投影机的使用与维护

焉耆县第二中学 左新峰


5718435

  • 投影机原理和分类

  • 不同投影原理的技术特点

  • 投影机主要技术参数介绍


5718435

CRT投影技术-Cathode Ray Tube

译作阴极射线管。作为成像器件,是实现最早、应用最为广泛的一种显示技术。CRT投影机把输入信号源分解成R(红)、G(绿)、B(蓝)三基色,它们控制电子束分别打在RGB三个CRT管的荧光屏上,光粉在高压作用下发光,在荧光屏上重现一个较亮的图像,经过光学系统放大、会聚,在大屏幕上显示出彩色图像。

投影机原理及分类

LCD投影技术-Liquid Crystal Display

LCD投影机主要是液晶板投影机。液晶是介于液体和固体之间的物质,本身不发光,工作性质受温度影响很大,其工作温度为-55°C~+70°C。投影机利用液晶的光电效应,即液晶分子的排列在电场作用下发生变化,影响其液晶单元的透光率或反射率,从而影响它的光学性质,产生具有不同灰度层次及颜色的图像。LCD主要突出颜色艳丽

DLP投影技术(数字投影)-DLP - Digital Light Processor

译作数字光处理器。DLP投影技术的诞生,令数字信息显示得以实现。

DLP投影机以DMD(Digital Micormirror Device)数字微镜作为成像器件,采用数字光处理技术调制视频信号,驱动DMD光路系统,通过投影透镜获取屏成像。DLP主要突出文字清晰!


5718435

DLP™

光学系统原理图

LCD

光学系统原理图

LCD & DLP成像原理


Lcd dlp

LCD & DLP


5718435

投影机参数介绍

  • 分辨率

  • 亮度

  • 对比度


Resolution

  • 输出分辨率:是指投影机投出的图像的分辨率,或叫物理分辨率、实际分辨率,即LCD或DMD的分辨率。

    最大输入分辨率:是指投影机可接收比物理分辨率大的分辨率,通过压缩算法将信号投出。

分辨率(Resolution)


Brightness

  • 流明越高,

亮度(Brightness)


Contrast

  • 对比度:是黑与白的比值,也就是从黑到白的渐变层次。对比度反映了一个画面明暗变化的范围大小,比值越大,从黑到白的渐变层次就越多,在合理的亮度值下,对比度越高,其所能显示的色彩层次越丰富。

对比度(Contrast)


5718435

投影机灯泡:

  • 目前的采用的光源主要包括:UHP灯、UHE灯和金属卤素灯

  • UHP:UHP灯泡是一种理想的冷光源。UHP灯产生冷光,外形小巧,在相同功耗下,能产生大光量,寿命较长,当衰竭时,即刻熄灭。优点是使用寿命长,一般可以正常使用4000小时以上,亮度衰减很小。

  • UHE:UHE灯泡也是一种冷光源,UHE灯泡是目前中档投影机中广泛采用的理想光源。优点是价格适中,在使用4000小时以前亮度几乎不衰减。


5718435

投影仪使用注意事项

1、投影机是一种精密电子产品,在使用中要从以下几个方面加以注意:

⑴——严防强烈的冲撞、挤压和震动

⑵——注意使用环境的防尘和通风散热

⑶——停止使用后不宜马上断电

⑷——严禁带电插拔电缆,信号源与投影机电源最好同时接地.

2、投影,不要持续四小时以上。否则投影仪在长时间工作过程中会,散发出极大的热量,灯泡内部也会产生很高的温度,容易造成灯泡亮度的快速衰减。

尽量避免过高频率、过长时间的使用,给机器充分的冷却、休息时间。


5718435

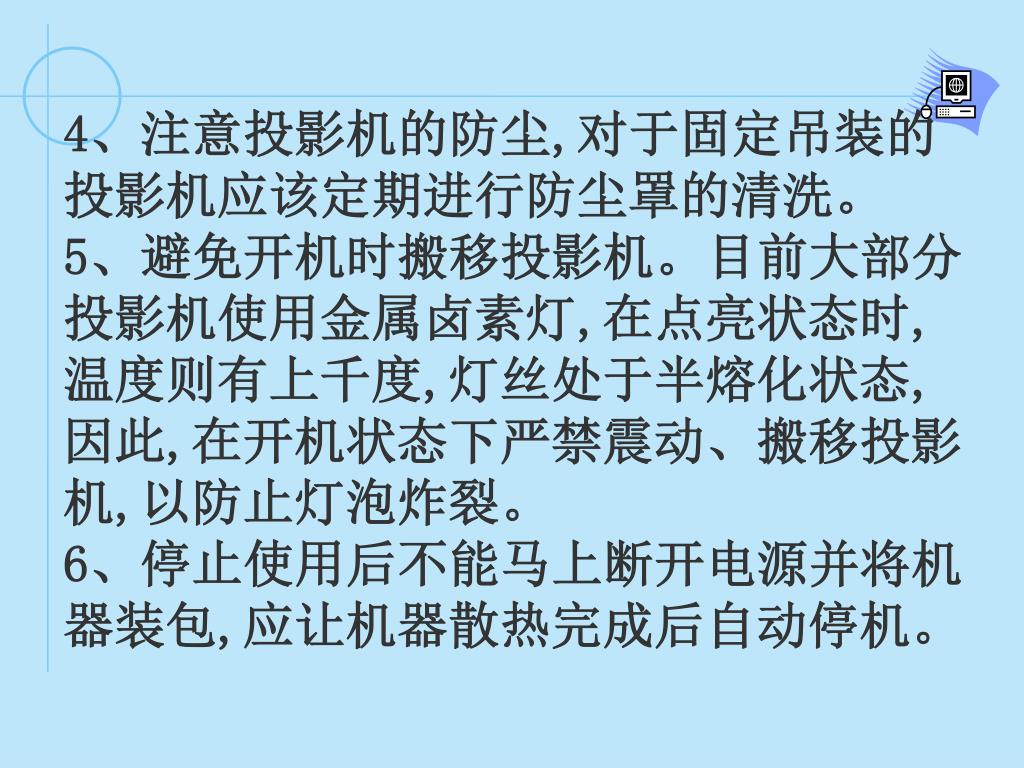

4、注意投影机的防尘,对于固定吊装的投影机应该定期进行防尘罩的清洗。

5、避免开机时搬移投影机。目前大部分投影机使用金属卤素灯,在点亮状态时,温度则有上千度,灯丝处于半熔化状态,因此,在开机状态下严禁震动、搬移投影机,以防止灯泡炸裂。

6、停止使用后不能马上断开电源并将机器装包,应让机器散热完成后自动停机。


5718435

晨星CX69投影清洁过程

第一步:将投影断电翻置放在桌面上


5718435

第二步:用十字起将过滤板上的螺丝卸下


5718435

第三步:取下过滤板


5718435

第四步:将海绵过滤网取下,用橡皮吹将灰尘除净


5718435

第五步:清洁完毕,按相反的顺序安装到位即可完成清洁过程

注意事项:1. 请勿用太湿的布子擦拭机器,以免有水进入机器内部造成机器加电后损坏。

2. 请勿将灰尘吹入机器内部,以免灰尘把光路弄脏造成投影模糊。


5718435

实物投影的使用

切换展台

实物投影的标签


5718435

谢谢!
