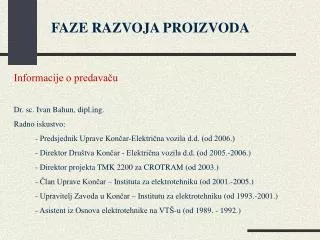

  1. FAZE RAZVOJA PROIZVODA Informacije o predavaču Dr. sc. Ivan Bahun, dipl.ing. Radno iskustvo: - Predsjednik Uprave Končar-Električna vozila d.d. (od 2006.) - Direktor Društva Končar - Električna vozila d.d. (od 2005.-2006.) - Direktor projekta TMK 2200 za CROTRAM (od 2003.) - Član Uprave Končar – Instituta za elektrotehniku (od 2001.-2005.) - Upravitelj Zavoda u Končar – Institutu za elektrotehniku (od 1993.-2001.) - Asistent iz Osnova elektrotehnike na VTŠ-u (od 1989. - 1992.)

  2. FAZE RAZVOJA PROIZVODA Paradigma nove ekonomije

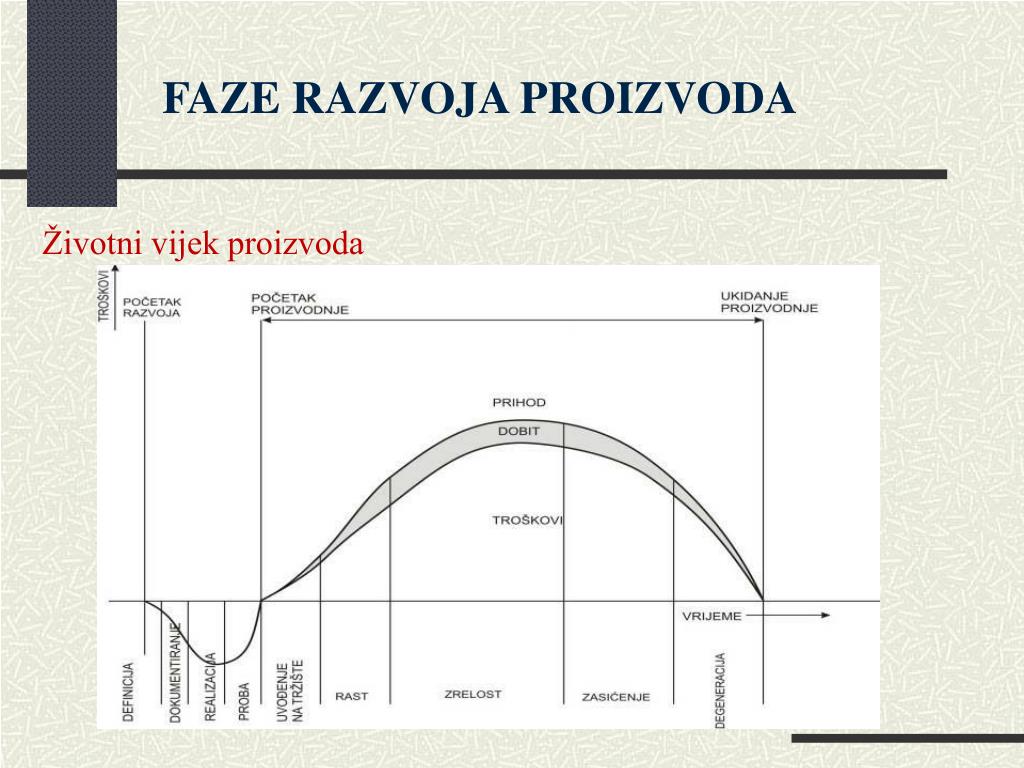

  3. FAZE RAZVOJA PROIZVODA Životni vijek proizvoda

  4. FAZE RAZVOJA PROIZVODA Razvoj i životni vijek proizvoda

  5. FAZE RAZVOJA PROIZVODA • Najčešće faze razvoja • Analiza potreba (tehničke, socijalne, kulturološke...) • Definiranje problema (ciljevi, ulazni podaci, ograničenja...) • Pronalaženje različitih mogućih rješenja (iskustvo i nove ideje) • Analiza izvodljivosti i opravdanosti (ispitivanje ekonomske, socijalne i drugih opravdanosti) • Detaljnija inženjerska analiza (simulacije, modeli...) • Izbor rješenja (prema postavljenim kriterijima) • Razvoj odabranog rješenja, proizvodnja i ispitivanje prototipa • Preispitivanje prethodnih aktivnosti i redizajn

  6. FAZE RAZVOJA PROIZVODA • Projekt i projektni menadžment • tehnički i tržišno uvjetovan razvoj • nove tehnologije • cijena i konkurentnost • PROJEKT je ciljno usmjereno i planirano djelovanje (pothvat) unutar zadanih troškovnih, vremenskih i drugih parametara • PROJEKT je privremeno nastojanje da se stvori jedinstven proizvod ili usluga • PROJEKTNI MENADŽMENT je način upravljanja materijalnim i ljudskim resursima primjenom menadžerskih metoda s ciljem postizanja zadanih ciljeva (kvaliteta, vrijeme, trošak...) • PROJEKTNI MENADŽER je osoba s izravnom odgovornošću za vođenje projekta

  7. FAZE RAZVOJA PROIZVODA Osnovne faze projekta

  8. FAZE RAZVOJA PROIZVODA Upravljanje procesima u projektnom menadžmentu

  9. FAZE RAZVOJA PROIZVODA • Primjer funkcijske organizacije tvrtke • najstariji oblik organizacije • strukturirano prema poslovnim funkcijama • primjereno za manja i srednja poduzeća

  10. FAZE RAZVOJA PROIZVODA • Primjer projektne organizacije tvrtke • razvija se u 60-tim godinama 20. st. • američka vojska i svemirski program • privremena organizacijska forma (određeni zadatak) UPRAVA Zajedničke službe Projekt A Projekt B itd.

  11. FAZE RAZVOJA PROIZVODA • Primjer matrične organizacije tvrtke • npr. kombinacija funkcijske i projektne - nedostatak: dvostruka odgovornost?! • veća fleksibilnost

  12. FAZE RAZVOJA PROIZVODA • Timski rad • složenost zadatka • usklađivanje ciljeva • vođenje (“liedership”)

  13. FAZE RAZVOJA PROIZVODA Očekivanja menadžmenta od razvojnog odjela

  14. FAZE RAZVOJA PROIZVODA Očekivane kvalitete suradnika u razvoju

  15. FAZE RAZVOJA PROIZVODA Stilovi vođenja Boss Management Leadership

  16. FAZE RAZVOJA PROIZVODA - PRIMJER TMK 2200 Osnovne informacije o ugovoru za TMK 2200 • - Investitor “Grad Zagreb” • Međunarodni javni natječaj (23.5.2002.) • - 70 tramvaja: 830 mil. kn • - KonzorcijCROTRAM (KONČAR, GREDELJ, ĐĐ) • - Potpis ugovora za isporuku 70 niskopodnih tramvaja (24.02.2003.) • - Rokovi:- prvi / svibanj 2005.- 70. / svibanj 2007

  17. FAZE RAZVOJA PROIZVODA – PRIMJER TMK 2200 • Osnovni sadržaj natječajne dokumentacije • Ponuda: • Upute ponuđačima • Podaci za ponudu • Obrazac ponude • Lista cijena • Obrazac jamstava uz ponudu • Obrazac ovlaštenja proizvođača • Pismo prihvaćanja • Ugovor: • Opći uvjeti ugovora • Posebni uvjeti ugovora • Obrazac ugovora • Osiguranja • Zahtjevi: • Pregled zahtjeva • Tehničke specifikacije • Crteži i ostala dokumentacija • Uvod (cilj, izvor sredstava…) • Ponudbena dokumentacija • Priprema ponude (jezik, obrasci, oblik...) • Podnošenje ponuda (krajnji rok…) • Otvaranje i ocjenjivanje ponuda • Dodjela ugovora (kriteriji, obavijesti, potpis…)

  18. FAZE RAZVOJA PROIZVODA – PRIMJER TMK 2200 • Osnovni tehničkizahtjevi na TMK 2200 • 100% niskopodnost • zglobno vozilo • za 200 – 250 putnika (4 putnika/m2) • 70 km/h • radijusi tračnica • ubrzanja / usporenja • napon napajanja • nivo buke ( za vozačko mjesto; putnički prostor) • klimatski uvjeti • gabariti vozila • uvjeti za održavanje vozila • životni vijek

  19. FAZE RAZVOJA PROIZVODA-PRIMJER TMK 2200 Organizacija projekta

  20. FAZE RAZVOJA PROIZVODA – PRIMJER TMK 2200 Podjela posla u konzorciju CROTRAM/KONČAR • Razvoj, koncept, projektiranje i konstruiranje vozila • Vanjski i unutrašnji design • Čelo i začelje vozila • Konstrukcija interijera • Postolje • Sustav upravljanja • Glavni pogon • Pomoćni pogoni • Električke instalacije • Nabava materijala i opreme • Nabava i montaža interijera • Stakla • Završna montaža vozila • Ispitivanje, isporuka i puštanje u pogon kod kupca

  21. FAZE RAZVOJA PROIZVODA – PRIMJER TMK 2200 Podjela posla u konzorciju CROTRAM/TŽV GREDELJ • Razvoj, konstrukcija i ispitivanje sanduka • Nabavka materijala i izrada metalnog dijela sanduka • Ugradnja dijela opreme, AKZ i završno bojanje

  22. RAZVOJ PROIZVODA – PRIMJER TMK 2200 • Postojeća razina • modernizirani visokopodni tramvaj • DIRT ( P) • PJUT (IGBT) • sistemska i aplikacijska programska • podrška • sanduk/čelik • istosmjerni vučni motori

  23. FAZE RAZVOJA PROIZVODA-PRIMJER TMK 2200 Plan napredovanja projekta Metode planiranja: - GANTT - PERT - CPM - CCPM

  24. FAZE RAZVOJA PROIZVODA-PRIMJER TMK 2200 Plan novčanog tijeka

  25. RAZVOJ PROIZVODA – PRIMJER TMK 2200 • Glavni razvojni zadaci • koncept i oblikovanje vozila • sanduk • dinamika, postolje i zglobovi • glavni EMP (IGBT pretvarači, asinkroni motori, upravljanje) • pretvarači pomoćnih pogona (tramvajska mreža/izol. odsječci) • sustav komunikacija (CAN) i djelomično distribuiranog upravljanja • podsustav instalacije • oblikovanje vozila (interijer i vanjski izgled) • programi tipskih i serijskih ispitivanja...

  26. RAZVOJ PROIZVODA – PRIMJER TMK 2200 • Koncept i oblikovanje • broj modula • osnovne dimenzije • broj vratiju

  27. RAZVOJ PROIZVODA – PRIMJER TMK 2200 Unutarnje oblikovanje - broj mjesta za sjedenje - broj mjesta za stajanje - rukohvati - prolazi

  28. RAZVOJ PROIZVODA – PRIMJER TMK 2200 • Čelo i upravljačnica • mehanički proračun • ergonomija i izgled • vidljivost

  29. RAZVOJ PROIZVODA –PRIMJER TMK 2200 • Podsustav instalacije • napajanje • upravljanje i komunikacija • signalizacija

  30. RAZVOJ PROIZVODA – PRIMJER TMK 2200 • Sanduk (proračuni i tehnologija) • čelik/poliester • ljepljenje limova • ljepljenje prozora

  31. RAZVOJ PROIZVODA – PRIMJER TMK 2200 Sanduk (ispitivanje)

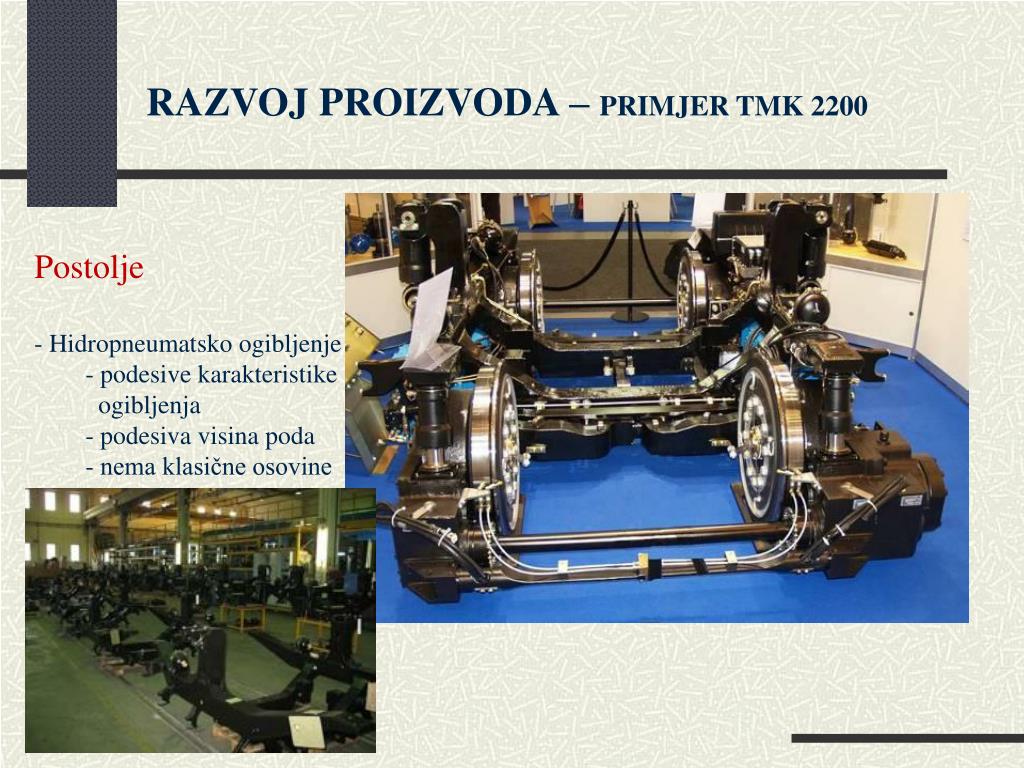

  32. RAZVOJ PROIZVODA – PRIMJER TMK 2200 • Postolje • - Hidropneumatsko ogibljenje • - podesive karakteristike • ogibljenja • - podesiva visina poda • - nema klasične osovine

  33. RAZVOJ PROIZVODA – PRIMJER TMK 2200 Postolje (proračuni, konstrukcija i ispitivanje) • FEM analiza okvira • Tipsko ispitivanje okvira

  34. RAZVOJ PROIZVODA – PRIMJER TMK 2200 • Sustavi upravljanja i komunikacija • CAN • 43 MP • djelomično distribuirani • modularnost (HW/SW)

  35. RAZVOJ PROIZVODA –PRIMJER TMK 2200 • Programska podrška • sistemska (operacijski sustav DIRT) • i programski elementi) • aplikacijska • modularnost • grafički podržano programiranje

  36. RAZVOJ PROIZVODA – PRIMJER TMK 2200 • Glavni EMP • asinkroni motor • IGBT pretvarači • µP – upravljanje • svjetlovodi

  37. RAZVOJ PROIZVODA – PRIMJER TMK 2200 Shema pretvarača glavnog EMP-a

  38. RAZVOJ PROIZVODA – PRIMJER TMK 2200 • IGBT sklopka • modeliranje na računalu • istraživanje na lab. modelu • strujno naponski odnosi • gubici (gabariti i masa) • zaštite

  39. RAZVOJ PROIZVODA – PRIMJER TMK 2200 • Upravljanje glavnim EMP-om • algoritam upravljanja: • momentna karakteristika • sadržaj harmonika • buka... • gubici, gabariti i masa

  40. RAZVOJ PROIZVODA – PRIMJER TMK 2200 Pretvarač glavnog EMP-a ( hlađenje i konstrukcija)

  41. RAZVOJ PROIZVODA – PRIMJER TMK 2200 • Pomoćna napajanja • 600 VDC (+20-30%) 3x400V (0-50 Hz) • punjač baterija (24V, 400A) • napajanje na rasklopcima

  42. RAZVOJ PROIZVODA – PRIMJER TMK 2200 Shema pretvarača za pomoćna napajanja i punj. bat.

  43. RAZVOJ PROIZVODA – PRIMJER TMK 2200 Izbor sheme pretvarača pom. napajanja i punj. bat – s galv. odvajanjem

  44. RAZVOJ PROIZVODA – PRIMJER TMK 2200 Izbor sheme pretvarača pom. napajanja i punj. bat - rezonantni

  45. RAZVOJ PROIZVODA –PRIMJER TMK 2200 Ispitivanja (podsustavi i vozilo) - serijska - tipska - za uporabnu dozvolu

  46. RAZVOJ PROIZVODA – PRIMJER TMK 2200 Redovna proizvodnja - svaki tjedan – tramvaj jedan

  47. RAZVOJ PROIZVODA – PRIMJER TMK 2200 • Period eksploatacije/primjer TMK 2200 • jamstveni period • skrivene mane • životni vijek (LCC)

  48. RAZVOJ PROIZVODA – PRIMJER TMK 2200 • Neka pitanja • - Koje su osnovne faze razvoja proizvoda? • Koji je najstariji oblik organizacije poduzeća? • Koji je najznačajniji nedostatak matrične organizacije poduzeća? • Koje su osnovne faze odvijanja projekta? • Nabrojite neka očekivanja menadžmenta od razvojnog tima. • Nabrojite neke pozitivne osobine razvojnih inženjera. • Kako se zove suvremeno upravljanje? • Koje su osnovne razlike između “šefovanja” i “vođenja”? • Koje karakteristike su odlučujuće za izbor suradnika u razvojni tim? • Koje stilove vođenja suradnika znate?

  49. RAZVOJ PROIZVODA – PRIMJER TMK 2200 Literatura Blanchard, K. ; Zigarmi, P. ; Zigarmi D. ; - Leadership and the One Minute Manager, Willow books, 1986. Burghardt, M. – Projektmanagement; Siemens Aktiengesellschaft, 1988. Dhillon, B.S. – Engineering and technology management, Tools and applications, Artech House, 2002. Goldratt, E.M. – Critical chain, The north river press, 1997. Martin, P. ; Tate, K. – Getting started in project management, John Wiley and sons Inc. , 2001. Sikavica, P. ; Novak, M. – Poslovna organizacija, Informator, 1999.
