Presentation Transcript


Pertemuan 13 aplikasi citra

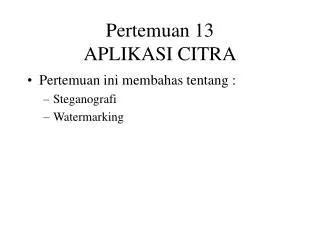

Pertemuan 13APLIKASI CITRA

  • Pertemuan ini membahas tentang :

    • Steganografi

    • Watermarking


Steganografi

Steganografi

  • Pengertian

    • Steganografi adalah Teknik menyembunyikan data rahasia didalam media digital

    • Kelanjutan dari Kriptografi

  • Properti :

    • Media

    • Data Rahasia

  • Tujuan :

    • Penyamaran data

    • Perlindungan Hak Cipta


Steganografi1

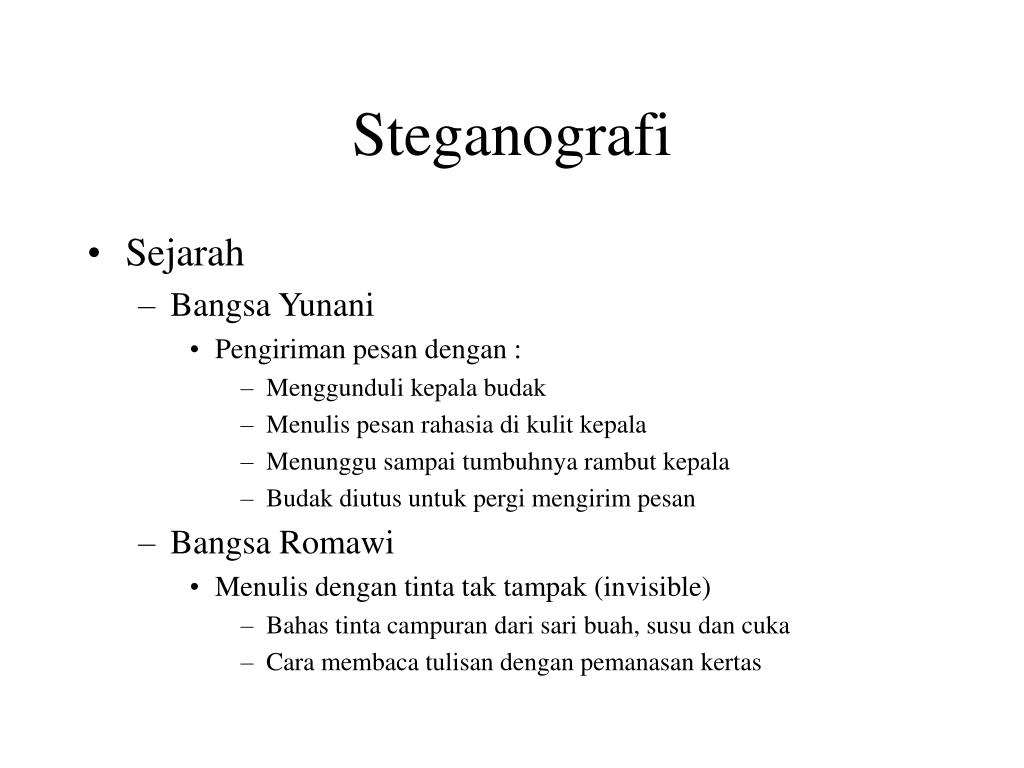

Steganografi

  • Sejarah

    • Bangsa Yunani

      • Pengiriman pesan dengan :

        • Menggunduli kepala budak

        • Menulis pesan rahasia di kulit kepala

        • Menunggu sampai tumbuhnya rambut kepala

        • Budak diutus untuk pergi mengirim pesan

    • Bangsa Romawi

      • Menulis dengan tinta tak tampak (invisible)

        • Bahas tinta campuran dari sari buah, susu dan cuka

        • Cara membaca tulisan dengan pemanasan kertas


Steganografi2

Steganografi

  • Kriteria yang perlu diperhatikan :

    • Fidelity

      • Mutu citra hasil steganografi tidak jauh berbeda dengan citra aslinya

    • Robustness

      • Data yang disembunyikan harus tahan (robust) terhadap operasi manipulasi citra penampungnya

    • Recovery

      • Data yang disembunyikan harus dapat diungkap kembali (reveal)


Steganografi3

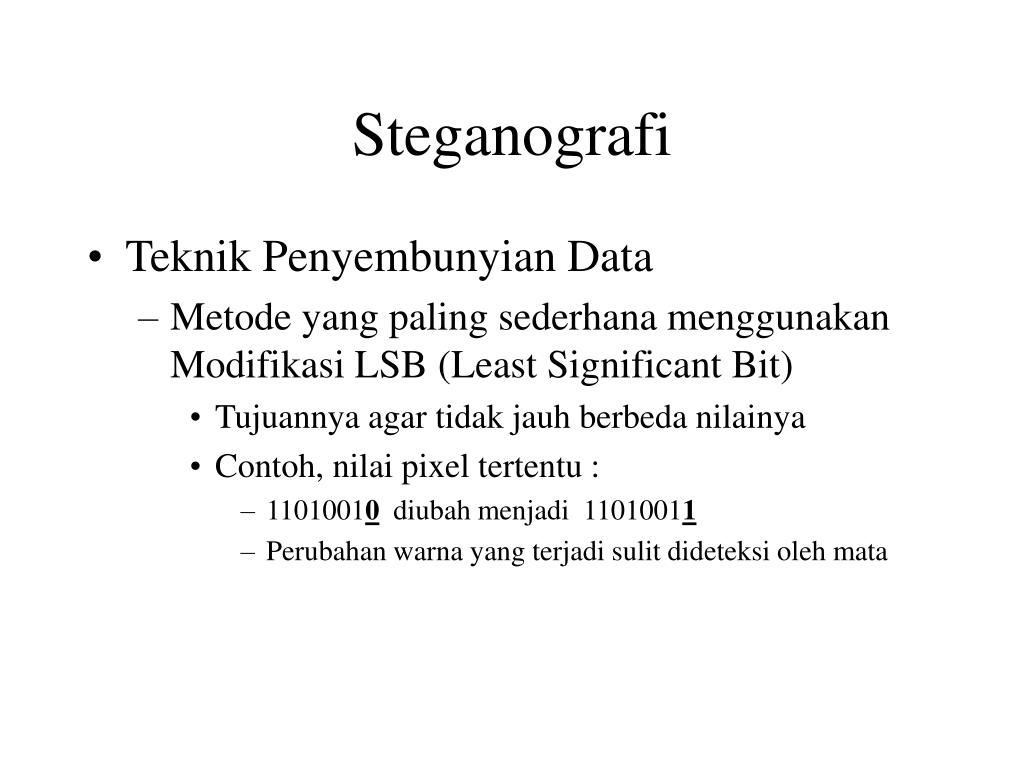

Steganografi

  • Teknik Penyembunyian Data

    • Metode yang paling sederhana menggunakan Modifikasi LSB (Least Significant Bit)

      • Tujuannya agar tidak jauh berbeda nilainya

      • Contoh, nilai pixel tertentu :

        • 11010010 diubah menjadi 11010011

        • Perubahan warna yang terjadi sulit dideteksi oleh mata


Steganografi4

Steganografi

  • Teknik Penyembunyian Data

    • Metode yang paling sederhana menggunakan Modifikasi LSB (Least Significant Bit)

      • Tujuannya agar tidak jauh berbeda nilainya

      • Contoh, nilai pixel tertentu :

        • 11010010 diubah menjadi 11010011

        • Perubahan warna yang terjadi sulit dideteksi oleh mata

      • Data rahasia diubah ke biner

      • Posisi pixel citra penampung dipilih secara acak sesuai dengan jumlah data rahasia biner

        • Dibangkitkan dengan Pseudo Random Number Generator (PRNG) yang dibangun dengan algoritma enkripsi (DES, Hash MD5, CFB)


Steganografi5

Steganografi

  • Teknik Modifikasi LSB

    • Khusus untuk Citra Non-24-Bit

      • Citra penampung diubah dahulu menjadi format 24-bit, sehingga terbentuk komponen RGBnya

    • Perubahan Jumlah Warna

      • Citra 8-bit ~ 256 warna

      • Citra 8-bit diubah ke Citra 24-bit mengakibatkan :

        • Setiap data Bitmap = 3 byte,

        • tersedia 3 LSB baru

        • Terjadi kombinasi warna baru sebanyak 23 = 8

        • Citra hasil Steganografi pada citra 256 berpotensi mempunyai warna = 256 x 8 = 2048


Steganografi6

Steganografi

  • Teknik Modifikasi LSB

    • Cara menghindari Kelebihan Jumlah Warna

      • Warna citra 8-bit diturunkan dari 256 menjadi 32.

        • Jika setiap warna menghasilkan 8 warna baru, maka didapat 32 x 8 = 256 warna

      • Cara menurunkan warna dengan kuantisasi warna, contohnya Algoritma Diversity


Steganografi7

Steganografi

  • Ukuran Data yang disembunyikan

    • Terbatas

      • Contohnya

        • Citra 8-bit berukuran 256x256. Citra tersebut mempunyai total 65536 pixel, setiap pixel 1 byte.

        • Hasil pengubahan menjadi Citra 24-bit, berakibat ukuran data bitmap 65536 x 3 = 196608 byte. Setiap byte hanya bisa menampung 1 bit di LSB, maka ukuran Data yang disembunyikan maksimum 196608 / 8 = 24576 byte. Ukuran inipun masih dikurangi dengan panjang nama file Data.

    • Ukuran semakin besar, maka resiko kerusakan akibat operasi manipulasi citra penampungnya juga semakin besar


Steganografi8

Steganografi

  • Teknik Pengungkapan Data

    • Pengungkapan ~ Reveal ~ Extraction

    • Menggunakan password (key) yang sama seperti pada proses penyembunyian. Key ini digunakan untuk membangkitkan PRNG sehingga diperoleh bilangan acak lokasi pixel penyimpan data

    • Jika key tidak sama, maka hasil bilangan acak akan berbeda. Oleh karena itu lokasi pixel penyimpan data tidak sesuai dengan asalnya

    • Bit-bit data digabungkan kembali dari LSB byte lokasi pixel penampung


Steganografi9

Steganografi

  • Contoh Gambar


Watermarking

Watermarking

  • Pengertian

    • Watermarking ~ Penyisipan informasi (kode identifikasi) secara permanen ke dalam data multimedia, termasuk citra

    • Watermarking ~ Aplikasi dari Steganografi

    • Watermark ~ Informasi yang disisipkan

    • Watermark ~ digital signature

  • Tujuan

    • Lebih kepada perlindungan hak cipta karya multimedia


Watermarking1

Watermarking

  • Sejarah

    • Akhir abad 13, Pabrik kertas di Fabriano Italia membuat kertas dengan menekan kertas setengah jadi menggunakan bentuk gambar atau tulisan (tanda-air/watermark)

    • Watermarking digital dikembangkan di Jepang tahun 1990 dan di Swiss tahun 1993


Watermarking2

Watermarking

  • Data Watermark

    • Dapat berupa teks, citra atau suara

      • Teks, sedikit kesalahan ekstraksi berakibat data teks tidak valid

      • Citra, kesalahan beberapa bit tidak menghasilkan perubahan data yang berarti. Biasanya berupa logo/lambang

      • Suara, sama seperti Citra


Watermarking3

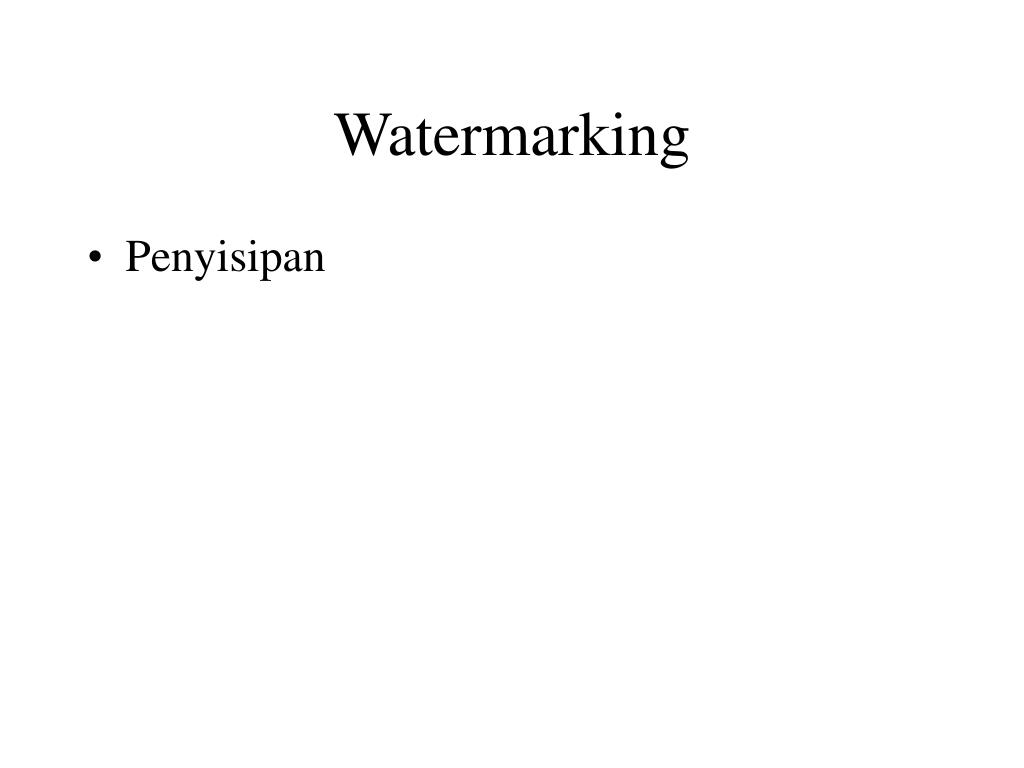

Watermarking

  • Penyisipan


Watermarking4

Watermarking

  • Verifikasi Watermark
