Presentation Transcript

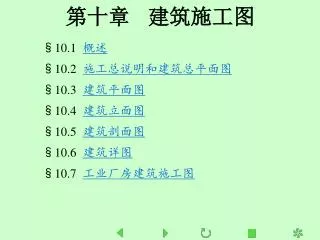

第十章 建筑施工图

§10.1 概述

§10.2 施工总说明和建筑总平面图

§10.3 建筑平面图

§10.4 建筑立面图

§10.5 建筑剖面图

§10.6 建筑详图

§10.7 工业厂房建筑施工图

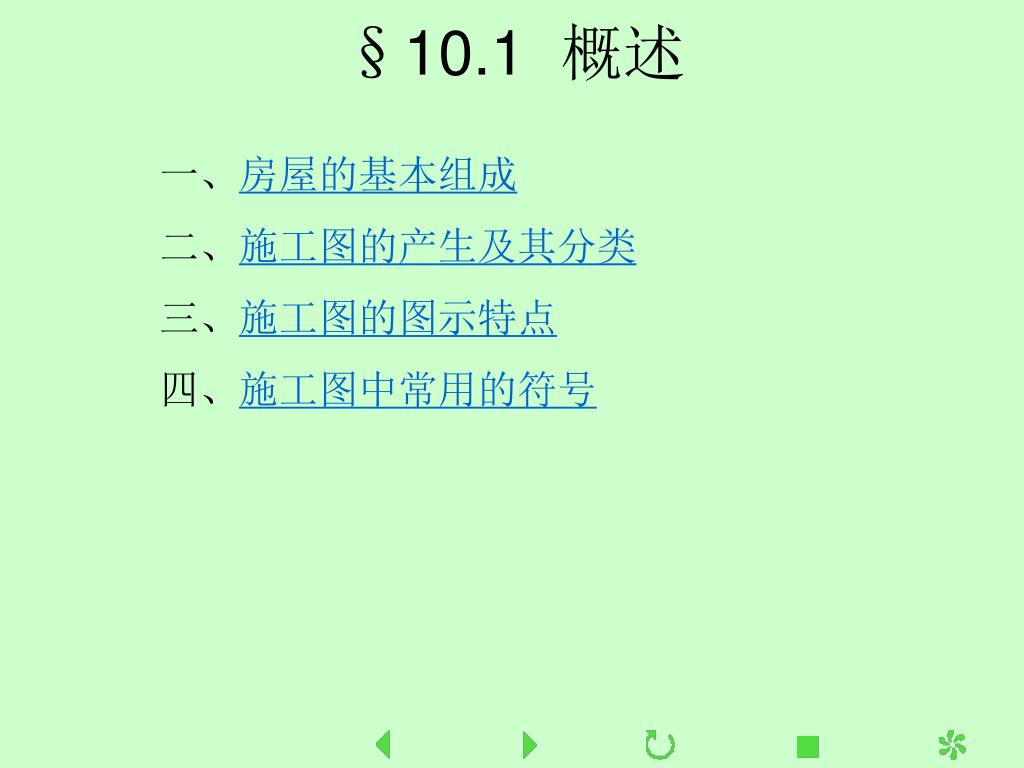

§10.1 概述

一、房屋的基本组成

二、施工图的产生及其分类

三、施工图的图示特点

四、施工图中常用的符号


女儿墙

隔热层

屋面

檐口线

内墙

梯间窗

户门

框架柱

安全板

房门

阳台

雨篷

窗扇

窗台板

楼梯

勒脚

外墙

基础梁

室外台阶

回填土

排水沟

一、房屋的基本组成

楼面

楼面

地面

散水


二、施工图的产生及其分类

(一)初步设计阶段

1. 设计前的准备

2. 方案设计

3. 绘制初步设计图

(二)施工图设计阶段

1. 图纸目录

2. 设计总说明

3. 建筑施工图

4. 结构施工图

5. 建筑装修图

6. 设备施工图

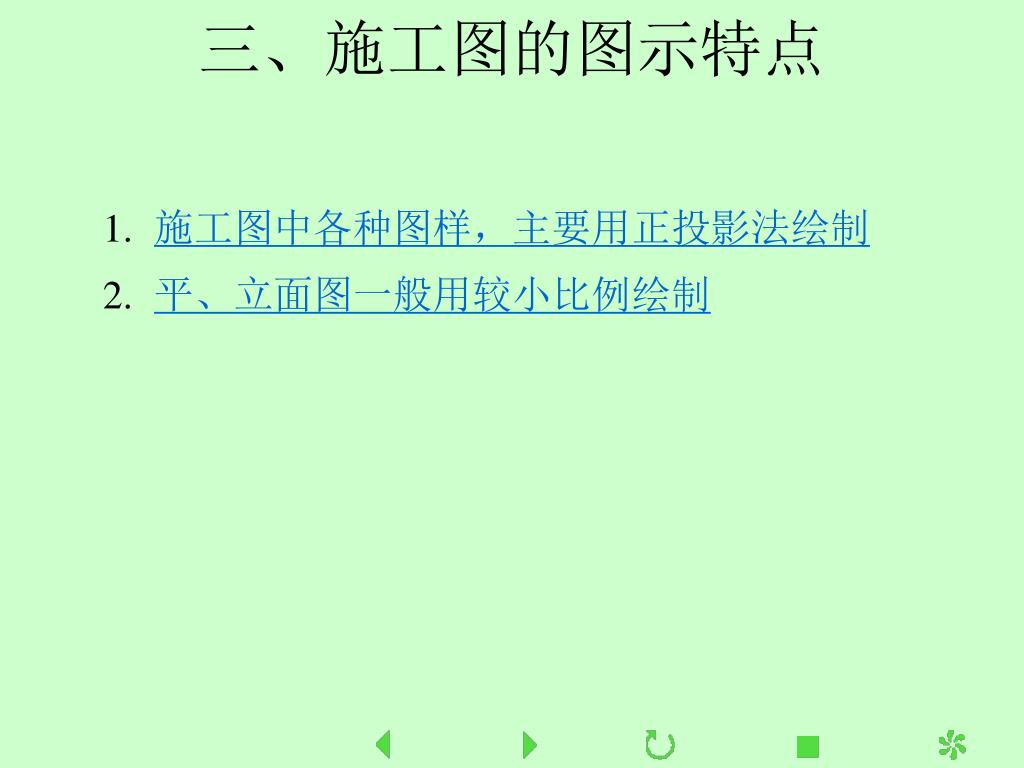

三、施工图的图示特点

  • 施工图中各种图样,主要用正投影法绘制

  • 平、立面图一般用较小比例绘制

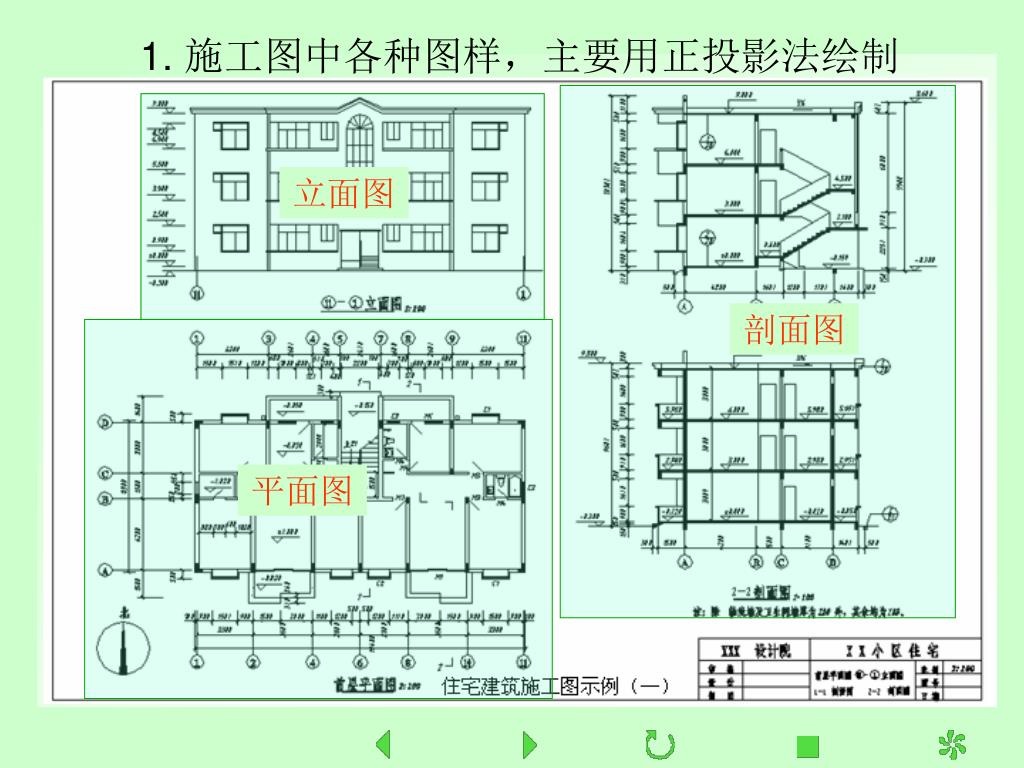

1. 施工图中各种图样,主要用正投影法绘制

立面图

剖面图

平面图

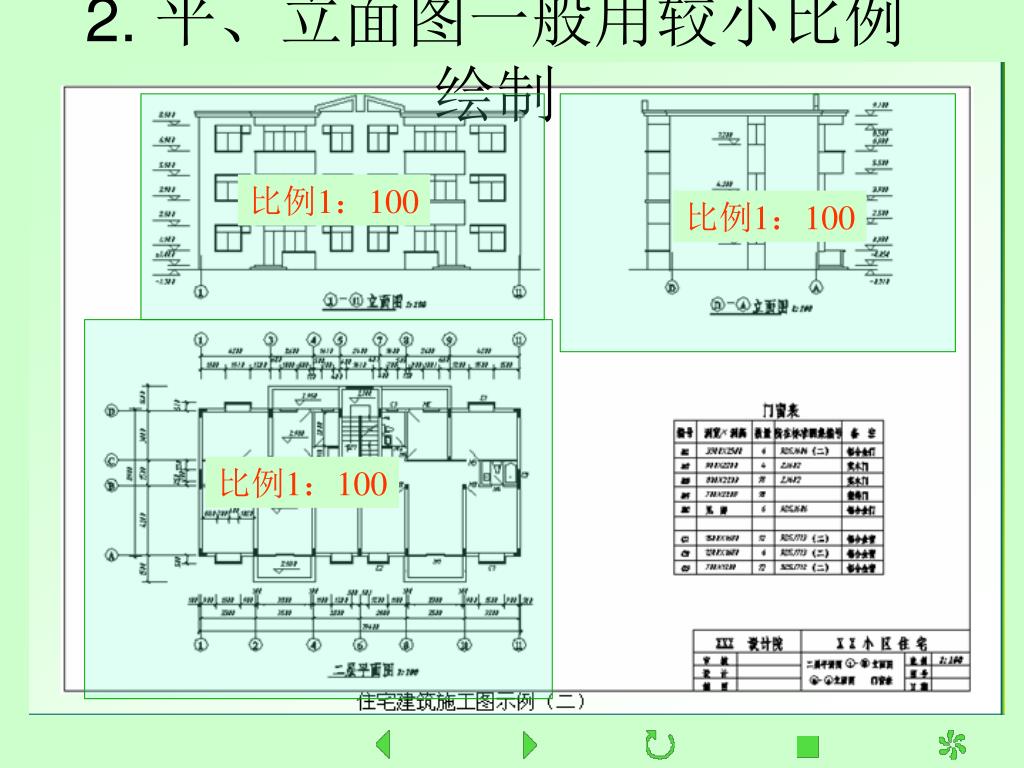

2. 平、立面图一般用较小比例绘制

比例1:100

比例1:100

比例1:100


四、施工图中常用的符号

  • 1. 定位轴线

  • 2. 标高

  • 索引符号与详图符号

  • 指北针

  • 常用建筑材料图例

  • 其他符号

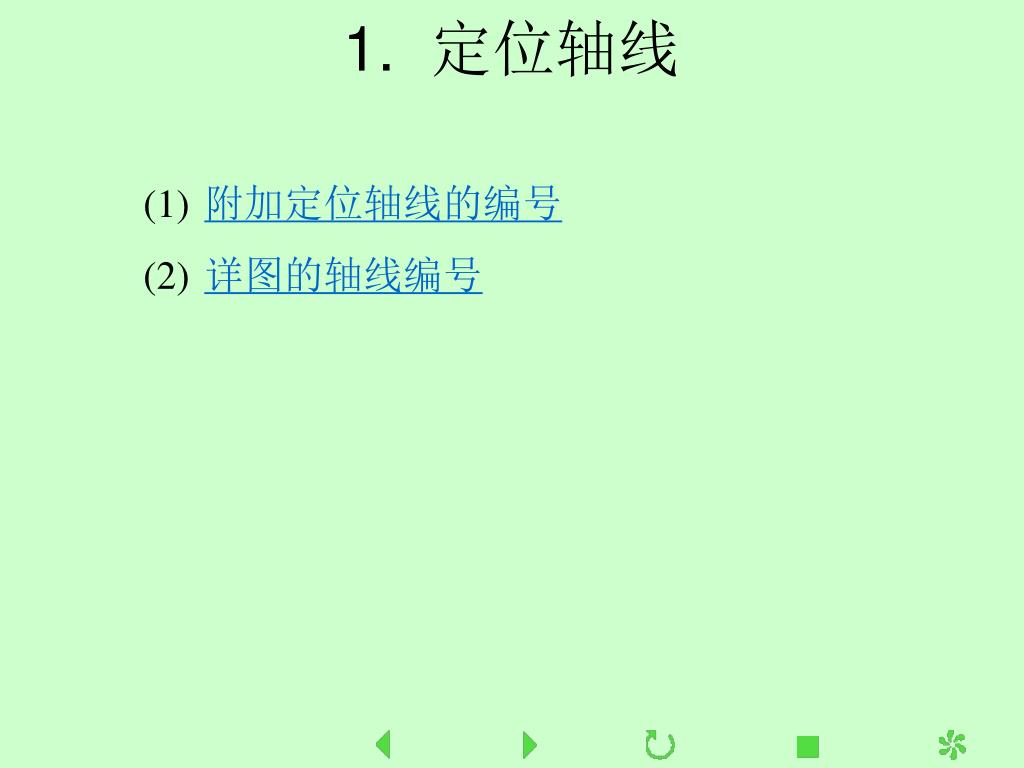

1. 定位轴线

  • 附加定位轴线的编号

  • 详图的轴线编号


表示2号轴线以后

表示C号轴线以后

附加的第一根轴线

附加的第三根轴线

(a)

(c)

表示1号轴线以前

表示A号轴线以前

附加的第一根轴线

附加的第二根轴线

(b)

(d)

(1) 附加定位轴线的编号

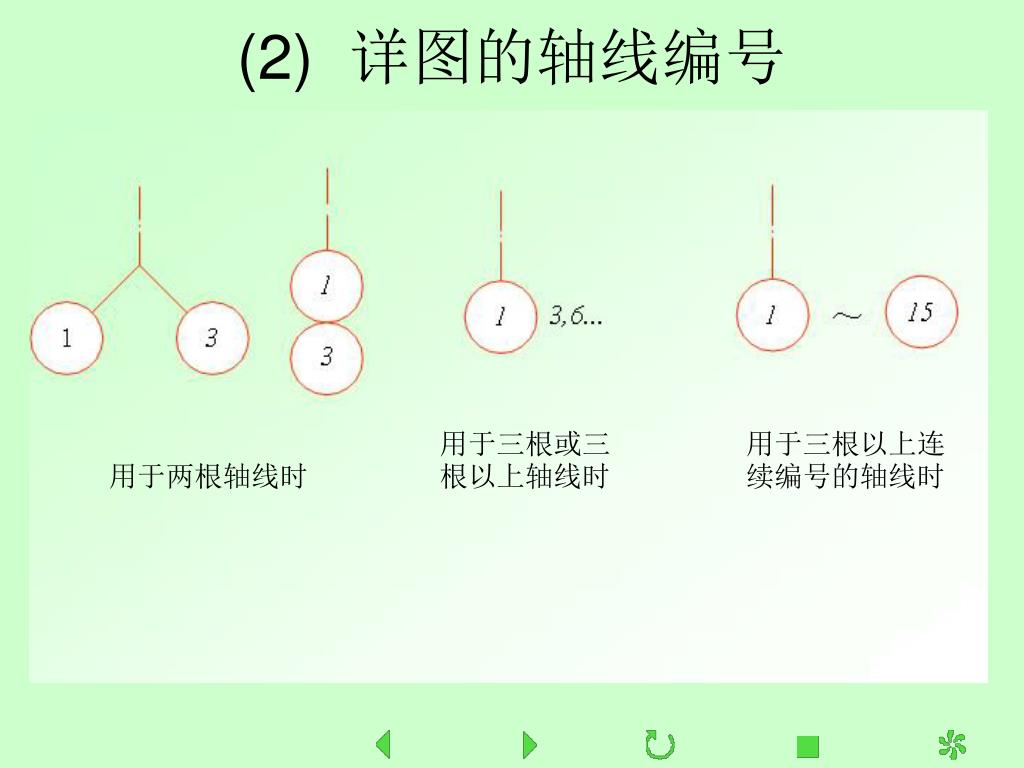

(2) 详图的轴线编号

用于三根或三

根以上轴线时

用于三根以上连

续编号的轴线时

用于两根轴线时


所注部位

的引出线

b)平面图上的楼地

a)总平面图上的室

c)立面图、剖面图各

面标高符号

外标高符号

部位的标高符号

3mm

3mm

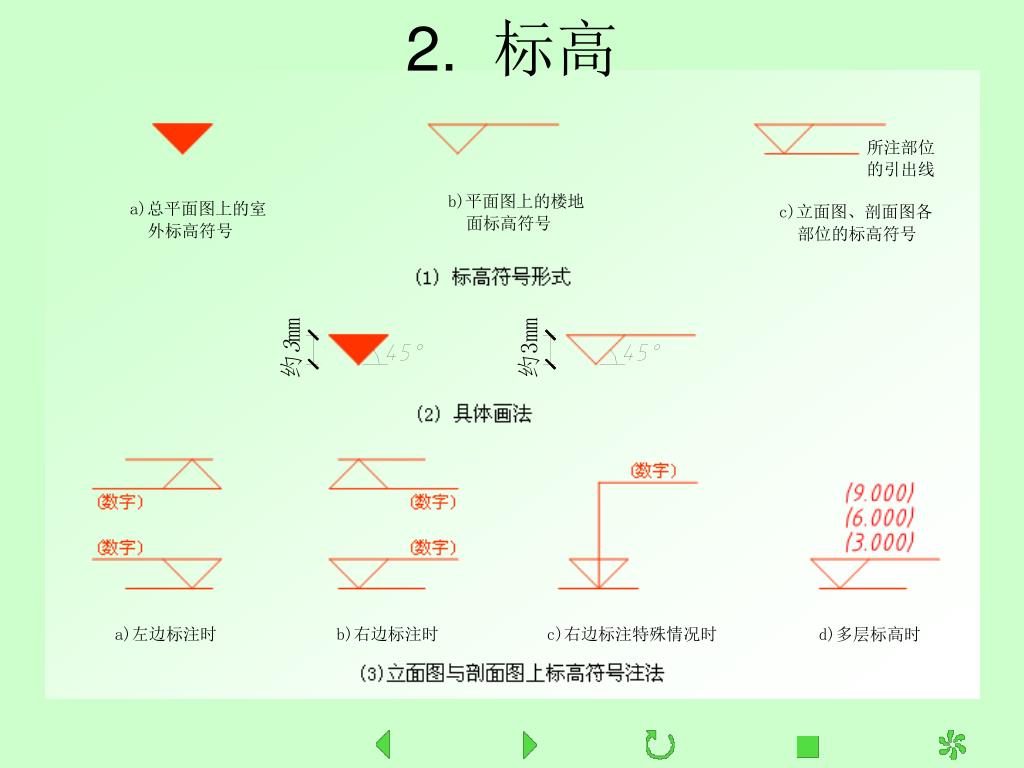

2. 标高

a)左边标注时

b)右边标注时

c)右边标注特殊情况时

d)多层标高时

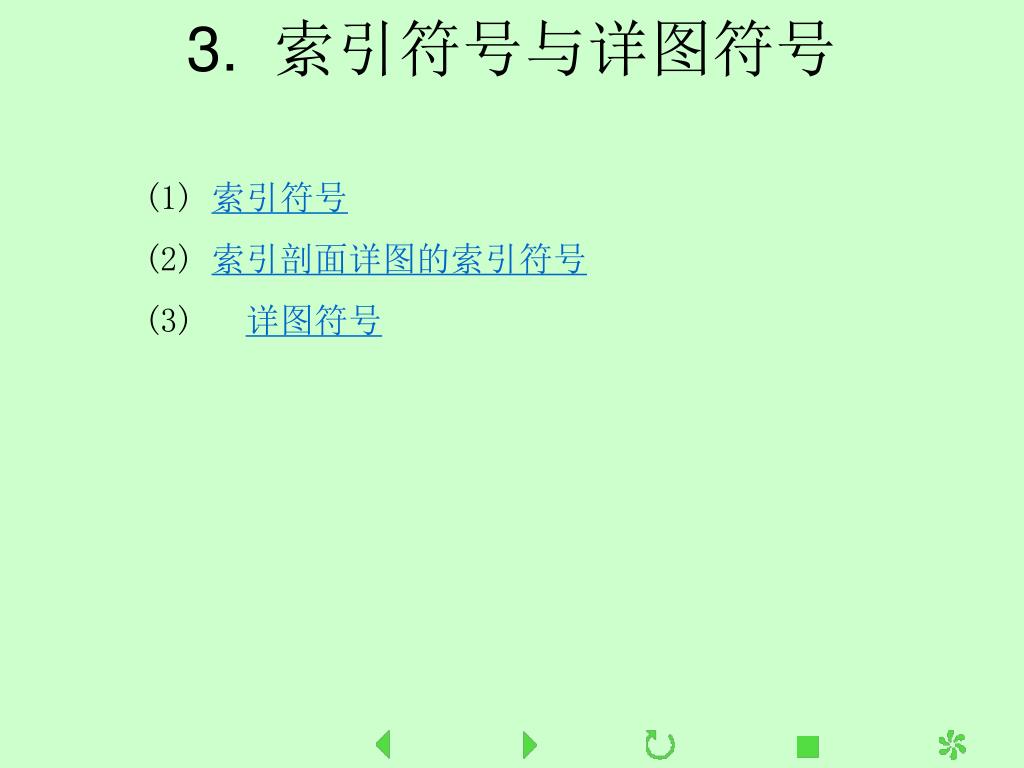

3. 索引符号与详图符号

  • 索引符号

  • 索引剖面详图的索引符号

  • (3) 详图符号


标准图册编号

详图的编号

详图的编号

标准详图编号

详图绘制在

本张图纸内

详图所在图

纸的编号

详图所在图纸

编号或页数

(1) 索引符号


表示从左

向右投射

剖切位置线

表示从下向上投射

线

剖切位置线

表示从上向下投射

(2) 索引剖面详图的索引符号

J103


详图编号

详图编号

被索引的图样

所在的图纸编号

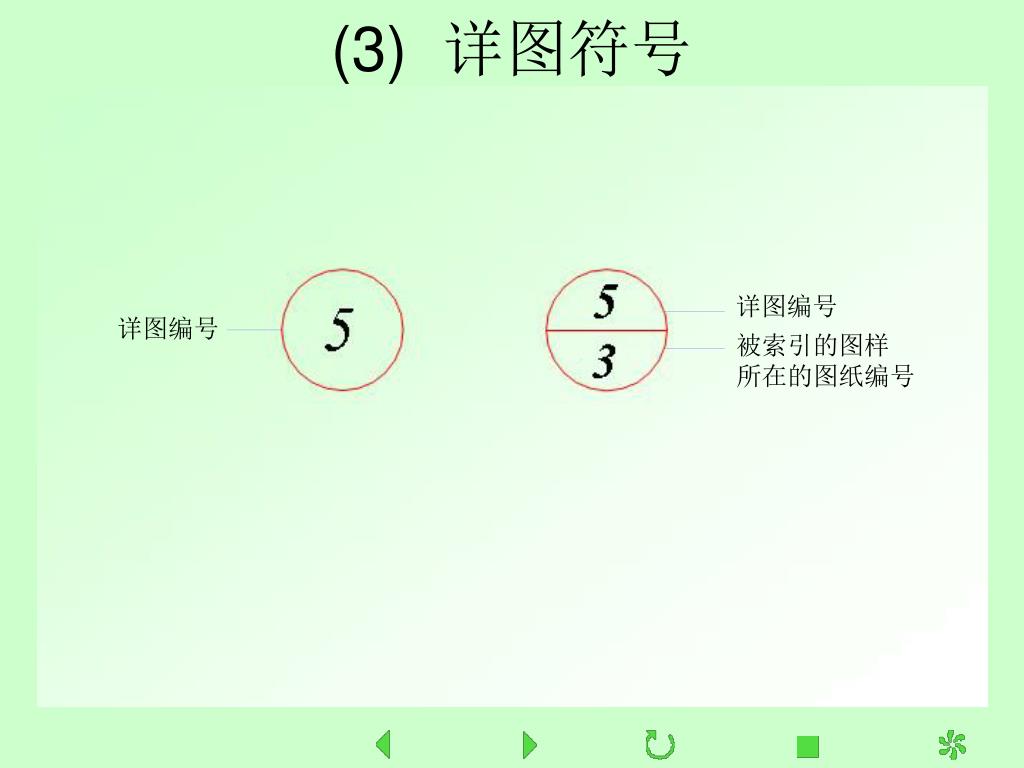

(3) 详图符号


24

3

4. 指北针


5 gb t 50001 2001
5.常用建筑材料图例(摘自GB/T 50001--2001)


5 gb t 50001 20011

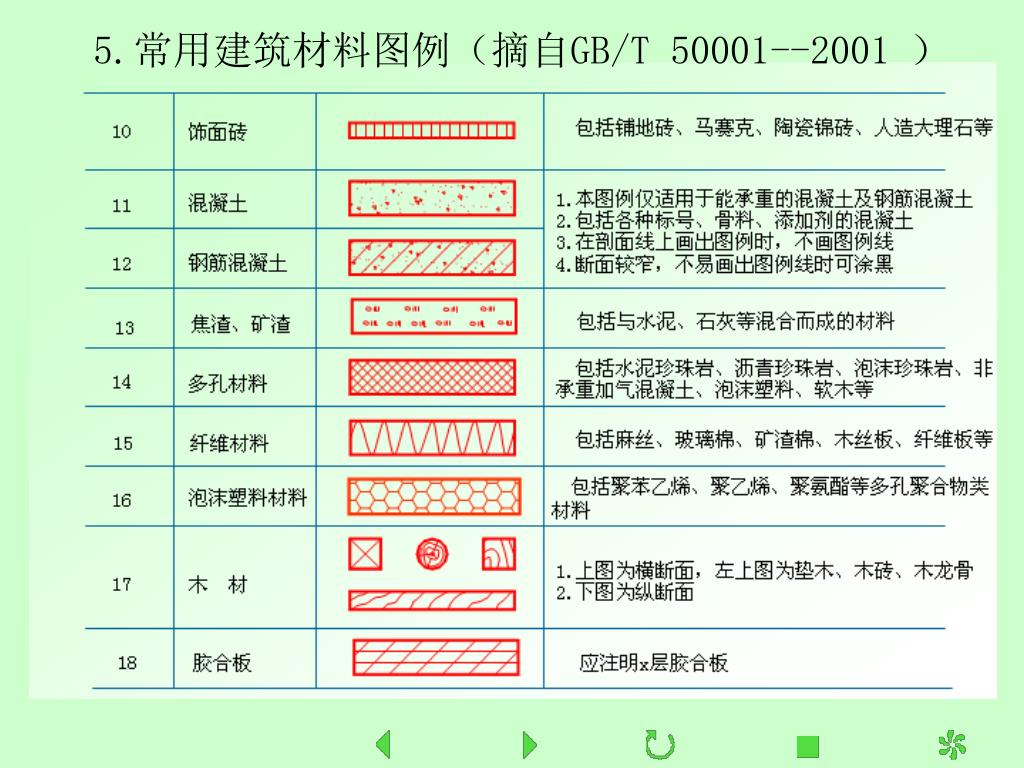

5.常用建筑材料图例(摘自GB/T 50001--2001 )


5 gb t 50001 20012

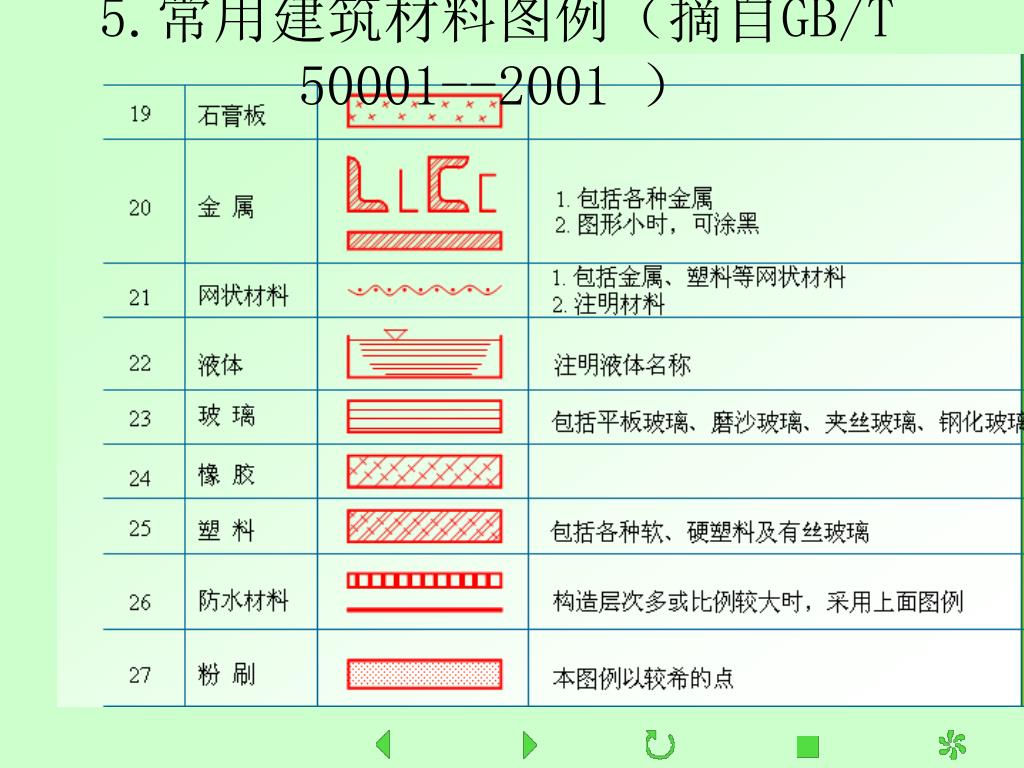

5.常用建筑材料图例(摘自GB/T 50001--2001 )


6. 其他符号

  • (1) 引出线

  • (2) 对称符号

  • 连接符号

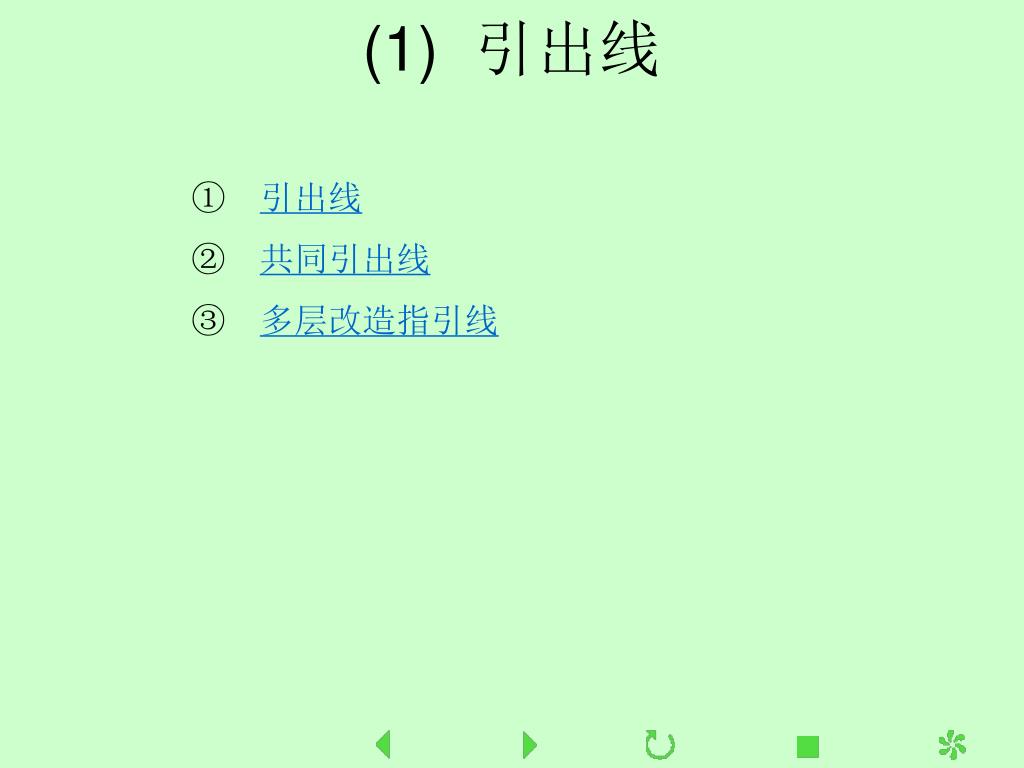

(1) 引出线

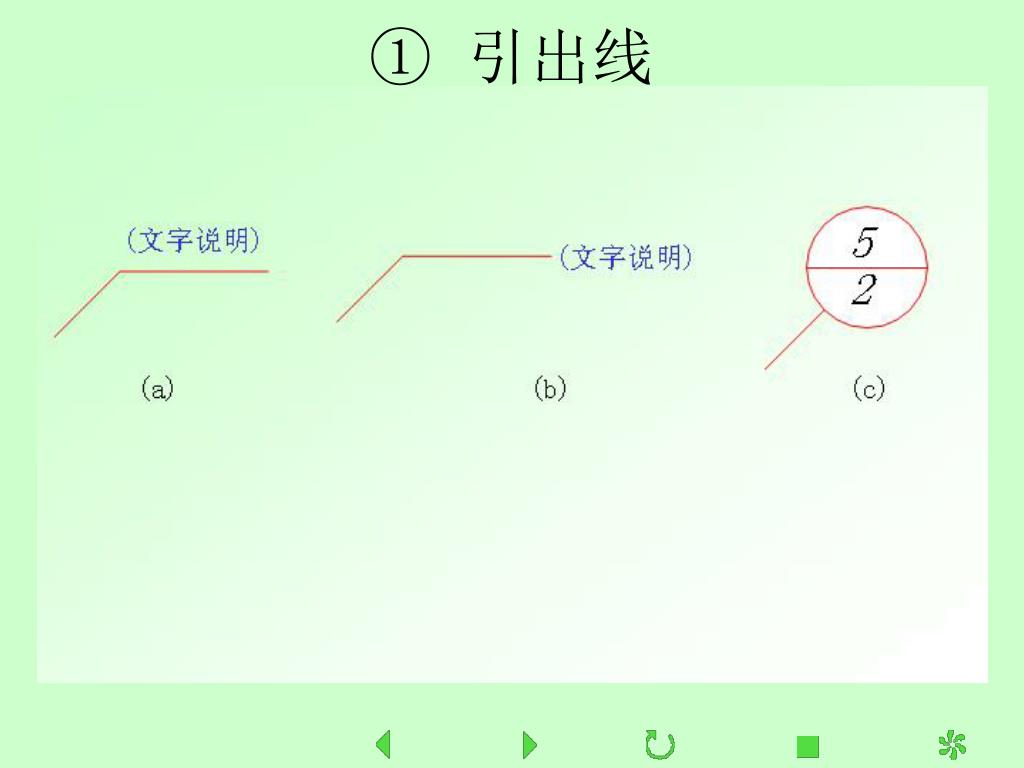

① 引出线

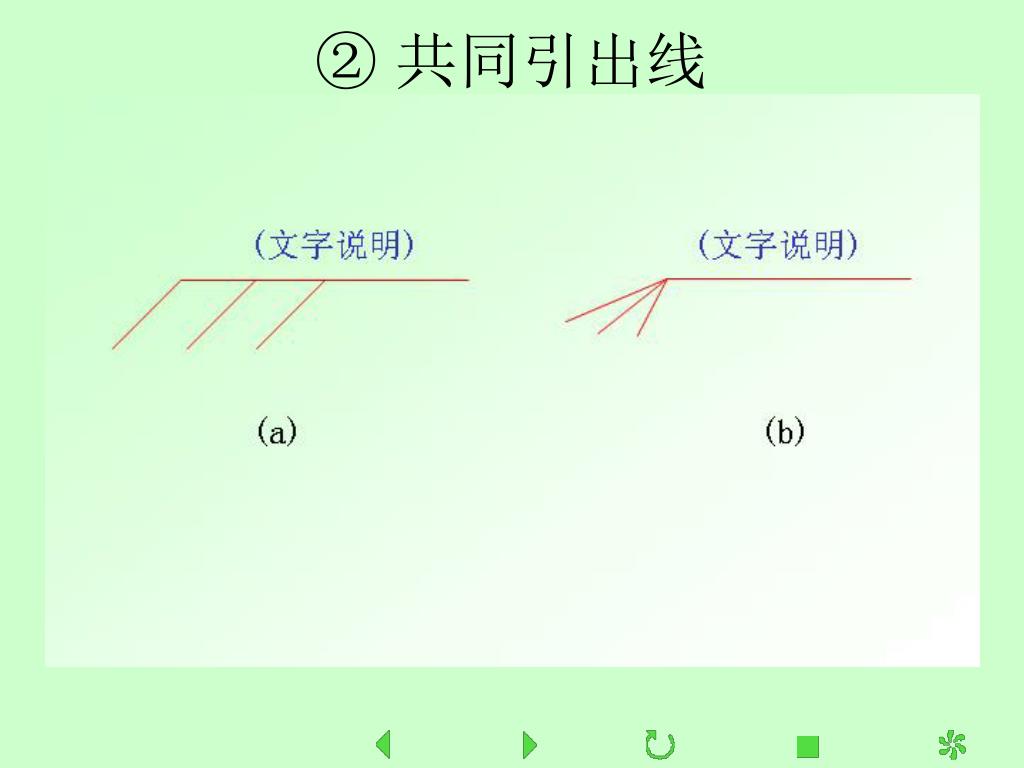

② 共同引出线

③多层改造指引线


引出线


共同引出线


(文字说明)

(文字说明)

③ 多层改造指引线


(2) 对称符号


连接编号

(3) 连接符号

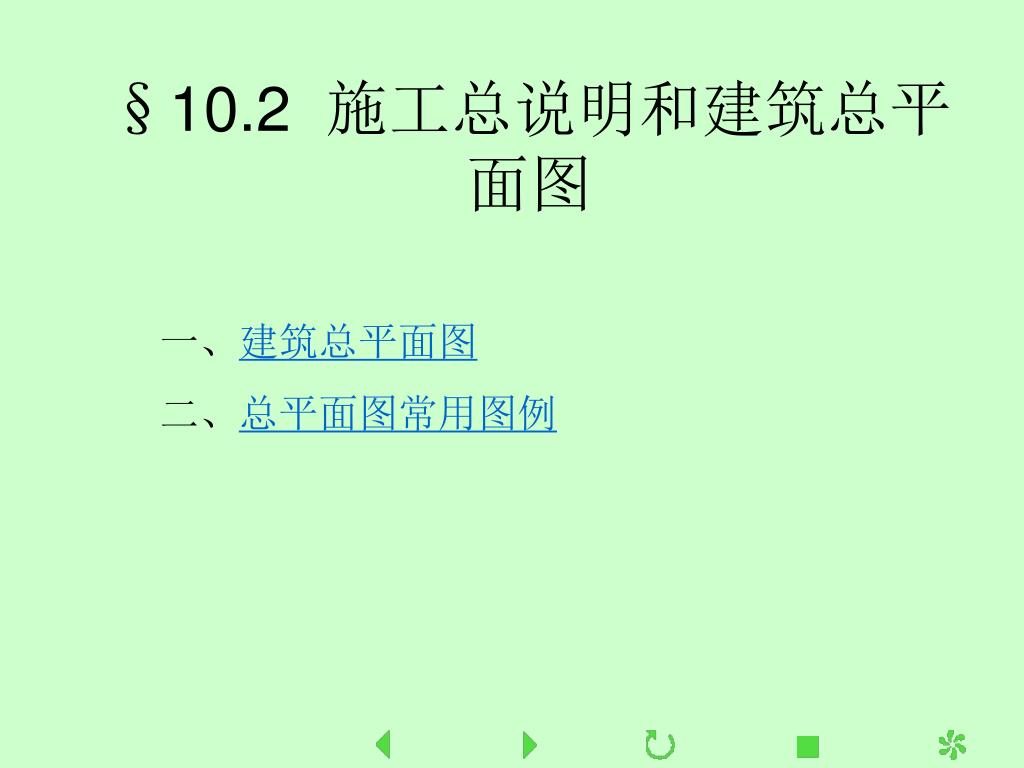

§10.2 施工总说明和建筑总平面图

一、建筑总平面图

二、总平面图常用图例

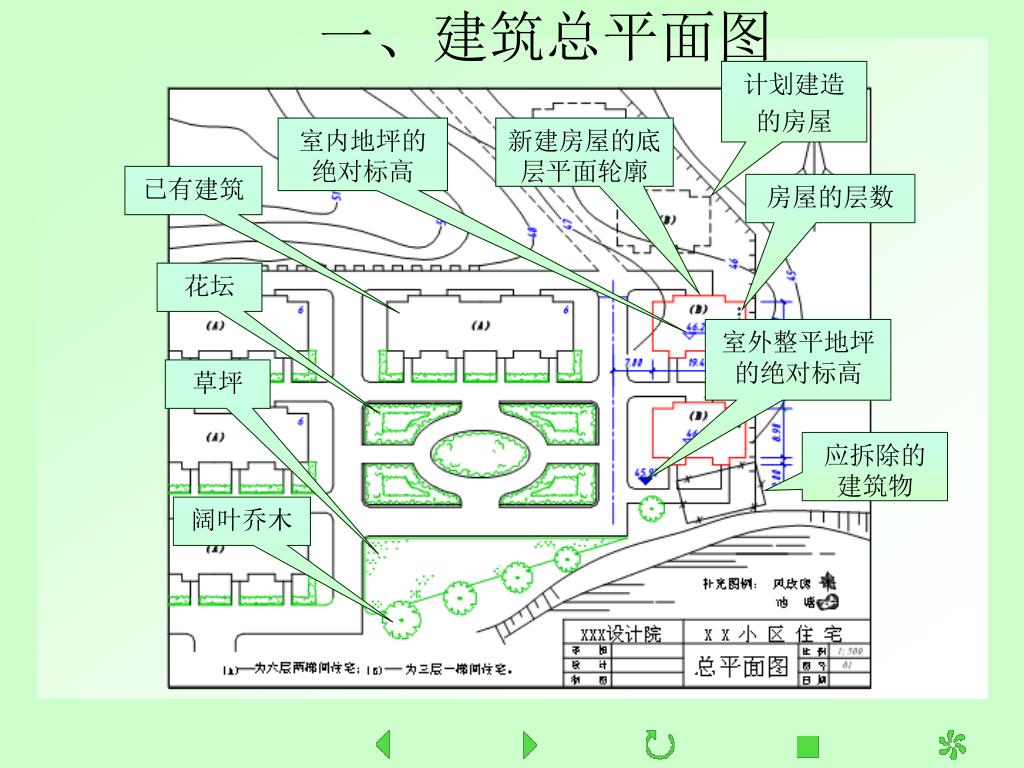

一、建筑总平面图

计划建造的房屋

室内地坪的绝对标高

新建房屋的底层平面轮廓

已有建筑

房屋的层数

花坛

室外整平地坪的绝对标高

草坪

应拆除的

建筑物

阔叶乔木


1.用粗实线表示,可用 表示入口

2.需要时,可在右上角以点数或数字(高

层宜用数字)表示层数

1. 在设计图中拟利用者,均应编号说明

2. 用细实线表示

上图为实体性质的围墙

下图为通透性质的围墙

如仅表示围墙时不画大门

上图表示测量坐标

下图表示建筑坐标

边坡较长时,可在

一端或两端局部表示

二、总平面图常用图例

用中粗虚线表示

用细实线表示


1. 上图表示公路桥

下图表示铁路桥

2. 用于旱桥时应注明

左图为常绿针叶乔木

右图为常绿阔叶乔木

二、总平面图常用图例

“R9”表示道路转弯半径为9m, ,“47.50”为路面中心标高,“6”表示6 %,为纵向坡度,“72.00”表示变坡点间距离

被挡的土在“突出”的一侧

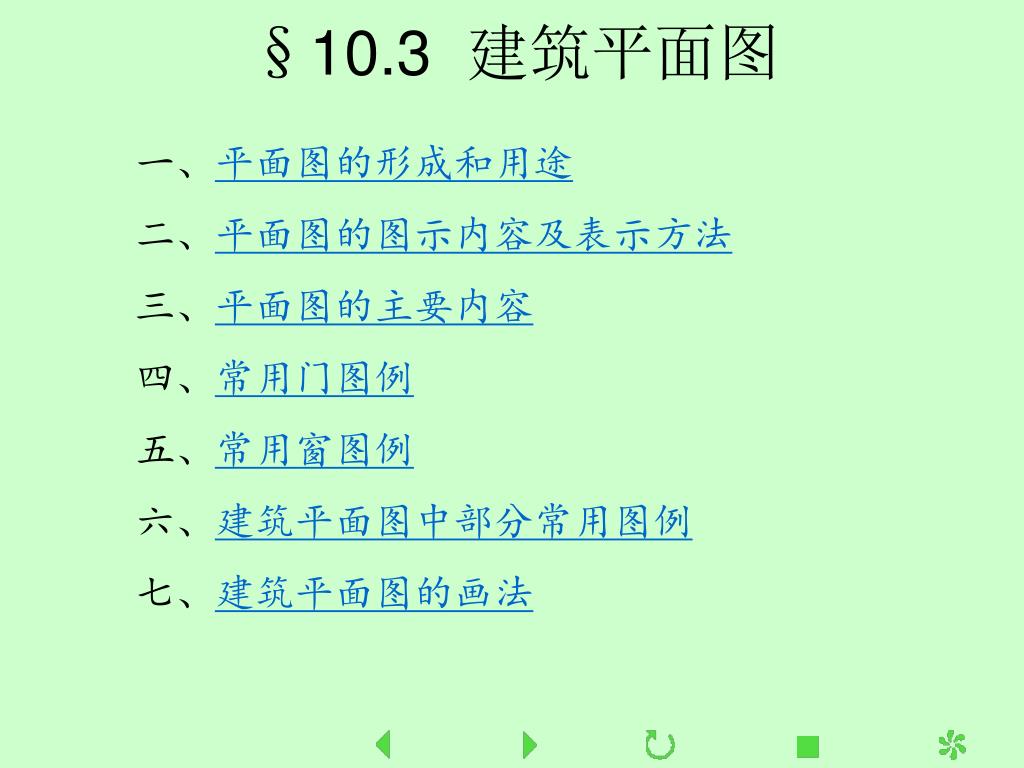

§10.3 建筑平面图

一、平面图的形成和用途

二、平面图的图示内容及表示方法

三、平面图的主要内容

四、常用门图例

五、常用窗图例

六、建筑平面图中部分常用图例

七、建筑平面图的画法

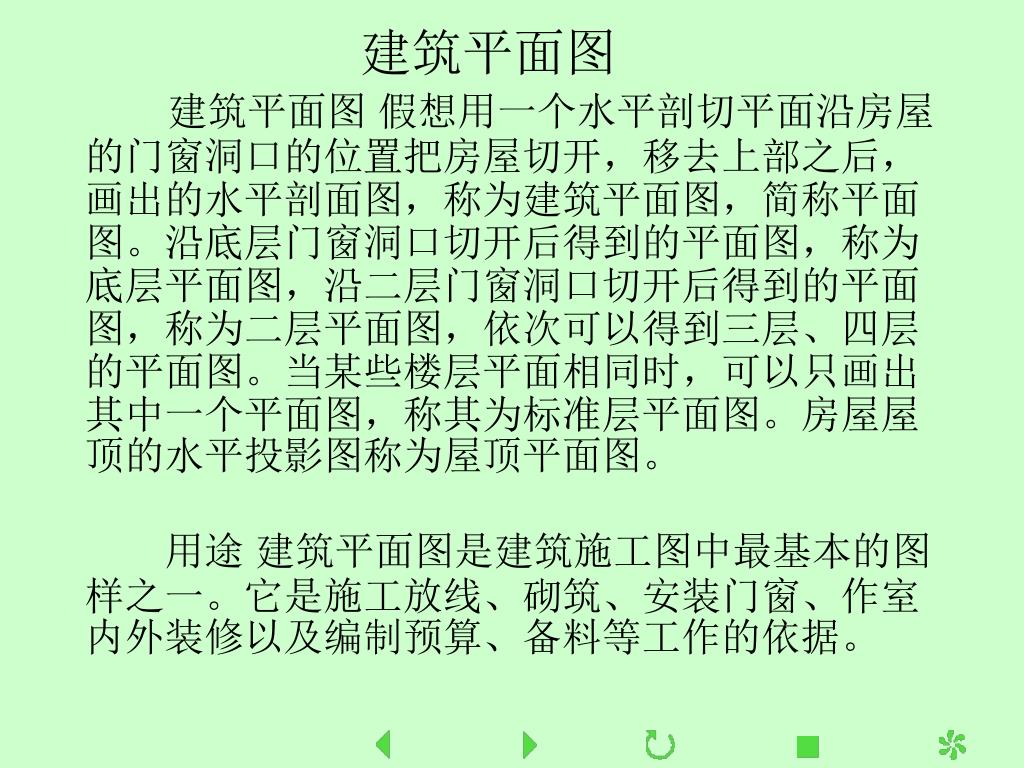

建筑平面图

建筑平面图 假想用一个水平剖切平面沿房屋的门窗洞口的位置把房屋切开,移去上部之后,画出的水平剖面图,称为建筑平面图,简称平面图。沿底层门窗洞口切开后得到的平面图,称为底层平面图,沿二层门窗洞口切开后得到的平面图,称为二层平面图,依次可以得到三层、四层的平面图。当某些楼层平面相同时,可以只画出其中一个平面图,称其为标准层平面图。房屋屋顶的水平投影图称为屋顶平面图。

  用途 建筑平面图是建筑施工图中最基本的图样之一。它是施工放线、砌筑、安装门窗、作室内外装修以及编制预算、备料等工作的依据。

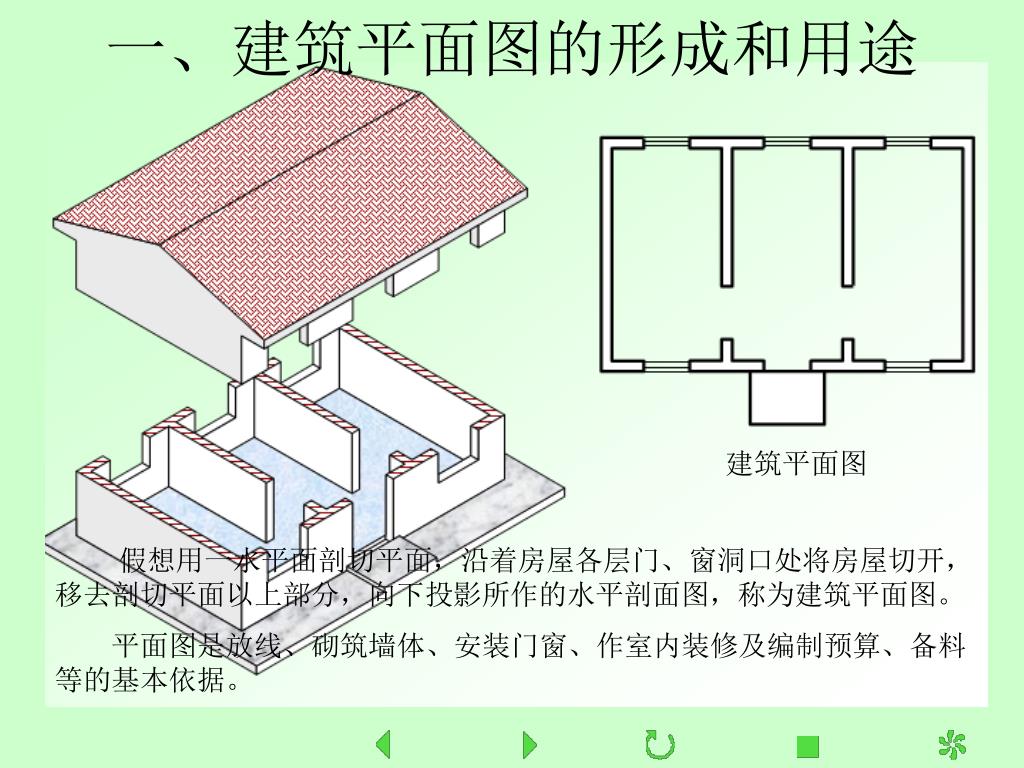

一、建筑平面图的形成和用途

建筑平面图

假想用一水平面剖切平面,沿着房屋各层门、窗洞口处将房屋切开,移去剖切平面以上部分,向下投影所作的水平剖面图,称为建筑平面图。

平面图是放线、砌筑墙体、安装门窗、作室内装修及编制预算、备料等的基本依据。

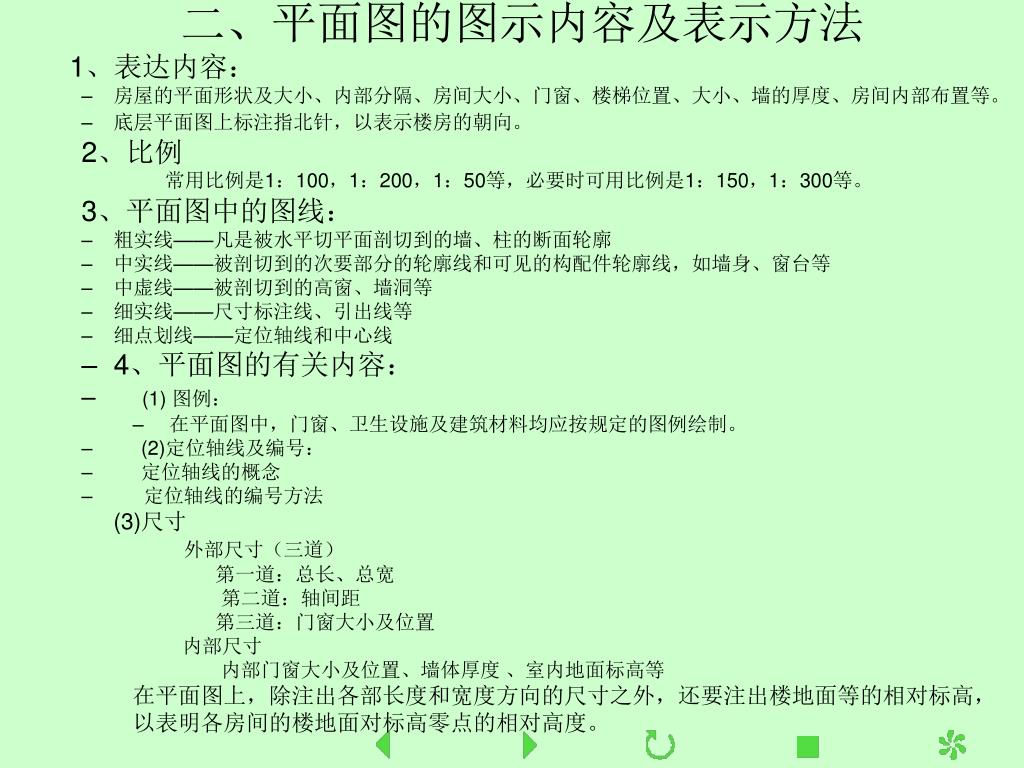

二、平面图的图示内容及表示方法

1、表达内容:

  • 房屋的平面形状及大小、内部分隔、房间大小、门窗、楼梯位置、大小、墙的厚度、房间内部布置等。

  • 底层平面图上标注指北针,以表示楼房的朝向。

    2、比例常用比例是1:100,1:200,1:50等,必要时可用比例是1:150,1:300等。

    3、平面图中的图线:

  • 粗实线——凡是被水平切平面剖切到的墙、柱的断面轮廓

  • 中实线——被剖切到的次要部分的轮廓线和可见的构配件轮廓线,如墙身、窗台等

  • 中虚线——被剖切到的高窗、墙洞等

  • 细实线——尺寸标注线、引出线等

  • 细点划线——定位轴线和中心线

  • 4、平面图的有关内容:

  • (1) 图例:

    • 在平面图中,门窗、卫生设施及建筑材料均应按规定的图例绘制。

  • (2)定位轴线及编号:

  • 定位轴线的概念

  • 定位轴线的编号方法

    (3)尺寸

    外部尺寸(三道)

    第一道:总长、总宽

    第二道:轴间距

    第三道:门窗大小及位置

    内部尺寸

    内部门窗大小及位置、墙体厚度 、室内地面标高等

    在平面图上,除注出各部长度和宽度方向的尺寸之外,还要注出楼地面等的相对标高,

    以表明各房间的楼地面对标高零点的相对高度。


二、平面图的图示内容及表示方法

相对标高

楼梯

卫生间

厨房

房间

定位轴线

钢筋混凝土柱

此楼座北朝南

标高零点

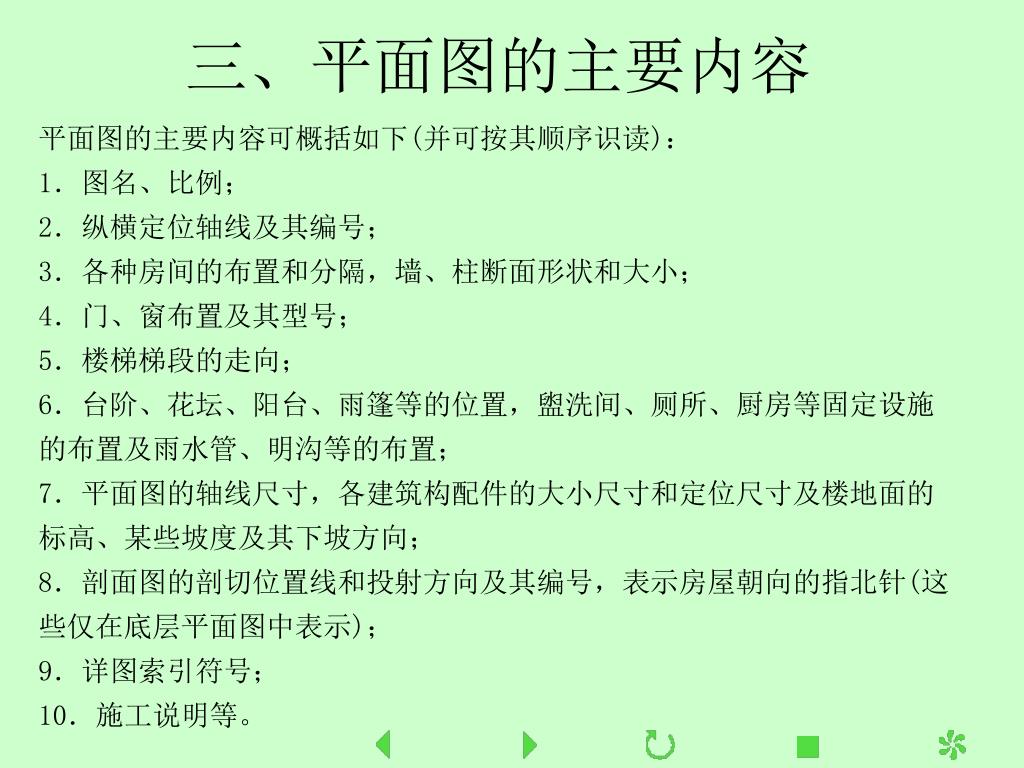

三、平面图的主要内容

平面图的主要内容可概括如下(并可按其顺序识读):

1.图名、比例;

2.纵横定位轴线及其编号;

3.各种房间的布置和分隔,墙、柱断面形状和大小;

4.门、窗布置及其型号;

5.楼梯梯段的走向;

6.台阶、花坛、阳台、雨篷等的位置,盥洗间、厕所、厨房等固定设施的布置及雨水管、明沟等的布置;

7.平面图的轴线尺寸,各建筑构配件的大小尺寸和定位尺寸及楼地面的标高、某些坡度及其下坡方向;

8.剖面图的剖切位置线和投射方向及其编号,表示房屋朝向的指北针(这些仅在底层平面图中表示);

9.详图索引符号;

10.施工说明等。

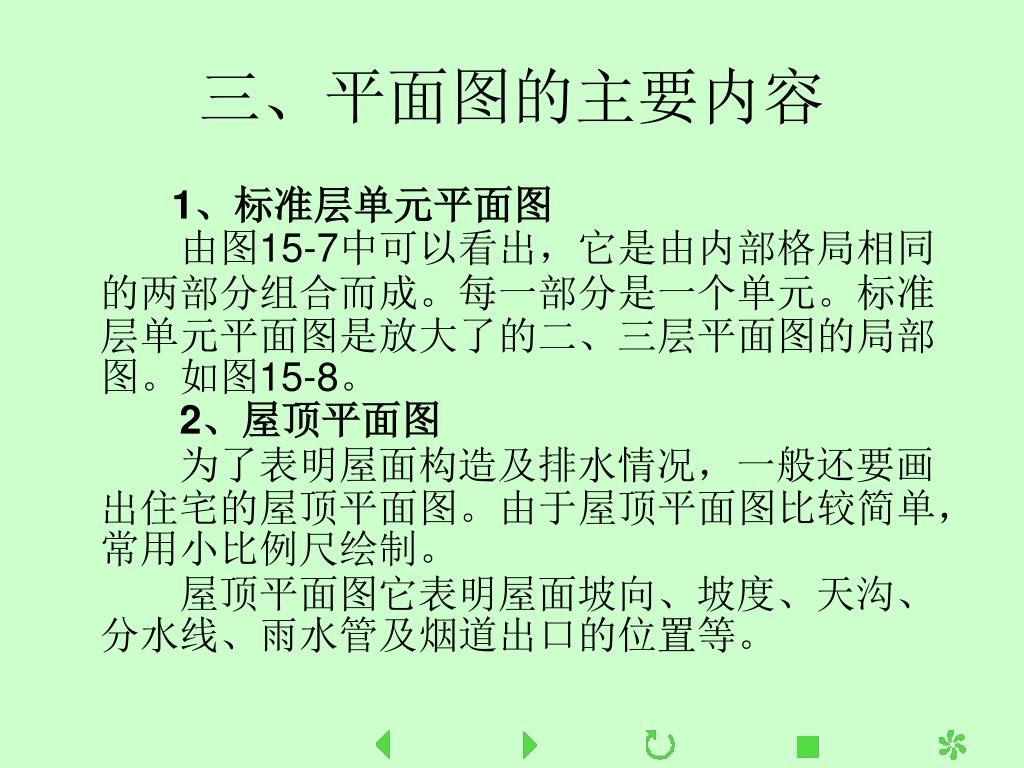

三、平面图的主要内容

1、标准层单元平面图  由图15-7中可以看出,它是由内部格局相同的两部分组合而成。每一部分是一个单元。标准层单元平面图是放大了的二、三层平面图的局部图。如图15-8。2、屋顶平面图  为了表明屋面构造及排水情况,一般还要画出住宅的屋顶平面图。由于屋顶平面图比较简单,常用小比例尺绘制。  屋顶平面图它表明屋面坡向、坡度、天沟、分水线、雨水管及烟道出口的位置等。

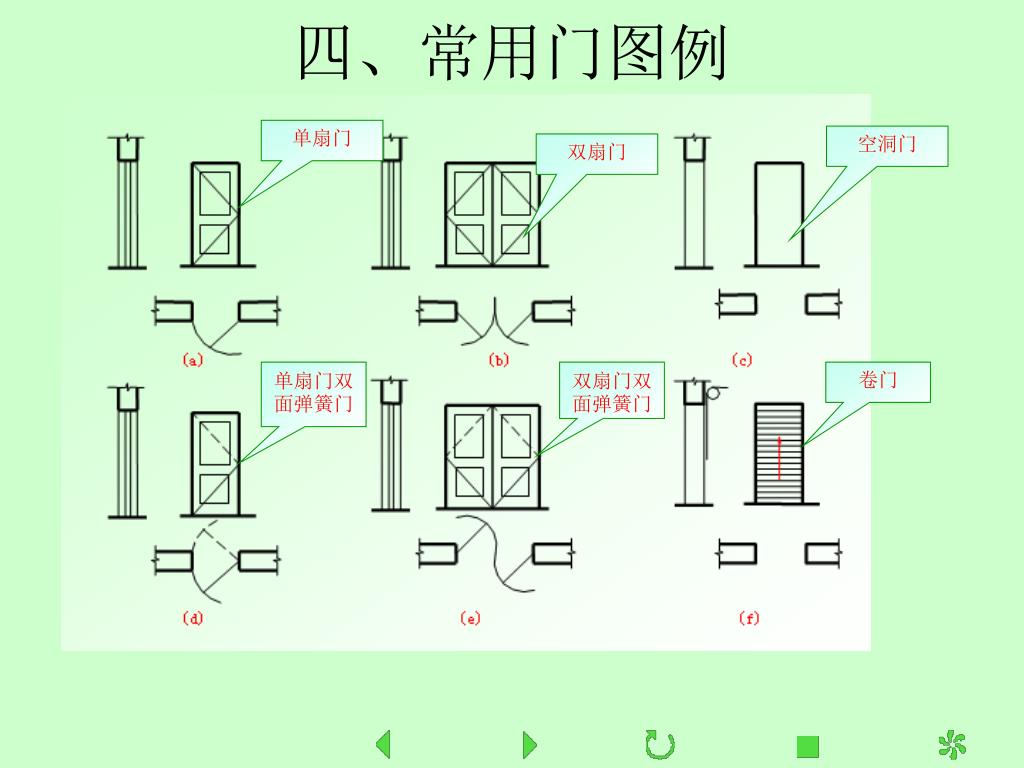

四、常用门图例

单扇门

空洞门

双扇门

单扇门双面弹簧门

双扇门双面弹簧门

卷门

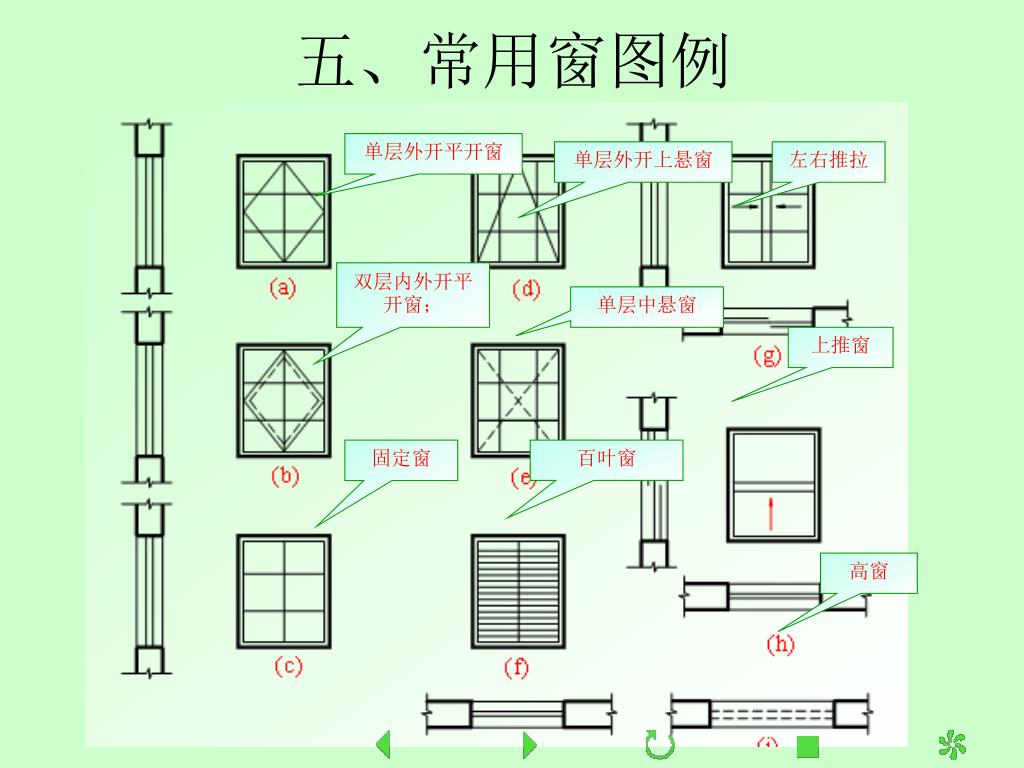

五、常用窗图例

单层外开平开窗

单层外开上悬窗

左右推拉

双层内外开平开窗;

单层中悬窗

上推窗

固定窗

百叶窗

高窗


六、建筑平面图中部分常用图例

花格窗

淋浴小间

厕所间

不可见孔洞

楼梯

污水池

小便槽

可见孔洞

烟道


七、建筑平面图的画法

1、根据开间和进深尺寸,画出定位轴线。

2、根据墙厚尺寸,画出内外墙身的基本轮廓线。

3、根据门窗洞口及窗间墙等细部构造尺寸,画出门窗洞口、楼梯、台阶、烟道。

4、检查无误后,擦去多余的作图线,描深。标注轴线、尺寸、门窗编号,注写图名、比例及文字说明等。

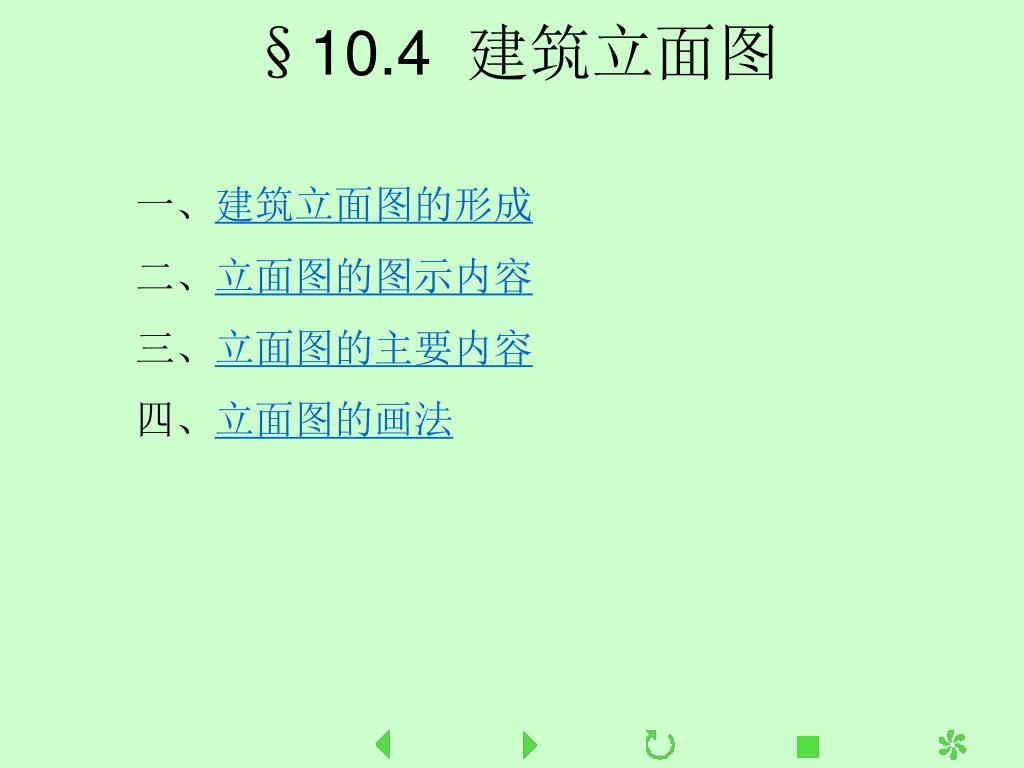

§10.4 建筑立面图

一、建筑立面图的形成

二、立面图的图示内容

三、立面图的主要内容

四、立面图的画法


建筑立面图

1、形成

建筑立面图是建筑物外墙在平行于该外墙面的投影面上的正投 影图。

2、表达内容

建筑立面图是用来表示建筑物的外貌,门窗、阳台雨蓬、花池、勒脚等的形式和位置,墙面装修做法。

3、命名

  • 方法一:按房屋的朝向命名

  • 方法二:反映出入口为主立面图,其余分别为左、右、背立面图

  • 方法三:用定位轴线命名,如①~⑨立面图。

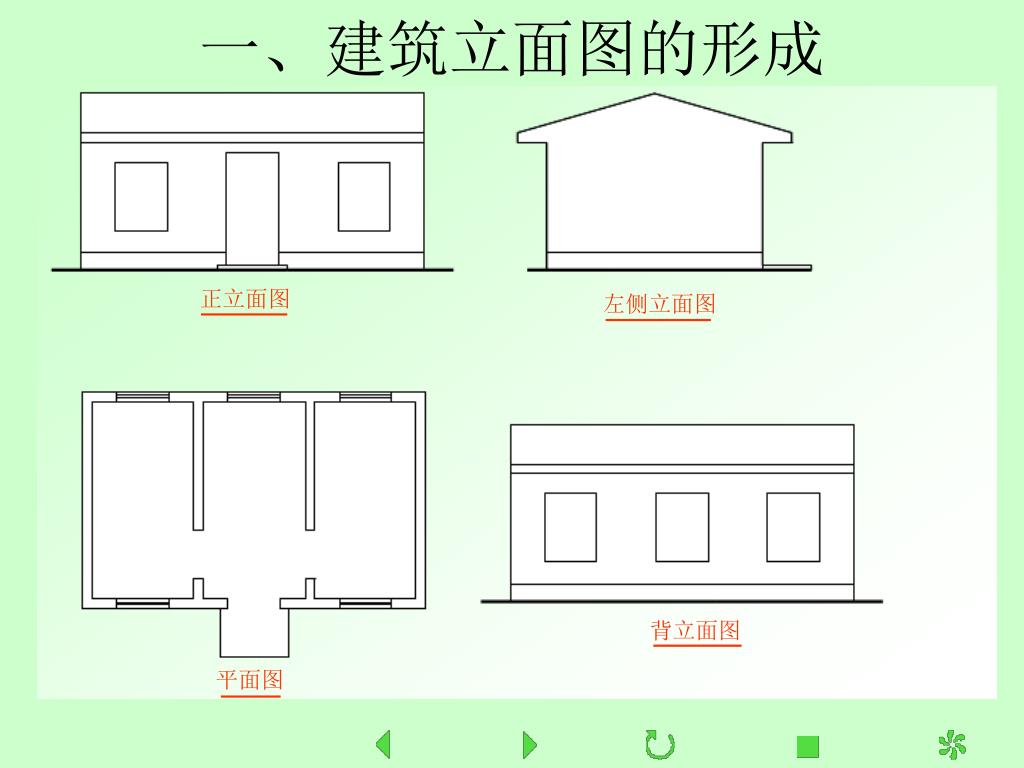

正立面图

左侧立面图

背立面图

平面图

一、建筑立面图的形成


白水泥粉面

浅蓝色马赛克贴面

浅红色马赛克贴面

立面图1:100

二、立面图的图示内容

空调预留孔

雨水管

相对标高

标高零点

定位轴线

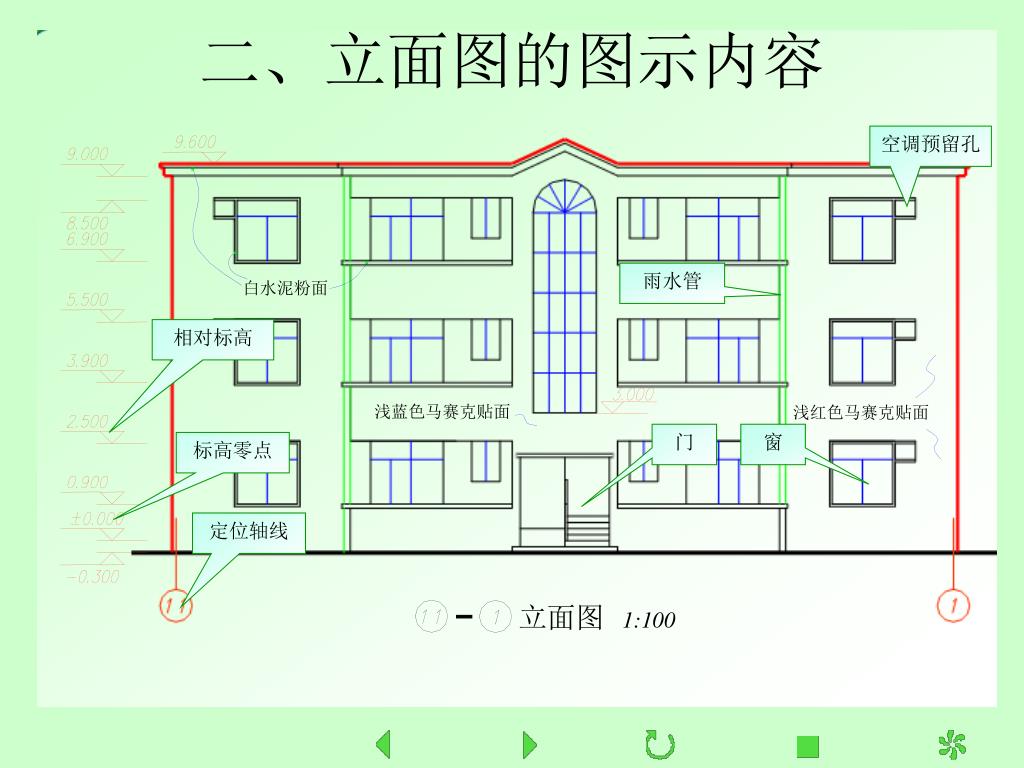

二、立面图的图示内容

1、定位轴线

在立面图中,一般只标出图两端的轴线及编号,其编号应与平面图一致。

2、立面图中的图线

粗实线——外轮廓

中粗实线——门窗洞、檐口、阳台、雨篷、台阶等

细实线——门窗扇、墙面分格线、雨水管以及引出线等

1.4倍的特粗实线——地面线

3、画法规定(如门窗应按标准规定的图例画出 )

4、立面图中的尺寸标注

只需标注各主要部位的标高——如室外地坪、出入口地面、窗台、门窗顶及檐口的标高。

5、外墙装修做法外墙面根据设计要求可选用不同的材料及做法,在图面上,多选用带有指引线的文字说明。


三、立面图的主要内容

立面图的主要内容分列如下(并可按其顺序识读):

1.图名、比例;

2.立面两端的定位轴线及其编号;

3.门窗的形状、位置及开启方向;

4.屋顶外形及可能有的水箱位置;

5.窗台、雨篷、阳台、台阶、雨水管、水斗、外墙面勒脚等的形状和位置,注明各部分的材料和外部装饰的做法;

6.标高及必须标注的局部尺寸;

7.详图索引符号;

8.施工说明等。


四、立面图的画法

1、画出室外地坪线、外墙轮廓线和屋顶线。

2、定出门窗洞口,画出檐口、门窗、阳台、雨篷等建筑细部。

3、检查无误后,擦去多余作图线,按图线层次描深,并标注轴线,注写标高、图名、比例及文字说明。


§10.5 建筑剖面图

一、剖面图的形成与用途

二、剖面图的图示内容及表示方法

三、剖面图的主要内容

四、剖面图的画法


建筑剖面图

1、形成: 用侧平面或正平面剖切所得的剖视图。

2、表达内容:表达垂直方向的内部构造和结构形式,分层情况,层高,上下各层的交通联系,各主要部位标高,门窗洞高度及窗间墙的高度。

3、图线及其它规定:室内外地坪线用加粗实线表示,地面以下部分,从基础墙处断开,另由结构施工图表示。其它部位的图线画法同平面图。

被剖切到的墙身、屋面板、楼板、楼梯、楼梯间的休息平台、阳台、雨篷及门、窗过梁等用两条粗实线表示,其中钢筋混凝土构件较窄的断面可涂黑表示。其它没被剖切到的可见轮廓线,如门窗洞口、楼梯、女儿墙、内外墙的表面均用中实线表示。图中的引出线、尺寸界线、尺寸线等用细实线表示

4、定位轴线及其编号:

在剖面图中,应注出被剖切到的各承重墙的定位轴线及与平面图一致的轴线编号和尺寸。画剖面图所选比例,也应尽量与平面图一致。

5、剖面图中的尺寸标注

  • 外部尺寸

    • 总高度,层高,窗洞及窗间墙高度,各主要部位(室外地坪、出入口地面、窗台、门窗顶、檐口墙顶)的标高。

  • 内部尺寸

    • 各层楼地面标高,楼梯平台标高,门洞高度


一、建筑剖面图的形成与用途

建筑剖面图

假想用一个垂直剖切平面把房屋剖开,将观察者与剖切平面之间的部分房屋移开,把留下的部分对与剖切平面平行的投影面作正投影,所得到的正投影图,称为建筑剖面图。

建筑剖面图用来表达建筑物内部垂直方向高度、楼层分层情况及简要的结构形式和构造方式。它是建筑施工图中不可缺少的重要图样之一。

剖面图的名称必须与平面图上所标的剖切位置和剖视方向一致。



三、剖面图的主要内容

剖面图的主要内容可概括如下(并可按其顺序识读):

1. 图名、比例;

2. 定位轴线及其尺寸;

3. 剖切到的屋面(包括隔热层及吊顶)、楼面、室内外地面(包括台阶、明沟及散水等),剖切到的内外墙身及其门、窗(包括过梁、圈梁、防潮层、女儿墙及压顶),剖切到的各种承重梁和联系梁、楼梯梯段及楼梯平台、雨篷及雨篷梁、阳台走廊等;

4. 未剖切到的可见部分,如可见的楼梯梯段、栏杆扶手、走廊端头的窗;可见的梁、柱,可见的水斗和雨水管,可见的踢脚和室内的各种装饰等;

5. 垂直方向的尺寸及标高;

6. 详图索引符号;

7. 施工说明等。


四、剖面图的画法

1、根据进深尺寸,画出墙身的定位轴线;根据标高尺

寸定出室内外地坪线、各楼 面、屋面及女儿墙的高

度位置2、画出墙身、楼面、屋面轮廓。3、定门窗和楼梯位置,画出梯段、台阶、阳台、雨

篷、烟道等。4、检查无误后,擦去多余作图线,按图线层次描深。

画材料图例,注写标高、尺寸、图名、比例及文字

说明。


§10.6 建筑详图

一、建筑详图的用途和主要内容

二、外墙剖面详图

三、楼梯详图

四、门窗详图


一、建筑详图的用途和主要内容

  • 什么是建筑详图?

  • 因为平、立、剖面图比例较小,无法表达清楚某些部位的构造做法、尺寸大小及所用材料等,故需用较大的比例绘制某些部位或结构的的图样,作为施工的依据。这种图样称为建筑详图。

  • 特点:比例大(一般不小于1:20),尺寸标注齐全、准确,文字说明详尽 。

  • 建筑详图是建筑细部的施工图,是建筑平面图、立面图、剖面图等基本图纸的补充和深化,是建筑工程的细部施工、建筑构配件的制作及编制预决算的依据。

  • 建筑详图的主要内容有:

  • 1.图名(或详图符号)、比例;

  • 2.表达出构配件各部分的构造连接方法及相对位置关系;

  • 3.表达出各部位、各细部的详细尺寸;

  • 4.详细表达构配件或节点所用的各种材料及其规格;

  • 5.有关施工要求及制作方法说明等。


  • 二、 外墙剖面详图

    • 形成:

      垂直外墙身轴线,从窗口处剖切并采用折断画法。

      对于多层楼房,中间层只需画一个,并在窗洞中间断开。

    • 表达内容:

      表达散水、室内地面、楼面、窗台、窗顶、屋面、檐口等处的构造做法以及与外墙的相互关系。

    • 外墙身详图的阅读方法


    外墙详图的阅读方法

    • 了解是哪一(些)墙的详图——由下方的轴线编号或剖面图名称结合底层平面图可了解到上述内容。

    • 了解屋面、楼面、室内地面、散水等多层材料构造的做法。

    • 了解女儿墙、天沟的构造

    • 了解窗台、窗顶(窗过梁)的构造做法、尺寸大小,窗框与墙的相对位置。

    • 内、外墙面的做法。

    • 各部位的标高

      • 建筑标高:各层楼面、地面的标高

      • 结构标高:窗台、窗顶的标高



    三、楼梯详图

    • 表达内容:楼梯的类型、结构形式、构 造、详细尺寸及装修做法。

    • 楼梯详图:一般由楼梯平面图、剖面图和节点详图组成。

    • 楼梯平面图

    • 楼梯剖面图

    • 楼梯踏步、扶手、拦板详图

    • 楼梯平面图的画图步骤

    • 楼梯剖面图画图举例


    • 楼梯平面图

      楼梯平面图实际是各层楼梯的水平剖面图,水平剖切平面应通过每层上行第一梯段及门窗洞口的任一位置。包括底层平面图、标准层平面图和顶层平面图。

      规定画法:

      • 每层画一个平面图;三层以上楼房,若中间各层楼梯的位置及构造都相同时,可合并画一个平面图。

      • 标注轴线编号及轴线间的尺寸

      • 各层平面图一般应左右对齐或上下对齐

      • 尺寸标注

        • 轴间距(表明楼梯间的进深及开间)

        • 梯段长(踏步数踏面宽=梯段长)

        • 起步线的位置

      • 长箭头及台阶数

      • 楼面、平台面标高

      • 墙厚,

        上下对齐的尺寸,可只在一个平面图上标出,其余的可

        省略。


    顶层平面图 1:50

    二层平面图 1:50

    首层平面图 1:50

    1. 楼梯平面图





    2、楼梯剖面图

    它的剖切位置和投影方向已表示在底层平面图之中。该剖面图实际是建筑剖面图的局部放大图。它主要表明各梯段、休息平台的形式和构造。

    • 剖切位置及投影方向

    • 三层以上楼房,中间各层楼梯构造相同时,可只画底层、中间层和顶层,中间用折断线断开。一般不画到屋顶。

      在楼梯平面图中,每梯段踏步面的个数均比楼梯剖面图中对应的踏步个数少一个,这是因为平面图中梯段的最上面一个踏步面与楼面平齐。


    2. 楼梯剖面图


    3. 楼梯踏步、扶手、拦板详图

    踏步详图

    防滑详图

    扶手详图

    拦板详图

    楼梯踏步、扶手、拦板详图即楼梯的节点详图主要表明栏杆、扶手及踏步的细部构造


    4. 楼梯平面图的画图步骤

    (c)加深图线,注写标高、尺寸

    (a)定轴线、s和l等位置

    (b)定踏步、栏板和窗的位置


    楼梯平面图的画法现以住宅二层楼梯为例,其画图步骤如下:(1)根据楼梯间的开间和进深尺寸,画出定位轴线,画出墙体轮廓[图(a)]。


    2)画出楼梯休息平台宽度D,梯段水平长度L、宽度B和梯井宽度C[图(b)]。


    3)根据尺寸L、B及踏步个数n,用等分两平行线间距离的方法,画出踏面,其个数等于n-1

    [图(c)]。


    4)画出洞口、烟道等细部。按图线层次描深,注写标高、尺寸、轴线编号、楼梯上下方向指示线等[图(d)]


    5. 楼梯剖面图画图举例

    (a)画轴线,定楼地面、平台

    与楼梯段的位置

    (b)画墙身,定踏步位置

    (d)加深各种图线,标注标高、尺寸等,完成全图

    (c)画细部,如窗、梁、板及栏杆等


    L010503 详图 1:1

    安装节点图 1:3

    四、门窗详图



    §10.7 工业厂房建筑施工图

    一、单跨工业厂房的组成与名称

    二、单层工业厂房平、立、剖面图

    三、 通风屋脊详图和檐口详图


    1. 单跨工业厂房的组成与名称


    2. 单层工业厂房平、立、剖面图


    3. 通风屋脊详图和檐口详图
