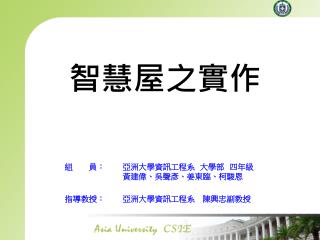

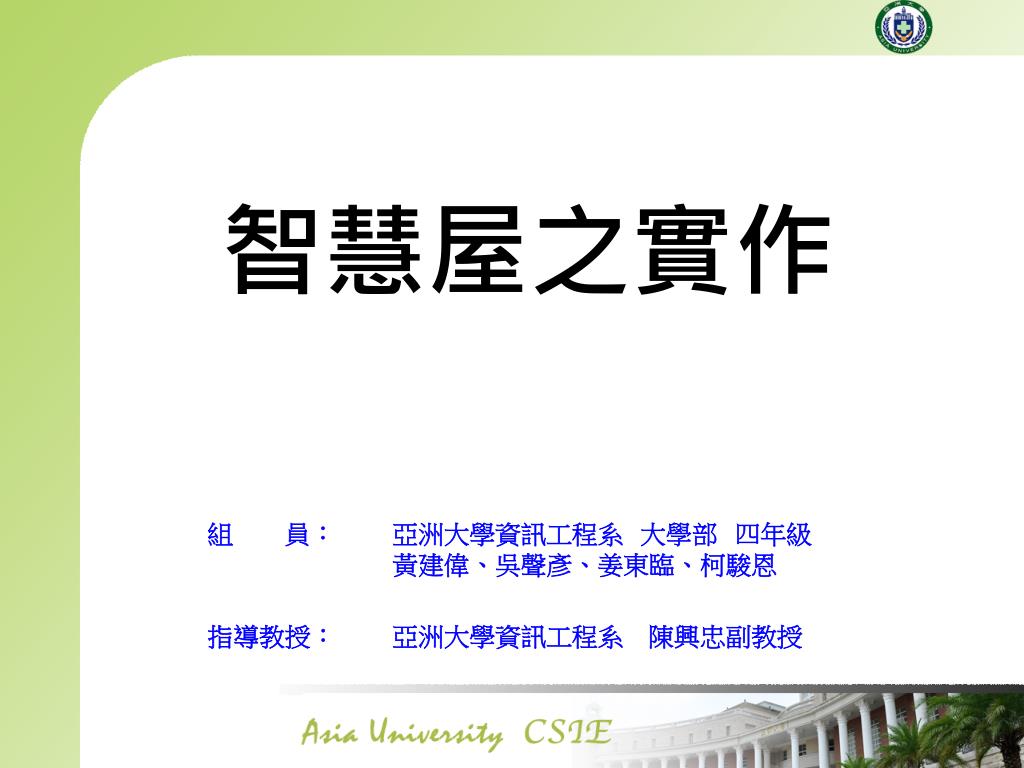

  1. 智慧屋之實作

  2. Outline • 智慧屋簡介 • 使用元件與設備 • 智慧屋的無線監控匯流 • 智慧型手機監控介面程式之實作簡介 • 結論與未來發展

  3. 智慧屋之實作目的 • 本實作以智慧屋為平台撰寫行動裝置 (Mobile Device, MD) Android ,經各種無線網路控制智慧屋之開關, 並監視智慧屋之溫濕度,以實現無線數位匯流的新概念!

  4. 智慧屋架構圖

  5. 智慧屋使用元件與設備 Basic stamp(藍芽裝置) SAPIDO(Wi-Fi裝置) Chiyu(CYT-166GC,GPRS裝置) 門禁控制板(RFID)與門禁卡 PIR物體移動檢知器 溫溼度感測器(SHT1x sensor)

  6. 數字、VCC、GND接腳 Basic stamp 麵包版 接9V電源 Reset按鍵

  7. SAPIDO

  8. Chiyu(CYT-166GC)

  9. 門禁控制板(RFID)

  10. PIR物體移動檢知器

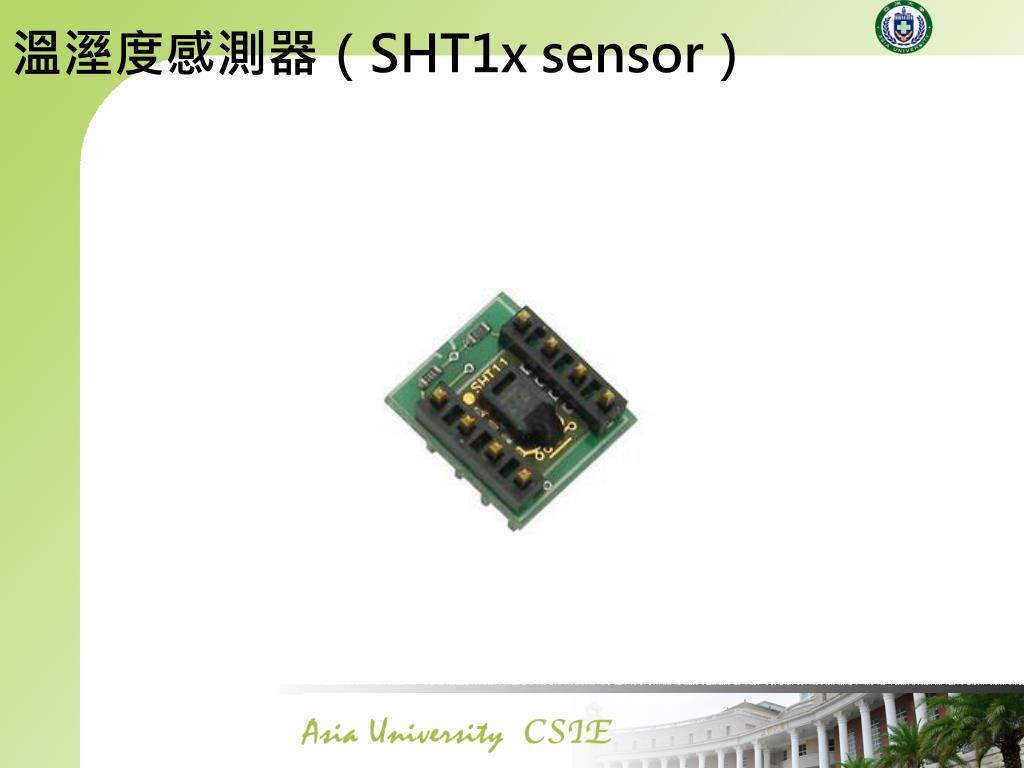

  11. 溫溼度感測器(SHT1x sensor)

  12. 智慧屋的無線監控匯流 本組實作以智慧屋為平台撰寫行動裝置 (Mobile Device, MD) Android ,經以下無線網路控制智慧屋之開關, 並監視智慧屋之溫濕度,以實現無線數位匯流的新概念! 透過Wi-Fi監控智慧屋 (溫溼度+開關1 /2) 透過藍芽(Bluetooth)控制智慧屋(開關1 /2) 透過GPRS控制智慧屋(開關1 /2)

  13. Wi-Fi控制 連接設備上的SPADIO(Wi-Fi)裝置 輸入網址192.168.1.100 進入Web的控制介面

  14. Wi-Fi控制 本組實作以Android撰寫的行動裝置 (Mobile Device, MD) 監控智慧屋之平台

  15. 控制AC電源開關1(OFF) Wi-Fi控制-開關1 控制AC電源開關1(ON)

  16. 控制AC電源開關2(OFF) Wi-Fi控制-開關2 控制AC電源開關2(ON)

  17. Wi-Fi控制-溫度濕度感測器 將溫溼度感測器的感測值顯示在Web介面

  18. Wi-Fi控制-PIR物體移動檢知器 PIR物體移動感知器感測到移動物體時,顯示Attention

  19. Wi-Fi控制-PIR物體移動檢知器 PIR物體移動感知器感測到移動物體時,顯示Safe

  20. 藍芽控制 用行動裝置啟動藍芽裝置,並且與設備上之藍芽裝置進行配對,配對後將可對智慧屋進行控制 使用行動裝置上的介面進行操作

  21. 藍芽控制 控制AC電源開關1(ON) 控制AC電源開關1(OFF) 控制AC電源開關2(ON) 控制AC電源開關2(OFF)

  22. GPRS控制 要做GPRS控制之前需要做的事前準備: 1. 控制用的PC需取得公網IP 2. 需要一張有3G功能的SIM卡 3. 設定及控制環境的建置

  23. GPRS控制 在我們要控制用的PC取得公網IP後,首先要做的就是設定GPRS接收器,這個步驟的用意就是要讓GPRS接收器能準確地知道即將要控制它的PC的IP位置為何。

  24. GPRS控制 設定GPRS前,需將GPRS接收器以網路線連接至PC上,並執行IPSearch的程式

  25. GPRS控制 2 1

  26. GPRS控制 接下來,為了要進入設定GPRS的設定介面,我們必須將連接GPRS接收器的PC的IP Address設定成與GPRS的IP Address 處於同一個網段,此時需把具備3G功能的SIM卡插入GPRS接收器中

  27. 在此輸入PC控制端的公網IP GPRS控制

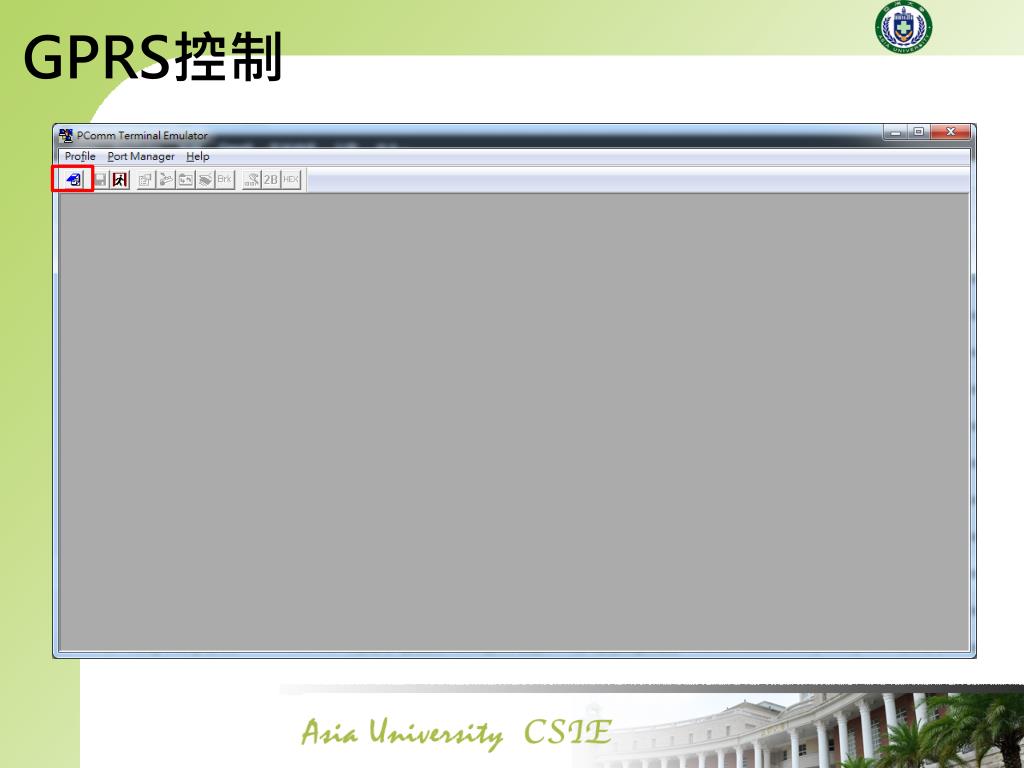

  28. GPRS控制

  29. 1 GPRS控制 2 3

  30. GPRS控制 1 2 3

  31. 在此用鍵盤輸入a(控制開關1 ON)、b(控制開關1 OFF)、c(控制開關2 ON )、d(控制開關2 OFF ) GPRS控制

  32. 門禁及門禁卡 門禁卡讀取位置 門禁卡

  33. 尚未讀取到門禁卡時,門呈關閉狀態 門禁及門禁卡

  34. 讀取到門禁卡時,門呈開啟狀態 門禁及門禁卡

  35. 智慧型手機監控介面程式之實作簡介 • 本次實作中包含了修改與新撰寫的手機APP程式,包含以下幾個項目: • 參考原創作者以及網路資源的藍芽傳輸協定部分進行程式碼方面的了解及修改 2. 手機APP程式的GUI介面的撰寫

  36. 結論與未來發展 • 實作過程分別有1. 藍芽操作 2. Wi-Fi操作 3.GPRS操作,其中藍芽及Wi-Fi操作就是模擬當人在家中時可藉由藍芽或Wi-Fi來進行監控,因此只需要讓行動裝置與智慧屋本身進行一對一的連線即可達成目的;但是,若是使用GPRS來進行操作,將會面對一個問題,那就是Router的防火牆的問題,因為基於資訊安全考量,大部分的Router都會有防火牆的設置,因此在使用GPRS操作的時候,其發送出的控制封包將會被防火牆攔截,進而造成控制失效。因此我們認為,未來的發展走向將會以“如何不讓防火牆攔截控制封包”為課題進而繼續發展所謂的“智慧家庭”

  37. THE END Thanks for your listening
