Reguladores de voltaje • Presenta Ing. Juan Gabriel Amador
REGULADORES • Un regulador de voltaje es un aparato que conectado a una línea, intercala en serie una bobina para subir y bajar el voltaje a un valor deseado. • 1.1 Esta especificación incluye características eléctricas, mecánicas y de seguridad de reguladores de voltaje de pasos monofásicos para uso exterior, de aceite. Los reguladores de voltaje deben estar contenidos en estructura única y proporcionar una regulación de 10% en treinta y dos (32) pasos, de aproximadamente 5/8% cada uno.
Reguladores de voltaje • El diseño de los reguladores debe ser tal, que puedan desarmarse parcial o totalmente para inspección y mantenimiento, sin desconectar ninguna conexión interna, eléctrica o mecánica. Una vez desarmada la unidad, debe ser posible operar el mecanismo del regulador y probar el panel de control con una alimentación externa de 120 vca, sin reconexiones entre el control y el regulador.
Reguladores de voltaje • La capacidad normal de los Niveles de aislamiento básico (BIL) de las boquillas debe ser compatible con el nivel de aislamiento básico del regulador, y todas las boquillas de 15 kV o más deben tener una distancia mínima de fuga de 18 pulgadas. Las designaciones de las boquillas (S, alimentación; L, carga; SL, alimentación‑carga) deben marcarse permanentemente en la cubierta del regulador, adyacente a estas. Las boquillas S, L y SL deben ser intercambiables entre sí
Reguladores de voltaje • Los reguladores con potencia de 250 Kva. o menos deberán montarse en poste y suministrarse con ménsulas para colgar, soldadas al tanque. Los reguladores con una potencia de 167 kVA o más deberán incluir una base adecuada para fijarlos a una plataforma o a una estructura elevada. Debe ser posible fijar todos los reguladores en estructuras elevadas.

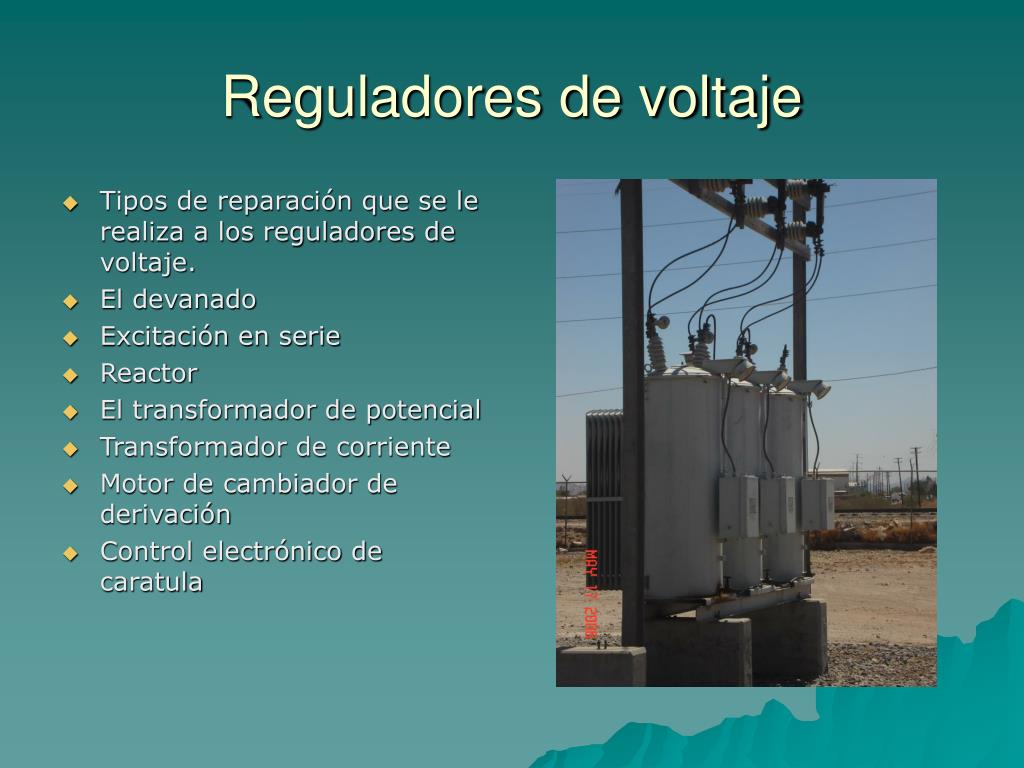

Reguladores de voltaje • Tipos de reparación que se le realiza a los reguladores de voltaje. • El devanado • Excitación en serie • Reactor • El transformador de potencial • Transformador de corriente • Motor de cambiador de derivación • Control electrónico de caratula

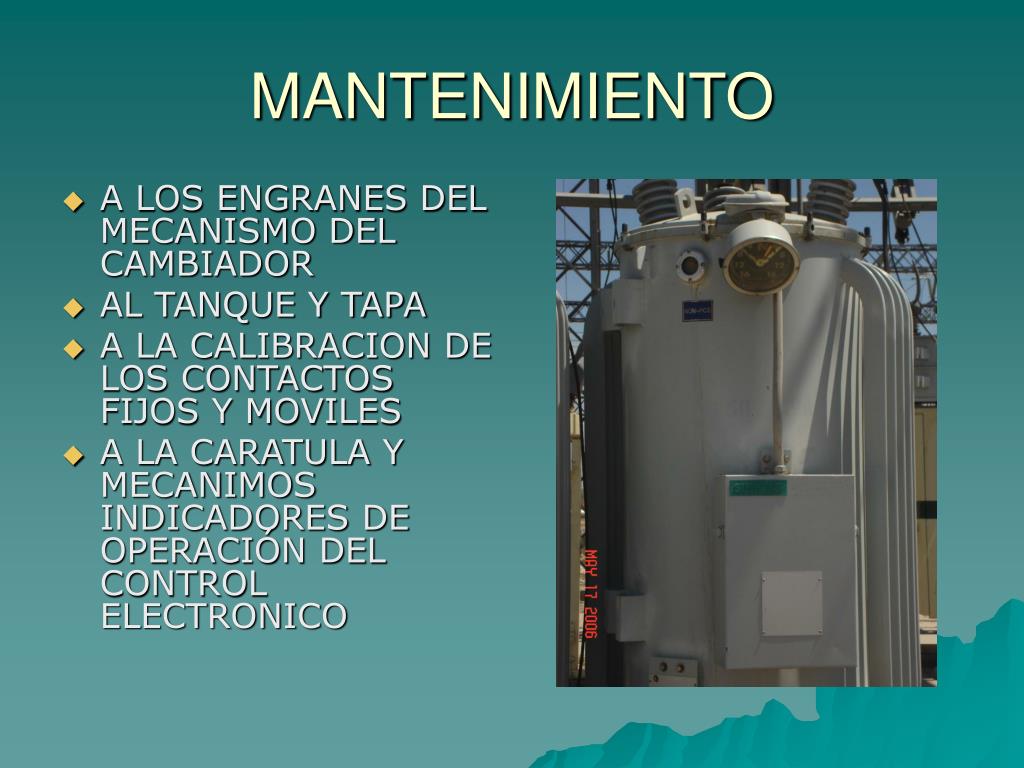

MANTENIMIENTO • A LOS ENGRANES DEL MECANISMO DEL CAMBIADOR • AL TANQUE Y TAPA • A LA CALIBRACION DE LOS CONTACTOS FIJOS Y MOVILES • A LA CARATULA Y MECANIMOS INDICADORES DE OPERACIÓN DEL CONTROL ELECTRONICO

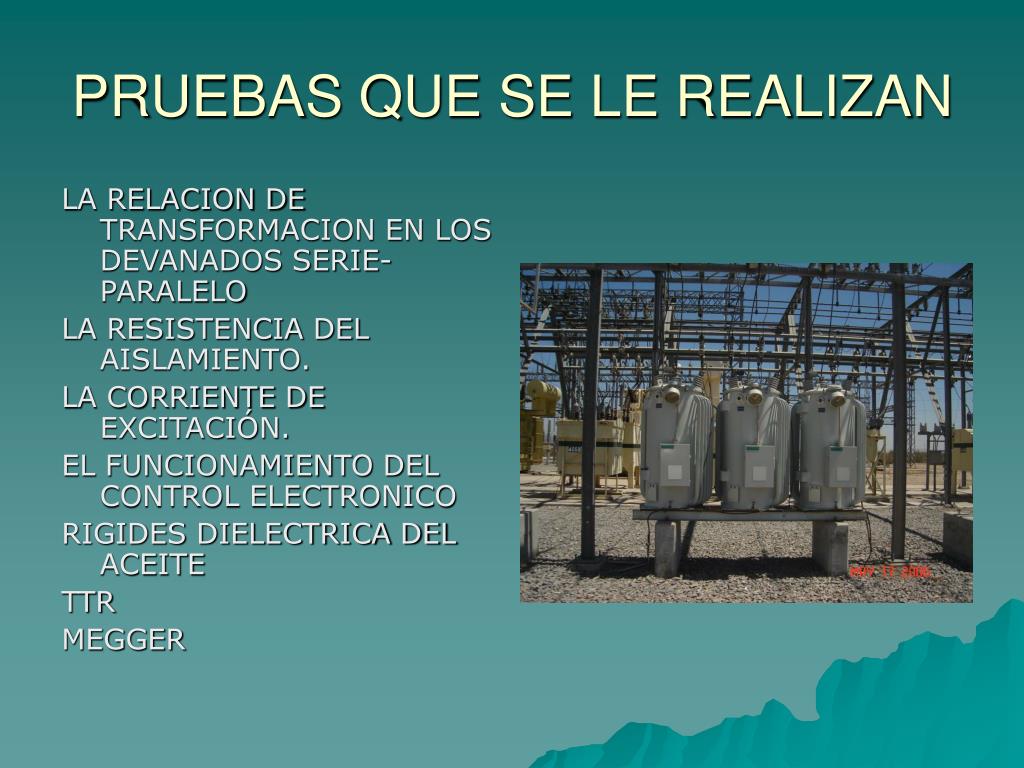

PRUEBAS QUE SE LE REALIZAN LA RELACION DE TRANSFORMACION EN LOS DEVANADOS SERIE-PARALELO LA RESISTENCIA DEL AISLAMIENTO. LA CORRIENTE DE EXCITACIÓN. EL FUNCIONAMIENTO DEL CONTROL ELECTRONICO RIGIDES DIELECTRICA DEL ACEITE TTR MEGGER
Reguladores de voltaje • Rigidez dieléctrica. • El uso del aceite aislante requiere que se encuentre limpio y seco, y su rígidez dieléctrica sea al menos de 26 kv. • La presencia de impurezas, humedad en el aceite puede bajar su rigidez dieléctrica a un valor tal que lo haga inseguro. El equipo utilizado para efectuar esta prueba se llama Probador de Rigidez dieléctrica. La prueba se realiza con 2 electrodos planos separados 0.1 de pulgada. • Relación de Transformación • El equipo TTR se utiliza para conocer la relación de transformación en vacío, es decir, la relación de número de vueltas de los devanados del transformador. • MEGGER, • Equipo para medir la resistencia de aislamiento de las boquillas • Resistencia de Contactos.
