Presentation Transcript


1730921

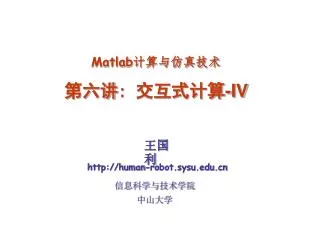

Matlab计算与仿真技术

第六讲: 交互式计算-IV

王国利

http://human-robot.sysu.edu.cn

信息科学与技术学院

中山大学


1730921

第六讲提纲

  • 综合联系

  • 交互式计算-IV


1730921

综合练习

  • 综合练习三: 基于函数eye创建矩阵

    - 提示1: 借助矩阵翻转操作

    回忆: >> lookfor flip???

    - 提示2: 矩阵的算术运算

    回忆: >> A*c; %=[aij*c]


1730921

综合练习(续)

- 提示3: 矩阵左右翻转函数

回忆: >> fliplr(A); % 列指标逆序矩阵

- 求解

>> Tem=fliplr(eye(3)); % 单位阵的左右翻转

>> (-2)*Tem %

ans =

0 0 -2

0 -2 0

-2 0 0

>> flipud(A)


1730921

综合练习(续)

  • 综合练习四: 求解下述线性方程组

    - 求解:

    >> A=[2 1 -5 1; 1 -3 0 -6;…

    0 2 -1 2; 1 4 -7 6];

    >> b=[8; 9; -5; 0]

    >> x=b’/A % x=A\b


1730921

交互式计算 (续)

- 矩阵整形操作

拼接操作

>> cat(dim,A1,A2,…);

>> blkdiag(A1,A2,…);

功能: 按行或列拼接矩阵, 或按对角块方式组织

特别地

>> cat(1,A,B); % == [A;B]

>> cat(2,A,B); % == [A,B]

举例: >> cat(2,A’,B’)

>> A=[1:4]; B=[5:8]; ans=

>> cat(1,A,B) 1 5

ans = 2 6

1 2 3 4 3 7

5 6 7 8 4 8


1730921

交互式计算 (续)

- 矩阵整形操作

块提取操作: diag(对角元素)/tril(下三角)/triu(上三角)

基本格式:

>> diag(A); % 返回对角向量

>> tril(A); % 上三角元素清零

>> triu(A); % 下三角元素清零

功能:提取对角块/下三角/上三角块

举例: >> triu(A)

>> A=[1:3; 4:6]; ans =

>> diag(A) >> tril(A) 1 2 3

ans = ans = 0 5 6

1 1 0 0

5 4 5 0


1730921

交互式计算 (续)

  • 数据类型使用注解

    - 更多的常用数据类型

    复数

    字符串

    多项式

    数组

    结构

    胞组

    对象


1730921

交互式计算 (续)

  • 关于复数

    - 虚数单位

    内置变量: i/j(=sqrt(-1))

    >> i^2

    ans =

    -1

    提示: 应尽量避免利用其自定义变量

    - 内置函数

    >> abs % 幅值 >> exp % 指数

    >> angle % 复角 >> imag % 实部

    >> conj % 共扼 >> real % 虚部


1730921

交互式计算 (续)

- 使用实例

>> zeta=5; theta=pi/3; % 幅值和复角

>> z=zeta*exp(i*theta)

z =

2.5000+4.3301i

>> abs(z) >> real(z)

ans = ans =

5.0000 2.5000

>> angle(z)*108/pi >> imag(z)

ans = ans =

60.0000 4.3301


1730921

交互式计算 (续)

  • 关于字符串

    - 基本概念

    元素为字符的矩阵

    单引号方式赋值

    引用方式同矩阵

    - 使用实例

    >> first=‘john’; >> length(name)

    >> last=‘coltrane’; ans =

    >> name=[first,’ ’,last] 13

    name =

    john coltrane


1730921

交互式计算 (续)

- 常用操作函数

转换操作

>>char 操作

功能:将整数转换成对应的ASCII码字符

另:可将两个字符串拼接

>>num2str 操作

功能:将数值矩阵转换成字符串文本

>> str2num操作

功能:将字符串文本转换成数值矩阵


1730921

交互式计算 (续)

查询操作

>> findstr

功能:查找感兴趣的子字符串

对比操作

>> strcmp

功能:比较两个字符串,返回逻辑值

>> strncmp

功能:只比较字符串的前n个字符


1730921

交互式计算 (续)

>> strmatch

功能:依行进行前端匹配查询

返回前端匹配的行下标

拼接操作

>> strcat

功能:行方式拼接字符串

>> strvcat

功能:列方式拼接字符串


1730921

交互式计算 (续)

使用实例

>> msg1=[‘there are’, num2str(100/2.45),…

‘inch in meter’]

msg1 =

there are 39.3701 inch in meter

>> msg2=sprintf(‘there are %5.2f cubic …

inches in a liter’, …

1000/2.54^3)

msg2 =

there are 61.02 inches in a liter


1730921

交互式计算 (续)

>> both=strvcat(msg1,msg2)

both =

there are 39.3701 inch in meter

there are 61.02 inches in a liter

>> strcmp(msg1,msg2)

ans =

0

>> strncmp(msg1,msg2,9)

ans =

1


1730921

交互式计算 (续)

>> findstr(‘in’,msg1)

aus =

19 26

>> i=strmatch(‘max’,strvcat(‘max’,…

'minimax','maximum'))

ans =

1

3

>> char([77, 65, 84, 76, 65, 66])

ans =

MATLAB


1730921

交互式计算 (续)

  • 关于多项式

    - 基本概念

    数学表达式

    求值计算

    >> c=[c1,c2,c3,…,cn,cn+1];

    >> polyval(c,x)


1730921

交互式计算 (续)

卷积计算

>> w=conv(u,v) % 返回多项式系数向量

重构操作

>> c=poly(v) % 返回多项式系数向量

微分操作

>> cdef=polyder(c)

拟合操作

>> c=polyfit(x,y,n)


1730921

交互式计算 (续)

使用实例

>> c = [3 2 1];

>> polyval(c,[5 7 9])

ans =

85 162 262

>> x = (0: 0.1: 2.5)'; y = erf(x);

>> c = polyfit(x,y,6)

c =

0.0084 -0.0983 0.4217 -0.7435

0.1471 1.1064 0.0004


1730921

交互式计算 (续)

>> d=conv(c,[5 7 9])

ans =

15 31 46 25 9

>> dd=polyder(d)

dd =

60 93 92 25

>> poly(roots(dd))

ans =

1.0000 1.5500 1.5333

0.4167


1730921

结束语

第七讲预告:Matlab编程

(2008年4月9日)
