华盟 HM-2032 MARK-2 船用雷达设备 运行与维护

1. 《船舶通信导航设备运行与维护》课程讲义2 华盟HM-2032 MARK-2船用雷达设备运行与维护 九江职业技术学院电子工程系

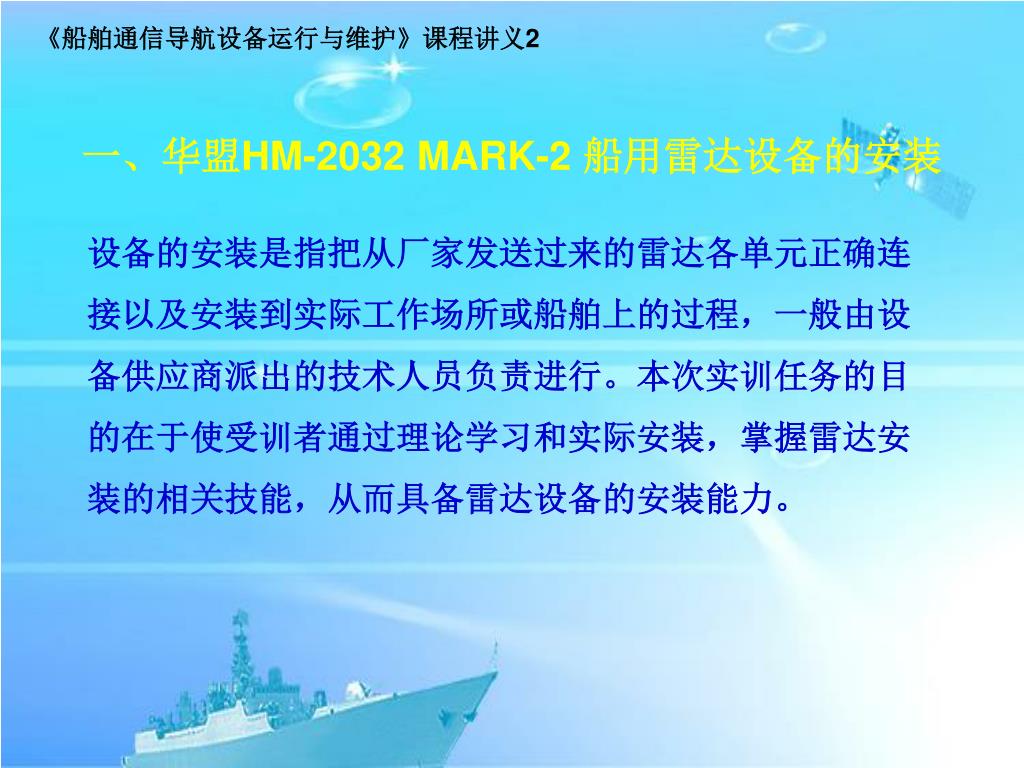

2. 《船舶通信导航设备运行与维护》课程讲义2 一、华盟HM-2032 MARK-2 船用雷达设备的安装 设备的安装是指把从厂家发送过来的雷达各单元正确连接以及安装到实际工作场所或船舶上的过程，一般由设备供应商派出的技术人员负责进行。本次实训任务的目的在于使受训者通过理论学习和实际安装，掌握雷达安装的相关技能，从而具备雷达设备的安装能力。

3. 《船舶通信导航设备运行与维护》课程讲义2 1.概述 本雷达系统主要由两部分构成：显示单元和收发、天线单元，直接由10.2～40V直流供电。下表为华盟HM-2032 MARK-2 船用雷达装箱材料清单 ：

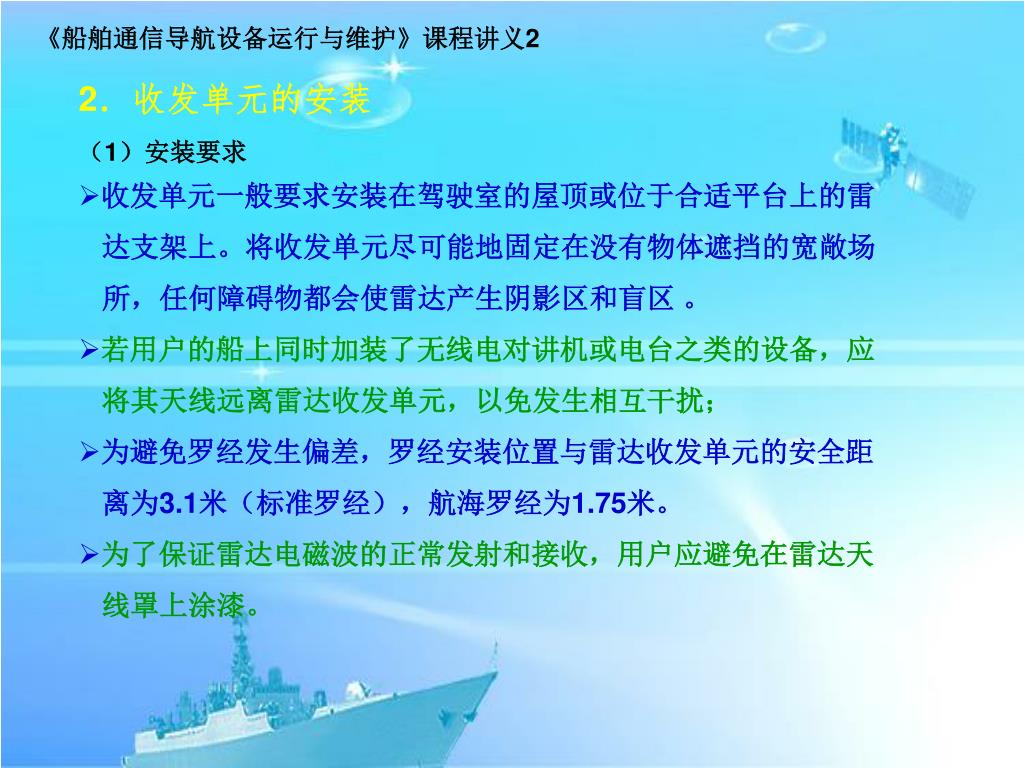

4. 《船舶通信导航设备运行与维护》课程讲义2 2．收发单元的安装 （1）安装要求 • 收发单元一般要求安装在驾驶室的屋顶或位于合适平台上的雷 达支架上。将收发单元尽可能地固定在没有物体遮挡的宽敞场 所，任何障碍物都会使雷达产生阴影区和盲区 。 • 若用户的船上同时加装了无线电对讲机或电台之类的设备，应 将其天线远离雷达收发单元，以免发生相互干扰； • 为避免罗经发生偏差，罗经安装位置与雷达收发单元的安全距 离为3.1米（标准罗经），航海罗经为1.75米。 • 为了保证雷达电磁波的正常发射和接收，用户应避免在雷达天 线罩上涂漆。

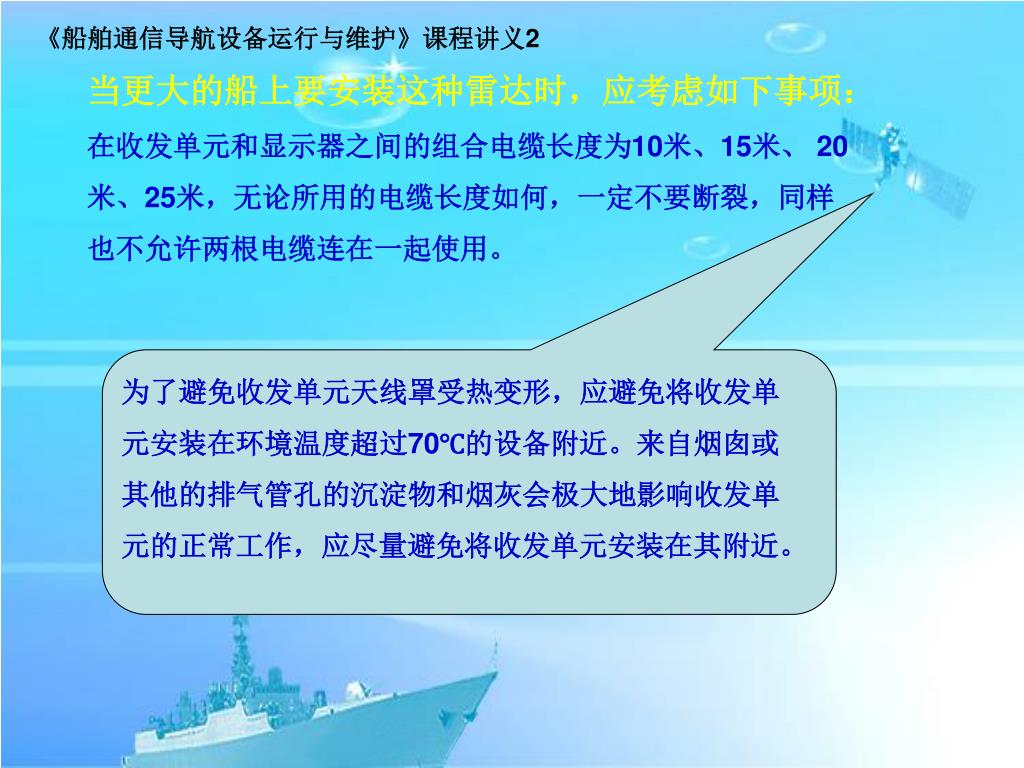

5. 《船舶通信导航设备运行与维护》课程讲义2 当更大的船上要安装这种雷达时，应考虑如下事项： 在收发单元和显示器之间的组合电缆长度为10米、15米、 20米、25米，无论所用的电缆长度如何，一定不要断裂，同样也不允许两根电缆连在一起使用。 为了避免收发单元天线罩受热变形，应避免将收发单元安装在环境温度超过70℃的设备附近。来自烟囱或其他的排气管孔的沉淀物和烟灰会极大地影响收发单元的正常工作，应尽量避免将收发单元安装在其附近。

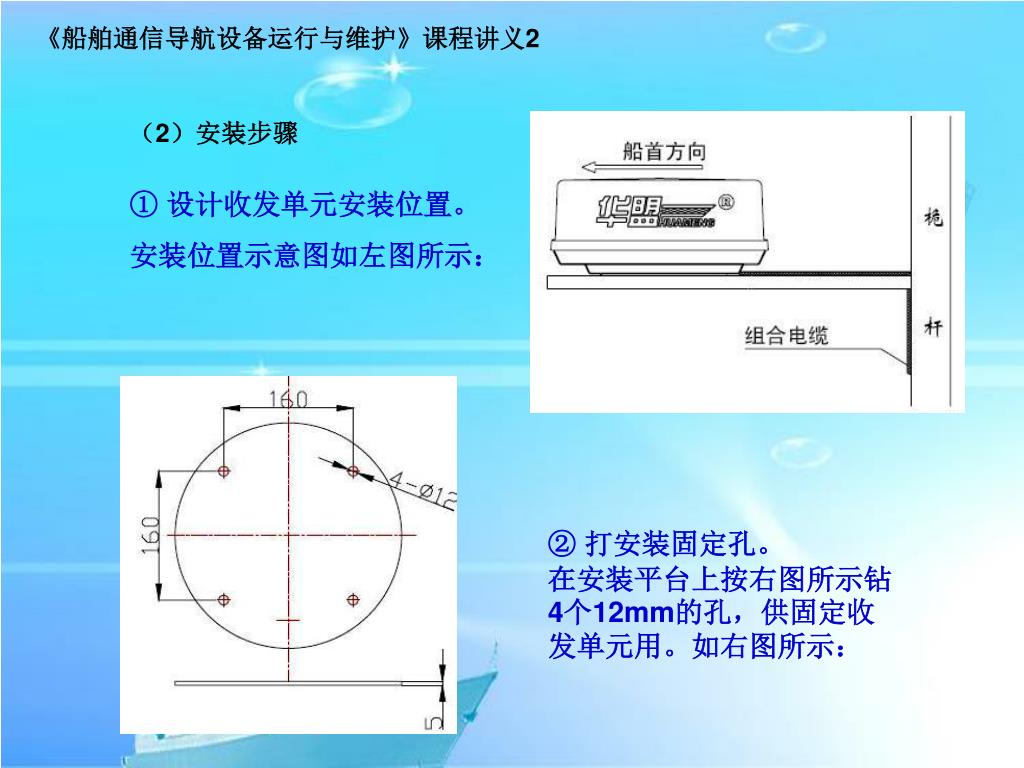

6. 《船舶通信导航设备运行与维护》课程讲义2 （2）安装步骤 ① 设计收发单元安装位置。 安装位置示意图如左图所示： ② 打安装固定孔。 在安装平台上按右图所示钻4个12mm的孔，供固定收发单元用。如右图所示：

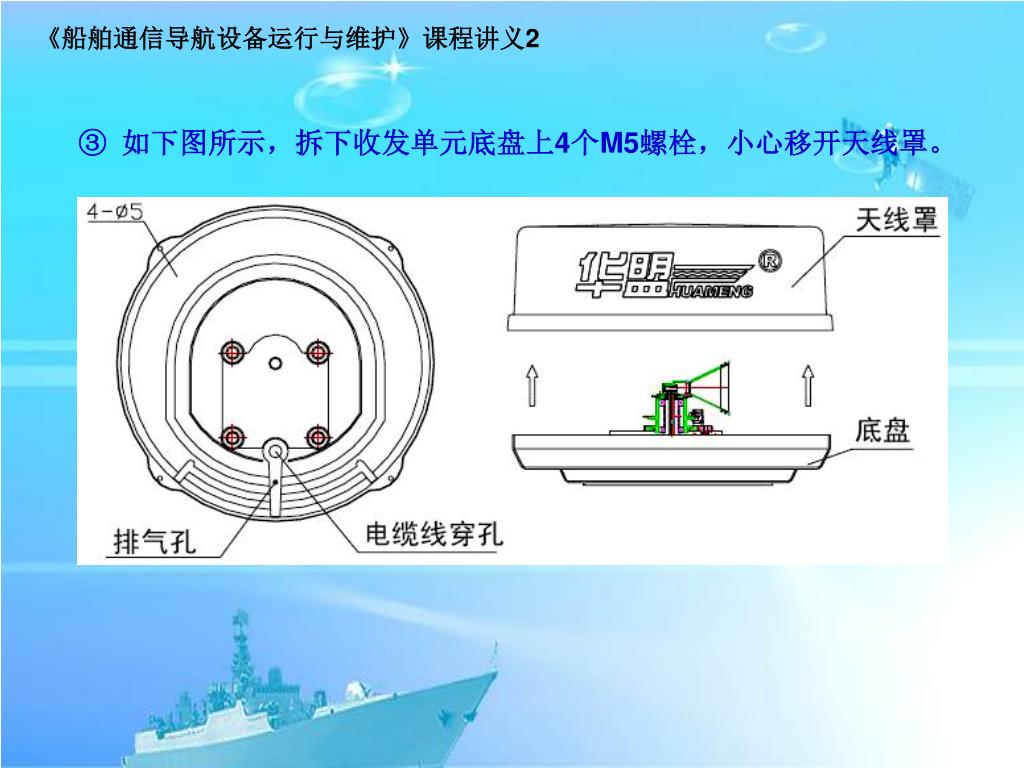

7. 《船舶通信导航设备运行与维护》课程讲义2 ③ 如下图所示，拆下收发单元底盘上4个M5螺栓，小心移开天线罩。

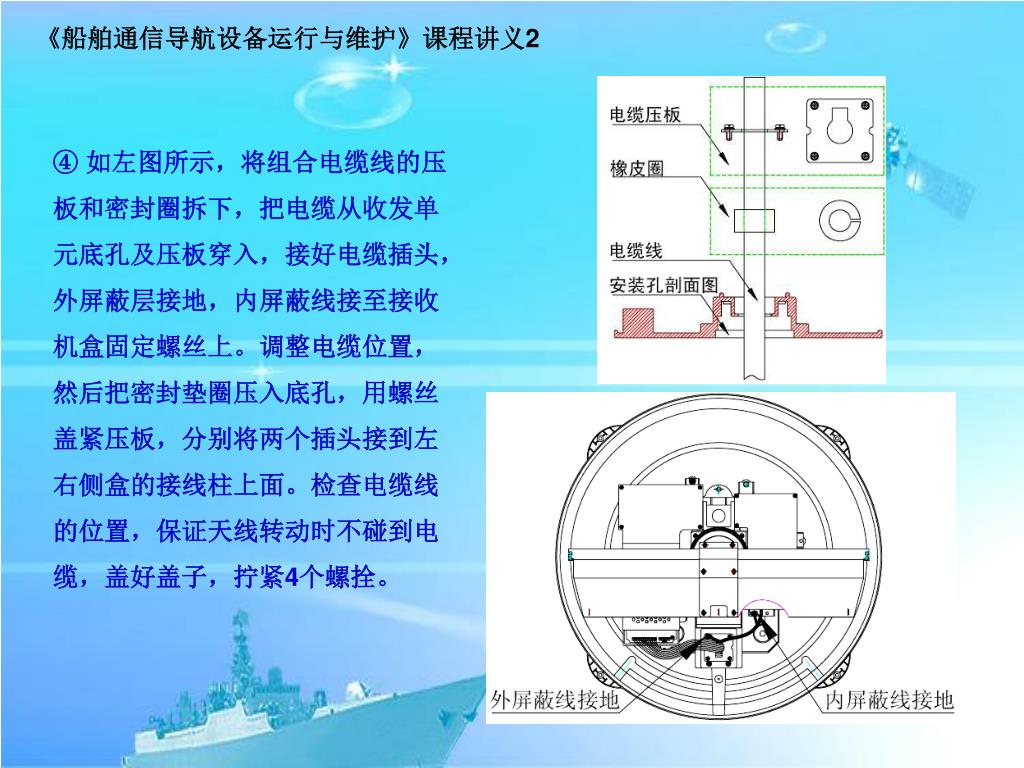

8. 《船舶通信导航设备运行与维护》课程讲义2 ④ 如左图所示，将组合电缆线的压板和密封圈拆下，把电缆从收发单元底孔及压板穿入，接好电缆插头，外屏蔽层接地，内屏蔽线接至接收机盒固定螺丝上。调整电缆位置，然后把密封垫圈压入底孔，用螺丝盖紧压板，分别将两个插头接到左右侧盒的接线柱上面。检查电缆线的位置，保证天线转动时不碰到电缆，盖好盖子，拧紧4个螺拴。

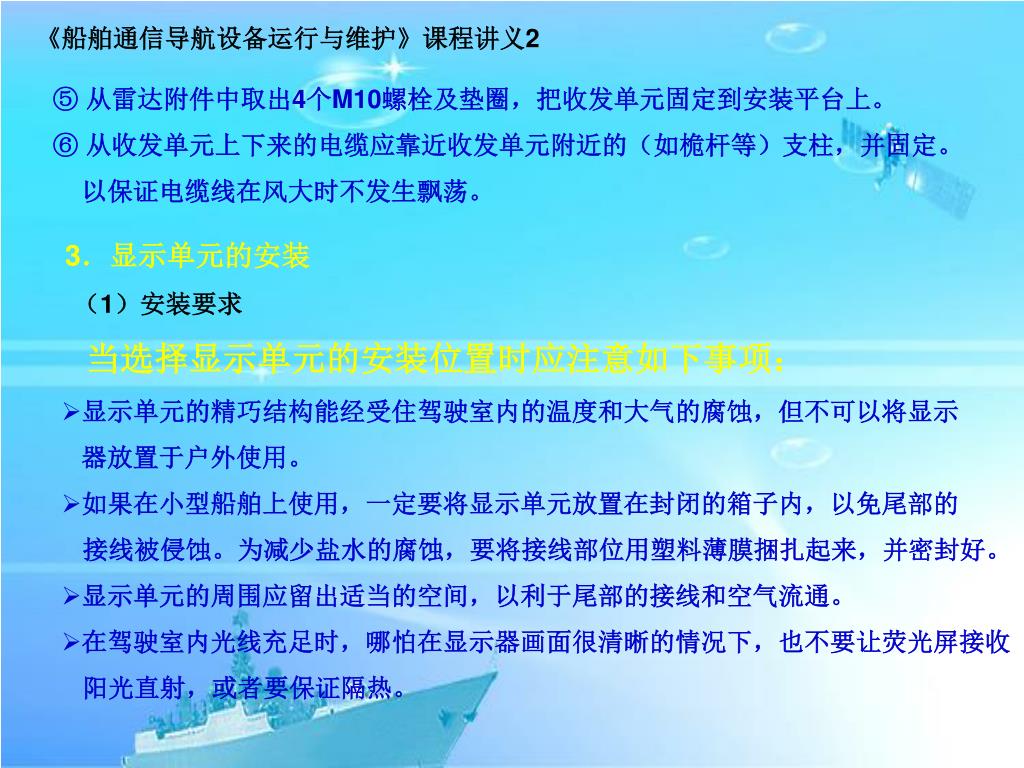

9. 《船舶通信导航设备运行与维护》课程讲义2 ⑤ 从雷达附件中取出4个M10螺栓及垫圈，把收发单元固定到安装平台上。 ⑥ 从收发单元上下来的电缆应靠近收发单元附近的（如桅杆等）支柱，并固定。 以保证电缆线在风大时不发生飘荡。 • 3．显示单元的安装 • （1）安装要求 • 当选择显示单元的安装位置时应注意如下事项： • 显示单元的精巧结构能经受住驾驶室内的温度和大气的腐蚀，但不可以将显示 器放置于户外使用。 • 如果在小型船舶上使用，一定要将显示单元放置在封闭的箱子内，以免尾部的 接线被侵蚀。为减少盐水的腐蚀，要将接线部位用塑料薄膜捆扎起来，并密封好。 • 显示单元的周围应留出适当的空间，以利于尾部的接线和空气流通。 • 在驾驶室内光线充足时，哪怕在显示器画面很清晰的情况下，也不要让荧光屏接收 阳光直射，或者要保证隔热。

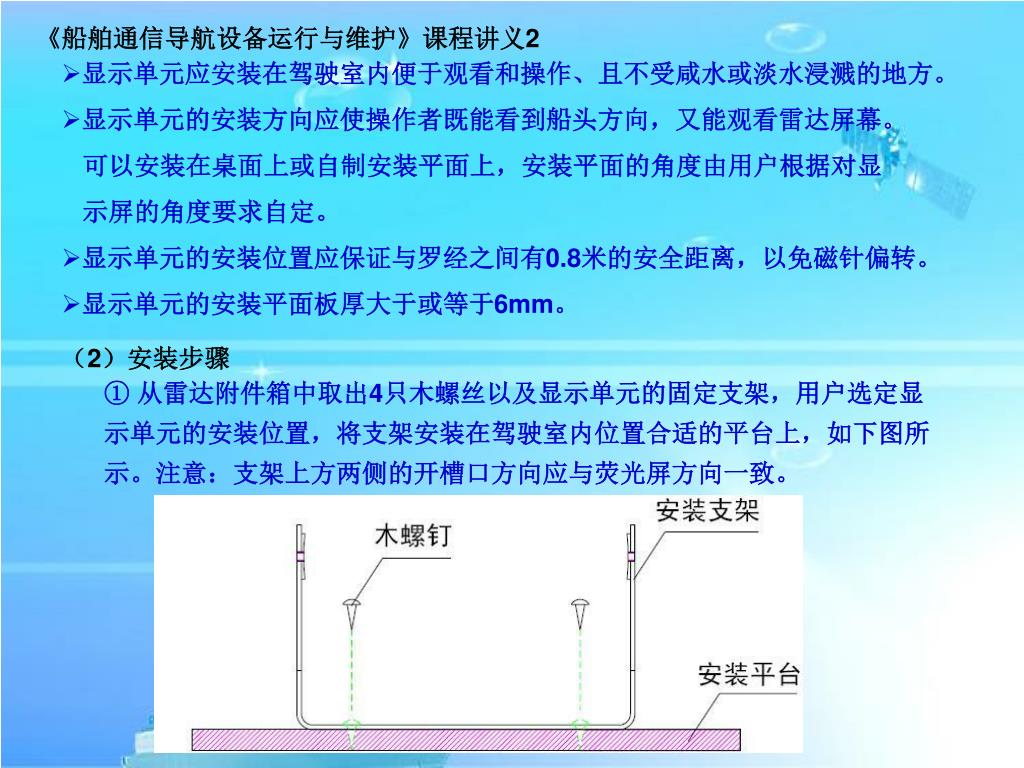

10. 《船舶通信导航设备运行与维护》课程讲义2 • 显示单元应安装在驾驶室内便于观看和操作、且不受咸水或淡水浸溅的地方。 • 显示单元的安装方向应使操作者既能看到船头方向，又能观看雷达屏幕。 可以安装在桌面上或自制安装平面上，安装平面的角度由用户根据对显 示屏的角度要求自定。 • 显示单元的安装位置应保证与罗经之间有0.8米的安全距离，以免磁针偏转。 • 显示单元的安装平面板厚大于或等于6mm。 （2）安装步骤 ① 从雷达附件箱中取出4只木螺丝以及显示单元的固定支架，用户选定显示单元的安装位置，将支架安装在驾驶室内位置合适的平台上，如下图所示。注意：支架上方两侧的开槽口方向应与荧光屏方向一致。

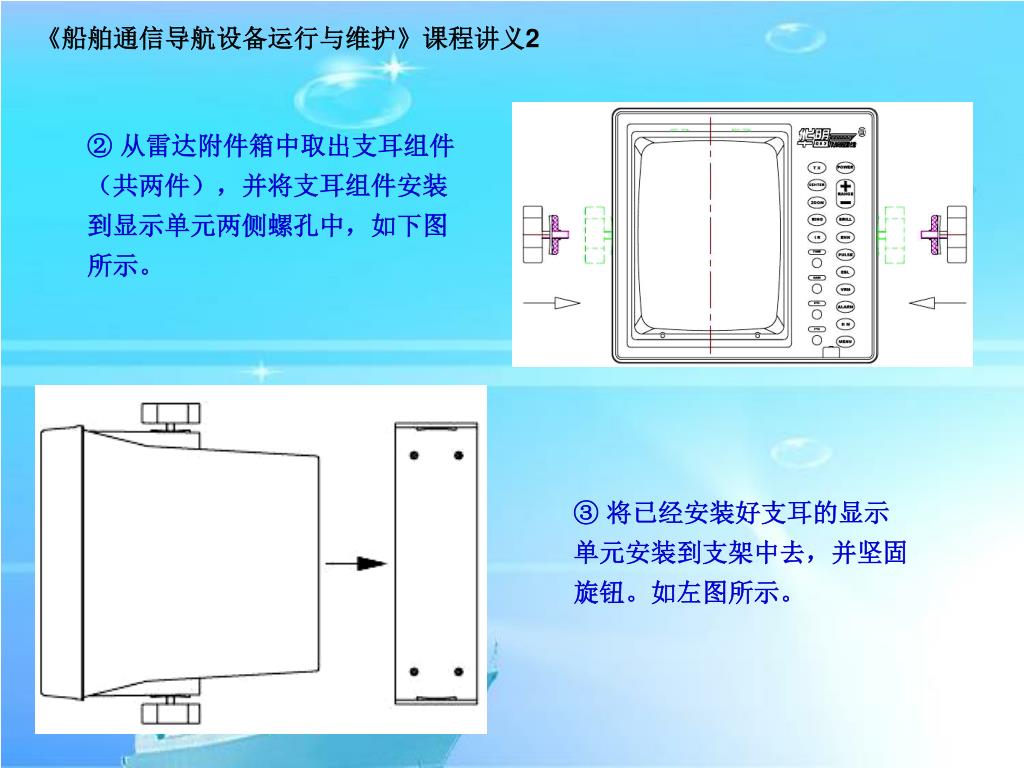

11. 《船舶通信导航设备运行与维护》课程讲义2 ② 从雷达附件箱中取出支耳组件（共两件），并将支耳组件安装到显示单元两侧螺孔中，如下图所示。 ③ 将已经安装好支耳的显示单元安装到支架中去，并坚固旋钮。如左图所示。

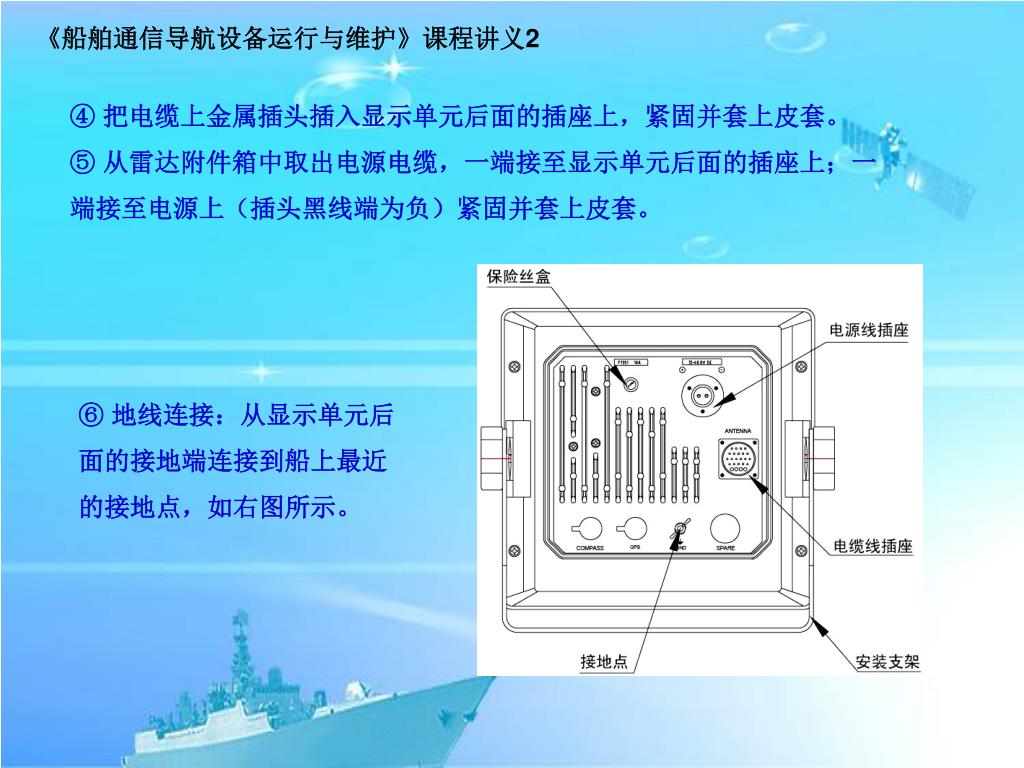

12. 《船舶通信导航设备运行与维护》课程讲义2 ④ 把电缆上金属插头插入显示单元后面的插座上，紧固并套上皮套。 ⑤ 从雷达附件箱中取出电源电缆，一端接至显示单元后面的插座上；一端接至电源上（插头黑线端为负）紧固并套上皮套。 ⑥ 地线连接：从显示单元后面的接地端连接到船上最近的接地点，如右图所示。

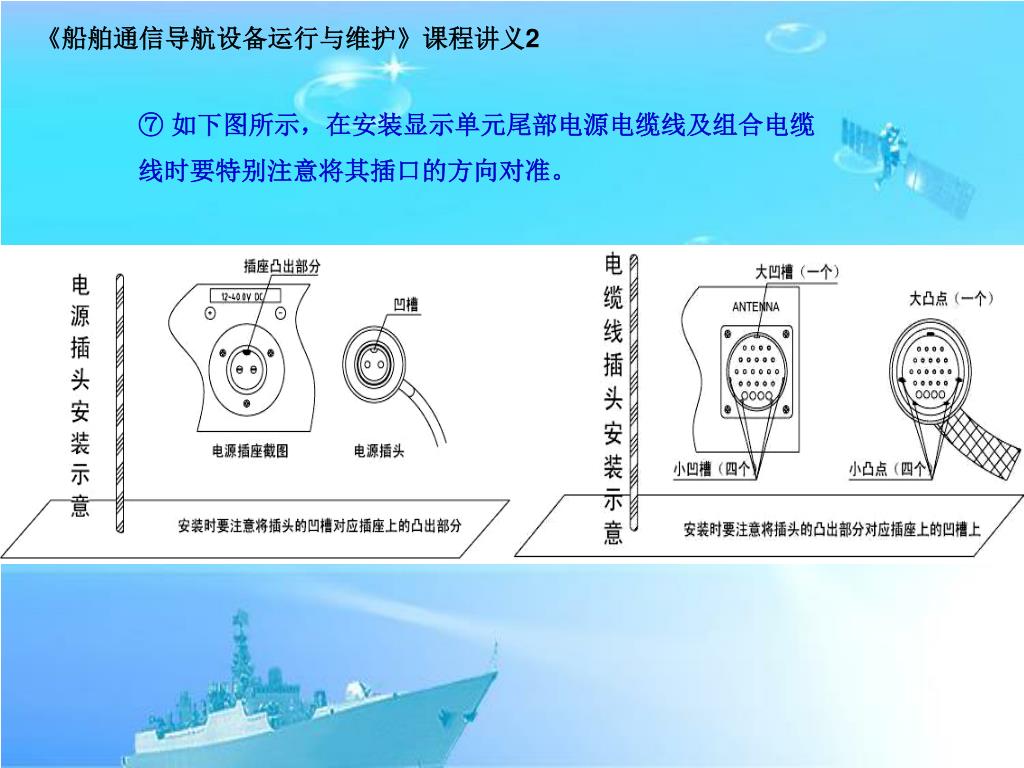

13. 《船舶通信导航设备运行与维护》课程讲义2 ⑦ 如下图所示，在安装显示单元尾部电源电缆线及组合电缆线时要特别注意将其插口的方向对准。

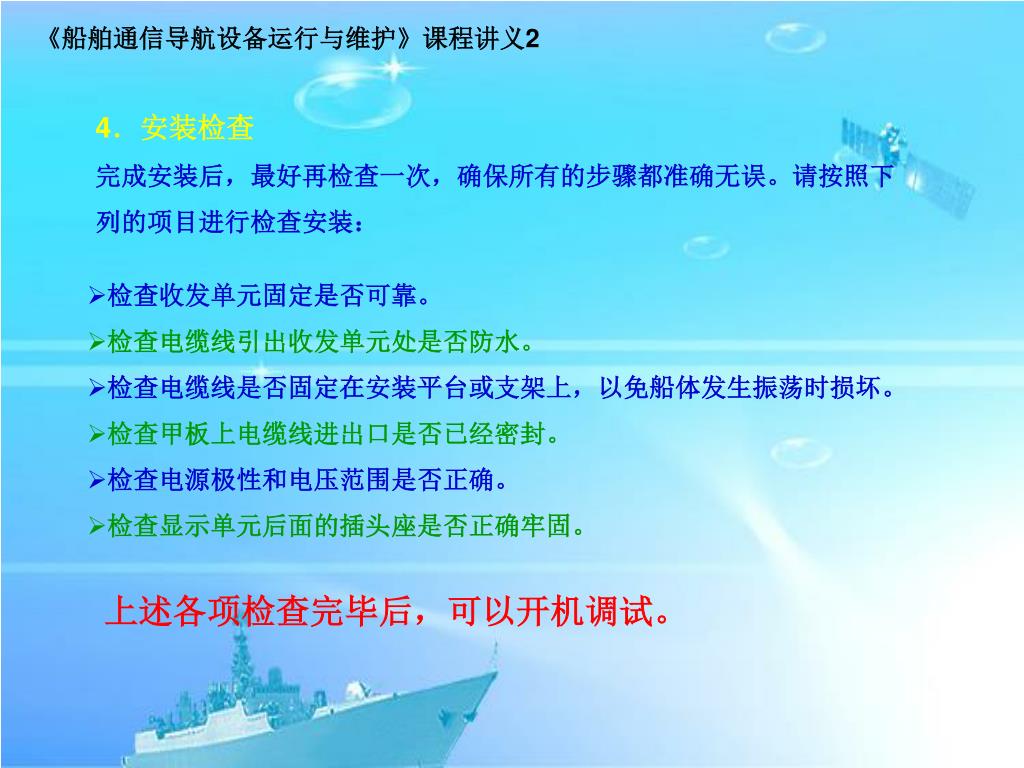

14. 《船舶通信导航设备运行与维护》课程讲义2 4．安装检查 完成安装后，最好再检查一次，确保所有的步骤都准确无误。请按照下列的项目进行检查安装： • 检查收发单元固定是否可靠。 • 检查电缆线引出收发单元处是否防水。 • 检查电缆线是否固定在安装平台或支架上，以免船体发生振荡时损坏。 • 检查甲板上电缆线进出口是否已经密封。 • 检查电源极性和电压范围是否正确。 • 检查显示单元后面的插头座是否正确牢固。 上述各项检查完毕后，可以开机调试。

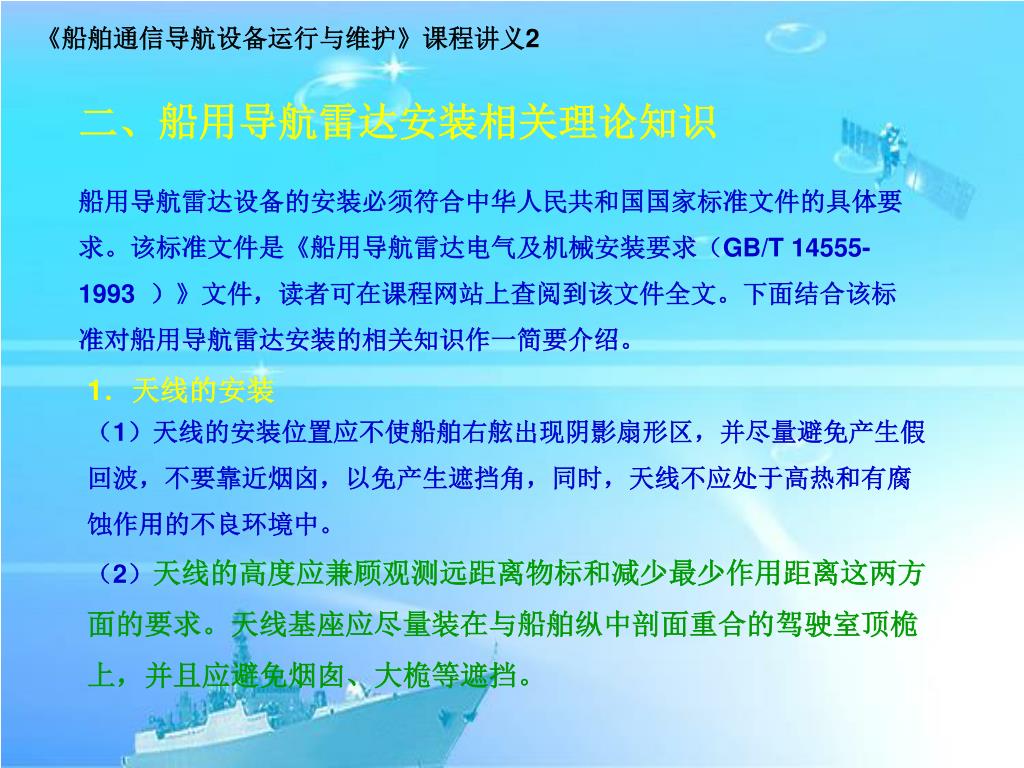

15. 《船舶通信导航设备运行与维护》课程讲义2 二、船用导航雷达安装相关理论知识 船用导航雷达设备的安装必须符合中华人民共和国国家标准文件的具体要求。该标准文件是《船用导航雷达电气及机械安装要求（GB/T 14555-1993  ）》文件，读者可在课程网站上查阅到该文件全文。下面结合该标准对船用导航雷达安装的相关知识作一简要介绍。 1．天线的安装 （1）天线的安装位置应不使船舶右舷出现阴影扇形区，并尽量避免产生假回波，不要靠近烟囟，以免产生遮挡角，同时，天线不应处于高热和有腐蚀作用的不良环境中。 （2）天线的高度应兼顾观测远距离物标和减少最少作用距离这两方面的要求。天线基座应尽量装在与船舶纵中剖面重合的驾驶室顶桅上，并且应避免烟囱、大桅等遮挡。

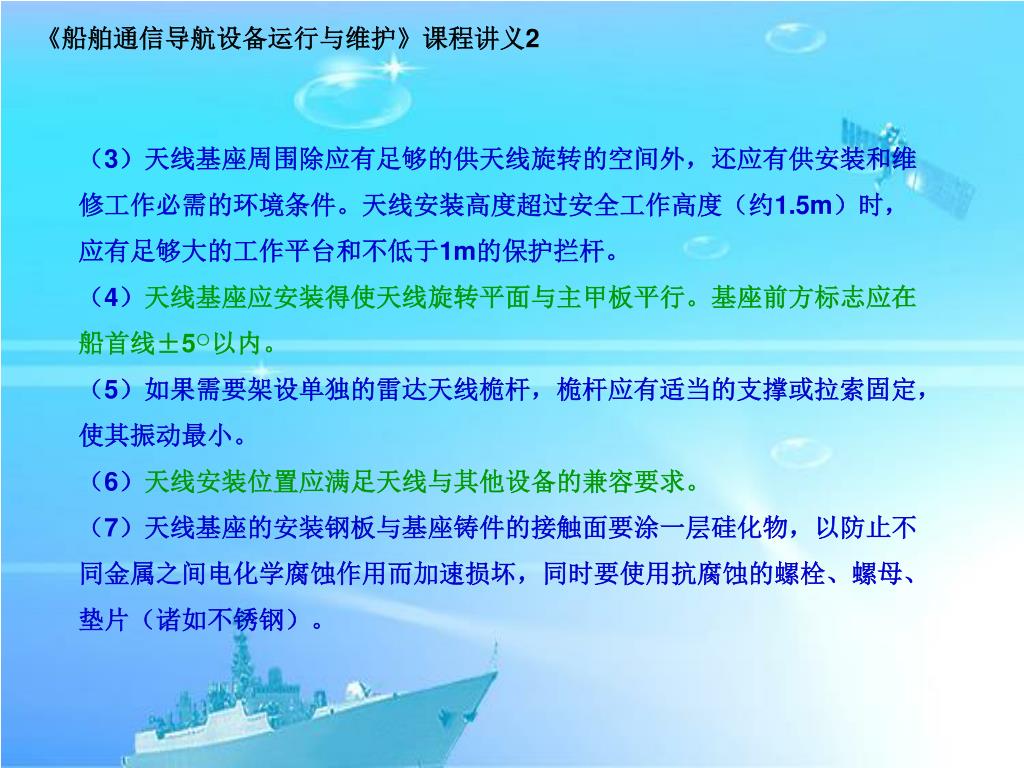

16. 《船舶通信导航设备运行与维护》课程讲义2 （3）天线基座周围除应有足够的供天线旋转的空间外，还应有供安装和维修工作必需的环境条件。天线安装高度超过安全工作高度（约1.5m）时，应有足够大的工作平台和不低于1m的保护拦杆。 （4）天线基座应安装得使天线旋转平面与主甲板平行。基座前方标志应在船首线±5○以内。 （5）如果需要架设单独的雷达天线桅杆，桅杆应有适当的支撑或拉索固定，使其振动最小。 （6）天线安装位置应满足天线与其他设备的兼容要求。 （7）天线基座的安装钢板与基座铸件的接触面要涂一层硅化物，以防止不同金属之间电化学腐蚀作用而加速损坏，同时要使用抗腐蚀的螺栓、螺母、垫片（诸如不锈钢）。

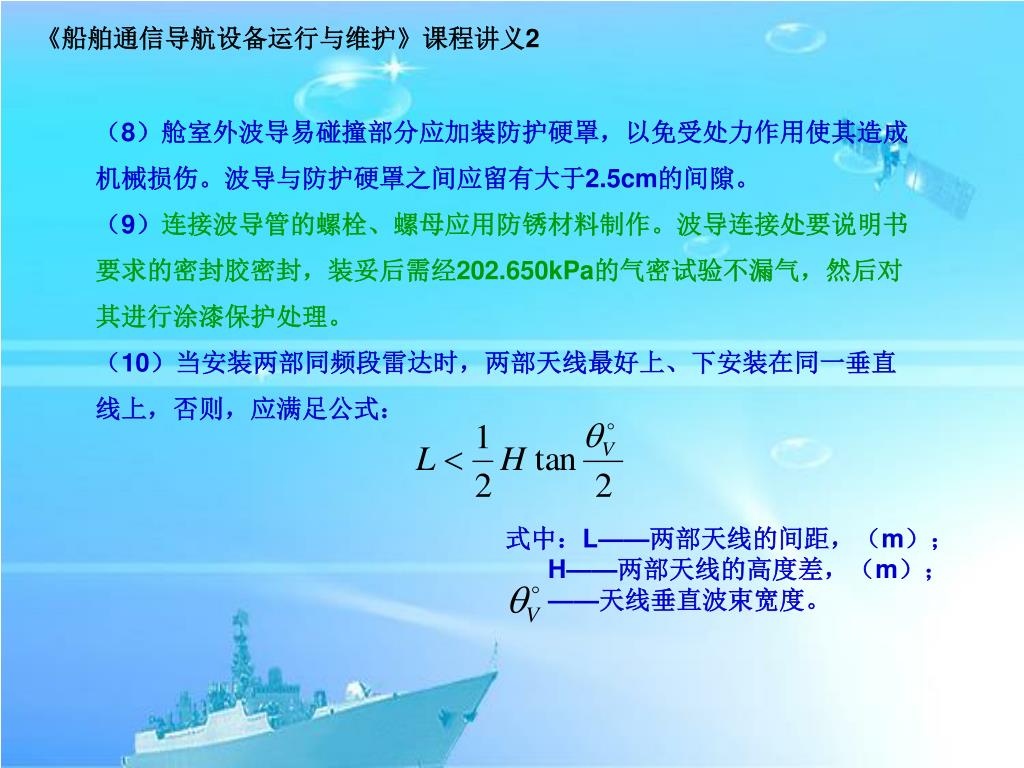

17. 《船舶通信导航设备运行与维护》课程讲义2 （8）舱室外波导易碰撞部分应加装防护硬罩，以免受处力作用使其造成机械损伤。波导与防护硬罩之间应留有大于2.5cm的间隙。 （9）连接波导管的螺栓、螺母应用防锈材料制作。波导连接处要说明书要求的密封胶密封，装妥后需经202.650kPa的气密试验不漏气，然后对其进行涂漆保护处理。 （10）当安装两部同频段雷达时，两部天线最好上、下安装在同一垂直线上，否则，应满足公式： 式中：L——两部天线的间距，（m）； H——两部天线的高度差，（m）； ——天线垂直波束宽度。

18. 《船舶通信导航设备运行与维护》课程讲义2 2．雷达收发机的安装 雷达收发机应尽可能装在天线的正下方，并且满足雷达收发机与其他设备的兼容要求。 （1）天线与收发机之间的波导应尽可能地短，最好成直线通向收发机。尽量减少 使用波导弯头，后者一般不应超过5个。软波导不能作扭波导弯头使用。与软 波导对接的普通波导，在靠近法兰端处必须特别注意固定牢靠，不得晃动。接 软波导时不能拉得过紧。对于S波段雷达的微波同轴电缆的弯曲程度，应严格 符合说明书要求。 （2）收发机与显示器之间的距离应在1m以上，当有钢质舱壁遮挡时，可适当减小。 （3）收发机与磁罗经的间距应大于说明书规定的磁罗经安全距离。 （4）收发机应装在通风良好的干燥舱室内，安装高度及周围空间要便于维修。 （5）天线与收发机之间所需要的波导尺寸，必须精确测量，以保证波导与收发机 出口端妥善连接。收发机出口波导端面应加专用的隔水薄膜。 （6）收发机至显示器的同轴电缆长度不应超过说明书的要求。

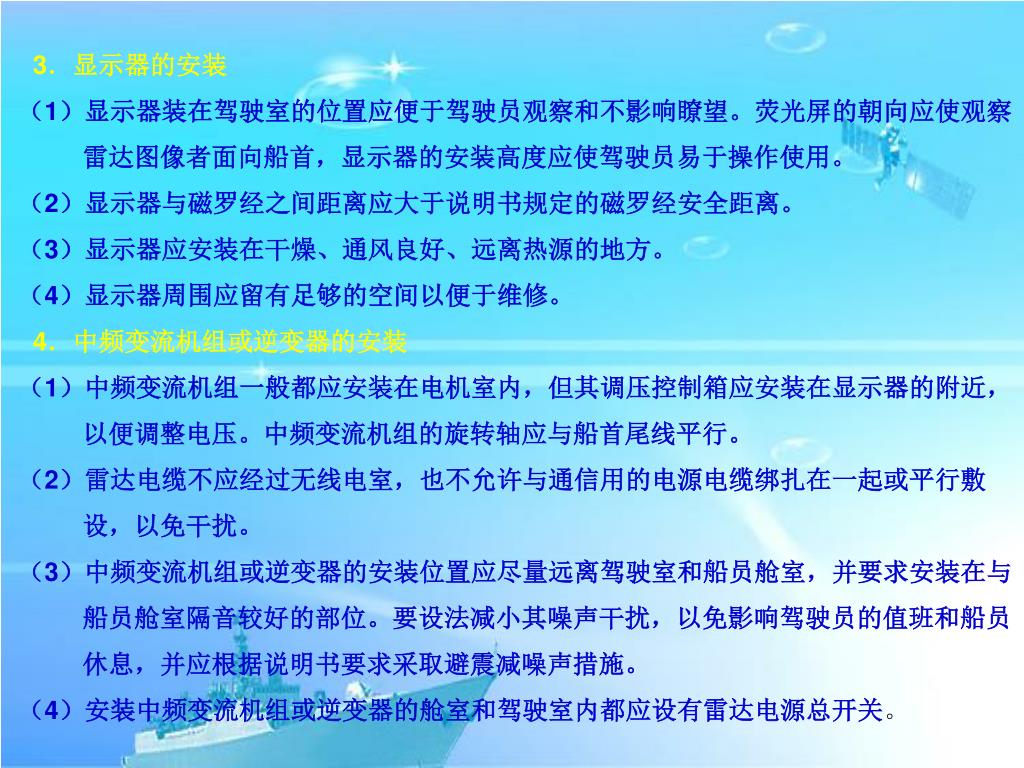

19. 3．显示器的安装 （1）显示器装在驾驶室的位置应便于驾驶员观察和不影响瞭望。荧光屏的朝向应使观察 雷达图像者面向船首，显示器的安装高度应使驾驶员易于操作使用。 （2）显示器与磁罗经之间距离应大于说明书规定的磁罗经安全距离。 （3）显示器应安装在干燥、通风良好、远离热源的地方。 （4）显示器周围应留有足够的空间以便于维修。 4．中频变流机组或逆变器的安装 （1）中频变流机组一般都应安装在电机室内，但其调压控制箱应安装在显示器的附近， 以便调整电压。中频变流机组的旋转轴应与船首尾线平行。 （2）雷达电缆不应经过无线电室，也不允许与通信用的电源电缆绑扎在一起或平行敷 设，以免干扰。 （3）中频变流机组或逆变器的安装位置应尽量远离驾驶室和船员舱室，并要求安装在与 船员舱室隔音较好的部位。要设法减小其噪声干扰，以免影响驾驶员的值班和船员 休息，并应根据说明书要求采取避震减噪声措施。 （4）安装中频变流机组或逆变器的舱室和驾驶室内都应设有雷达电源总开关。

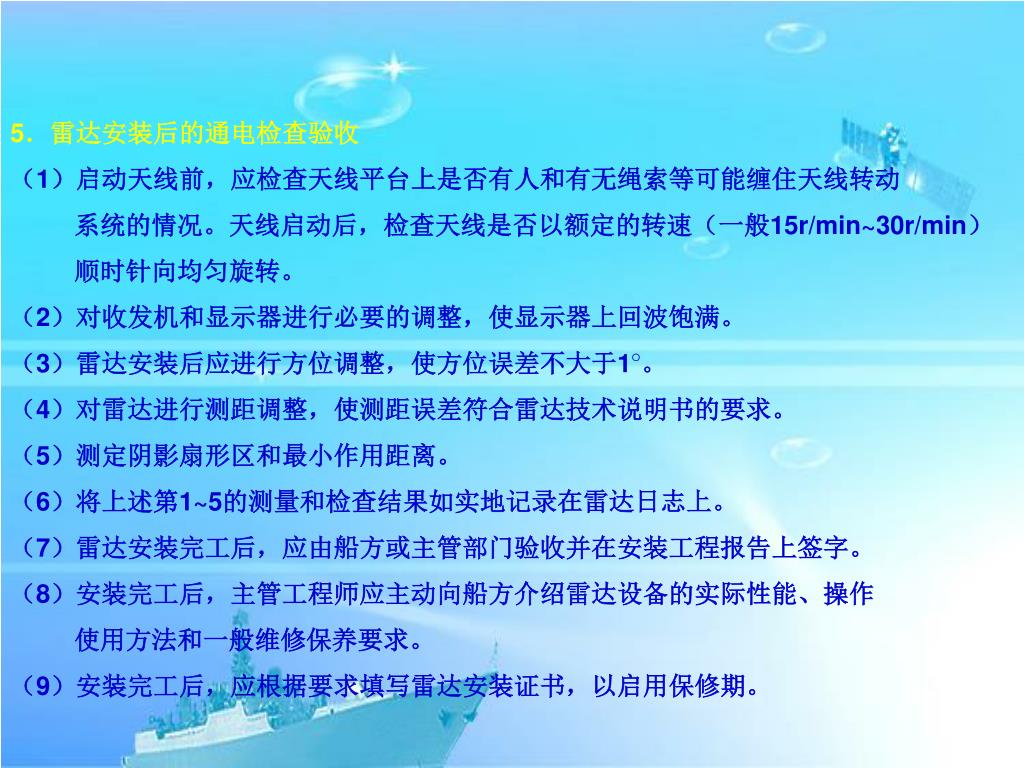

20. 5．雷达安装后的通电检查验收 （1）启动天线前，应检查天线平台上是否有人和有无绳索等可能缠住天线转动 系统的情况。天线启动后，检查天线是否以额定的转速（一般15r/min~30r/min） 顺时针向均匀旋转。 （2）对收发机和显示器进行必要的调整，使显示器上回波饱满。 （3）雷达安装后应进行方位调整，使方位误差不大于1○。 （4）对雷达进行测距调整，使测距误差符合雷达技术说明书的要求。 （5）测定阴影扇形区和最小作用距离。 （6）将上述第1~5的测量和检查结果如实地记录在雷达日志上。 （7）雷达安装完工后，应由船方或主管部门验收并在安装工程报告上签字。 （8）安装完工后，主管工程师应主动向船方介绍雷达设备的实际性能、操作 使用方法和一般维修保养要求。 （9）安装完工后，应根据要求填写雷达安装证书，以启用保修期。
