情報基盤研究の取組みについて 平成20年11月 国土交通省国土技術政策総合研究所 高度情報化研究センター情報基盤研究室

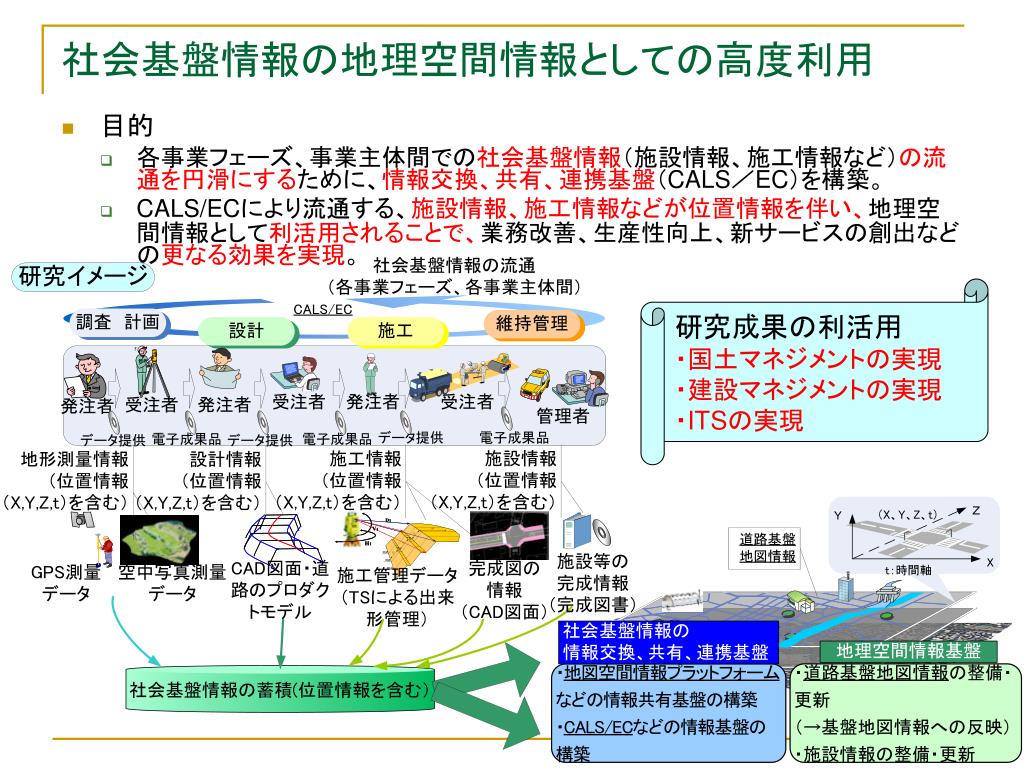

社会基盤情報の地理空間情報としての高度利用社会基盤情報の地理空間情報としての高度利用 • 目的 • 各事業フェーズ、事業主体間での社会基盤情報（施設情報、施工情報など）の流通を円滑にするために、情報交換、共有、連携基盤（CALS／EC）を構築。 • CALS/ECにより流通する、施設情報、施工情報などが位置情報を伴い、地理空間情報として利活用されることで、業務改善、生産性向上、新サービスの創出などの更なる効果を実現。 研究成果の利活用 ・国土マネジメントの実現 ・建設マネジメントの実現 ・ITSの実現
計測点 ＸＹZ 既知点Ａ ＸＹＺ 既知点Ｂ ＸＹＺ トータルステーション（TS）を用いた出来形管理 • 取組背景 • 中小・中堅建設業者でも導入しやすい情報化施工メニューの提案。 • 広く普及が見込まれる工種（土工（道路土工、河川土工））に着目 • 取組状況 • トータルステーションを用いた出来形管理の試行工事を平成17、18年度は道路土工、平成19年度は河川土工を対象に実施 • 平成20年4月に「施工管理データを搭載したトータルステーションによる出来形管理要領（案）」を公開 計測順序例 出来形管理用ＴＳの画面 ２） １） ２） １）管理断面名と出来形計測点番号の指定 ２）ターゲットの視準 ３）出来形計測点の計測 ４）出来形計測データの記録 器械点 ＸＹＺ ３） ４）

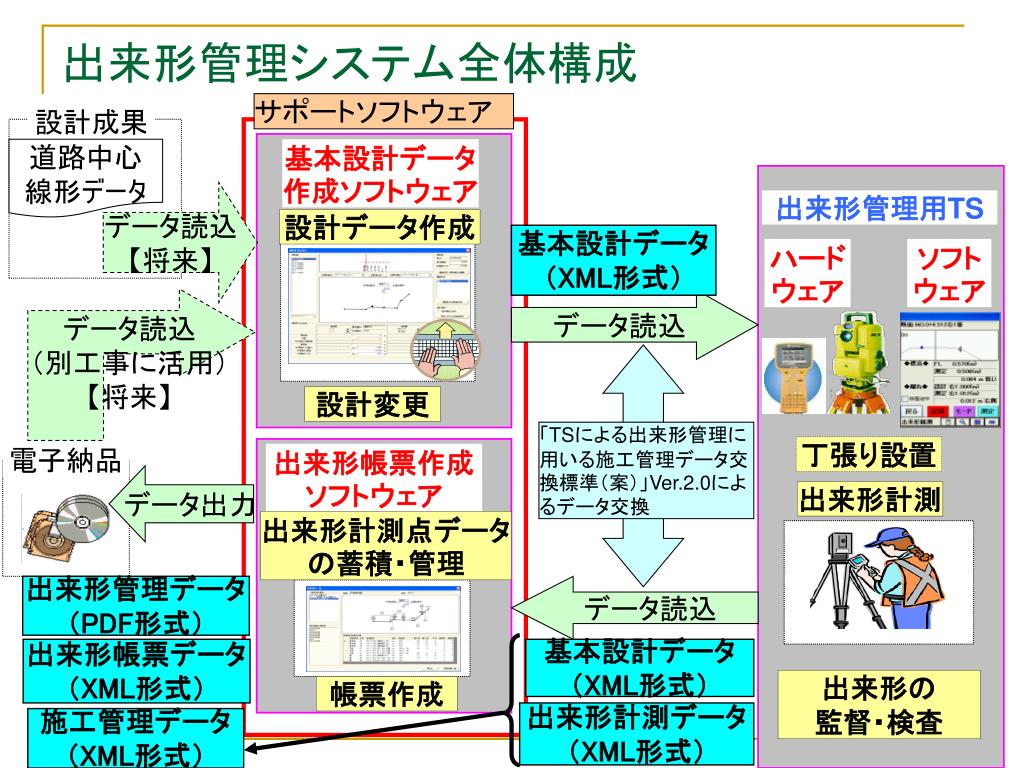

出来形管理システム全体構成 サポートソフトウェア 設計成果 道路中心線形データ 基本設計データ作成ソフトウェア データ読込 【将来】 出来形管理用TS 設計データ作成 基本設計データ（XML形式） ハードウェア ソフトウェア データ読込 データ読込 （別工事に活用） 【将来】 設計変更 「TSによる出来形管理に用いる施工管理データ交換標準（案）」Ver.2.0によるデータ交換 丁張り設置 電子納品 出来形帳票作成ソフトウェア データ出力 出来形計測 出来形計測点データの蓄積・管理 出来形管理データ （PDF形式） データ読込 出来形帳票データ （XML形式） 基本設計データ（XML形式） 出来形の 監督・検査 帳票作成 出来形計測データ（XML形式） 施工管理データ （XML形式）
TS出来形管理における課題と今後の展開 • 課題 • 基本設計データ作成が手間 →現状は道路中心線データは流通していないが、今後、設計段階から流通することとなっている。 • 今後の展開 • 出来形管理の対象を広げる。 →対象工種の追加。 舗装、道路付随工種、ダム等 • TS以外の計測機器で出来形管理。 →RTK－GPSを用いた出来形管理の検討
