任务一:板式无碴轨道道床的施工
This presentation is the property of its rightful owner.
Sponsored Links
1 / 16

任务一:板式无碴轨道道床的施工 PowerPoint PPT Presentation


  • 86 Views
  • Uploaded on
  • Presentation posted in: General

任务一:板式无碴轨道道床的施工. 能力 目标. (1)运用无碴轨道结构的施工技术,进行无碴轨道道床的施工及技术指导能力 ( 2 )培养团结协作的精神 ( 3 )具有良好的岗位责任感和理论与实践结合的综合应用能力. 知识目标. (1) 了解轨道板运输;. (2) 熟悉 CA 砂浆灌注施工过程;. (3) 掌握轨道板铺设的施工工序及注意事项。. 无碴轨道结构. 板式无碴轨道是由预制的轨道板、混凝土底座,以及介于两者之间的 CA 砂浆填充层组成,在两块轨道板之间设凸形挡台以承受纵、横向水平力。.

Download Presentation

任务一:板式无碴轨道道床的施工

An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -

Presentation Transcript


4461428

任务一:板式无碴轨道道床的施工


4461428

能力

目标

(1)运用无碴轨道结构的施工技术,进行无碴轨道道床的施工及技术指导能力

(2)培养团结协作的精神

(3)具有良好的岗位责任感和理论与实践结合的综合应用能力


4461428

知识目标

(1)了解轨道板运输;

(2)熟悉CA砂浆灌注施工过程;

(3)掌握轨道板铺设的施工工序及注意事项。


4461428

无碴轨道结构


4461428

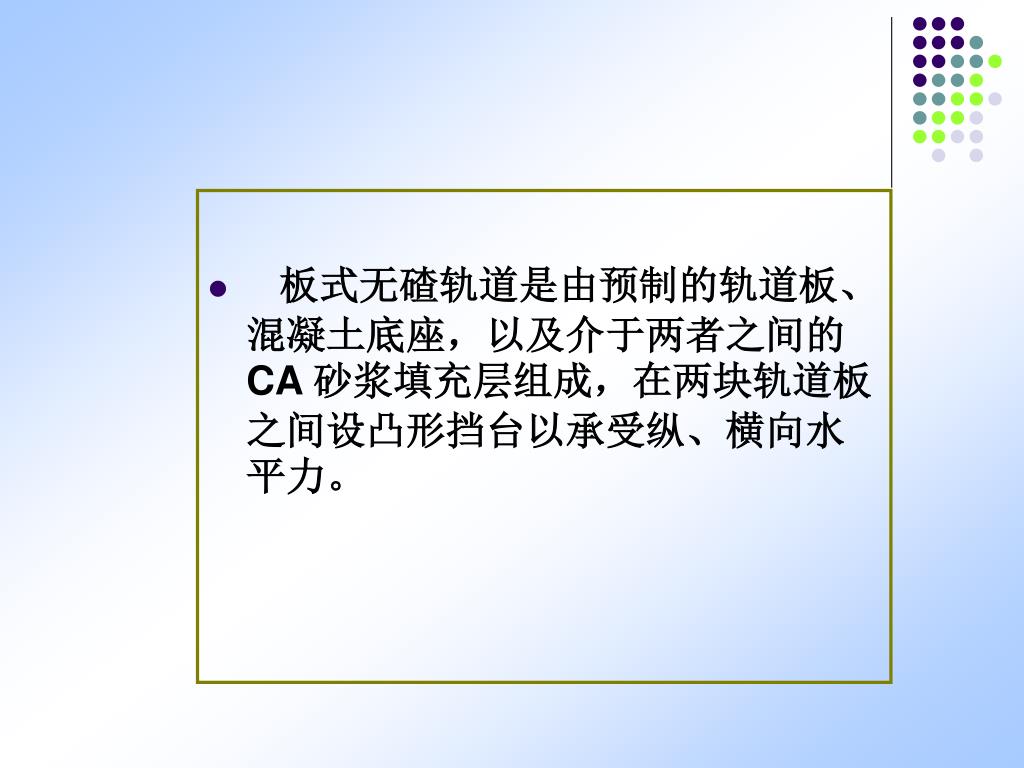

  • 板式无碴轨道是由预制的轨道板、混凝土底座,以及介于两者之间的CA 砂浆填充层组成,在两块轨道板之间设凸形挡台以承受纵、横向水平力。


4461428

  • 板式无碴轨道施工技术,混凝土底座及凸形挡台施工、轨道板铺设、CA 砂浆灌注、等一系列关键技术,对城市高架轻轨、高速铁路桥梁等工程推广此项新技术具有重要参考价值和实用价值。


4461428

道床的铺设工序

轨道板的运输

轨道板的铺设

CA砂浆灌注


4461428

本节课的问题

(1) 轨道板运输到现场的方式是什么?

(2) 轨道板铺设的施工工艺是什么?

(3) CA砂浆灌注的施工工艺及质量要求。


4461428

观看

影音

影音播放2

影音播放1


4461428

分组讨论:

(2)无碴轨道道床铺设的施工工序

(3)道床铺设过程中的人员协作关系


4461428

深化铺轨施工过程:

影音播放


4461428

训练:CA砂浆特性CA 砂浆由水泥、乳化沥青、细骨料(砂)、混合料、水、铝粉、各种外加剂等多种原材料组成,CA 砂浆作为板式轨道混凝土底座与轨道板间的弹性调整层,是一种具有混凝土的刚性和沥青的弹性的半刚性体。


4461428

训练一: CA砂浆抗压强度测试

CA砂浆抗压强度试验采用“单轴压缩法”进行。试件为70.7×70.7×70.7 mm 的立方体,利用压力试验机以每min试件变形0.5 mm加载速率匀速加载,当压力不再上升时停止加载,其压力最大值即为该试件在各龄期时的抗压强度。


4461428

训练二:流动度

CA 砂浆流动度与可工作时间是保证板式轨道CA 砂浆现场灌注施工质量的重要指标。

CA砂浆流动度的试验采用“漏斗法”进行。将配制好的砂浆注入漏斗内,打开出口阀门,同时开始计时,砂浆从漏斗全部流出所经历的时问,即为砂浆的流动度——t(以s计)。


4461428

总结重点

如何保证轨道板的吊装铺设及调整至精确位置。


4461428

课业布置

查阅书籍,利用网络资源,系统分析无碴轨道较有碴轨道的优点,缺点,及施工中的排水要求,下次课交。
