1. Racionalització del consum energètic a la nostra comunitat de veïns Belen Aragon - David Calpe - Ana Campos - Elena Gallardo - Adrian Llorente - Alba Rosa Alumnes de 4t d’ESO de l’IES Bellvitge, curs 2005-06. Àrea de Tecnologia

2. IMPORTÀNCIA DEL CONSUM RACIONAL D’ENERGIA • Més de la meitat de l’energia que consumim s’obté cremant combustibles fòssils. • La meitat de l’energia que consumim és innecessària. • La producció d’energia depèn de la nostra demanda com a consumidors. • Tot el que puguem estalviar en el consum representa el triple d’estalvi en recursos energètics i en emissions nocives.

3. IMPORTÀNCIA DEL CONSUM RACIONAL D’ENERGIA Diuen els experts que consumir menys sense perdre qualitat de vida és possible: • Modificant una mica els nostres hàbits de consum • Utilitzant les tecnologies adequades • Gastant uns diners que a la llarga s’acaben amortitzant

4. ELECCIÓ DEL PROJECTE El nostre barri, Bellvitge, a l’Hospitalet de Llobregat, és molt homogeni. La llum del sol no té molts impediments per a ser aprofitada: • Edificis orientats N-S i separats 30 m entre sí. • 155 m2 de terrat per comunitat. Però abans de proposar qualsevol utilització d’energies renovables cal minimitzar el consum energètic.

5. DESCRIPCIÓ DEL PROJECTE Elecció d’una comunitat de veïns tipus. Presa de dades • Funcionament de les instal·lacions que consumeixen energia elèctrica • Consum energètic i contribució al deteriorament mediambiental Recull de criteris d’estalvi energètic • Quant a la il·luminació • Quant al funcionament de l’ascensor Propostes d’estalvi energètic en la nostra escala de veïns • Funcionament racional de la instal·lació • Elecció de làmpades i tecnologies Càlculs • D’estalvi energètic • De sobrecost de la instal·lació Conclusions

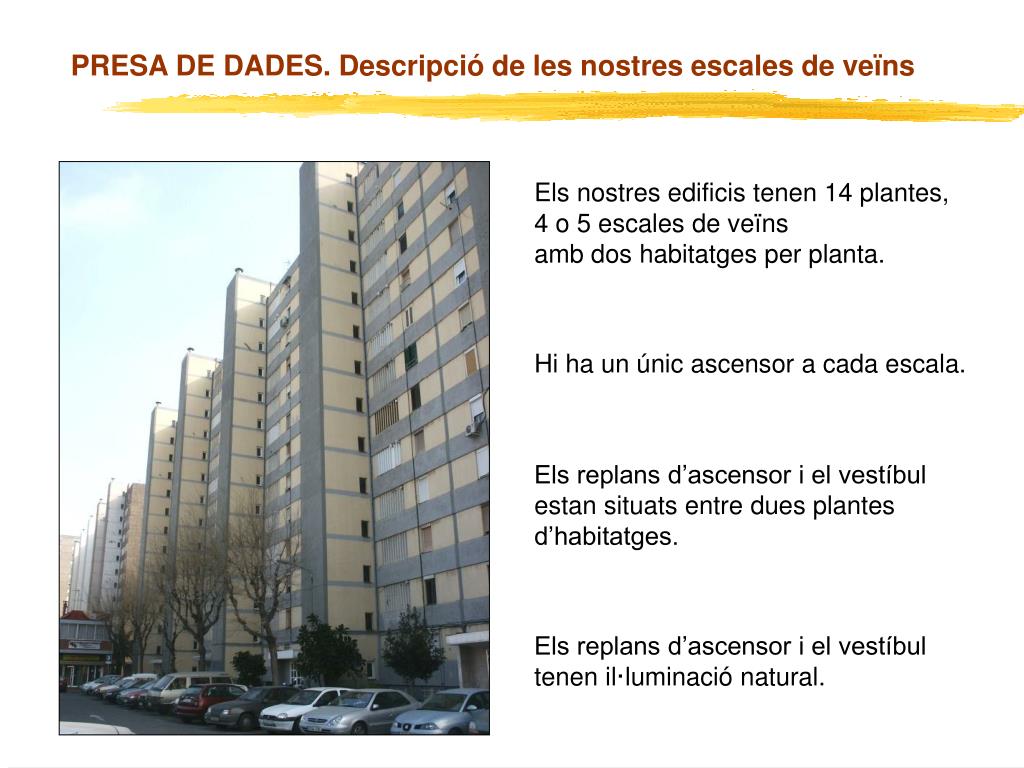

6. PRESA DE DADES. Descripció de les nostres escales de veïns Els nostres edificis tenen 14 plantes, 4 o 5 escales de veïns amb dos habitatges per planta. Hi ha un únic ascensor a cada escala. Els replans d’ascensor i el vestíbul estan situats entre dues plantes d’habitatges. Els replans d’ascensor i el vestíbul tenen il·luminació natural.

7. PRESA DE DADES. Estudi de la facturació elèctrica A una escala de veïns tipus consumim 3.655 kWh/any que correspon a 0,3 tep i unes emissions de 160 kg de CO2 per família i any 0,01 tep i unes emissions de 5,6 kg de CO2 La despesa econòmica és molt petita: 18 € per família i any. En el conjunt de tot el barri* les xifres ja són molt importants: 74 tep i unes emissions de 37 tones de CO2 i això sense tenir en compte els consums individuals * A Bellvitge vivim 26.454 persones: unes 6.600 famílies (28 en cada comunitat de veïns)

8. PRESA DE DADES. Funcionament de les instal·lacions actuals Il·luminació i ascensor Al darrer replà, d’accés al terrat, no hi ha il·luminació. Lx - Lz: Fluorescent T8/18W amb sistema d’encesa convencional permanentment encès Replans entre plantes sense sortida d’ascensor: No hi ha il·luminació. L1 - L13: Làmpada d’incandescència 100 W. S’encenen totes alhora amb polsador des de cada planta. La: Fluorescent T8/18W amb sistema d’encesa convencional permanentment encès. L’ascensor té sistema de memòria.

9. RECULL DE CRITERIS D’ESTALVI ENERGÈTIC Il·luminació • Aprofitar al màxim la llum natural • No depassar el nivell d’il·luminació necessari • Utilitzar poques làmpades per aconseguir els nivells de llum adequats • Evitar el consum inútil en zones desocupades • Escollir les làmpades més eficients Ascensor • A la cabina només cal llum quan hi hagi algú • Els sistemes de memòria estalvien viatges inútils • Escollir sistemes per millorar l’eficiència del motor

10. PROPOSTES D’ESTALVI ENERGÈTIC A LA NOSTRA ESCALA Funcionament de la instal·lació d’il·luminació Val la pena il·luminar l’accés al terrat. Lx - Lz Amb una fotocèl·lula es pot ajustar el flux lluminós artificial en funció de la quantitat de llum natural. L0 - L14 Amb una fotocèl·lula es pot aconseguir que el circuit d’il·luminació es tanqui només quan no hagi prou llum natural. T0 - T14 El circuit d’il·luminació dels replans d’habitatges ha d’estar temporitzat. Sa Detector de presència dins la cabina de l’ascensor S1 - S14 Amb sensors als replans de l’ascensor es poden sectoritzar els llums del replans d’habitatges. P0 - P14 Amb un polsador en cada planta es poden encendre manualment només els llums d’aquella planta.

11. PROPOSTES D’ESTALVI ENERGÈTIC A LA NOSTRA ESCALA Elecció de les làmpades més eficients Les làmpades fluorescents són les més eficients Barates Preu Cares Baix Rendiment Alt Elevat Consum Baix Curta Vida útil Llarga

12. PROPOSTES D’ESTALVI ENERGÈTIC A LA NOSTRA ESCALA Elecció de les làmpades més eficients: Fluorescents ENERGÈTICAMENT surten a compte ECONÒMICAMENT sembla que no surten a compte Els tubs fluorescents són més eficients quant més petit és el seu diàmetre. A més, els sistemes d’encesa electrònics augmenten l’eficiència i la vida útil

13. PROPOSTES D’ESTALVI ENERGÈTIC A LA NOSTRA ESCALA Elecció de les làmpades més eficients. Replans d’habitatges i cabina de l’ascensor: enceses freqüents i de curta durada ACTUAL: Bombeta incandescent de 100 W PROPOSTA: Dues bombetes fluorescents de 10 W c/u No es fa malbé amb enceses freqüents Sistema electrònic per permetre enceses freqüents 1.360 lm concentrats Quantitat de llum 1.000 lm repartits 100 W (0,1 kWh) Consum 20 W (0,02 kWh) 1 € Preu 40 € (les dues) 1.000 hores Vida útil 15.000 hores 0,9 cèntims d’€ Cost per hora 0,4 cèntims d’€

14. PROPOSTES D’ESTALVI ENERGÈTIC A LA NOSTRA ESCALA Elecció de les làmpades més eficients. Replans amb sortida d’ascensor: nivell de llum variable, regulat per fotocèl·lula ACTUAL: Fluorescent T8/18 W PROPOSTA: Fluorescent T5/14 W Sistema d’encesa convencional Sistema electrònic d’encesa i regulació 1.300 lm Quantitat de llum 1.350 lm (màxim) 30 W (0,03 kWh) Consum 18 W (0,018 kWh) 8 € Preu 63 € 10.000 hores Vida útil 20.000 hores 0,3 cèntims d’€ Cost per hora 0,46 cèntims d’€

15. PROPOSTES D’ESTALVI ENERGÈTIC A LA NOSTRA ESCALA Elecció de les làmpades més eficients la substitució de les 15 bombetes incandescents actuals per 31 compactes especials de 10 W permet un estalvi energètic del 50% un estalvi econòmic de 0,5 cèntims d’€/h la substitució dels 8 fluorescents T8 actuals per 7 T5/14W permet un estalvi energètic del 70% un sobrecost econòmic de 0,1 cèntims d’€/h la nostra proposta permet estalviar més del 55% d’energia

16. CONCLUSIONS la nostra proposta permet estalviar més del 55% d’energia. Suposa un estalvi anual a la comunitat: ENERGÈTIC: de 866,71 kWh que corresponen a 0,07 tep i unes emissions de 37,36 kg de CO2. ECONÒMIC: de 0,4 cèntims d’€ per cada hora de funcionament. Si aquestes mesures s’apliquessin a tot el barri permetrien un estalvi anual d’almenys 41 tep i s’evitaria l’emissió de 20,5 tones de CO2!! * El consum actual calculat és de 74 tep, que corresponen a unes emissions de 37 tones de CO2

17. CONCLUSIONS Per consumir menys energia només cal: • Aplicar el sentit comú en el funcionament de les instal·lacions • Informar-se o buscar assessorament per trobar solucions • Una despesa inicial que, encara que no ho sembli, s’amortitza Tot això es pot aconseguir: • Sense haver de perdre confort • Sense haver d’utilitzar tecnologies sofisticades

18. PER ACABAR... LA NOSTRA PROPOSTA ÉS VIABLE I... Ens agradaria que aquest projete es portés a terme a les nostres escales de veïns. Ho agrairia no només el medi ambient, també la nostra butxaca.
