אביזרים ומולטיפלקס

1. טכנאי מומחה - עדכון 02A1 שקף מס' 1 מודול 5 - נושא 1 - כרטיס 0 מס' KT0869 הדרכה מודול 5 אביזרים ומולטיפלקס

2. טכנאי מומחה - עדכון 02A1 שקף מס' 2 מודול 5 - נושא 1 - כרטיס 0 THEMES … מס' KT0869 הדרכה • 1 - תזכורות • 2 - אביזרים

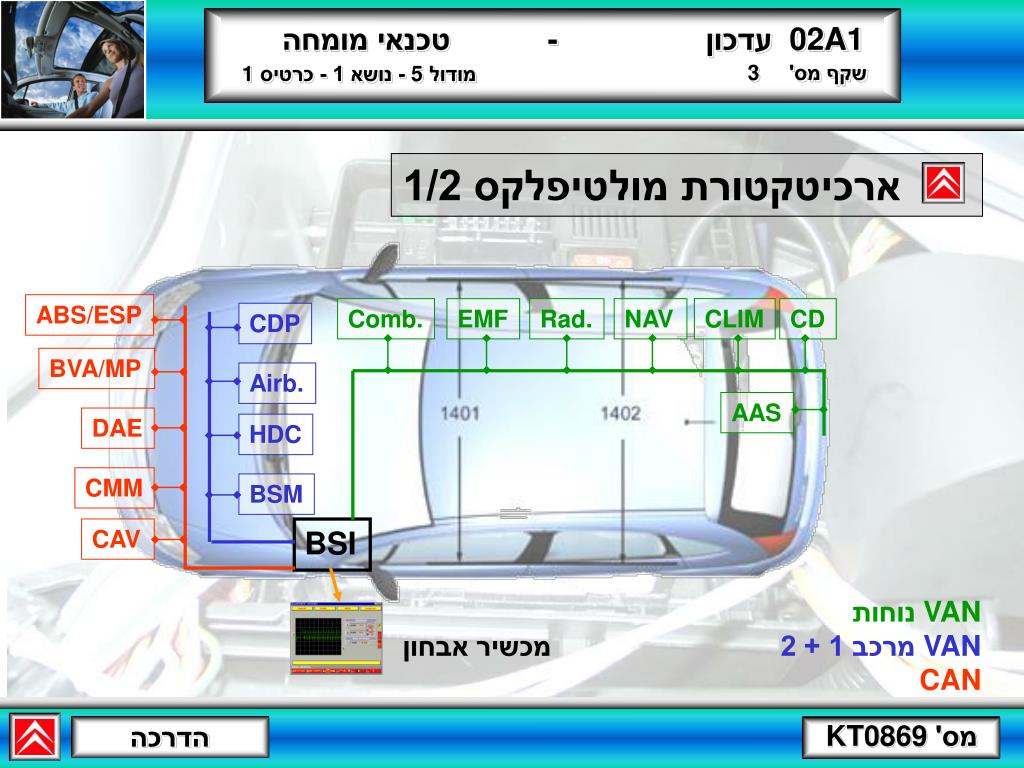

3. טכנאי מומחה - עדכון 02A1 שקף מס' 3 מודול 5 - נושא 1 - כרטיס 1 ABS/ESP Comb. EMF Rad. NAV CLIM CD CDP BVA/MP Airb. AAS DAE HDC CMM BSM מס' KT0869 CAV BSI מכשיר אבחון הדרכה ארכיטקטורת מולטיפלקס 1/2 VAN נוחות VAN מרכב 1 + 2 CAN

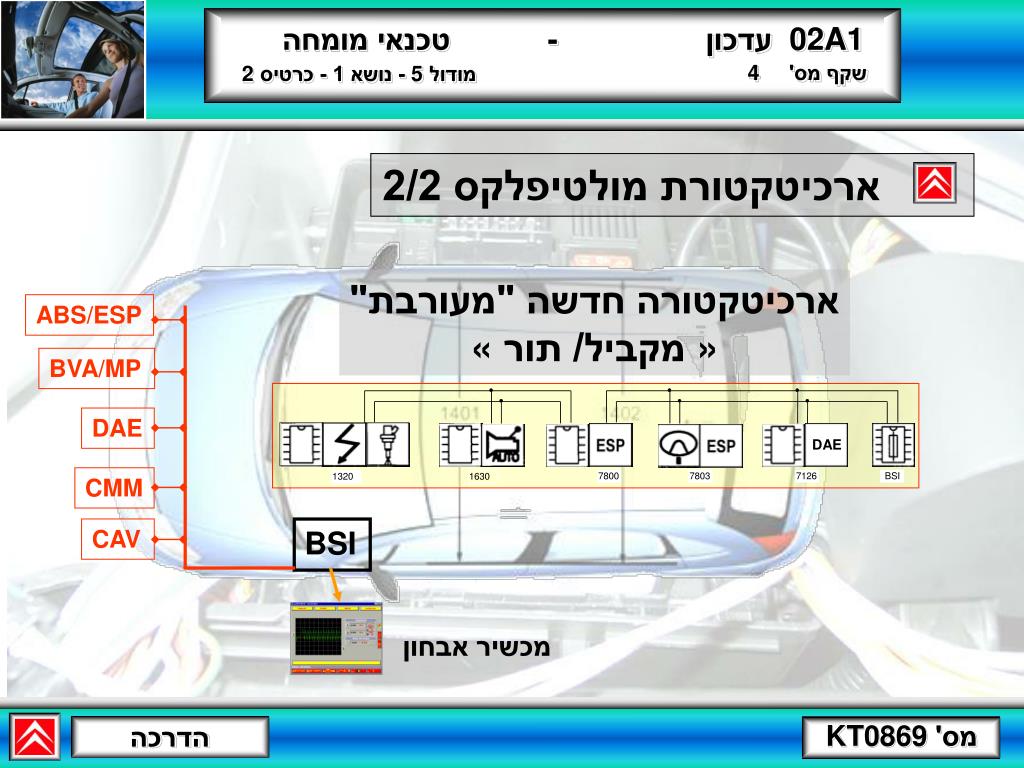

4. טכנאי מומחה - עדכון 02A1 שקף מס' 4 מודול 5 - נושא 1 - כרטיס 2 ABS/ESP BVA/MP DAE CMM מס' KT0869 CAV BSI מכשיר אבחון הדרכה ארכיטקטורת מולטיפלקס 2/2 ארכיטקטורה חדשה "מעורבת"« מקביל/ תור »

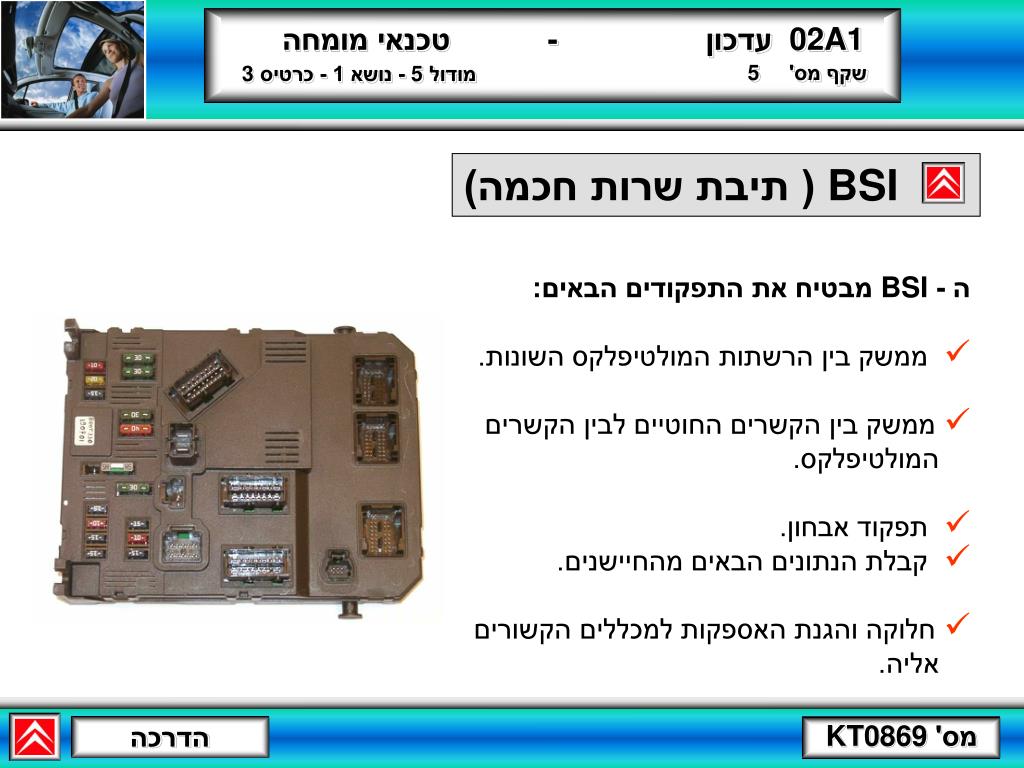

5. טכנאי מומחה - עדכון 02A1 שקף מס' 5 מודול 5 - נושא 1 - כרטיס 3 מס' KT0869 הדרכה BSI ( תיבת שרות חכמה) ה - BSI מבטיח את התפקודים הבאים: • ממשק בין הרשתות המולטיפלקס השונות. • ממשק בין הקשרים החוטיים לבין הקשרים המולטיפלקס. • תפקוד אבחון. • קבלת הנתונים הבאים מהחיישנים. • חלוקה והגנת האספקות למכללים הקשוריםאליה.

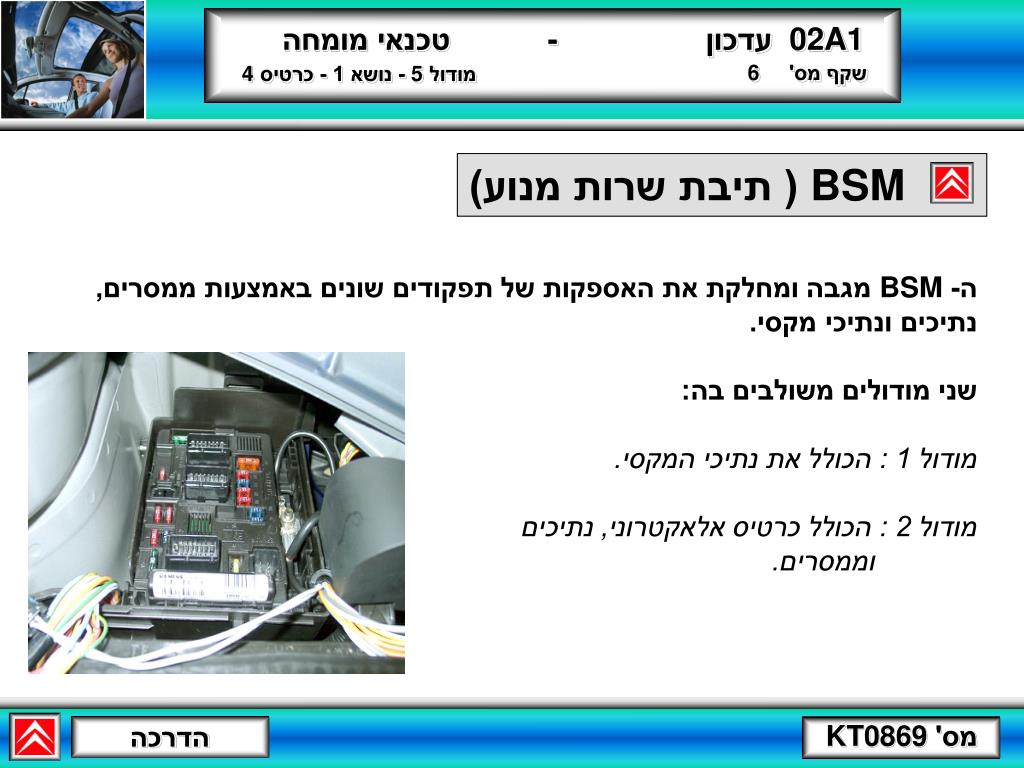

6. טכנאי מומחה - עדכון 02A1 שקף מס' 6 מודול 5 - נושא 1 - כרטיס 4 מס' KT0869 הדרכה BSM ( תיבת שרות מנוע) ה- BSM מגבה ומחלקת את האספקות של תפקודים שונים באמצעות ממסרים,נתיכים ונתיכי מקסי. שני מודולים משולבים בה: מודול 1 : הכולל את נתיכי המקסי. מודול 2 : הכולל כרטיס אלאקטרוני, נתיכיםוממסרים.

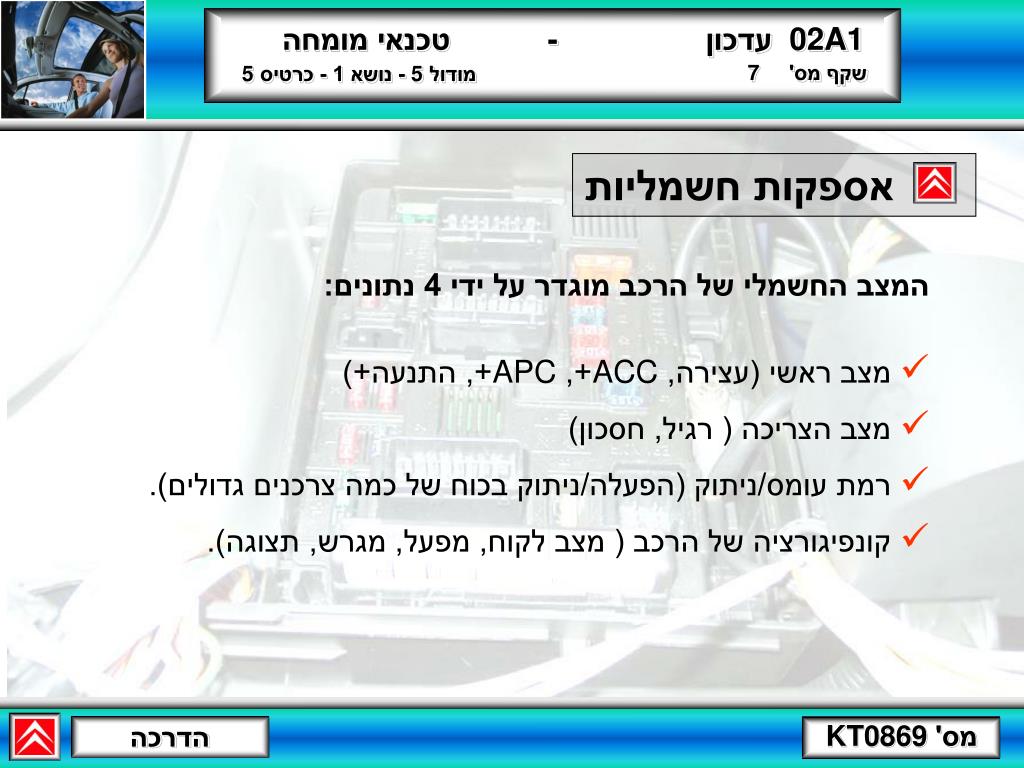

7. טכנאי מומחה - עדכון 02A1 שקף מס' 7 מודול 5 - נושא 1 - כרטיס 5 מס' KT0869 הדרכה אספקות חשמליות המצב החשמלי של הרכב מוגדר על ידי 4 נתונים: • מצב ראשי (עצירה, ACC+, APC+, התנעה+) • מצב הצריכה ( רגיל, חסכון) • רמת עומס/ניתוק (הפעלה/ניתוק בכוח של כמה צרכנים גדולים). • קונפיגורציה של הרכב ( מצב לקוח, מפעל, מגרש, תצוגה).

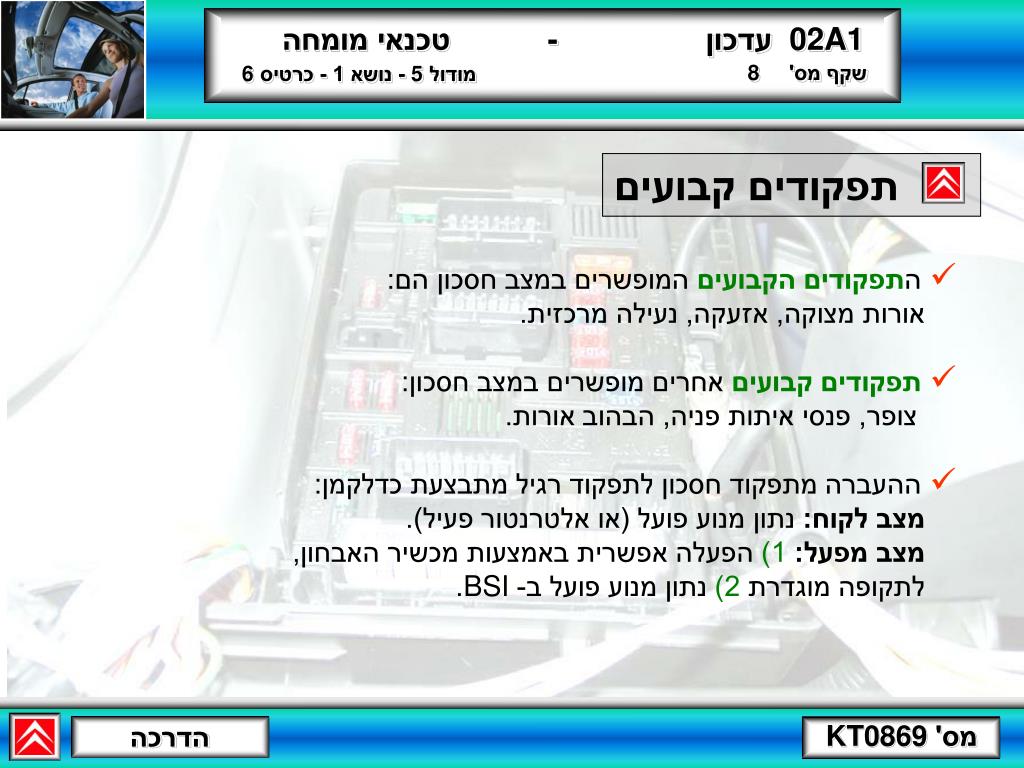

8. טכנאי מומחה - עדכון 02A1 שקף מס' 8 מודול 5 - נושא 1 - כרטיס 6 מס' KT0869 הדרכה תפקודים קבועים • התפקודיםהקבועים המופשרים במצב חסכון הם:אורות מצוקה, אזעקה, נעילה מרכזית. • תפקודים קבועים אחרים מופשרים במצב חסכון:צופר, פנסי איתות פניה, הבהוב אורות. • ההעברה מתפקוד חסכון לתפקוד רגיל מתבצעת כדלקמן: מצב לקוח: נתון מנוע פועל (או אלטרנטור פעיל).מצב מפעל: 1)הפעלה אפשרית באמצעות מכשיר האבחון, לתקופה מוגדרת 2) נתון מנוע פועל ב- BSI.

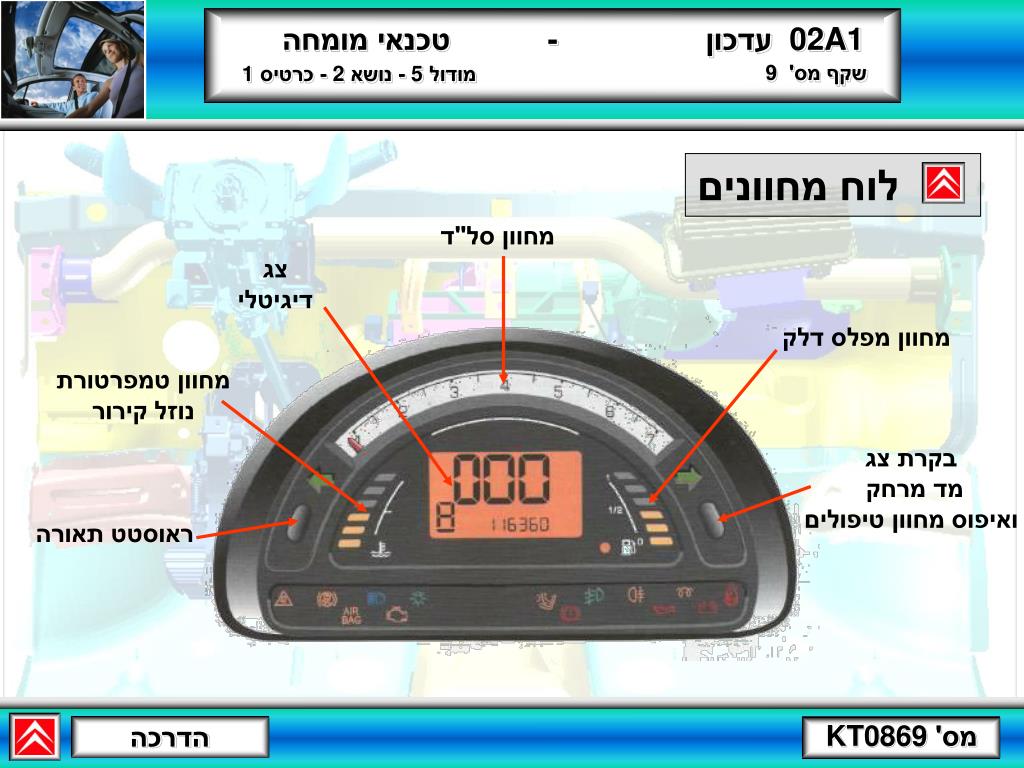

9. טכנאי מומחה - עדכון 02A1 שקף מס' 9 מודול 5 - נושא 2 - כרטיס 1 מס' KT0869 הדרכה לוח מחוונים מחוון סל"ד צגדיגיטלי מחוון מפלס דלק מחוון טמפרטורתנוזל קירור בקרת צג מד מרחק ואיפוס מחוון טיפולים ראוסטט תאורה

10. טכנאי מומחה - עדכון 02A1 שקף מס' 11 מודול 5 - נושא 2 - כרטיס 2 מס' KT0869 הדרכה ADC 2 רק ה- 2 ADC מותקן ברכב – אין קידוד ה- 2 ADC משביט את הרכב באמצעות נעילת מחשב בקרת המנוע. תנאי ביצוע הנעילה: טרנספונדר המפתח חייב להיות מזוהה טרנספונדר המפתח צריך לעבור אימות. מחשב המנוע ויחידת ה- BSI חייב להיות מותאמים. טיפול בשרות החלפת ה- BSI (ניסיון 1 להכניס את קוד הצופן). לימוד המפתחות החלפת מחשב המנוע ( הניסיון השלישי הינו סופי)

11. טכנאי מומחה - עדכון 02A1 שקף מס' 1 מודול 6 - נושא 1 - כרטיס 0 מס' KT0869 הדרכה מודול 6 רכיבים מכניים

12. טכנאי מומחה - עדכון 02A1 שקף מס' 2 מודול 6 - נושא 1 - כרטיס 0 מס' KT0869 הדרכה נושאים... • 1 - גשר אחורי (מוט פיתול) • 2 - הגה כוח חשמלי • 3 - בלמים (ABS) + ESP • 4 - מיזוג אוויר

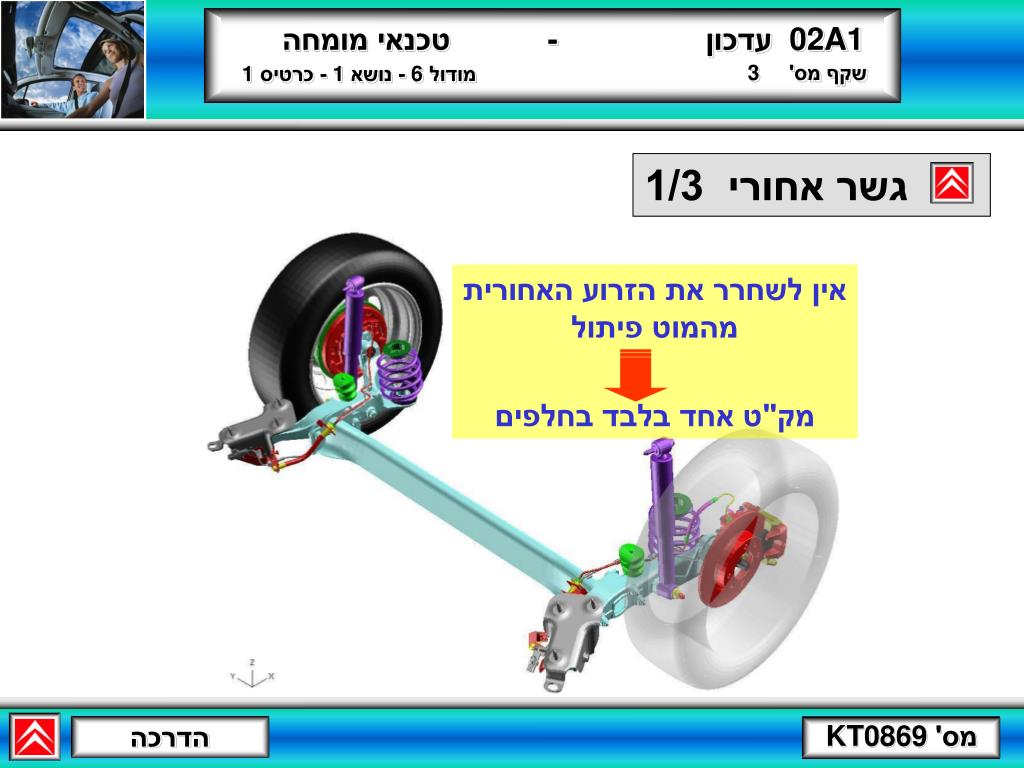

13. טכנאי מומחה - עדכון 02A1 שקף מס' 3 מודול 6 - נושא 1 - כרטיס 1 מס' KT0869 הדרכה גשר אחורי 1/3 אין לשחרר את הזרוע האחוריתמהמוט פיתול מק"ט אחד בלבד בחלפים

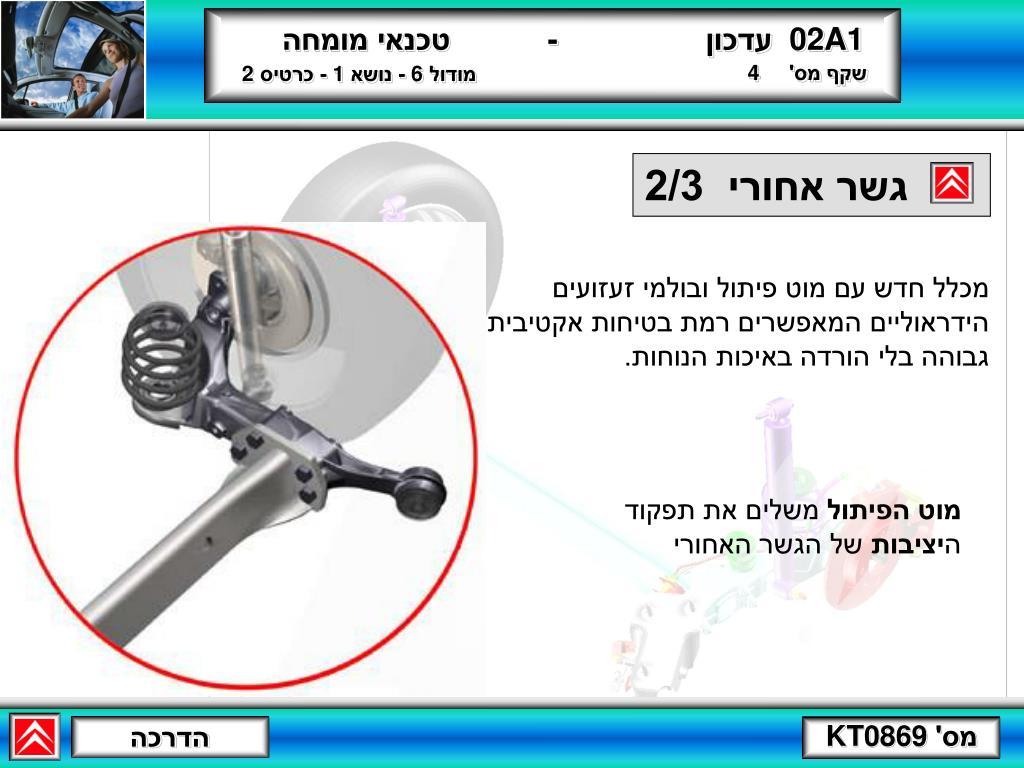

14. טכנאי מומחה - עדכון 02A1 שקף מס' 4 מודול 6 - נושא 1 - כרטיס 2 מס' KT0869 הדרכה גשר אחורי 2/3 מכלל חדש עם מוט פיתול ובולמי זעזועיםהידראוליים המאפשרים רמת בטיחות אקטיבית גבוהה בלי הורדה באיכות הנוחות. מוט הפיתול משלים את תפקוד היציבות של הגשר האחורי

15. טכנאי מומחה - עדכון 02A1 שקף מס' 5 מודול 6 - נושא 1 - כרטיס 3 מס' KT0869 הדרכה גשר אחורי 3/3 הסרה/התקנה - אמצעי זהירות

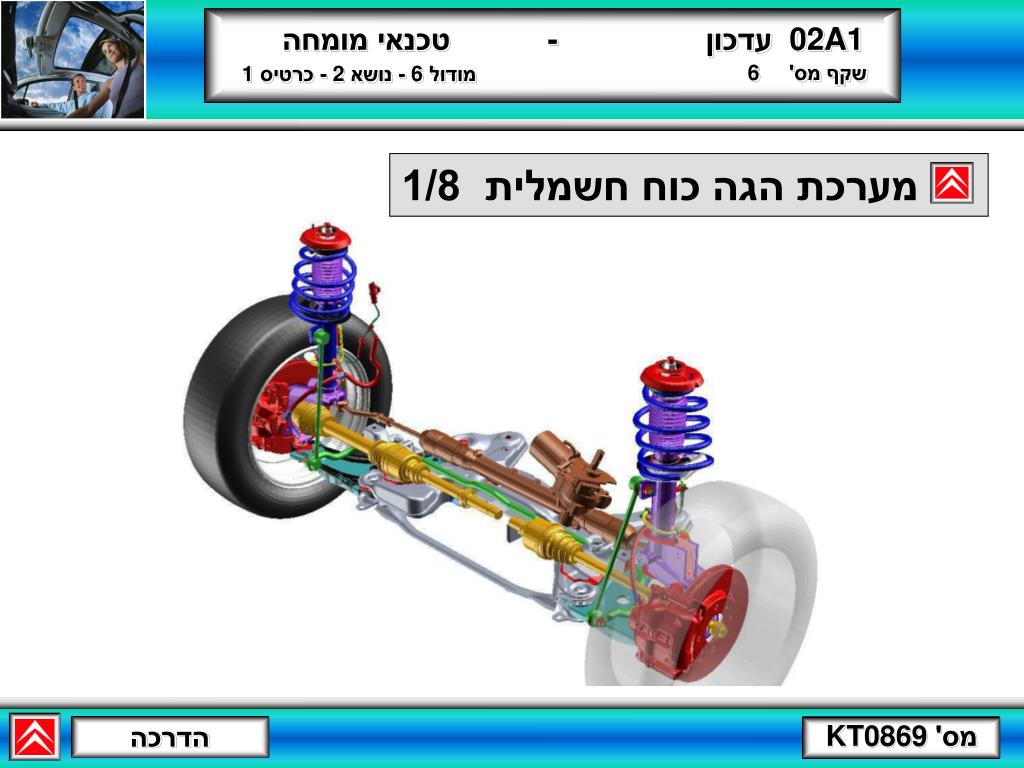

16. טכנאי מומחה - עדכון 02A1 שקף מס' 6 מודול 6 - נושא 2 - כרטיס 1 מס' KT0869 הדרכה מערכת הגה כוח חשמלית 1/8

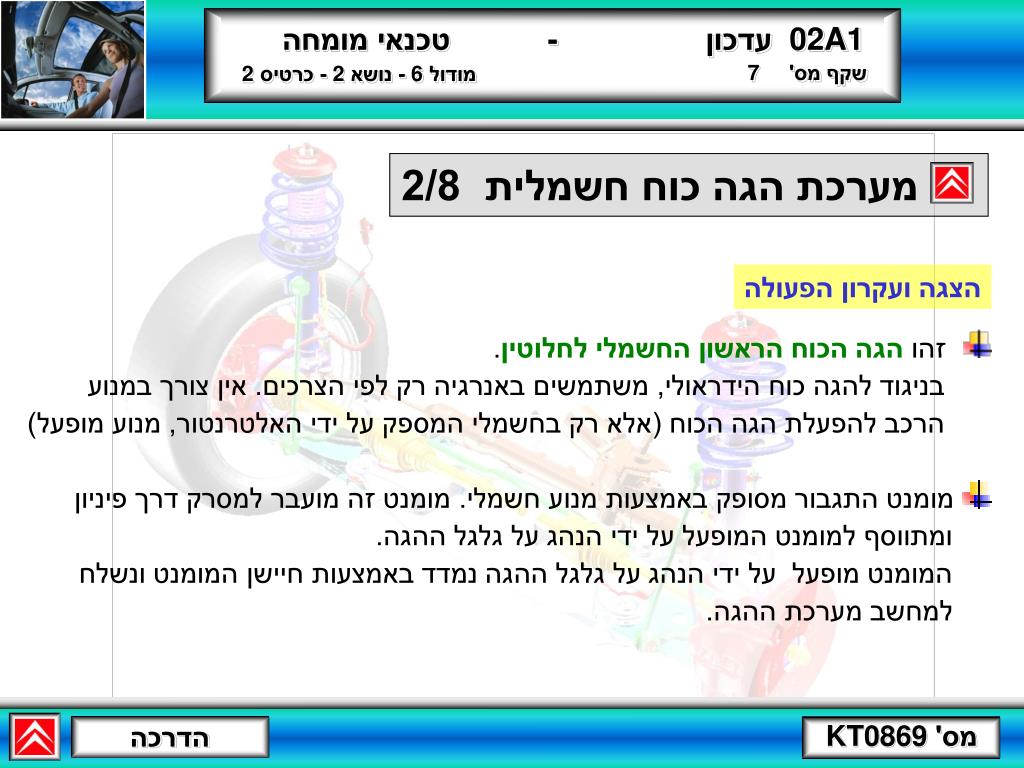

17. טכנאי מומחה - עדכון 02A1 שקף מס' 7 מודול 6 - נושא 2 - כרטיס 2 מס' KT0869 הדרכה מערכת הגה כוח חשמלית 2/8 הצגה ועקרון הפעולה זהו הגה הכוח הראשון החשמלי לחלוטין. בניגוד להגה כוח הידראולי, משתמשים באנרגיה רק לפי הצרכים. אין צורך במנוע הרכב להפעלת הגה הכוח (אלא רק בחשמלי המספק על ידי האלטרנטור, מנוע מופעל) מומנט התגבור מסופק באמצעות מנוע חשמלי. מומנט זה מועבר למסרק דרך פיניון ומתווסף למומנט המופעל על ידי הנהג על גלגל ההגה. המומנט מופעל על ידי הנהג על גלגל ההגה נמדד באמצעות חיישן המומנט ונשלח למחשב מערכת ההגה.

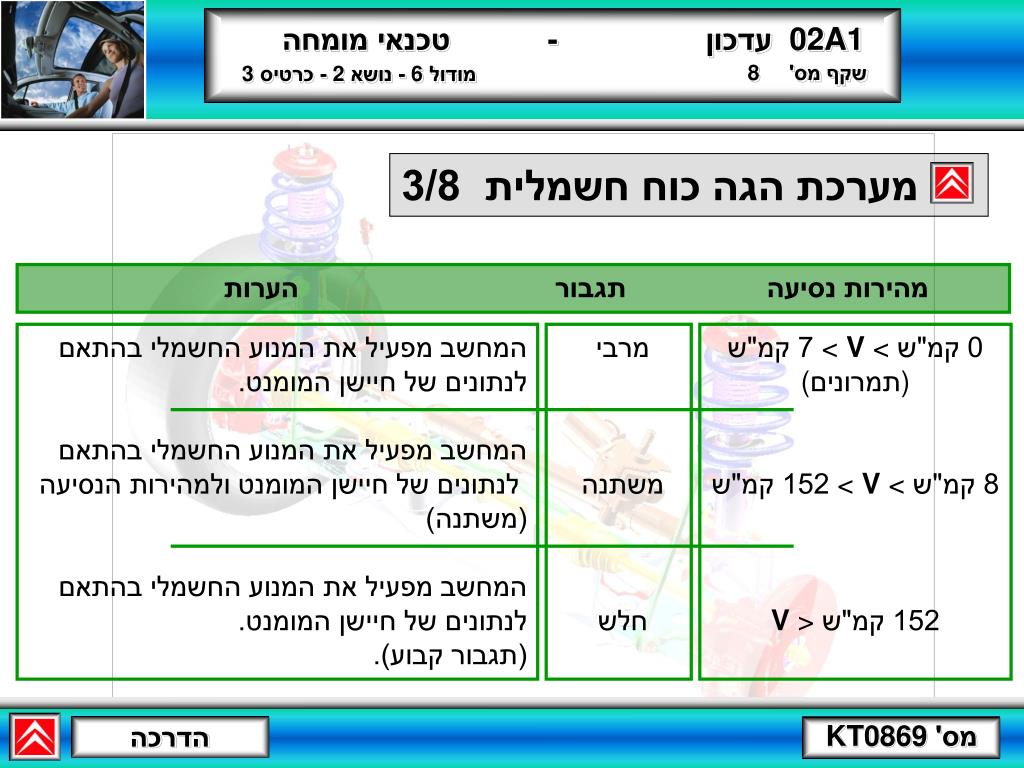

18. טכנאי מומחה - עדכון 02A1 שקף מס' 8 מודול 6 - נושא 2 - כרטיס 3 מס' KT0869 הדרכה מערכת הגה כוח חשמלית 3/8 מהירות נסיעה תגבור הערות המחשב מפעיל את המנוע החשמלי בהתאם לנתונים של חיישן המומנט. המחשב מפעיל את המנוע החשמלי בהתאםלנתונים של חיישן המומנט ולמהירות הנסיעה(משתנה) המחשב מפעיל את המנוע החשמלי בהתאם לנתונים של חיישן המומנט. (תגבור קבוע). מרבי משתנה חלש 7 קמ"ש< V < 0 קמ"ש(תמרונים) 152 קמ"ש < V < 8 קמ"ש V > 152 קמ"ש

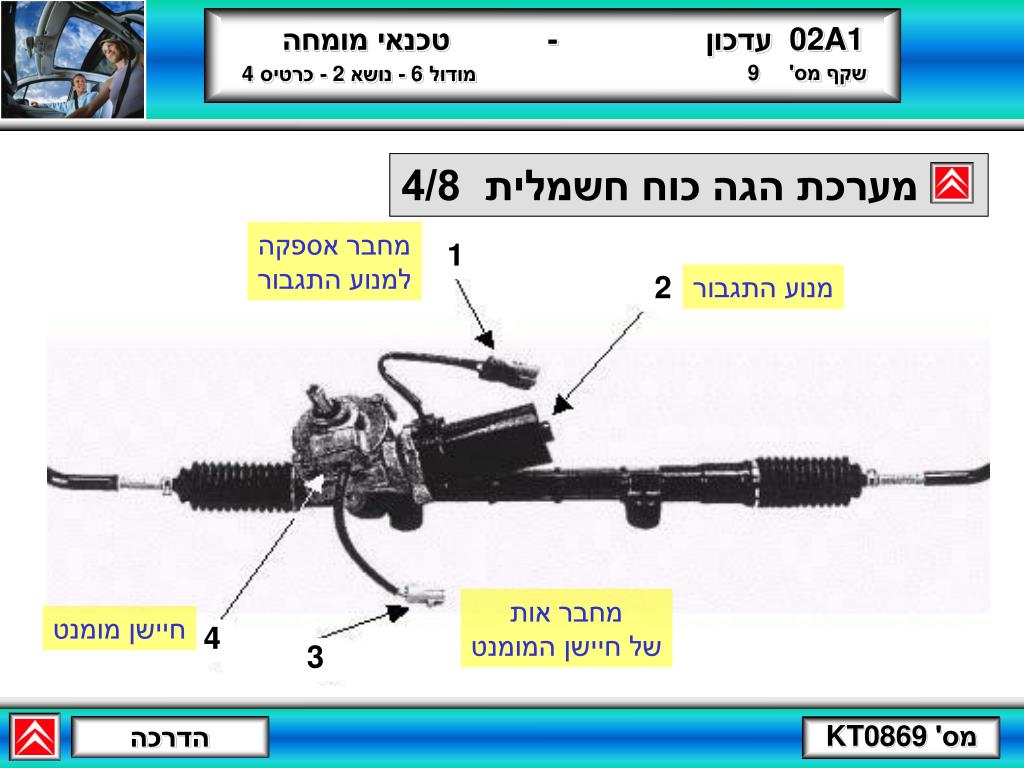

19. טכנאי מומחה - עדכון 02A1 שקף מס' 9 מודול 6 - נושא 2 - כרטיס 4 מס' KT0869 הדרכה מערכת הגה כוח חשמלית 4/8 מחבר אספקהלמנוע התגבור מנוע התגבור מחבר אות של חיישן המומנט חיישן מומנט

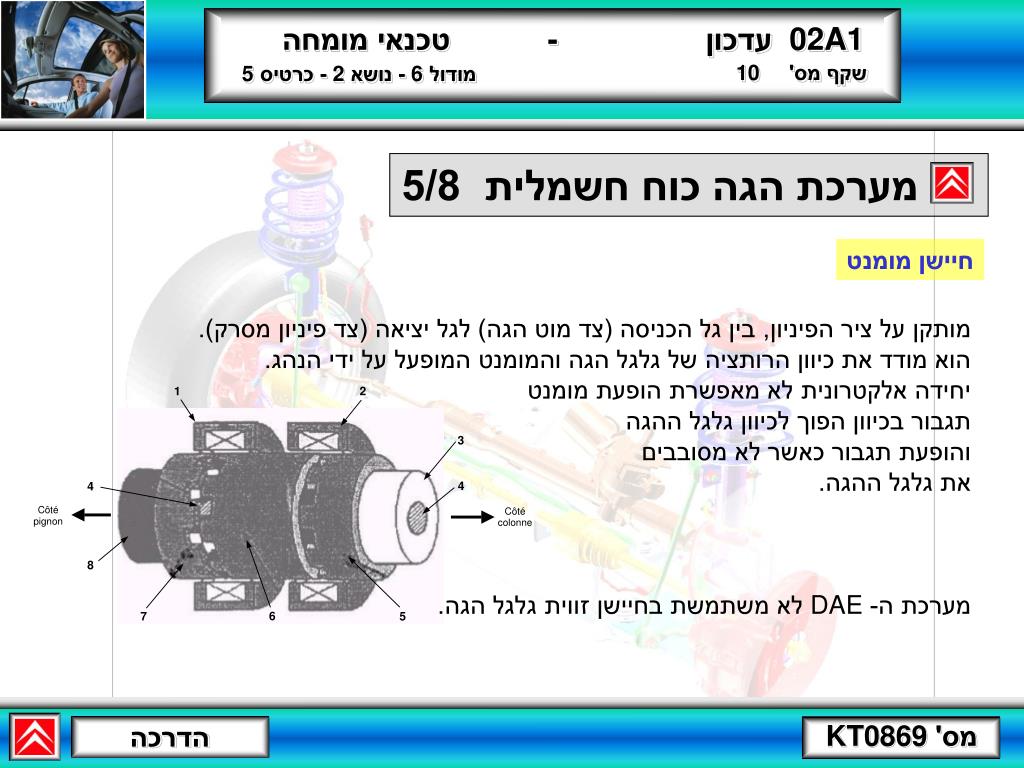

20. טכנאי מומחה - עדכון 02A1 שקף מס' 10 מודול 6 - נושא 2 - כרטיס 5 מס' KT0869 הדרכה מערכת הגה כוח חשמלית 5/8 חיישן מומנט מותקן על ציר הפיניון, בין גל הכניסה (צד מוט הגה) לגל יציאה (צד פיניון מסרק).הוא מודד את כיוון הרותציה של גלגל הגה והמומנט המופעל על ידי הנהג.יחידה אלקטרונית לא מאפשרת הופעת מומנטתגבור בכיוון הפוך לכיוון גלגל ההגהוהופעת תגבור כאשר לא מסובביםאת גלגל ההגה. מערכת ה- DAE לא משתמשת בחיישן זווית גלגל הגה.

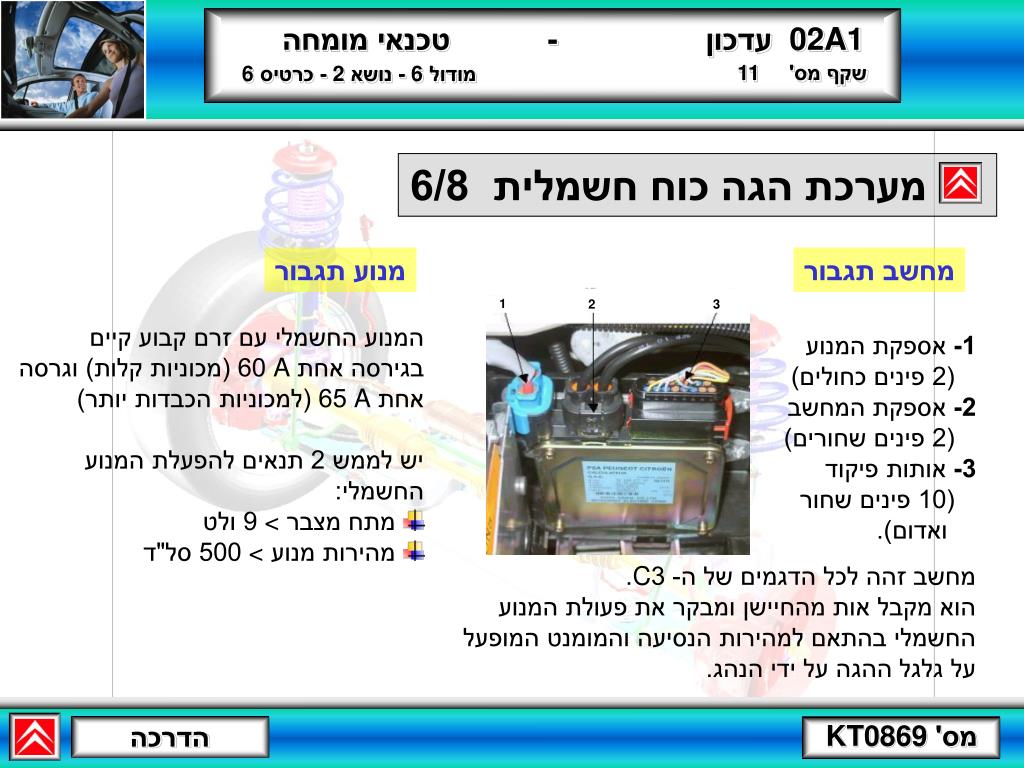

21. טכנאי מומחה - עדכון 02A1 שקף מס' 11 מודול 6 - נושא 2 - כרטיס 6 מס' KT0869 הדרכה מערכת הגה כוח חשמלית 6/8 מנוע תגבור מחשב תגבור • המנוע החשמלי עם זרם קבוע קייםבגירסה אחת A 60 (מכוניות קלות) וגרסהאחת A 65 (למכוניות הכבדות יותר) • יש לממש 2 תנאים להפעלת המנועהחשמלי: • מתח מצבר < 9 ולט • מהירות מנוע < 500 סל"ד 1- אספקת המנוע (2 פינים כחולים)2- אספקת המחשב (2 פינים שחורים)3- אותות פיקוד(10 פינים שחור ואדום). מחשב זהה לכל הדגמים של ה- 3C.הוא מקבל אות מהחיישן ומבקר את פעולת המנועהחשמלי בהתאם למהירות הנסיעה והמומנט המופעלעל גלגל ההגה על ידי הנהג.

22. טכנאי מומחה - עדכון 02A1 שקף מס' 12 מודול 6 - נושא 2 - כרטיס 7 מס' KT0869 הדרכה מערכת הגה כוח חשמלית 7/8 מצבי חירום ניהול התקלות של המערכת: • חיצוניות למערכת (תקלה ברשת CAN, נתון מהירות נסיעה שגוי). • פנימי למערכת (תקלה בחיישן, נתק במעגל החשמלי) במקרה של תקלה אחת או יותר, מחשב המערכת עובר למצב חירום.קיימים שני מצבי חירום: • תגבור חירום (מופחת מאד), • ניטרול מחולט של התגבור

23. טכנאי מומחה - עדכון 02A1 שקף מס' 13 מודול 6 - נושא 2 - כרטיס 8 מס' KT0869 הדרכה מערכת הגה כוח חשמלית 8/8 הצגת מערכת הגה הכוח ה-DAE (7 דקות)

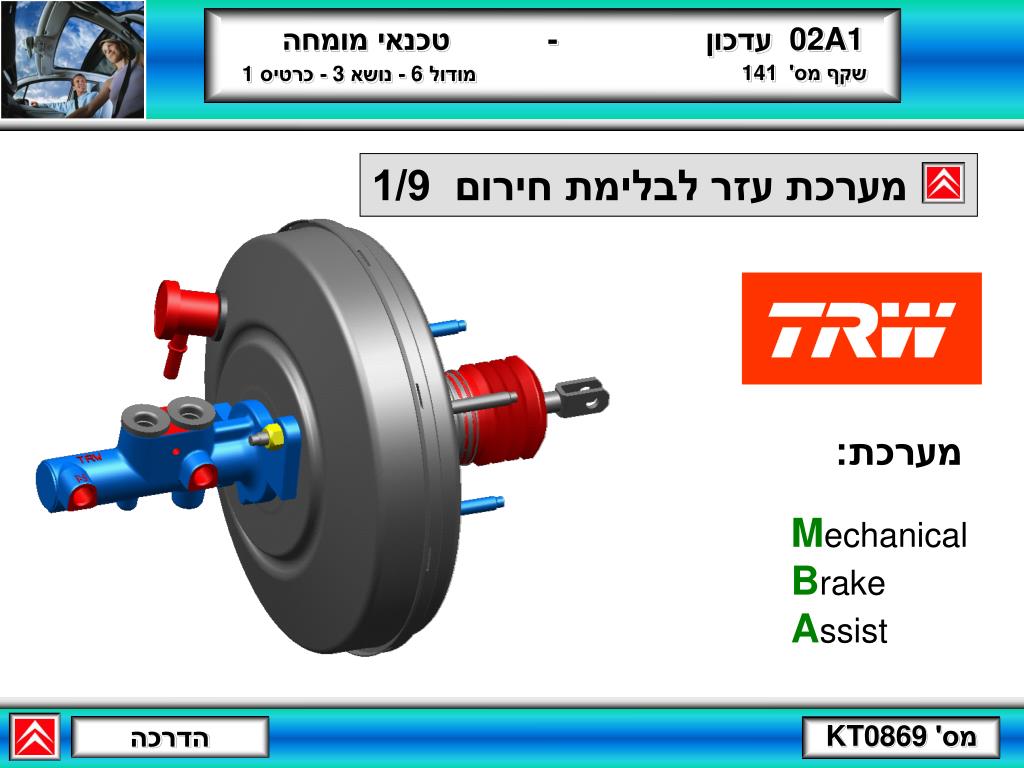

24. טכנאי מומחה - עדכון 02A1 שקף מס' 1 14 מודול 6 - נושא 3 - כרטיס 1 מס' KT0869 הדרכה מערכת עזר לבלימת חירום 1/9 מערכת: Mechanical Brake Assist

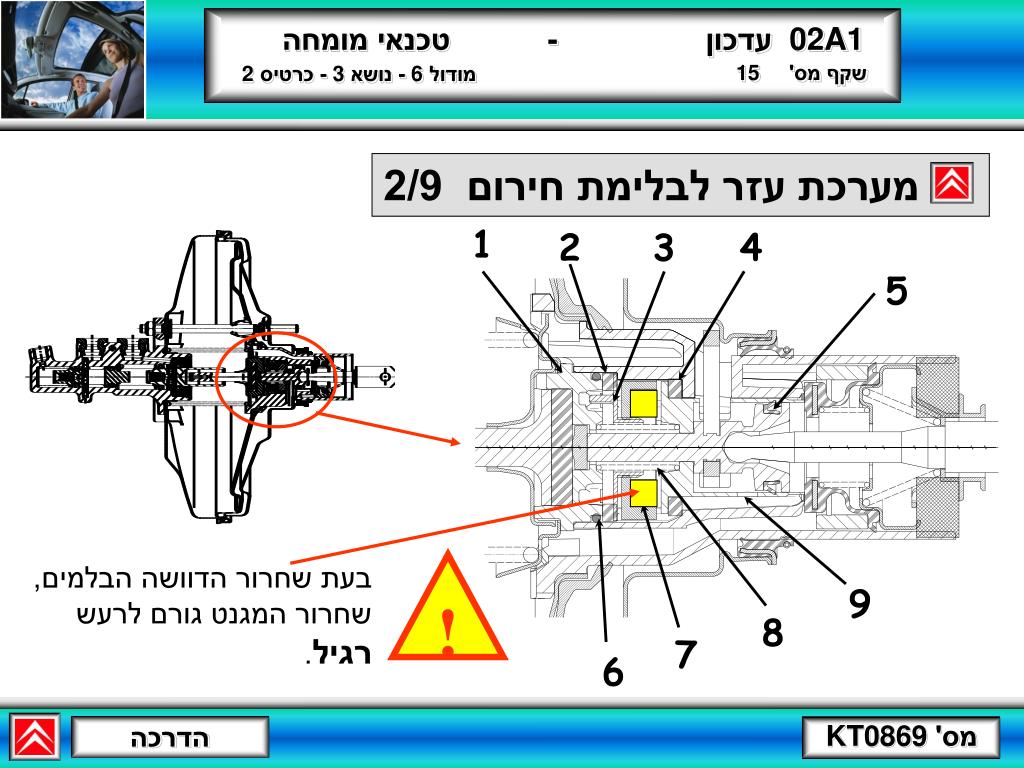

25. טכנאי מומחה - עדכון 02A1 שקף מס' 15 מודול 6 - נושא 3 - כרטיס 2 1 2 3 4 5 9 מס' KT0869 8 7 6 הדרכה מערכת עזר לבלימת חירום 2/9 בעת שחרור הדוושה הבלמים, שחרור המגנט גורם לרעש רגיל. !

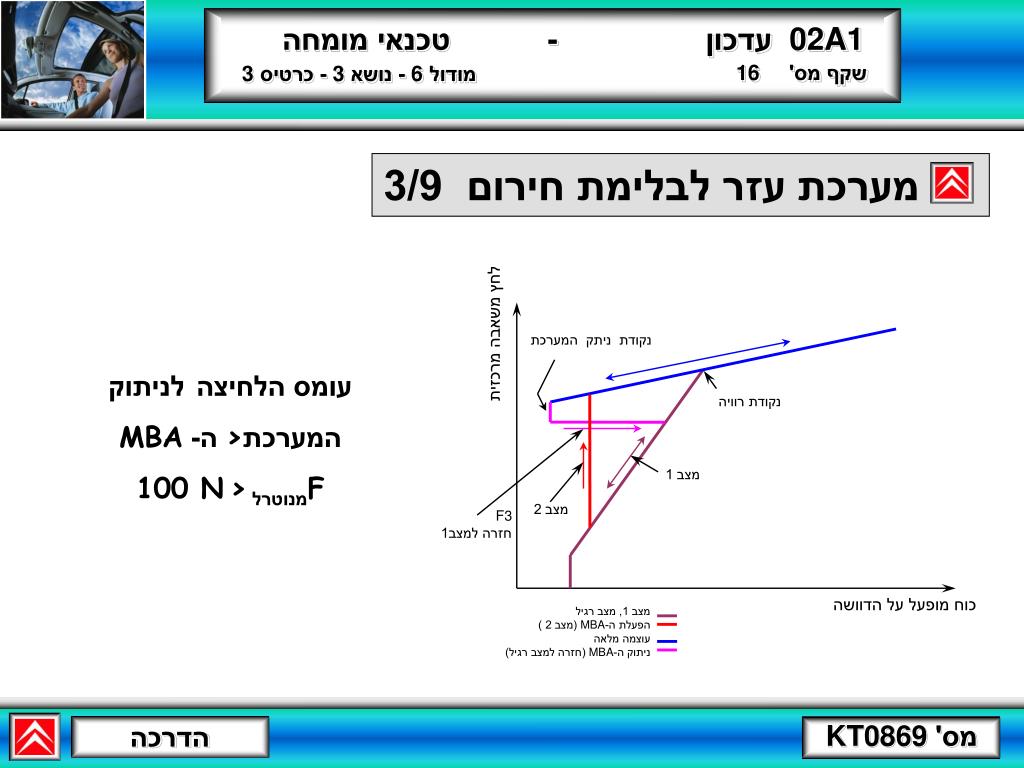

26. טכנאי מומחה - עדכון 02A1 שקף מס' 16 מודול 6 - נושא 3 - כרטיס 3 מערכת עזר לבלימת חירום 3/9 לחץ משאבה מרכזית נקודת ניתק המערכת נקודת רוויה מצב 1 מצב 2 F3 חזרה למצב1 כוח מופעל על הדוושה מס' KT0869 מצב 1, מצב רגיל הפעלת ה-MBA (מצב 2 ) עוצמה מלאה ניתוק ה-MBA (חזרה למצב רגיל) הדרכה עומס הלחיצהלניתוק המערכת> ה-MBA Fמנוטרל >100 N

27. טכנאי מומחה - עדכון 02A1 שקף מס' 18 מודול 6 - נושא 3 - כרטיס 4 2 1 3 4 מס' KT0869 5 הדרכה מערכת עזר לבלימת חירום 4/9 מצב מנוחה עם ווקום

28. טכנאי מומחה - עדכון 02A1 שקף מס' 19 מודול 6 - נושא 3 - כרטיס 5 1 2 מס' KT0869 3 4 הדרכה מערכת עזר לבלימת חירום 5/9 לחיצה אתית

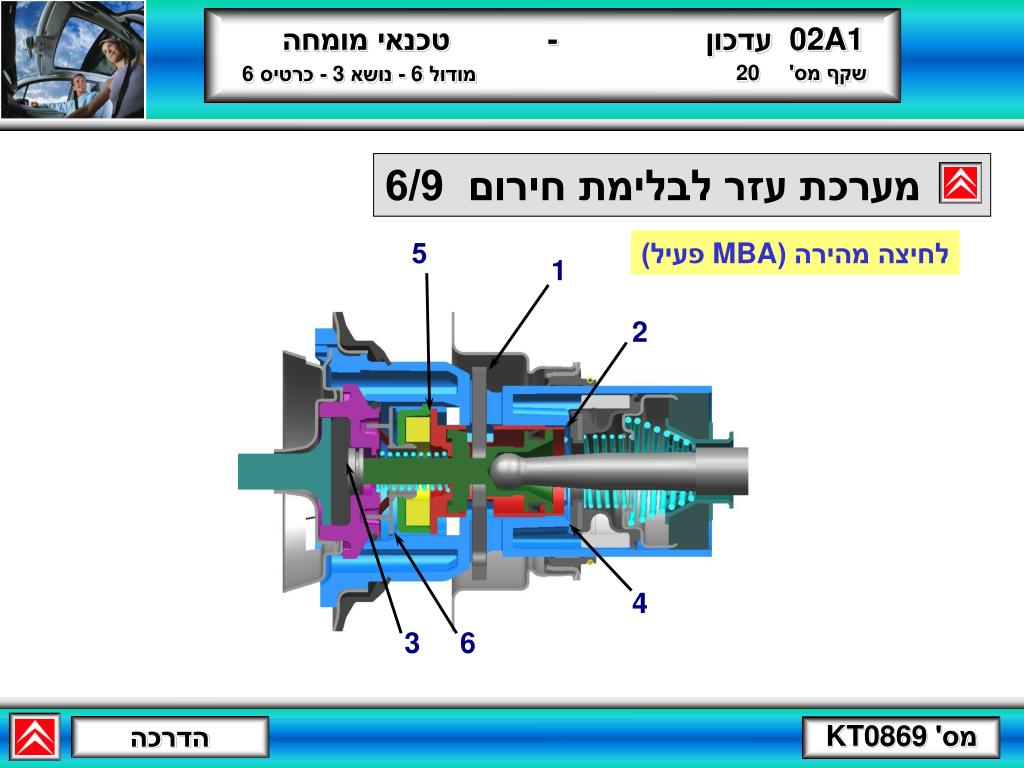

29. טכנאי מומחה - עדכון 02A1 שקף מס' 20 מודול 6 - נושא 3 - כרטיס 6 מס' KT0869 הדרכה מערכת עזר לבלימת חירום 6/9 5 לחיצה מהירה (MBA פעיל) 1 4,5 2 4 3 6

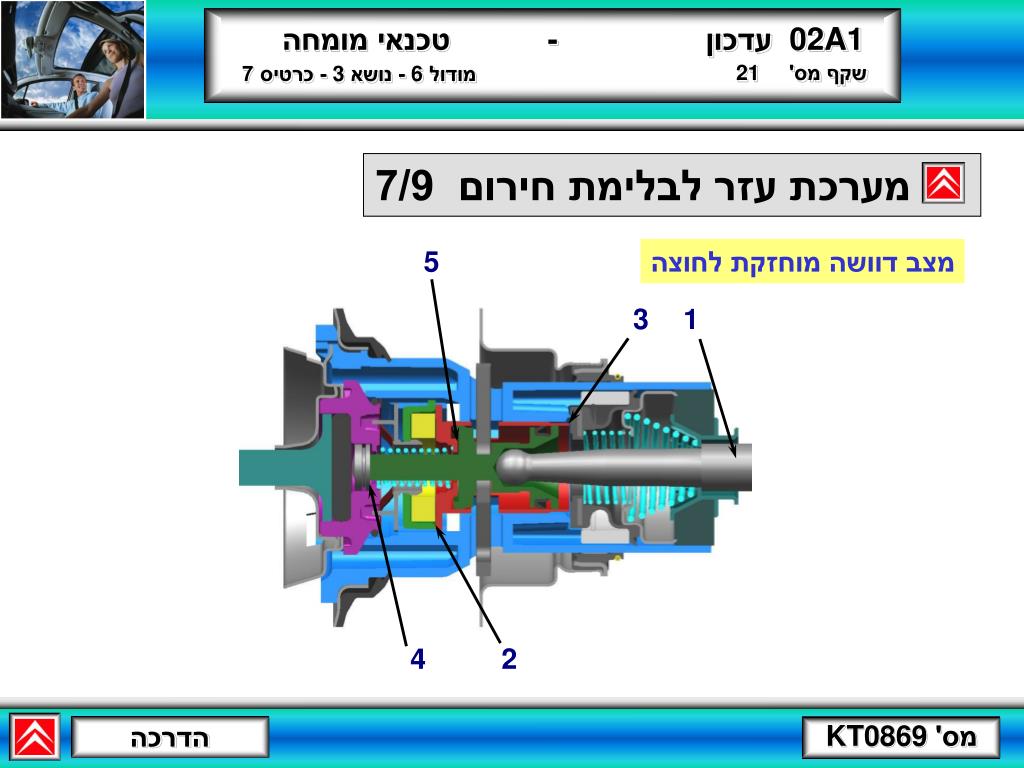

30. טכנאי מומחה - עדכון 02A1 שקף מס' 21 מודול 6 - נושא 3 - כרטיס 7 5 3 1 מס' KT0869 4 2 הדרכה מערכת עזר לבלימת חירום 7/9 מצב דוושה מוחזקת לחוצה

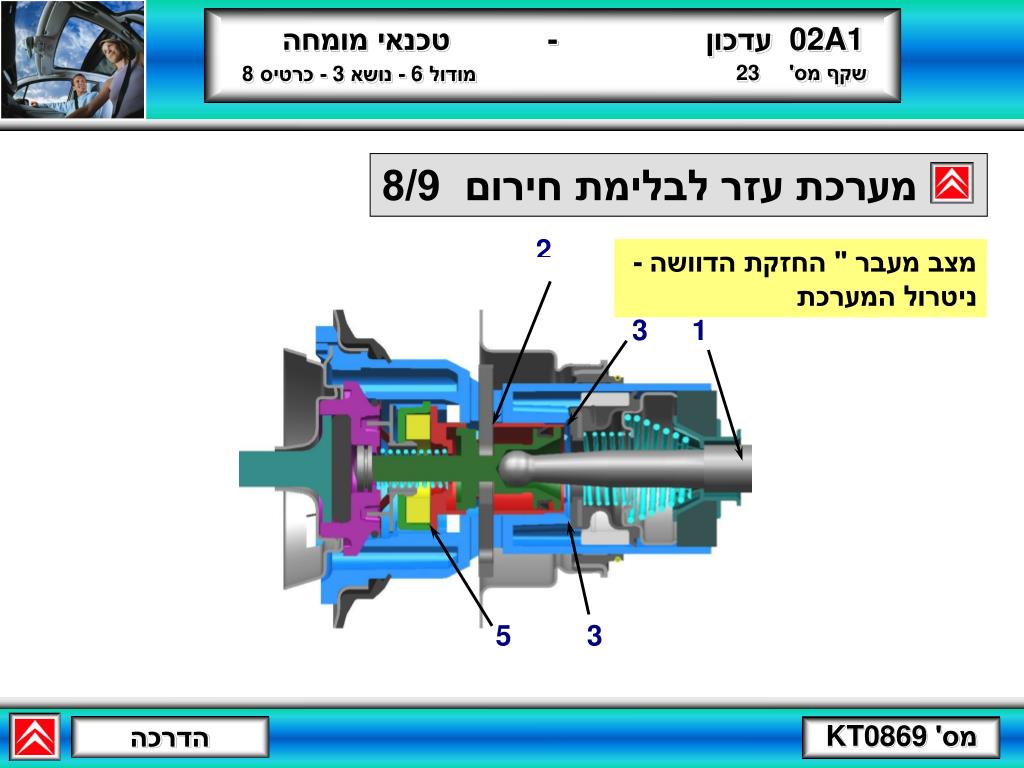

31. טכנאי מומחה - עדכון 02A1 שקף מס' 23 מודול 6 - נושא 3 - כרטיס 8 3 1 מס' KT0869 5 3 הדרכה מערכת עזר לבלימת חירום 8/9 2 מצב מעבר " החזקת הדוושה - ניטרול המערכת

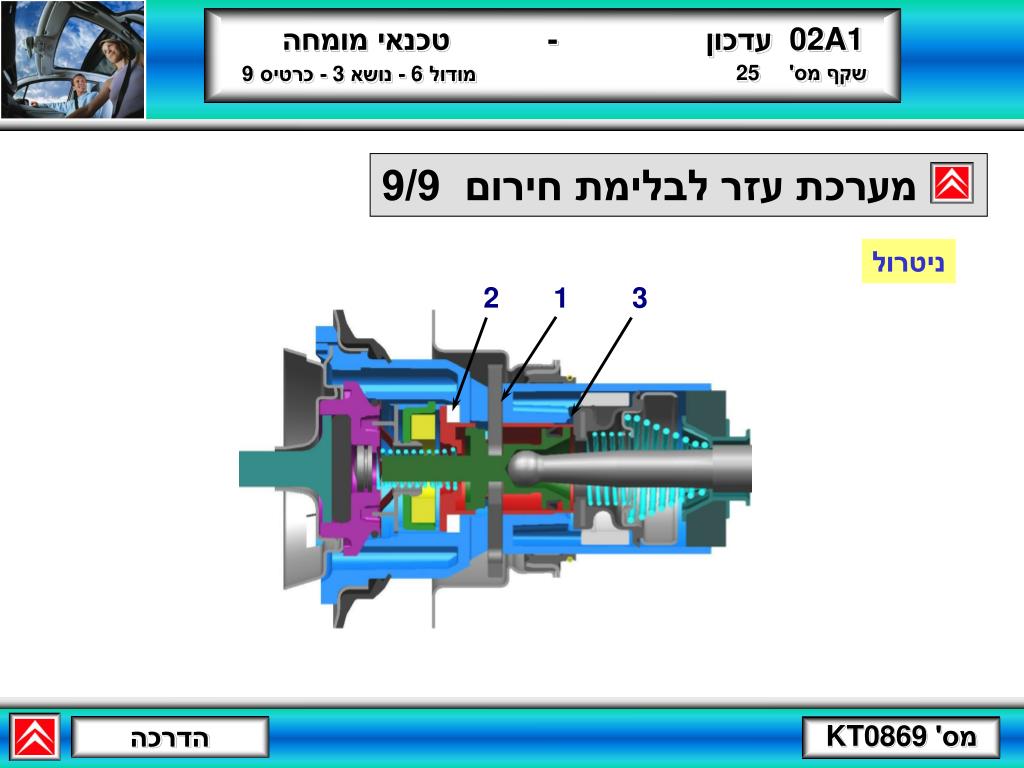

32. טכנאי מומחה - עדכון 02A1 שקף מס' 25 מודול 6 - נושא 3 - כרטיס 9 2 1 3 מס' KT0869 הדרכה מערכת עזר לבלימת חירום 9/9 ניטרול

33. טכנאי מומחה - עדכון 02A1 שקף מס' 26 מודול 6 - נושא 4 - כרטיס 0 מס' KT0869 הדרכה מיזוג אוויר מיזוג אוויר פשוט מיזוג אוויר אוטומטי אטמים מסוג חדש MANULLI(כלי עבודה ספציפי). מייבש משולב במעבה

34. טכנאי מומחה - עדכון 02A1 שקף מס' 1 מודול 7 - נושא 1 - כרטיס 0 מס' KT0869 הדרכה מודול 7 עבודות פרקטיות

35. טכנאי מומחה - עדכון 02A1 שקף מס' 2 מודול 7 - נושא 1 - כרטיס 1 מס' KT0869 הדרכה תל אביב 2002
