  1. Dagsorden • 12.30 – 13.45 • Karsten Pedersen, Teknisk Chef Cronborg • Hanne Kronborg, Direktør, Cronborg • Grundlæggende viden om varmepumper • Gennemgang af varmepumpetyper • Dimensionering af varmepumper • Centralvarme og varmepumper • Anlægsopbygning og styring • Tilskudsmuligheder og afgiftsforhold for varmepumper • Recool Varmepumper til genbrug af varme • Spørgsmål

  2. Cronborg.dkSpecialister i varmepumpeteknologi Grundlæggende viden om varmepumper • Varmepumper til rumopvarmning og brugsvand • RECOOL genbrug af varme i svømmehaller, serverrum og industri

  3. Gennemgang af varmepumpe typer • Varmepumpe til erstatning og supplement for olie og gaskedel • Varmepumpe til fjernvarme og industri • Varmepumper højtemperatur varmepumpe • RECOOL varmepumpe til genbrug af varme fra køleanlæg • RECOOL varmepumpe til genbrug af varme fra ventilation • RECOOL veksler til genbrug af varme • RECOOL Styretavler til energioptimering

  4. Gennemgang af varmepumper • Varmepumpe til erstatning og supplement for olie og gaskedel

  5. Gennemgang af varmepumper • Varmepumpe til fjernvarme og industri

  6. Gennemgang af varmepumper • Højtemperatur varmepumpe

  7. Gennemgang af varmepumper • RECOOL varmepumpe til genbrug af varme fra køleanlæg og ventilation.

  8. Gennemgang af varmepumper

  9. Fysisk princip bag varmepumpeTilstandsændring • Ændringer mellem de 3 tilstande: • Fast • Flydende • Gas Det kræver energi at få tilstanden til at skifte. • Vand som eksempel: Der kræves en vis mængde energi for at bringe en gryde med 1 liter vand i kog. Hvis den samme liter vand skal koges helt væk og blive til damp kræver det en meget større energimængde. Den energi der bruges for at lave tilstandsændringen bindes i dampen. Energien i dampen frigives når tilstandsændringen går den anden vej. • Tilstandsændring i lukket system: Hvis man har denne proces i et lukket system kan man altså optage energi et sted ved at en væske ændres til gas. Denne energi kan derefter frigives et andet sted i det lukkede system ved at gassen ændres tilbage til væske. Den mængde energi der frigives er nøjagtig den samme som den mængde der optages.

  10. Varmepumpens lukkede systemPrincipdiagram Kølemiddel On 0°C VarmemedieOff 50°C 0°C 100°C Gas 3 bar Gas17 bar Kompressor Kondenserer Koger KølemiddelOff -3°C Flydende3 bar Flydende17 bar VarmemedieOn 45°C -10°C 50°C Ekspansionsventil Kondensator Fordamper

  11. COP værdiUdregning Fremløb Jordvarme 0°C Luft/vand 7°C Varmepumpen tilføres energi i form af strøm 5.000 kWh Fremløb45°C Varmepumpen henter energi fra jord eller luft 15.000 kWh Varmepumpen leverer energi til varmeanlægget 20.000 kWh COP værdi på 4 20.000 / 5.000 Kondenserer Koger

  12. Varmepumper erstatning og supplement for olie og gaskedel Forbrug af olie i landbrug og fremstillingsvirksomheder 42 PJ Opvarmning alene udgør: 22% i landbrug 18% i fremstillingsvirksomheder Samlet forbrug 8,4 PJ svarende til: 233,3 millioner liter olie og 606.000 ton CO2

  13. Varmepumper er fremtiden • Basis for ca. 4500 af de store luft/vand varmepumper i landbrug fremstillingsvirksomheder • Fossilfrit i Danmark • Regeringen satser på el til rumvarme ( varmepumper)

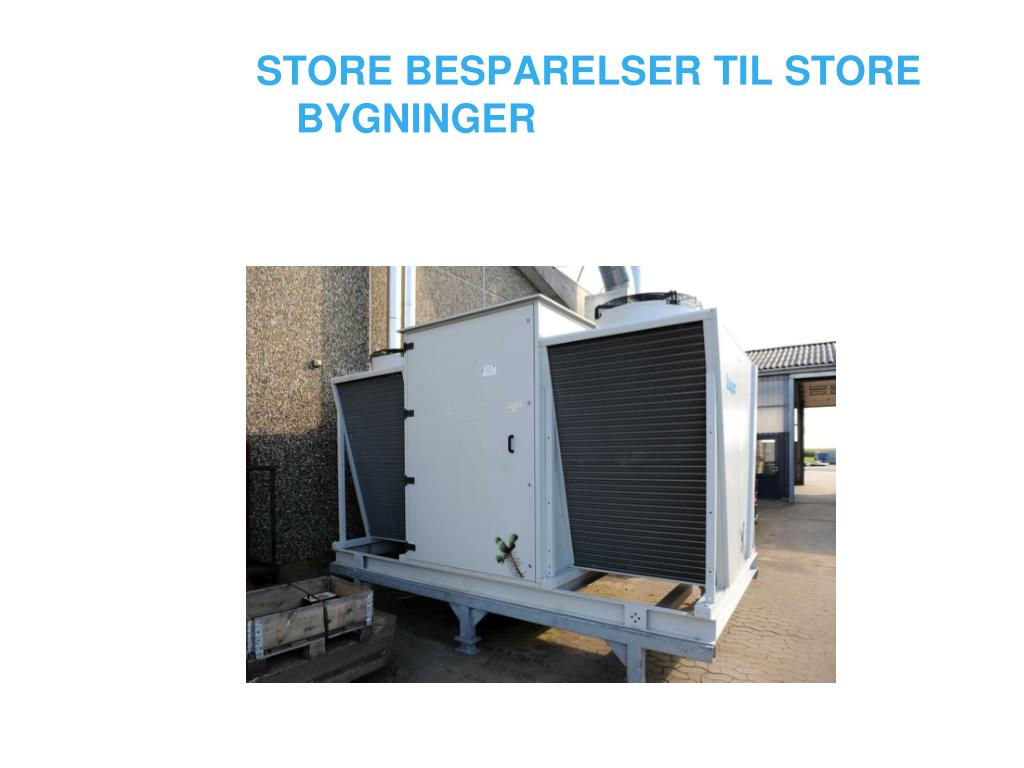

  14. STORE BESPARELSER TIL STORE BYGNINGER

  15. Spar penge på OPVARMNINGaf store bygninger Halvér varmeregningen Varmepumperne kan bruges i forbindelse med flere forskellige eksisterende varmesystemer – f.eks. til at aflaste et gas- eller oliefyr. • Varmepumpen halvere varmeregningen. • Det eksisterende varmesystem skal ikke ændres • Varmepumpen kan køre op mod eksisterende varmesystemer uanset temperatur.

  16. Spar penge på OPVARMNINGaf store bygninger • Den største maskine i serien kan i sig selv opvarme 4600 m2. • Ved endnu større behov kan flere maskiner kombineres i serier. • Varmepumperne kan både bruges i eksisterende bygninger og til nybyggeri.

  17. Spar penge på OPVARMNINGaf store bygninger Sådan fungerer det Varmepumperne udnytter solens gratis energi , specifikt den del, der oplagres i luften. Dermed kan varmepumperne levere: • Rumvarme (gulvvarme, radiator, kalorifere) • Varme til ventilationsanlæg • Varmt badevand • Et stærkt supplement til eksisterende varmesystem (f.eks. kedler).

  18. Spar penge på OPVARMNINGaf store bygninger Fremtidssikret løsning Varmepumpeserien er fremtidssikret til Smart Grid – altså Intelligent styring af elforbruget. Det betyder, at varmepumpen kan drives af billig el, hvilket vil give endnu større besparelserihverdagen.

  19. Varmepumpens FORDELE – kort fortalt Høj effektivitet: Årsvirkningsgrad på 3,5 (COP). God miljøprofil: Naturligt kølemiddel – fri for freon. Sikker drift: Anlæggene er af høj kvalitet, og bygget til industriel brug, hvilket gør dem særligt driftsikre og effektive. Minimalt vedligehold: Anlægget kræver kun de lovpligtige servicebesøg; i hverdagen kører det helt automatisk. Billig installation: En luft/vand varmepumpe kræver ikke gravearbejde og er derfor nemmere og billigere at installere

  20. Varmepumpens FORDELE – kort fortalt Maskinfabrik sparer årligt 197.287 kr. En maskinfabrik, der tidligere kun brugte gasfyr til rumopvarmning, bruger nu også en luft / vand varmepumpe. Den erstatter meget af gasforbruget og har bragt varmeudgiften ned på 0,35 kr./kWh. Det betyder også, at investeringen forrentes med 35% om året. • Reduktion i CO2-udledningen: 42% / 94 ton pr. år • Tilbagebetalingstiden er 3,0 år Allison sparer årligt 96.607 kr. Allisons administrations- og lagerbygning har tidligere udelukkende anvendt oliefyr til rumopvarmning. En luft/vand varmepumpe tilkoblet varmesystemet erstatter nu en stor del af olieforbruget. Det betyder, at prisen på varmen er reduceret til 0,51 kr./kWh. • Reduktion i CO2-udledningen: 64% / 50 ton pr. år • Tilbagebetalingstiden er 3,3 år

  21. Dimensionering af varmepumpe

  22. Dimensionering af varmepumpe Oplysninger fra kunden hos Nr. Søby VVS: • Bygningens areal 3500 m2 • Oplyst varmetab 185 kW ved – 12 °C ude ( kan erstattes med år eller månedsforbrug ) • Supplering med oliekedel • Oliepris 7,5 kr/liter • Elpris 1,0 kr/kWh

  23. Dimensionering af varmepumpe Varmeeffekt ( kW ):

  24. Dimensionering af varmepumpe Varmemængde ( kWh ):

  25. Dimensionering af varmepumpe Månedsfordelt ( kWh ):

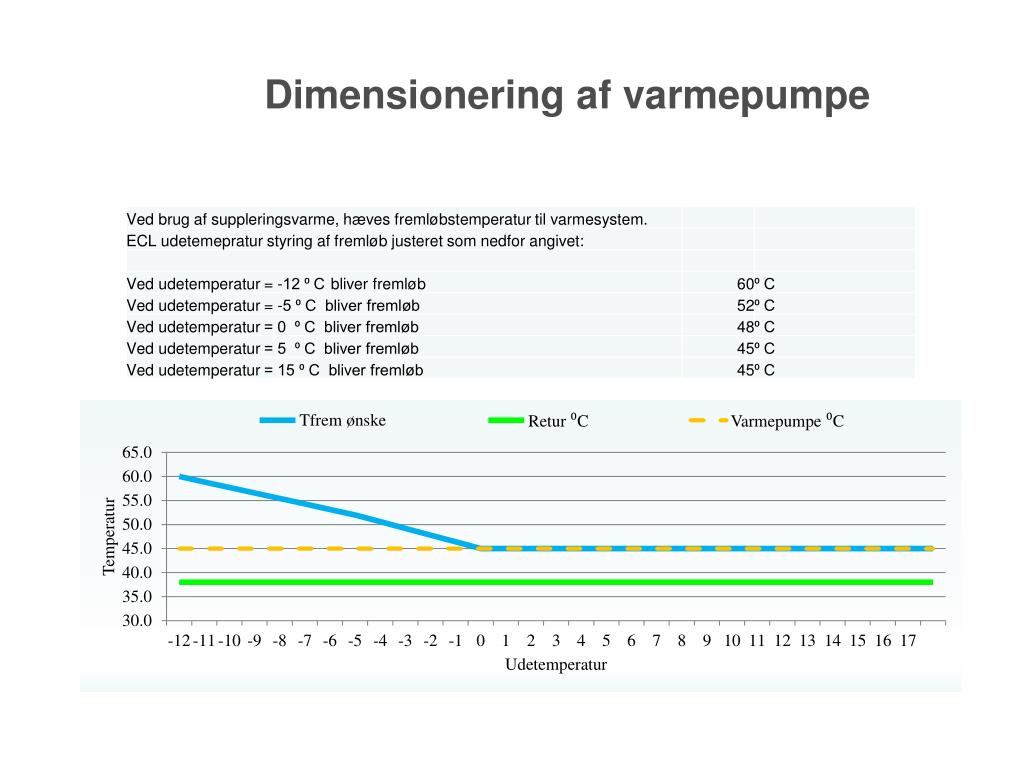

  26. Dimensionering af varmepumpe

  27. Dimensionering af varmepumpe Der er valgt 1 stk. VAWH 110

  28. Centralvarmeanlæg Temperatursæt • Olie- og gaskedler kører oftest med 70/40 grader • Varmepumpen kører maksimalt med 60/50 grader • Ved lavere fremløbstemperatur kører varmepumpen med en bedre virkningsgrad

  29. Centralvarmeanlæg Energiindhold • Mængden af energi pr liter vand afhænger af temperatursættet • Forskellen mellem fremløb og retur kaldes Δt • Jo højere Δt jo mere energi afsættes der • 3 gange større vandmængde kræves for samme energimængde

  30. Centralvarmeanlæg Vandmængde • Vandmængden beregnes med følgende formel ´ q [l/h] = 0,87 x W Δt

  31. Centralvarmeanlæg Rørstørrelse • Dimensionering af rør således at de passer til den store vandmængde • For små rør giver støj • Ved kobberrør kan der opstå utætheder ved slid

  32. Centralvarmeanlæg VVB og gulvvarmeshunt • Vær opmærksom på eksisterende VVB • Er den egnet til at køre ved varmepumpens temperatur • Skal der suppleres op på temperaturen med anden varmekilde • Gulvvarmeshunt er kun nødvendig hvis der er to temperatursæt • Lad varmepumpen styre fremløbstemperatur ved rene gulvvarmeanlæg

  33. Centralvarmeanlæg Radiator

  34. Centralvarmeanlæg Pumpe • Dimensionering af cirkulationspumpe så den passer til opgaven • Det er den længste strækning der tæller

  35. Anlægsopbygning og styrring

  36. Anlægsopbygning og styrring

  37. Afgiftsforhold Afgift på genbrug af varme! Når varme bruges til rumvarme skal der betales energiafgift af ny energi og overskudsvarmeafgiftaf genbrugt energi fra afgiftsfri proces. Overskudsvarmeafgift bliver typisk væsentlig mindre end energiafgift på ny energi, og den betales kun for forbrug der ligger i de seks vintermåneder. Overskudsvarmeafgift Rumvarme – Rumvarme nej Rumvarme – Proces nej Proces – Proces nej Proces – Rumvarme ja

  38. Tilskudsmuligheder Kunden kan sælge registrerbare besparelser Inden ordre af projekt skal kunde have aftale med tilskudsgiver. Tilskuddet beregnes ud fra registrerbare kWh ganget med tilskudsprisen pr. kWh Estimeret tilskudsbeløb fremgår af tilbud.

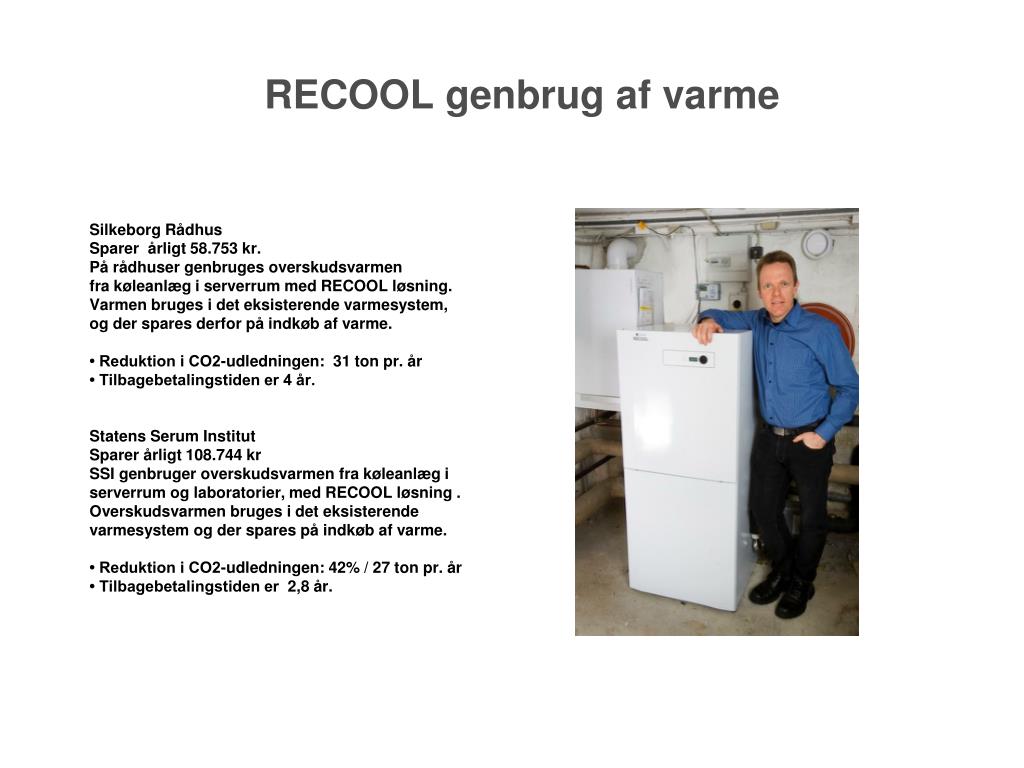

  39. RECOOL genbrug af varme • Silkeborg Rådhus • Sparer årligt 58.753 kr. • På rådhuser genbruges overskudsvarmen • fra køleanlæg i serverrum med RECOOL løsning. • Varmen bruges i det eksisterende varmesystem, • og der spares derfor på indkøb af varme. • • Reduktion i CO2-udledningen: 31 ton pr. år • • Tilbagebetalingstiden er 4 år. • Statens Serum Institut • Sparer årligt 108.744 kr • SSI genbruger overskudsvarmen fra køleanlæg i • serverrum og laboratorier, med RECOOL løsning . • Overskudsvarmen bruges i det eksisterende • varmesystem og der spares på indkøb af varme. • • Reduktion i CO2-udledningen: 42% / 27 ton pr. år • • Tilbagebetalingstiden er 2,8 år.

  40. RECOOL genbrug af varme Birn Jernstøberi sparer årligt 1.047.613 kr. Hos Birn Jernstøberi er RECOOL løsning tilsluttet køleanlæg og overskudsvarmen genbruges i det eksisterende varmesystem. Der spares på indkøb af gas. • Reduktion i CO2-udledningen: 578 ton pr. år • Tilbagebetalingstiden er under 1 år. Arla Foods sparer årligt 947.676 kr. Arla Foods i Esbjerg og Hobro har tilsluttet RECOOL løsning til køleanlæg og trykluftanlæg. Overskudsvarmen genbruges til bygningsvarme og proces. Der spares på indkøb af gas. • Reduktion i CO2-udledningen: 595 ton pr. år • Tilbagebetalingstiden er 6 md.

  41. RECOOL genbrug af varme fra serverrum

  42. RECOOL - genbrug af varme fra ventilationsanlæg

  43. RECOOL - genbrug af varmefra køleanlæg

  44. Spørgsmål?
