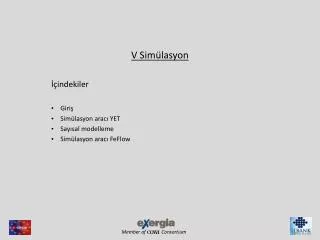

  1. V Simülasyon İçindekiler Giriş Simülasyon aracıYET Sayısal modelleme Simülasyon aracı FeFlow

  2. İçerik organizyonu / görevlerin atanması

  3. Content organisation / assignment of tasks TBGE planlama TBE planlama

  4. Su-su ısı pompalarının kullanımı • Hidrolik parametreler • Kuyunun çıkış gücü: her KW buharlaşma kapasitesine 0,25 m³/h akış debisi gereklidir10 KW akış kapasitesi 2,5 m³/h gerekli bir deşarj akımı sonuçlandırır. • Pompalama testleri ile yeraltı suyu horizont jeotermal kapasitesinin kontrol edilmesi • Üretim kuyusu ve injeksiyoun kuyusu arasındaki yeterli mesafe (a minimum of 15 m küçük üniteler için) termal kısa devreleri önlemek için • Büyük üniteler için, yeraltı taşıma modellerinin bir sayısal simülasyonu gereklidir. • Yer altı su kuyusu sistemlerinin boyutlandırılması • II Dimensioning – yeraltı su kuyusu sistemleri

  5. Yer Isı Eşanjörlerinin Boyutlandırılması Calculation of partial thermal yields / geological layer C 6

  6. Geniş jeotermal sistemler için uygulanabilir (ofis binaları / gökdelenler) • Kuyu ısı değiştiricilerinin boyutlandırılması metodu sadece zemine dokunan beton parçaların boyutlandırılmasıdır. • Planlama , ölçümlendirme, yeryüzündeki beton kısımarın inşası ile ilgili detaylar İsviçre Norm SIA D 0190’da bulunabilir“direk ve zemine dokunan beton parçaların kurulumu ile jeotermal enerjinin kullanımı“ • Genel olarak sayısal boyutlandırma(e. g. PILESIM) • Direk / kesik duvarlar miktarı yapı projesi tarafından belirlenir • Enerjik optimizasyon: • yeraltı termal özellikleri ve yap parçalarının çapı dikkate alınarak, direk yada duvar paneli başına düşen boru döngülerinin miktarı (yüksek ısı iletkenliği ve yüksek yeraltı suyu akışı ile daha fazla döngü mümkündür) • Borular arasındaki aralık dikkate alınarak aktif direk miktarı(„ alternatif termal etkiler“) • Düşük derinliklerdeki duvar panellerinde ve iki veya daha fazla direğin seri bağlanması • Beton kısımlara dokunan yeryüzünün boyutlandırılması II Dimensioning – beton kısımlara dokunan yeryüzü

  7. Amaç: jeotermal birimlerin sürdürülebilir boyutlandırılması Bireysel jeotermal ısı eşanjörlerinin yanı sıra belirli bir dereceye kadar jeotermal ısı değiştirici alanları için dizinler ve boyutlandırma için kullanılabilen/kullanılabilir özel konfigürasyonlar vardır. Ancak, jeotermal birimin planlanan kullanımı, standart planlamadan farklılaşırsa (örn: soğutma, çift kaynaklı kullanım vs), yada özel jeolojik etkileri düşünmek zorunda kalırsanız ( örn: yer altı suyu akışı) çeşitli bilgisayar programları hesaplama için kullanılır. • Neden simülasyon?

  8. Dikkate alınacak programlar şöyledir: • G fonksiyonu ve analitik çözümlemeye dayalı programlar • örn: YET(Yeryüzü Enerji Tasarlayıcısı)ve EWS -Sadece averaj bir değerin kullanılması -Sadece verilen konfigürasyonun kullanımı +Kolay yönetilebilir +Hızlı • Neden simülasyon?

  9. Dikkate alınacak programlar şöyledir: • G fonksiyonu ve analitik çözümlemeye dayalı programlar • örn: YET(Yeryüzü Enerji Tasarlayıcısı)ve EWS -Sadece averaj bir değerin kullanılması -Sadece verilen konfigürasyonun kullanımı +Kolay yönetilebilir +Hızlı • Çözümlemede nümerik metod kullanan programlar • örn: SPRING ve FeFlow +Herhangi bir sırada oluşturulan kompleks model (jeolojik katmanları ve yükleme profillerinin herhangi bir sayısı.) +Daha gerçekçi bir şekilde doğayı gösterir -Daha önceki bilgi kesinlikle gereklidir -Zaman ve çaba • Neden simülasyon? • V Simulation: Introduction

  10. YET 3.16 (Yeryüzü Enerji Tasarlayıcısı) • BLOCON tarafından yayınlanmıştır • BLOCON SWEDEN Nordmannavägen 96 SE-224 75 Lund, İsveçEmail: info@blocon.seAnasayfa: www.blocon.se Kuyu ısı değiştiricisi tasarımı için bir bilgisayar programı. Yer kaynaklı ısı pompası sistemleri (YKIP) ve kuyu termal depolama tasarımı için geliştirilmiştir. Tuzlu su sıcaklıklarının hesaplanması, aylık ısıtma / soğutma yükleri için yapılır. Boru malzemeleri özellikleri ve ısı taşıyan sıvıların özelliklerinin yanısıra önemli zemin parametrelerini sağlayan veritabanlarıdır. Aylık ortalama ısıtma ve soğutma yükleri girdi verileridir.Buna ek olarak, her ayın sonunda birkaç saat içindeki pik sıcak / soğuk yükler için ekstra bir eğilim düşünülebilir. • Yeryüzü Enerji Tasarlayıcısı • V Simülasyon: YET

  11. Yer özellikleri • Termal iletkenlik [W/mK] • Örn: kumtaşı 2.3 (önerilen) • Örn:Kuru kum 0.4 (önerilen) • Hacimsel ısı kapasitesi • Yer yüzü sıcaklığı • Yer yüzündeki yıllık averaj sıcaklık • Jeotermal ısı akışı • Almanya 30 to 100 mW/m² • Türkiye 60 to 200 mW/m² • YET • V Simülasyon: YET Sıcaklık sahası, ısı akışı ile bağlantılı olarak yüzey sıcaklığından yada kuyu ısı değiştiricisinin yanısıra ortalama sıcaklıktan( termal tepki testinden gelen veri ile) belirlenebilir.

  12. Kuyu ve Isı değiştirici • Çeşit • Koaksiyal (yaygın) • Tek -U (yaygın) • Çift -U (en yaygın) • Üçlü -U (olağandışı) • Konfigürasyon • Tek • Çizgi • L-konfigürasyon • U-konfigürasyon • Açık dikdörtgen • Dikdörtgen • Derinlik • Boşluk • Çap • İletim direnci boru/dolgu • Kötü dolumdan dolayı ek direnç • Dolum ısıl iletkenliği • Geliştirilmiş dolum maddesi (ʎ > 2,0 W/mK) • Hacim akış oranı • YET • V Simülasyon: YET

  13. Kuyu ve ısı değiştirici • U-boru (or koaksiyal) • Dış çap • Duvar kalınlığı • Termal iletkenlik • Şaft boşluğu • Merkezden her bir “U” daki aşağı ve yukarı boru merkezlerine olan uzaklık Uygulamada, mesafe, uzunluk boyunca sabit değildir (şaft boşluğu) ve ortalama bir değer kullanılmalıdır. Eğer aralayıcı kullanılırsa (yaygın değil) aralayıcılar tarafından gerçekleştirilen uzaklık uygundur. Şaft aralığının simülasyon üzerindeki etkisi çok büyüktür! • YET • V Simülasyon: YET

  14. Kuyu termal direnci • Değerleri hesaplamak Hesaplama, Kuyu eksenine çapraz bir düzlemde iki boyutlu ısı iletimi sorunun kesin bir çözümü veren analitik bir çözüm kullanır. • İç ısı transferi için hesap Aşağı ve yukarı akan bireysel borular arasındaki ısı transferi • Sabit değerler Örnek olarak termal tepki testinden gelen değerler. Isı taşıyan akışkanlar • Veritabanı-örnek: • Su (soğutma yada ısıtma/soğutma kullanımları için) • Mono etilen glikol 25% (ısıtma yada ısıtma/soğutma kullanımları için) • YET • V Simülasyon: YET

  15. Temel yük • Çift girişli yöntemler • Yıllık enerji & aylık profil • Bütün yılın ısıtma ve soğutma yüklemesi • Belirli bir yük profili (yüzde olarak) kullanarak bireysel aya yayılı yük • Aylık enerji değerleri • Her ay için ısıtma ve soğutma yüklemesi İlk yöntem, sadece yıllık yükü değiştirerek yük profilinde hızlı değişiklikler sağlar! • YET • V Simülasyon: YET • Evsel sıcak su • Bu değer, yıl boyunca eşit olarak yayılır.

  16. Temel yük • MPF: Mevsimsel Performans Faktörü • Bu durumda, daha fazla veya daha az, zaman-ortalamalı PK ya (performans katsayısı) eşittir • Elektrik bölümü otomatik olarak kesilir • Seçenek “direk” • ısı pompası çalışması yok ise, "doğrudan soğutma" ya da "doğrudan ısıtma“ denir Bir iç temizleme olarak anlamak için (ısıtma ve soğutma sistemi arasındaki) Eşzamanlı çalışan ısıtma ve soğutma yükleri çıkarılır. • YET • V Simülasyon: YET

  17. Tepe yükleme Tepe yükler mümkün olan en yüksek sıcaklık değişimleri tahmin etmek için kullanılır. Tepe yüke göre ısı çıkarma veya ekleme her ayın sonunda temel yüke eklenir ve çıkan akışkan sıcaklıkları hesaplanır. • YET • V Simüasyon: YET • Güç • Genel olarak ısı pompasının gücü • Temel yük menüsünde verilen programdaki mevsimlik performans faktörü ile program otomatik olarak hesaplar • Süreç • Maksimum saatte ısıtma ve soğutma yüklemesi beklenir • Simülasyon periodu • Bütün simülasyon periodu(yaygın olarak 25 yıl) • Çalışmanın ilk ayı

  18. Ortalama akışkan sıcaklığının hesaplanması “çözüm” • Ortalama akışkan sıcaklığını çözmek • Verilen bir işletmenin ısı taşıyan akışkanının ortalama sıcaklığının hesaplanması (yer, derinlik, konfigürasyon “kuyu ve ısı değiştirici” menüsünden) • Gerekli kuyu uzunluğunu çözmek • İşletme için akışkan sıcaklığını verilen sınırlar içerisinde tutmak için kuyu uzunluğunun hesaplanması • Alt menude belirtilen sınırlar “akışkan sıcaklığı kısıtlamaları” • YET • V Simülasyon: YET • Gerekli kuyu uzunluğunu çözmek– Optimizasyon • Yer için verilen genişliğe, derinliğe ve toplam ısı değiştiricisi için verilen alana bağlı olarak toplam kuyu uzunluğunun hesaplanması

  19. Çıkan YET • Tasarım datasının gözden geçirilmesi • Tasarım datası sayfasının verdiği sonuçlar • Giriş datası • Hesaplanan değerler • Kuyu termal direnci • Reynolds-sayısı • Isı çıkarma oranı • Ortalama akışkan sıcaklığı • Temel yük • Tepe yük • YET • V Simülasyon: YET

  20. Çıkan YET • Akışkan sıcaklıklarını çizmek • Yirmi beşinci yılın sıcaklıkları (her zaman simülasyonun son yılı) • Eğer başka bir yılın sıcaklığını görmek istiyorsanız, simülasyon periodunu ayarlayın • min – max sıcaklıkları çizmek • simülasyon süresinin bütünü boyunca gösterilen sıcaklıklar Gösterilen sıcaklıklar, akış ve dönüş değerleri ​​arasındaki ortalama değerlerdir. Bu da demektir ki, 4 K nın sıcaklığının yayılması durumunda akış, gösterilen sıcaklıklardan 2 derece daha soğuk, dönüş ise 2 derece daha sıcaktır.Soğutma durumunda olay tam tersidir. • YET • V Simülasyon: YET Simülasyonun son yılı Simülayon sürecinin bütünü

  21. “Eksantrik ev” jeotermal kaynağı • 5000 m² toplam zemin alanıyla ofis binası • 15 kat • 89 m toplam yükseklik • Öngerilmeli beton levha • Ön cam • ÖrnekYET • V Simülasyon: YET

  22. Çift kaynaklı ısıtma ve soğutma sistemleri • Isıtma sistemi • Temel yük: jeotermal enerji • Beton çekirdek aktivasyonu • Tepe yük: bölge ısıtma • Radyatör • Havalandırma sistemi • Soğutma sistemi • Temel yük: jeotermal enerji • Beton çekirdek aktivasyonu • Tepe yük : soğutucu • Havalandırma sistemi • Örnek YET • V Simülasyon: YET Toplam ısıtma ve soğutma talebi Jeotermal ve geleneksel kaynak

  23. Çift kaynaklı işletim • Dış mekan sıcaklığı ile tasarım için ısı gereklilikleri arasında yaklaşık doğrusal bir ilişki olduğunu varsayarak makul olarak doğru bir yıllık yük süresi eğrisi oluşturulabilir • % 20 ısıtma yükü ile ısıtma talebinin% 44 kapsanabilir • Örnek YET • V Simülasyon : YET Yıllık yük süresi eğrisi Peak load Base load Temel yük/ Tepe yük

  24. Gerçek bir değiştirici sahası YET konfigürasyonuna çevrilmelidir • Değiştiriciden değiştiriciye olan termal etki, gerçek alan ile benzer olmalıdır • Değiştiricilerin sayısı eşit olmalıdır • Eğer bu mümkün değilse, ısı talebi vesoğutma gereksinimi ona göre ayarlanmalıdır. • Örnek :YET • V Simülasyon : YET

  25. Prosedür En kötü durum • Sadece ısı temini için değiştirici alanı (yerin sadece ısı kaynağı olarak kullanımı) • Soğutma kaynağı için özel olarak değiştirici alanları (toprak sadece bir ısı çukuru olarak hizmet vermektedir) Optimazyonu yapılmış • Optimize edilmiş ölçülerle kombine ısıtma ve soğutma kaynağı için değiştirici alanları (yer, soğuk mevsimde ısıyı çekerek ısı kaynağı olarak, sıcak mevsimde soğutucu olarak kullanılır) • Örnek: YET • V Simülasyon: YET

  26. Duyarlılık analizi (en kötü durumda) • Sadece ısı kaynağı • 6 m ve 15 m arasındaki uzaklık • Sonuç : jeotermal kazanç • Sadece soğutma kaynağı • 6 m ve 15 m arasındaki uzaklık • Sonuç : jeotermal kazanç • Örnek: YET • V Simülasyon: YET

  27. Kombine edilmiş ısıtma ve soğutma kaynağı • Değiştirici sahası(uzaklık 9 m) • Derinlik çeşitliliği • Maksimum jeotermal kazanç • Jeotermal ısı akışının görünen etkisi • Jeotermal kazanç derinlik artıkça artar.(ısı) • Jeotermakazanç derinlik artıkça azalır (soğutma) • Örnek :YET • V Simülasyon: YET

  28. Tercih edilen alternatif • Simülasyon dönemi boyuncaki sıcaklıklar • Soğutma ihtiyacı en etkili faktördür. • Beton çekirdek aktivasyonu kullanarak bile daha yüksek sıcaklıklar mümkün değildir. • Değiştiriciler sahasında sıcaklık düşümünden dolayı soğutmanın performansı zamanla düşer. • Örnek: YET • V Simülasyon: YET Simülasyonun ikinci yılı Simülasyon süresinin bütünü Simülasyonun son yılı

  29. Analitik Rezervuar ModellemeAçık Kuyu Akışı • sabit koşullar altında kuyu içine akış rezervuara doğru olan akışa eşit olmalıdır; • akışkan sıvı ise, hacimsel akış eşit olmalıdır; • rezervuardaki basınç dağılımı kuyunun radyal merkezli bir fonksiyonudur.

  30. Analitik Rezervuar ModellemeAçık Kuyu AkışıBasınçlama Mekanizması • Soğuk su kolonu rezervuar basıncına neden olur. Soğuk suyun yoğunluğu rezervuar sistemindeki sıcak jeoakışkanın yoğunluğunu geçer. (“doğal sifon” akışkanın kuyu içine gitmesine neden olur) • Analitik hesaplamalar: • Sadece sıvı akış • Flash horizonun yeri • Kuyudaki iki fazlı akış • Komple model: kuyu içi flashlama ile birlikte kuyu başına rezervuar: • Rezervuardaki basınç düşümü • Kuyudaki hidrostatik basınç düşümü, sıvı kısım ve iki fazlı kısım • 2 fazlı kısımdaki sürtünme basıncınn düşümü • Sıvı kısımdaki sürtünme basıncının düşümü • 2 fazlı kısımda hızlanma basıncının düşümü

  31. Nümerik modelleme • V Simulation: Numerical Modelling

  32. Nümerik modelleme • V Simülasyon : Nümerik modelleme

  33. Araştırmaların Görev Kapsamı • Fiziksel model • V Simülasyon: Nümerik modelleme AmaçAmacın KapsamıMaliyetler Verien Toplanması ve Değerlendirimesi TopografyaJeoloji Hidroloji Verilerin Sınıflandırılması ve Değerlendirilmesi Çalışma Alanı Dengelenmiş Alan Model Alanı Gerçekliğin Basitleştirilmiş ÇıkarımlarıStratigrafi BirimleriHomozenizasyon Bölgeleri MateryelParametreleri Jeolojik Konseptin Türetilmesi Jeolojik Konseptin Gözden Geçirilmesi Saha verisi Matematiksel Modeller Ch. König, delta-h; D-Witten

  34. Numerik Modelleme

  35. Matematiksel model, fiziksel prensiplere dayanır, örneğin; Darcy´nin, Fourier´in Fick´inve Hook´un kanunları. Bu açıdan, matematiksel model aşağıdaki şartları yerine getirmek zorundadır: Etkili ve güvenilir olmak zorundadır. • Matematiksel modelin etkinliği:“Hesaplama için en etkili matematiksel model en düşük maliyette yeterli doğrululukla sonuçlanan modeldir” . K.-J. Bathe: Finite Elemente • Matematiksel modelin güvenilirliği: “Seçilen modelin, talep sınırları içerisinde, sonuç tahminlerinin kanıtları varsa güvenilirdir.”K.-J. Bathe: Finite Elemente • Matematiksel Model • V Simülasyon: Nümerik Modelleme

  36. Nümerik Modelleme • V Simülasyon: Nümerik modelleme

  37. Matematiksel model tanımladıktan sonra uygun sayısal yöntem seçilmelidir. Diferansiyel denklemlerin yaklaşık çözümlerini bulmak için çeşitli nümerik teknikler vardır, örn.: • Sonlu Elemanlar Yöntemi(SEY) • Sonlu Farklar Yöntemi(SFY) • Sonlu Hacim Yöntemi(SHY) • Sınır Elemanları Yöntemi(SEY) • … Sıvı akışı ve ısı taşıma simülasyonu için GZB, kanıtlanmış iyi bir yazılım paketleri olan SPRING ve FeFlow kullanmaya karar vermiştir.Her iki programda Sonlu Elemanlar Yöntemine dayanır. • Nümerik Modelleme • V Simülasyon: Nümerik Modelleme delta-h, D-Witten

  38. Mekansal Ayrıştırma: Model alanı, sınırları nodlarla gösterilen elemanlara bölünmüştür. Modelin önemli avantajlarından biri elemanların faklı boyutlarda seçilebilir olabilmesidir. Elemanın minimum boyutu Péclet sayısının yardımıyla seçilmelidir. • Zamansal Ayrıştırma: • Sabit durum: Denge durumu, zamanla değişme yok • Geçiş : akış ve/veya ısı taşıma işleminde zamanla değişim Zaman adımları Courant kriteri yardımıyla minimum boyutta seçili olmalıdır. • Sonlu Elemanlar Yöntemi • V Simülasyon: Nümerik Modelleme

  39. Kısmi diferansiyel denklem sistemi açık bir şekilde çözülmüş olması gerekmektedir. Bu nedenle, gerekli olarak başlangıç ve sınır durumları belirtilmiş olmalıdır. • Başlangıç durumları: • Sıcaklık değeri • Hidrolik yük değeri • Sınır durumları: • Dirichlet durum = birinci tip sınır durumu • Sıcaklık bilinir • Hidrolik yük bilinir (örn. Geniş su kütleleri) • Neumann durumu = ikinci tip sınır durumu • Sıcaklıktaki değişim bilinir • Akış oranı bilinir (örn. su, kuyu) • Cauchy durumu = üçüncü tip sınır durumu Dirichlet ve Neumann sınır durumlarını içerir (e.g. Daha küçük su kütleleri) • Başlangıç ​​ve Sınır Koşulları • V Simülasyon: Nümerik modelleme

  40. Nümerik modelleme • V Simülasyon: Nümerik modelleme

  41. Modellemedeki bir sonraki aşama Modelin kalibrasyonudur. Hesaplanan hidrolik yüklerin , gözlem kuyularında ölçülen hidrolik yüklere dayanarak ara değerli hidrolik yükler ile kıyaslayarak kalibrasyon yapılması bir seçenektir. • Kalibrasyon • V Simülasyon: Nümerik modelleme Kalibrasyondan sonra hesaplanan (kırmızı) and aradeğerlikli (yeşil) potansiyel yükler Siyah halkalar: ölçülen farklılıklar. SPRING, delta-h, D-Witten: http://spring.delta-h.de

  42. Nümerik modelleme • V Simülasyon: Nümerik modelleme

  43. Nümerik modelleme sonuçlarının kalitesi için alakalı kriterleri karşılayan en önemli modeldir. Sıvı akışı ve ısı transferi modelinin doğruluğu için aşağıdaki kriterler dikkate alınmalıdır: • Yer altı suyunun alçalma konisi • Homojen materyalde ısı iletimi • Elder-Problem (gözenekli ortamdaki yoğunluk odaklı akışın düşünüldüğü çözünmüş maddelerin iletimi) • Henry-Problem (kapalı akiferdeki tuzlu su akışının simülasyonu, yoğunluk odaklı akış düşünülerek) • … • Doğrulama • V Simülasyon : Nümerik modelleme

  44. FEFLOW 6 • DHI-WASY GmbH • Waltersdorfer Straße 10512526 Berlin-BohnsdorfAnasayfa : www.feflow.info Gözenekli ortamdaki akış ve taşıma proseslerinin simülasyonunda lab ölçeğinden karasal ölçeğe kadar değişebilen değişik sayıda uygulamalar için FEFLOW uygundur. Birkaç örnek olarak: • Yeraltı Suyu Yönetimi • Jeotermel Enerji(Derinve yüzeye yakın) • Maden Suyu Yönetimi • Jeoteknik uygulamar • Gözenekli ortam Sanayi tasarımı • Tuzlu su girişinin gözlemi • Kirlenme yayılımının incelenmesi • Birleştirilmiş yer altı suyu/yer yüzü suyuSimülasyonu • FEFLOW • V Simülasyon: FEFLOW

  45. Yer ısı değiştirici dizileri için yeni bir modelleme yöntemi Çok sayıda ısı borularından oluşan büyük ısı değiştirici dizileri için, tamamen ayrık modelleme pratik değildir. Aşırı geometrik yönlü oranlar, ısı borusu değiştiricilerin uygun 1D sonlu elemanlar temsilleri tarafından modellenmiş olduğu yerde gelişmiş nümerik bir stratejiye ihtiyaç duyarlar. Çoğunlukla Al-Khoury (2005, 2006) tarafından belirtilmiş aşağıdaki fikirleri takiben bu yaklaşım FEFLOW içine dahil edilmiştir. Aşağıda sıralanan maddeler göz önüne alınarak Al-Khoury’nin nümerik stratejisi değiştirilmiş ve FEFLOW’a uygulanmıştır. (Diersch, 2008): • FEFLOW • V Simülasyon : FEFLOW • 1D ısı borusu elemanlarını farklı özellikli olarak adlandırılan elemanlara benzeyen FEFLOW sonlu elemanlar matrix sisteminin içine entegre etmek. • Tek ve çift U-şekilli ayrıca koaksiyel ısı borusu değiştiricileri için formüllerin genellemesi • Direk ve sıralı olmayan 1D ısıborusuelemanları ve Gözenekli orta ayrıklaştırmanın birleştirilmesi. • FEFLOW sınır koşullarının çoklu kuyu durumlarına benzer ısı boruları için genişletilmesi.  ilk sonuçlar tamamen ayrıklaştırılmış ısı boruları için yeterli anlaşmayı gösterir. Ancak, öncelikle boyutsal azalma nedeniyle kısa dönemdeki davranış, giriş sıcaklığında büyük değişimler olması durumunda farklı olabilir.

  46. Tekli kuyu ısı değiştiricisi(BHE) yada serisi ısı transfer modelinin üst bölümündeki nodlara konumlandırılabilir. Eğer böyle bir nod atanmışsa, Kuyu ısı değiştiricisi ayar menüsü veri sayılarının belirtildiği yerde görülebilir. • Toplam ısı girişi oranı • Üst ve alt boru konumları • Kuyu ısı değiştiricisine uygulanan sayısal method • Analitik (EskilsonveClaesson) yada nümerik (Al-Khoury) • Kuyu ısı değiştiricisi modelleri • İkili U-shape, tekli U-shape and koaksiyal modeller • Dataset tanımlayıcısı • Dataset parametreleriylealakalı olarak: • kuyu, boru, soğutucu, harçvedirenç • FEFLOW • V Simülasyon: FEFLOW

  47. Modelleme • İlk aşama: • Çalışma alanı belirlemek (supermesh) • Süperörgüler sonlu elemanlı örgülerin oluşturuması için bir çerveve oluşturur. Örgü oluşturmak için gerekli olan tüm geometrik bilgiyi içerir. • Süperörgülerin bölünmesi • Farklı örgü arıtma alanları • Farklı materyal özelliklerinin alanları • Çizgi ve nokta eklentilerinin tanımlanması • Konumları belirlemek için (örn. BHE) • Doğrusal yapıları göstermek için • FEFLOW • V Simülasyon: FEFLOW Supermeshnokta ve çizgi eklentileri ile • Kuyu ısı değiştiricisi için sanal yarıçap girmek • Tek bir noda uygulanan ısıdan çıkan, akış simülasyonundaki yük değeri genellikle fiziksel kuyu çapında olan yükü temsil etmez. Bunun yerine,nodda gerçekten hesaplanan yük için farklı çaplarda değer buldurulur buna sanal çap denir. Sanal çap

  48. Modelleme • İkinci aşama: • Örgü üretme prosesi • Oluşum genel olarak üretilen sonlu elemanların yaklaşık sayılarının girdilerine bağlıdır . Her süperörgü poligonun istenilen örgü yoğunluğu ayrı ayrı düzenlenebilir. • Örgü oluşturma algoritmaları • Kompleks alanların üçlü veya dörtlü elemanlara ayrıştırılması için bir çok strateji vardır. Her birinin kendine özel avantajları ve dezavantajları vardır, FEFLOW üçgenleme yapmak üzere üç değişik algoritmayı destekler. • Gelişmiş ön • Herhangi çizgi yada noktaları süperörgüde desteklemeyen basit örgü algoritmalarıdır. • Grid oluşturucu • Süperörgüdeki çizgileri noktaları poligonları destekler. Ayrıca noktalarda çizgilerde ve süperörgü poligon sınırlarında yerel örgü ayrıştırmalarını da destekler • Üçgen • Çok hızlı,süperörgülerdeki oldukça kompleks nokta çizgi ve poligon kombinasyonlarını destekler, tüm sonlu elemanlar için belirtilen bir minimum açı oluşturulmasına izin verir. • FEFLOW • V Simülasyon: FEFLOW

  49. Modelleme • Üçüncü aşama: • 3D ayrıştırma • 3 boyutlu modeller için, FEFLOW katman tabanlı bir yaklaşım uygular. 2 boyutlu örgüler uzatılarak, üçgen örgü 3 boyutlu yapıya uzatılır. FEFLOW terminolojisinde, bir dilim, model alanın üstünde yada altında yada iki dikey komşu katmanlar arasındaki arayüzdeyken tüm yatay birleşik 3 boyutlu elemanlar bir katman oluştur. Bütün örgü nodlarıdilimler üzerinde konumlanır. • FEFLOW • V Simülasyon: FEFLOW

  50. Modellem • Dördüncü aşama: • Problem sınıfı • FEFLOW doymuş, ya da değişken doymuş medyada akış, kütle ve ısı taşıma süreçlerinin simülasyonu sağlar • Doymuş / doymamış • Doymuş yeraltı suyu akışı, Darcy akış yasası ile birlikte süreklilik denklemi ile tanımlanır. Doygun olmayan akış için, FEFLOW değişmeyen bir hava yani her yerde atmosferik basıncın olduğu durumunun kabul edildiği Richard denklemiyle çözer. • Akış / Taşıma • Akış simülasyonu ile birlikte her zaman bir taşıma simülasyonu yapılır. • Sadece akış • Akış ve kütle • Akış ve ısı • AkışveTermohalin • Denge durumu/ geçiş • Geçiş simülasyonları başlangıç durumundan kaynaklanır ve belirli bir süreyi kapsar. Buna karşılık, denge durumu çözümü direk olarak da elde edilebilir ve sabit sınır koşullarına tabi olan sistemin durumunu ve sonsuz uzun bir süre için malzeme özelliklerini gösterir. • Geçici ayarlar • Boşlukta ayrıştırmaya karşılık verir. Zaman içindeki bir ayrıklaştırma geçiş simülasyonları için belirtilmek zorundadır. FEFLOW 3 değişik zaman kademelenmesini destekler: • Sabit zaman kademeleri • Değişen zaman kademeleri • Otomatik zaman kademeleri kontrolü • FEFLOW • V Simülasyon: FEFLOW
