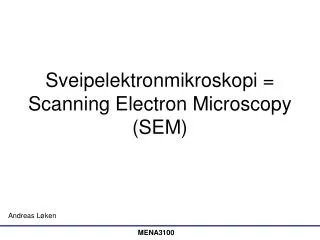

  1. Sveipelektronmikroskopi = Scanning Electron Microscopy (SEM) Andreas Løken MENA3100

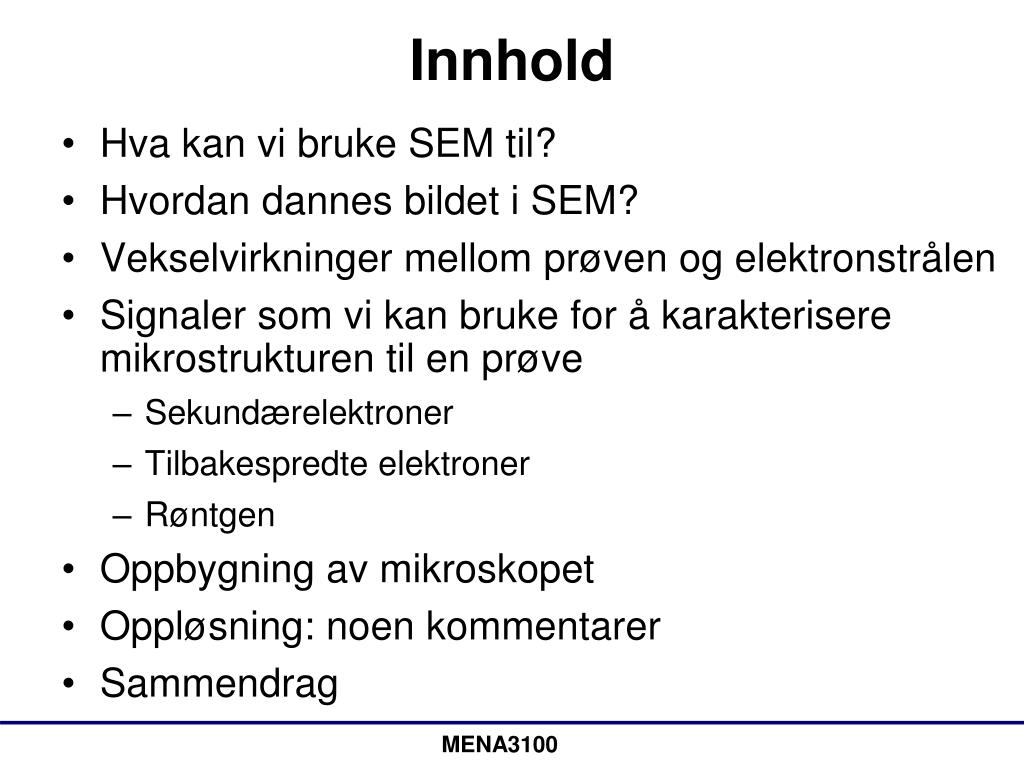

  2. Innhold • Hva kan vi bruke SEM til? • Hvordan dannes bildet i SEM? • Vekselvirkninger mellom prøven og elektronstrålen • Signaler som vi kan bruke for å karakterisere mikrostrukturen til en prøve • Sekundærelektroner • Tilbakespredte elektroner • Røntgen • Oppbygning av mikroskopet • Oppløsning: noen kommentarer • Sammendrag MENA3100

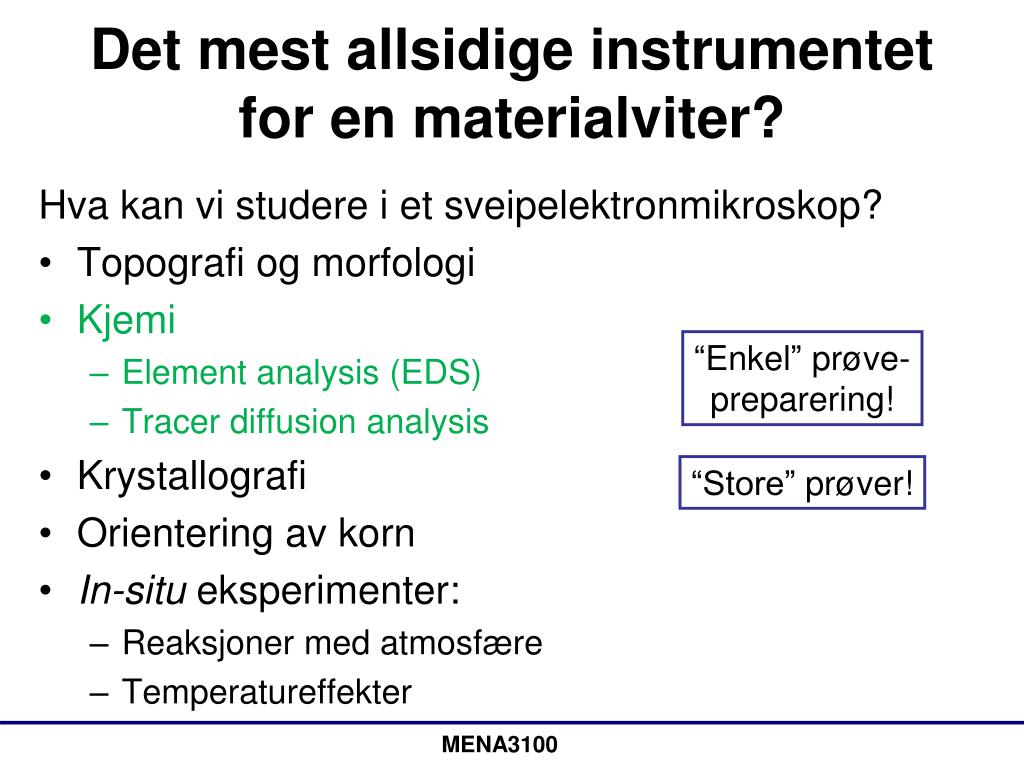

  3. Detmestallsidigeinstrumentet for en materialviter? Hva kan vi studere i et sveipelektronmikroskop? • Topografi og morfologi • Kjemi • Element analysis (EDS) • Tracer diffusion analysis • Krystallografi • Orientering av korn • In-situ eksperimenter: • Reaksjoner med atmosfære • Temperatureffekter “Enkel” prøve- preparering! “Store” prøver! MENA3100

  4. Topografi og morfologi • Stor dybdeskarphet (depthoffocus) Bilde: Camilla Kongshaug, UiO Bilde: Christian Kjølseth, UiO MENA3100

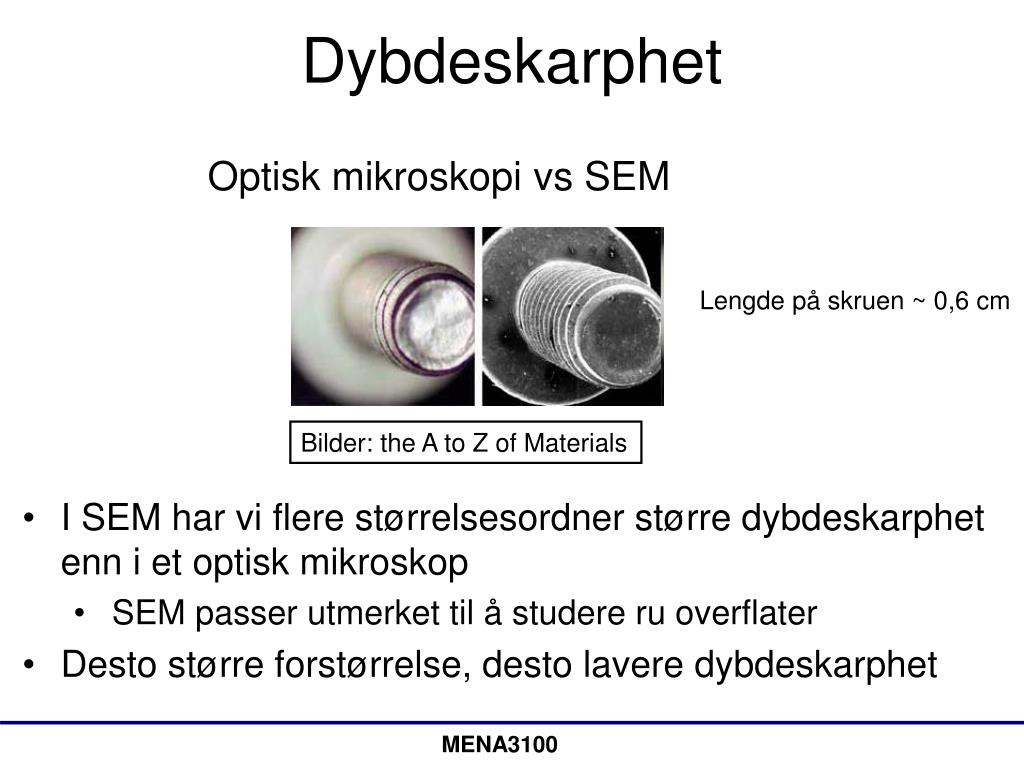

  5. Dybdeskarphet OptiskmikroskopivsSEM Lengdepåskruen~ 0,6 cm Bilder: the A to Z of Materials • I SEM har vi flerestørrelsesordnerstørredybdeskarphetenni et optiskmikroskop • SEM passer utmerkettil å studereruoverflater • Destostørreforstørrelse, destolaveredybdeskarphet MENA3100

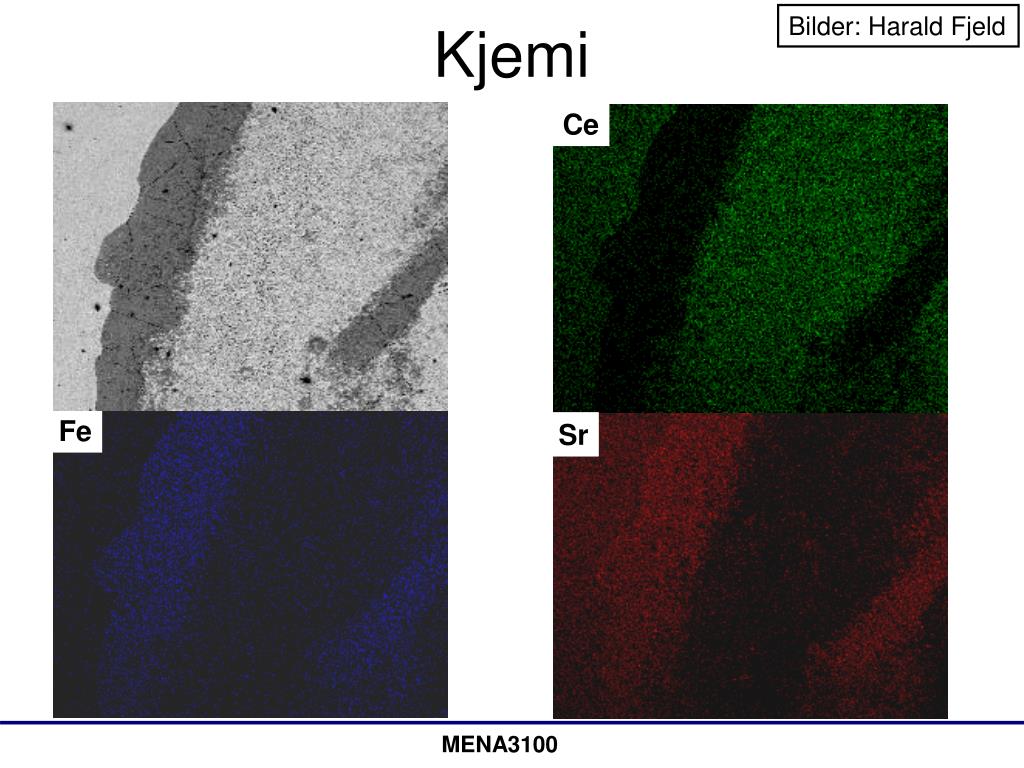

  6. Kjemi Bilder: HaraldFjeld Ce Fe Sr MENA3100

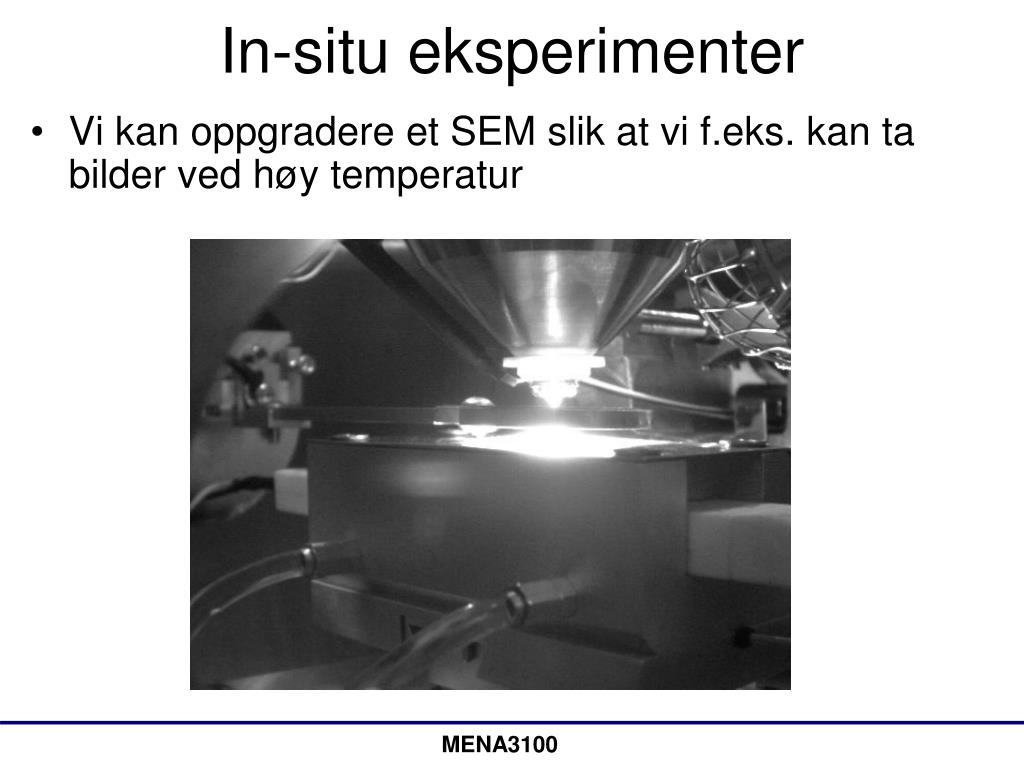

  7. In-situ eksperimenter • Vi kanoppgradere et SEM slik at vi f.eks. kantabildervedhøytemperatur MENA3100

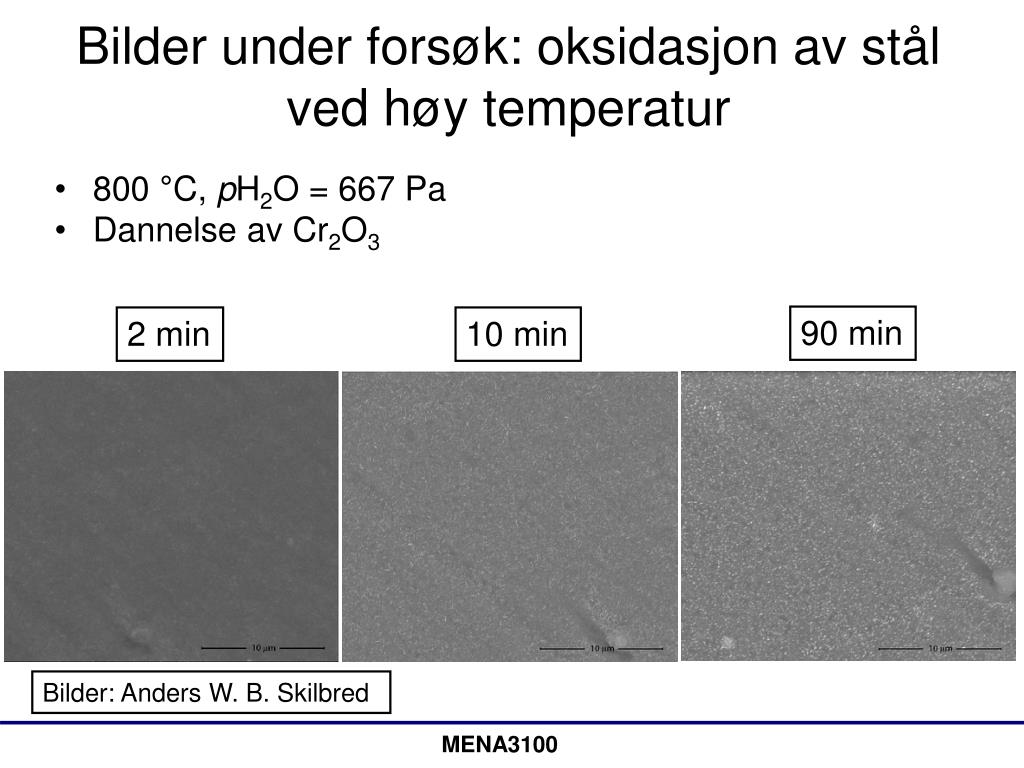

  8. Bilder under forsøk: oksidasjonavstålvedhøytemperatur • 800 °C, pH2O = 667 Pa • Dannelseav Cr2O3 90 min 2 min 10 min Bilder: Anders W. B. Skilbred MENA3100

  9. Hvordandannesbildet? • I enkelhet: vi skyterhøyenergielektronerpåprøven, oganalysererelektronene/fotonenesomkommertilbake Elektroner inn Elektronertilbake eller: fotonertilbake MENA3100

  10. Mikroskopet Vi kommer tilbake til de forskjellige komponentene etter hvert (Objective lens = probe lens) MENA3100

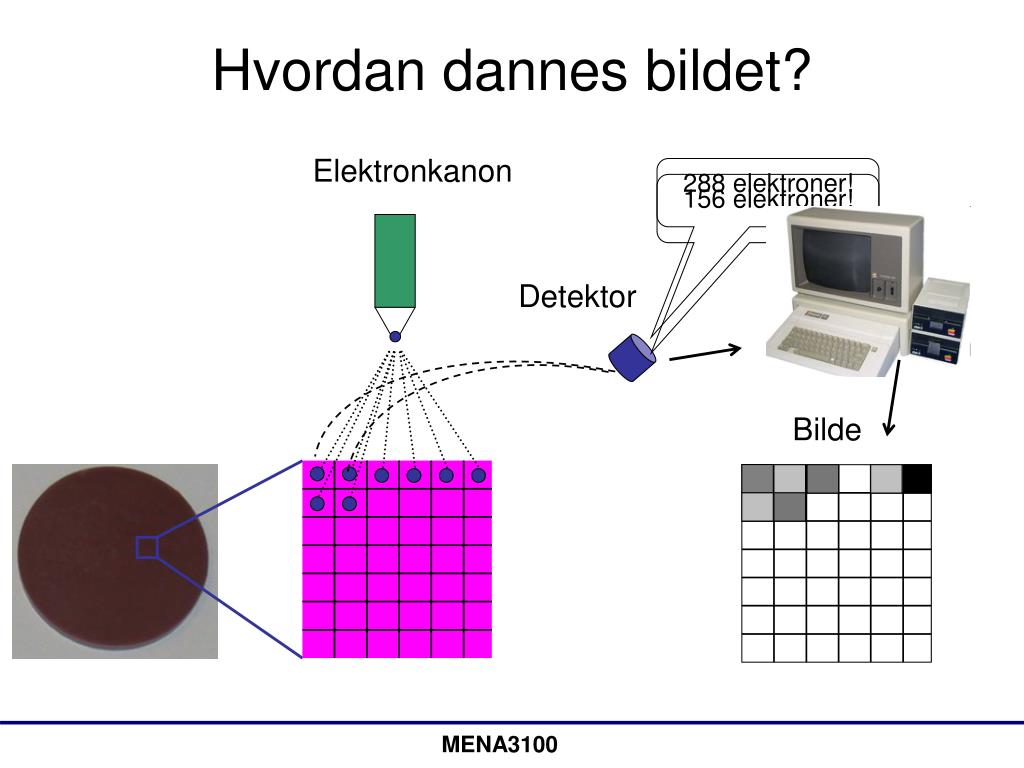

  11. Hvordandannesbildet? Elektronkanon 288 elektroner! 156 elektroner! Detektor Bilde MENA3100

  12. Vekselvirkningermellomprøvenogelektronstrålen • Den innkommendeelektronstrålenspresiprøven;elastiskoguelastisk • Dettegiross mange forskjelligesignalersom vi kanmåle (meromdetpånestelysark!) • Vekselvirkningsvolumet (interaction volume) øker med økendeakselerasjonsspenningogavtar med økendeatomnummer Images: Smith College Northampton, Massachusetts MENA3100

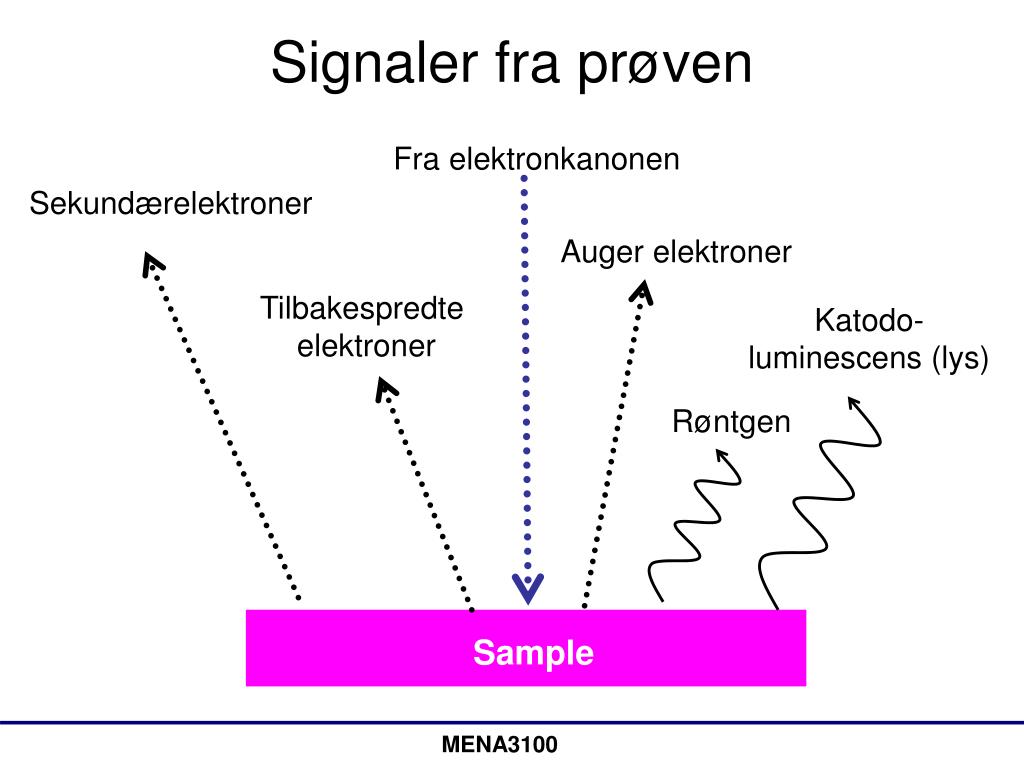

  13. Signalerfraprøven Fraelektronkanonen Sekundærelektroner Auger elektroner Tilbakespredte elektroner Katodo- luminescens(lys) Røntgen Sample MENA3100

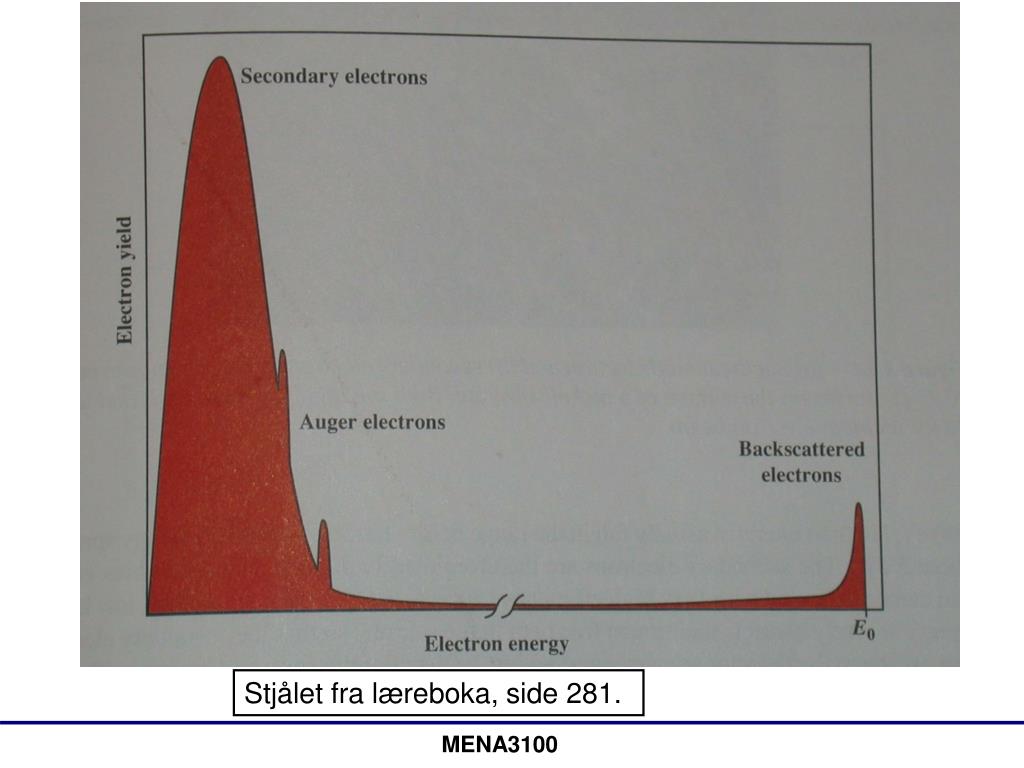

  14. Stjåletfralæreboka, side 281. MENA3100

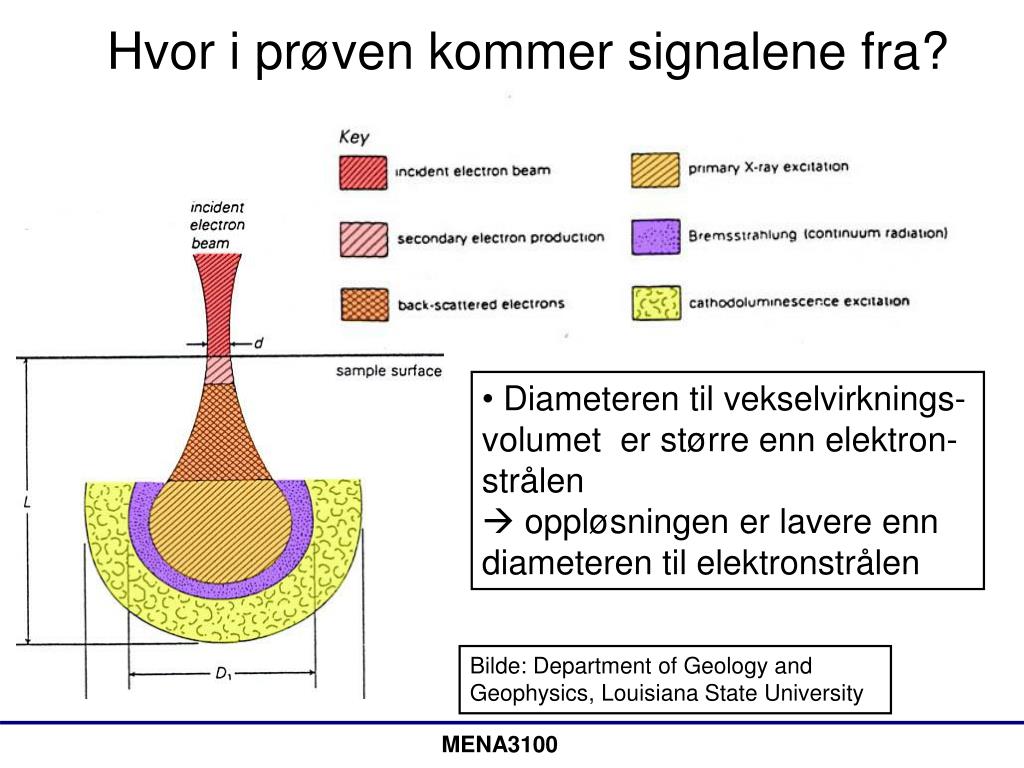

  15. Hvoriprøvenkommersignalenefra? • Diameterentilvekselvirknings-volumeterstørreennelektron-strålen •  oppløsningenerlavereenndiameterentilelektronstrålen Bilde: Department of Geology and Geophysics, Louisiana State University MENA3100

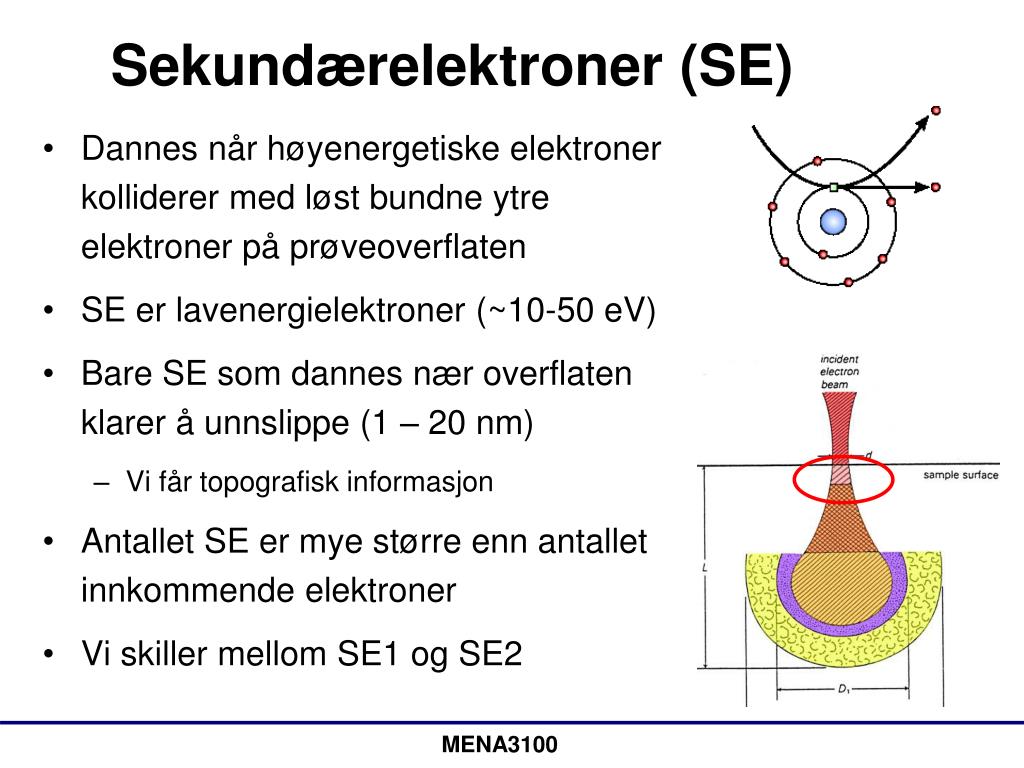

  16. Sekundærelektroner(SE) • Dannes når høyenergetiske elektroner kolliderer med løst bundne ytre elektroner på prøveoverflaten • SE er lavenergielektroner (~10-50 eV) • Bare SE som dannes nær overflaten klarer å unnslippe (1 – 20 nm) • Vi får topografisk informasjon • Antallet SE er mye større enn antallet innkommende elektroner • Vi skiller mellom SE1 og SE2 MENA3100

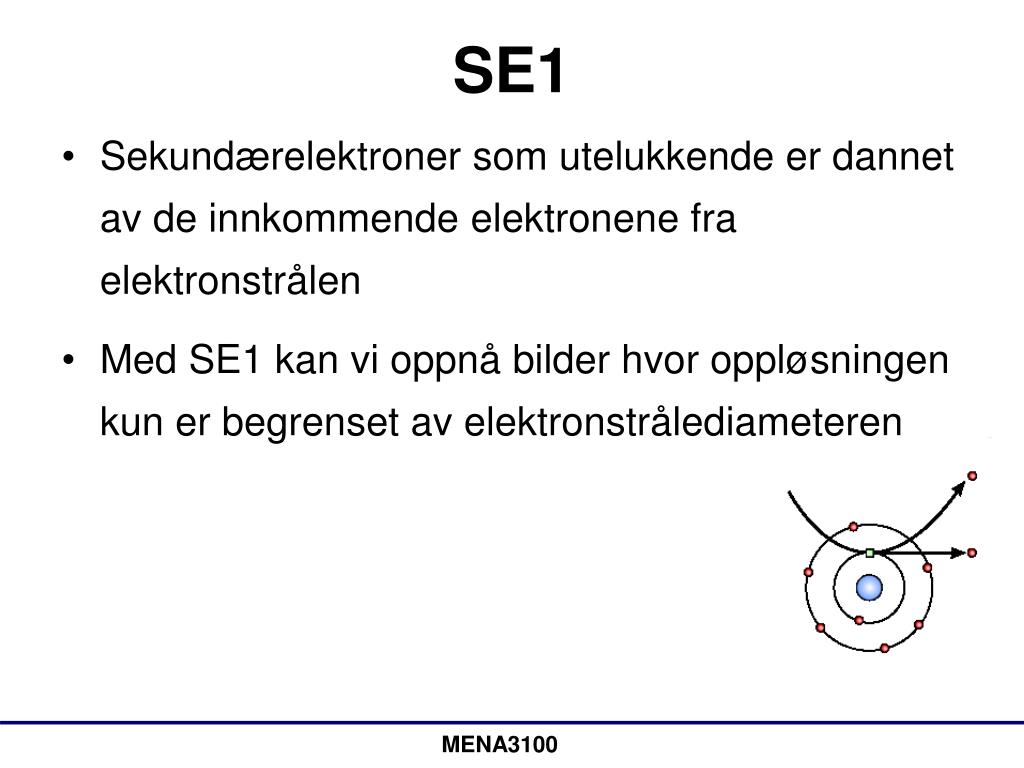

  17. SE1 • Sekundærelektroner som utelukkende er dannet av de innkommende elektronene fra elektronstrålen • Med SE1 kan vi oppnå bilder hvor oppløsningen kun er begrenset av elektronstrålediameteren MENA3100

  18. SE2 • Sekundærelektronersomerdannetavtilbakespredteelektronersomharreturnerttiloverflatenetter mange kollisjoner • SE2 kommerfra et eksitasjonsvolumsomerstørreenn de for de innkommendeelektronene dårligereoppløsningenn for kun SE1 Innkommendeelektroner SE2 Prøveoverflate MENA3100

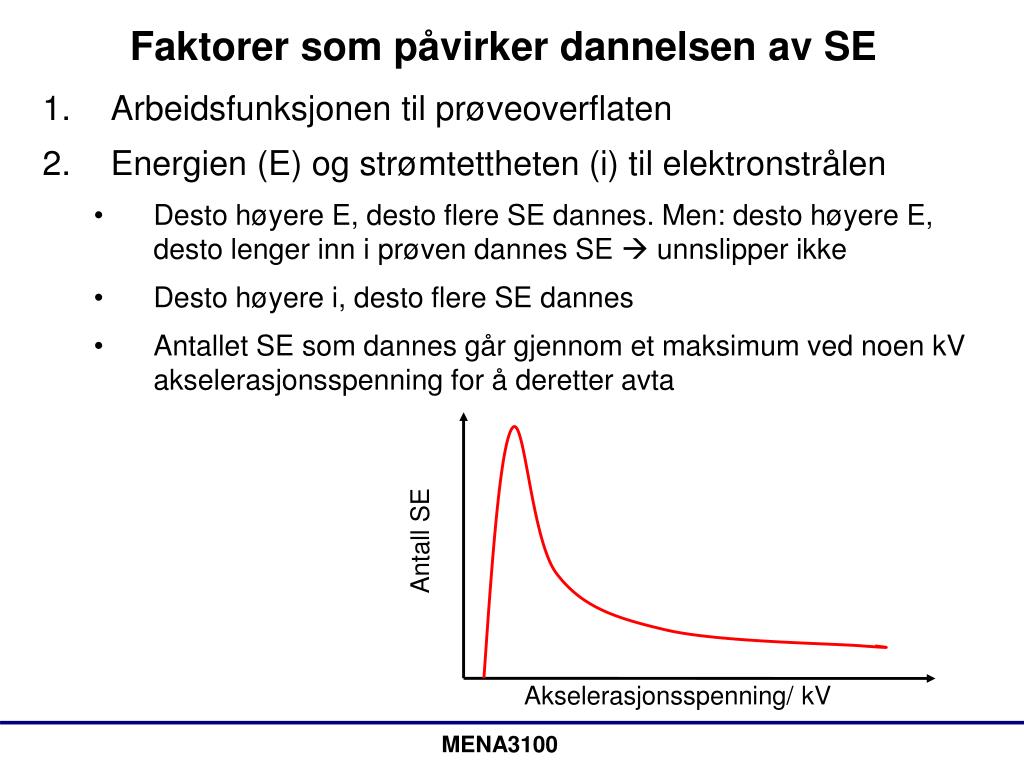

  19. Faktorersompåvirkerdannelsenav SE • Arbeidsfunksjonentilprøveoverflaten • Energien (E) ogstrømtettheten (i) tilelektronstrålen • Destohøyere E, destoflere SE dannes. Men: destohøyere E, destolenger inn iprøvendannes SE  unnslipperikke • Destohøyerei, destoflere SE dannes • Antallet SE somdannesgårgjennom et maksimumvednoen kV akselerasjonsspenning for å deretteravta Antall SE Akselerasjonsspenning/ kV MENA3100

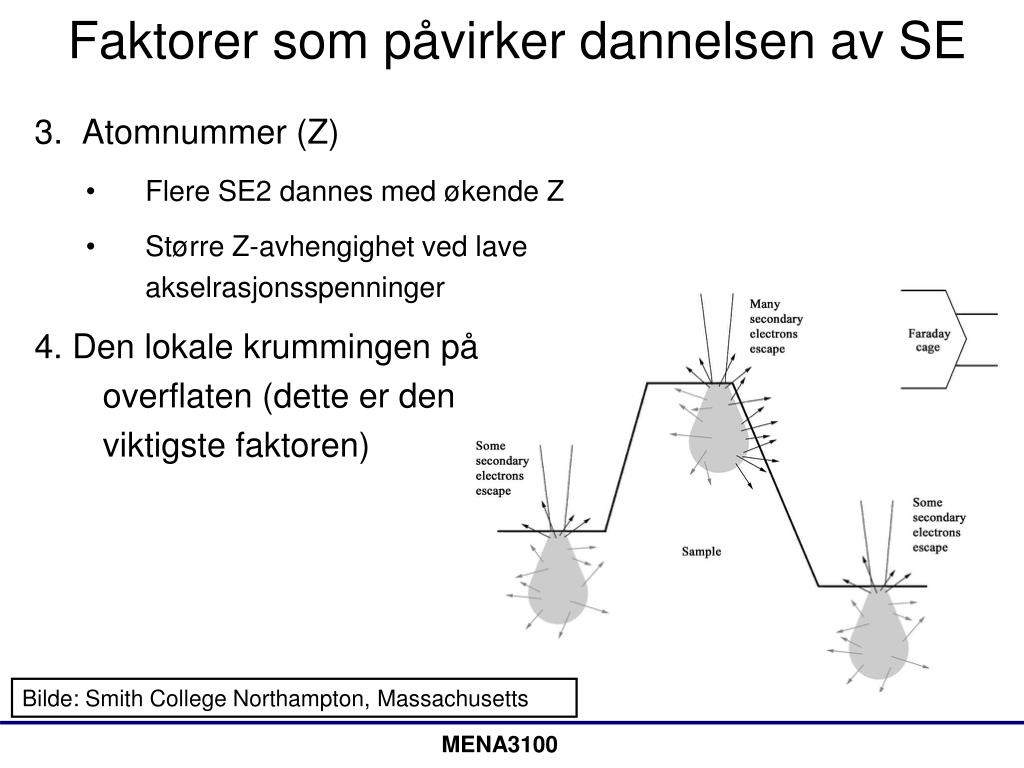

  20. Faktorersompåvirkerdannelsenav SE 3. Atomnummer(Z) • FlereSE2 dannes med økende Z • Større Z-avhengighetved lave akselrasjonsspenninger 4. Den lokalekrummingenpåoverflaten (detteer den viktigstefaktoren) Bilde: Smith College Northampton, Massachusetts MENA3100

  21. Kanteffekt MENA3100

  22. Tilbakespredteelektroner(backscattered electrons = BSE) • En del av de innkommendeelektronenesombremsesavdetelektromagnetiskefeltetrundtatomkjerneneiprøven med en spredningsvinkelensomerstørreenn 180 ° unnslipperoverflaten  BSE MENA3100

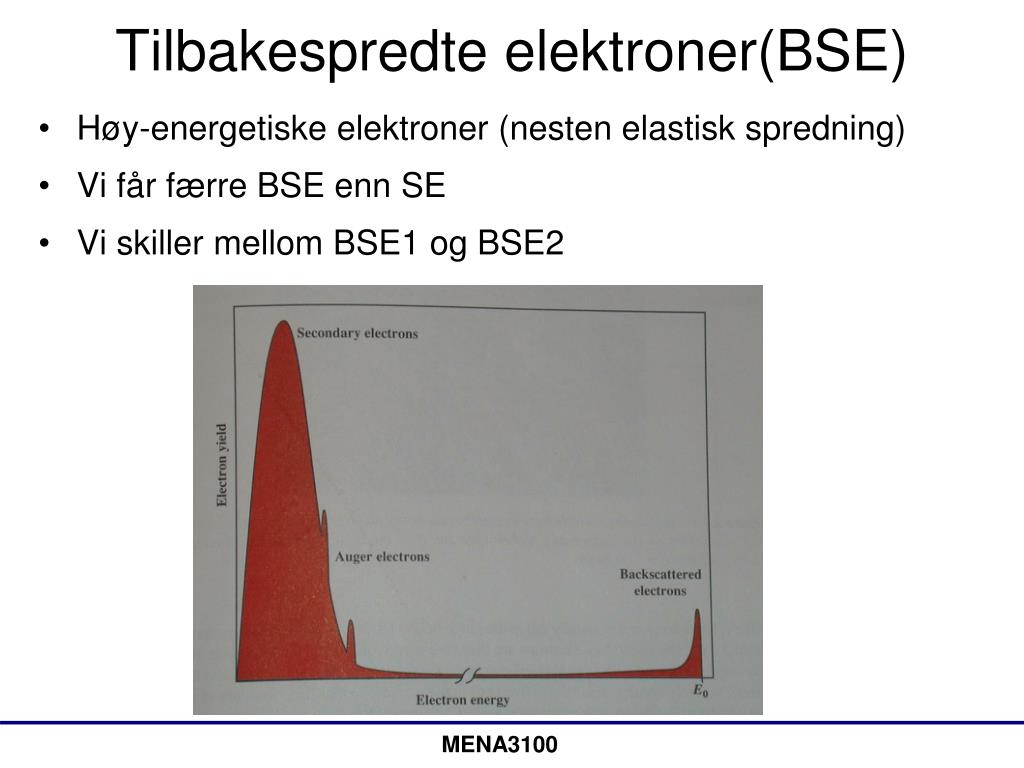

  23. Tilbakespredteelektroner(BSE) • Høy-energetiskeelektroner (nestenelastiskspredning) • Vi fårfærre BSE enn SE • Vi skillermellom BSE1 ogBSE2 MENA3100

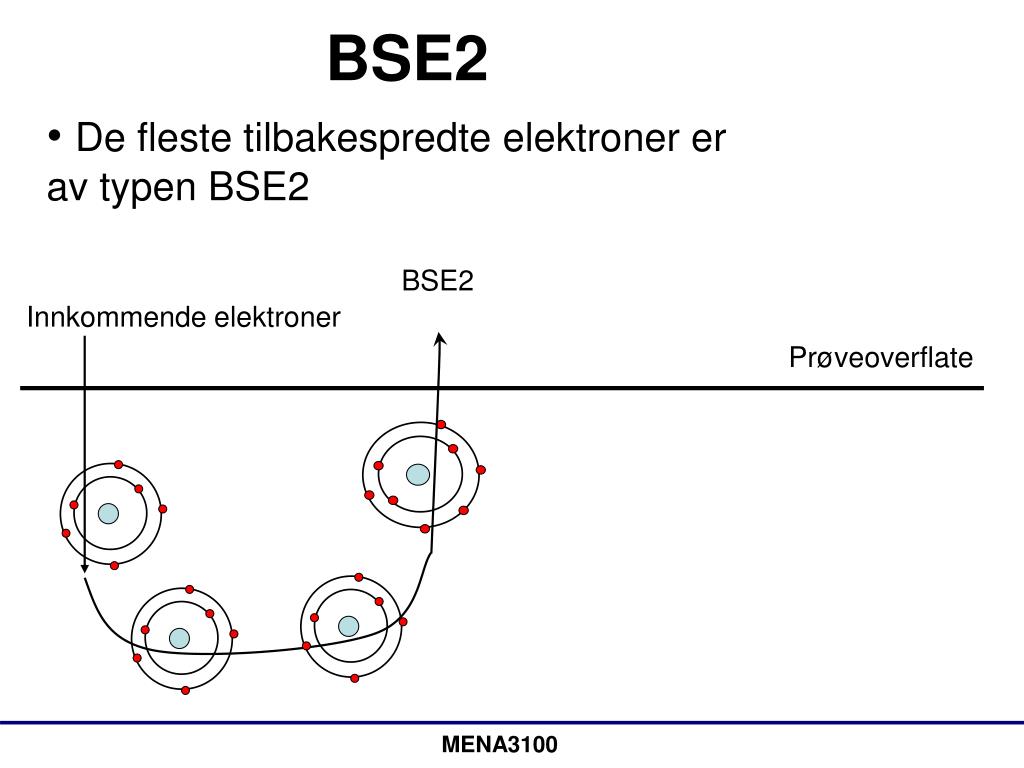

  24. BSE2 • De fleste tilbakespredte elektroner er av typen BSE2 BSE2 Innkommendeelektroner Prøveoverflate MENA3100

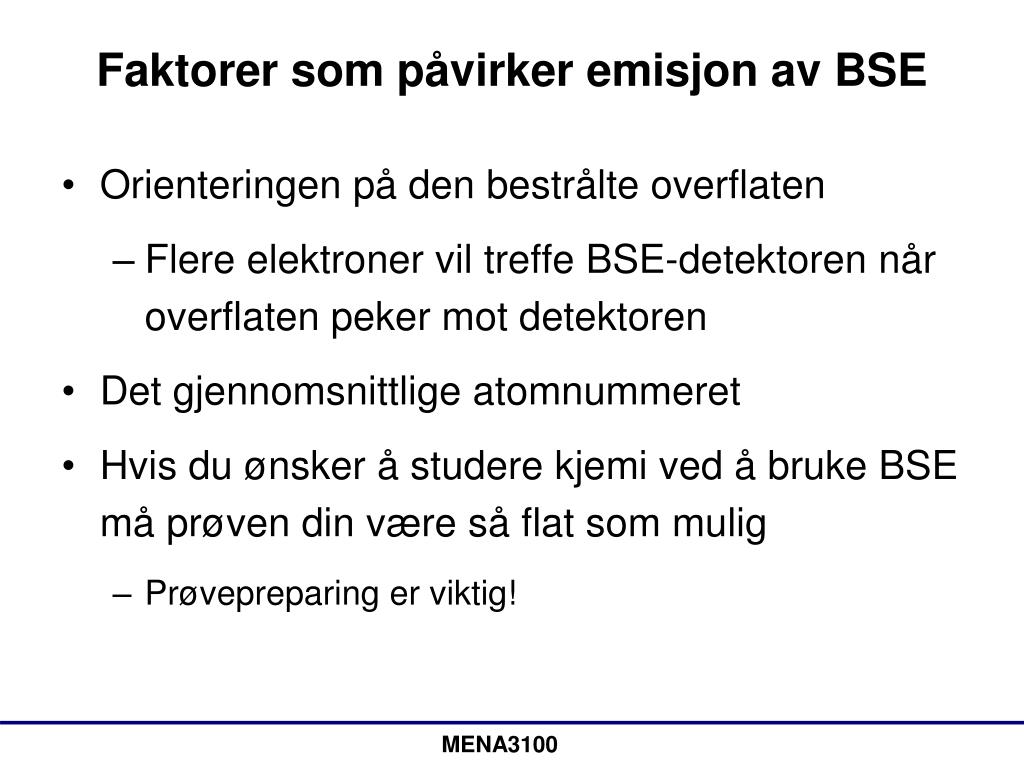

  25. Faktorer som påvirker emisjon av BSE • Orienteringen på den bestrålte overflaten • Flere elektroner vil treffe BSE-detektoren når overflaten peker mot detektoren • Det gjennomsnittlige atomnummeret • Hvis du ønsker å studere kjemi ved å bruke BSE må prøven din være så flat som mulig • Prøvepreparing er viktig! MENA3100

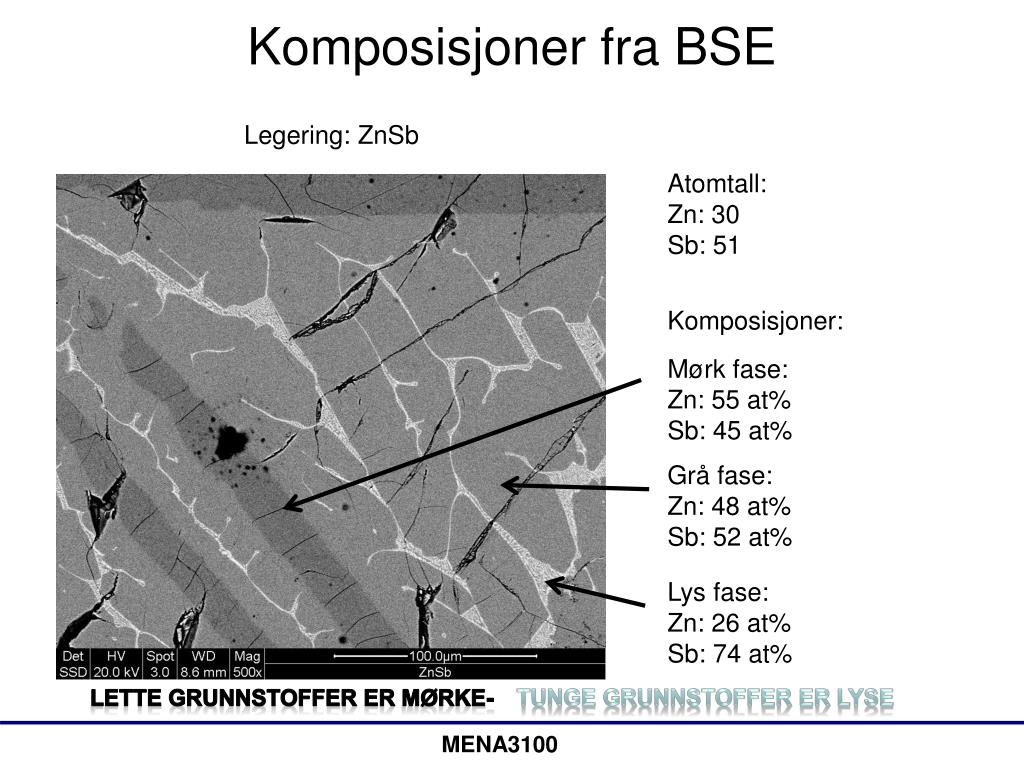

  26. Komposisjonerfra BSE Legering: ZnSb Atomtall: Zn: 30 Sb: 51 Komposisjoner: Mørkfase: Zn: 55 at% Sb: 45 at% Gråfase: Zn: 48 at% Sb: 52 at% Lys fase: Zn: 26 at% Sb: 74 at% Lettegrunnstofferermørke- Tungegrunnstofferer lyse MENA3100

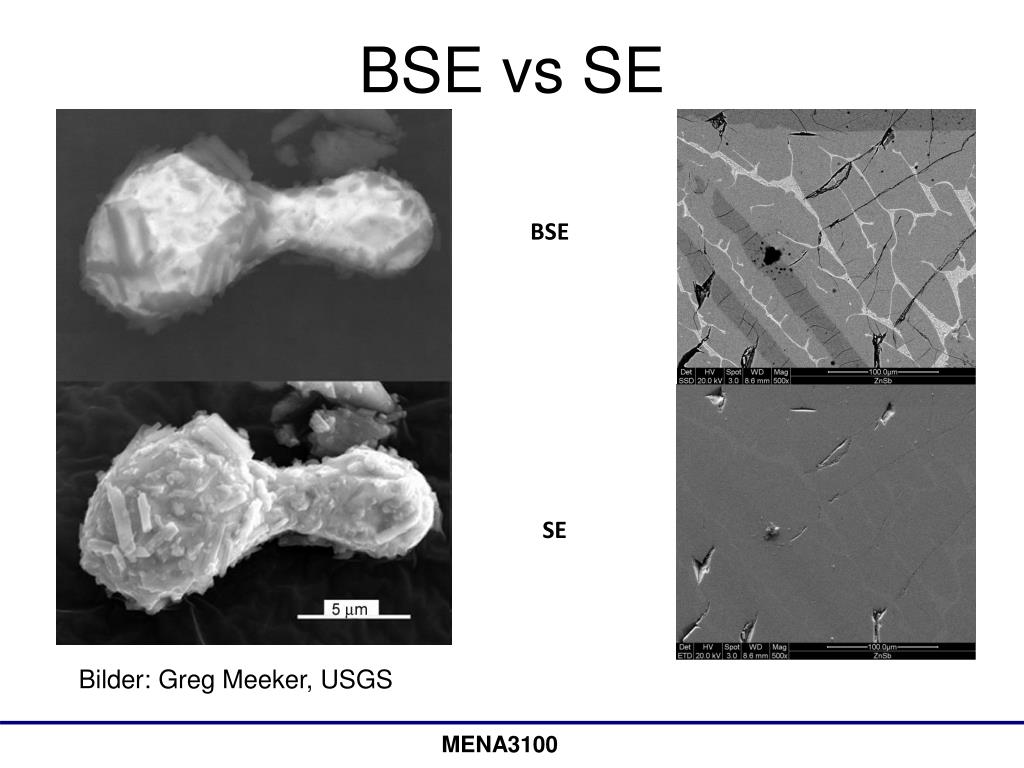

  27. BSE vs SE BSE SE Bilder: Greg Meeker, USGS MENA3100

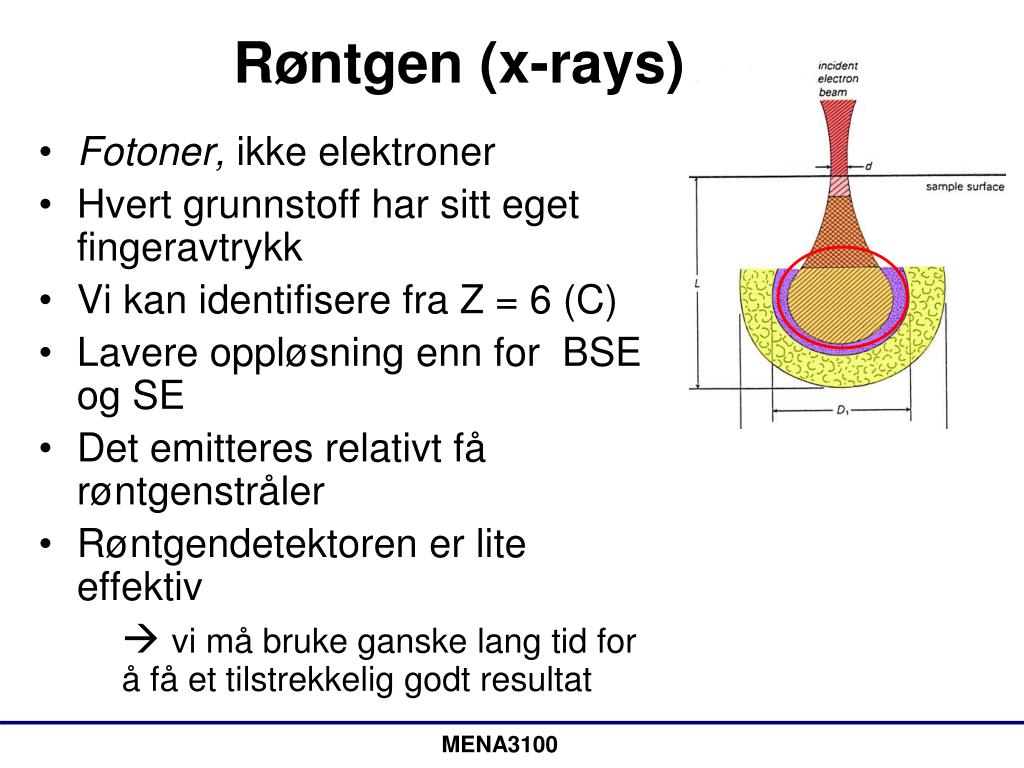

  28. Røntgen (x-rays) • Fotoner, ikke elektroner • Hvert grunnstoff har sitt eget fingeravtrykk • Vi kan identifisere fra Z = 6 (C) • Lavere oppløsning enn for BSE og SE • Det emitteres relativt få røntgenstråler • Røntgendetektoren er lite effektiv  vi må bruke ganske lang tid for å få et tilstrekkelig godt resultat MENA3100

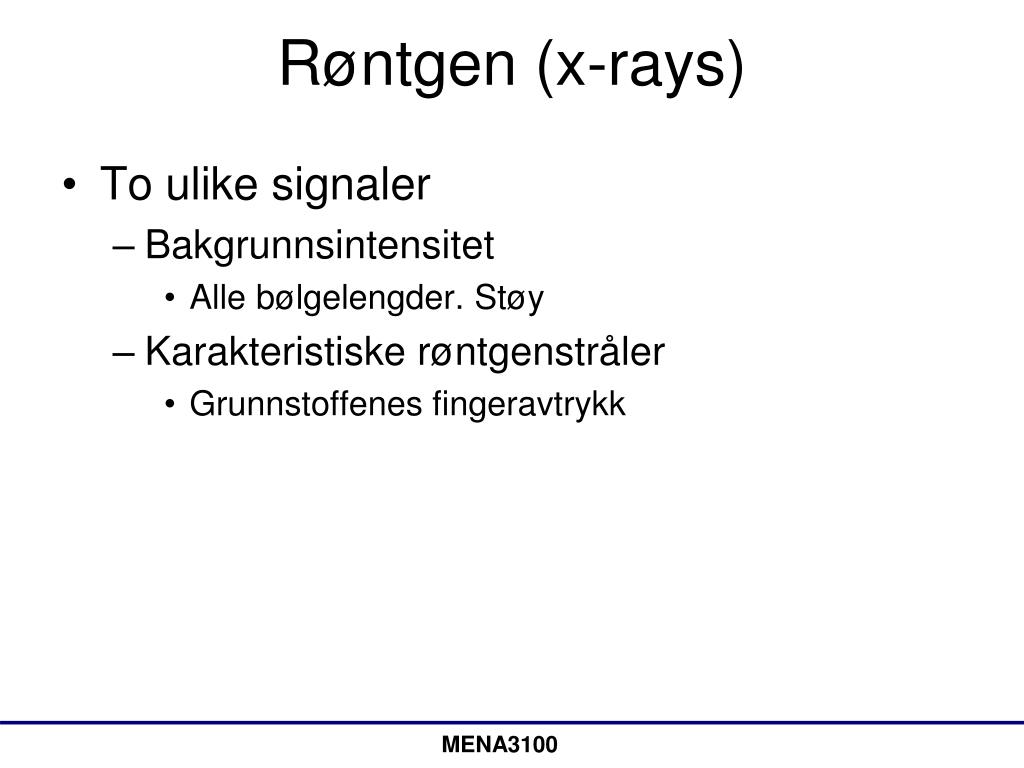

  29. Røntgen (x-rays) • To ulike signaler • Bakgrunnsintensitet • Allebølgelengder. Støy • Karakteristiskerøntgenstråler • Grunnstoffenesfingeravtrykk MENA3100

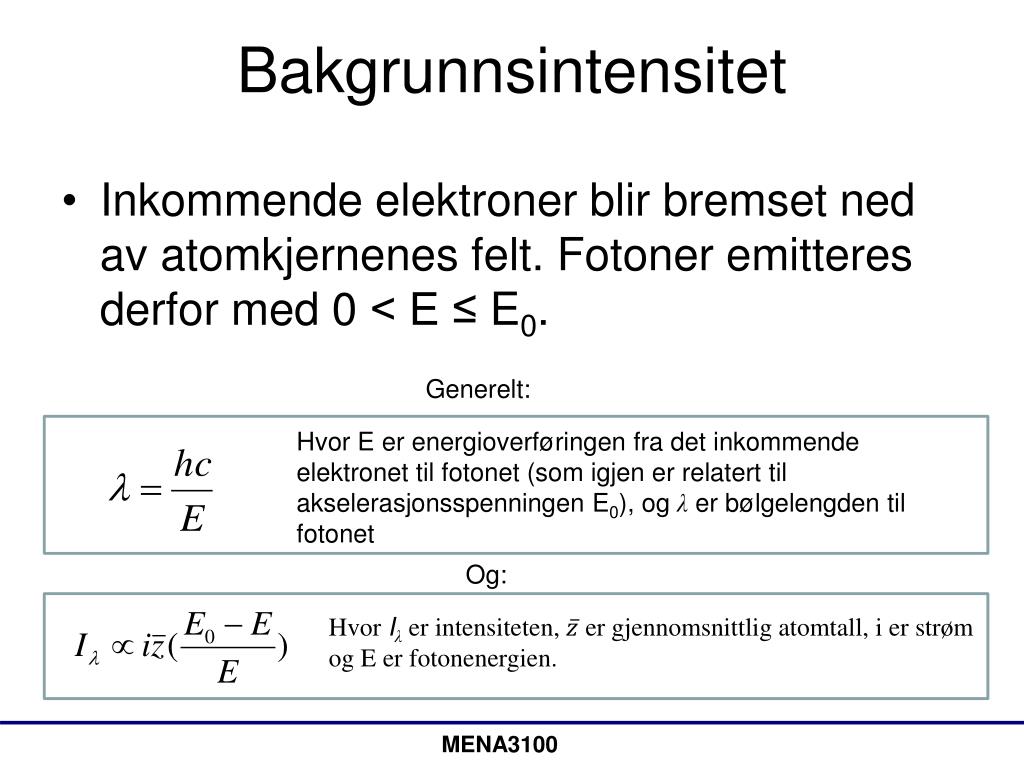

  30. Bakgrunnsintensitet • Inkommendeelektronerblirbremsetnedavatomkjernenes felt. Fotoneremitteresderfor med 0 ˂ E ≤ E0. Generelt: Hvor E er energioverføringen fra det inkommende elektronet til fotonet (som igjen er relatert til akselerasjonsspenningen E0), ogλerbølgelengdentilfotonet Og: Hvor Iλer intensiteten, er gjennomsnittlig atomtall, i er strøm og E er fotonenergien. MENA3100

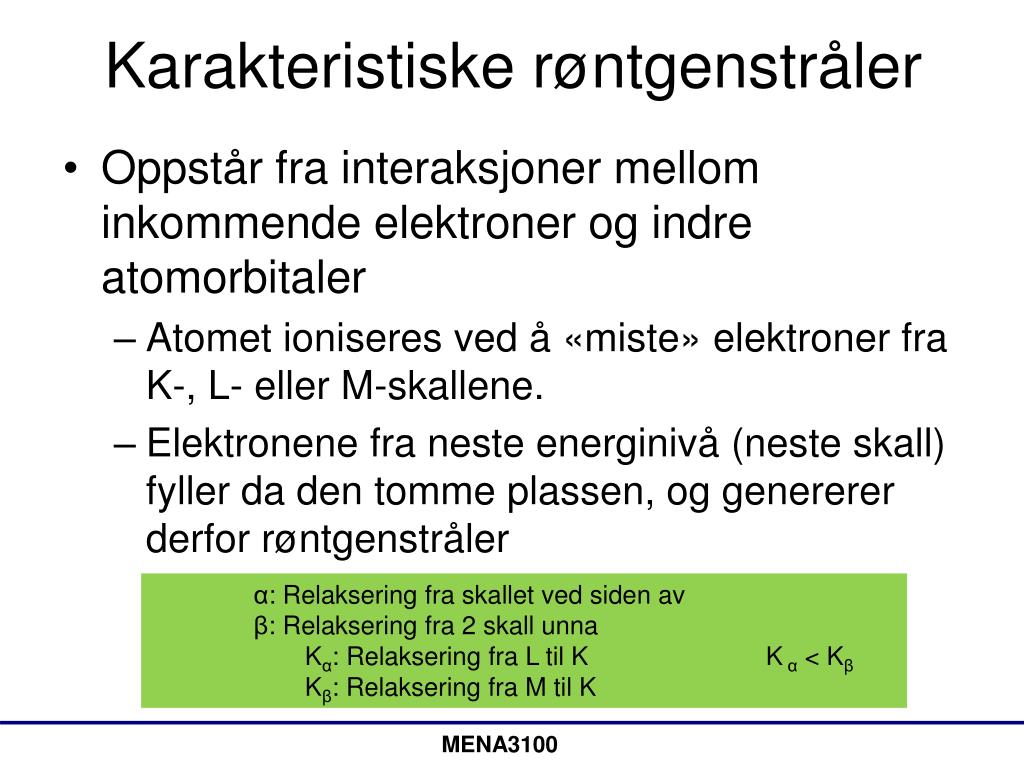

  31. Karakteristiskerøntgenstråler • Oppstårfrainteraksjonermellominkommendeelektronerogindreatomorbitaler • Atomet ioniseres ved å «miste» elektroner fra K-, L- eller M-skallene. • Elektronene fra neste energinivå (neste skall) fyller da den tomme plassen, og genererer derfor røntgenstråler • α: Relakseringfraskalletvedsidenav • β: Relakseringfra 2 skallunna • Kα: RelakseringfraL til K Kα < Kβ • Kβ: RelakseringfraM til K MENA3100

  32. Karakteristiskerøntgenstråler MENA3100

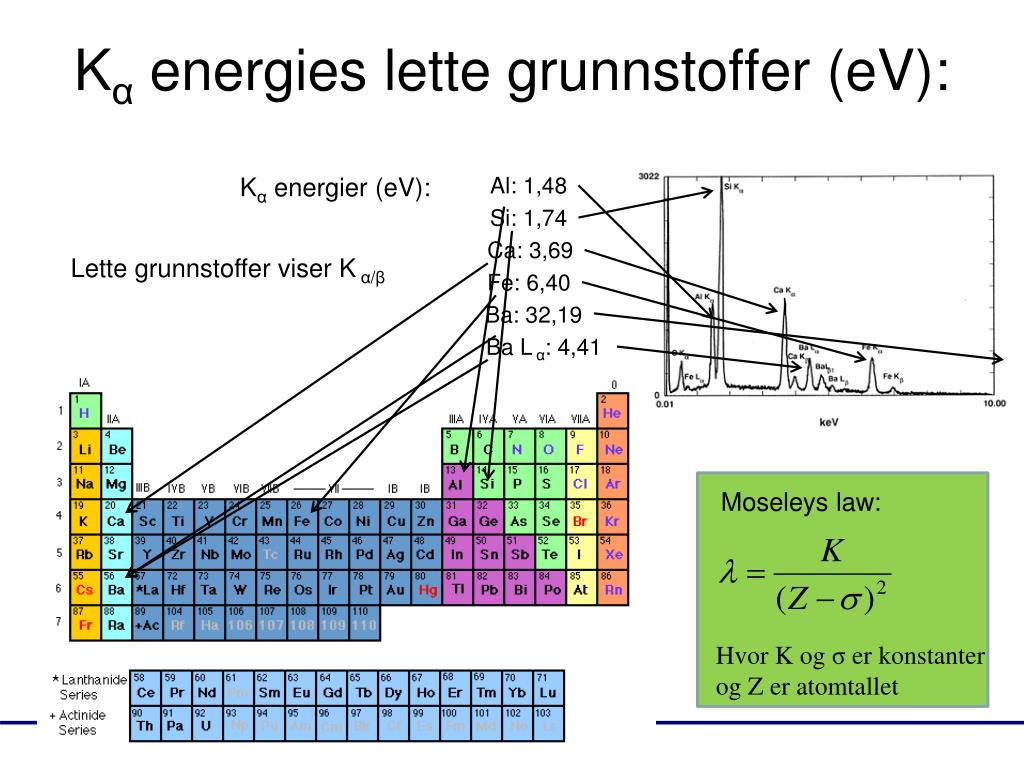

  33. Kαenergies lette grunnstoffer (eV): Kαenergier (eV): Al: 1,48 Si: 1,74 Ca: 3,69 Lettegrunnstofferviser Kα/β Fe: 6,40 Ba: 32,19 Ba L α: 4,41 Moseleys law: HvorK ogσer konstanter og Z er atomtallet

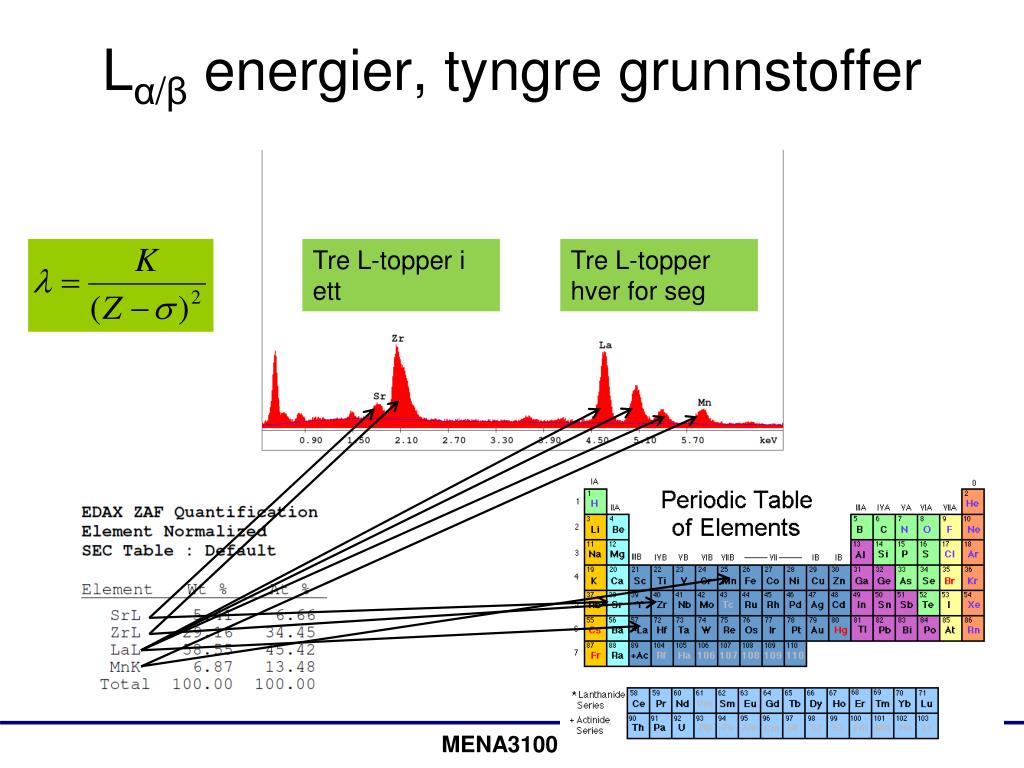

  34. Lα/βenergier, tyngregrunnstoffer Tre L-topper iett Tre L-topper hver for seg MENA3100

  35. Røntgenstråler • Mestvanligspektrometer: EDS (energy-dispersive spectrometer) • Toppenekanoverlappe – kanvære et problem • For eksempel: Mn-Kαog Cr-Kβ, eller Ti-Kαog diverse L-topper fra Ba. • Vi kananalysereprøverpåtreulikemåter • Punktanalyse • Linjeanalyse • Konsentrasjonskart (elemental mapping) MENA3100

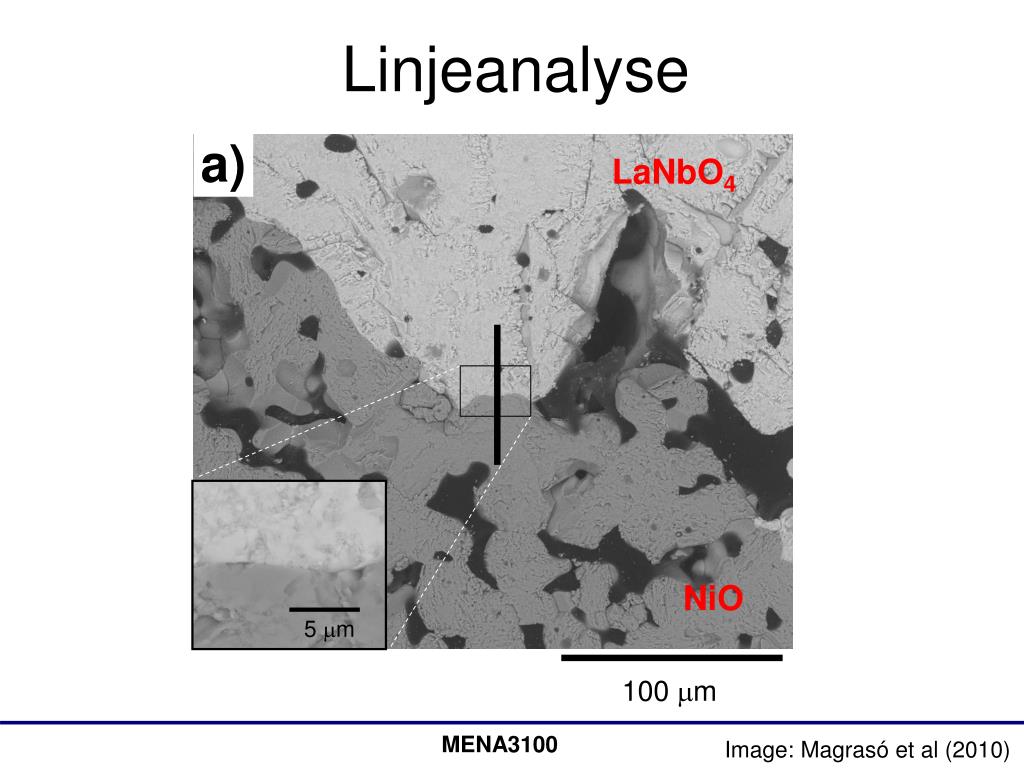

  36. 5 m 100m Linjeanalyse a) LaNbO4 NiO MENA3100 Image: Magrasó et al (2010)

  37. Linjeanalyse MENA3100 Image: Magrasó et al (2010)

  38. Konsentrasjonskart (elemental mapping) Ce Fe Sr Images: HaraldFjeld, UiO MENA3100

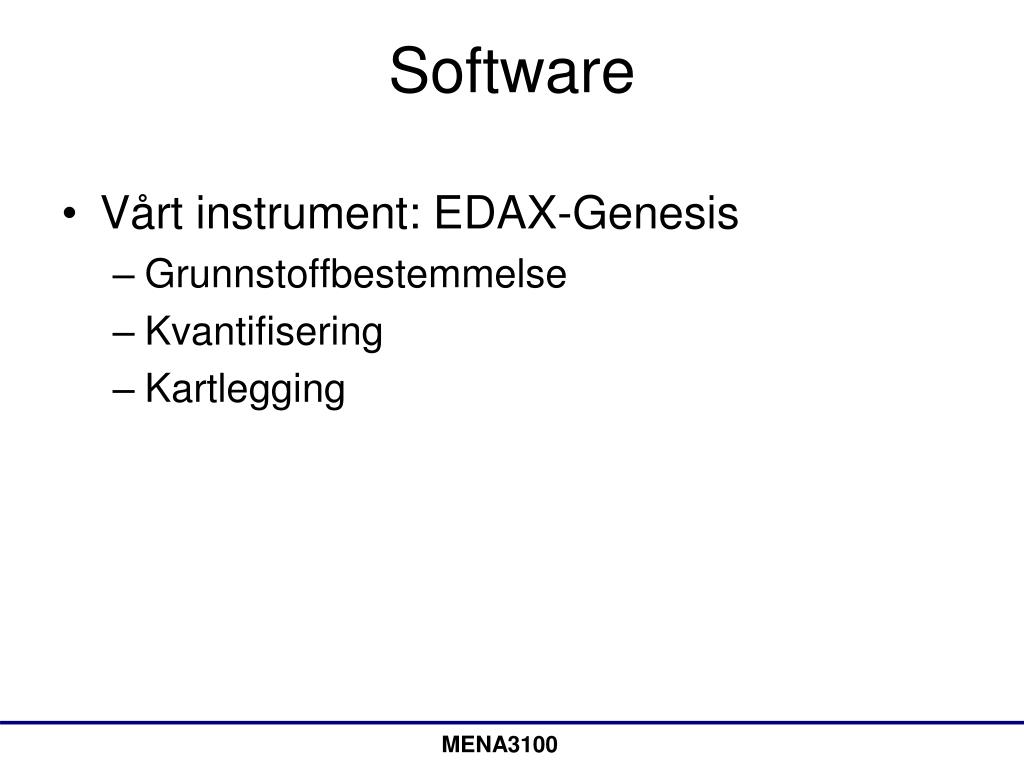

  39. Software • Vårt instrument: EDAX-Genesis • Grunnstoffbestemmelse • Kvantifisering • Kartlegging MENA3100

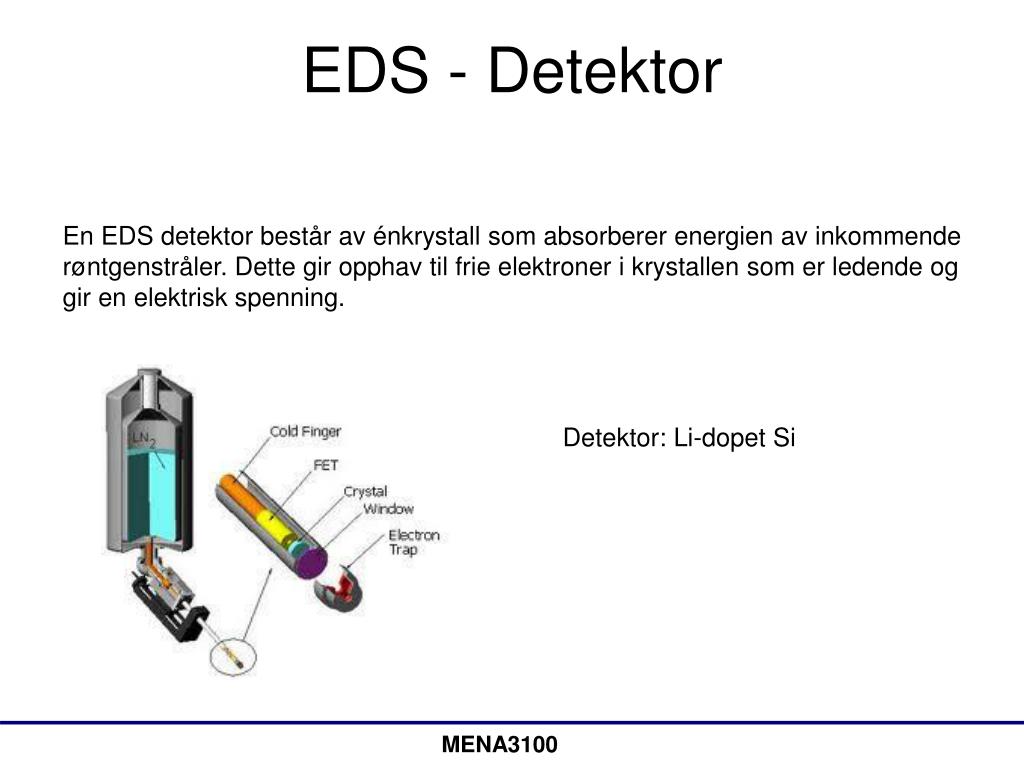

  40. EDS - Detektor En EDS detektorbeståravénkrystallsomabsorbererenergienavinkommenderøntgenstråler. Dettegiropphavtilfrieelektronerikrystallensomerledendeoggir en elektriskspenning. Detektor: Li-dopetSi MENA3100

  41. Faktorer å ta hensyntil med EDS • Dødtid • Statistikk • Trengertilstrekkelig signal • Elektronstrålenkandrifte • Oppløsning – Sample emitting volume ~1μm3 MENA3100

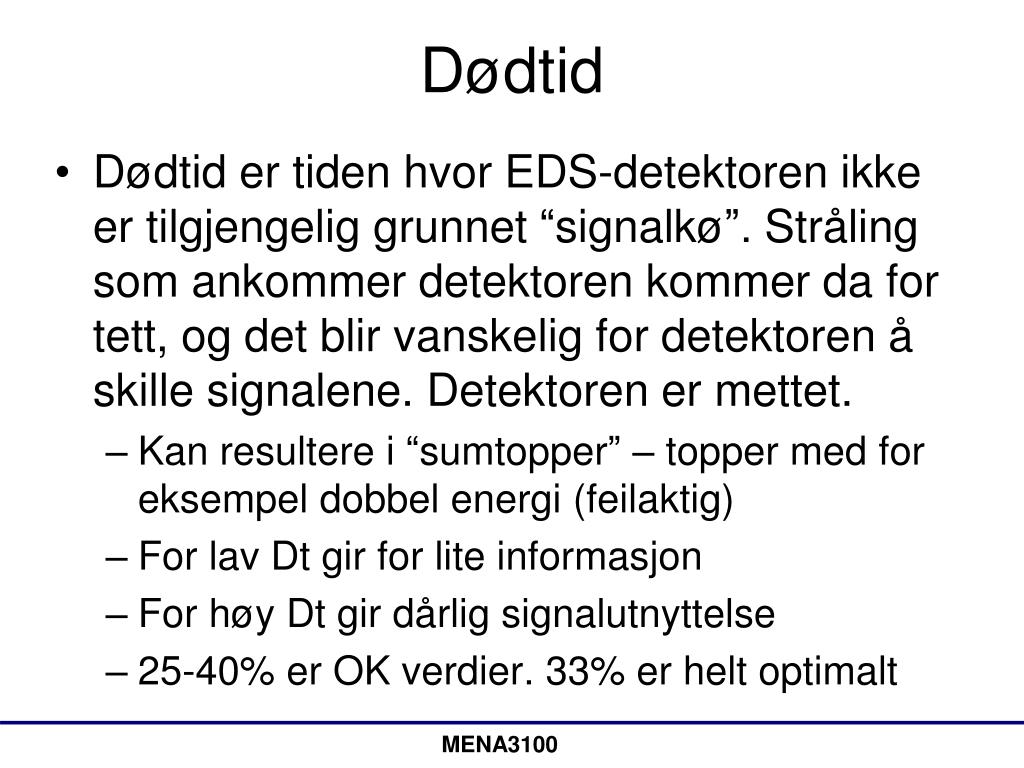

  42. Dødtid • Dødtidertidenhvor EDS-detektorenikkeertilgjengeliggrunnet “signalkø”. Strålingsomankommerdetektorenkommer da for tett, ogdetblirvanskelig for detektoren å skillesignalene. Detektorenermettet. • Kanresulterei “sumtopper” – topper med for eksempeldobbelenergi (feilaktig) • For lavDtgir for lite informasjon • For høyDtgirdårligsignalutnyttelse • 25-40% er OK verdier. 33% erheltoptimalt MENA3100

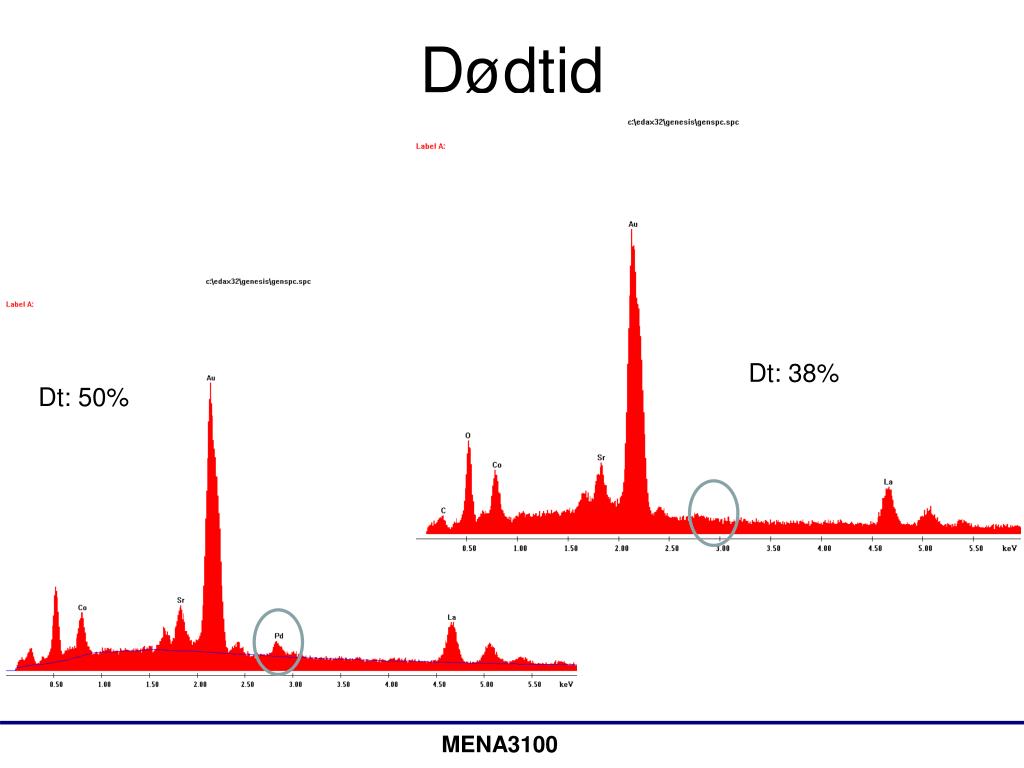

  43. Dødtid Dt: 38% Dt: 50% MENA3100

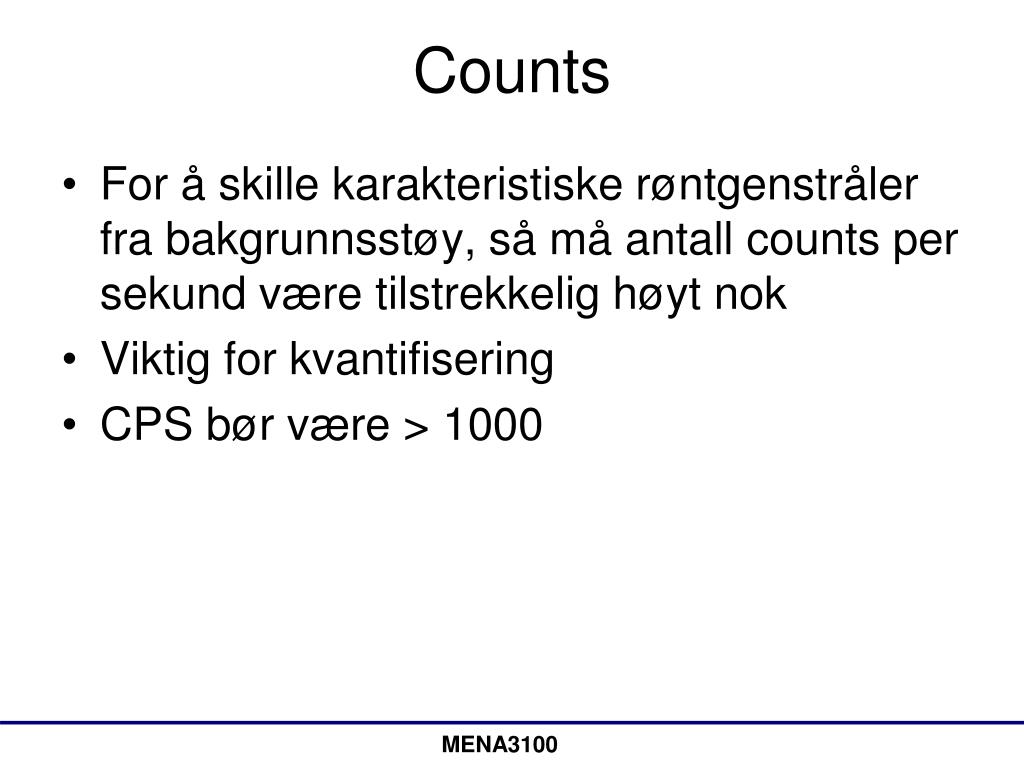

  44. Counts • For å skillekarakteristiskerøntgenstrålerfrabakgrunnsstøy, såmåantall counts per sekundværetilstrekkelighøytnok • Viktig for kvantifisering • CPS børvære > 1000 MENA3100

  45. EDS – I bruk Justere CPS ogDt%: • Økearbeidshøyden (working distance) • Øke spot-størrelsen • Økeakselerasjonsspennningen • Økt CPS ogDt% girlavereoppløsning • Girstørrepenetrasjonsdybde (gårlengre inn iprøven) • Girstørreinteraksjonsvolumer (serpåstørredeleravprøven) MENA3100
