Presentation Transcript


4810470

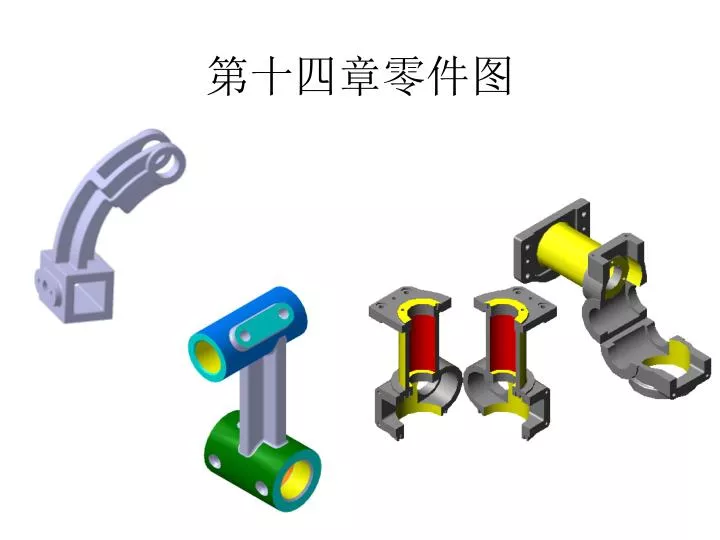

第十四章零件图


4810470

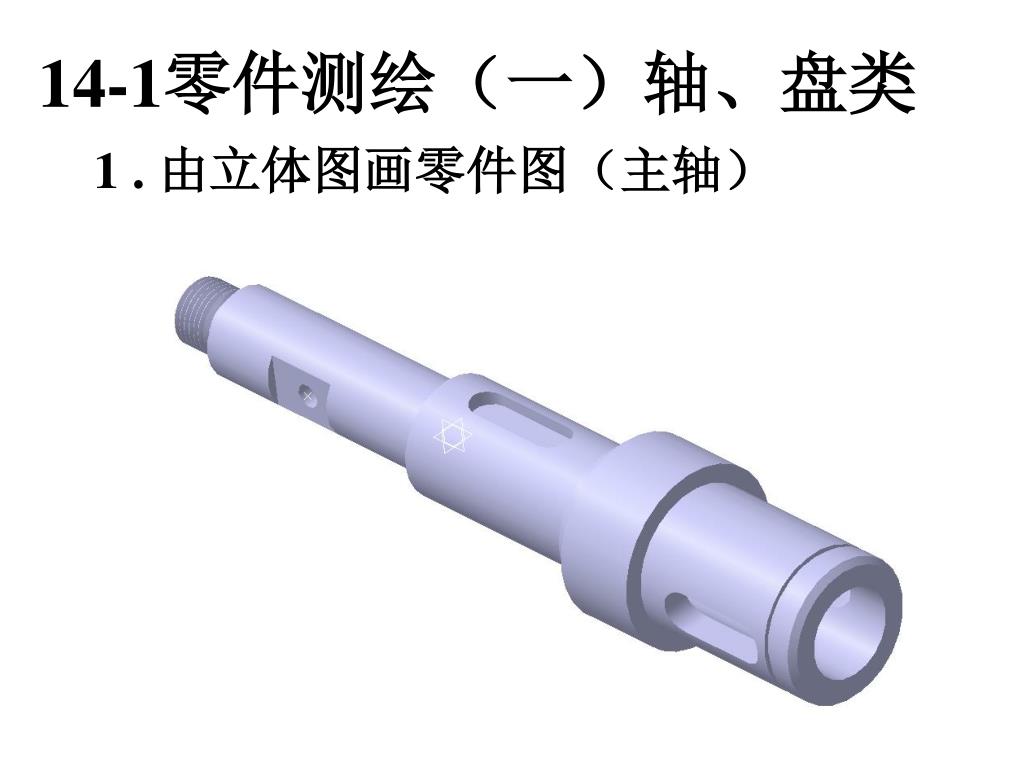

14-1零件测绘(一)轴、盘类

1 . 由立体图画零件图(主轴)


4810470

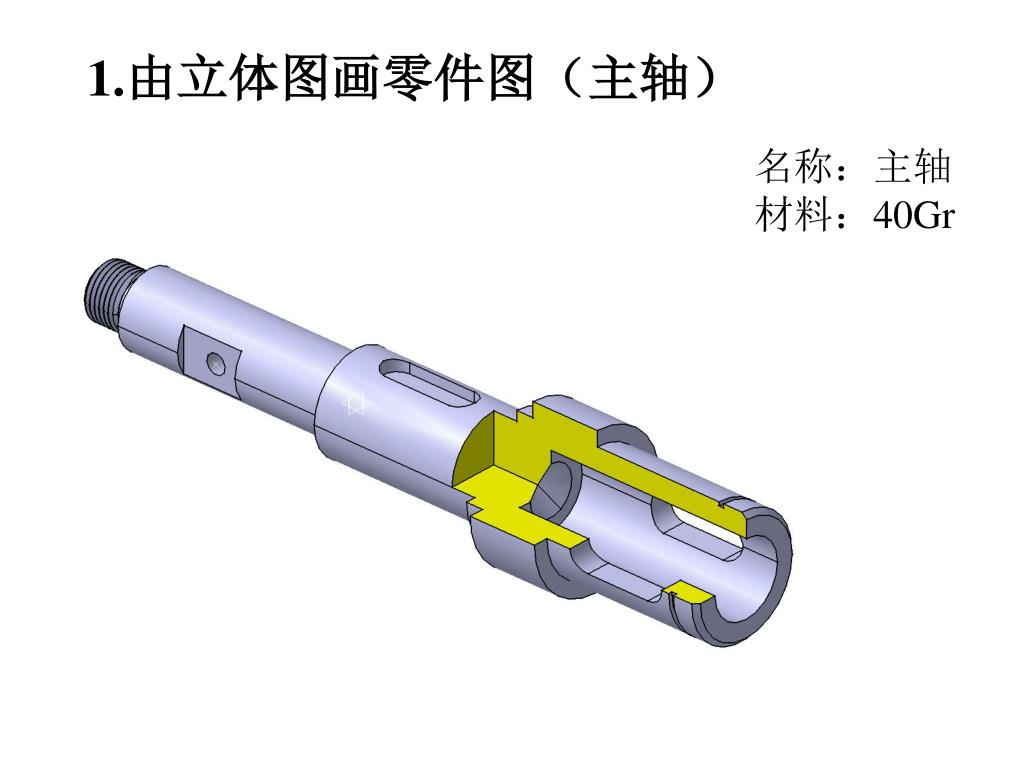

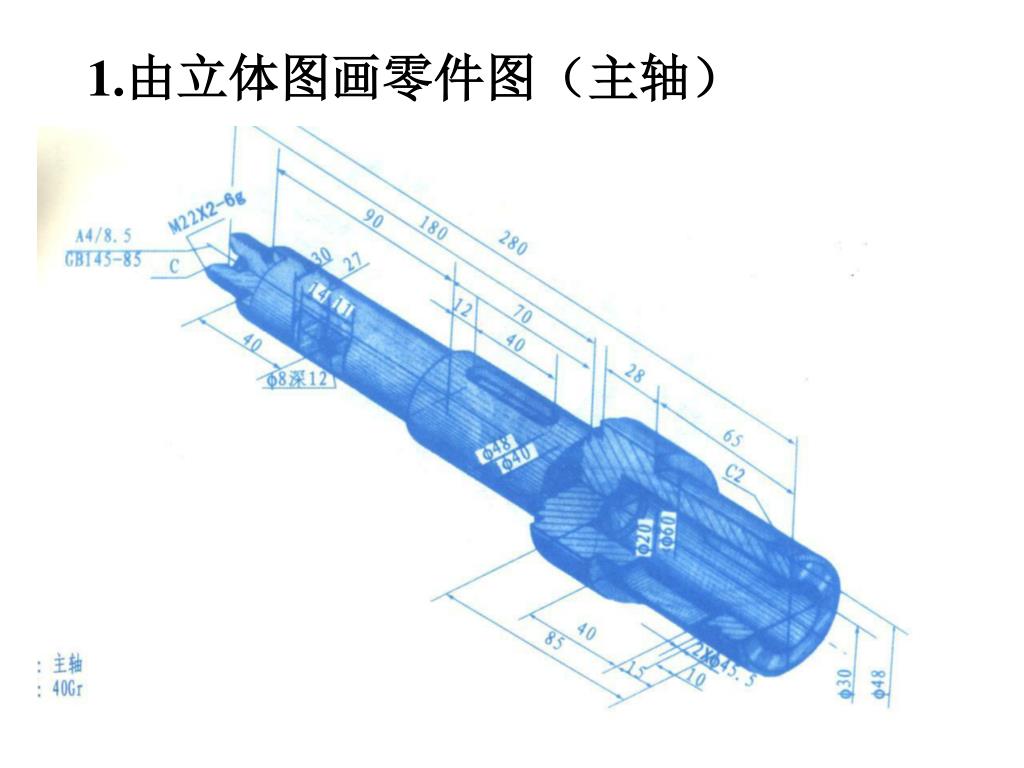

1.由立体图画零件图(主轴)

名称:主轴

材料:40Gr


4810470

1.由立体图画零件图(主轴)


4810470

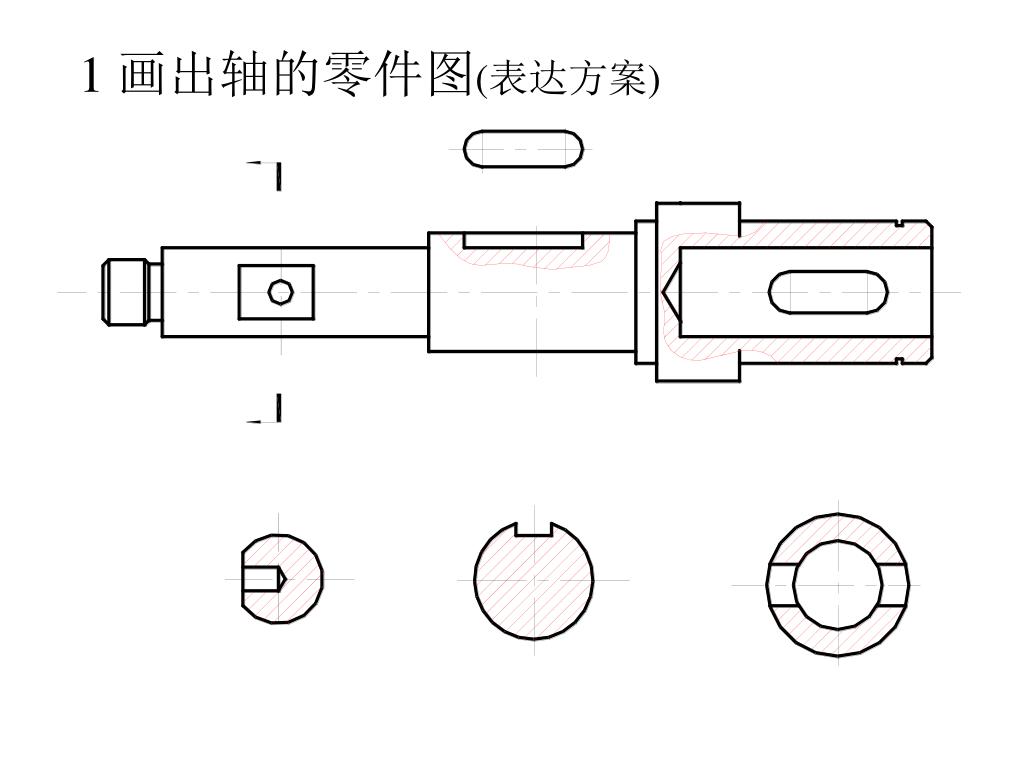

1 画出轴的零件图(表达方案)


4810470

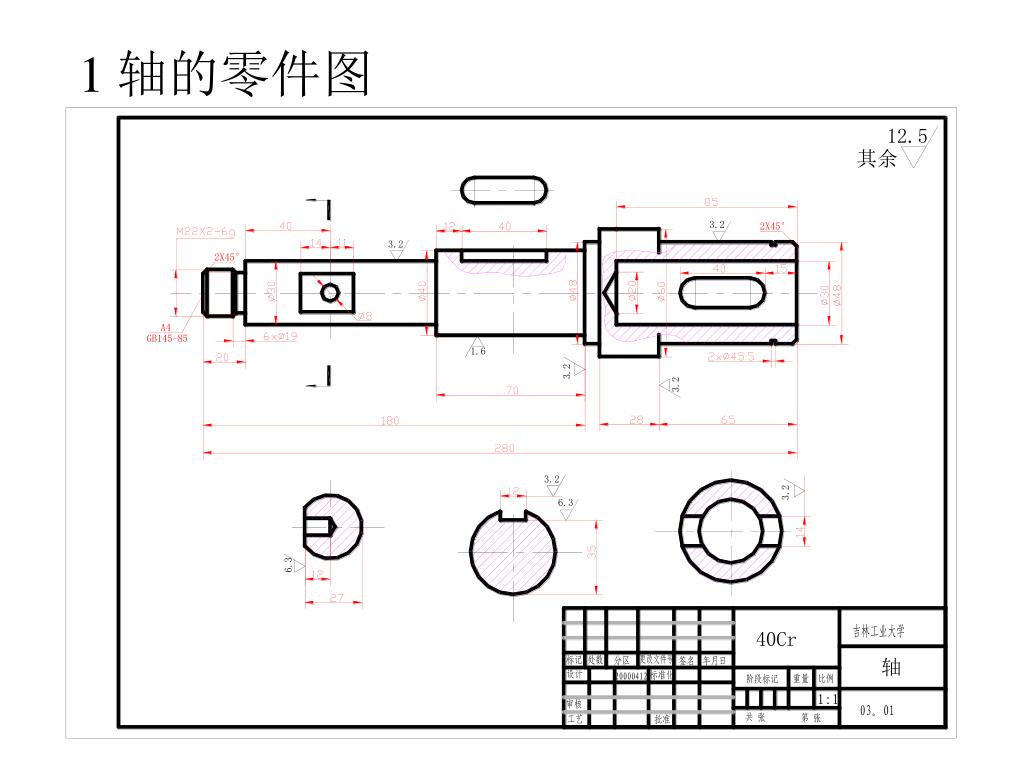

1 轴的零件图


4810470

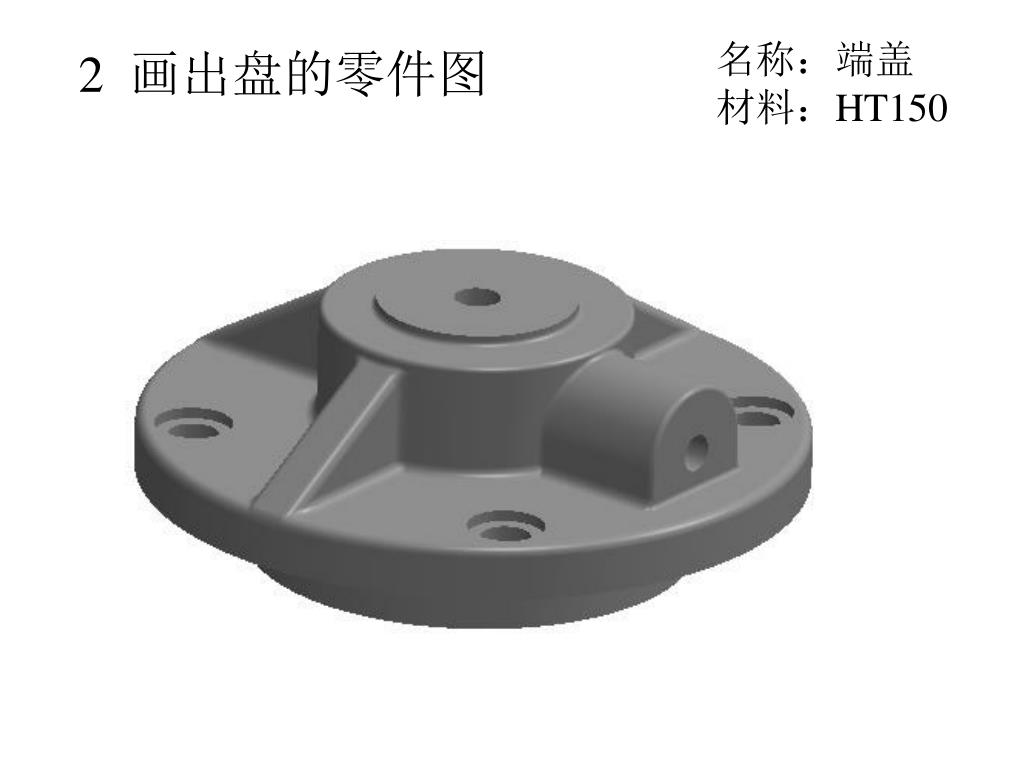

名称:端盖

材料:HT150

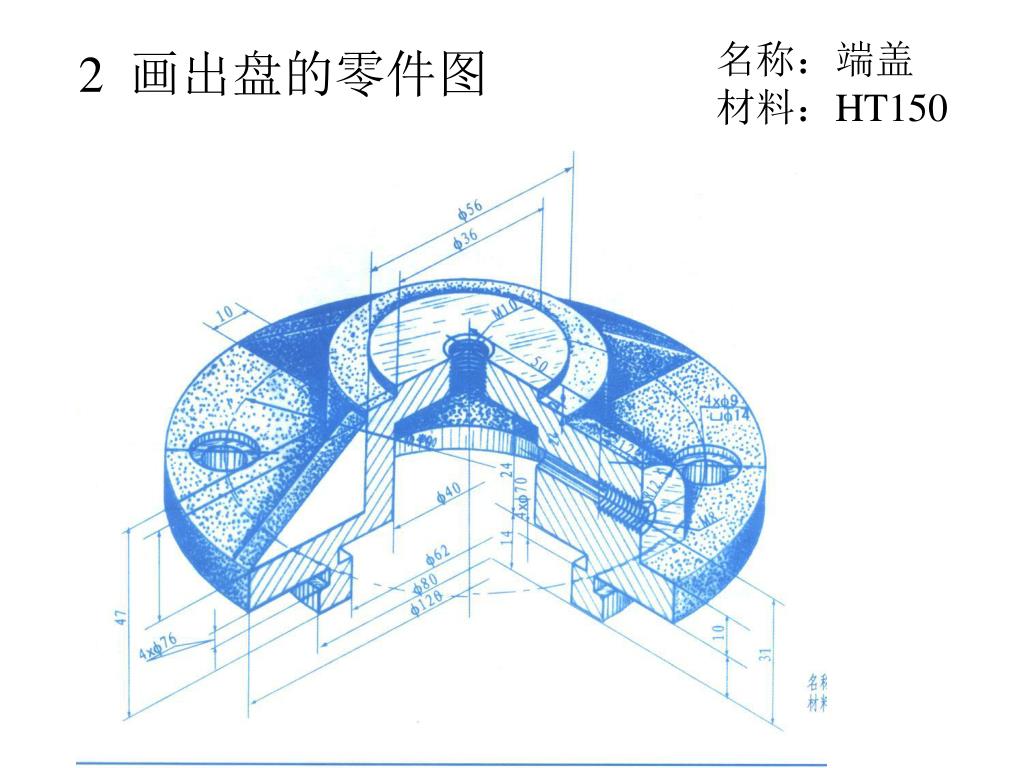

2 画出盘的零件图


4810470

名称:端盖

材料:HT150

2 画出盘的零件图


4810470

名称:端盖

材料:HT150

2 画出盘的零件图


4810470

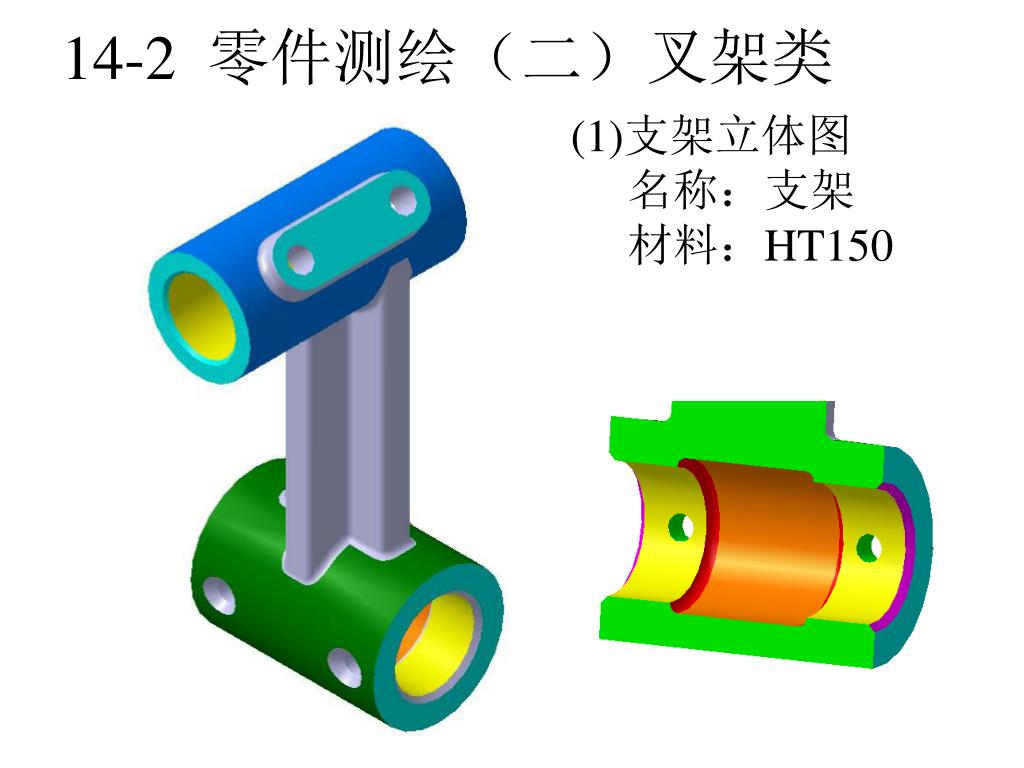

(1)支架立体图

名称:支架

材料:HT150

14-2 零件测绘(二)叉架类


4810470

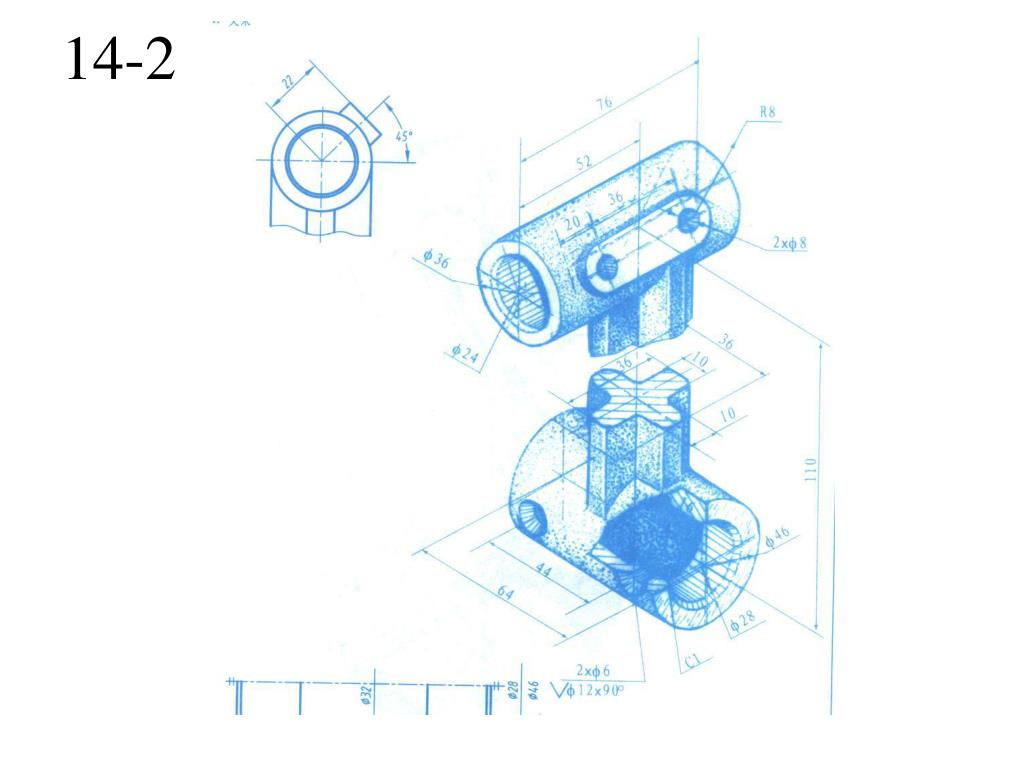

14-2 零件测绘(二)叉架类


11 2 1

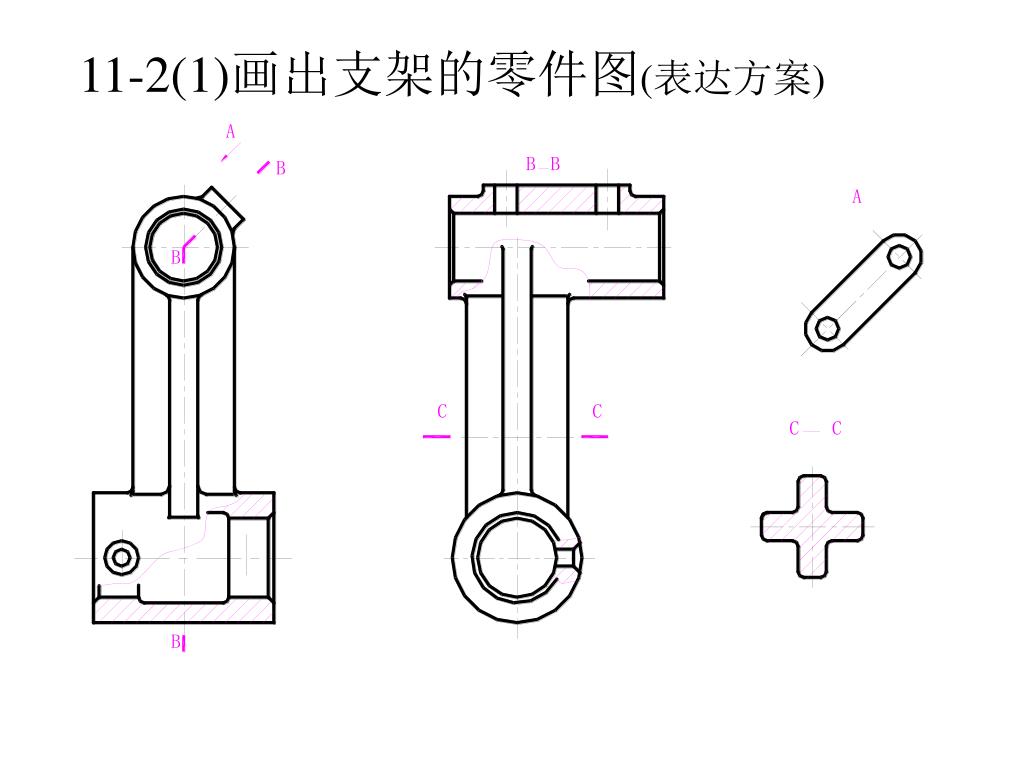

11-2(1)画出支架的零件图(表达方案)


11 2 11

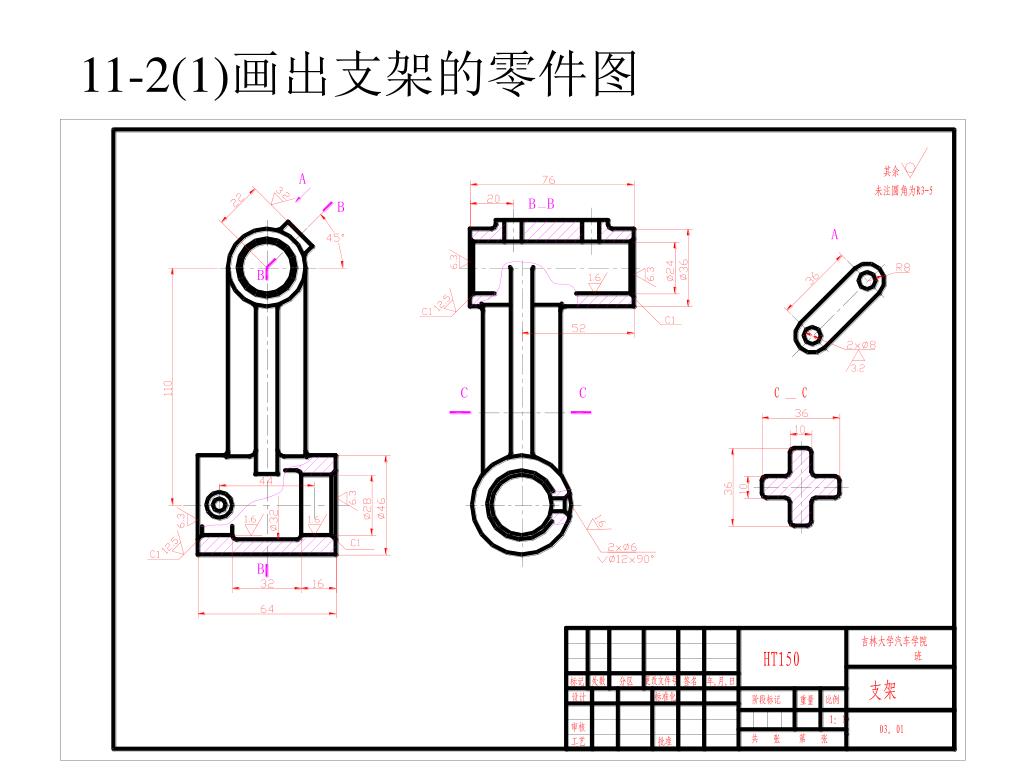

11-2(1)画出支架的零件图


4810470

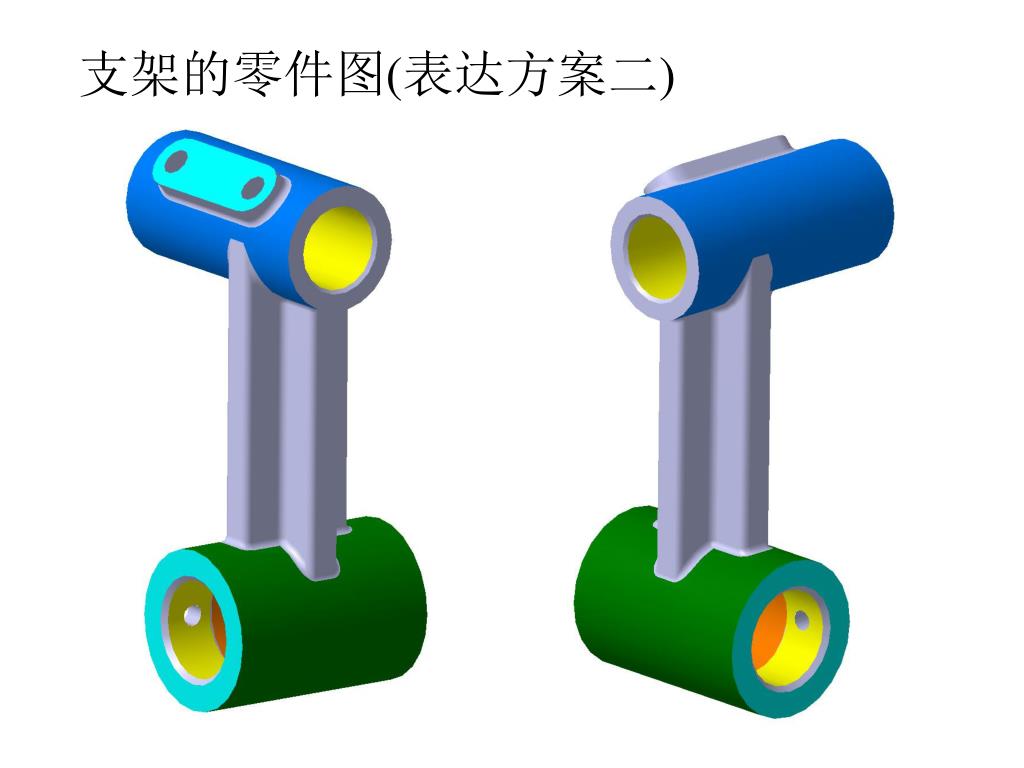

支架的零件图(表达方案二)


4810470

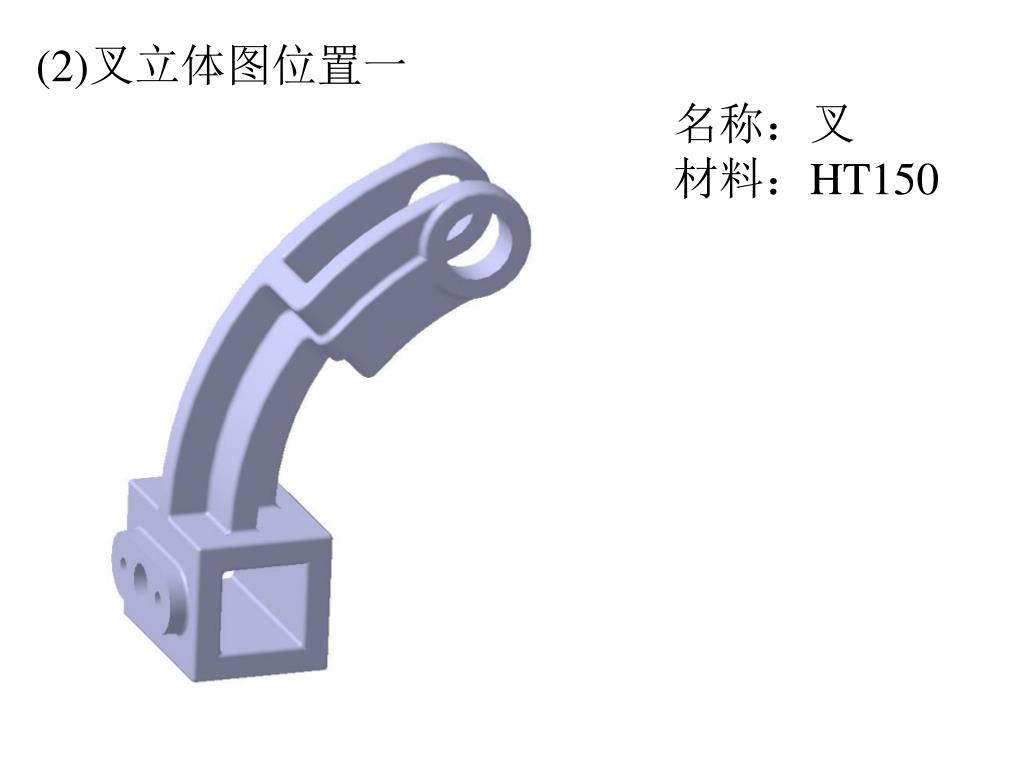

名称:叉

材料:HT150

(2)叉立体图位置一


4810470

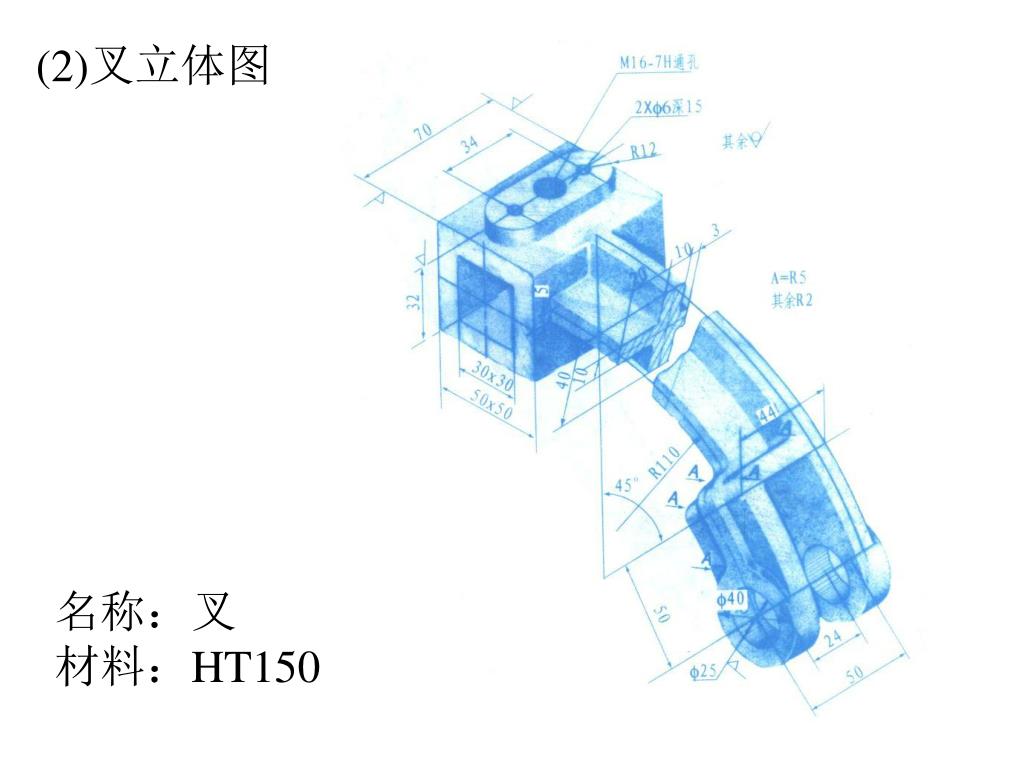

(2)叉立体图

名称:叉

材料:HT150


4810470

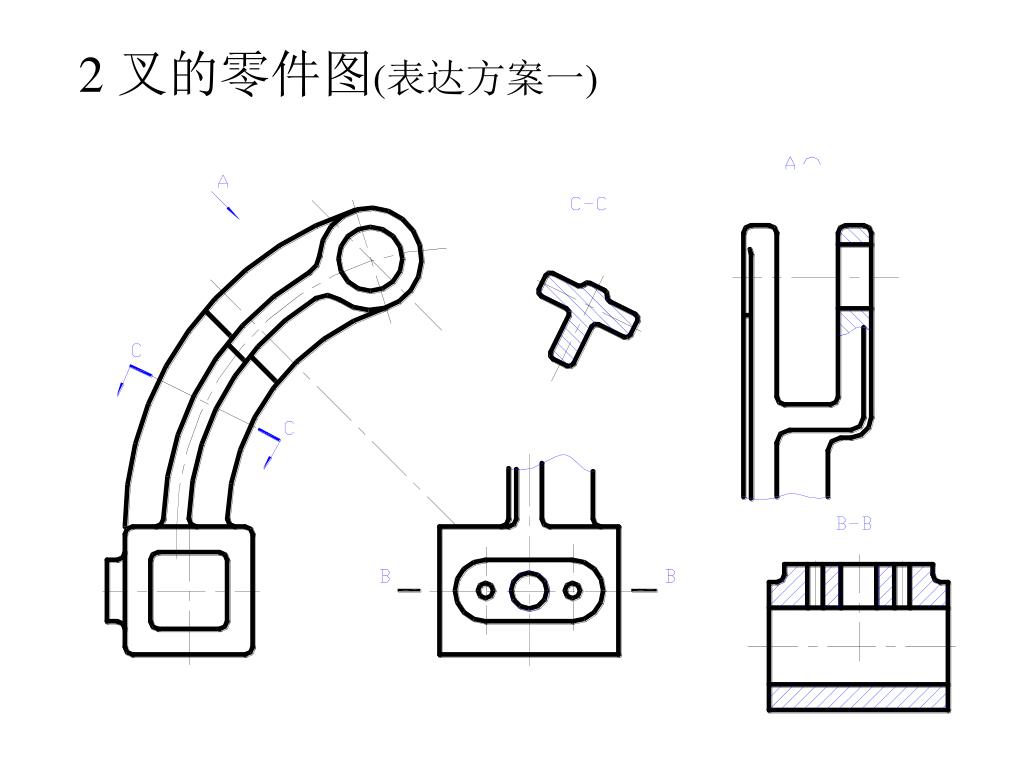

2 叉的零件图(表达方案一)


4810470

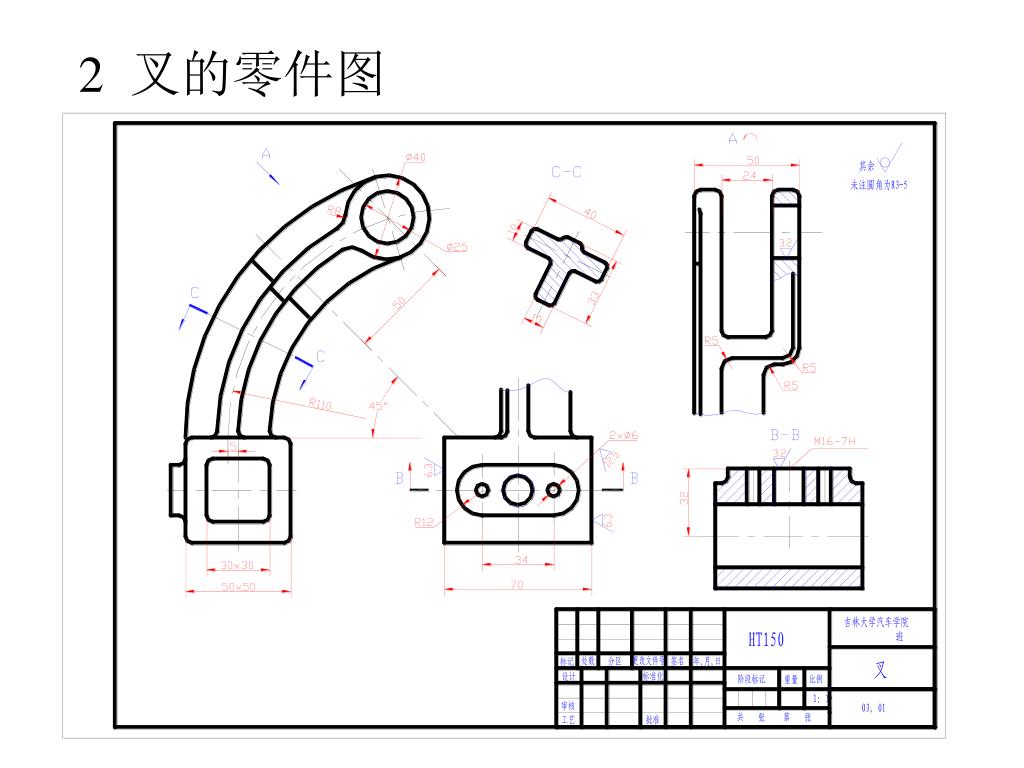

2 叉的零件图


4810470

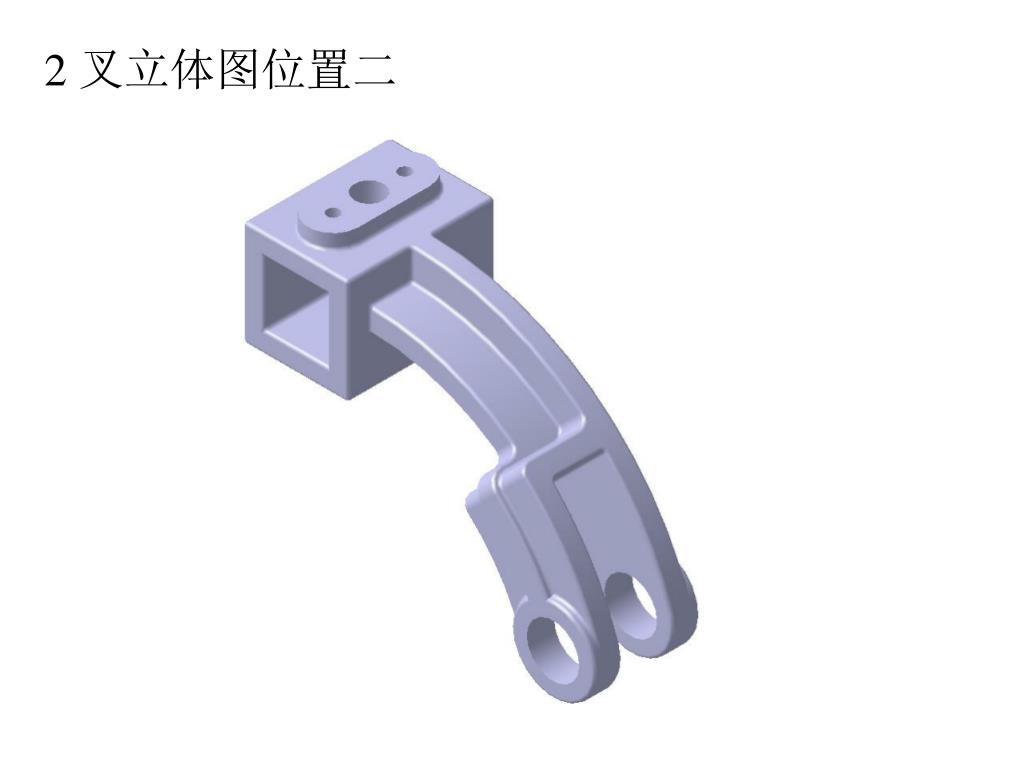

2 叉立体图位置二


4810470

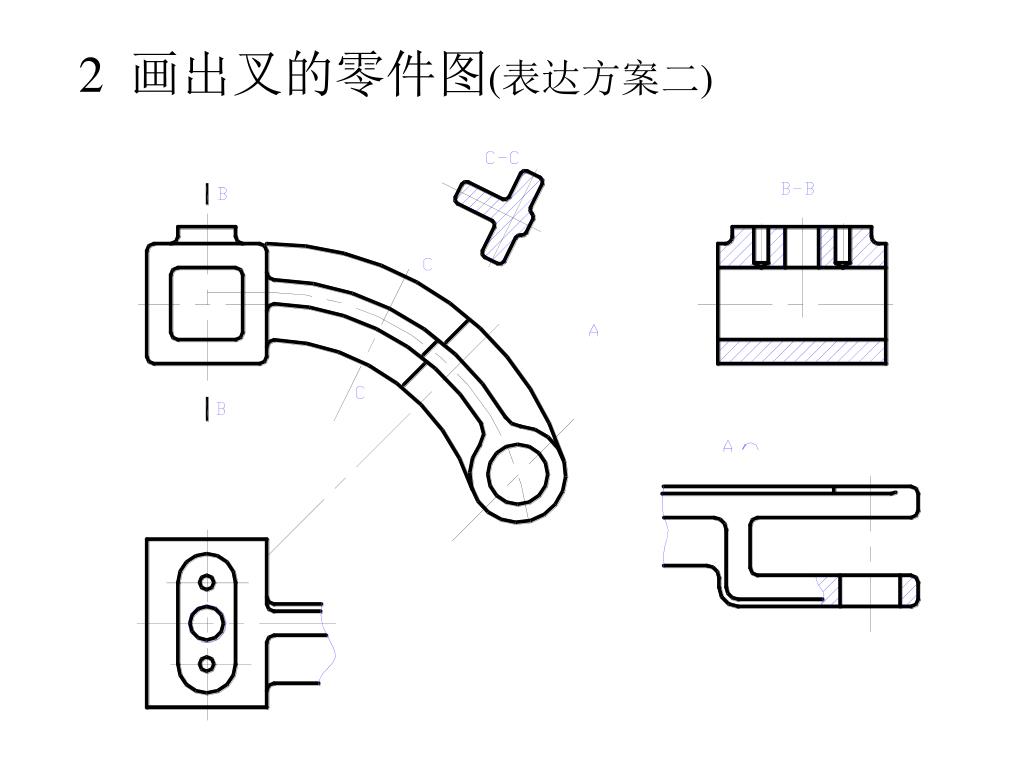

2 画出叉的零件图(表达方案二)


4810470

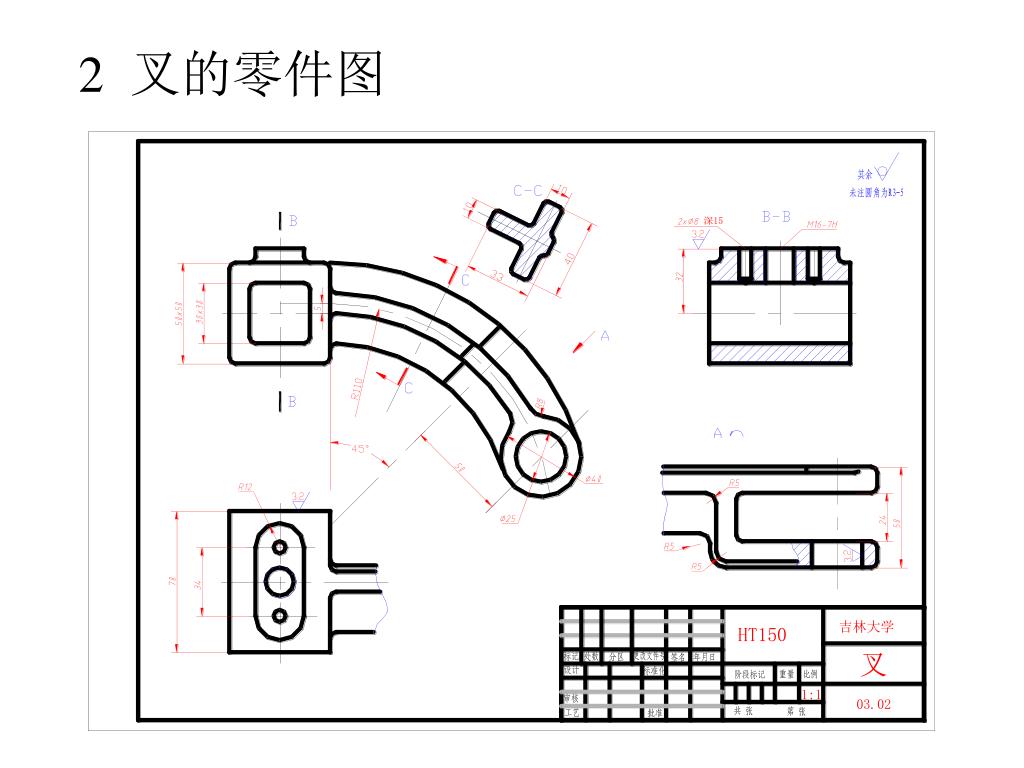

2 叉的零件图


4810470

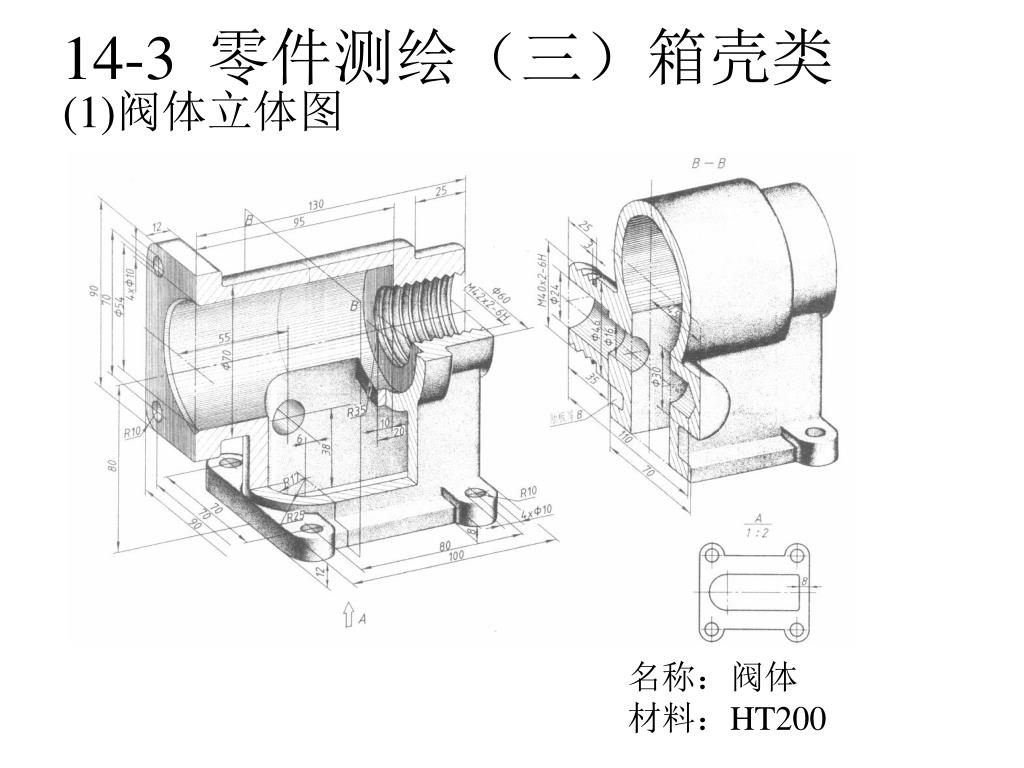

(1)阀体立体图

14-3 零件测绘(三)箱壳类

名称:阀体

材料:HT200


4810470

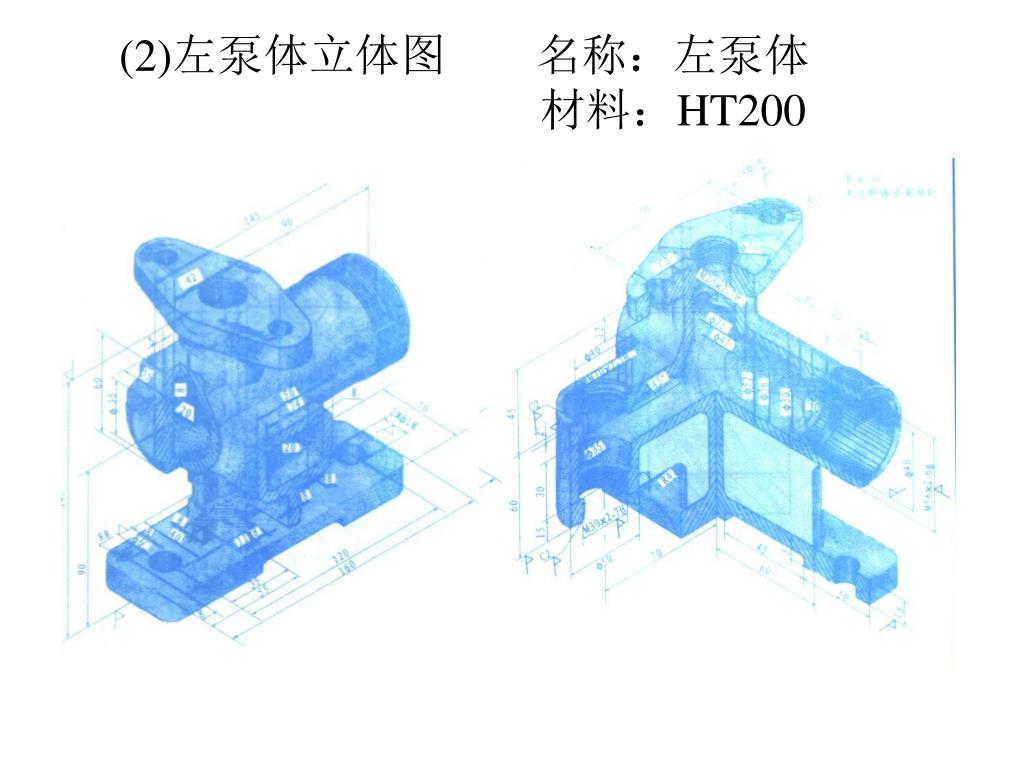

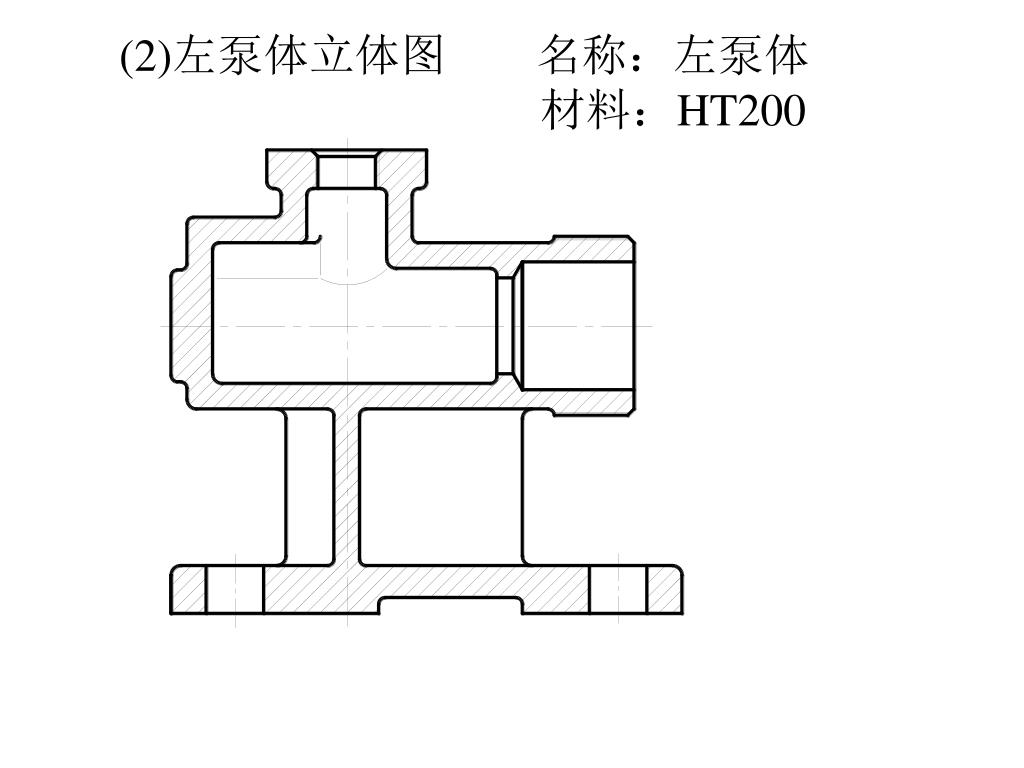

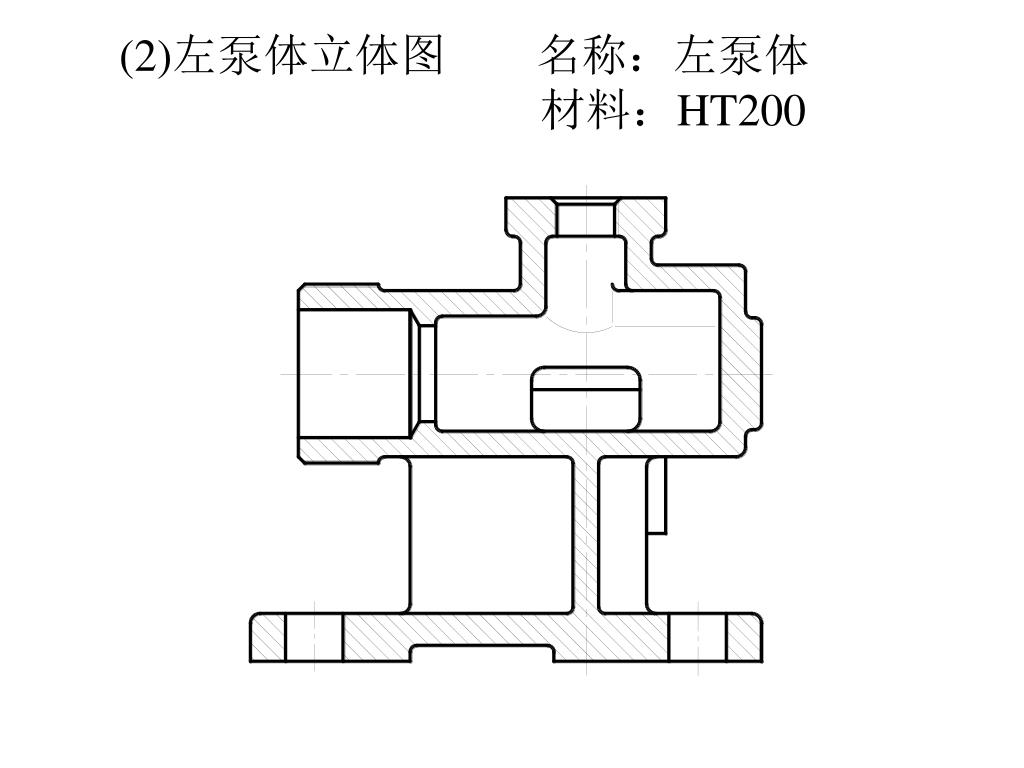

(2)左泵体立体图 名称:左泵体

材料:HT200


4810470

(2)左泵体立体图 名称:左泵体

材料:HT200


4810470

(2)左泵体立体图 名称:左泵体

材料:HT200


14 4 1

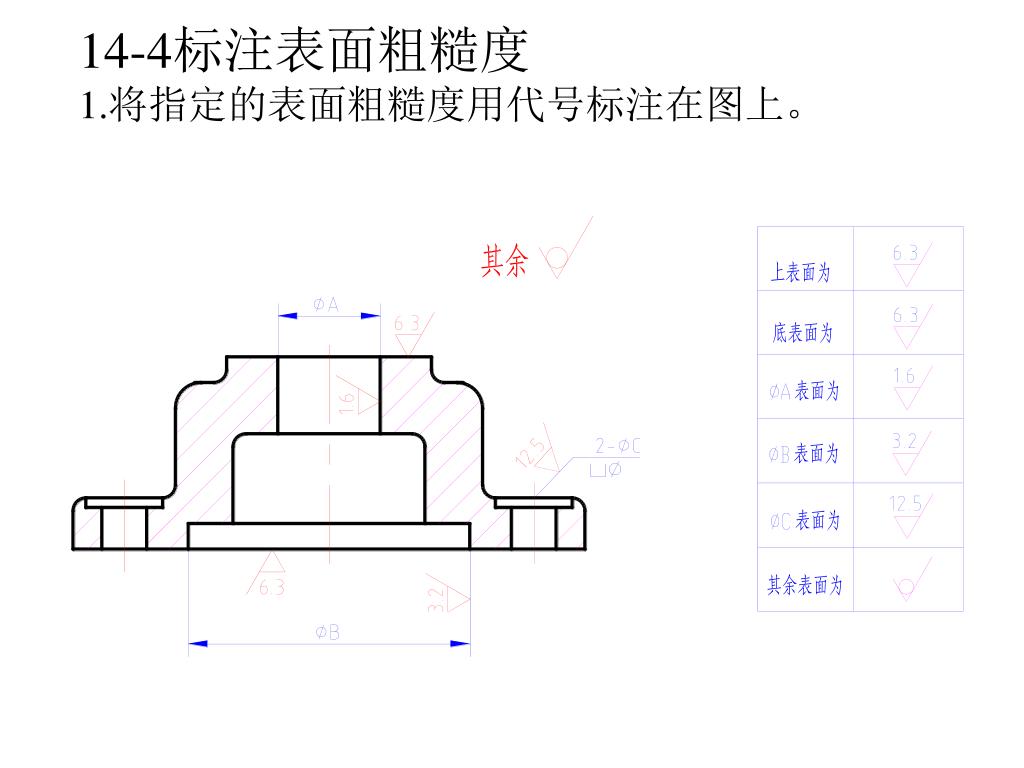

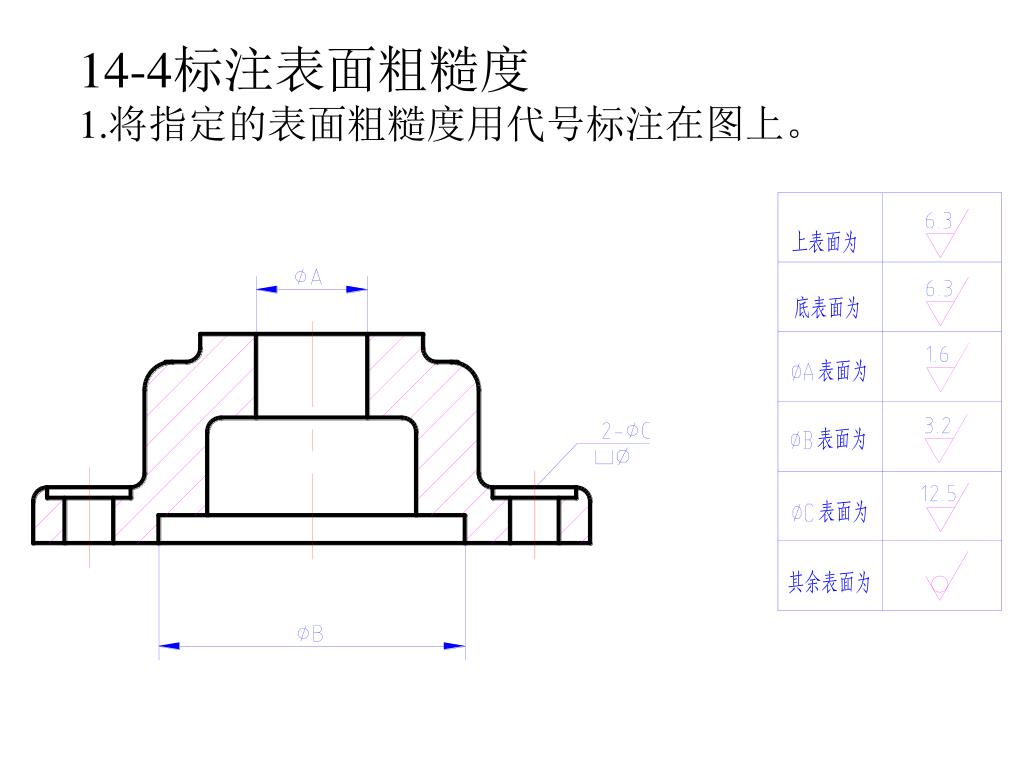

14-4标注表面粗糙度1.将指定的表面粗糙度用代号标注在图上。


14 4 11

14-4标注表面粗糙度1.将指定的表面粗糙度用代号标注在图上。


4810470

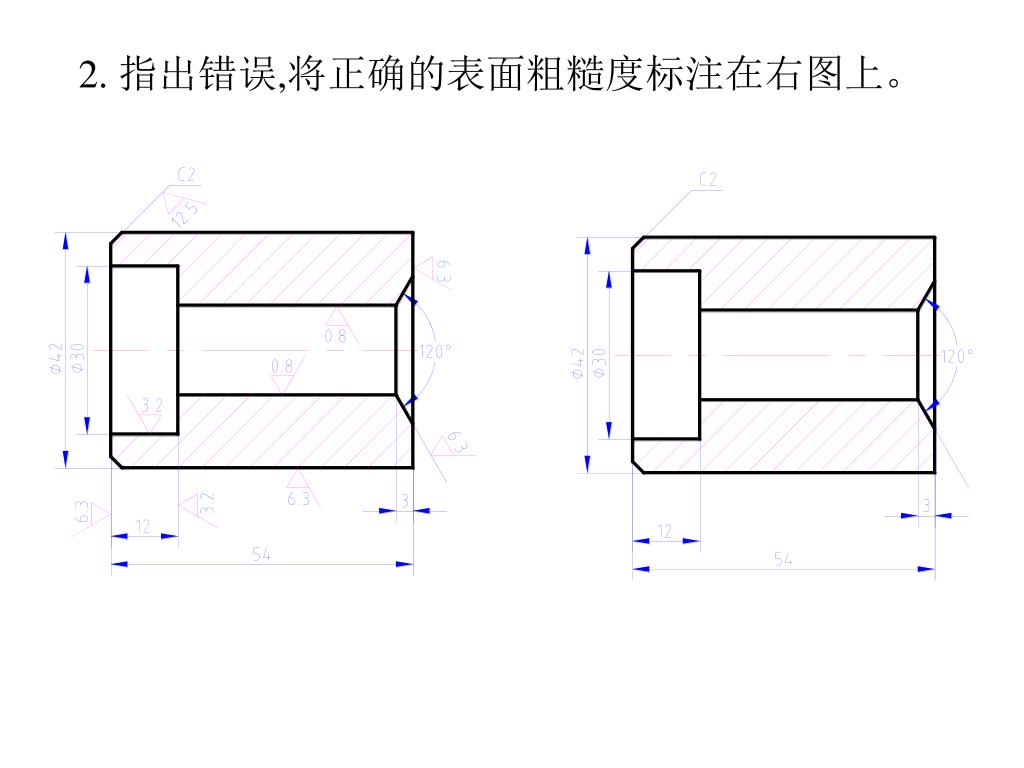

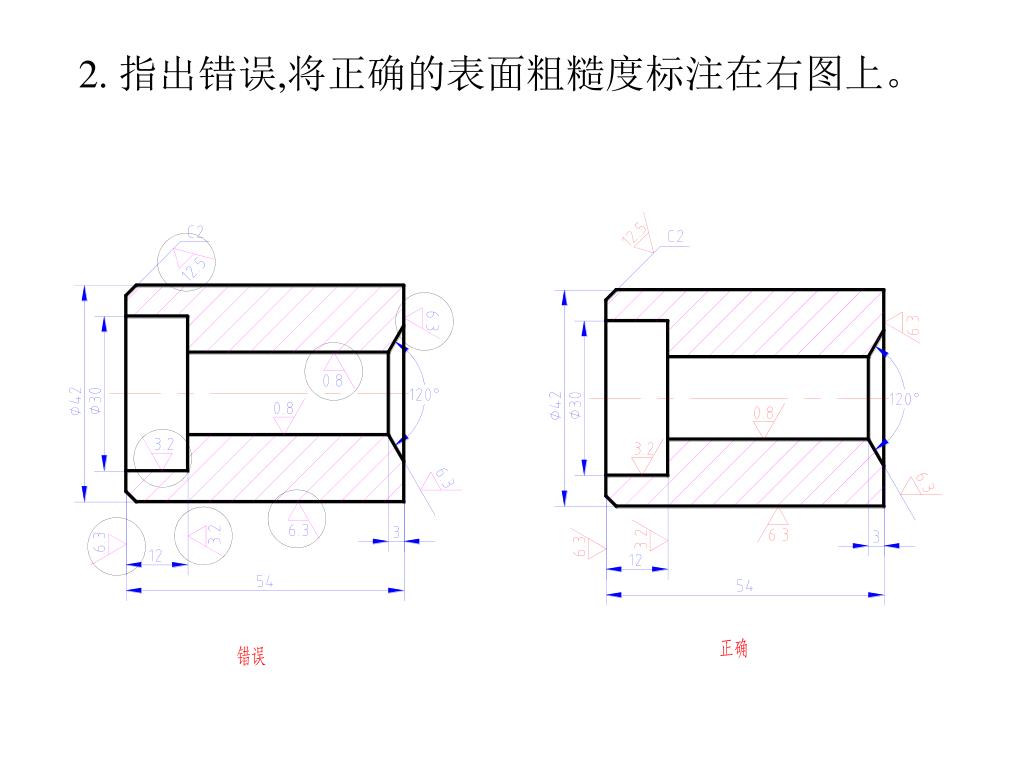

2. 指出错误,将正确的表面粗糙度标注在右图上。


4810470

2. 指出错误,将正确的表面粗糙度标注在右图上。


4810470

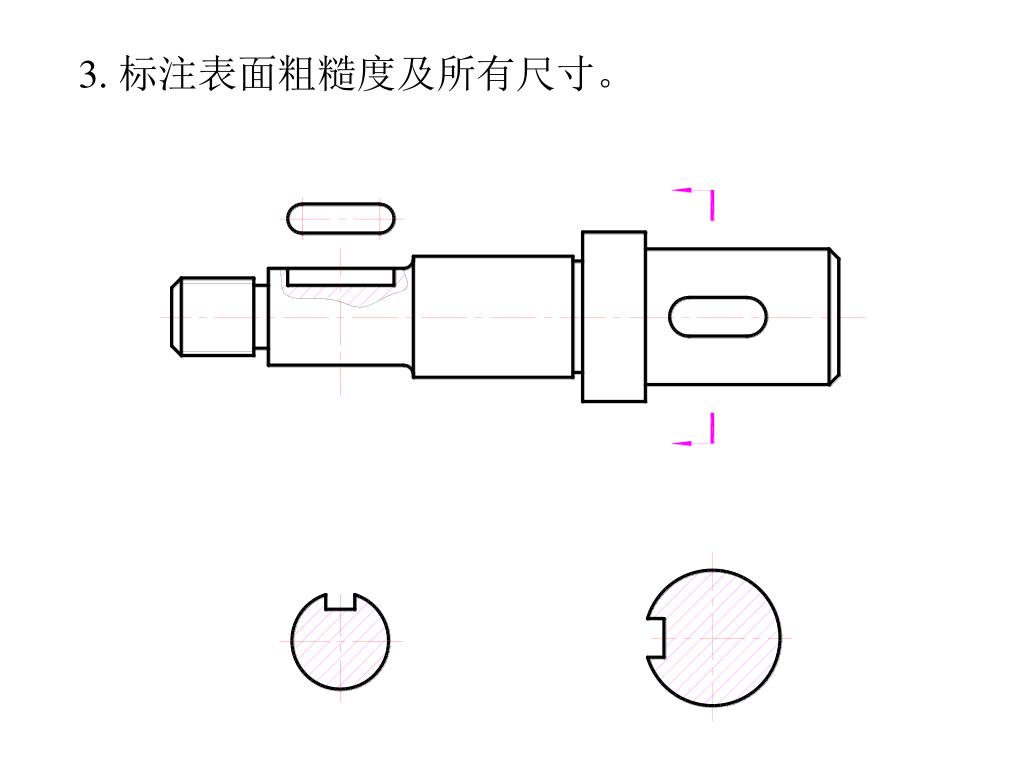

3. 标注表面粗糙度及所有尺寸。


4810470

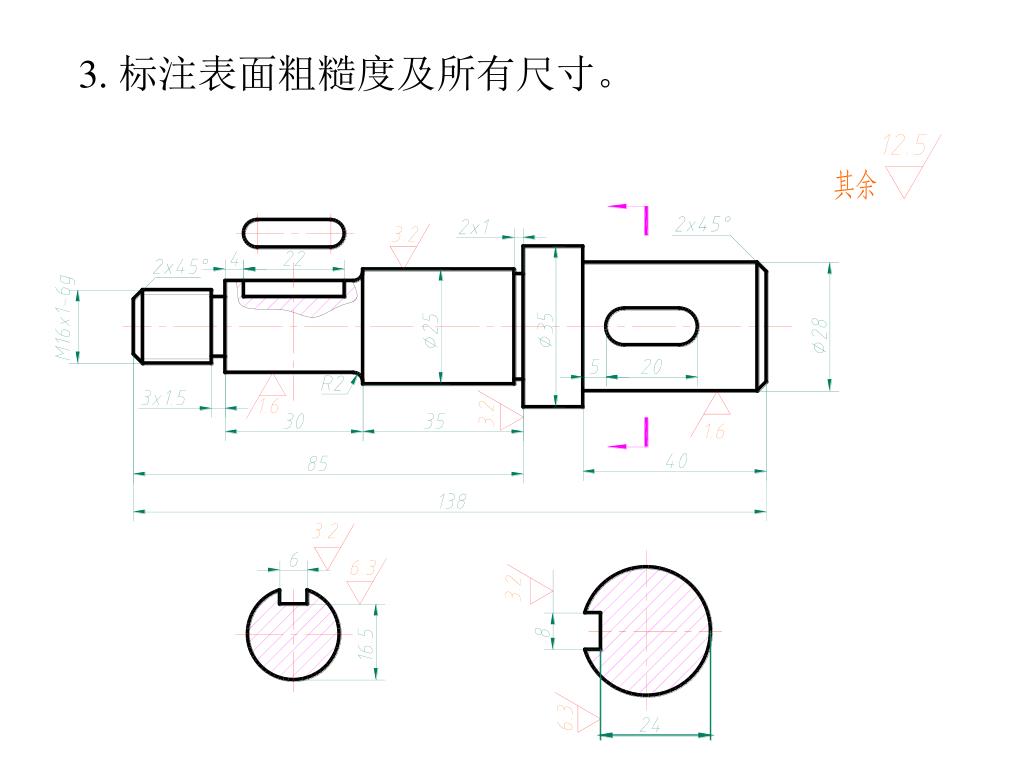

3. 标注表面粗糙度及所有尺寸。


14 5 1

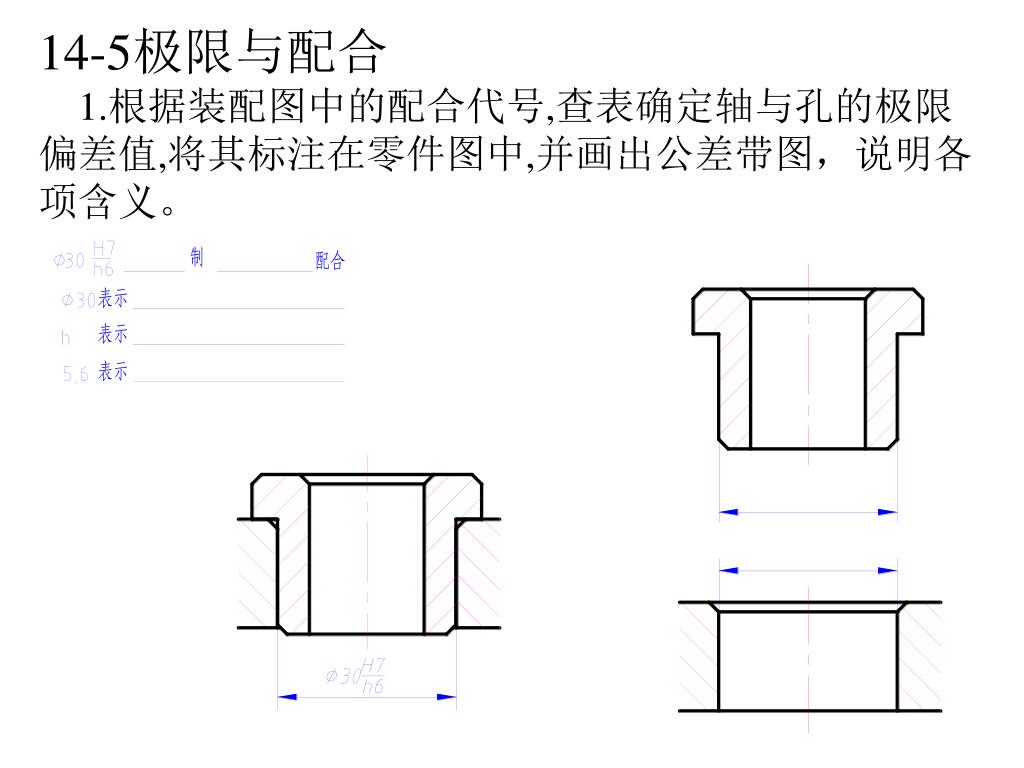

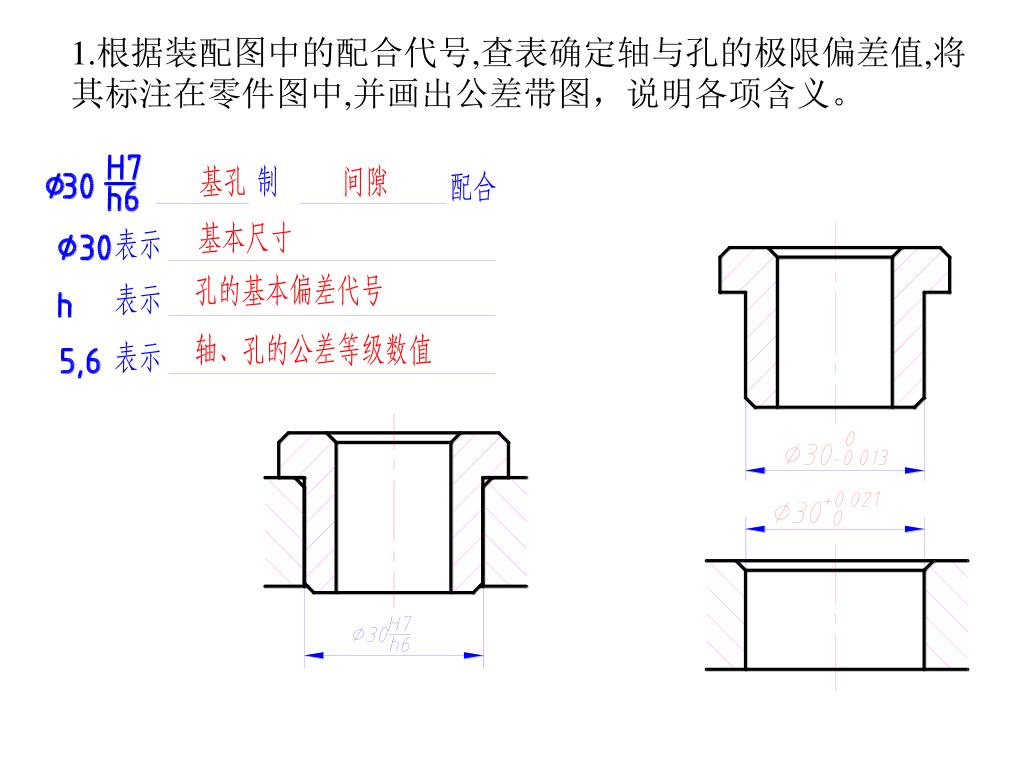

14-5极限与配合1.根据装配图中的配合代号,查表确定轴与孔的极限偏差值,将其标注在零件图中,并画出公差带图,说明各项含义。


4810470

1.根据装配图中的配合代号,查表确定轴与孔的极限偏差值,将其标注在零件图中,并画出公差带图,说明各项含义。


4810470

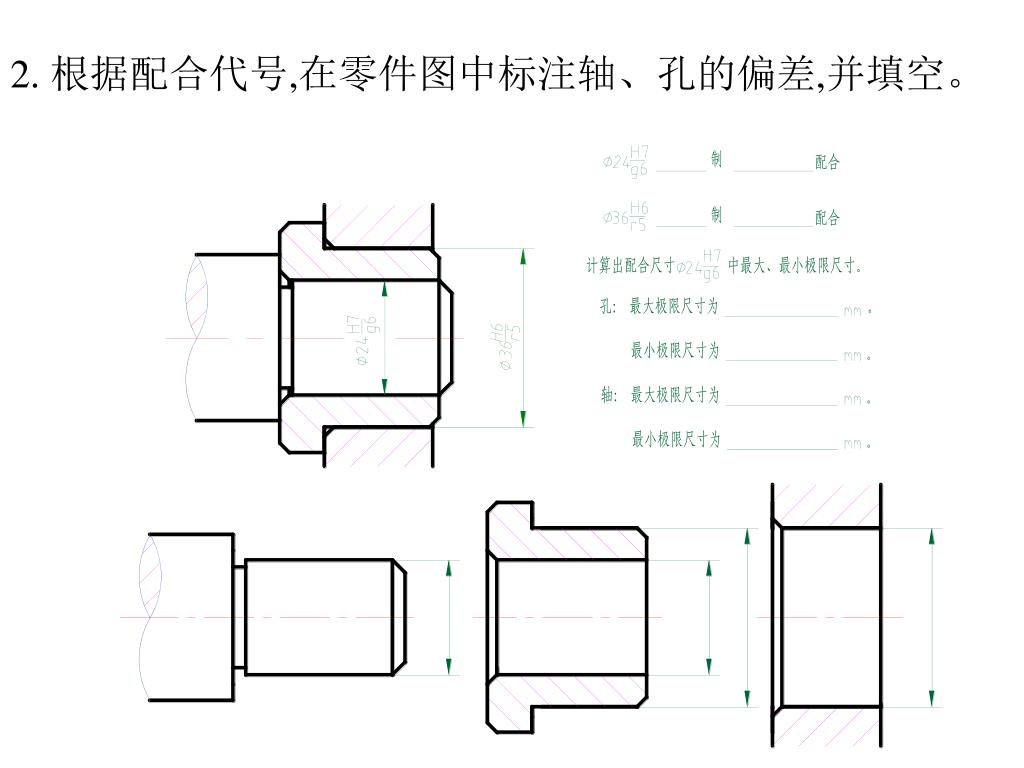

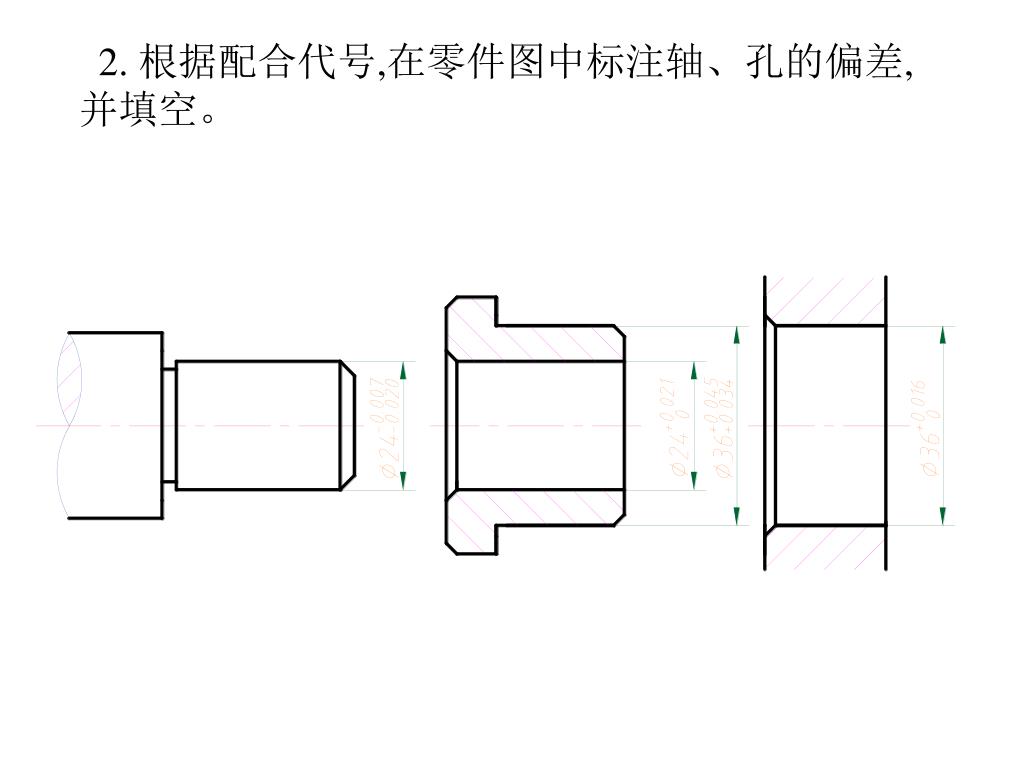

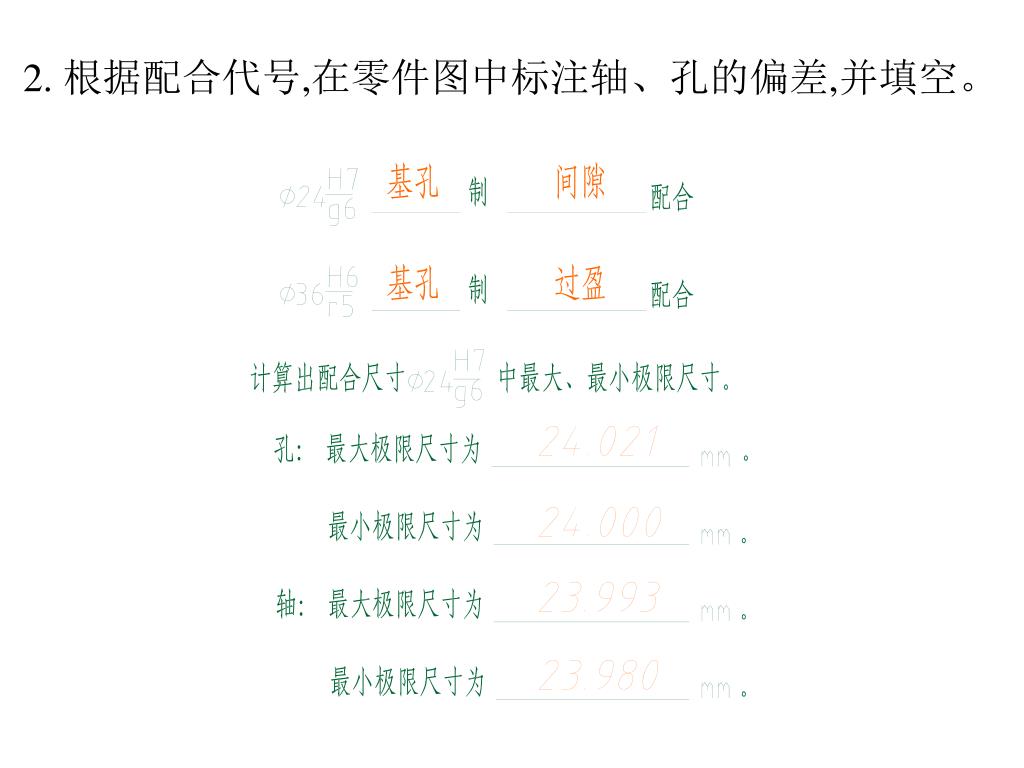

2. 根据配合代号,在零件图中标注轴、孔的偏差,并填空。


4810470

2. 根据配合代号,在零件图中标注轴、孔的偏差,并填空。


4810470

2. 根据配合代号,在零件图中标注轴、孔的偏差,并填空。


4810470

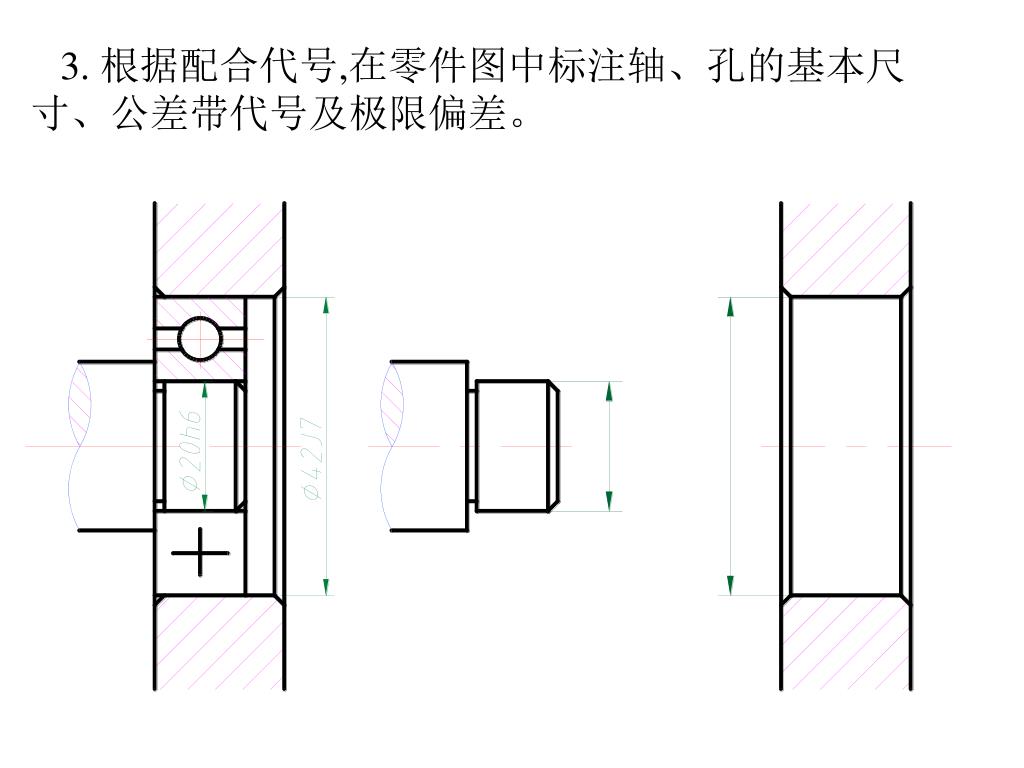

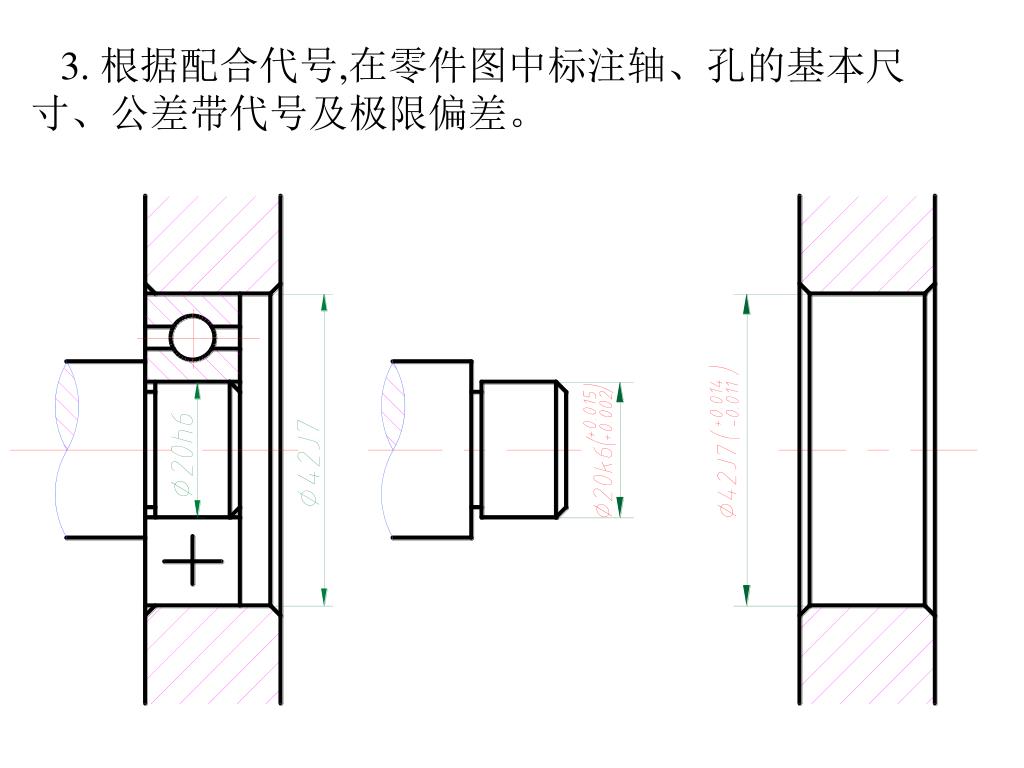

3. 根据配合代号,在零件图中标注轴、孔的基本尺寸、公差带代号及极限偏差。


4810470

3. 根据配合代号,在零件图中标注轴、孔的基本尺寸、公差带代号及极限偏差。


4810470

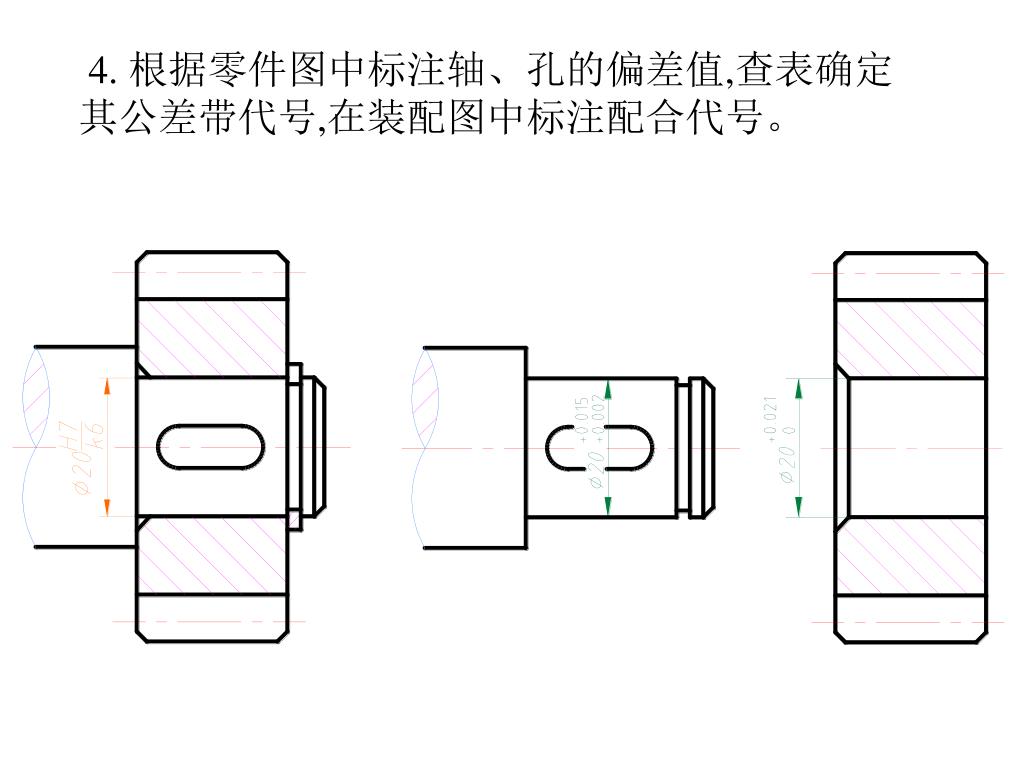

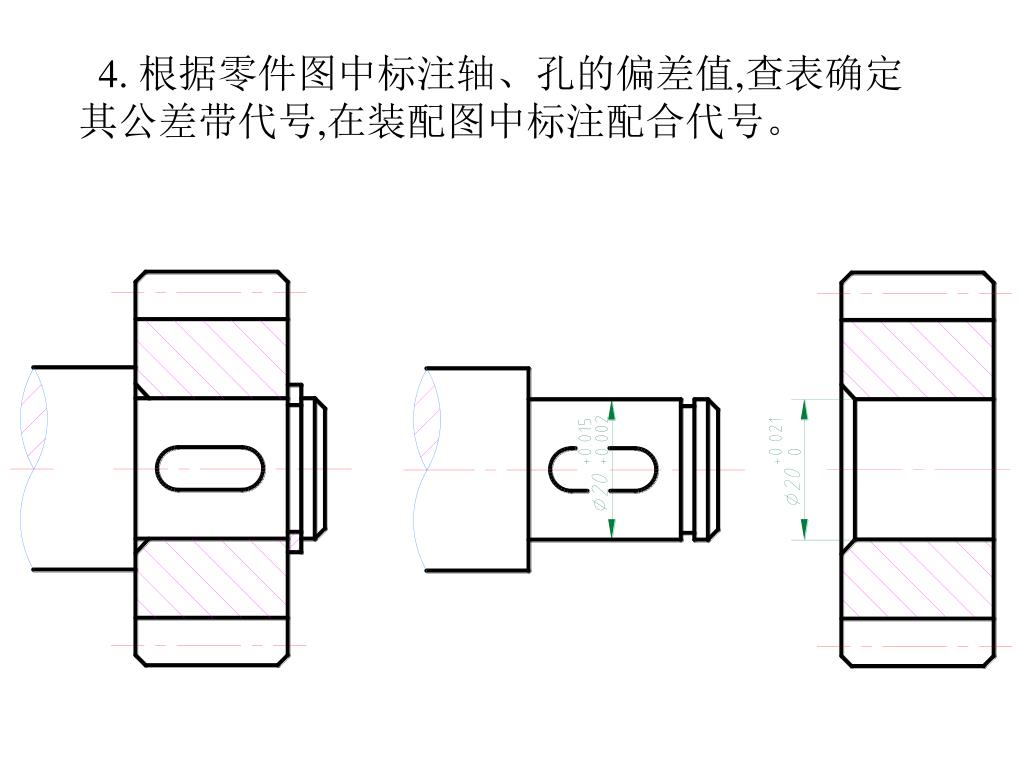

4. 根据零件图中标注轴、孔的偏差值,查表确定其公差带代号,在装配图中标注配合代号。


4810470

4. 根据零件图中标注轴、孔的偏差值,查表确定其公差带代号,在装配图中标注配合代号。


4810470

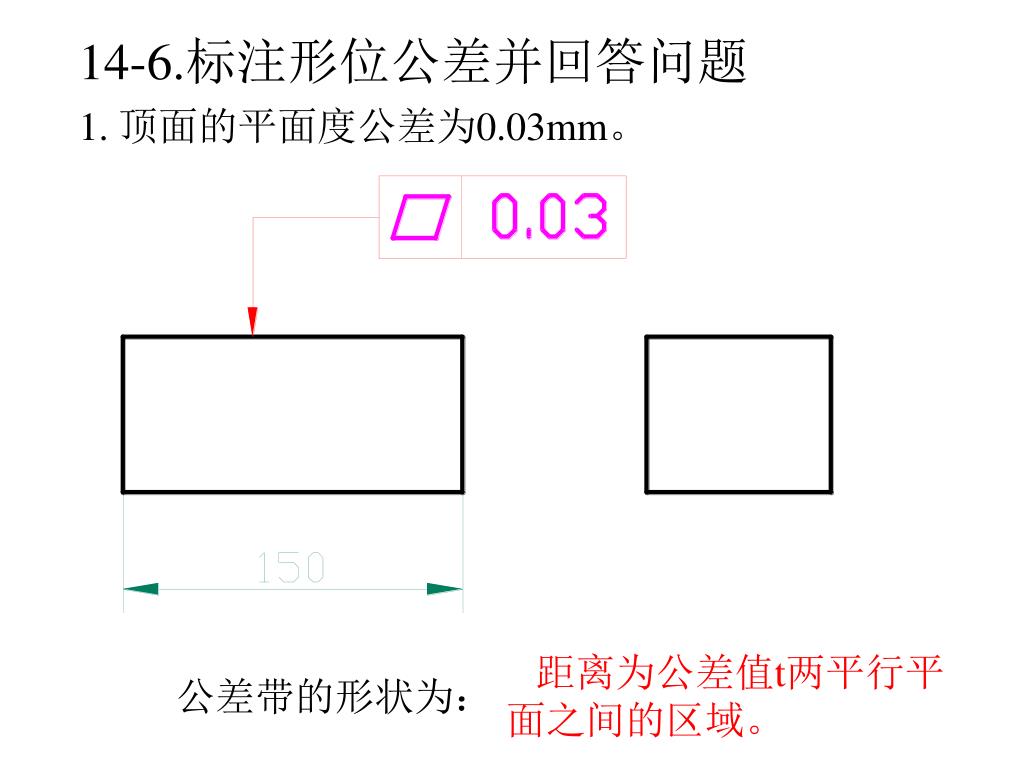

1. 顶面的平面度公差为0.03mm。

14-6.标注形位公差并回答问题

距离为公差值t两平行平面之间的区域。

公差带的形状为:


2 20g6 0 004mm

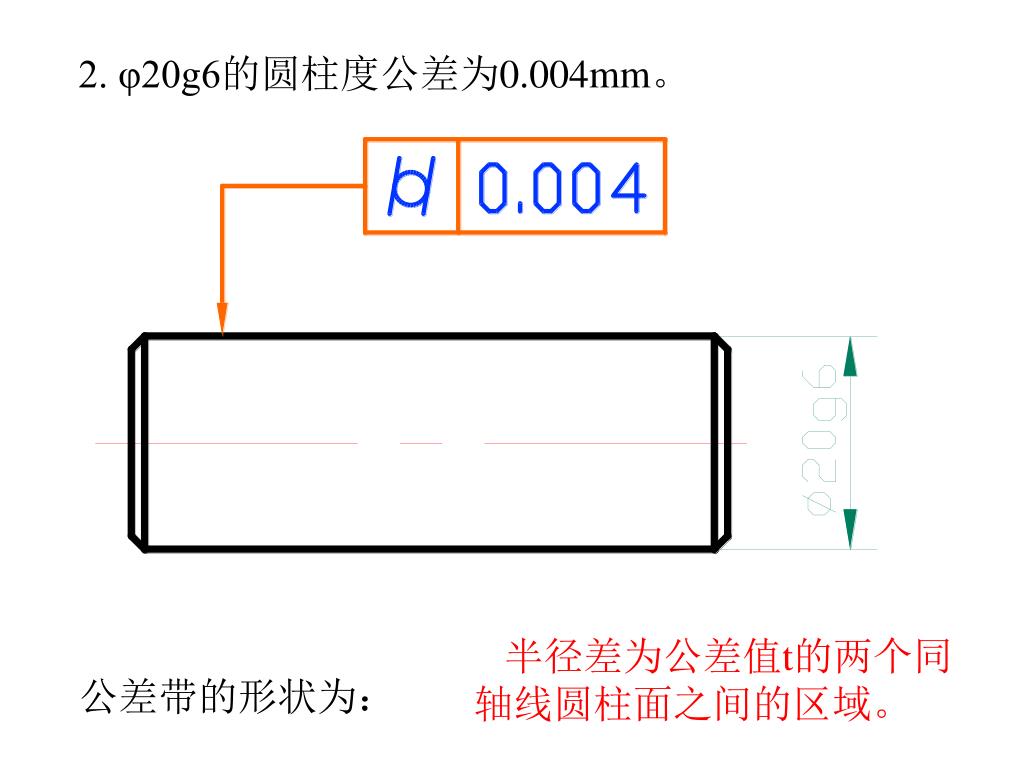

2. φ20g6的圆柱度公差为0.004mm。

半径差为公差值t的两个同轴线圆柱面之间的区域。

公差带的形状为:


3 0 02mm

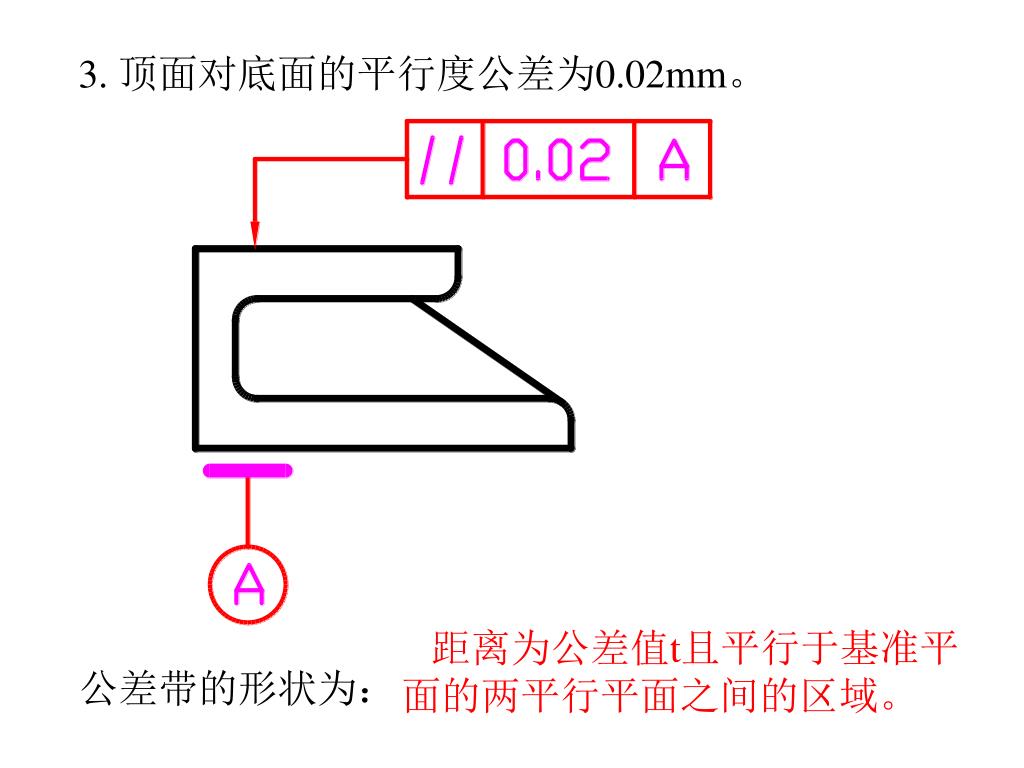

3. 顶面对底面的平行度公差为0.02mm。

距离为公差值t且平行于基准平面的两平行平面之间的区域。

公差带的形状为:


4 20h7 0 02mm

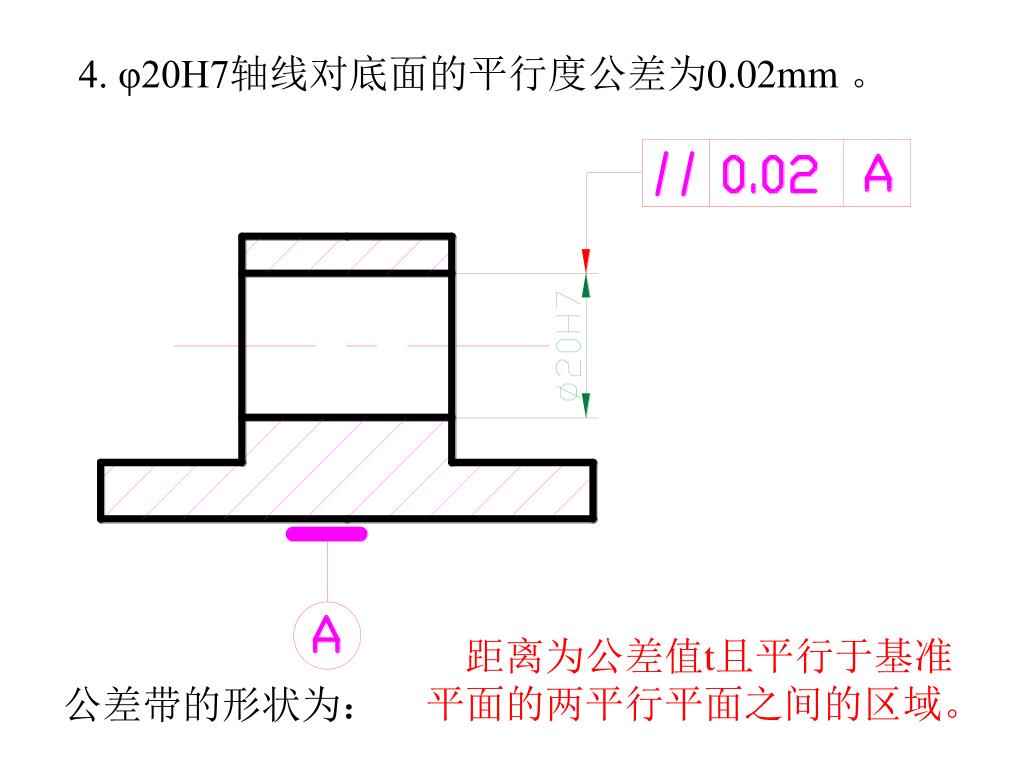

4. φ20H7轴线对底面的平行度公差为0.02mm 。

距离为公差值t且平行于基准平面的两平行平面之间的区域。

公差带的形状为:


5 20h6 0 02 mm

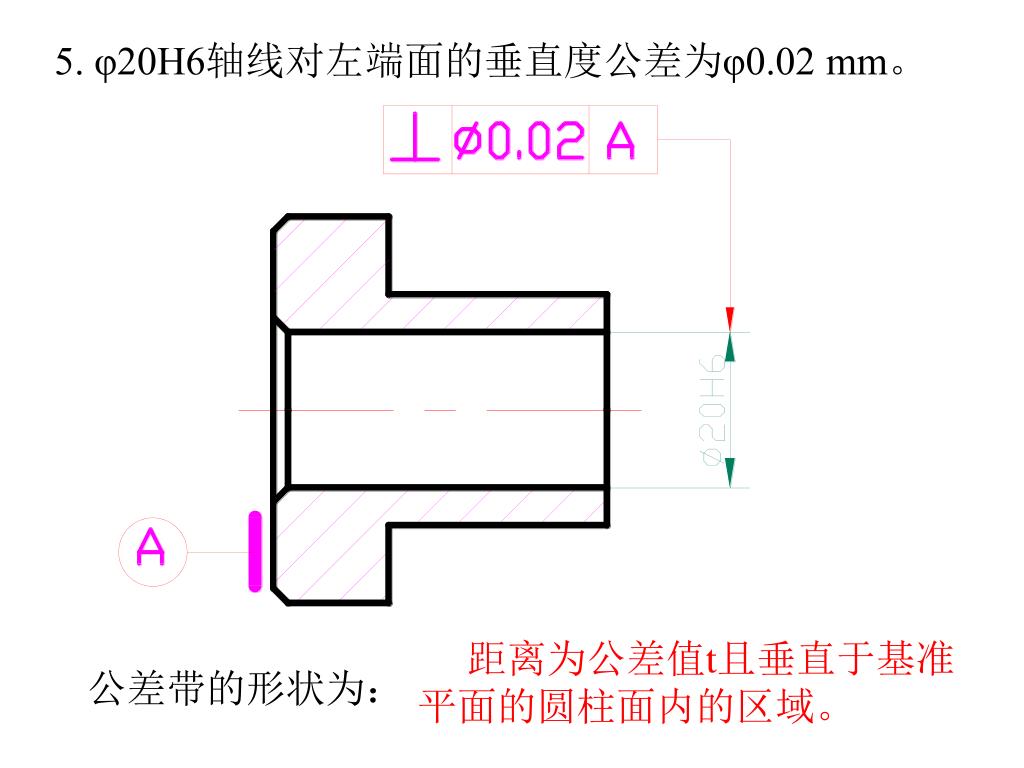

5. φ20H6轴线对左端面的垂直度公差为φ0.02 mm。

距离为公差值t且垂直于基准平面的圆柱面内的区域。

公差带的形状为:


6 1 40m6 20h7 0 01mm 2 20h7 0 02mm

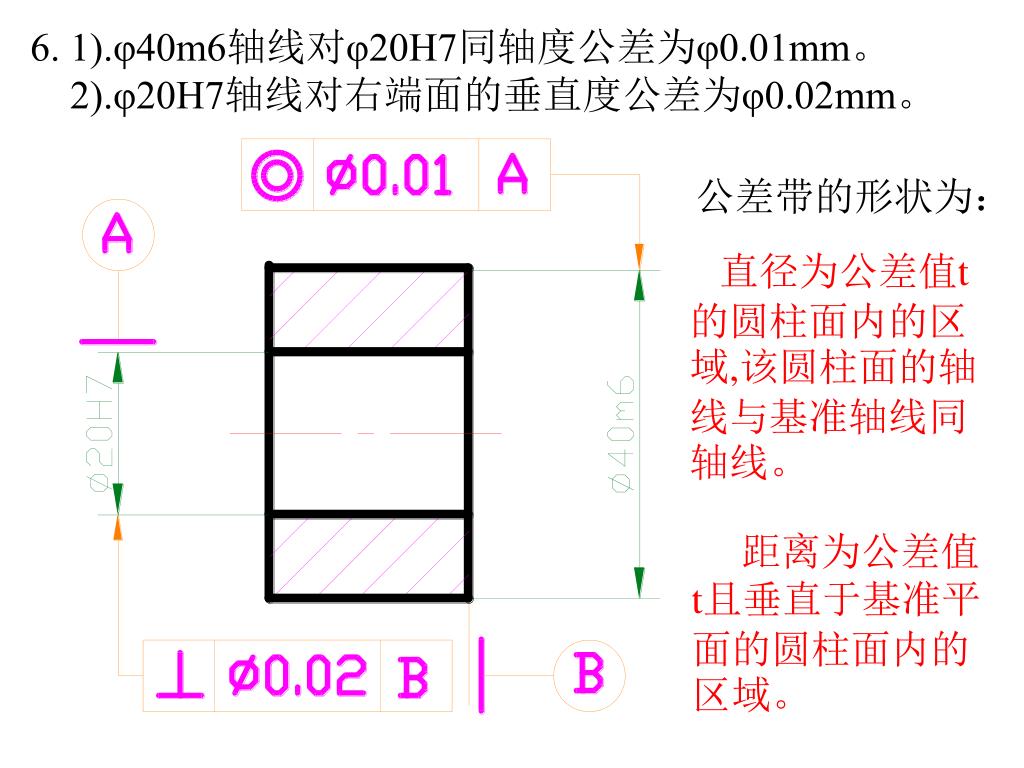

6. 1).φ40m6轴线对φ20H7同轴度公差为φ0.01mm。2).φ20H7轴线对右端面的垂直度公差为φ0.02mm。

公差带的形状为:

直径为公差值t的圆柱面内的区域,该圆柱面的轴线与基准轴线同轴线。

距离为公差值t且垂直于基准平面的圆柱面内的区域。


4810470

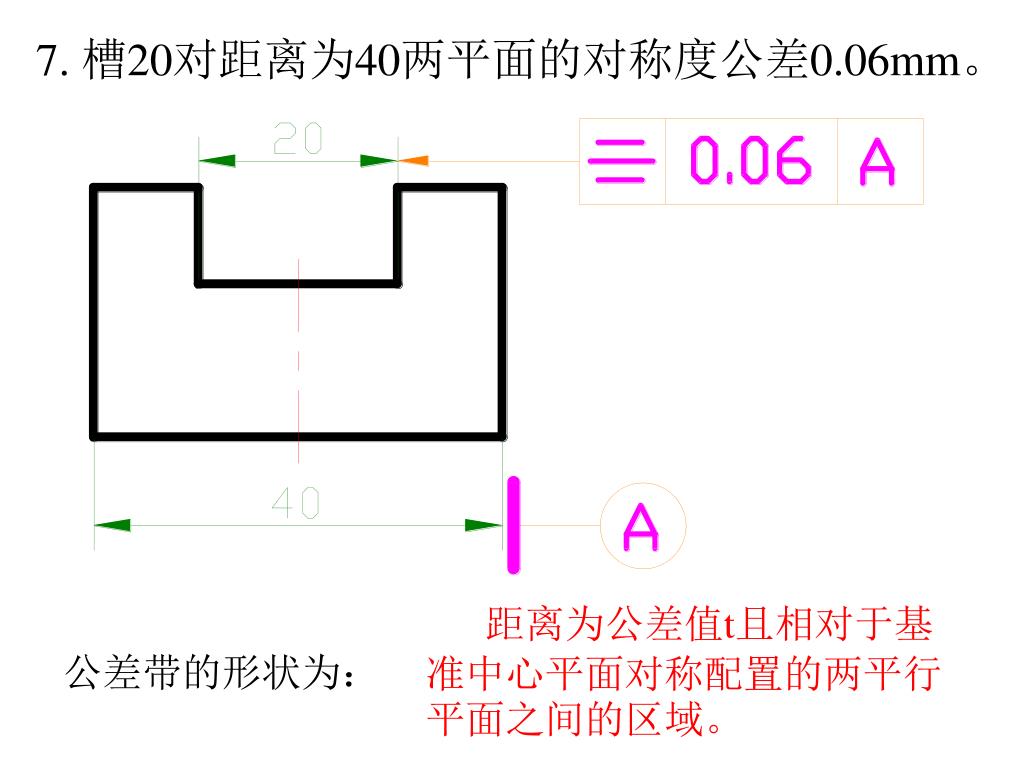

7. 槽20对距离为40两平面的对称度公差0.06mm。

距离为公差值t且相对于基准中心平面对称配置的两平行平面之间的区域。

公差带的形状为:


4810470

8. 1).φ50h7对φ30h6轴线的径向圆跳动公差为0.02mm。

2).端面A对φ30h6 轴线的端面圆跳动公差为0.04mm 。

公差带的形状为:


4810470

公差带的形状为:

1.公差带是在垂直于基准轴线的任意测量平面内,半径差为公差值t且圆心在基准轴线上的两同心圆之间的区域。

公差带的形状为:

2.公差带是在垂直于基准轴同轴线的任一半径位置的测量柱面上,宽度为公差值t的两个圆之间的区域。


4810470

9. 解释标注形位公差的含义。


4810470

9. 解释标注形位公差的含义。

Φ40h6 对Φ20p7轴线的径向圆跳动公差为0.012。

右端面对左端面的端面圆跳动公差为0.012。

Φ40h6圆柱面的圆度公差为0.006。


4810470

10.将给定的形位公差要求标注在零件图上。

1).Φ25k6对Φ20k6与Φ17k6轴线的径向圆跳动公差为0.01。

公差带的形状为:

2).平面A对Φ25k6轴线的垂直度公差为0.04。

公差带的形状为:

3).端面B、C对Φ20k6与Φ17k6轴线的垂直度公差为0.04。

公差带的形状为:

4).键槽对Φ25k6轴线的对称度公差为0.005。

公差带的形状为:


4810470

10.将给定的形位公差要求标注在零件图上。

1).Φ25k6对Φ20k6与Φ17k6轴线的径向圆跳动公差为0.01。

2).平面A对Φ25k6轴线的垂直度公差为0.04。

3).端面B、C对Φ20k6与Φ17k6轴线的垂直度公差为0.04。

4).键槽对Φ25k6轴线的对称度公差为0.005。


4810470

1).Φ25k6对Φ20k6与Φ17k6轴线的径向圆跳动公差为0.01。

公差带的形状为:是在垂直于基准轴同轴线的任一半径位置的测量柱面上,宽度为公差值t的两个圆之间的区域。

2).平面A对Φ25k6轴线的垂直度公差为0.04。

公差带的形状为:距离为公差值t且垂直于基准直线的平行平面之间的区域。

3).端面B、C对Φ20k6与Φ17k6轴线的垂直度公差为0.04。

公差带的形状为:距离为公差值t且垂直于基准直线的平行平面之间的区域。

4).键槽对Φ25k6轴线的对称度公差为0.005。

公差带的形状为:距离为公差值t且相对于基准轴线对称配置的两平行平面之间的区域。


4810470

画齿轮泵体的零件图


4810470

画齿轮泵体的零件图


4810470

泵体零件图的表达方法之一


4810470

泵体零件图的表达方法之二


4810470

泵体零件图的表达方法之三


4810470

泵体零件图的表达方法之四


4810470

14-7读零件图


4810470

看零件图的方法


4810470

看零件图的方法


4810470

看零件图的方法


4810470

2看零件图的方法


4810470

2看零件图的方法


4810470

3看零件图的方法


4810470

3看零件图的方法


4810470

看零件图的方法


4810470

看零件图的方法


4810470

看零件图的方法


4810470

看零件图的方法
