第八章 流量测量. 8-1 流速法测量. 8-2 压差法测流量. 五、电磁流量计. 电磁流量计是根据 法拉第电磁感应定律 制成的一种测量导电液体体积流量的仪表。 可以测量各种腐蚀性介质:酸、碱、盐溶液以及带有悬浮颗粒的浆液。 此流量计无机械惯性,反应灵敏,可以测量脉冲流量,而且线性较好,可以直接进行等分刻度。 只能测量导电液体,因此 对于气体、蒸气以及含大量气泡的液体,或者电导率很低的液体不能测量。 由于测量管内衬材料一般不宜在高温下工作,所以目前一般的电磁流量计还 不能用于测量高温介质 。.

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

PowerPoint Slideshow about ' 第八章 流量测量' - kinsey


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript

8-1流速法测量


8-2压差法测流量

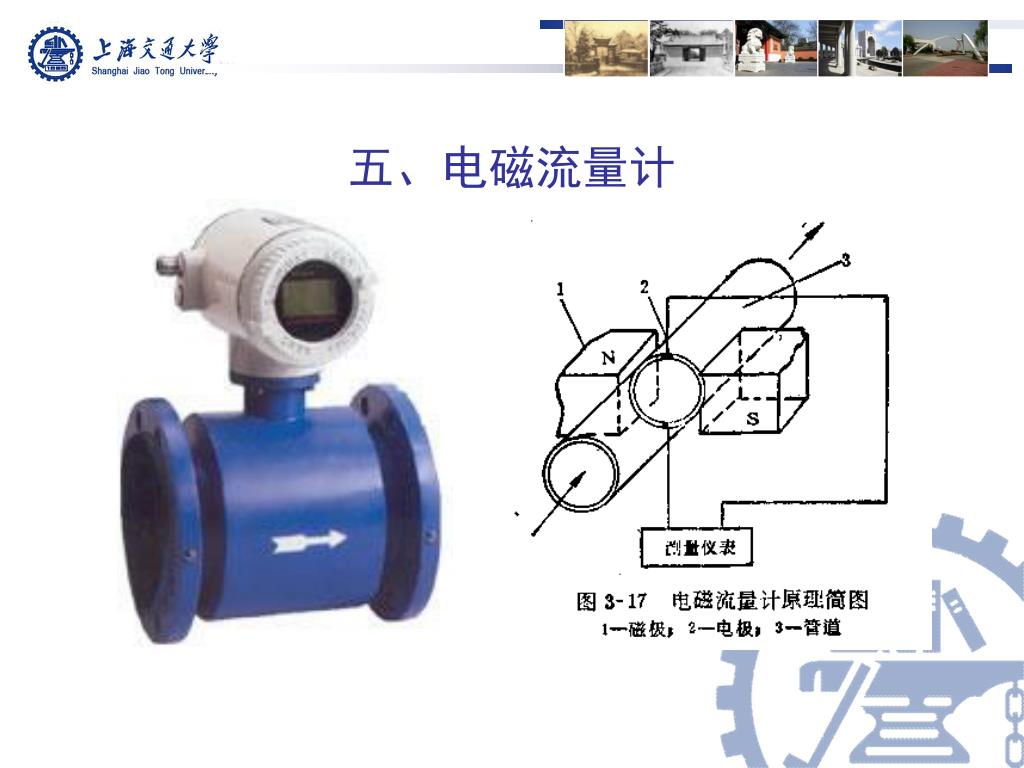

电磁流量计是根据法拉第电磁感应定律制成的一种测量导电液体体积流量的仪表。

可以测量各种腐蚀性介质:酸、碱、盐溶液以及带有悬浮颗粒的浆液。此流量计无机械惯性,反应灵敏,可以测量脉冲流量,而且线性较好,可以直接进行等分刻度。

只能测量导电液体,因此对于气体、蒸气以及含大量气泡的液体,或者电导率很低的液体不能测量。由于测量管内衬材料一般不宜在高温下工作,所以目前一般的电磁流量计还不能用于测量高温介质。


如图所示,设在均匀磁场中,垂直于磁场方向有一个直径为如图所示,设在均匀磁场中,垂直于磁场方向有一个直径为D的管道。管道由不导磁材料制成,当导电的液体在导管中流动时,导电液体切割磁力线,因而在磁场及流动方向垂直的方向上产生感应电动势,如安装一对电极,则电极间产生和流速成比例的电位差。

式中,c为感应电动势:B为磁感应强度, D为管道内径;v为液体在管道内平均流速。


六、超声波流量计如图所示,设在均匀磁场中,垂直于磁场方向有一个直径为

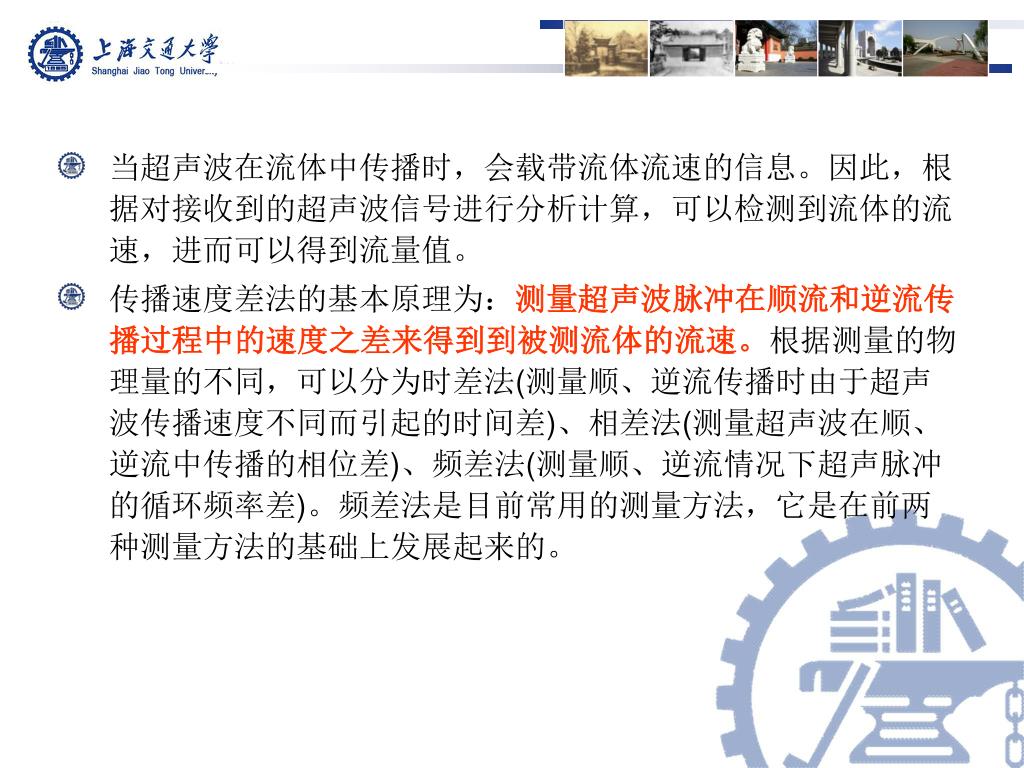

当超声波在流体中传播时,会载带流体流速的信息。因此,根据对接收到的超声波信号进行分析计算,可以检测到流体的流速,进而可以得到流量值。当超声波在流体中传播时,会载带流体流速的信息。因此,根据对接收到的超声波信号进行分析计算,可以检测到流体的流速,进而可以得到流量值。

传播速度差法的基本原理为:测量超声波脉冲在顺流和逆流传播过程中的速度之差来得到到被测流体的流速。根据测量的物理量的不同,可以分为时差法(测量顺、逆流传播时由于超声波传播速度不同而引起的时间差)、相差法(测量超声波在顺、逆流中传播的相位差)、频差法(测量顺、逆流情况下超声脉冲的循环频率差)。频差法是目前常用的测量方法,它是在前两种测量方法的基础上发展起来的。

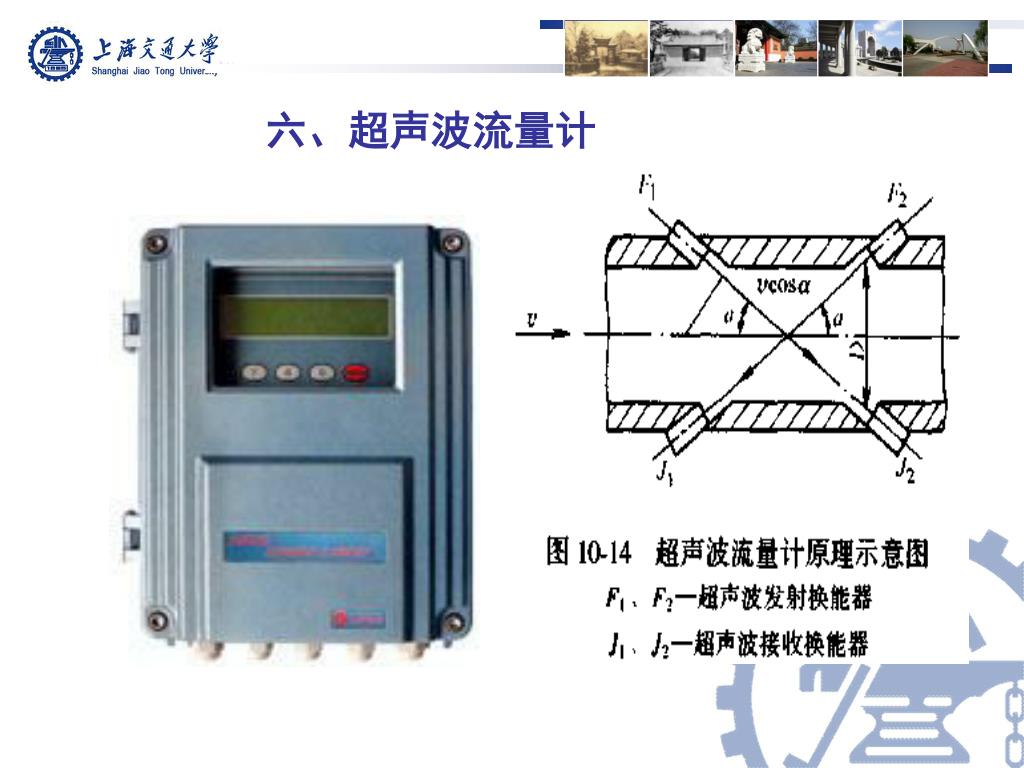

在测量管道中,装两个超声波发射换能器当超声波在流体中传播时,会载带流体流速的信息。因此,根据对接收到的超声波信号进行分析计算,可以检测到流体的流速,进而可以得到流量值。F1和F2以及两个接收换能器J1和J2,F1J1和F2J2与管道轴线夹角为a,管径为D,流体由左向右流动,速度为v,此时由F1到J1超声波传播速度为

F2到J2超声波传播速度为:

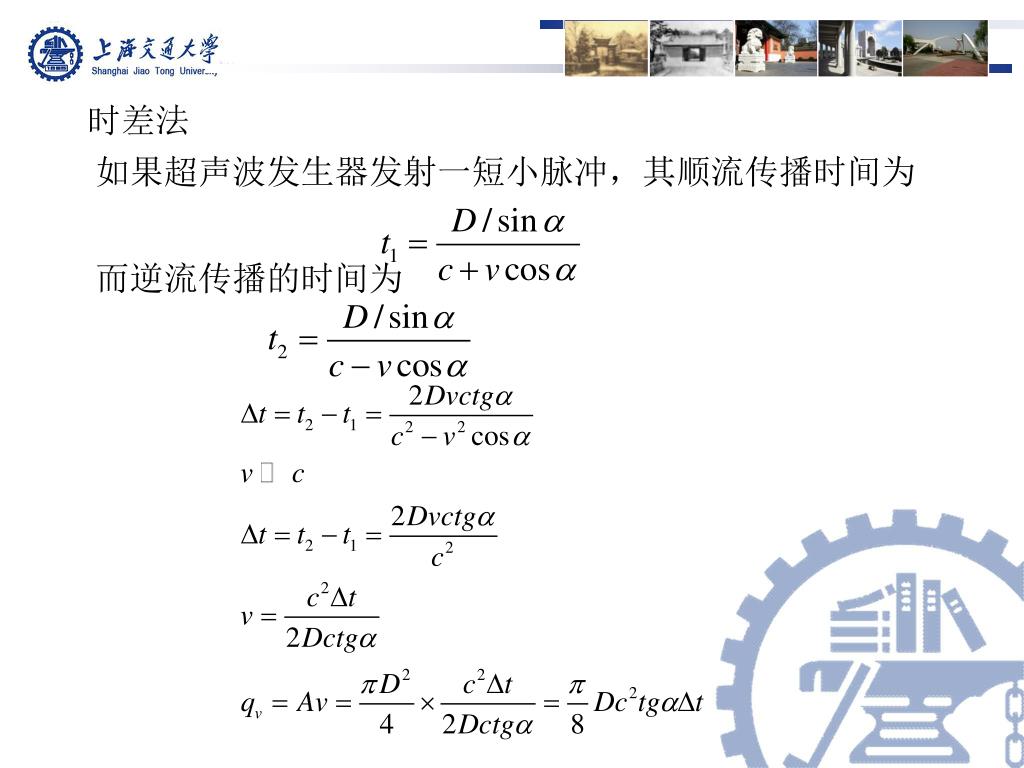

时差法当超声波在流体中传播时,会载带流体流速的信息。因此,根据对接收到的超声波信号进行分析计算,可以检测到流体的流速,进而可以得到流量值。

如果超声波发生器发射一短小脉冲,其顺流传播时间为

而逆流传播的时间为


七、涡街流量计当超声波在流体中传播时,会载带流体流速的信息。因此,根据对接收到的超声波信号进行分析计算,可以检测到流体的流速,进而可以得到流量值。


涡街流量计(当超声波在流体中传播时,会载带流体流速的信息。因此,根据对接收到的超声波信号进行分析计算,可以检测到流体的流速,进而可以得到流量值。Vortex flow meter) 是利用流体流过阻碍物时产生稳定的漩涡,通过测量其漩涡产生频率而实现流量计量的。涡街流量计由涡街流量传感器和流量显示仪表两部分构成。

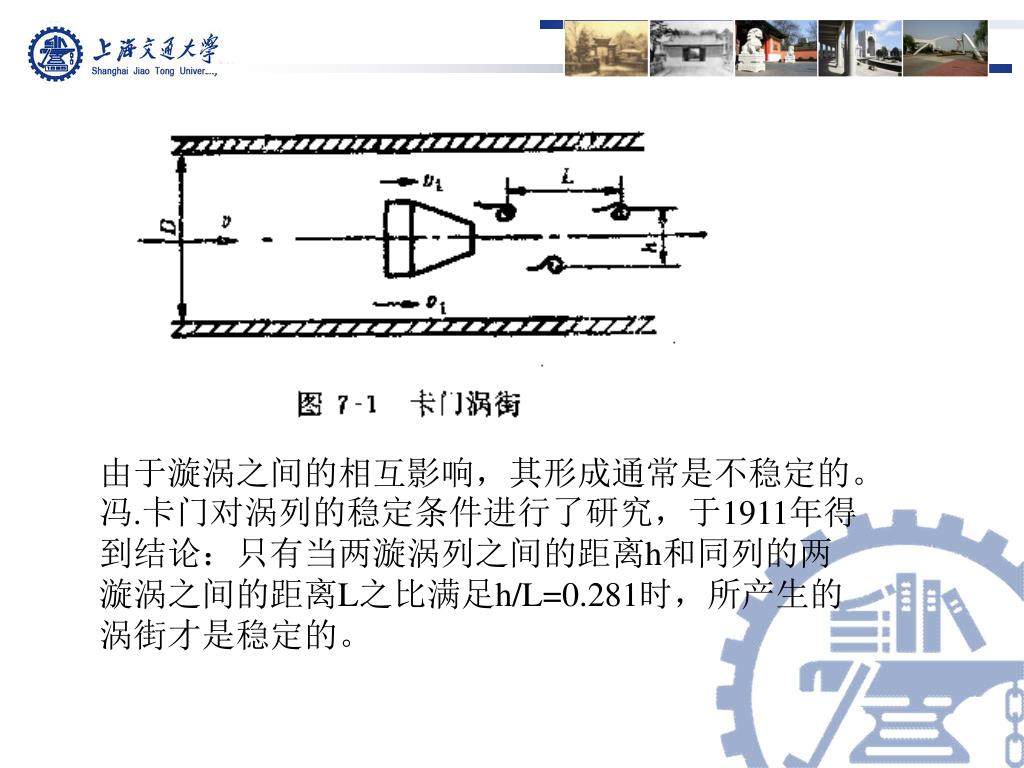

涡街流量计实现流量测量的理论基础是流体力学中著名的“卡门涡街”原理。在流动的流体中放置一根其轴线与流向垂直的非流线性柱形体(加三角柱、圆柱等),称之为漩涡发生体,见图。当流体沿漩涡发生体绕流时,会在漩涡发生体下游产生如图所示不对称但有规律的交替漩涡列,这就是所谓的卡门涡街。


由于漩涡之间的相互影响,其形成通常是不稳定的。冯由于漩涡之间的相互影响,其形成通常是不稳定的。冯.卡门对涡列的稳定条件进行了研究,于1911年得到结论:只有当两漩涡列之间的距离h和同列的两漩涡之间的距离L之比满足h/L=0.281时,所产生的涡街才是稳定的。


圆柱体后漩涡发生的频率为:由于漩涡之间的相互影响,其形成通常是不稳定的。冯

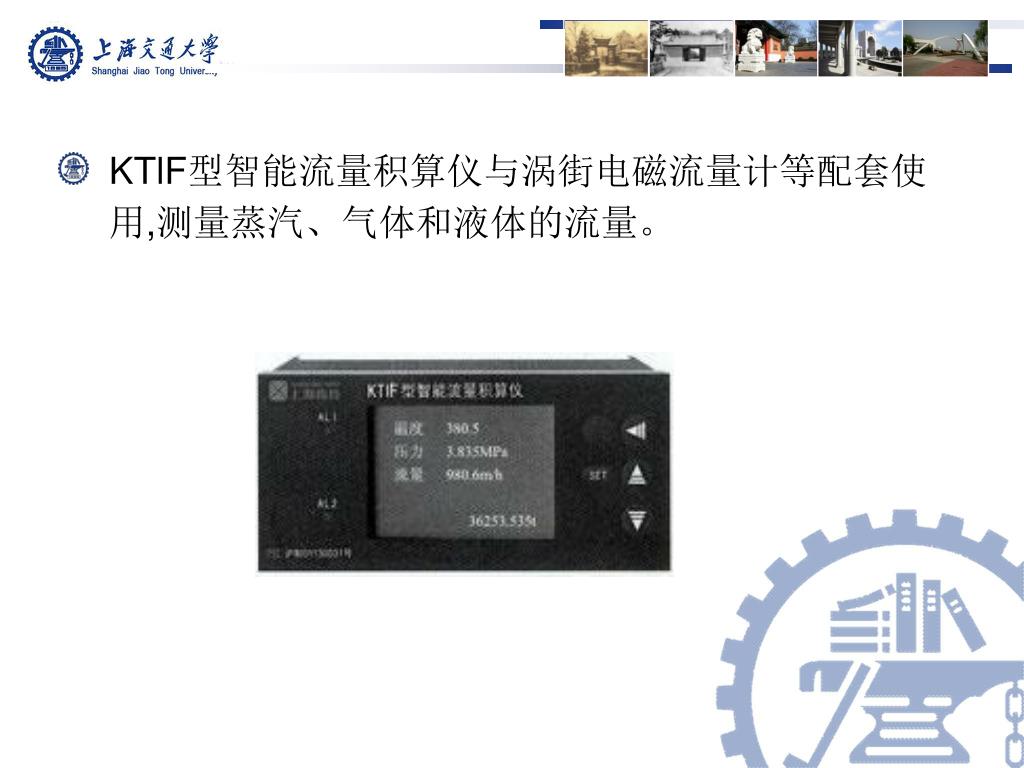

KTlF由于漩涡之间的相互影响,其形成通常是不稳定的。冯型智能流量积算仪与涡街电磁流量计等配套使用,测量蒸汽、气体和液体的流量。


八、流量计的校准和标定由于漩涡之间的相互影响,其形成通常是不稳定的。冯
