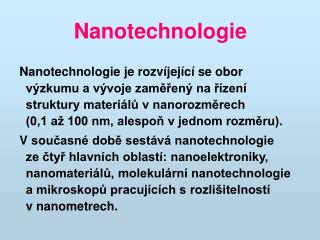

  1. Nanotechnologie Nanotechnologie je rozvíjející se obor výzkumu a vývoje zaměřený na řízení struktury materiálů v nanorozměrech (0,1 až 100 nm, alespoň v jednom rozměru). V současné době sestává nanotechnologie ze čtyř hlavních oblastí: nanoelektroniky, nanomateriálů, molekulární nanotechnologie a mikroskopů pracujících s rozlišitelností v nanometrech.

  2. Metoda sol-gel Příprava speciálních anorganických a anorganicko-organických materiálů ve formě vrstev, vláken a prášků Vychází se z alkoxidů (organické sloučeniny prvků) a lze připravit mimořádně širokou škálu materiálů

  3. Aplikace vrstev • vrstvy s optickými funkcemi • vrstvy ochranné • vrstvy s elektrickými funkcemi • vrstvy katalytické • vrstvy se speciálními funkcemi

  4. Reflexní vrstvy Schott IROX nebo Calorex oxid titaničitý dopovaný paladiem ITO In2O3 – SnO2(dnes displeje) interferenční vrstvy střídavé vrstvy TiO2 - SiO2 - TiO2 SiO2 (nD = 1,46) a TiO2 (nD = 2,2)

  5. Antireflexní vrstvy interferenční základ střídavé vrstvy SiO2 - TiO2 - SiO2 prostup 97 až 98 %, odraz 1 až 2 % (0,5 %) normální sklo 92 % prostup, 8 % odraz porézní vrstvy vysoce porézního SiO2 použití výlohy, galerie, solární panely

  6. Antireflexní vrstvy Amiran, Conturan (firma Schott) systém vrstev TiO2 a SiO2 s přesnou tloušťkou (50 až 100 nm)

  7. Vrstvy ochranné chemická nebo mechanická ochrana substrátu kovy sklo, keramika ochrana elektronických součástek

  8. Sitalový substrát s Ni vrstvoušířka masky SiO221 μm

  9. Vrstva SiO2 na sitalu

  10. Motiv z vrstvy TiO2

  11. Senzory výroba lambda senzoru pro kontrolu obsahu kyslíku ve spalinách automobilů tenká vrstva TiO2 na destičce oxidu hlinitého s interdigitálními zlatými elektrodami a platinovým zahřívacím tělískem při teplotě 650 C se v závislosti na obsahu kyslíku ve spalinách mění elektrický odpor vrstvy TiO2

  12. Biosenzor

  13. Reakce esterázy s α-naphtylacetátem

  14. SiO2 na polyamidu

  15. SiO2 na polyamidu

  16. Anorganicko-organické materiály nejedná se o kompozity, ale o hybridní anorganicko-organické polymery tvořící jednu velkou makromolekulu ORMOCER (ORganically MOdified CERamic) ORMOSIL (ORganically MOdified SILica)

  17. Kovalentní vazba mezi anorganickou a organickou částí s různou polaritou až s přechodem do iontové vazby hlavně vazba C – Si materiál se blíží polysiloxanům (silikonům)

  18. Oxid železitý v organické matrici

  19. Vrstvy s elektrickými funkcemi • Vrstvy SiO2 a nově i ORMOCERu jako dielektrické vrstvy v elektronice a mikroelektronice • ORMOCER s dielektrickou pevností 200 V/µm jako separační vrstva do palivových článků. • vodivé vrstvy soustavy In2O3 – SnO2, pro optické dispeje a solární články • ferroelektrické a piezoelektrické vrstvy BaTiO3 nebo LiNbO3 • supravodivé vrstvy YBa2Cu3O7-x • magnetické povlaky s částicemi Fe2O3 v boritokřemičitém skle

  20. Elektrochromní vrstva WO3 + x ( Li+ + e- )  LixW(1-x)VI WxV O3

  21. Centrum NANODIAM • Centra Nanodiam se zabývají tenkými diamantovými vrstvami  v povrchových úpravách, jejich tvorbou, hodnocením vlastností a aplikacemi • Dvě hlavní aplikace tenkých vrstev – biotolerantní vrstvy pro povlakování v medicínských oborech a bariérové pro automobilový průmysl

  22. Výroba nanovláken Unikátní technologie průmyslové výroby nanotextilií tvořených vlákny o průměru 50 až 200 nm Využití ústní roušky či respirátory a náplasti urychlující hojení ran a zabraňující tvorbě jizev, výroba filtrů pro klimatizace v nemocnicích, filtrů na vodu, které zachycují bakterie a zabraňují jejich množení

  23. Nanovlákna oxidu křemičitého
