Presentation Transcript

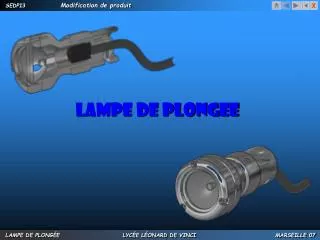

Lampe de plongee

LAMPE DE PLONGEE


Lampe de plongee

Accueil - Sommaire:

Présentation de la lampe de plongée

Problématique

Travail demandé

Informations Configuration dans un modèle

Informations Utilisation du Logiciel SwCadV2

Produit - Procédé – Matériau : Réalisation des composants

Cycle ce vie du produit


Lampe de plongee

Présentation de la lampe de plongée

La société SAFEMAG fabrique une lampe de plongée en aluminium, constituée de parties :

-La lampe en aluminium, étanche, antichocs

-Les accumulateurs séparés, dans un compartiment étanche alimente la lampe grâce à un câble électrique.


Lampe de plongee

Problématique

Les essais effectués avec un prototype ont mis en évidence un défaut de conception de l’étanchéité dans la partie avant entre la bride et le corps.

  • Le bureau d’étude dans lequel vous travaillez vous propose :

  • De réaliser la nouvelle fixation de la bride avant par 4 vis ( au lieu de 3 )

  • D’intercaler un joint plat entre le corps et la bride avant.

  • Le joint torique sera conservé.


Lampe de plongee

Travail demandé

  • Réalisation du joint plat

  • Créer le modèle 3D du joint plat à partir des informations ci-dessous :

    • Diamètre extérieur : à rechercher

    • Diamètre intérieur : à rechercher

    • Épaisseur : 1mm

    • Pensez à tout autre élément qui pourrait être nécessaire à la réalisation du joint.

  • Sauvegarder le joint plat sous :

    Joint plat.sldprt


  • Lampe de plongee

    Travail demandé

    2)Modification du corps

    • Créer une nouvelle configuration nommée: 4 trous

    • Modifier le modèle 3D du corps en ajoutant un quatrième trou taraudé.

    • Sauvegarder le corps modifié sous :

      Corps.sldprt


    Lampe de plongee

    Travail demandé

    3)Modification de la bride avant

    • Créer une nouvelle configuration nommée: 4 trous

    • Modifier le modèle 3D de la bride en ajoutant un quatrième trou lamé.

    • Pensez à toute autre modification qui serait nécessaire à effectuer. (Voir assemblage ).

    • Sauvegarder la bride modifiée sous

      Bride.sldprt


    Lampe de plongee

    Travail demandé

    • Modification dans l’assemblage après transformation des composants

    • Créer une nouvelle configuration : Lampe 4 trous

    • Modifier la configuration référencée pour les

      composants que vous avez modifié, dans

      les propriétés du composant.

      [Bouton droit sur la pièce considérée et

      cliquez sur Propriétés du composant ]

    • Sauvegarder le corps modifié sous :

      Lampe de plongée.sldasm


    Lampe de plongee

    Travail demandé

    • Modification dans l’assemblage après transformation des composants

    • Réalisez la liaison encastrement à l’aide

      de composants d’assemblage standard.

    • Entre le corps et le Presse étoupe

      à l’aide de 3 Vis à tête cylindrique à six pans creux

      avec la bibliothèque du logiciel SwCadV2.

      • Entre le corps et la Bride

    • à l’aide de 4 Vis à tête cylindrique à six pans creux

      • Entre le corps et la Bague

    • à l’aide d’une Vis sans tête à six pans creux


    Lampe de plongee

    Informations - rappel

    Pour créer une nouvelle configuration :

    • Cliquez gauche sur l’onglet configuration manager

    • Cliquez droit sur Corps Configuration

    • Puis sur Ajouter une configuration

    • Sauvegarder le corps modifié sous :

      Corps.sldprt


    Lampe de plongee

    Informations - rappel

    Pour créer une nouvelle configuration :

    • Ecrire dans la fenêtre nom de la configuration

      4 trous

    • Vous obtenez alors

    • Pour changer de configuration double cliquez

      sur la configuration choisie

    • Attention ici vous devez travailler dans la configuration 4 trous .


    Lampe de plongee

    Informations - rappel

    Pour créer une nouvelle configuration :

    • Cliquez gauche sur l’onglet configuration manager

    • Cliquez droit sur Corps Configuration

    • Puis sur Ajouter une configuration

    • Sauvegarder le corps modifié sous :

      Bride.sldprt


    Lampe de plongee

    Informations - rappel

    Pour créer une nouvelle configuration :

    • Ecrire dans la fenêtre nom de la configuration

      4 trous

    • Vous obtenez alors

    • Pour changer de configuration double cliquez

      sur la configuration choisie

    • Attention ici vous devez travailler dans la configuration 4 trous .


    Lampe de plongee

    Informations

    • Modification dans l’assemblage

      après transformation des composants

    • Entre le corps et le Presse étoupe

    • à l’aide de 4 Vis à tête cylindrique à six pans creux

    • Renseignement à rechercher sur l’assemblage modèle 3D

    Désignation : « Vis à tête cylindrique à six pans creux Md-l »


    Lampe de plongee

    Information travail demandé

    • Modification dans l’assemblage

      après transformation des composants

    • Entre le corps et le Presse étoupe

    • à l’aide de 4 Vis à tête cylindrique à six pans creux

    • Renseignement à rechercher en mesurant sur le modèle 3D.

    Permet de trouver la

    longueur de vis nécessaire

    Permet de trouver le

    diamètre de vis nécessaire


    Lampe de plongee

    Double clic

    Informations SwcadV2

    Utilisation du Logiciel SwCadV2


    Lampe de plongee

    Sur l’image choisie

    Double clic

    Informations SwcadV2

    Utilisation du Logiciel SwCadV2

    Choisissez la ligne des dimensions

    Validez

    Attention sauvegardez: Le nom du fichier est la désignation.


    Lampe de plongee

    MATIERE : Alliage ‘aluminium 3002 * (étiré 70 débité à 98mm) : Brut

    Le corps

    Machine outil:

    Tour

    Machine outil:

    Tour

    Machine outil:

    Tour

    Machine outil:

    Centre d’usinage


    Lampe de plongee

    CONTRAT DE PHASE

    N°10

    TOURNAGE

    Sous-phase A :

    Sous-Phase B : retournement de la pièce dans les mors


    Lampe de plongee

    CONTRAT DE PHASE

    N°20

    TOURNAGE

    Sous-phase A :

    Sous-Phase B : retournement de la pièce dans les mors


    Lampe de plongee

    CONTRAT DE PHASE

    OPERATIONS

    OUTILS

    N°30

    TOURNAGE

    Contournage (ébauche)

    Outil à contourner ébauche (T1)

    Coutournage (finition)

    Outil à contourner finition (T1)


    Lampe de plongee

    CONTRAT DE PHASE

    N°40

    PERCAGE TARAUDAGE

    OPERATIONS

    OPERATIONS

    OUTILS

    OUTILS

    Centrage 3 trous

    Centrage 3 trous

    Foret à centrer 8x3

    Foret à centrer 8x3

    Perçage 3 x  3,2

    Perçage 3 x  3,2

    Foret  3,2

    Foret  3,2

    Taraudage 3 x M4

    Taraudage 3 x M4

    Tarauds M4

    Tarauds M4

    Sous-phase A :

    Sous-Phase B :


    Lampe de plongee

    MATIERE : Alliage ‘aluminium 3002 * (étiré 70 débité à 25mm) : Brut

    La bride


    Lampe de plongee

    Cycle de vie d’un produit

    • Pollution air, sols, eau…

    • Limiter le rejet d’effluents

    Effluents

    Incinération

    Matériel

    Outils, papiers…

    Réutilisation

    Energies

    Produit

    Déchet

    • Augmentation du volume des décharges

    • Epuisement des ressources naturelles

    Matières

    Premières

    Tous les déchets ne peuvent pas être recyclés, réutilisés ou incinérés

    Déchet

    Déchet

    Ultimes

    • Copeaux, huiles, lubrifiants, rebuts…

    Recyclage


    Lampe de plongee

    Valorisation des déchets

    Donner une nouvelle vie aux déchets

    Recyclage

    Retransformer nos déchets en matière première

    Réutilisation

    Réutiliser nos déchets

    Incinération

    Détruire les déchets pour produire de l’énergie (électricité ou chaleur)

    Déchets ultimes

    Déchets ne pouvant pas être ou ne pouvant plus être valorisés

    La valorisation des déchets


    Lampe de plongee

    Aucun produit ne parcourt son cycle de vie sans consommer ou polluer.

    Diminution des réserves de matière première et d’énergie

    Pollution de l’air, des sols et de l’eau

    Augmentation du volume des déchets

    Conséquences sur l’environnement


    Lampe de plongee

    Tri sélectif dans les communes

    Financé par les entreprise : 1 centime par produit mis sur le marché

    Valorisation des déchets des foyers, principalement des emballages

    Chez les particuliers


    Lampe de plongee

    Norme ISO 14001

    Entreprises « vertes »

    Protection de l’environnement

    Eco-conception

    Limité les effluents lors de la production

    Eaux usées, fumées

    Réduire les nuisances sonores…

    Dans les entreprises


    Lampe de plongee

    Cycle de vie d’un produit
