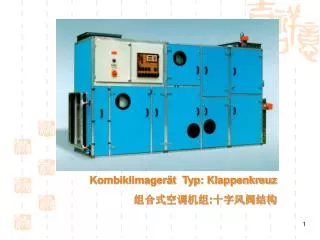

  1. Kombiklimagerät Typ: Klappenkreuz 组合式空调机组:十字风阀结构

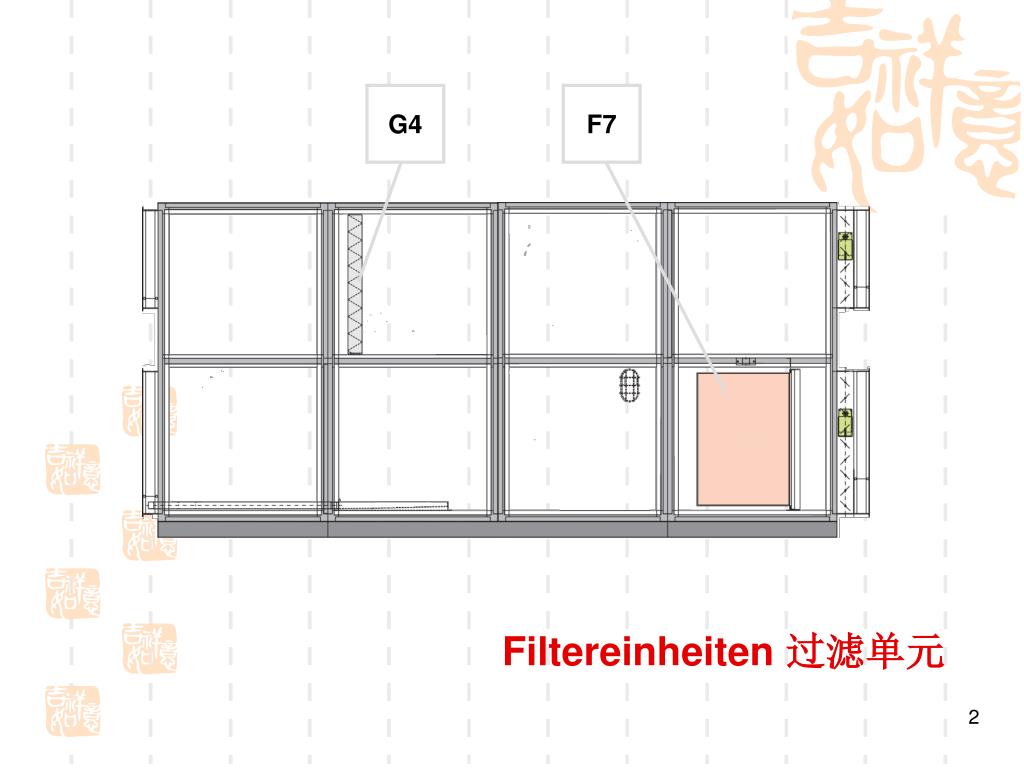

  2. Filtereinheiten 过滤单元 G4 F7

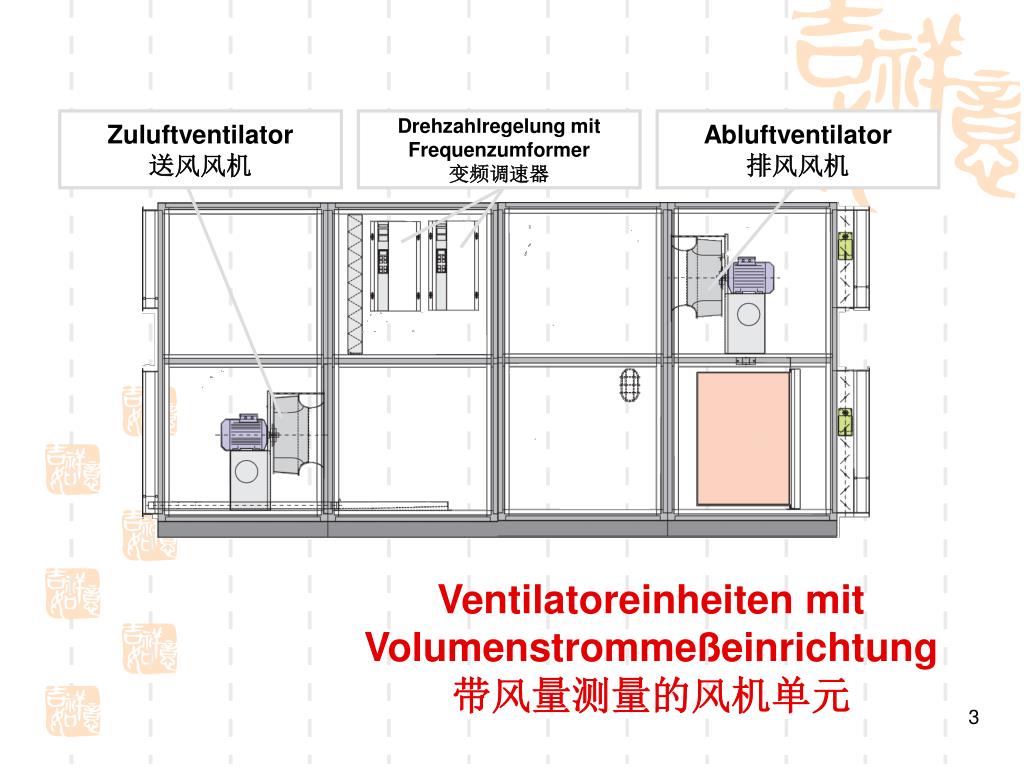

  3. Ventilatoreinheiten mit Volumenstrommeßeinrichtung带风量测量的风机单元 Zuluftventilator 送风风机 Drehzahlregelung mit Frequenzumformer 变频调速器 Abluftventilator 排风风机

  4. Wärmetauschereinheiten换热器单元 Lufterhitzer 加热器 Tropfenabscheider 挡水器 Kondensator 冷凝器 Direktverdampfer 蒸发器 Kältemaschinen 制冷机

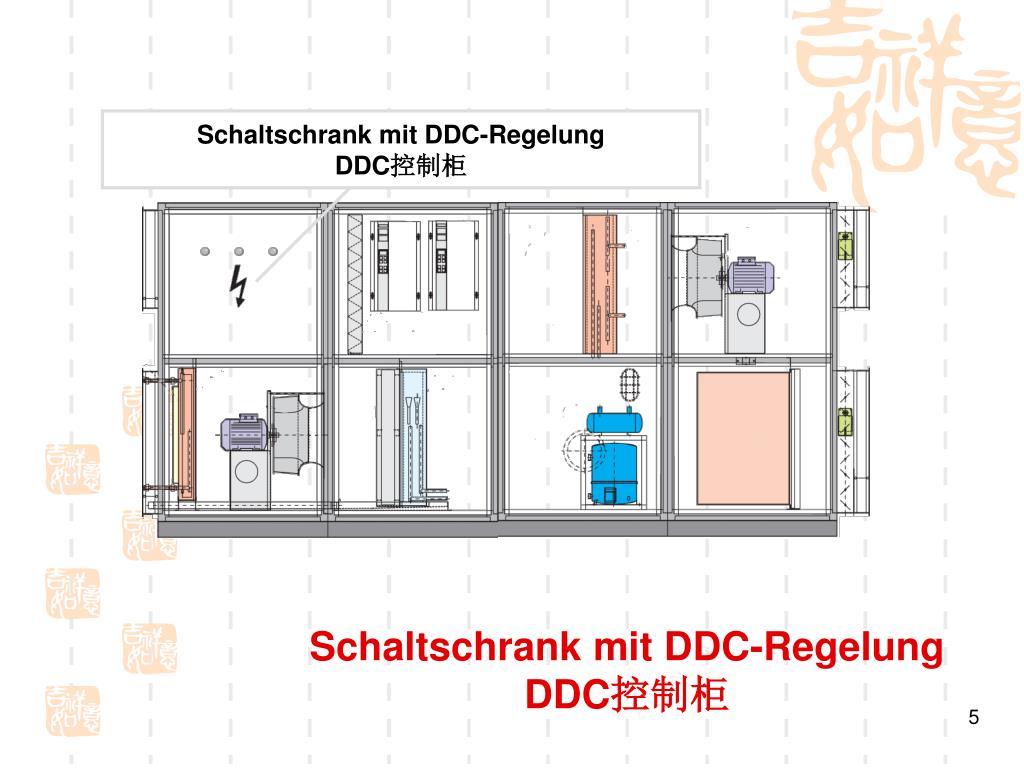

  5. Schaltschrank mit DDC-RegelungDDC控制柜 Schaltschrank mit DDC-Regelung DDC控制柜

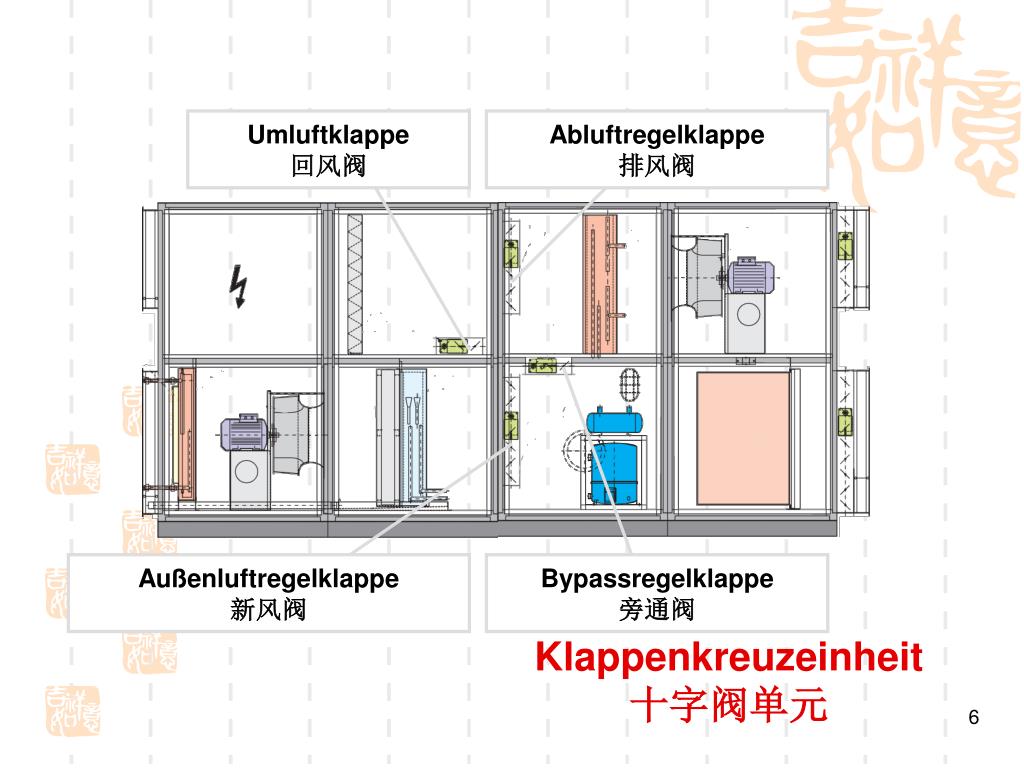

  6. Klappenkreuzeinheit十字阀单元 Umluftklappe 回风阀 Abluftregelklappe 排风阀 Außenluftregelklappe 新风阀 Bypassregelklappe 旁通阀

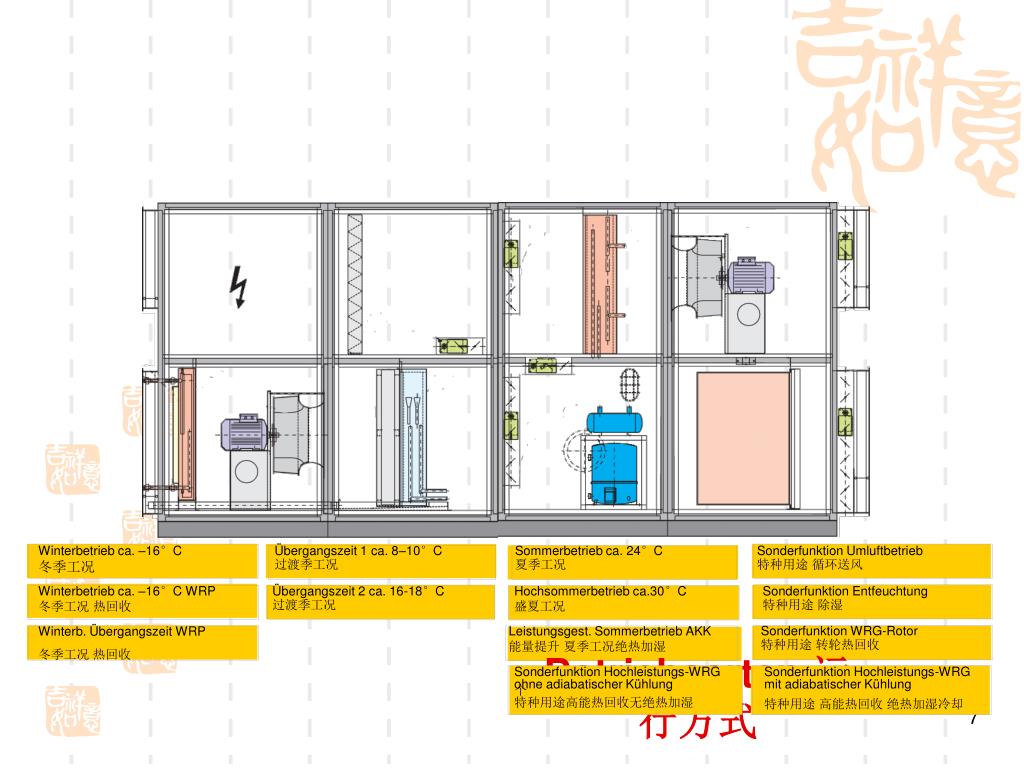

  7. Betriebsarten 运行方式 Winterbetrieb ca. –16°C 冬季工况 Übergangszeit 1 ca. 8–10°C 过渡季工况 Sommerbetrieb ca. 24°C夏季工况 Sonderfunktion Umluftbetrieb 特种用途 循环送风 Winterbetrieb ca. –16°C WRP 冬季工况热回收 Hochsommerbetrieb ca.30°C 盛夏工况 Übergangszeit 2 ca. 16-18°C 过渡季工况 Sonderfunktion Entfeuchtung 特种用途 除湿 Leistungsgest. Sommerbetrieb AKK 能量提升 夏季工况绝热加湿 Winterb. Übergangszeit WRP 冬季工况 热回收 Sonderfunktion WRG-Rotor 特种用途 转轮热回收 Sonderfunktion Hochleistungs-WRG ohne adiabatischer Kühlung 个 特种用途高能热回收无绝热加湿 Sonderfunktion Hochleistungs-WRG mit adiabatischer Kühlung 特种用途 高能热回收 绝热加湿冷却

  8. Winterbetrieb ~–16°C冬季工况 Abluft 回风 Fortluft 排风 Zuluft 送风 Außenluft 新风 zurück zum Menue 返回

  9. Winterbetrieb ~–16°C WRP-Schaltung冬季工况 启用热回收 Abluft 回风 Fortluft 排风 Zuluft 送风 Außenluft 新风 zurück zum Menue 返回

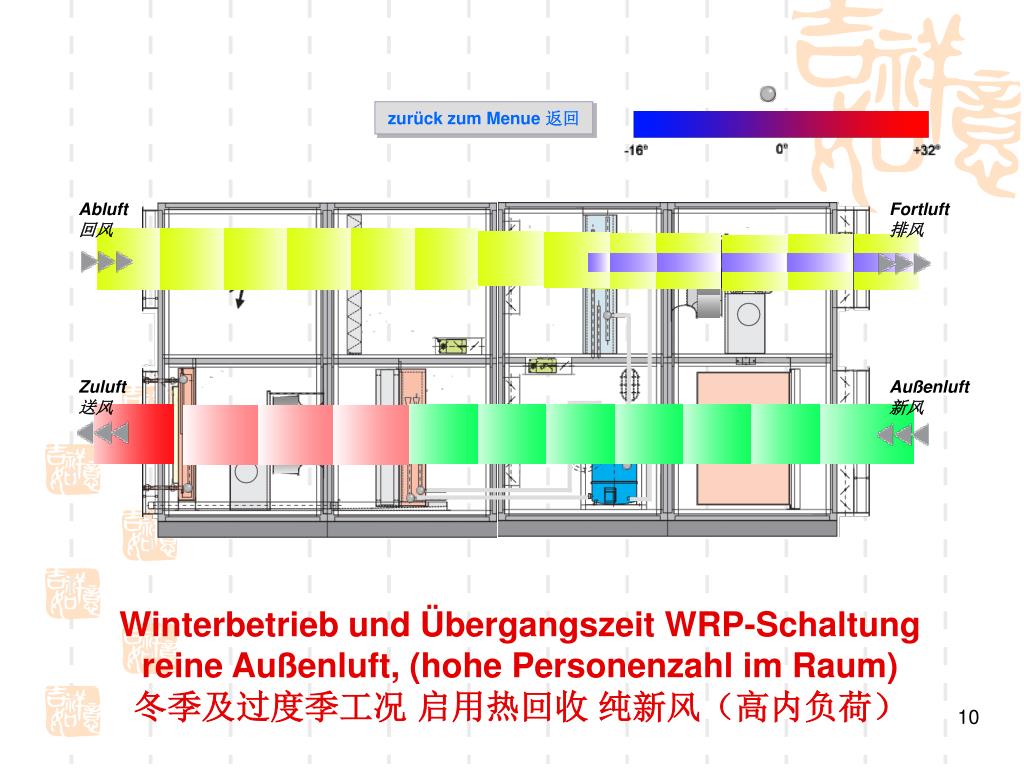

  10. Winterbetrieb und Übergangszeit WRP-Schaltungreine Außenluft, (hohe Personenzahl im Raum)冬季及过度季工况 启用热回收 纯新风（高内负荷） Abluft 回风 Fortluft 排风 Zuluft 送风 Außenluft 新风 zurück zum Menue 返回

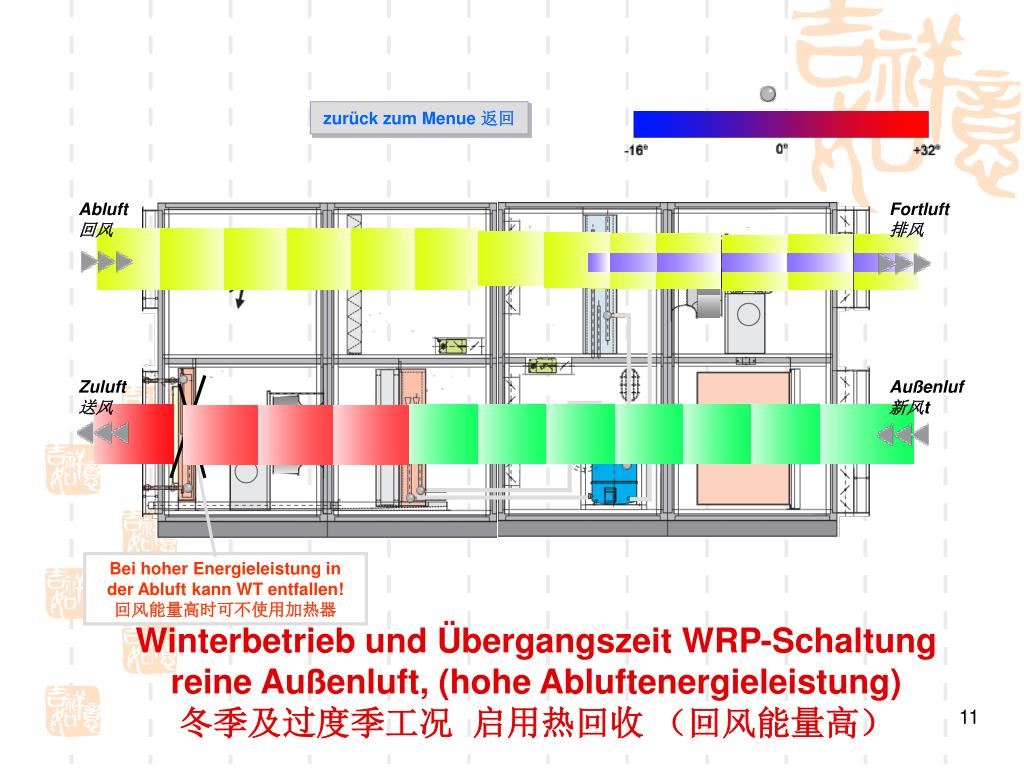

  11. Winterbetrieb und Übergangszeit WRP-Schaltungreine Außenluft, (hohe Abluftenergieleistung)冬季及过度季工况 启用热回收 （回风能量高） Abluft 回风 Fortluft 排风 Zuluft 送风 Außenluf 新风t zurück zum Menue 返回 Bei hoher Energieleistung in der Abluft kann WT entfallen! 回风能量高时可不使用加热器

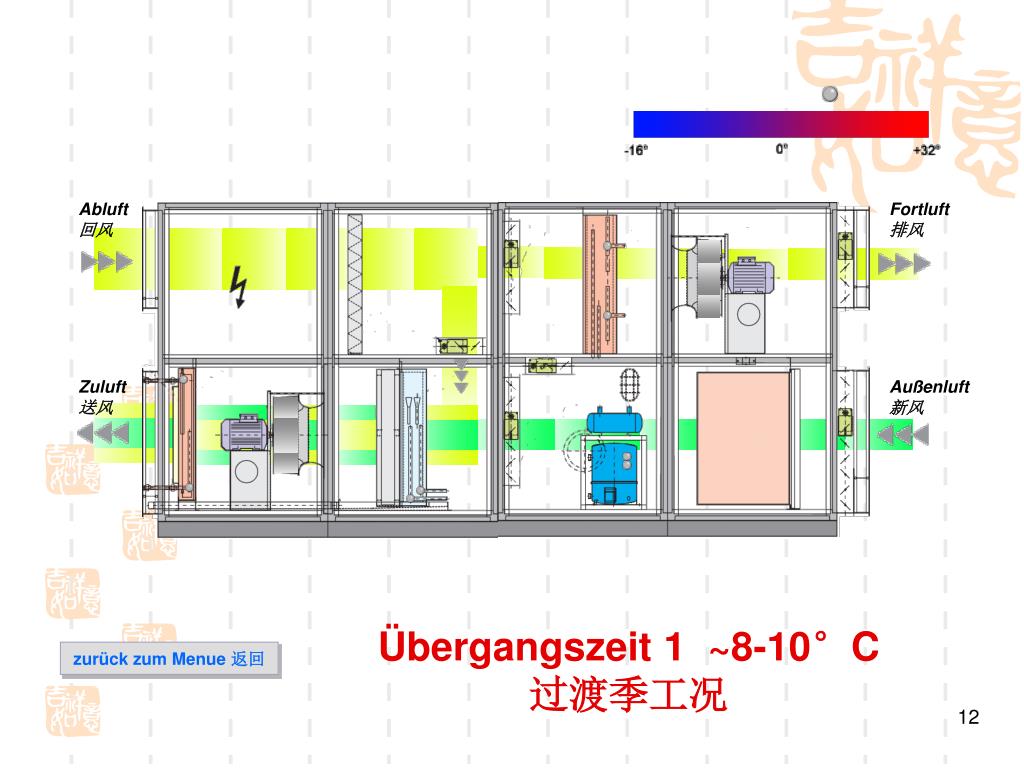

  12. Übergangszeit 1 ~8-10°C过渡季工况 Abluft 回风 Fortluft 排风 Zuluft 送风 Außenluft 新风 zurück zum Menue 返回

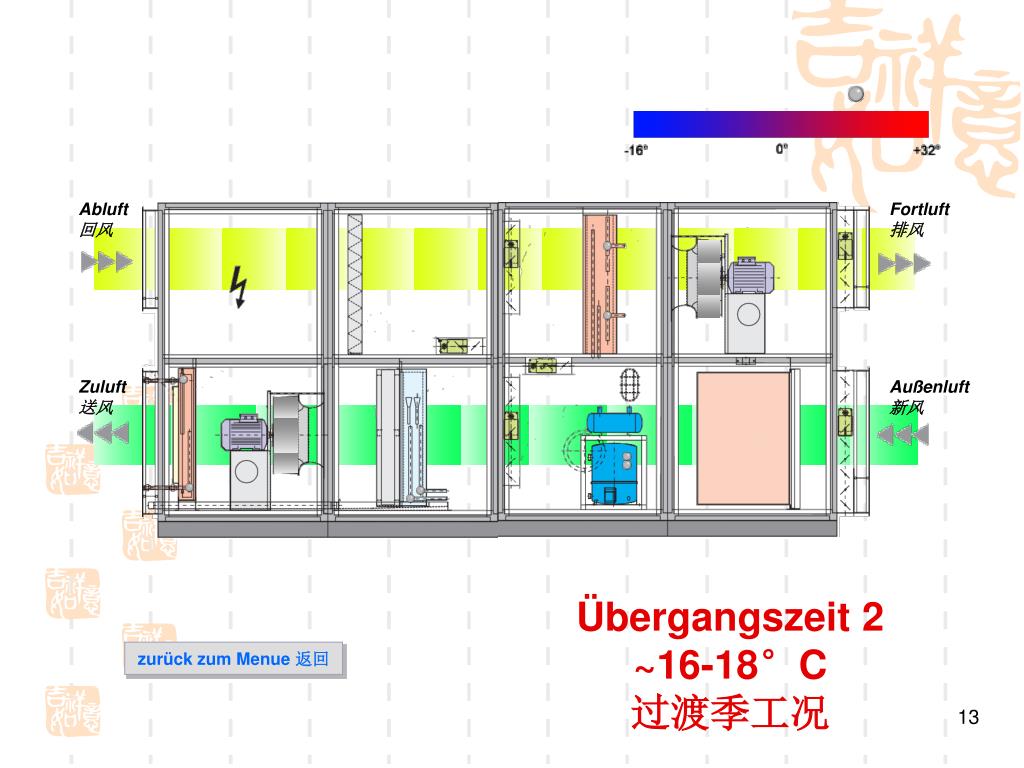

  13. Übergangszeit 2 ~16-18°C过渡季工况 Abluft 回风 Fortluft 排风 Zuluft 送风 Außenluft 新风 zurück zum Menue 返回

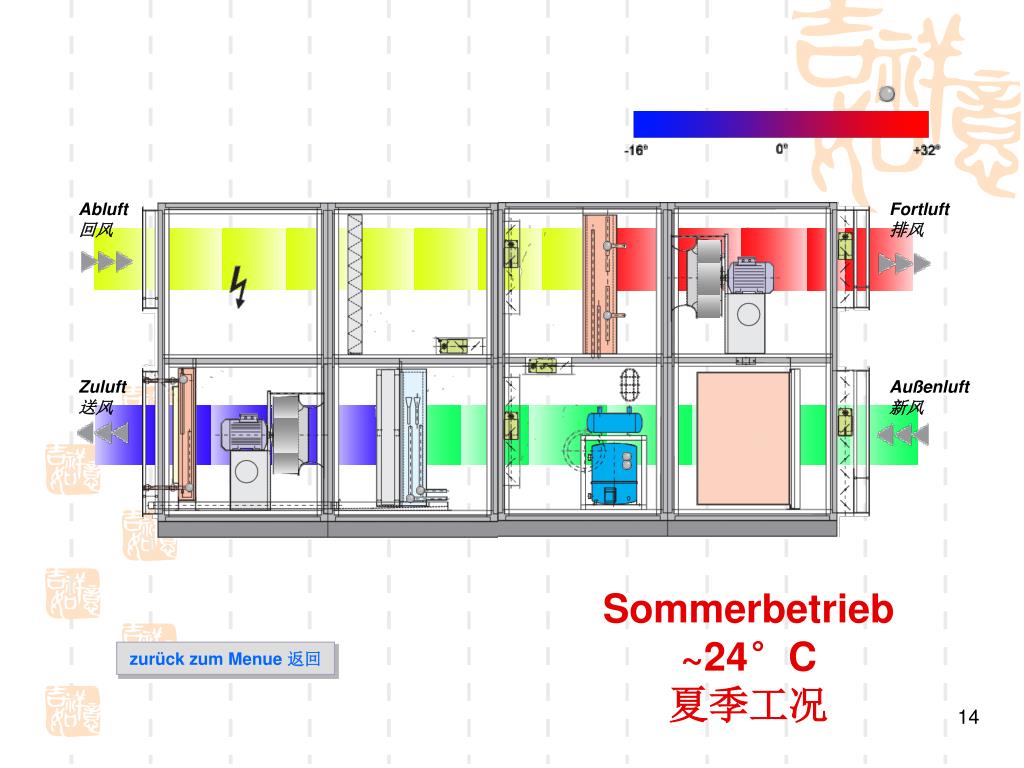

  14. Sommerbetrieb ~24°C夏季工况 Abluft 回风 Fortluft 排风 Zuluft 送风 Außenluft 新风 zurück zum Menue 返回

  15. Hochsommerbetrieb ~30°C盛夏工况 Abluft 回风 Fortluft 排风 Zuluft 送风 Außenluft 新风 zurück zum Menue 返回

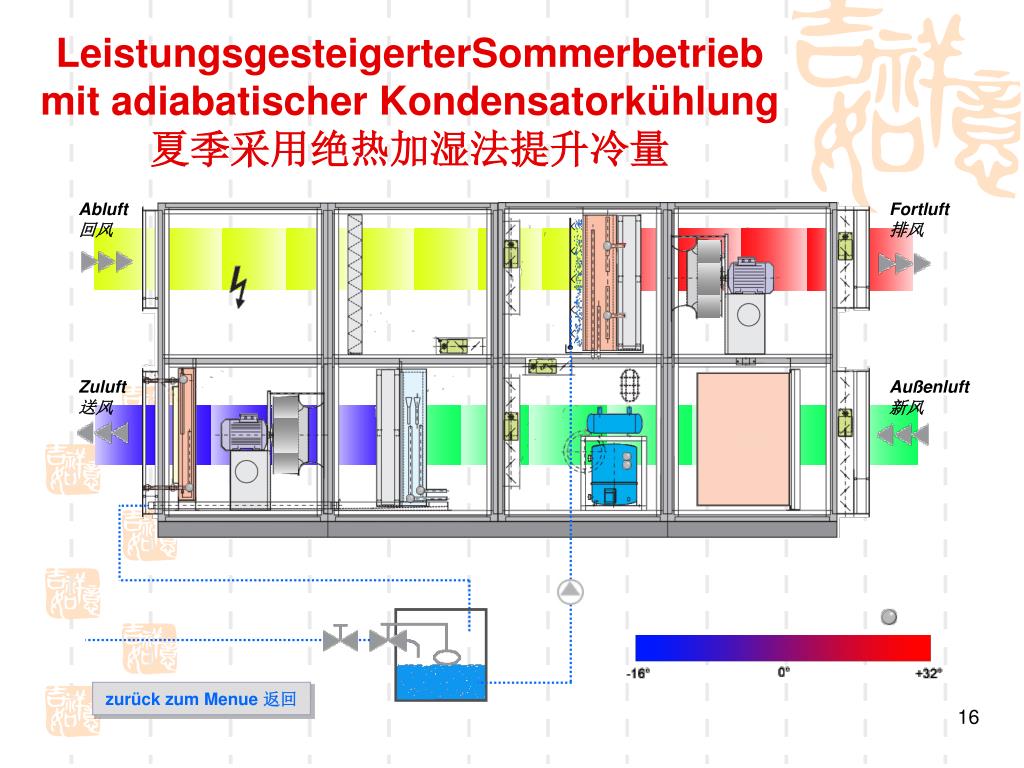

  16. LeistungsgesteigerterSommerbetriebmit adiabatischer Kondensatorkühlung夏季采用绝热加湿法提升冷量 Abluft 回风 Fortluft 排风 Zuluft 送风 Außenluft 新风 zurück zum Menue 返回

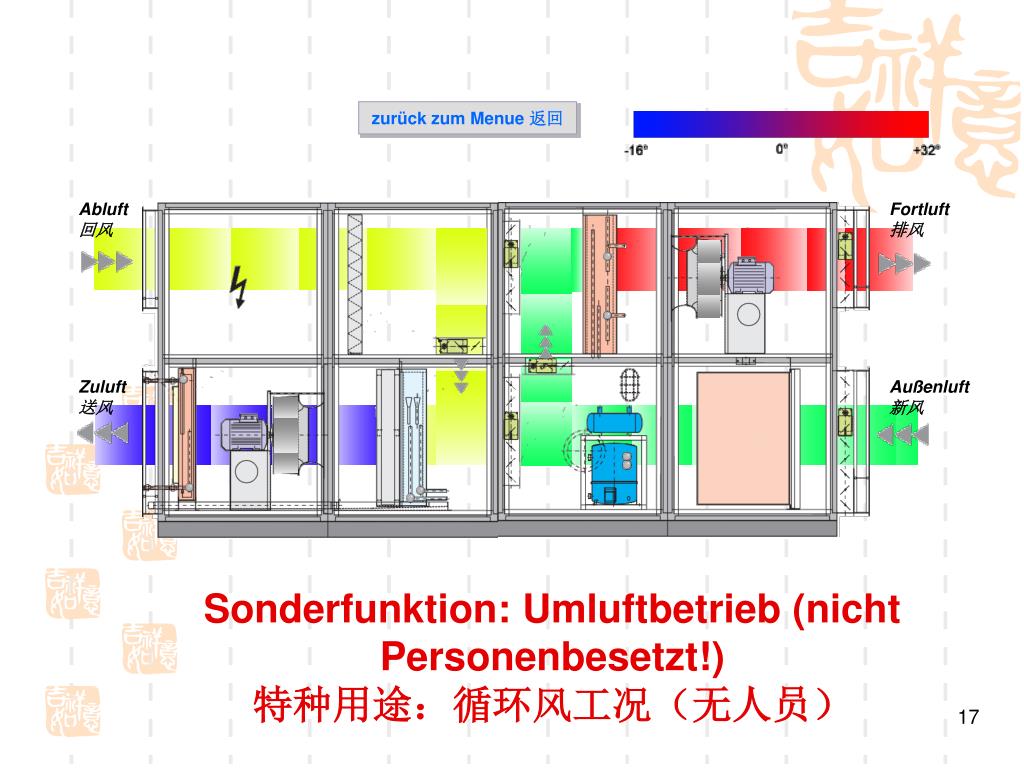

  17. Sonderfunktion: Umluftbetrieb (nicht Personenbesetzt!) 特种用途：循环风工况（无人员） zurück zum Menue 返回 Abluft 回风 Fortluft 排风 Zuluft 送风 Außenluft 新风

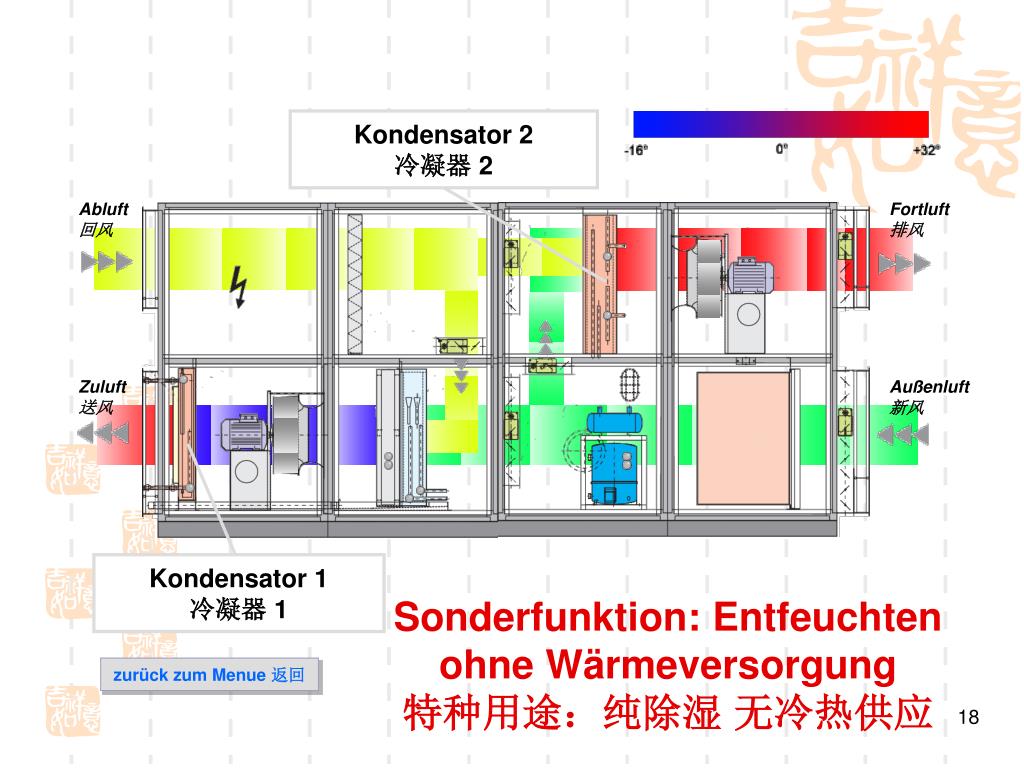

  18. Sonderfunktion: Entfeuchten ohne Wärmeversorgung 特种用途：纯除湿 无冷热供应 Kondensator 2 冷凝器 2 Abluft 回风 Fortluft 排风 Zuluft 送风 Außenluft 新风 Kondensator 1 冷凝器 1 zurück zum Menue 返回

  19. Sonderfunktion mit WRG-Rotor加装转轮热回收的特种用途 zurück zum Menue 返回

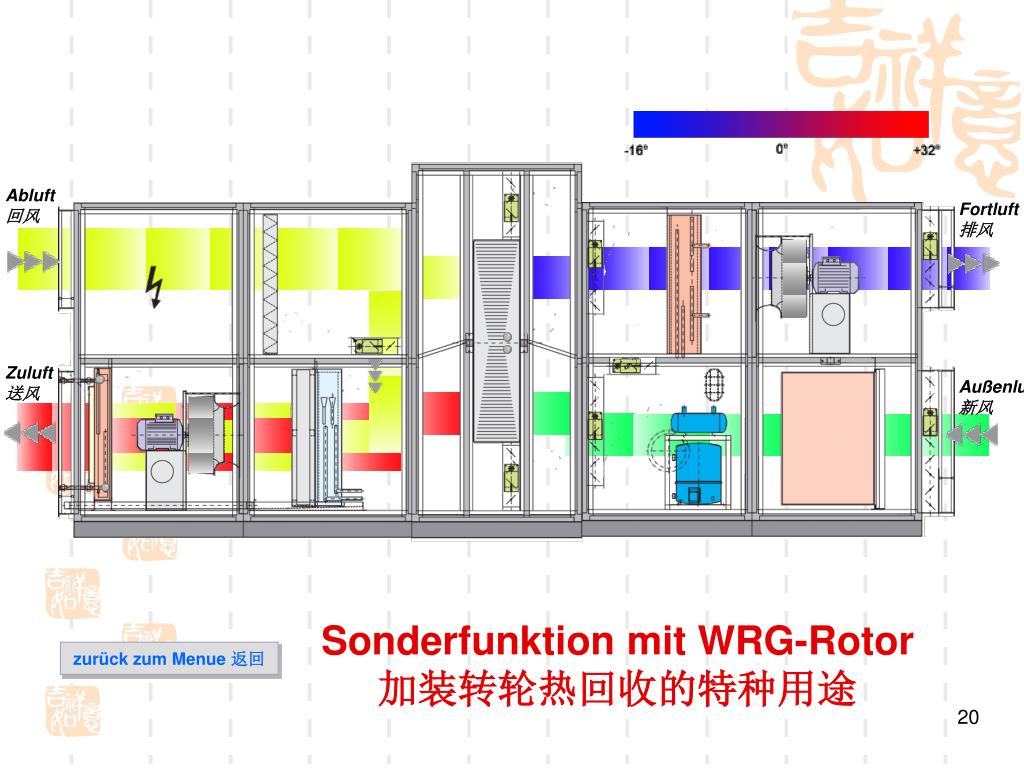

  20. Abluft 回风 Fortluft 排风 Zuluft 送风 Außenluft 新风 zurück zum Menue 返回 Sonderfunktion mit WRG-Rotor加装转轮热回收的特种用途

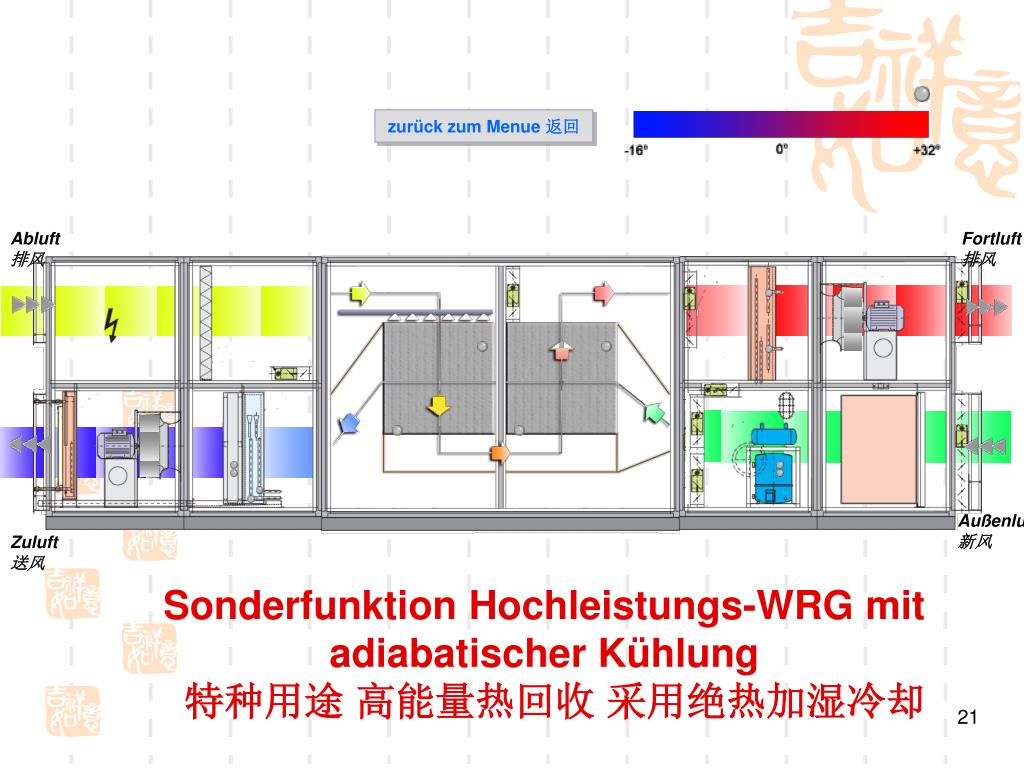

  21. Sonderfunktion Hochleistungs-WRG mit adiabatischer Kühlung特种用途 高能量热回收 采用绝热加湿冷却 zurück zum Menue 返回 Abluft 排风 Fortluft 排风 Außenluft 新风 Zuluft 送风

  22. Sonderfunktion Hochleistungs-WRG Winterbetrieb ohne adiabatischer Kühlung特种用途 冬季工况 高能量热回收 无绝热加湿冷却 zurück zum Menue 返回 Abluft 回风 Fortluft 排风 Außenluft 新风 Zuluft 送风
