Presentation Transcript
elektrotehnika i elektronika

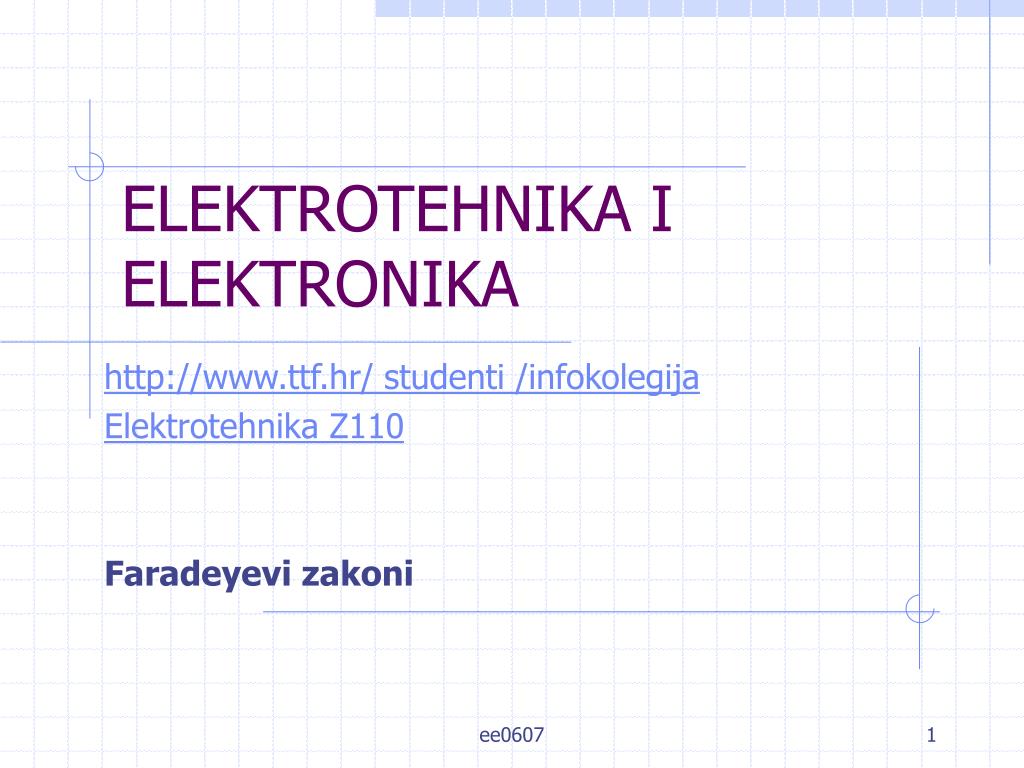

ELEKTROTEHNIKA I ELEKTRONIKA

http://www.ttf.hr/studenti /infokolegija

Elektrotehnika Z110

Faradeyevi zakoni

ee0607

i faradeyev zakon

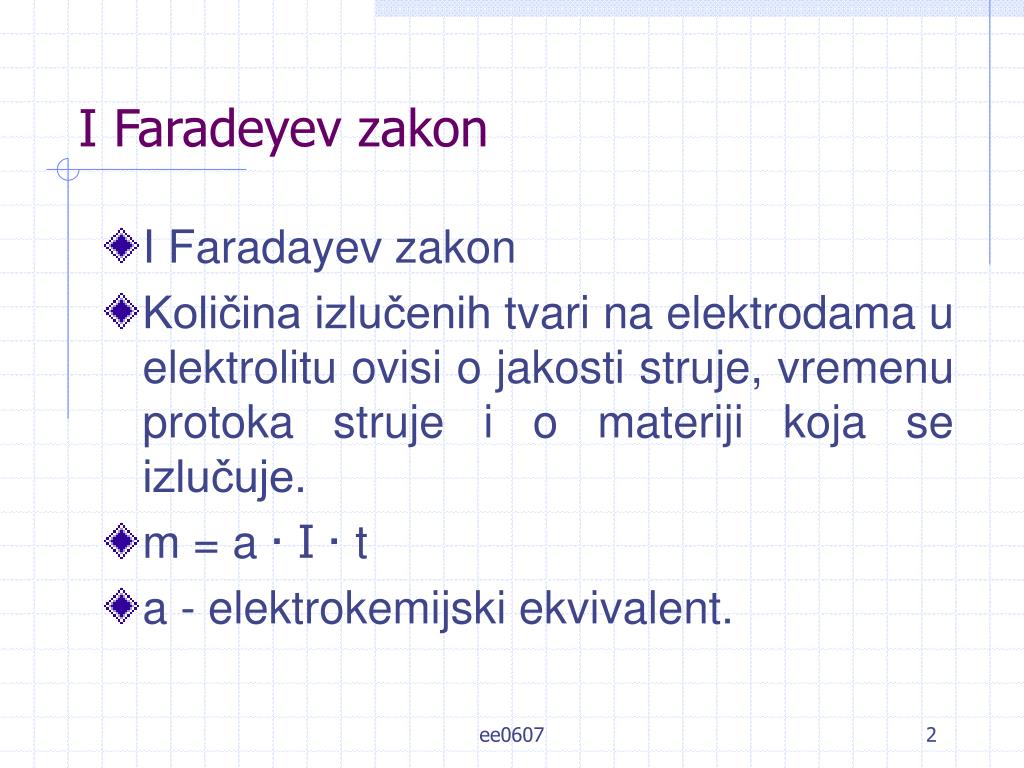

I Faradeyev zakon
  • I Faradayev zakon
  • Količina izlučenih tvari na elektrodama u elektrolitu ovisi o jakosti struje, vremenu protoka struje i o materiji koja se izlučuje.
  • m = a · I · t
  • a - elektrokemijski ekvivalent.

ee0607

elektrokemijski ekvivalenti
Elektrokemijski ekvivalenti
  • H2SO4 2 H+ + SO42-
  • 2 H2O + 2 SO42-  2 H2SO4 + O2

ee0607

ii faradeyev zakon

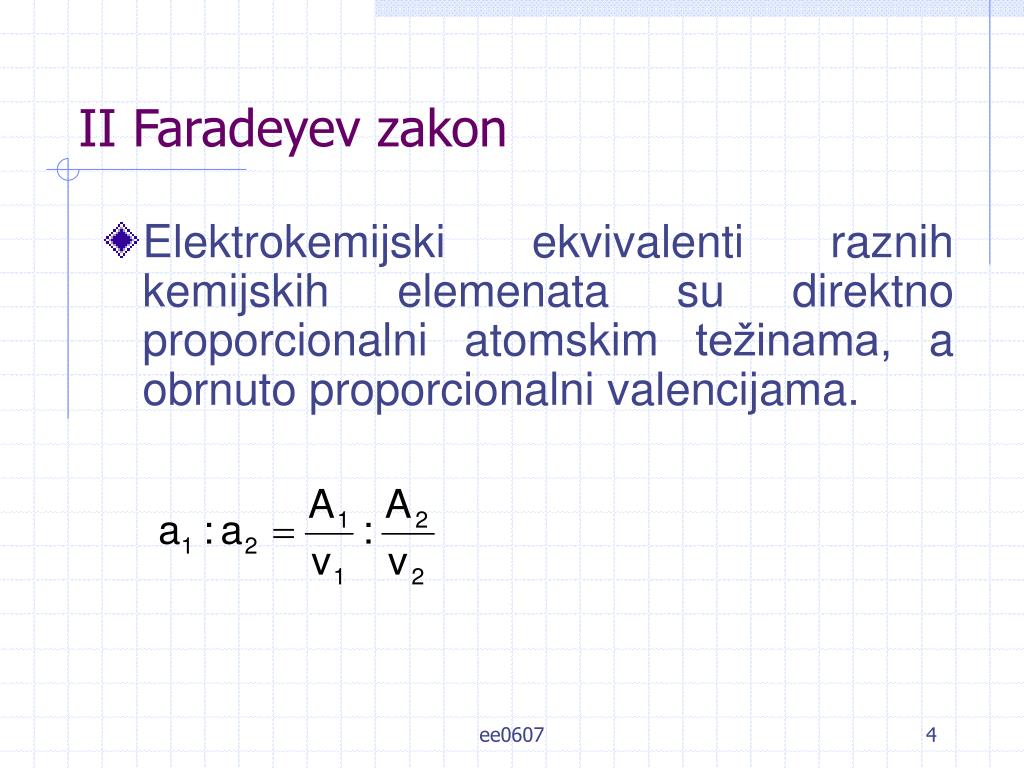

II Faradeyev zakon
  • Elektrokemijski ekvivalenti raznih kemijskih elemenata su direktno proporcionalni atomskim težinama, a obrnuto proporcionalni valencijama.

ee0607

faradayeva konstanta

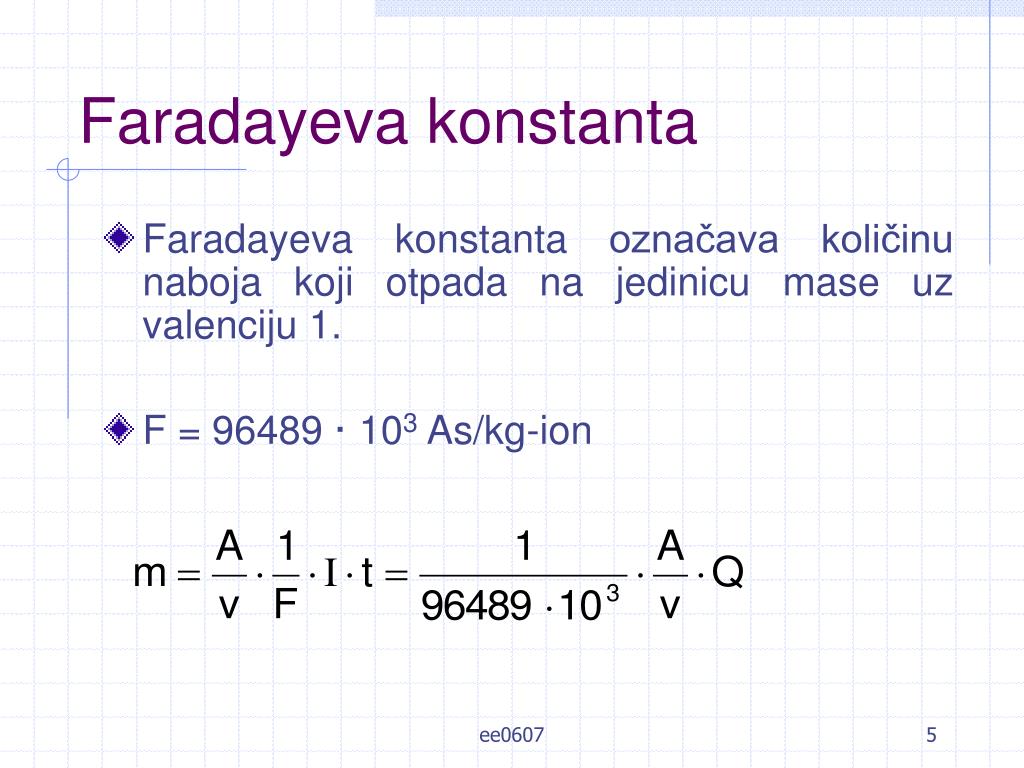

Faradayeva konstanta
  • Faradayeva konstanta označava količinu naboja koji otpada na jedinicu mase uz valenciju 1.
  • F = 96489 · 103 As/kg-ion

ee0607

michael faraday
Michael Faraday
  • Rođen u Engleskoj (Newington Butts, 22. rujan 1791. – Hampton Court, 25. kolovoz 1867.)
  • Istraživao na području elektrokemije i elektromagnetizma.

ee0607

michael faraday1
Michael Faraday
  • Istraživanja bazirao na eksperimentima.
  • 1931, otkrio elektromagnetsku indukciju
  • Postavio osnove elektrokemije
  • Po njemu nazvana SI jedinica za kapacitet

ee0607

primarni elementi
Primarni elementi
  • Ako se u elektrolit urone dvije elektrode različitog kemijskog sastava na njima će se zbog elektrolitske polarizacije pojaviti napon E.
  • Prvi ovakav kemijski izvor električne energije je oko 1800 g. osmislio A. Volta (ploče olova i cinka uronjene u sumpornu kiselinu).

ee0607

leclancheov element

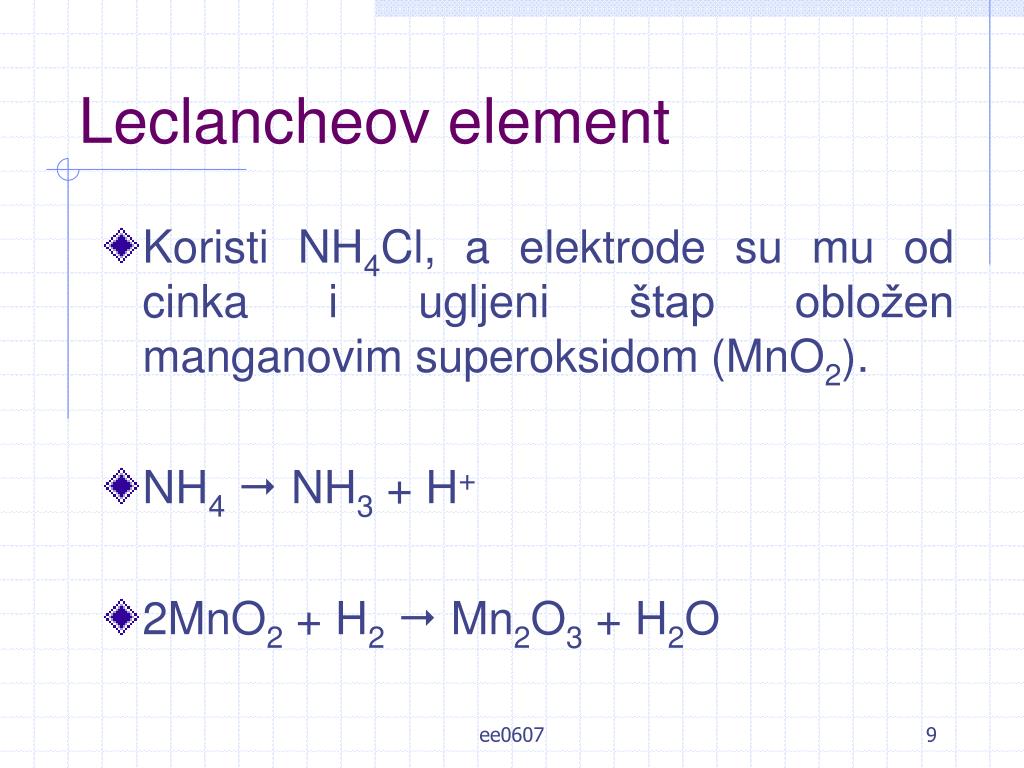

Leclancheov element
  • Koristi NH4Cl, a elektrode su mu od cinka i ugljeni štap obložen manganovim superoksidom (MnO2).
  • NH4 NH3 + H+
  • 2MnO2 + H2 Mn2O3 + H2O

ee0607

georges leclanch
Georges Leclanché
  • Francuski inženjer, rođen u Parmainu (Seine et Oise) 1839. – 14. rujna 1882. u Parizu)
  • Diplomirao na l\'Ecole Centrale des Arts et Manufactures

ee0607

georges leclanch1

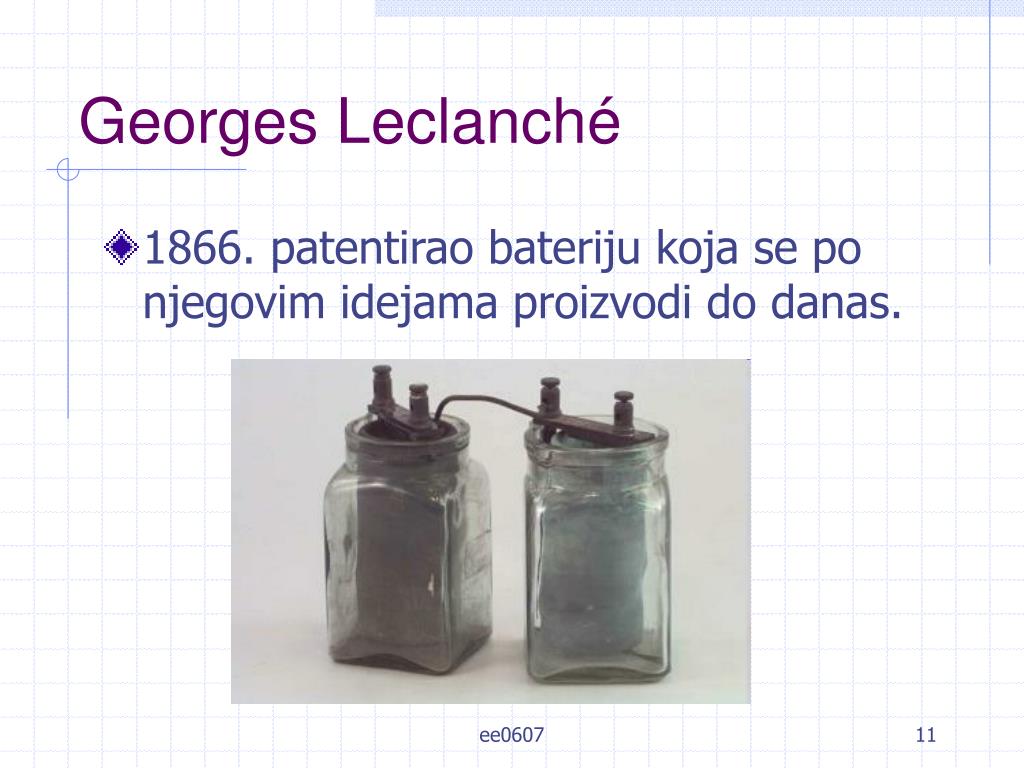

Georges Leclanché
  • 1866. patentirao bateriju koja se po njegovim idejama proizvodi do danas.

ee0607

akumulatori

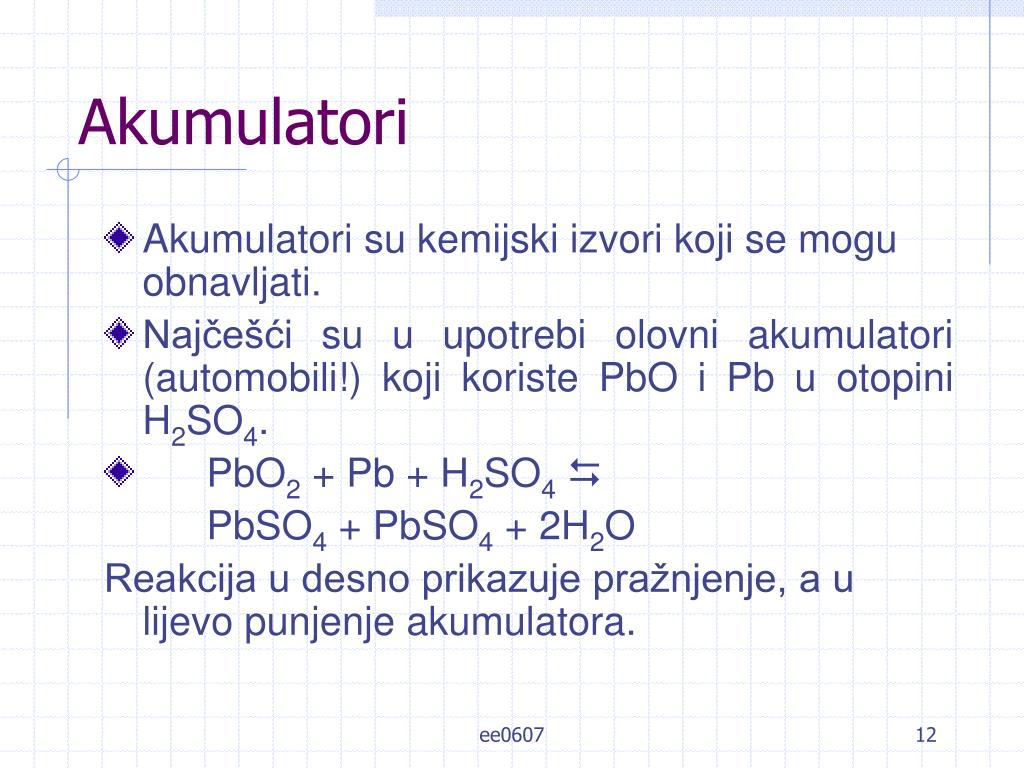

Akumulatori
  • Akumulatori su kemijski izvori koji se mogu obnavljati.
  • Najčešći su u upotrebi olovni akumulatori (automobili!) koji koriste PbO i Pb u otopini H2SO4.
  • PbO2 + Pb + H2SO4

PbSO4 + PbSO4 + 2H2O

Reakcija u desno prikazuje pražnjenje, a u lijevo punjenje akumulatora.

ee0607

akumulatori1

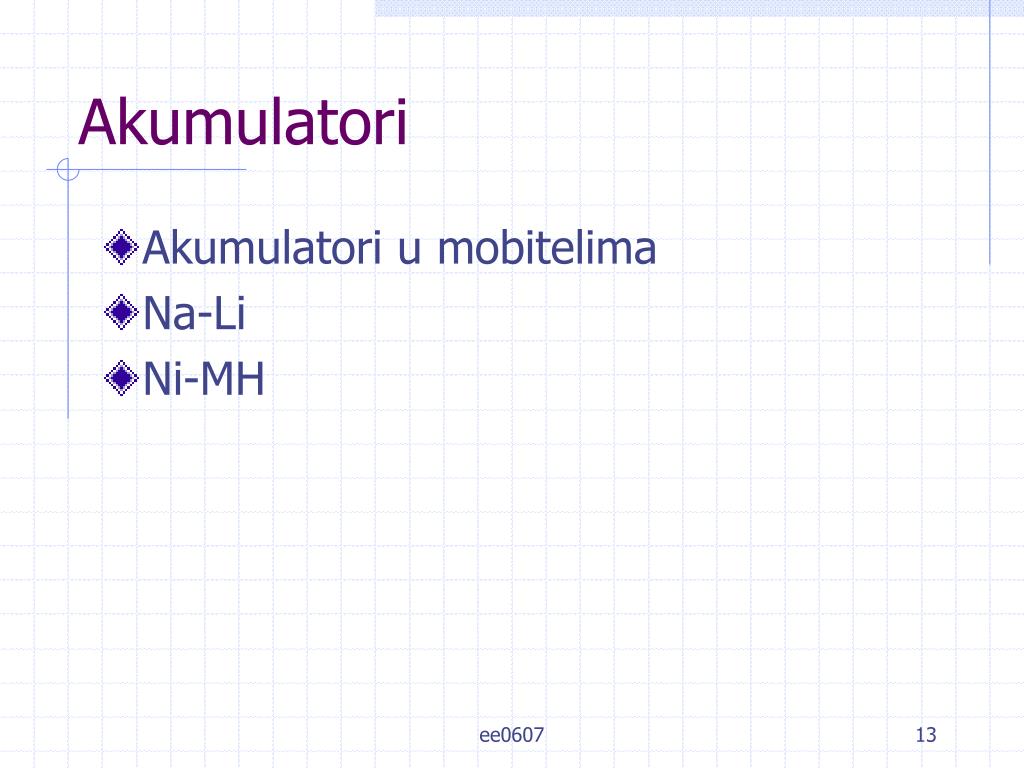

Akumulatori
  • Akumulatori u mobitelima
  • Na-Li
  • Ni-MH

ee0607

pro irenje mjernog podru ja voltmetra
Proširenje mjernog područja voltmetra
  • Mjerno područje voltmetra se proširuje dodavanjem serijskog otpora.

ee0607

pro irenje mjernog podru ja ampermetra

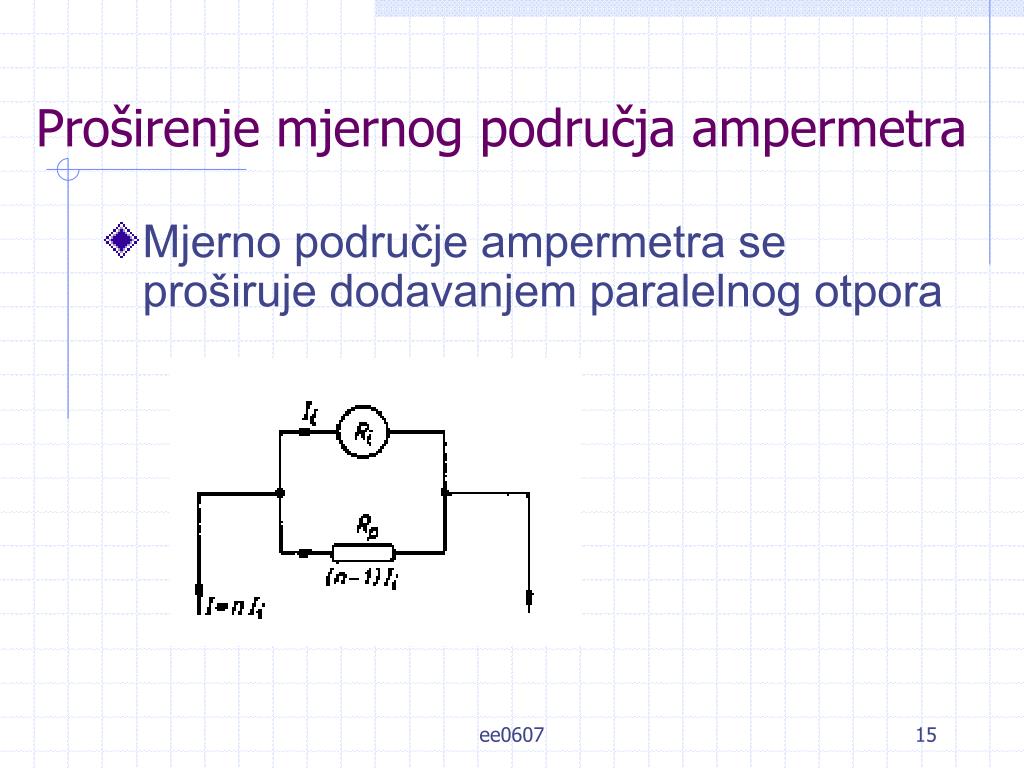

Proširenje mjernog područja ampermetra
  • Mjerno područje ampermetra se proširuje dodavanjem paralelnog otpora

ee0607

omometar

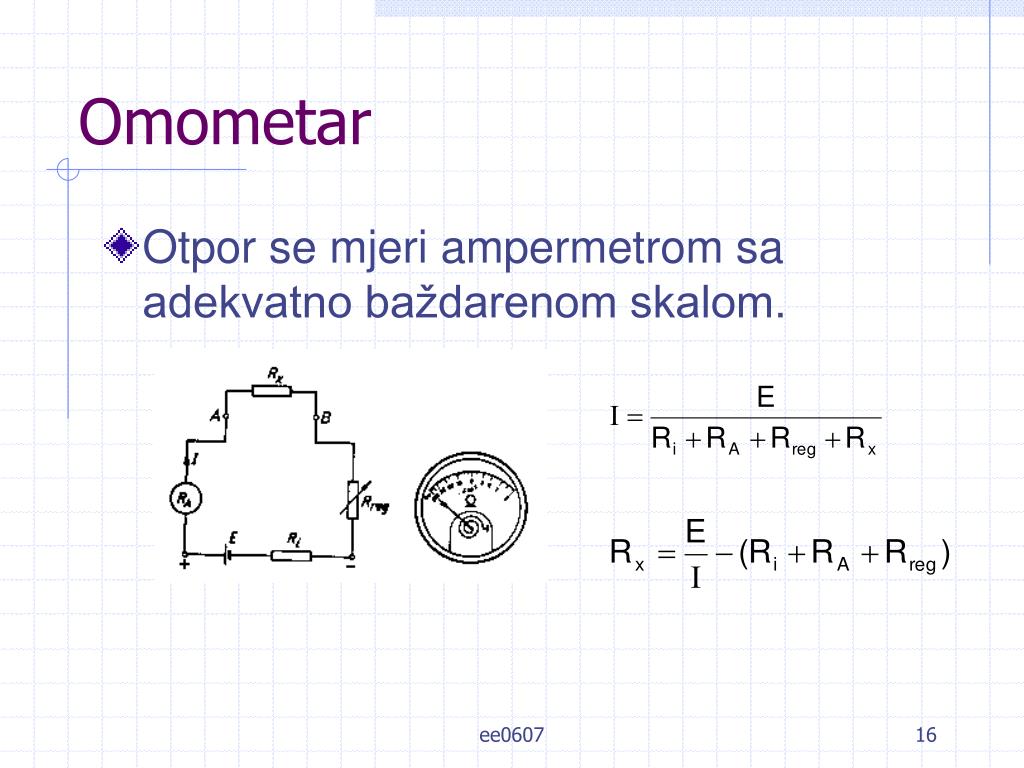

Omometar
  • Otpor se mjeri ampermetrom sa adekvatno baždarenom skalom.

ee0607

wheatstone v most
Wheatstonev most
  • Mosni spojevi omogućuju precizno određivanje vrijednosti nepoznatog otpora usporedbom sa poznatim vrijednostima u mostu.
  • http://www.dwiarda.com/scientific/Bridge.html

ee0607

wheatstone v most1

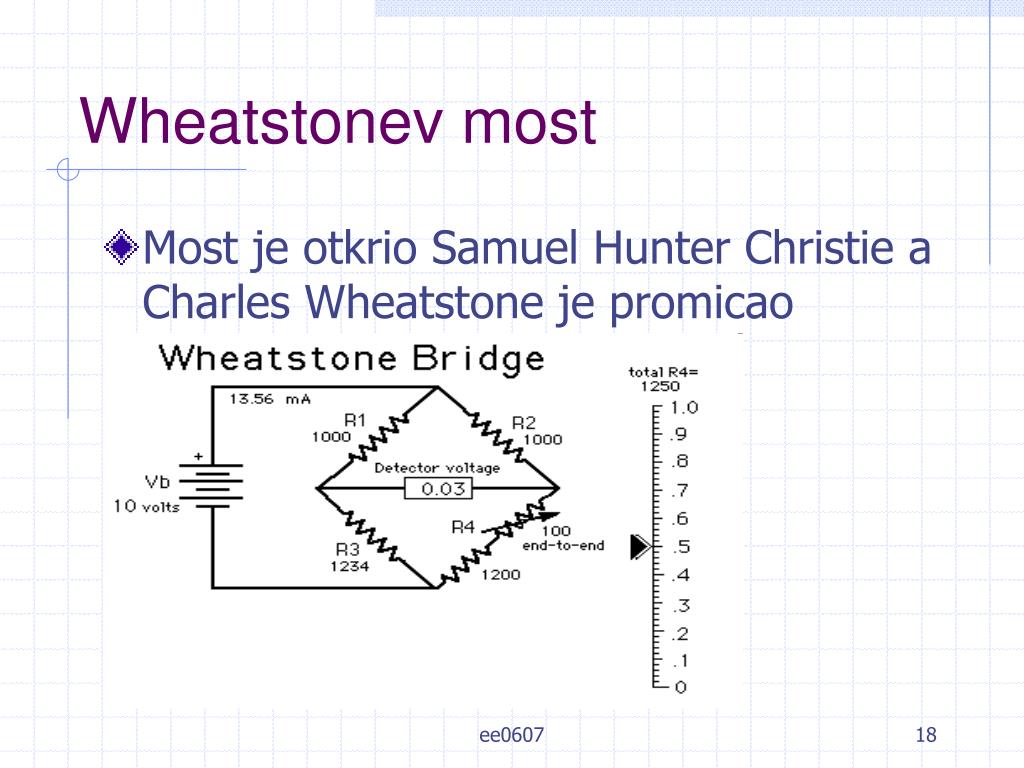

Wheatstonev most
  • Most je otkrio Samuel Hunter Christie a Charles Wheatstone je promicao njegove primjene.

ee0607

charles wheatstone
Charles Wheatstone
  • Rođen u Barnwoodu 6. veljače 1802. , at Barnwood Manor - Paris 19. Oct. 1875.
  • Profesor prirodne filozofije (natural philosophy) na King\'s College, London

ee0607

samuel hunter christie

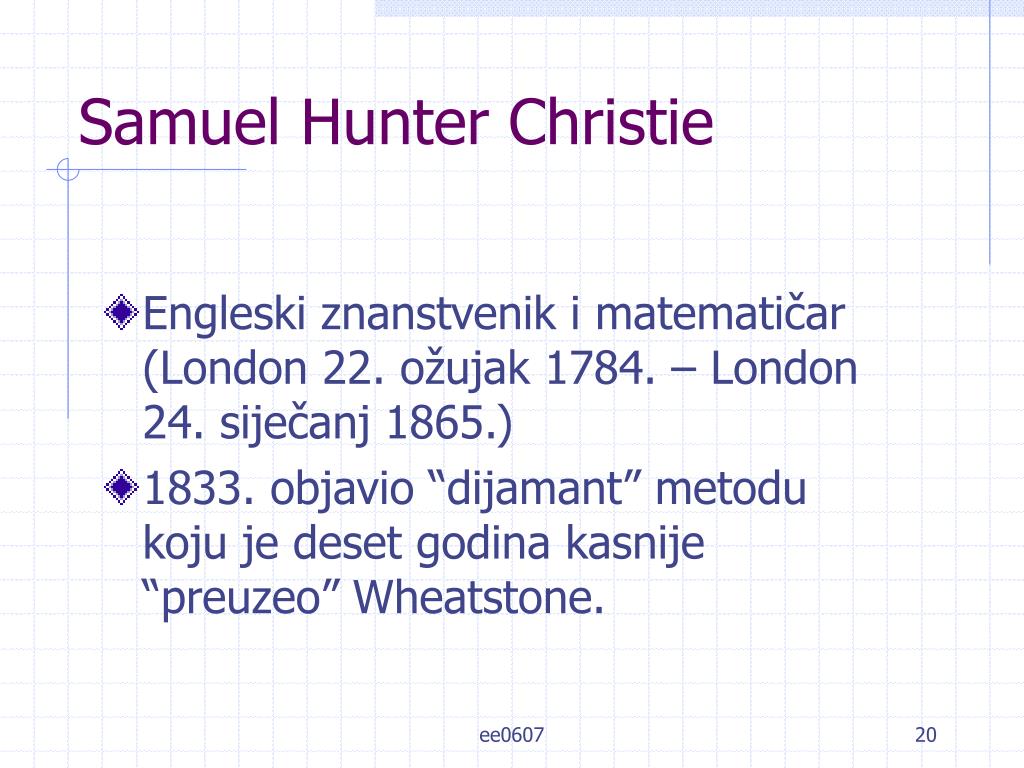

Samuel Hunter Christie
  • Engleski znanstvenik i matematičar (London 22. ožujak 1784. – London 24. siječanj 1865.)
  • 1833. objavio “dijamant” metodu koju je deset godina kasnije “preuzeo” Wheatstone.

ee0607
