6-8 单位负反馈最小相位系统校正前、后的开环对数幅频特性如图 6-61 所示 。 1. 求串联校正装置的传递函数 G c (s) ；

6-8 单位负反馈最小相位系统校正前、后的开环对数幅频特性如图 6-61 所示 。 1. 求串联校正装置的传递函数 G c (s) ； 2. 求串联校正后，使闭环系统稳定的开环增益 K 的值 。. 解： 校正前的传递函数 G 0 为. 校正后的传递函数 G 为. 求校正后， 使闭环系统稳定的开环增益 K 的值 时 , 将校正后的传递函数改写为. 列出劳斯表. 要使系统稳定，劳斯表的第一列全为正，解之得. 6-9 （ 解答见第六章课件第 6 页幻灯片 。）.

kiaria
Download Presentation

6-8 单位负反馈最小相位系统校正前、后的开环对数幅频特性如图 6-61 所示 。 1. 求串联校正装置的传递函数 G c (s) ；

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

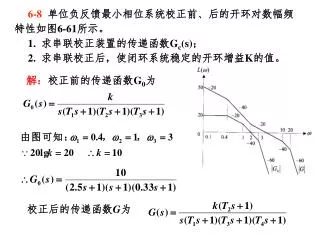

  1. 6-8 单位负反馈最小相位系统校正前、后的开环对数幅频特性如图6-61所示。 1. 求串联校正装置的传递函数Gc(s)； 2. 求串联校正后，使闭环系统稳定的开环增益K的值。 解：校正前的传递函数G0为 校正后的传递函数G为

  2. 求校正后，使闭环系统稳定的开环增益K的值时,将校正后的传递函数改写为求校正后，使闭环系统稳定的开环增益K的值时,将校正后的传递函数改写为

  3. 列出劳斯表 要使系统稳定，劳斯表的第一列全为正，解之得

  4. 6-9 （解答见第六章课件第6页幻灯片。）
