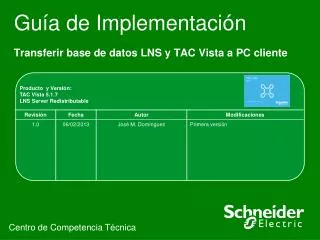

Guía de Implementación

1. Guía de Implementación Producto y Versión: TAC Vista 5.1.7 LNS Server Redistributable Transferir base de datos LNS y TAC Vista a PC cliente Centro de Competencia Técnica

2. Puede encontrar esta guía, además de preguntas y respuestas técnicas confeccionadas por nuestro Centro de Competencia Técnica, en: http://www.schneider-electric.es/faqs También puede realizar su consulta en cualquier buscador de Internet

3. Transferir base de datos LNS y TAC Vista a PC cliente Índice: 1. Consideraciones previas. 2. Restaurar BB.DD LNS en PC cliente. 3. Restaurar BB.DD TAC Vista en PC cliente.

4. Transferir base de datos LNS y TAC Vista a PC cliente 1. Consideraciones previas. 2. Restaurar BB.DD LNS en PC cliente. 3. Restaurar BB.DD TAC Vista en PC cliente.

5. 1. Consideraciones previas. Se instala LNS Server redistributable en el ordenador del cliente. Normalmente este paquete se encuentra en Lonmaker/LNSRedist. Como en el ordenador del cliente está instalado únicamente LNS Server y no LonMaker, se hará un backup del proyecto de LonMaker del ordenador de ingeniería sin marcar la casilla de “Backup drawing”. Se realiza también un backup de la base de datos de TAC Vista. Para más detalles de cómo realizar dicha acción, consultar la siguiente VFAQ, en Youtube. En este caso, como la interfaz es L-IP, además, y para poder configurarla, será necesario instalar los drivers OpenLDV. Además, será necesario habilitar el “Configuration Server” y realizar la configuración oportuna en el EIA-852 Ch. List de la L-IP. Se configura Lonworks Interfaces para poder utilizar el router de Loytec L-IP. Recomendable utilizar el mismo nombre de interfaz que en el proyecto del ordenador de ingeniería.

6. Transferir base de datos LNS y TAC Vista a PC cliente 1. Consideraciones previas. 2. Restaurar BB.DD LNS en PC cliente. 3. Restaurar BB.DD TAC Vista en PC cliente.

7. 2. Restaurar BB.DD LNS en PC cliente. Se extrae la base de datos LNS, en el ordenador del cliente, descomprimiendo el backup realizado anteriormente en el directorio raíz donde se ha instalado la LNS Server. En el backup de la base de datos LNS hay principalmente dos carpetas, Al descomprimirlas en el ordenador del cliente, la carpeta Lm quedaría en C:/ y en el directorio C:/Lonworks se añade una carpeta LonMaker con el contenido del backup. En C:/Lonworks/bin se ejecuta la aplicación “LNS Object Browser”.

8. Se dejan los valores por defecto y se marca “OK”. Permitir modificaciones como se describe en la siguiente captura,

9. Doble clic en “Object Server” y en Networks, clic derecho y “Add”. En “Name” se escribirá exactamente el mismo nombre que tiene la base de datos de LonMaker. DatabsePath sera por defecto C:/Lm/Db/[nombre de base de datos] CreateFlag a “False” por defecto. Se pulsará “OK” y se cerrará el LNS Object Browser.

10. A continuación se ejecuta el LNS Server, Se selecciona la interface correspondiente a la L-IP,

11. En “Utilities” se escoge la opción de “Management Mode”, Se escoge la opción indicada a continuación, Y finalmente se cierra el LNS Server.

12. Transferir base de datos LNS y TAC Vista a PC cliente 1. Consideraciones previas. 2. Restaurar BB.DD LNS en PC cliente. 3. Restaurar BB.DD TAC Vista en PC cliente.

13. 3. Restaurar BB.DD TAC Vista en PC cliente. Para restaurar la base de datos de TAC Vista, consultar el siguiente vídeo FAQ en Youtube,

14. Puede encontrar más información en: Preguntas técnicas Frecuentes http://www.schneider-electric.es/faqs >Respuesta a las Preguntas Técnicas más Frecuentes >Guías de Diagnóstico e Implementación Centro de Descargas http://www.schneider-electric.com/download/es/es/ >Descarga de certificados, manuales, software, dibujos CAD, documentación técnica… Video FAQS http://www.youtube.com >Video Tutoriales de Respuesta a Preguntas Técnicas >Video Tutoriales con Ejemplos de Configuración de equipos y software CCT - Centro de Competencia Técnica
