Diode

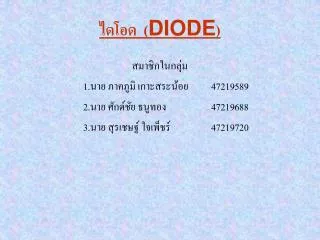

ไดโอด (DIODE)

สมาชิกในกลุ่ม

1.นาย ภาคภูมิ เกาะสระน้อย 47219589

2.นาย ศักด์ชัย ธนูทอง 47219688

3.นาย สุรเชษฐ์ ใจเพ็ชร์ 47219720


Diode1
ไดโอด (DIODE)

  • การผลิตไดโอด

  • สัญลักษณ์และโครงสร้าง

  • การนำไฟฟ้า

  • การนำไปใชงาน


Diode2
ไดโอด (DIODE)

  • ชนิดของไดโอด

    ไดโอดที่ทำจากสารกึ่งตัวนำแบ่งได้ตามชนิดของเนื้อสารที่ใช้ เช่น เป็นชนิดเยอรมันเนียม หรือเป็นชนิดซิลิกอน นอกจากนี้ไดโอดยังแบ่งตามลักษณะตามกรรมวิธีที่ผลิตคือ

    1. ไดโอดชนิดจุดสัมผัส (Point-contact diode) ไดโอดชนิดนี้เกิดจากการนำสารเยอรมันเนียมชนิด N มาแล้วอัดสายเล็ก ๆ ซึ่งเป็นลวดพลาตินั่ม (Platinum) เส้นหนึ่งเข้าไปเรียกว่า หนวดแมว จากนั้นจึงให้กระแสค่าสูง ๆ ไหลผ่านรอยต่อระหว่างสายและผลึก จะทำให้เกิดสารชนิด P ขึ้นรอบ ๆ รอยสัมผัสในผลึกเยอรมันเนียมดังรูป


Diode3
ไดโอด (DIODE)

  • ชนิดของไดโอด

    2. ไดโอดชนิดหัวต่อ P-N (P-N junction diode) เป็นไดโอดที่สร้างขึ้นจากการนำสารกึ่งตัวนำชนิด N มาแล้วแพร่อนุภาคอะตอมของสารบางชนิดเข้าไปในเนื้อสาร P ขึ้นบางส่วน แล้วจึงต่อขั้วออกใช้งาน ไดโอดชนิดนี้มีบทบาทในวงจรอิเลคทรอนิคส์ และมีที่ใช้งานกันอย่างแพร่หลาย


Diode4
ไดโอด (DIODE)

  • การผลิตไดโอด

    ไดโอดเกิดจากการนำสารกึ่งตัวนำชนิด n-type และ p-type มาต่อกัน ซึ่งจุดที่สารกึ่งตัวนำทั้งสองสัมผัสกันเรียกว่า รอยต่อ (Junction)


Diode5
ไดโอด (DIODE)

  • จากปรากฏการณ์นี้จึงทำให้พื้นที่หรือชั้นของรอยต่อซึ่งประกอบขึ้นจากประจุไฟฟ้าบวกด้านหนึ่ง และประจุไฟฟ้าลบอีกด้านหนึ่ง ซึ่งชั้นของรายต่อที่เกิดขึ้นนี้เรียกว่า "Depletion Region"


Diode6
ไดโอด (DIODE)

  • ประจุไฟฟ้าบวก และประจุไฟฟ้าลบที่บริเวณรอยต่อนี้จะมีศักย์ไฟฟ้าสะสมในตัวระดับหนึ่งและเนื่องด้วยประจุทั้งสองมีขั้วตรงกันข้ามกัน จึงทำให้เกิดความต่างศักย์ไฟฟ้าหรือแรงดันไฟฟ้าปรากฏคร่อมรอยต่อ ซึ่งความต่างศักย์ไฟฟ้านี้มีชื่อเรียกว่า กำแพงศักย์ไฟฟ้า (Barrier Potential) หรือ กำแพงแรงดันไฟฟ้า (Barrier Voltage)


Diode7
ไดโอด (DIODE)

  • โครงสร้างสัญลักษณ์


Diode8
ไดโอด (DIODE)

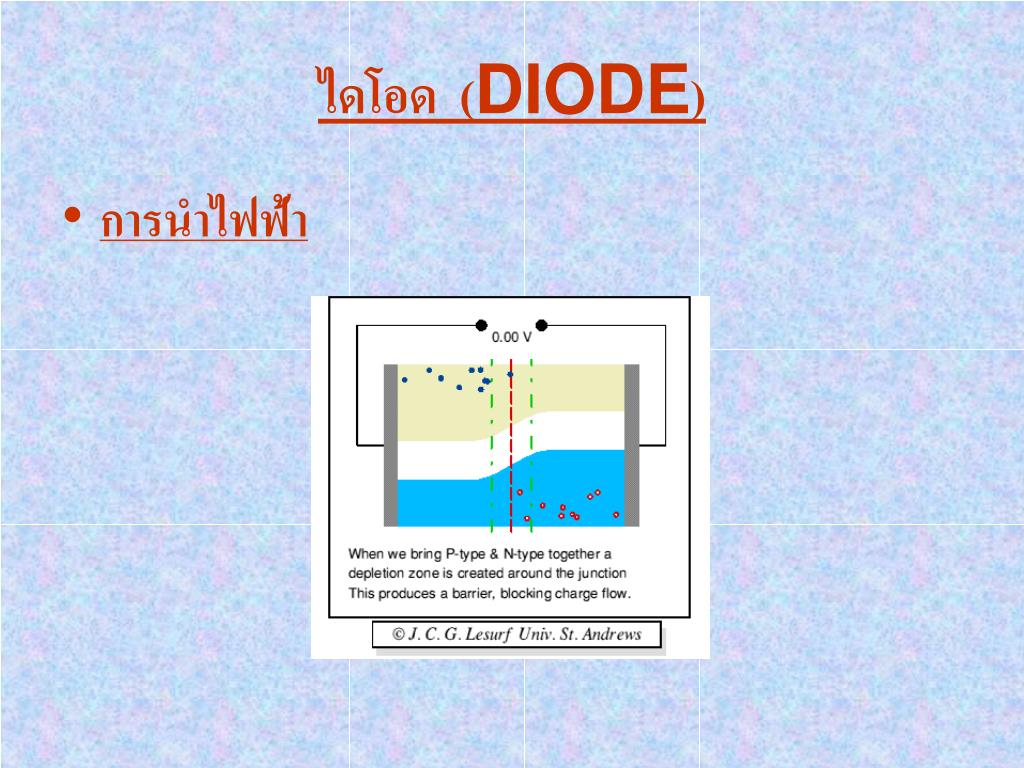

  • การนำไฟฟ้า


Diode9
ไดโอด (DIODE)

  • การนำไฟฟ้า


Diode10
ไดโอด (DIODE)

  • การนำไปใช้งาน

    การนำไปใช้งานของไดโอดนั้นมีมากมายหลายอย่าง เช่น วงจรเร็กติไฟเออร์ เป็นต้น คือวงจรแปลงไฟแรงดันกระแสสลับให้เป็นไฟแรงดันกระแสตรง
