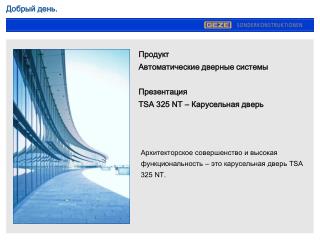

Добрый день. Продукт Автоматические дверные системы Презентация TSA 325 NT –Карусельная дверь Архитекторское совершенство и высокая функциональность –это карусельная дверь TSA 325 NT.

TSA 325 NTОбласть применения TSA 325 NT –Индивидуальное планирование для каждого объекта • карусельная дверь на входной группе - это лицо здания. Она выполняет важную функцию и выступает совместно с фасадом здания как одна законченная конструкция • идеальное решение для зданий с высокой проходимостью • каждая дверь изготавливается индивидуально, согласно техническим требованиям и цветовым пристрастиям клиента

Данные по продукту TSA 325 NT • Размеры • внутренний диаметр: 1800 до 3600 мм • наружный диаметр (B): B = D + 80 мм, B = D + 240 мм с наружным экраном • проем в свету (C) Ширина строительного проема: C = B + 60 мм • Высота прохода:до 3000 мм (для цельностеклянных дверей до 2600 мм) Другие размеры по запросу клиента ! • Kranzhöhen: • 16 mm: Bei GG-Türen • 75 mm: Bei Türen mit Unterflurantrieb und rein manuellen Türen • 200 mm: Bei manueller Türe mit Drehzahlbegrenzer oder Positionierautomat Bei Push&Go und automatischen Türen - Erhöhter Deckenkranz auf Anfrage !

Данные по продукту TSA 325 NT Размеры

TSA 325 NTКонструкция двери Исполнение 3-х или 4-х лепестковые двери: • Преимущества: • более быстрый и комфортабельный проход через дверь из-за больших по размеру сегментов • большая ширина прохода • Преимущества: • высокая проходимость • большая ширина прохода • применимо для встречного движения • оптически совершенные формы

TSA 325 NTКарусельная дверь и экономия расходов энергии Конкурентные преимущества карусельной двери: • сокращение расходов энергии в зоне прохода на 50 % в сравнении с раздвижными дверьми. • проникновение сквозняка сокращается с 7 м до 60 см. Тамбурная система подразумевает монтаж 2-х раздвижным дверей, расстояние между ними должно быть не меньше 4,5 м. • дополнительная защита от сквозняков, шума и загрязненности. • использование пространства непосредственно перед дверью.

TSA 325 NTПривод Тип двери: • Ручные двери • ручная дверь • ручная дверь с ограничителем количества витков • ручная дверь со встроенным автоматом позиционирования • Автоматическая дверь • приходит в движение при нажатии на лепестки двери • запускается при помощи датчиков движения или клавиш

TSA 325 NTМесторасположение привода • Расположение привода в короне двери • совместно в управлением • высота короны: минимум 200 мм • Расположение привода в полу • стандартная комплектация, защитный шкаф: ca. 714 x 1404 x 300 мм • уменьшенный шкаф при нестандартном управлении: ca. 714 x 900 x 300 мм • блок управления выведен в отдельный шкаф • размеры шкафа: ca. 500 x 600 x 170 мммаксимальное удаление от двери 20 м! • Внимание:с подключением к боковым осушителям! • высота короны: 75 мм

TSA 325 NTВариант GG (цельностеклянная дверь) Опции • встроенный напольный привод с типовым или опциональным корпусом • стены стакана из цельного стекла безрамного остекления с уменьшенными декоративными профилями • дверные лепестки 3-х сторонние без осевой штанги • стеклянная крыша из стекла 2 x 8 мм TVG с угловыми держателями • наружный диаметр до макс. 3300 мм, высота прохода: до 2600 мм, выше по желанию клиентов !

TSA 325 NTВариант BO (Анти-Паника) Особенности • пол: поворотная тарелка со створками подвижна • дверные створки: Тип остекления ESG • корона: корона 200 мм со встроенной механической функцией BO (Анти-Паника) • сила выталкивания створок:220 N (согласно DIN 18650), изменение силы возможно без демонтажа конструкции • немедленная остановка привода после срабатывания в режиме (Анти-Паника) одной из створок • вариант GG (цельностеклянное исполнение) не возможен • осевая штанга необходима • диаметр 3600 мм возможен

TSA 325 NTFR –Применения карусельных дверей на путях эвакуации • Согласно СНИП, пункт § 17 земли Baden-Württemberg применения карусельных дверей на путях эвакуации различно. • Угловые и круглые раздвижные двери могут применятся на путях эвакуации в соответствующей комплектации. • Карусельная дверь в стандартной комплектации не может устанавливаться на путях эвакуации. Только в исполнении TSA 325 NT BOсо створками Анти-Паника она является соответствующим продуктом, согласно AutSchR. • Поэтому применение или неприменение карусельных дверей на путях эвакуации следует уточнять в зависимости от вида монтажа, ситуации на объекте, строительных норм и предписаний страны заказчика.

TSA 325 NTПреимущества soft DCU 6 • Преимущества для архитекторов и переработчиков:- благодаря ГЕЦЕ Know-how, индивидуальные и специальные пожелания клиентов осуществимы- улучшенный монтаж, сервис и запуск двери с помощью новой DCU платформы-предварительное частичное подключение блока управления- быстрая помощь при обнаружении ошибок в работе и устранение их специалистами фирм партнеров компании GEZE • Преимущества :- Все установленные датчики безопасности соответствуют новым требованиям техники ГЕЦЕ - Наши карусельные двери одни из самых безопасных дверей на в мире

TSA 325 NTРежимы работы OFF (Выкл):Привод выключен. Дверь можно вращать вручную NACHT (Ночь):Дверь останавливается в конечной позиции и запирается на замок Ladenschluss (Магазин):Активны только внутренние датчики движения. Дверь вращается установленное количество оборотов и останавливается в нулевой позиции Automatik (Автомат):Дверь вращается после срабатывания одного из элементов управления с установленной нормальной, замедленной и инвалидной скоростью движения HAND (Ручной):Дверь вращается вручную. При установке дополнительного автомата позиционирования, дверь будет останавливаться в нулевой точке Sommer/Winter (Лето/Зима):В режиме «Зима» дверь не будет вращаться для нахождения нулевой точки и останавливается после прохождения установленных кол-ва витков

TSA 325 NTКонцепция безопасности согласно DIN 18650 • Инфракрасный датчик безопасности • Сенсор GC 333C (согласно DIN 18650) • Сенсор АIR 30 • Пневмо-датчики безопасности • Резиновые датчики устанавливаются вертикально или горизонтально на проходе и на дверных створках. • Аварийная кнопка Not-Aus с каждой стороны • При нажатии незамедлительно останавливает дверь • Инвалидная клавиша • Уменьшает скорость вращения двери для прохождения через нее инвалидов или людей с ограниченными возможностями • Дополнительные датчики безопаснотси на створках • Сенсор GC 334 устанавливается на каждую створку, при диаметре двери от 3000 мм (согласно DIN 18650)

TSA 325 NTКонцепция безопасности согласно DIN 18650 Важнейшей частью этой концепции является безопасность и исключение опасных и потенциально опасных зон двери. Специальные требования к карусельным дверям: • ограничении скорости вращения до 1 м/с, т.е. 0,75 м/с • зазор между наружной частью створки и стеной стакана мин. 25 мм • макс. неровности в области створок и щели в полу не больше 4 мм • клавиши Not-Aus должны быть установлены с 2-х сторон двери • карусельные двери с диаметром от 3000 мм должны быть оснащены дополнительными датчиками безопасности на подвижных створках • ограничение силы вращения, она не должна превышать допустимые значения

TSA 325 NTDIN 18650 • согласно нормам DIN 18650 автоматическая система должна выдержать технический тест. Результаты теста должны быть записаны и мин. 1 год выдержаны • при первом запуске двери должны быть проведены специальные мероприятия по техники безопасности согласно DIN 18650, затем результаты должны быть записаны. Под мероприятиями понимается ряд мер по технике безопасности, которые позволят снизить риск и уменьшить влияние опасных зоны двери • монтажная фирма должна в любом случае выполнить предписания EG-Konformitätserklärungи наклеить специальный талон на дверь • согласно DIN 18650 покупатель должен мин. 1 раз в год проверять дверь на соответствие нормам и предписаниям производителя

TSA 325 NTСтены стакана и дверные створки • Стены стакана состоят из: • гнутого стекла «Триплекс» 10 mm прозрачное • панелей 22 мм с наполнителем • панелей 34 мм с наполнителем • другие виды стекла по запросу • Дверные створки: • жесткого каленного стекла 8/10 мм • поворотные, применимы на путях эвакуации

TSA 325 NTКрыша и потолочное покрытие • Потолочное покрытие: • Пыле защита в виде деревянной плиты 42 • Оптически выдержанные алюминиевые сектора 44 • Водоотталкивающий профиль с двумя стоками

TSA 325 NTПокраска и напольное кольцо • Поверхность окрашивания: • Порошковая покраска по RAL карте • Анодировка E6/EV1 • Анодировка по образцу заказчика • Напольное кольцо 360°:анодированная сталь (квадратная труба сечением 30 x 30 x 2), служит для выравнивания поверхности монтажа. Рекомендуется компанией ГЕЦЕ как важная часть правильного монтажа.

TSA 325 NTЗапирание и блокирование • Запирание и блокирование: • Ручное запирание ригельным замком • Электрическая тормозная шайба • Электромеханический замок • Ночные створки. Запирание при помощи полукруглых створок в ручном или автоматическом режиме, привод верхнеподвесной или напольное исполнение. Запирание ригельным замком или профильным цилиндром • Стекло «Триплекс» 10 мм прозрачное • Алюминиевые панели Ночные створки устанавливаются как с внутренней и наружной стороне двери. Автоматизация ночных створок: • Кнопка управления • Пакет аккумуляторов для аварийного открывания створок

TSA 325 NTДополнительные опции и возможности Опции • Дверные ручки по желанию клиента • Напольное покрытие • Декоративное совмещение с витражом • Программный переключатель с ключем • Инвалидная клавиша • Различные варианты освещения • Тепловая или водная завеса • Различные опции и специальные пожелания клиентов возможны !!!

TSA 325 NTОбъекты Mercedes-Benz Museum, Stuttgart TSA 325 A3 Стеклянная дверь в напольным приводом

TSA 325 NTReferenzen Verwaltungsgebäude Fein GmbH, Schwäbisch Gmünd TSA 325 M3 Стеклянная дверь

TSA 325 NTReferenzen Большое спасибо за Ваше Внимание! GEZE GmbH Bewegung mit System www.geze.com

TSA 325 NTReferenzen
