WebCam CMOS. 640 x 480. Imagem Original. Imagem tons de cinza. Média. Ruído Normalizado. - desvio padrão máximo = 6.72 - desvio padrão médio = 1.61. Auto-covariância normalizada. Câmera CCD. 640 x 480. Imagem Original. Média. Ruído Normalizado. - desvio padrao maximo = 54.02

khan
Download Presentation

WebCam CMOS

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

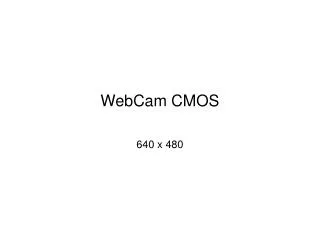

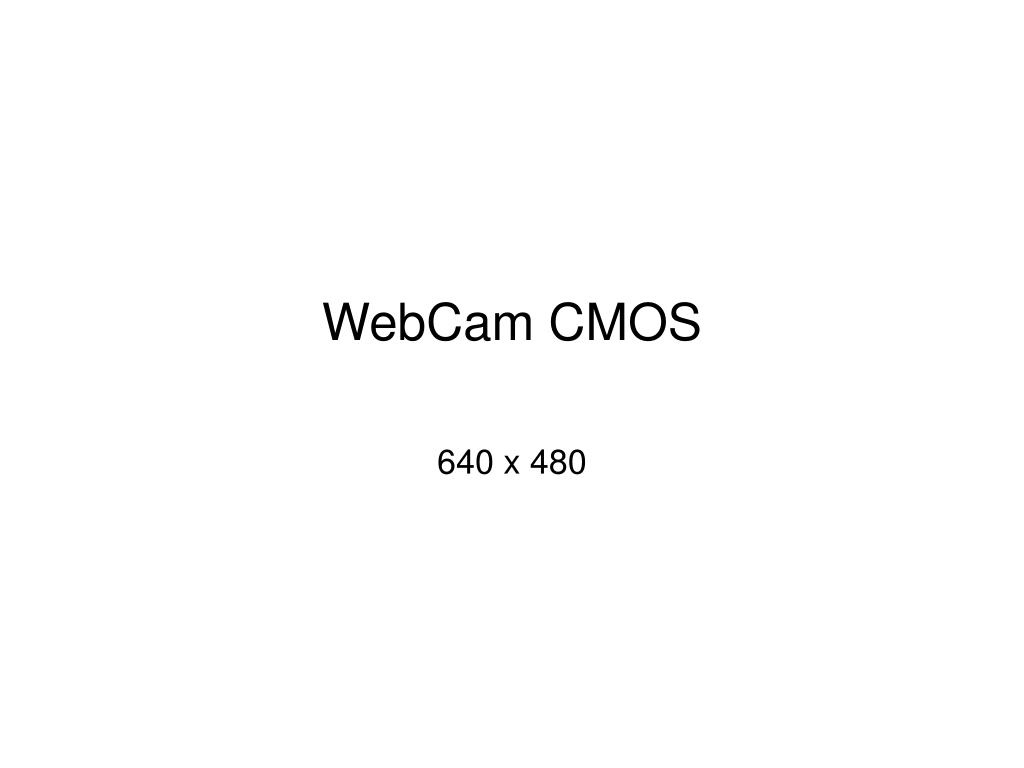

  1. WebCam CMOS 640 x 480

  2. Imagem Original

  3. Imagem tons de cinza

  4. Média

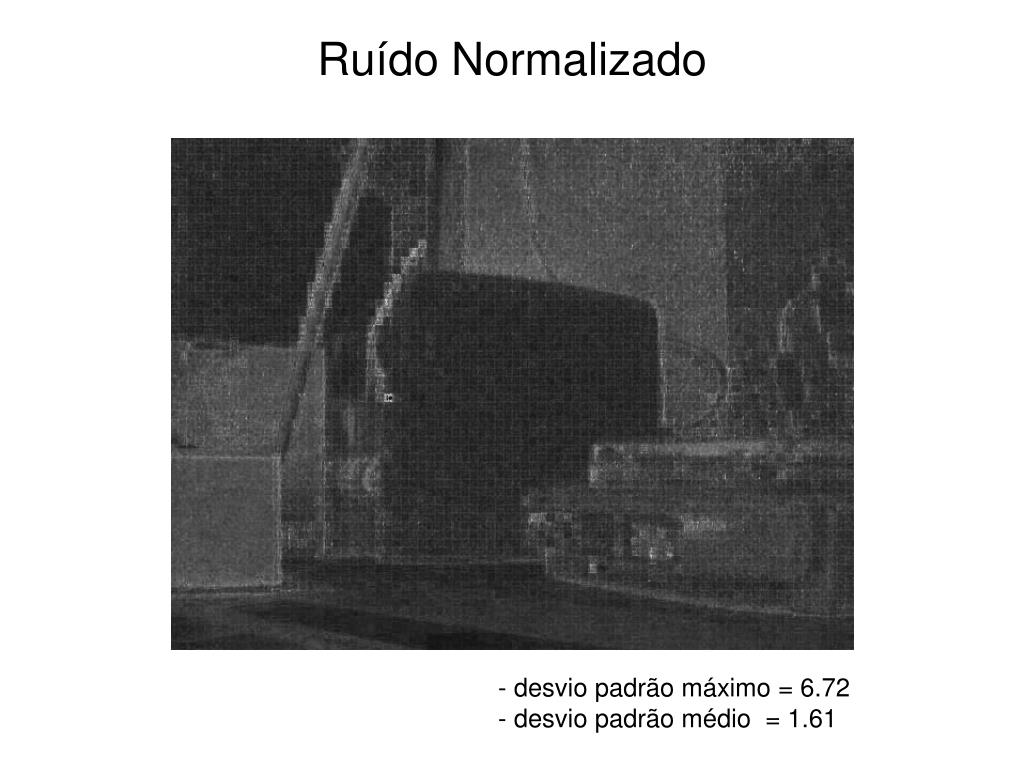

  5. Ruído Normalizado - desvio padrão máximo = 6.72 - desvio padrão médio = 1.61

  6. Auto-covariância normalizada

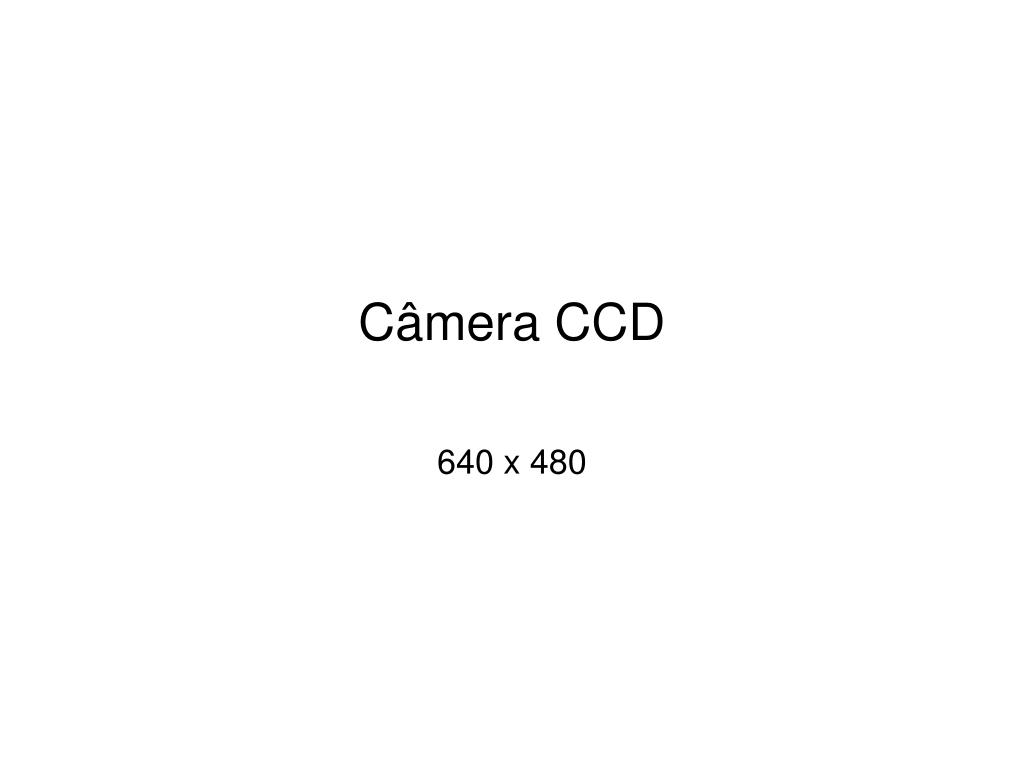

  7. Câmera CCD 640 x 480

  8. Imagem Original

  9. Média

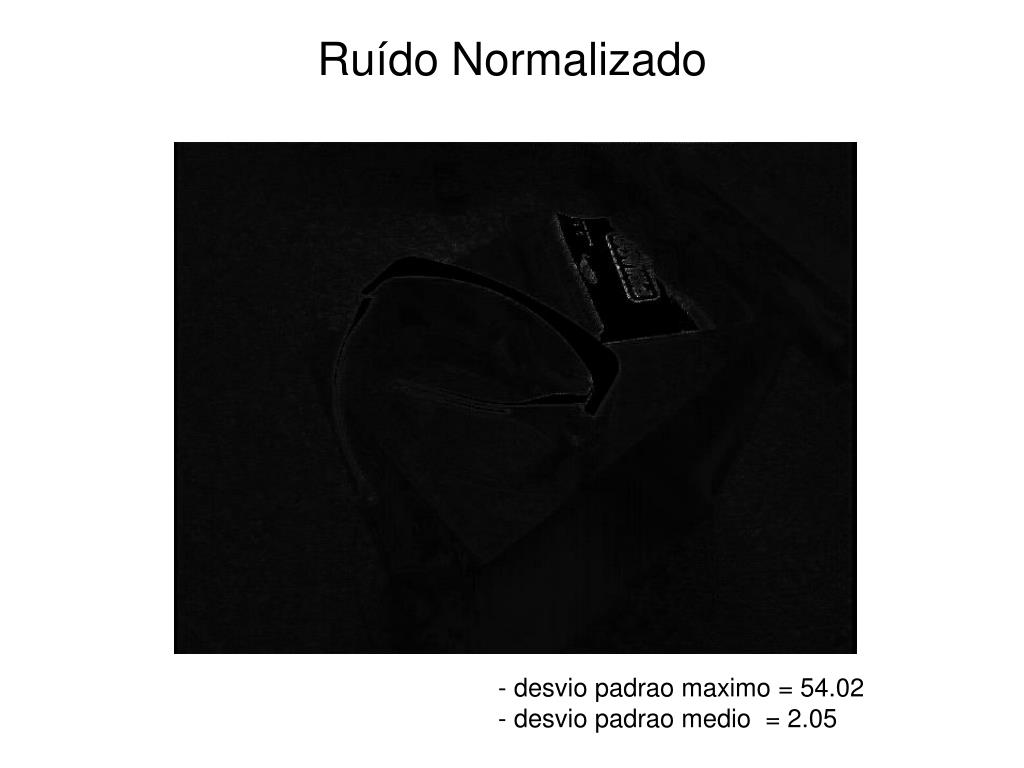

  10. Ruído Normalizado - desvio padrao maximo = 54.02 - desvio padrao medio = 2.05

  11. Auto-covariância normalizada

  12. Variação cos4(x)

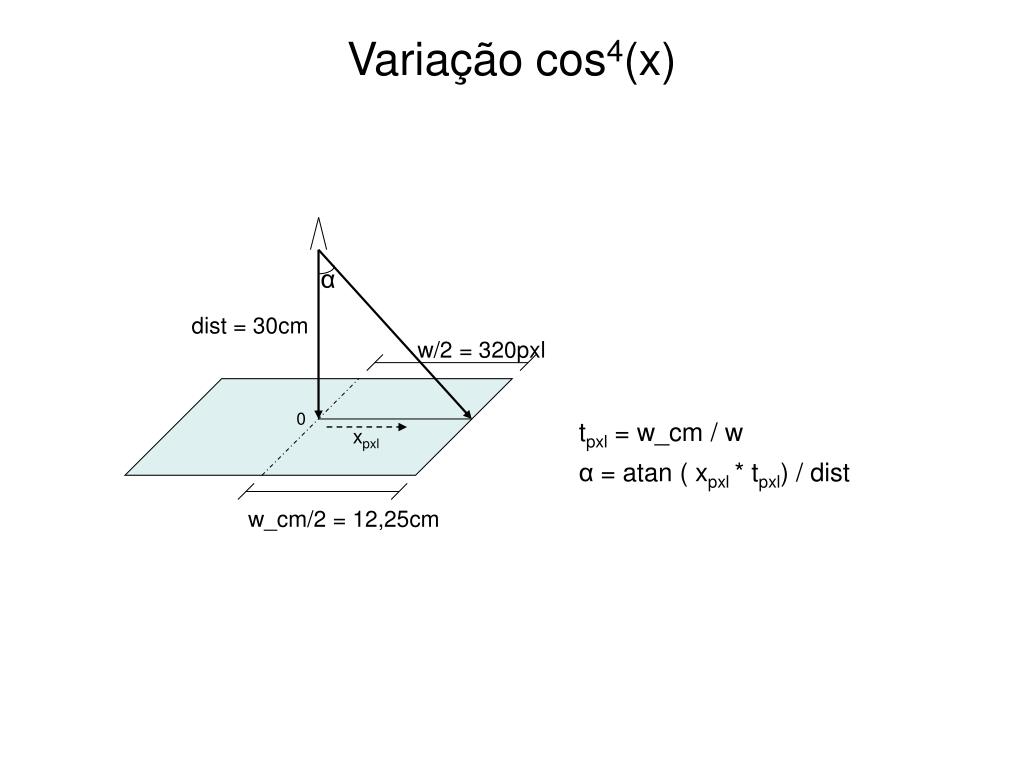

  13. α dist = 30cm w/2 = 320pxl 0 tpxl = w_cm / w xpxl α = atan ( xpxl * tpxl) / dist w_cm/2 = 12,25cm Variação cos4(x)

  14. Variação cos4(x)

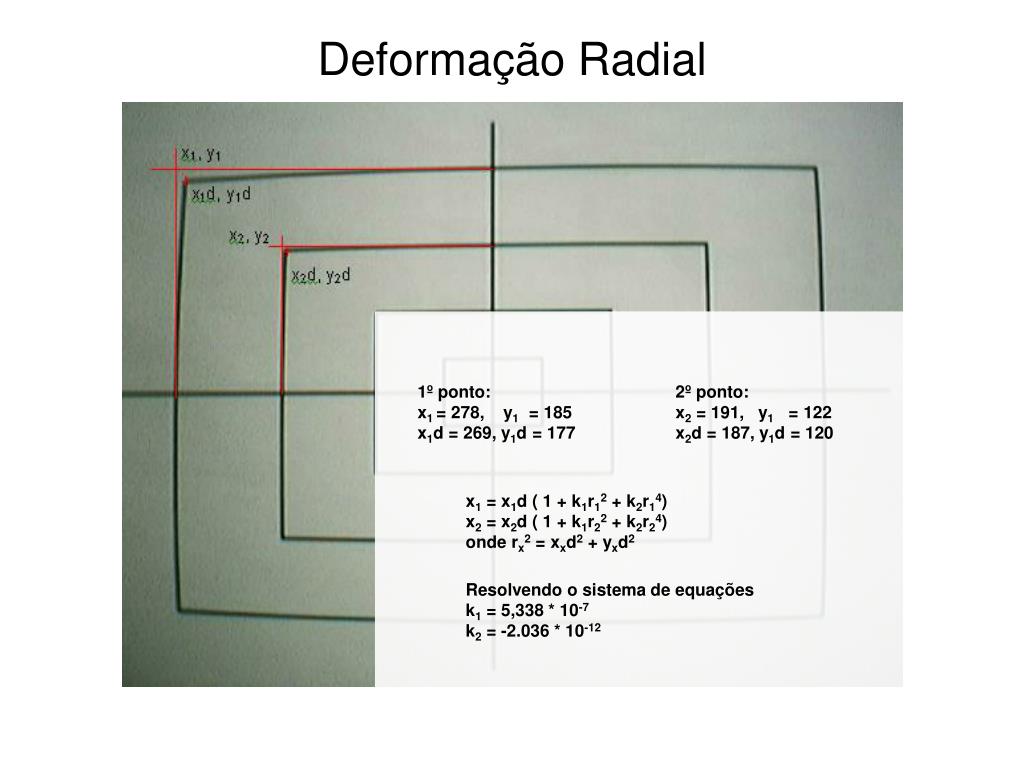

  15. 1º ponto: x1 = 278, y1 = 185 x1d = 269, y1d = 177 2º ponto: x2 = 191, y1 = 122 x2d = 187, y1d = 120 x1 = x1d ( 1 + k1r12 + k2r14) x2 = x2d ( 1 + k1r22 + k2r24) onde rx2 = xxd2 + yxd2 Resolvendo o sistema de equações k1 = 5,338 * 10-7 k2 = -2.036 * 10-12 Deformação Radial
