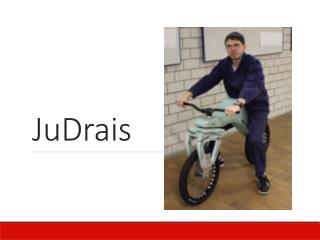

  1. JuDrais

  2. Gliederung • Aufgabenstellung • Stand der Technik • Lösungsvarianten & Entscheidung • Ausführung • Zusammenbau

  3. Aufgabenstellung • Jugenddraisine für 8-14 Jährige • höhenverstellbar in 2 cm Schritten • Baukastenprinzip

  4. Stand der Technik Erwachsenen Draisine: • CAD Daten • Projekt Mini Draisine: • Lagebuch • Konstruktion

  5. Lösungsvarianten • Einstellung der Grundrahmengröße • Verschiedene Felgengröße • Extrateil für Sattel

  6. Lösungsvarianten • Höhenverstellbare Radaufnahme

  7. Entscheidung • Kombination: • Einstellung der Grundrahmengröße (Faktor) • Höhenverstellbare Radaufnahme

  8. Ausführung Rahmen →Skalierungsfaktor: 0,87

  9. Ausführung Höhenverstellung Aufnahme Fixierrahmen Verschiebeplatte hinten

  10. Bauteilbeschaffung • Zukaufteile: • Lenkapparat • Bremsapparat • Radlaufsatz • Faser & Laminier Material Eigenproduktion: • Schablonen • Aufnahmen • Verschiebeplatte • Fixierrahmen

  11. Rechnungen • Lagerkräfte (statisch) • Laminat (statisch) • Rahmen • Streben hinten S = 5,8 Bremsvorgang Verstellplatte S = 1,875

  12. Zusammenbau

  13. Zusammenbau

  14. Laminieren

  15. Verstellsystemmit Bremse

  16. Größte Einstellung

  17. Kleinste Einstellung

  18. Fuhrpark der HsKA

  19. Das Team
