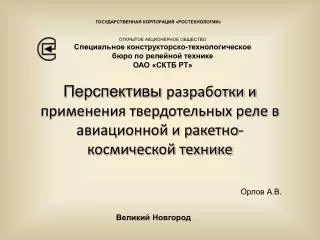

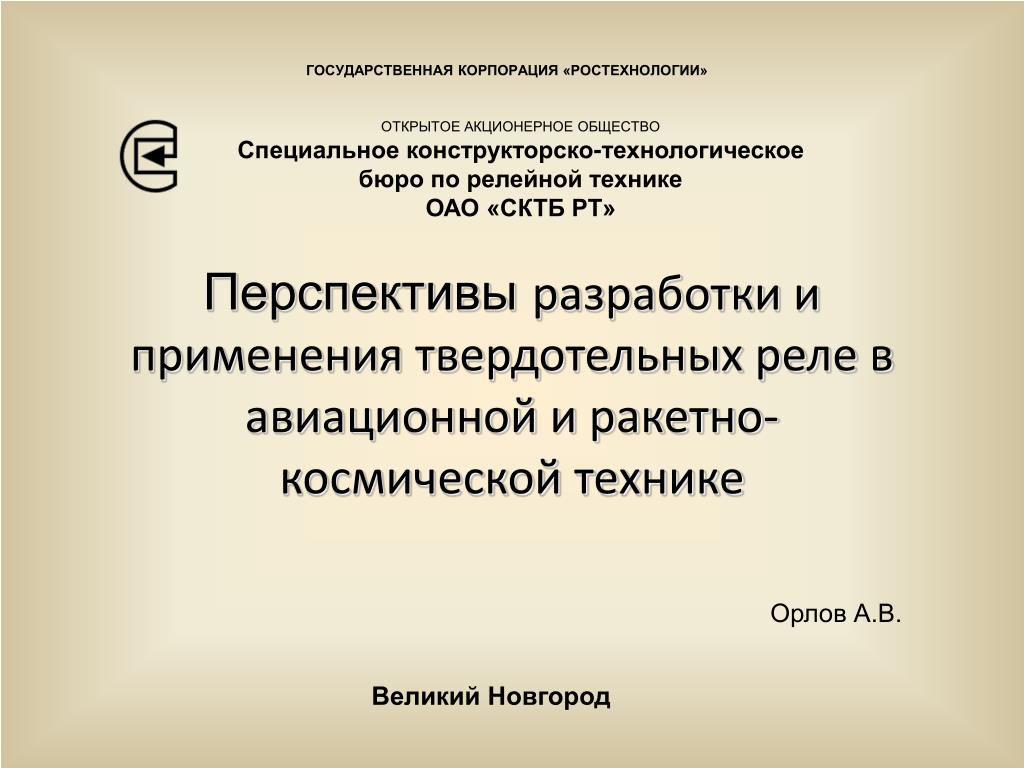

ГОСУДАРСТВЕННАЯ КОРПОРАЦИЯ «РОСТЕХНОЛОГИИ»

ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО

Специальное конструкторско-технологическое

бюро по релейной технике

ОАО «СКТБ РТ»

Перспективы разработки и применения твердотельных реле в авиационной и ракетно-космической технике

Орлов А.В.

Великий Новгород

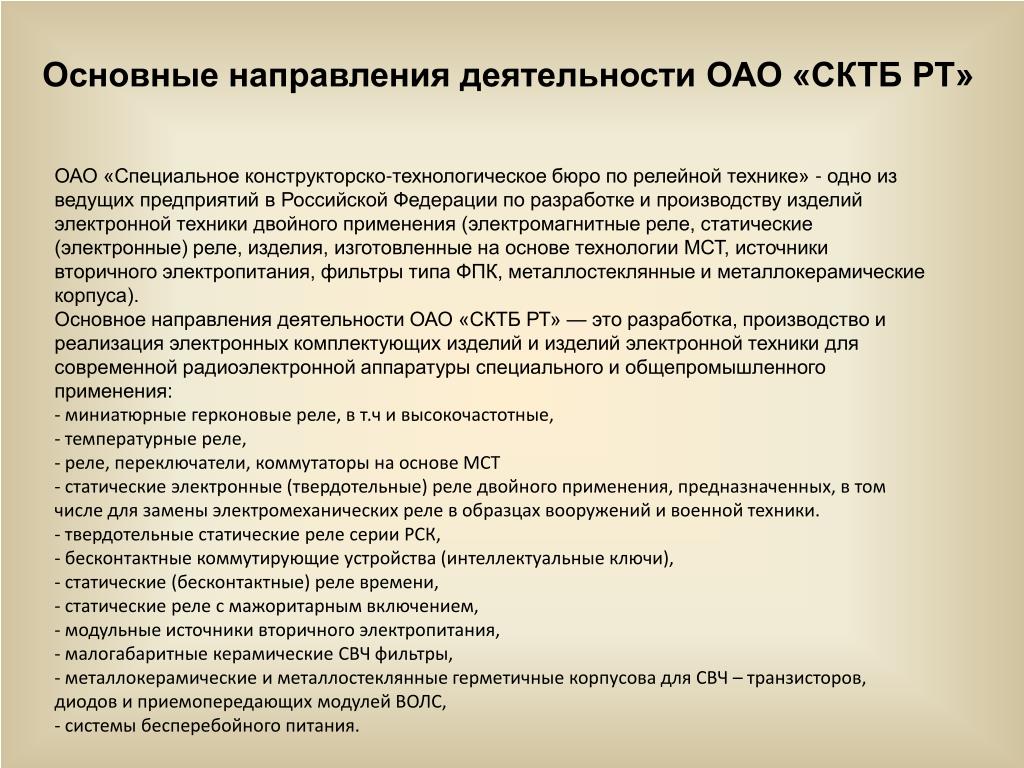

Основные направления деятельности ОАО «СКТБ РТ»

  • ОАО «Специальное конструкторско-технологическое бюро по релейной технике» - одно из ведущих предприятий в Российской Федерации по разработке и производству изделий электронной техники двойного применения (электромагнитные реле, статические (электронные) реле, изделия, изготовленные на основе технологии МСТ, источники вторичного электропитания, фильтры типа ФПК, металлостеклянные и металлокерамические корпуса).

  • Основное направления деятельности ОАО «СКТБ РТ» — это разработка, производство и реализация электронных комплектующих изделий и изделий электронной техники для современной радиоэлектронной аппаратуры специального и общепромышленного применения:

  • - миниатюрные герконовые реле, в т.ч и высокочастотные,

  • - температурные реле,

  • реле, переключатели, коммутаторы на основе МСТ

  • статические электронные (твердотельные) реле двойного применения, предназначенных, в том числе для замены электромеханических реле в образцах вооружений и военной техники.

  • - твердотельные статические реле серии РСК,

  • - бесконтактные коммутирующие устройства (интеллектуальные ключи),

  • - статические (бесконтактные) реле времени,

  • - статические реле с мажоритарным включением,

  • модульные источники вторичного электропитания,

  • - малогабаритные керамические СВЧ фильтры,

  • - металлокерамические и металлостеклянные герметичные корпусова для СВЧ – транзисторов, диодов и приемопередающих модулей ВОЛС,

  • - системы бесперебойного питания.


ОБЛАСТИ ПРИМЕНЕНИЯ ИЗДЕЛИЙ РЕЛЕЙНОЙ ТЕХНИКИ

Космическая связь

Бронетанковая техника

Авиация

Беспилотные средства

Радионавигация

РЛС

Измерительная техника

ВМФ

Системы наведения

Пусковые установки

Подводный флот

Управляемые снаряды


Направления разработок ОАО «СКТБ РТ»

Слаботочные электромагнитные реле

Герконовые

реле

Микрореле на основе технологии МЭМС

Твердотельные

реле

Мощные герконовые реле

СВЧ реле

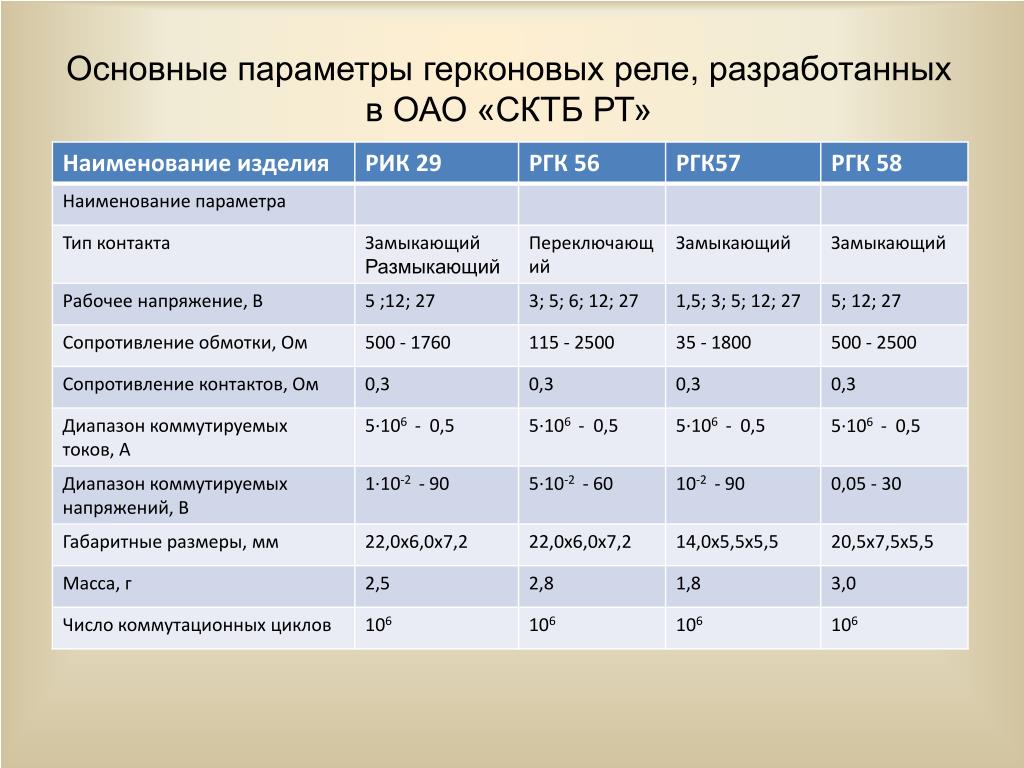

Основные параметры герконовых реле, разработанных в ОАО «СКТБ РТ»


Электростатические МЭМС реле реле

Напряжение управления – 5 - 80 В

Коммутируемый ток - 1∙109 - 100мА

Коммутируемое напряжение – 10-6- 60 В

Сопротивление контактов – 0,25 Ом

Число коммутационных циклов – 107

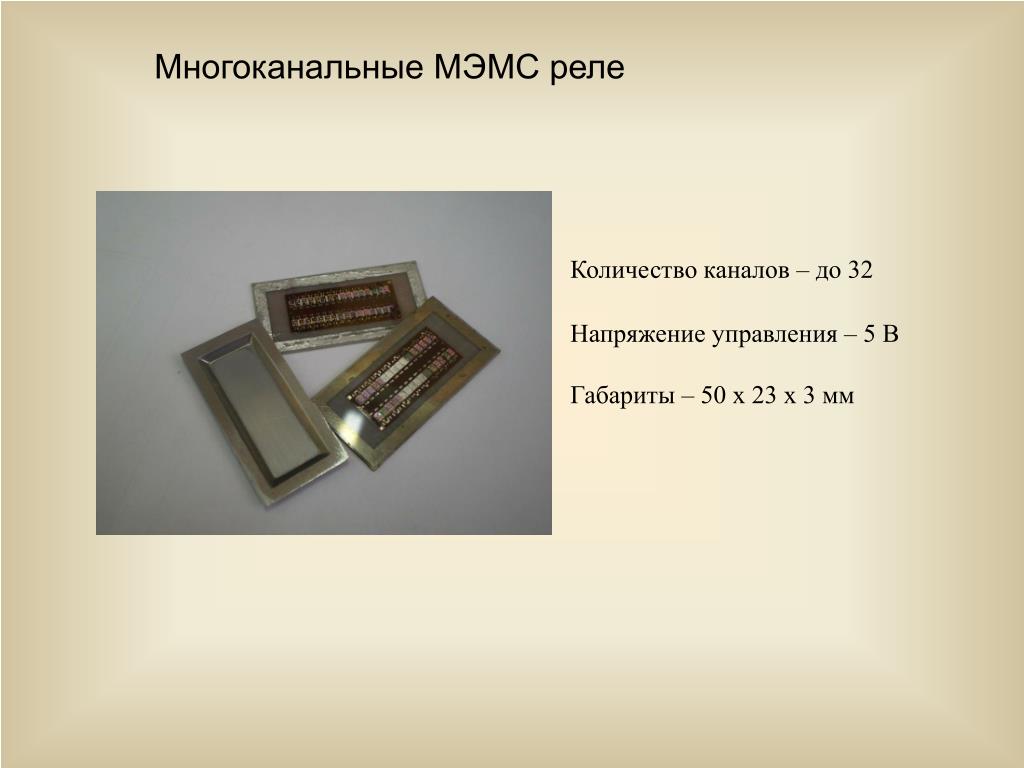

Многоканальные МЭМС реле реле

Количество каналов – до 32

Напряжение управления – 5 В

Габариты – 50 х 23 х 3 мм

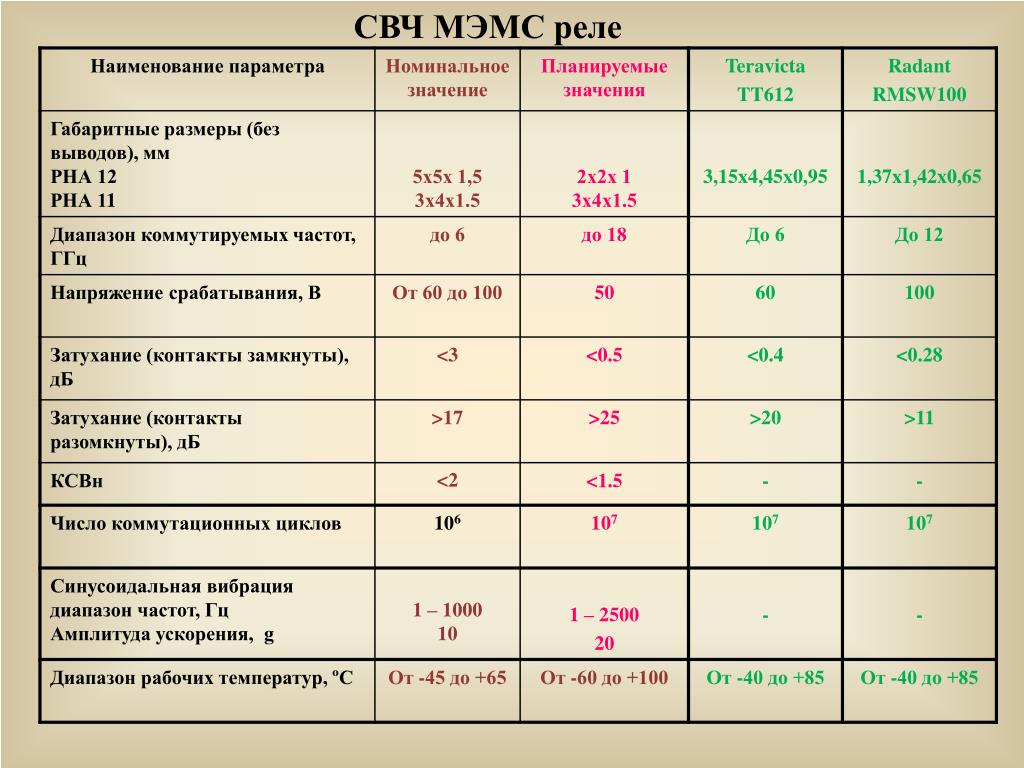

СВЧ реле реле

  • диапазон коммутируемых частот – до 6 ГГц;

  • коммутируемая мощность – до 1 Вт

  • масса – до 0.05 г.

  • габаритные размеры – 5х5х1.2

  • число коммутационных - 106

РНА 12

  • диапазон коммутируемых частот – до 18 ГГц;

  • коммутируемая мощность – до 1 Вт

  • масса – до 0.03 г.

  • габаритные размеры – 2х2х1.0

  • число коммутационных циклов - 107

ОКР «Микрос-3»

  • диапазон коммутируемых частот – до 500 МГц;

  • коммутируемая мощность – до 5 Вт

  • коммутируемый ток – 4 А

  • масса – до 15 г.

  • габаритные размеры – 24,5х13,5х13,5

  • две группы переключающих контактов

ОКР «Аппарат-2»

  • диапазон коммутируемых частот – от 900 до 2000 МГц;

  • коммутируемая мощность – до 1 Вт

  • коммутируемый ток – до 0,25 А

  • масса – до 2 г.

  • габаритные размеры – 18,3х6,2х6,6

РГА 13



Мощные герконовые реле реле

  • рабочее напряжение – 5; 12; 27, В;

  • коммутируемый ток – 0,05 – 3 А;

  • коммутируемое напряжение – 15 – 250 В;

  • - диапазон рабочих температур – от -60 до +85 ºС

  • срок службы – 20 лет

ОКР «Аппарат -2»

  • рабочее напряжение – 5; 12; 27, 60 В;

  • коммутируемый ток – до 3 А;

  • коммутируемое напряжение – до 1000 В;

  • сопротивление обмотки – 500 – 2500 Ом

  • диапазон рабочих температур – от -60 до +85 ºС

  • срок службы – 20 лет

ОКР «Сила»

  • рабочее напряжение – 5; 12; 27, В;

  • коммутируемый ток – до 10 А;

  • коммутируемое напряжение – 12 – 220 В;

  • сопротивление обмотки – 1200

  • диапазон рабочих температур – от -60 до +85 ºС

  • срок службы – 20 лет

ОКР «Мощность»

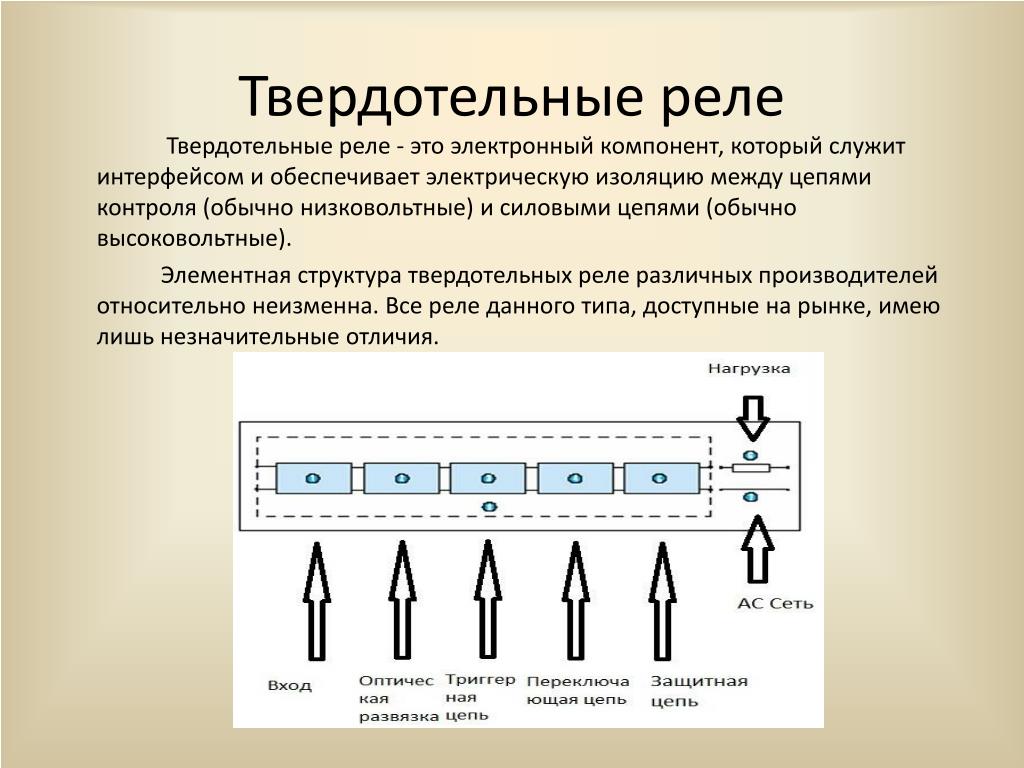

Твердотельные реле реле

Твердотельные реле - это электронный компонент, который служит интерфейсом и обеспечивает электрическую изоляцию между цепями контроля (обычно низковольтные) и силовыми цепями (обычно высоковольтные).

Элементная структура твердотельных реле различных производителей относительно неизменна. Все реле данного типа, доступные на рынке, имею лишь незначительные отличия.

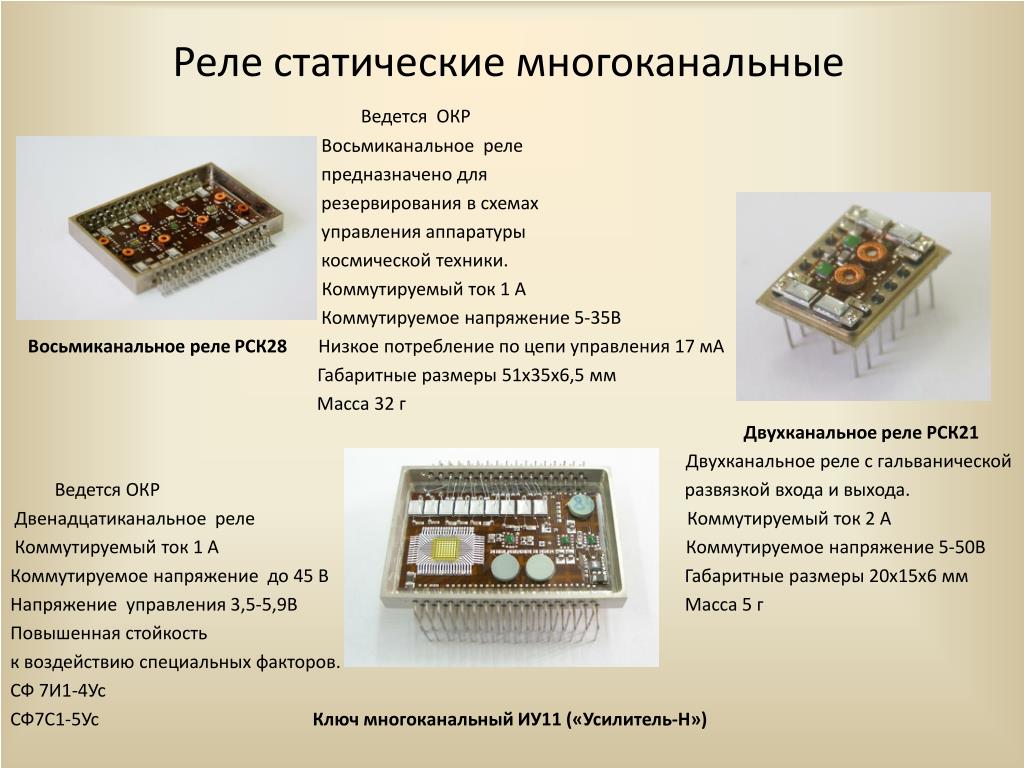

Реле статические многоканальные реле

Ведется ОКР

Восьмиканальное реле

предназначено для

резервирования в схемах

управления аппаратуры

космической техники.

Коммутируемый ток 1 А

Коммутируемое напряжение 5-35В

Восьмиканальное реле РСК28Низкое потребление по цепи управления 17 мА

Габаритные размеры 51х35х6,5 мм

Масса 32 г

Двухканальное реле РСК21

Двухканальное реле с гальванической

Ведется ОКР развязкой входа и выхода.

Двенадцатиканальное реле Коммутируемый ток 2 А

Коммутируемый ток 1 А Коммутируемое напряжение 5-50В

Коммутируемое напряжение до 45 В Габаритные размеры 20х15х6 мм

Напряжение управления 3,5-5,9В Масса 5 г

Повышенная стойкость

к воздействию специальных факторов.

СФ 7И1-4Ус

СФ7С1-5Ус Ключ многоканальный ИУ11 («Усилитель-Н»)


Реле статические мажоритированные

Реле с функцией мажоритарного

управления по входу (два из трех)

коммутирует электрические цепи

постоянного тока напряжением до 50В

и током коммутации до 2А.

Напряжение управления 3,5-9В

Габаритные размеры 35х25х5,5 мм

Реле статическое РСК16 исполнения -03 Масса 20 г

Реле статическое РСК16 исполнения -10

Реле с функцией мажоритарного Реле с функцией мажоритарного

управления по входу (два из трех). Управления по входу (два из трех)

Напряжение 50В коммутирует электрические цепи

Ток коммутации 1А постоянного тока напряжением

Напряжение управления 27В до 50В и током коммутации до 6А.

Габаритные размеры 35х25х6,5мм Напряжение управления 3,75-7В

Масса 20 г Габаритные размеры 41х36х8 мм

Реле статическое РСК25

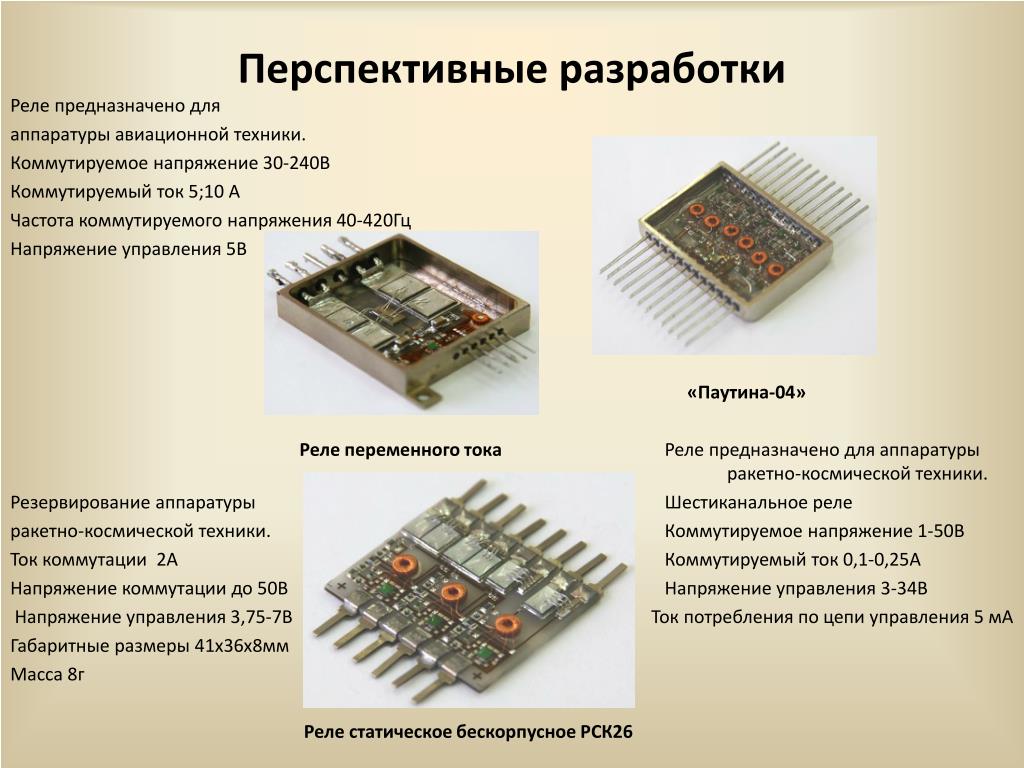

Перспективные разработки мажоритированные

Реле предназначено для

аппаратуры авиационной техники.

Коммутируемое напряжение 30-240В

Коммутируемый ток 5;10 А

Частота коммутируемого напряжения 40-420Гц

Напряжение управления 5В

«Паутина-04»

Реле переменного тока Реле предназначено для аппаратуры ракетно-космической техники.

Резервирование аппаратуры Шестиканальное реле

ракетно-космической техники. Коммутируемое напряжение 1-50В

Ток коммутации 2А Коммутируемый ток 0,1-0,25А

Напряжение коммутации до 50В Напряжение управления 3-34В

Напряжение управления 3,75-7В Ток потребления по цепи управления 5 мА

Габаритные размеры 41х36х8мм

Масса 8г

Реле статическое бескорпусное РСК26

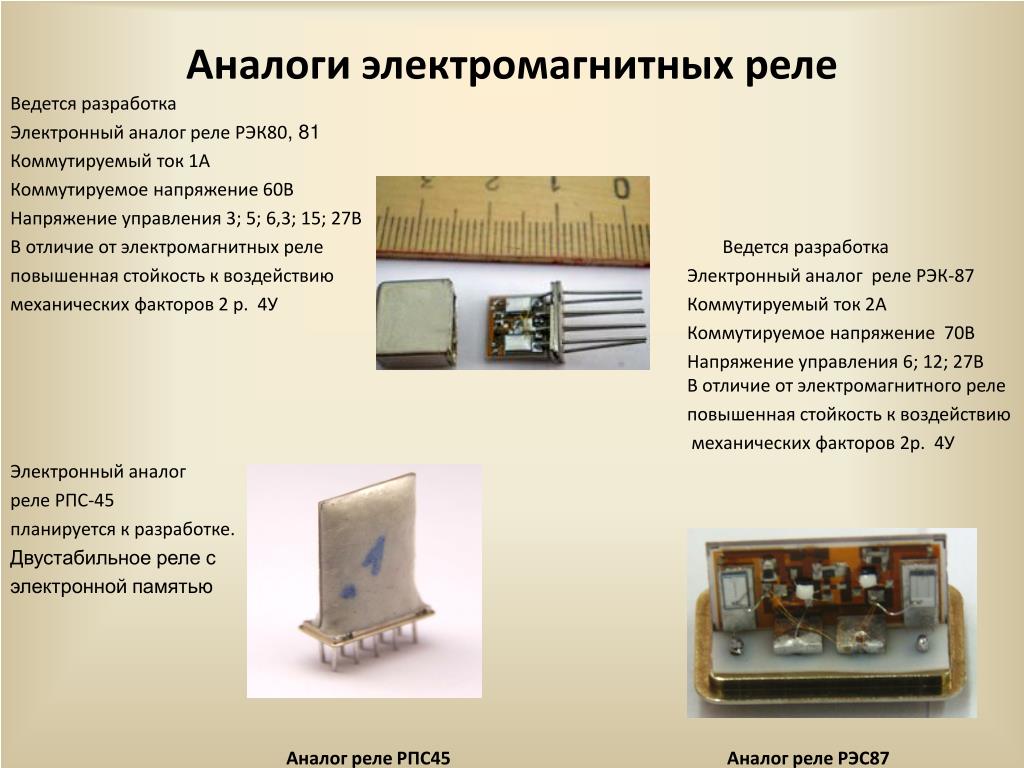

Аналоги электромагнитных реле мажоритированные

Ведется разработка

Электронный аналог реле РЭК80, 81

Коммутируемый ток 1А

Коммутируемое напряжение 60В

Напряжение управления 3; 5; 6,3; 15; 27В

В отличие от электромагнитных реле Ведется разработка

повышенная стойкость к воздействию Электронный аналог реле РЭК-87

механических факторов 2 р. 4У Коммутируемый ток 2А

Аналог реле РЭК80 Коммутируемое напряжение 70В

Напряжение управления 6; 12; 27В В отличие от электромагнитного реле

повышенная стойкость к воздействию

механических факторов 2р. 4У

Электронный аналог

реле РПС-45

планируется к разработке.

Двустабильное реле с

электронной памятью

Аналог реле РПС45Аналог реле РЭС87

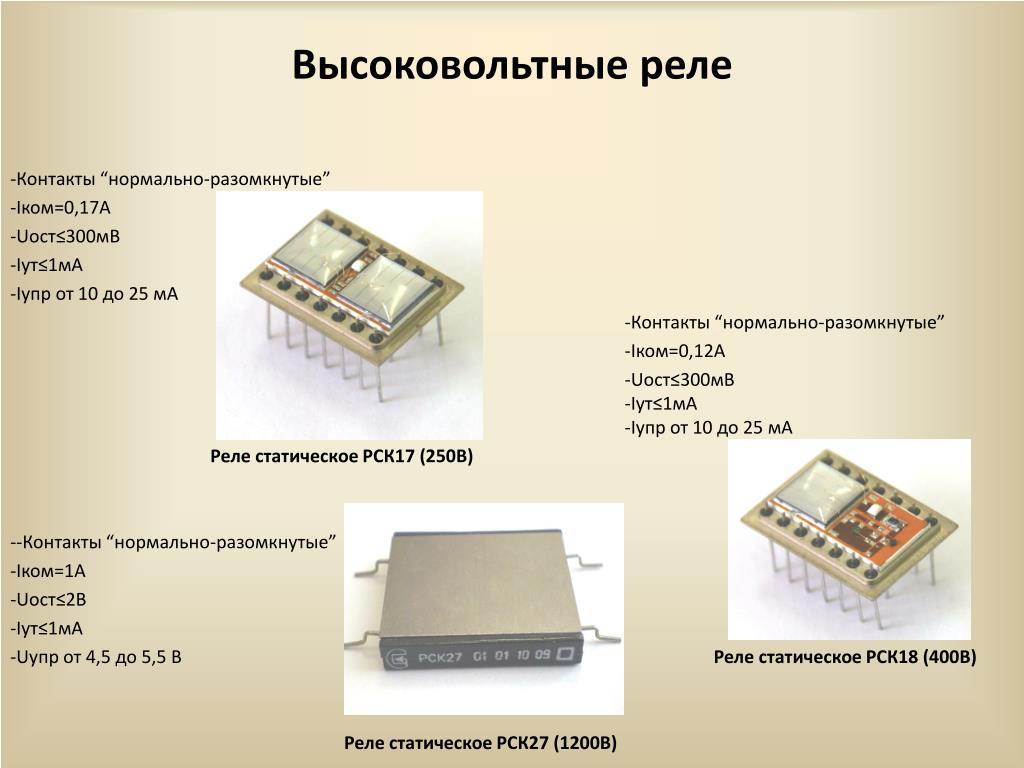

Высоковольтные реле мажоритированные

-Контакты “нормально-разомкнутые”

-Iком=0,17А

-Uост≤300мВ

-Iут≤1мА

-Iупр от 10 до 25 мА

-Контакты “нормально-разомкнутые”

-Iком=0,12А

-Uост≤300мВ -Iут≤1мА -Iупр от 10 до 25 мА

Реле статическое РСК17 (250В)

--Контакты “нормально-разомкнутые”

-Iком=1А

-Uост≤2В

-Iут≤1мА

-Uупр от 4,5 до 5,5 В Реле статическое РСК18 (400В)

Реле статическое РСК27 (1200В)


Технический уровень статических реле производства ОАО "СКТБ РТ" в сравнении с ведущими зарубежными фирмами (International Rectifier, Leach International, Micropac Industries Inc., Teledyne Relays)

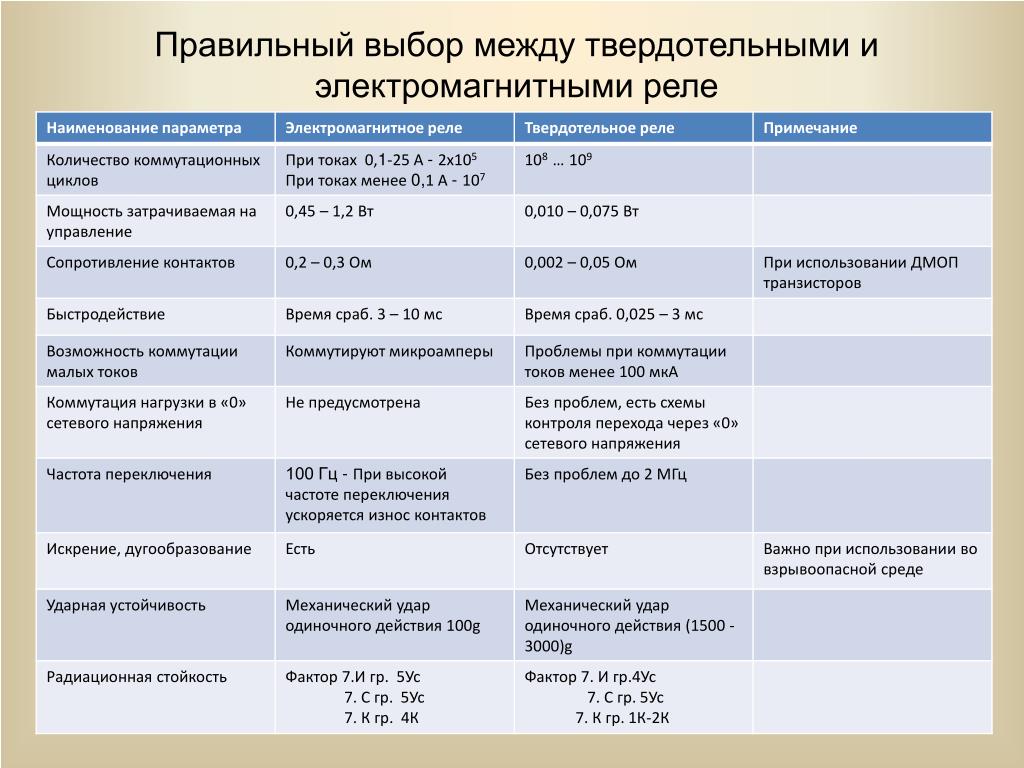

Правильный выбор между твердотельными и электромагнитными реле


Контактная информация твердотельными и электромагнитными реле

ОАО «Специальное конструкторско-технологическое

бюро по релейной технике»

(ОАО «СКТБ РТ»)

Россия, 173021, Великий Новгород, ул. Нехинская, 55

Тел. :(8162) 62-17-35; факс: (8162) 61-62-58

Конт. тел.: (8162) 62-90-42; (8162) 62-90-65

http://sktb-relay.ru

E-mail: [email protected]
