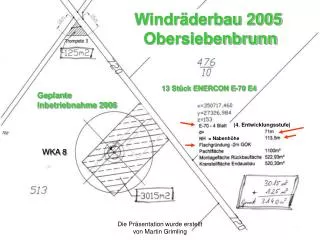

1. Windräderbau 2005 Obersiebenbrunn Geplante Inbetriebnahme 2006 13 Stück ENERCON E-70 E4 (4. Entwicklungsstufe) 1 = Nabenhöhe WKA 8 Die Präsentation wurde erstellt von Martin Grimling

2. Die Präsentation wurde erstellt von Martin Grimling

3. Die Präsentation wurde erstellt von Martin Grimling

4. Aushub • Anlage 8 Die Präsentation wurde erstellt von Martin Grimling

5. Die Präsentation wurde erstellt von Martin Grimling

6. Erstellung der Bewehrung Anlage9 Die Präsentation wurde erstellt von Martin Grimling

7. Die Präsentation wurde erstellt von Martin Grimling

8. Die Präsentation wurde erstellt von Martin Grimling

9. Die Präsentation wurde erstellt von Martin Grimling

10. Flachgründung Die Präsentation wurde erstellt von Martin Grimling

11. Die Präsentation wurde erstellt von Martin Grimling

12. Kabeleinführungen Die Präsentation wurde erstellt von Martin Grimling

13. Spannkeller (für Stahlseile) bzw. Kabelkeller Die Präsentation wurde erstellt von Martin Grimling

14. Beginn der Aufstellung (Nabenhöhe 113,5 m) Die Präsentation wurde erstellt von Martin Grimling

15. 3,82 m Die Präsentation wurde erstellt von Martin Grimling

16. Die Präsentation wurde erstellt von Martin Grimling

17. Antransport unterer Teile(ab 4. „Etage“) Die Präsentation wurde erstellt von Martin Grimling

18. Die Präsentation wurde erstellt von Martin Grimling

19. Die Präsentation wurde erstellt von Martin Grimling

20. „Metallkreuz“ zur exakten waagrechtenEinrichtung und Zusammenführung Der Halbschalenelemente Die Präsentation wurde erstellt von Martin Grimling

21. Die Präsentation wurde erstellt von Martin Grimling

22. Kran aufstellen (Bauhöhe bis ca. 85 m) Die Präsentation wurde erstellt von Martin Grimling

23. Montagebühne „SCANCLIMBER“ Die Präsentation wurde erstellt von Martin Grimling

24. Die Präsentation wurde erstellt von Martin Grimling

25. Die Präsentation wurde erstellt von Martin Grimling

26. Extrem harte Klebe- und Dichtungsmasse (2 Komponenten) Die Präsentation wurde erstellt von Martin Grimling

27. Die Präsentation wurde erstellt von Martin Grimling

28. Die Präsentation wurde erstellt von Martin Grimling

29. 3,82 m Die Präsentation wurde erstellt von Martin Grimling

30. Kran verlängern Anlage 9 Die Präsentation wurde erstellt von Martin Grimling

31. Die Präsentation wurde erstellt von Martin Grimling

32. Die Präsentation wurde erstellt von Martin Grimling

33. Seiltrommel Die Präsentation wurde erstellt von Martin Grimling

34. Erwartete Lebensdauer: • Stahlbetonturm 40 Jahre • Stahlelemente, Rotor und Rotorblätter 20 – 25 Jahre Die Präsentation wurde erstellt von Martin Grimling

35. Ab ca. 80 m Verankerung mit Stahlseilen in der Turmwand(je nach Bauhöheeventuell schon ab ca. 40 m) 84,17 m Betonfertigteilturm Elemente aus Stahlbeton (Zulieferung aus Bratislava) Es fehlen noch ein 3m und ein 25m Stahlelement Die Präsentation wurde erstellt von Martin Grimling

36. Stahlseile für den Hilfslift zur Verspachtelung und Bemalung der Innenwände sowie Endmontage der Aufstiegsleiter ... Die Präsentation wurde erstellt von Martin Grimling

37. Stahlebene Stahlbetonteil Innenansicht gezoomt (300 mm Brennweite) - leider etwas verwackelt! Die Präsentation wurde erstellt von Martin Grimling

38. ENERCON E-70 2.000 KW 3 Rotorblätter (4. Entwicklungsstufe) Gewicht mit Rotorblätter 70 – 75 t Die Präsentation wurde erstellt von Martin Grimling

39. Nennleistung: 2.000 kW Rotordurchmesser: 71 m Nabenhöhe: 113,5 m Fertigteilbetonturm (84m) undStahlrohrturm (28m) Getriebelos, variable DrehzahlEinzelblattverstellung Luvläufer mit aktiver Blatt-verstellung Drehrichtung: Uhrzeigersinn Blattanzahl: 3 (4. Entw.-Stufe) Blattmaterial: GFK (Epoxid-harz) Drehzahl: 6 – 21,5 U/min Einschaltgeschw.: 2,5 m/s Nenngeschw.: 12,5 m/s Abschaltgeschw.: 28 – 34 m/s Einzelblattverstellsystem, jeRotorblatt 1 autarkes Stellsystem mit Notversorgung Nabe: starr Hauptlager: 2-reihiges Kegelrollenlager / Zylinderrollenlager Generator: direktgetriebenerENERCON Ringgenerator Netzeinspeisung: ENERCONWechselrichter (400 V / 20 kV) Bremssystem: 3 autarke Blatt-verstellsysteme mit NotversorgungRotorhaltebremse, Rotorarretierung Windnachführung: aktiv über Stell-getriebe, lastabhängige Dämpfung Fernüberwachung: ENERCONSCADA Schallleistungspegel: 102 dB (A)(prognostiziert) Wichtige Technische Daten ENERCON E-70 Die Präsentation wurde erstellt von Martin Grimling

40. Berechnete Leistungskennlinien ENERCON E-70 E4 2.000 KW Die Präsentation wurde erstellt von Martin Grimling

41. Kabelquerschnitte: 150 mm²: 20 kV Leitung bis 3 Windräder 240 mm²: 20 kV Leitung bis zu 6 Windräder 400 mm²: 20 kV Leitung für 8 Windräder 2 x 500 mm²: 20 kV Leitung (zur Einspeisung) Die Präsentation wurde erstellt von Martin Grimling

42. Die Präsentation wurde erstellt von Martin Grimling

43. Aufbau Großkran 11.1.2006 Gegengewichte 182 t Die Präsentation wurde erstellt von Martin Grimling

44. Endstück (Stahl) 25 m Die Präsentation wurde erstellt von Martin Grimling

45. Gondel (Maschinenhaus) zusammenstellen – 18.1.2006 Die Präsentation wurde erstellt von Martin Grimling

46. Rotorkern (Nabe) Die Präsentation wurde erstellt von Martin Grimling

47. Die Präsentation wurde erstellt von Martin Grimling

48. Die Präsentation wurde erstellt von Martin Grimling

49. 21.1.2006 Die Präsentation wurde erstellt von Martin Grimling

50. Rotor Die Präsentation wurde erstellt von Martin Grimling
