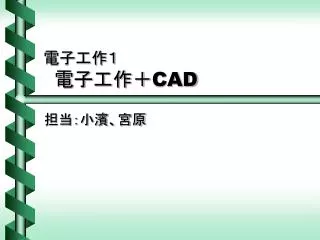

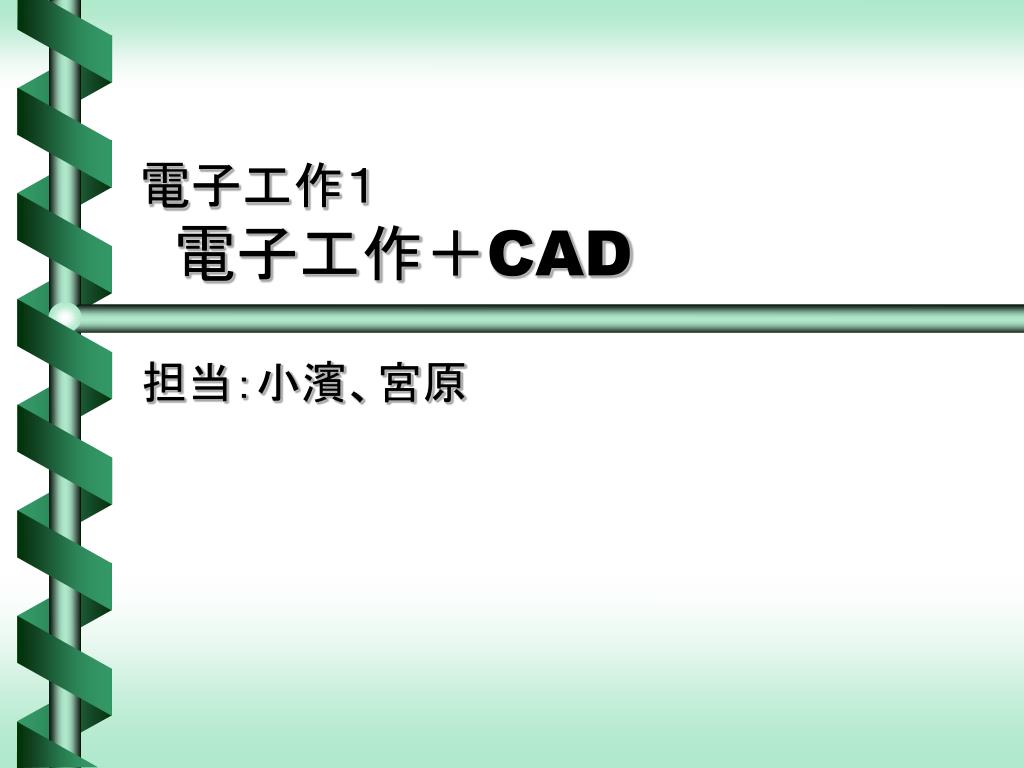

  1. 電子工作１電子工作＋CAD 担当：小濱、宮原

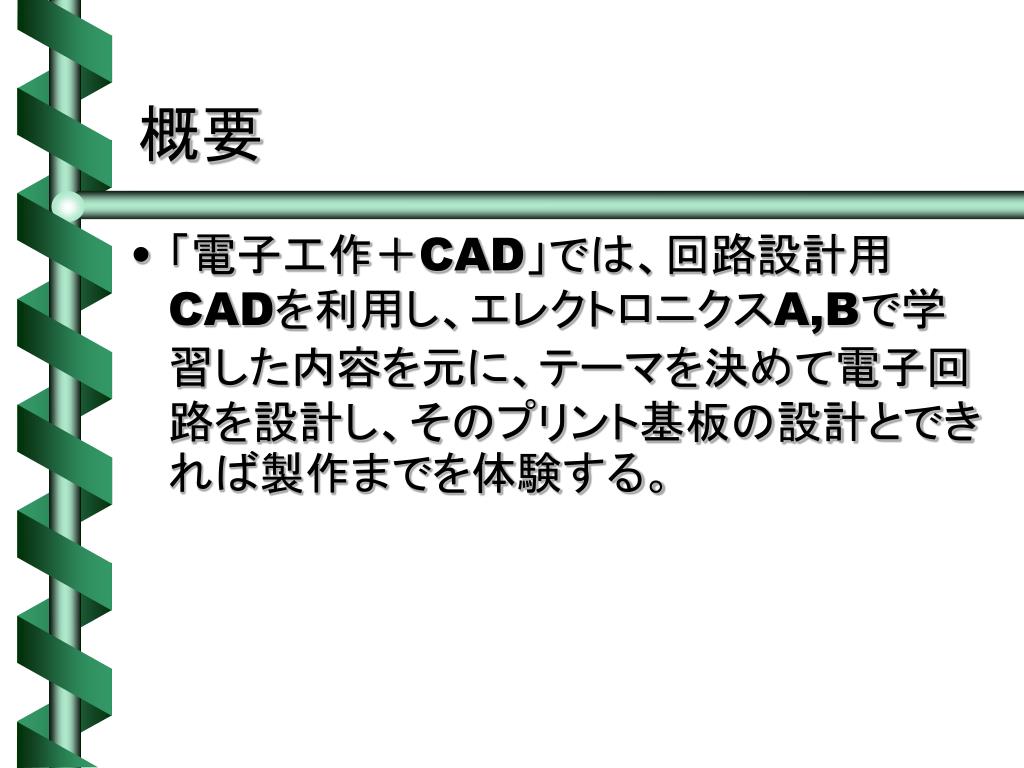

  2. 概要 • 「電子工作＋CAD」では、回路設計用CADを利用し、エレクトロニクスA,Bで学習した内容を元に、テーマを決めて電子回路を設計し、そのプリント基板の設計とできれば製作までを体験する。

  3. ハード・ソフト • ソフトウェア • 回路図用CAD （選定中） • 基板用CAD PCBE（フリーソフト） • 基板製作用 • ライトボックス • 小型ドリル • はんだごて

  4. スケジュール 回路図、基板用CADのインストール 回路図、配線図の作成 プリント基板の作成 組み立て 発表会・レポート提出

  5. 回路図作成 回路図CAD

  6. 配線図作成 回路図CAD

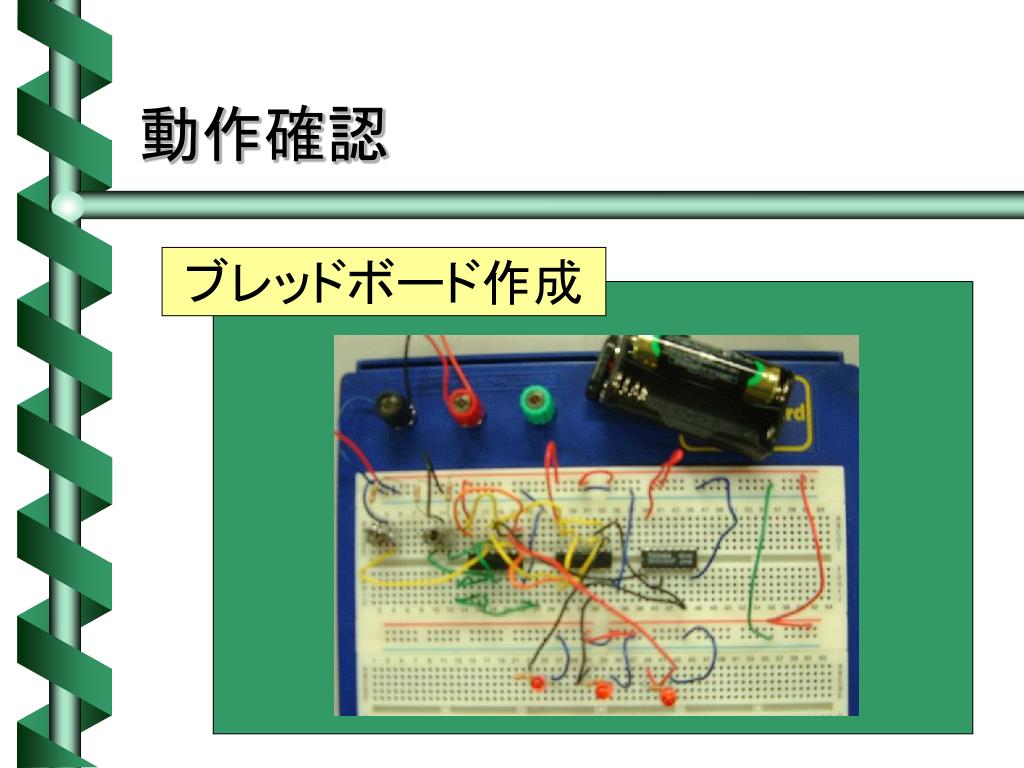

  7. 動作確認 ブレッドボード作成

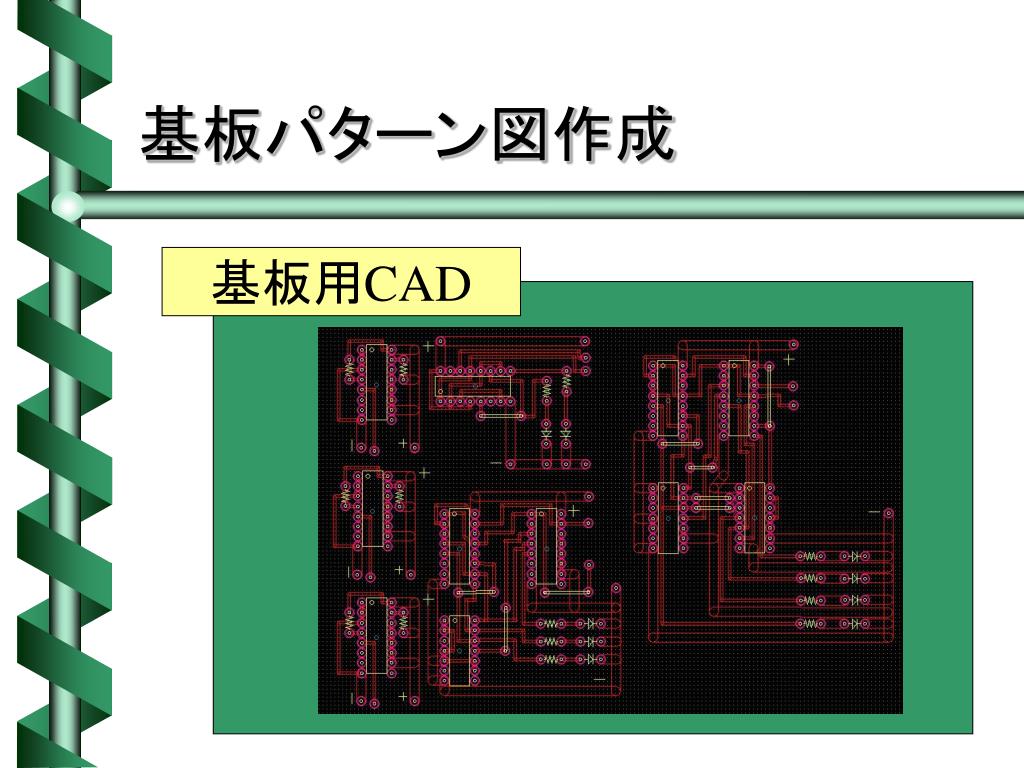

  8. 基板パターン図作成 基板用CAD

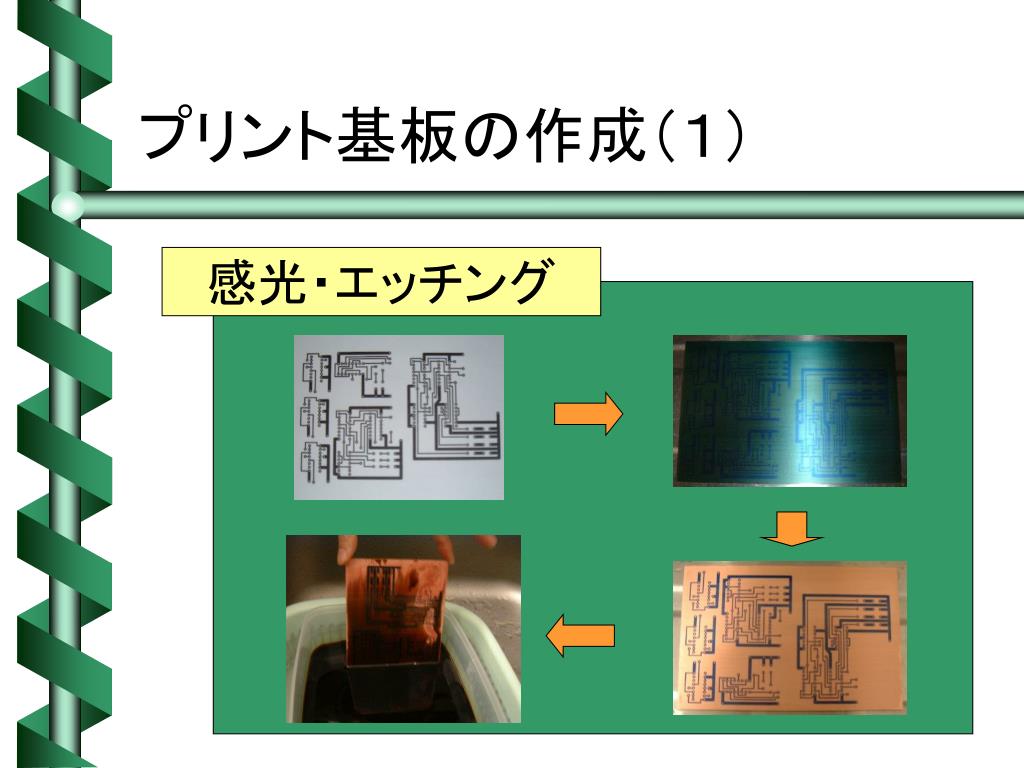

  9. プリント基板の作成（１） 感光・エッチング

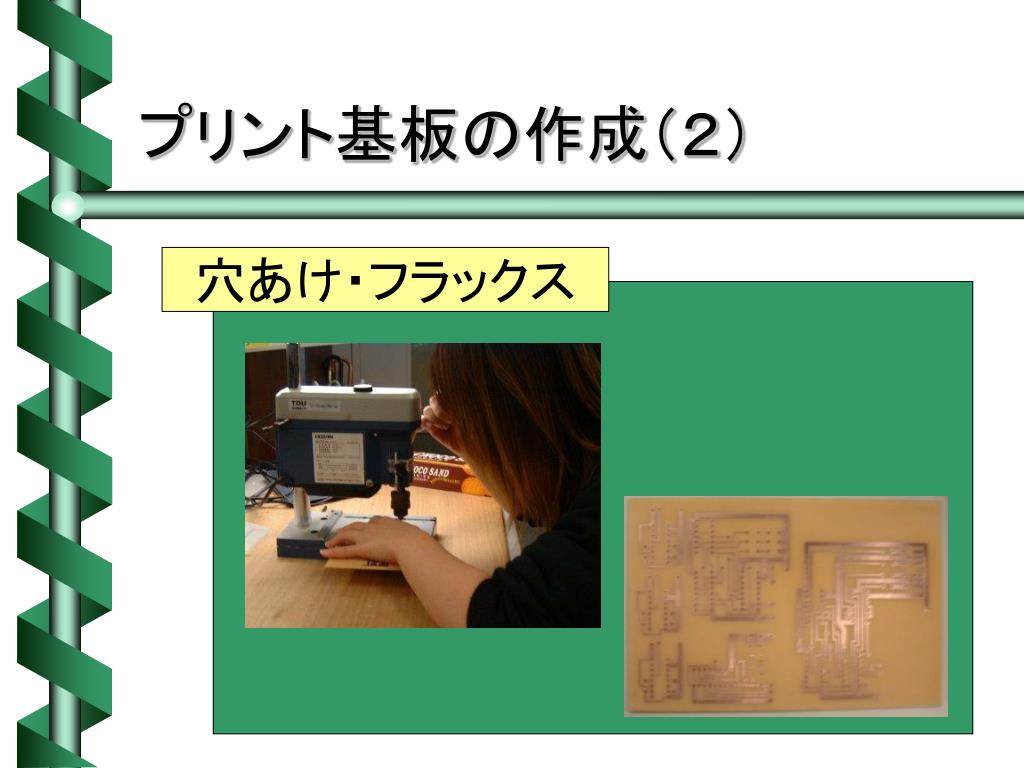

  10. プリント基板の作成（２） 穴あけ・フラックス

  11. 組み立て はんだ付け・動作確認

  12. 組み立て ケースに入れる

  13. 場所 • ワークショップ棟２Ｆ
