KOJENERASYON CO-GENERATION TRI-GENERATION
KOJENERASYON TRİJENERASYON TESİSİ TANIMLAMALARIBİRLEŞİK ISI – GÜÇ SİSTEMLERİ
GENEL AÇIKLAMALAR • DOĞALGAZ MOTORU, KÜÇÜK ÖLÇEKLİ KOJENERASYON SİSTEMLERİNDE EN YAYGIN KULLANIMA SAHİP OLAN MODELDİR. • 0 ~ 30 MW KÜÇÜK ÖLÇEKLİ ENERJİ ÜRETİM TESİSLERİ • 30 ~ 90 MW ORTA ÖLÇEKLİ ENERJİ ÜRETİM TESİSLERİ • 90 ~ …. MW BÜYÜK ÖLÇEKLİ ENERJİ TESİSLERİ OLARAK ANILMAKTADIR. • KO-JENERASYON : ELEKTRİK + ISITMA SUYU • TRİ-JENERASYON : ELEKTRİK + ISITMA SUYU + SOĞUTMA HAVASI • BU DOSYAMIZ GENEL OLARAK “GAZ MOTORLU” SİSTEMLERİ ELE ALMAKTADIR.

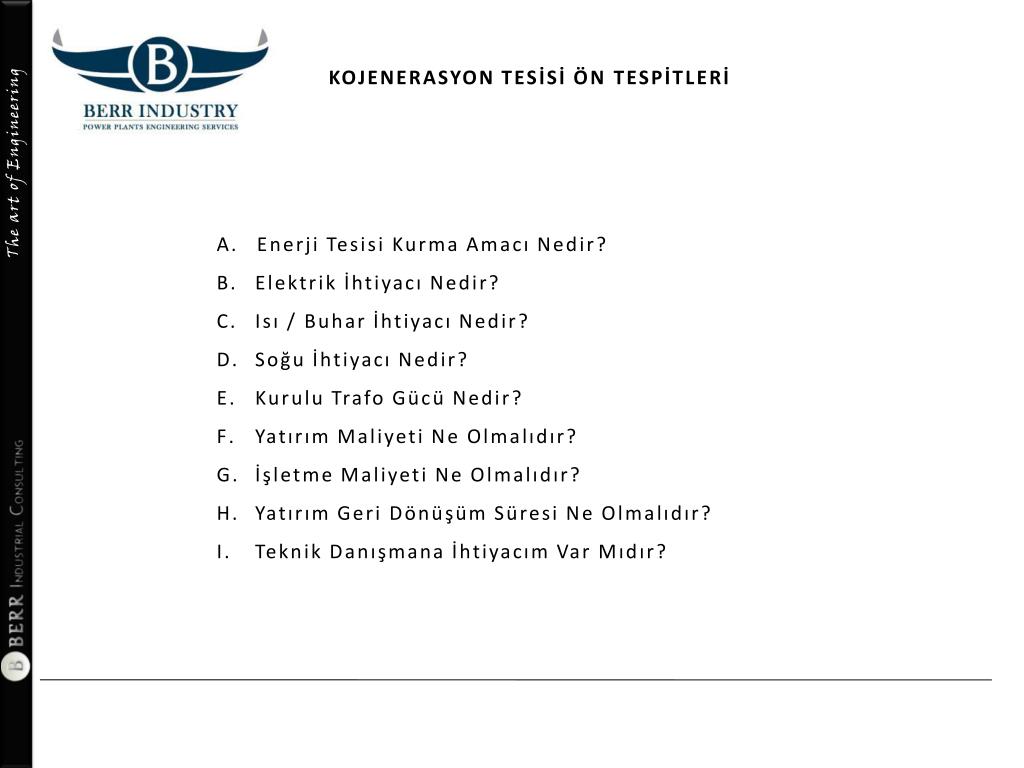

KOJENERASYON TESİSİ ÖN TESPİTLERİ • Enerji Tesisi Kurma Amacı Nedir? • Elektrik İhtiyacı Nedir? • Isı / Buhar İhtiyacı Nedir? • Soğu İhtiyacı Nedir? • Kurulu Trafo Gücü Nedir? • Yatırım Maliyeti Ne Olmalıdır? • İşletme Maliyeti Ne Olmalıdır? • Yatırım Geri Dönüşüm Süresi Ne Olmalıdır? • Teknik Danışmana İhtiyacım Var Mıdır?

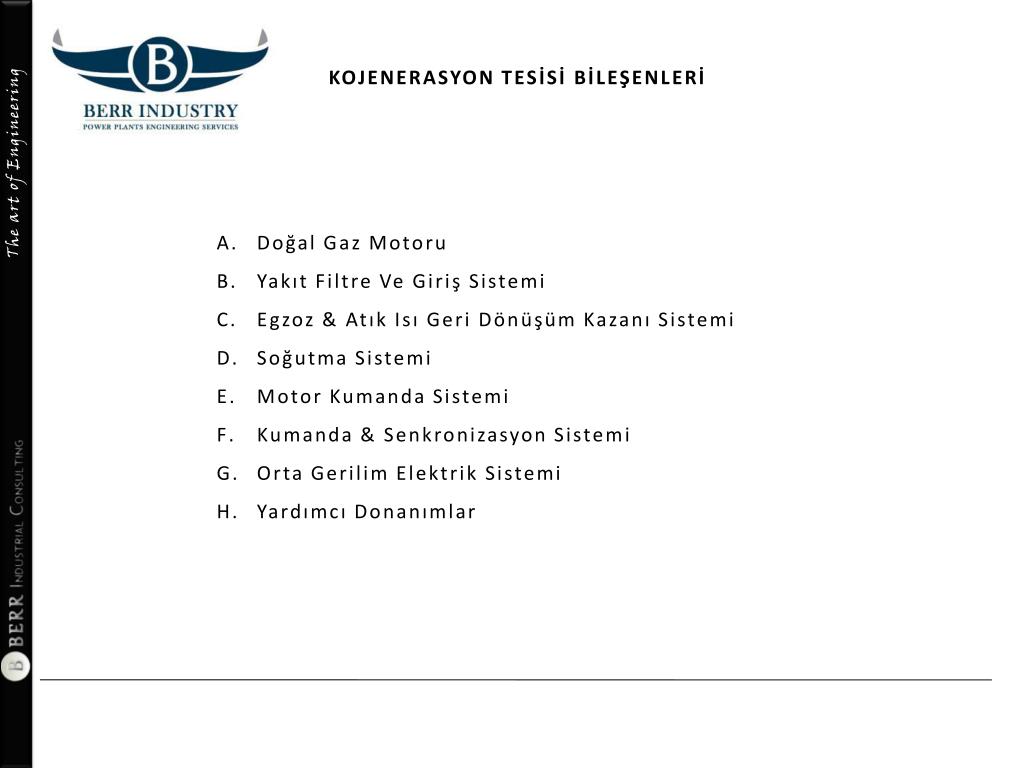

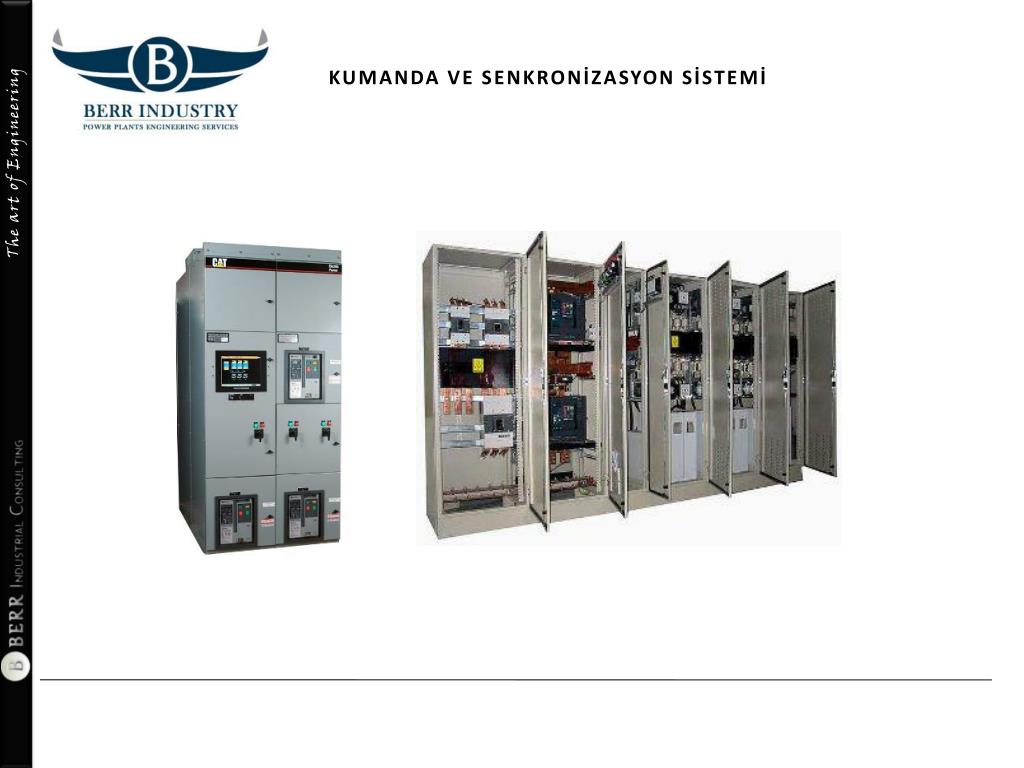

KOJENERASYON TESİSİ BİLEŞENLERİ • Doğal Gaz Motoru • Yakıt Filtre Ve Giriş Sistemi • Egzoz & Atık Isı Geri Dönüşüm Kazanı Sistemi • Soğutma Sistemi • Motor Kumanda Sistemi • Kumanda & Senkronizasyon Sistemi • Orta Gerilim Elektrik Sistemi • Yardımcı Donanımlar

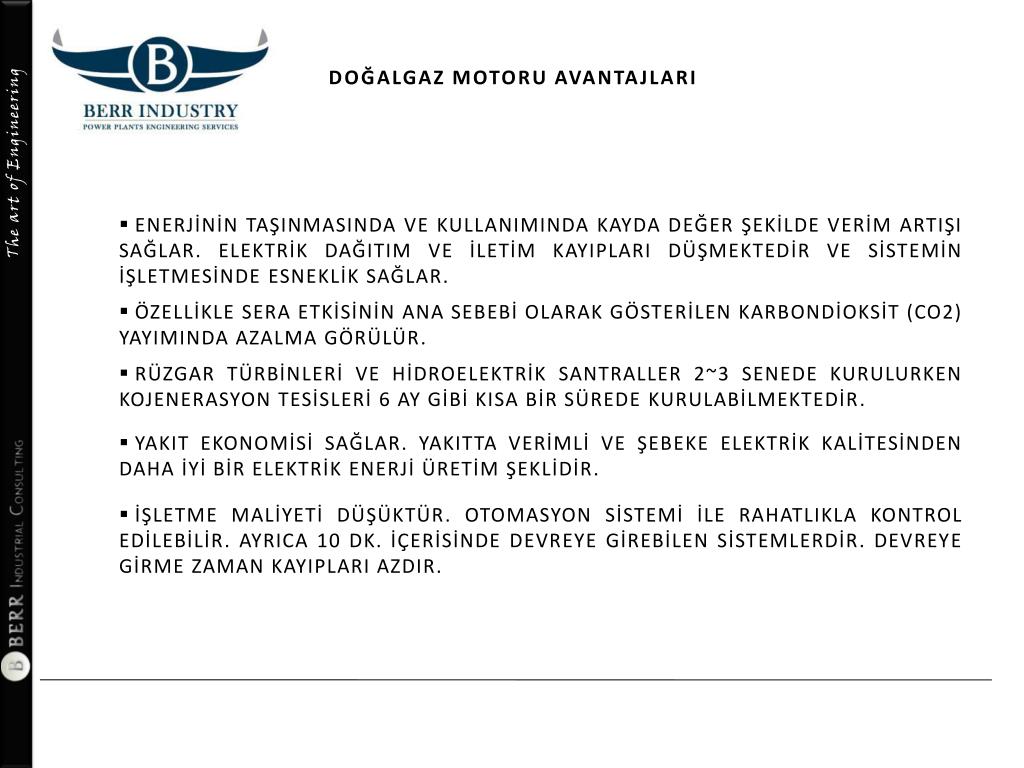

DOĞALGAZ MOTORU AVANTAJLARI • DOĞALGAZ MOTORLARI, KÜÇÜK ÖLÇEKLİ KOJENERASYON SİSTEMLERİNDE EN YAYGIN KULLANIMA SAHİP OLAN SİSTEM MODELDİR. • DOĞAL GAZ MOTORLU KOJENERASYON SİSTEMLERİNİN: • YATIRIMI EKONOMİKTİR. • İŞLETMESİ BASİTTİR. • ÜRÜN/ÜRETİM OLARAK VERİMLİDİR. • TEMİZ BİR ENERJİ ÜRETİM ŞEKLİDİR. • TEK PROBLEM, DOĞALGAZIN İTHAL HAMMADDE OLUŞUDUR. • MOTOR YETKİLİ SERVİSLERİ, ÇALIŞMA SAATİNİ BAZ ALARAK PERİYODİK BAKIM VE YENİLEME HİZMETLERİNİ VERMEKTEDİRLER.

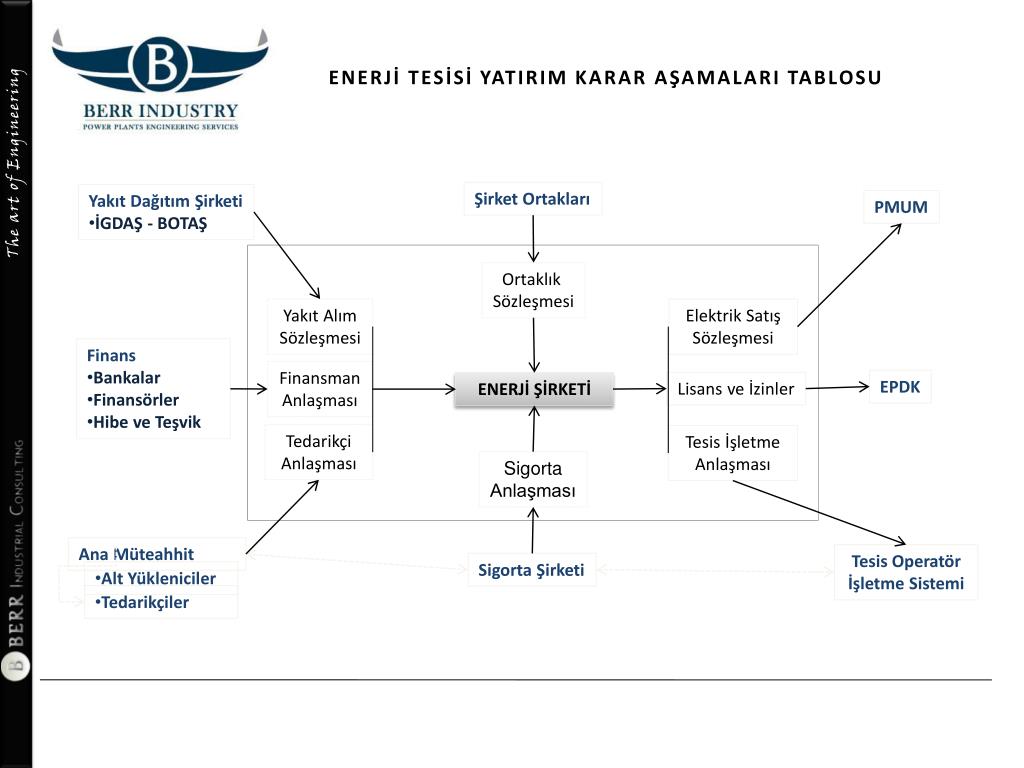

ENERJİ TESİSİ YATIRIM KARAR AŞAMALARI TABLOSU Şirket Ortakları • Yakıt Dağıtım Şirketi • İGDAŞ - BOTAŞ PMUM Ortaklık Sözleşmesi Yakıt Alım Sözleşmesi Elektrik Satış Sözleşmesi • Finans • Bankalar • Finansörler • Hibe ve Teşvik Finansman Anlaşması EPDK Lisans ve İzinler ENERJİ ŞİRKETİ Tedarikçi Anlaşması Tesis İşletme Anlaşması Sigorta Anlaşması Ana Müteahhit Tesis Operatör İşletme Sistemi Sigorta Şirketi • Alt Yükleniciler • Tedarikçiler
ENERJİ TESİSİ YATIRIM KARAR AŞAMALARI AÇIKLAMASI Finansman Anlaşması Türkiye Kalkınma Bankası A.Ş., Akbank, Yapı Kredi, İş Bankası, ABN Amro ve Daruma Finans. Gibi finansal yatırım kredisi sağlayan kuruluşlardır. İGDAŞ - Üretim Amaçlı Gaz Kullanım Sözleşme ve Hat Bağlantısı Sözleşmesi. Yakıt Alım Sözleşmesi Tedarikçi Anlaşması a- ) Avam Projesi: Yerleşim ve Genel Hat Projeleri, Makine Ekipman Kapasitesi ve Listesi, İnşat Yerleşim Planı b- ) Uygulama Projesi: İnşaat Uygulama Planı – Mekanik Montaj Uygulama Planı – Elektrik Montaj Uygulama Planı – Otomasyon Uygulama Planı SCADA, ve Bakım Teknisyen ve Mühendislerinin Sevk ve İdaresi İşletmesi. Tesis İşletme Anlaşması Tesis Makine Teçhizat Ve Risk Sigortası Zorunludur ve Yapılmalıdır. Sigorta Anlaşması EPDK, TEİAŞ, MYTM ve PMUM Sözleşmeleri Elektrik Satış Sözleşmesi Lisans ve İzinler EPDK Üretim Lisansı İzinleri ve Sözleşmeleri
KOJENERASYON TESİSİ TEKNİK BİLGİLERİBİRLEŞİK ISI – GÜÇ SİSTEMLERİ

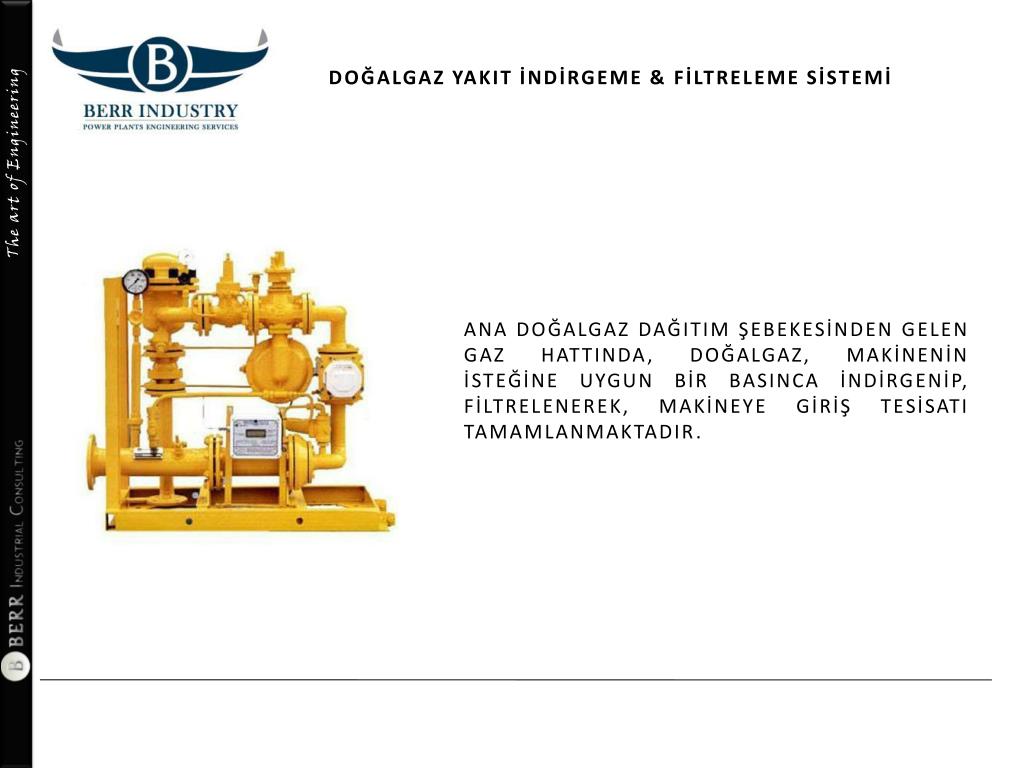

DOĞALGAZ YAKIT İNDİRGEME & FİLTRELEME SİSTEMİ • ANA DOĞALGAZ DAĞITIM ŞEBEKESİNDEN GELEN GAZ HATTINDA, DOĞALGAZ, MAKİNENİN İSTEĞİNE UYGUN BİR BASINCA İNDİRGENİP, FİLTRELENEREK, MAKİNEYE GİRİŞ TESİSATI TAMAMLANMAKTADIR.

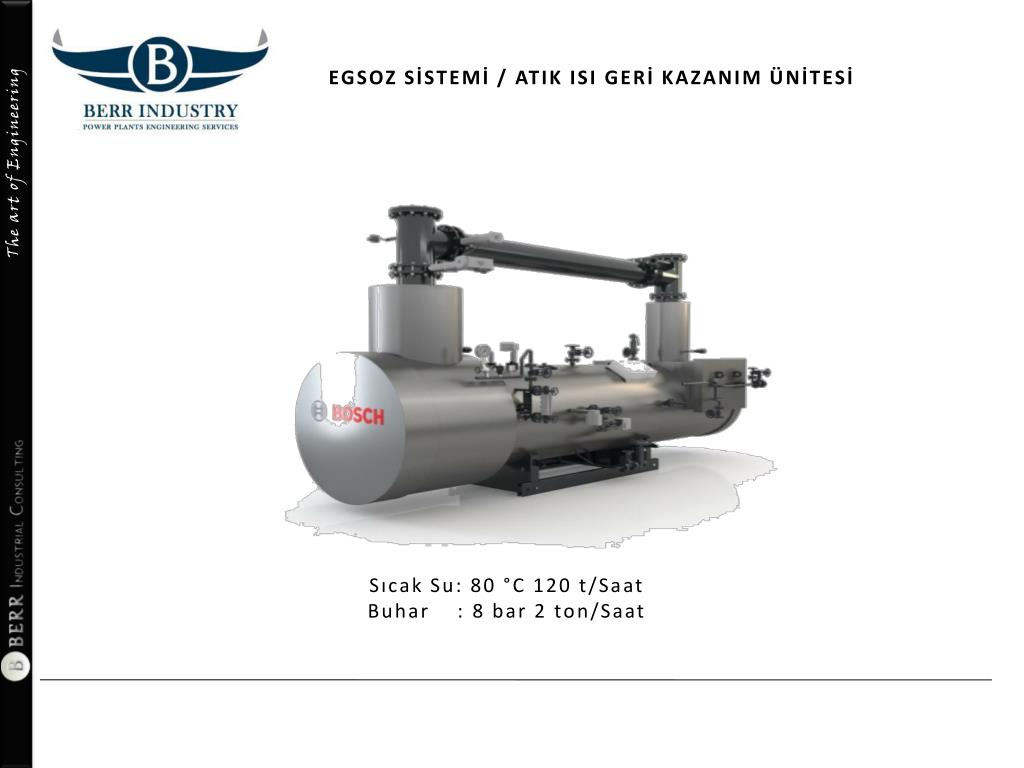

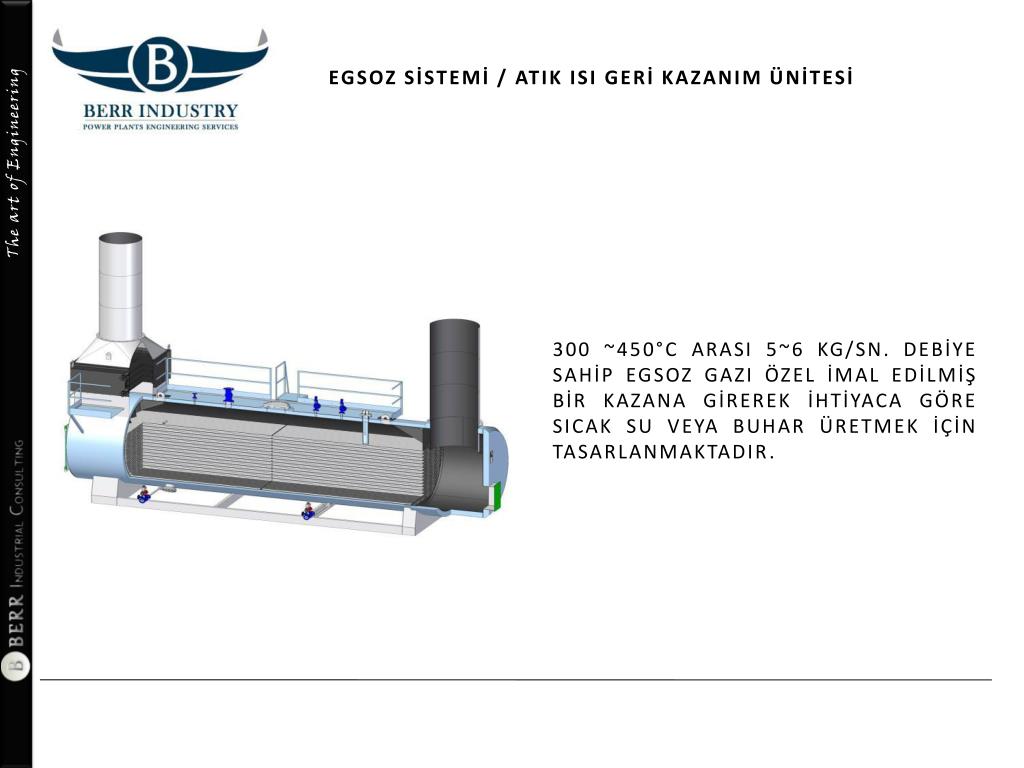

EGSOZ SİSTEMİ / ATIK ISI GERİ KAZANIM ÜNİTESİ • 300 ~450°C ARASI 5~6 KG/SN. DEBİYE SAHİP EGSOZ GAZI ÖZEL İMAL EDİLMİŞ BİR KAZANA GİREREK İHTİYACA GÖRE SICAK SU VEYA BUHAR ÜRETMEK İÇİN TASARLANMAKTADIR.
EGSOZ SİSTEMİ / ATIK ISI GERİ KAZANIM ÜNİTESİ • Sıcak Su: 80 °C 120 t/Saat • Buhar : 8 bar 2 ton/Saat

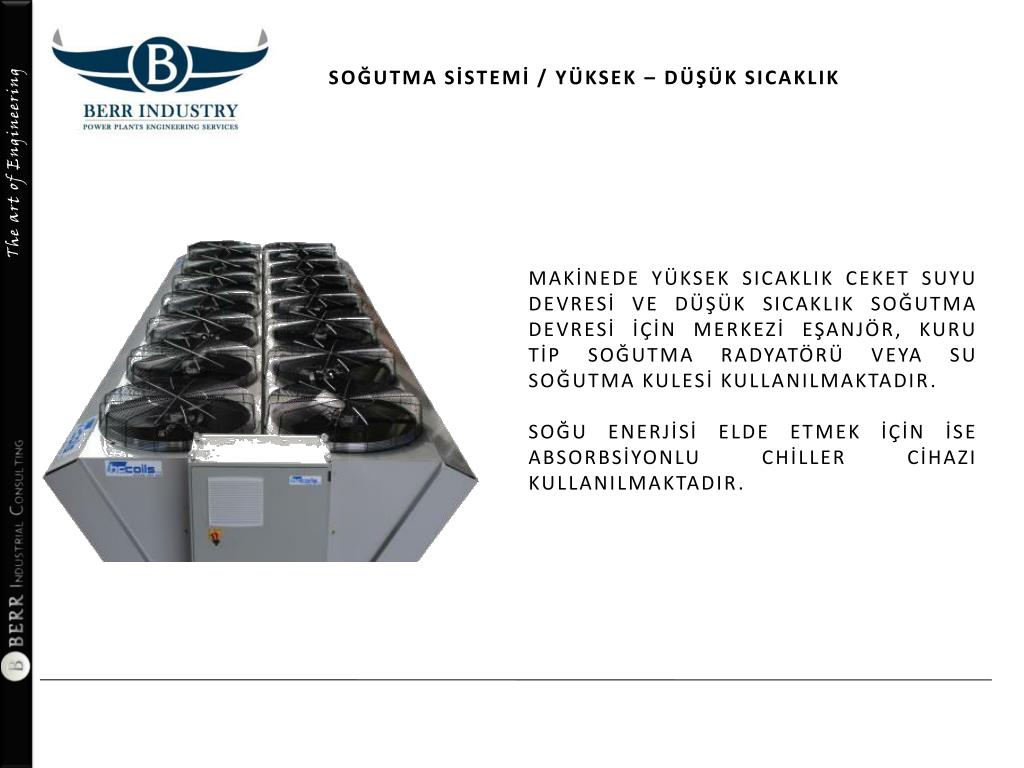

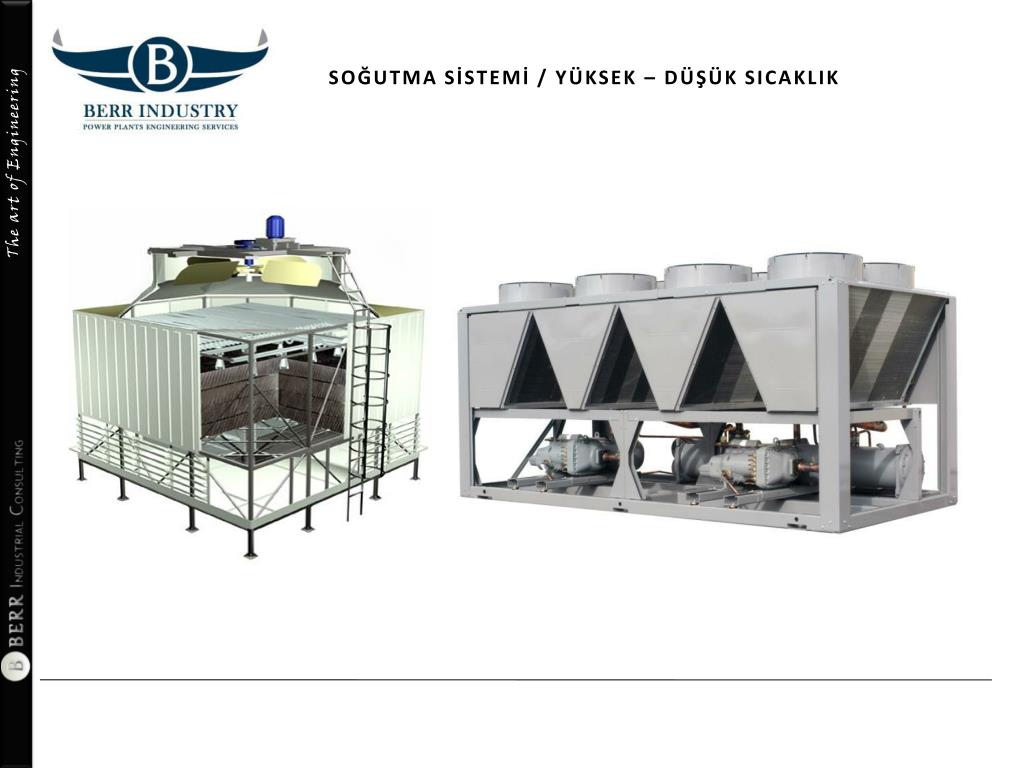

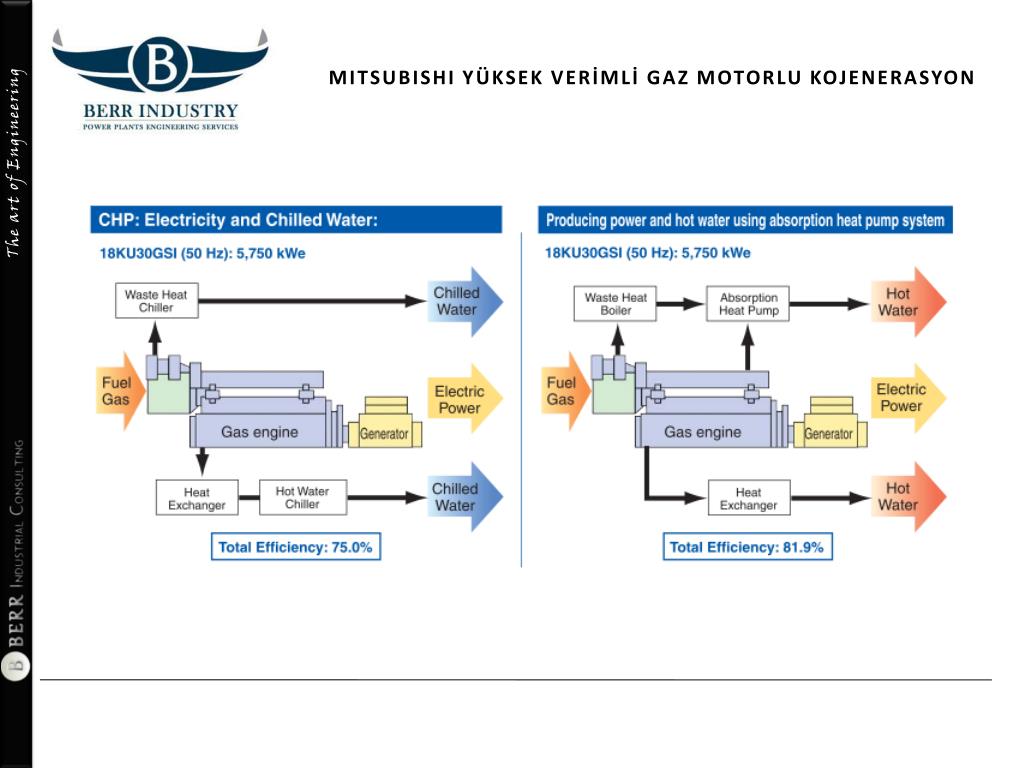

SOĞUTMA SİSTEMİ / YÜKSEK – DÜŞÜK SICAKLIK • MAKİNEDE YÜKSEK SICAKLIK CEKET SUYU DEVRESİ VE DÜŞÜK SICAKLIK SOĞUTMA DEVRESİ İÇİN MERKEZİ EŞANJÖR, KURU TİP SOĞUTMA RADYATÖRÜ VEYA SU SOĞUTMA KULESİ KULLANILMAKTADIR. • SOĞU ENERJİSİ ELDE ETMEK İÇİN İSE ABSORBSİYONLU CHİLLER CİHAZI KULLANILMAKTADIR.

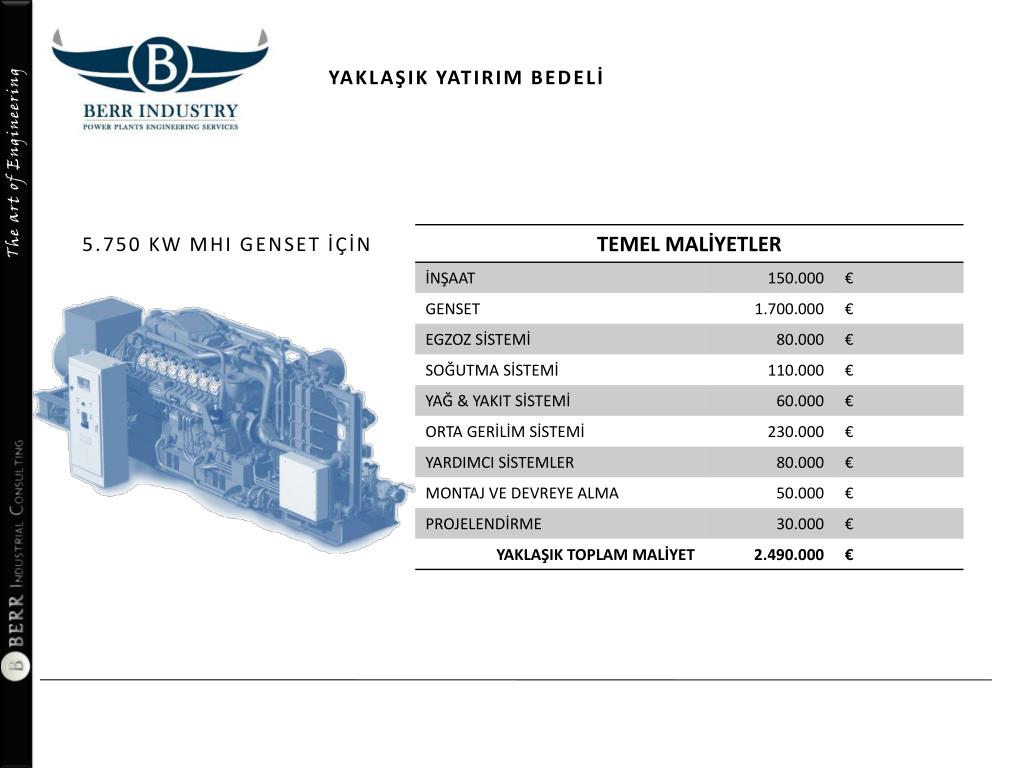

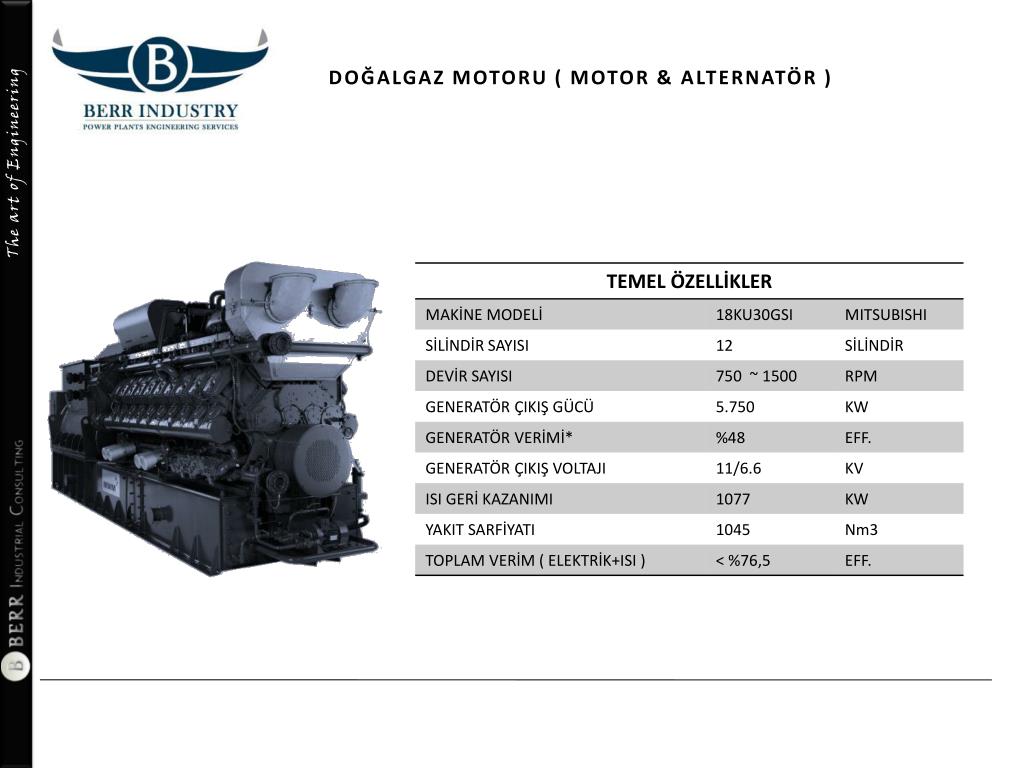

YAKLAŞIK YATIRIM BEDELİ 5.750 KW MHI GENSET İÇİN

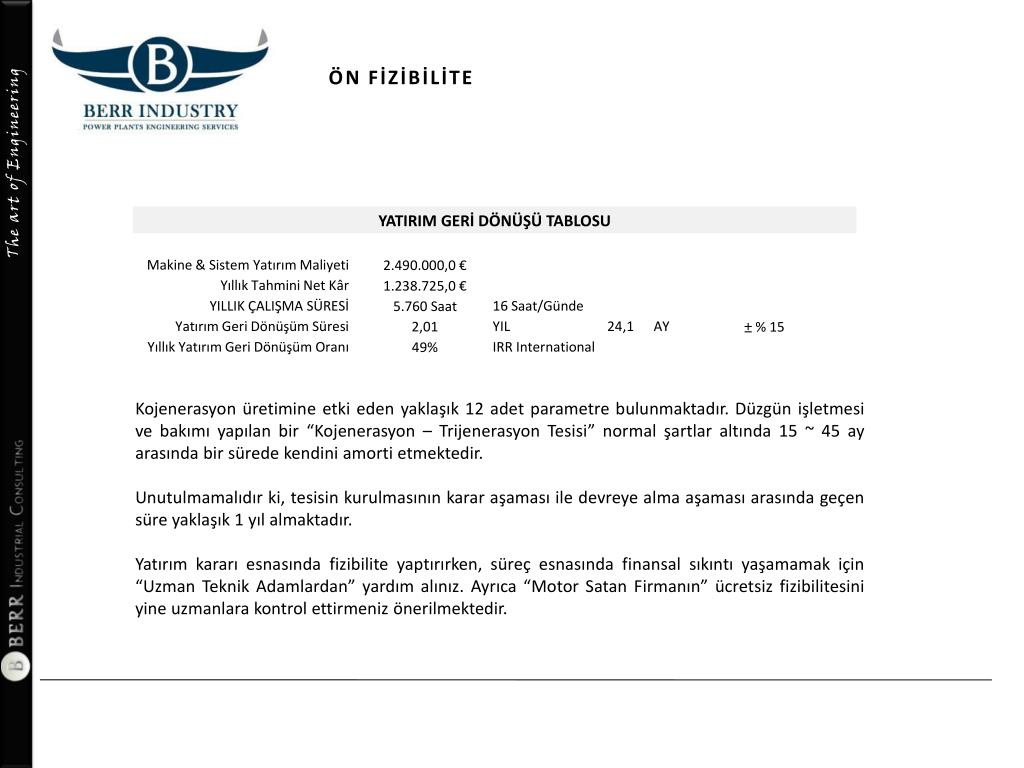

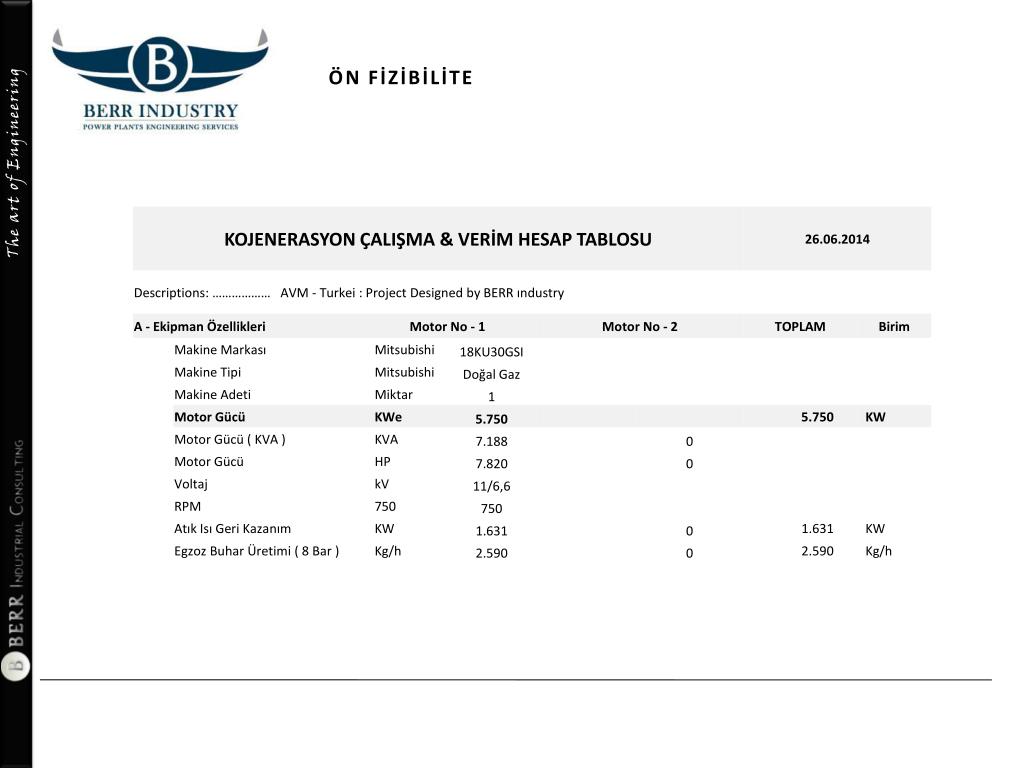

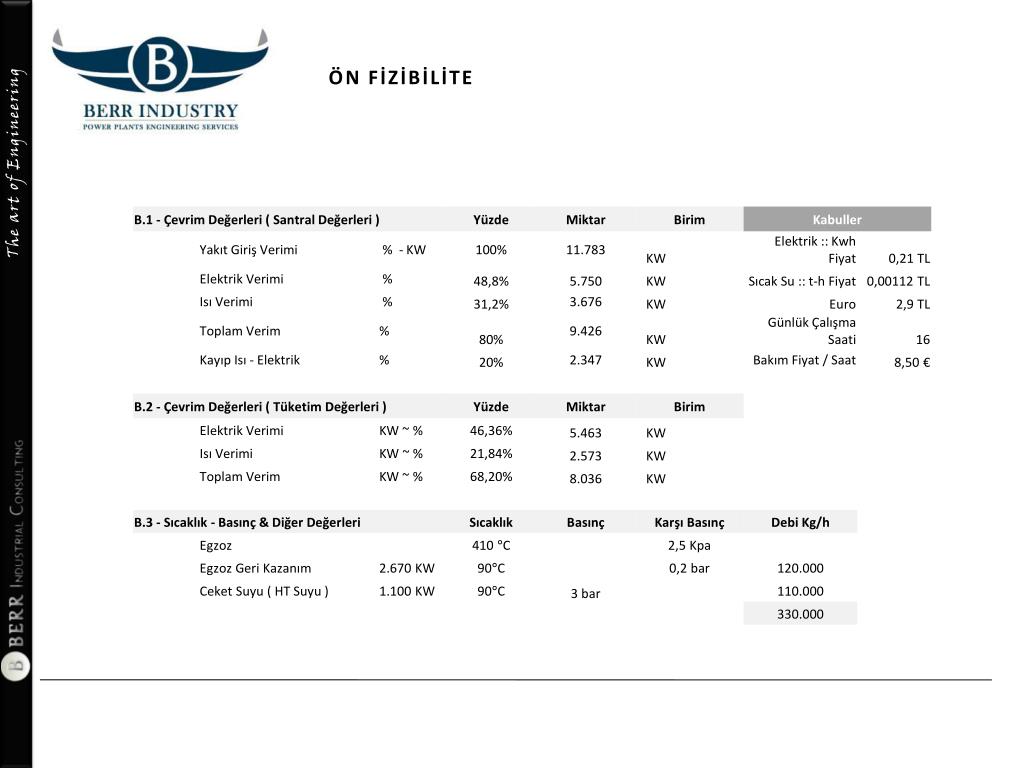

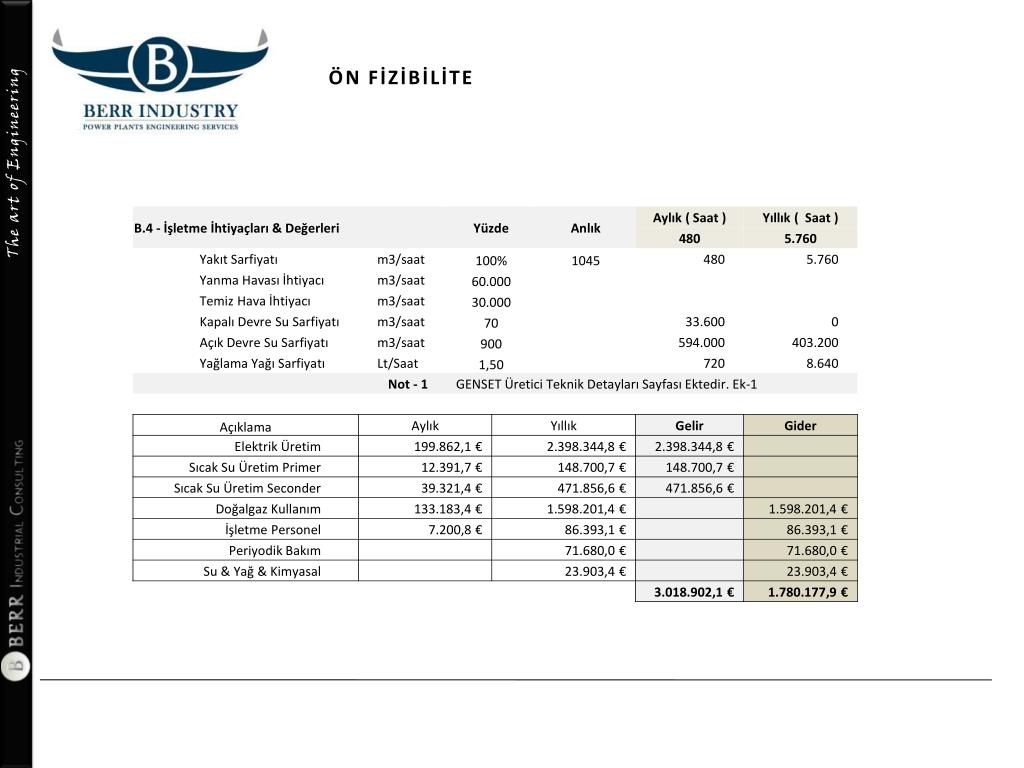

ÖN FİZİBİLİTE Kojenerasyon üretimine etki eden yaklaşık 12 adet parametre bulunmaktadır. Düzgün işletmesi ve bakımı yapılan bir “Kojenerasyon – Trijenerasyon Tesisi” normal şartlar altında 15 ~ 45 ay arasında bir sürede kendini amorti etmektedir. Unutulmamalıdır ki, tesisin kurulmasının karar aşaması ile devreye alma aşaması arasında geçen süre yaklaşık 1 yıl almaktadır. Yatırım kararı esnasında fizibilite yaptırırken, süreç esnasında finansal sıkıntı yaşamamak için “Uzman Teknik Adamlardan” yardım alınız. Ayrıca “Motor Satan Firmanın” ücretsiz fizibilitesini yine uzmanlara kontrol ettirmeniz önerilmektedir.
