達靈頓電路

達靈頓電路 類比電子實驗單元五教材投影片放在 http://140.127.194.152/member/phd/9203003d.html

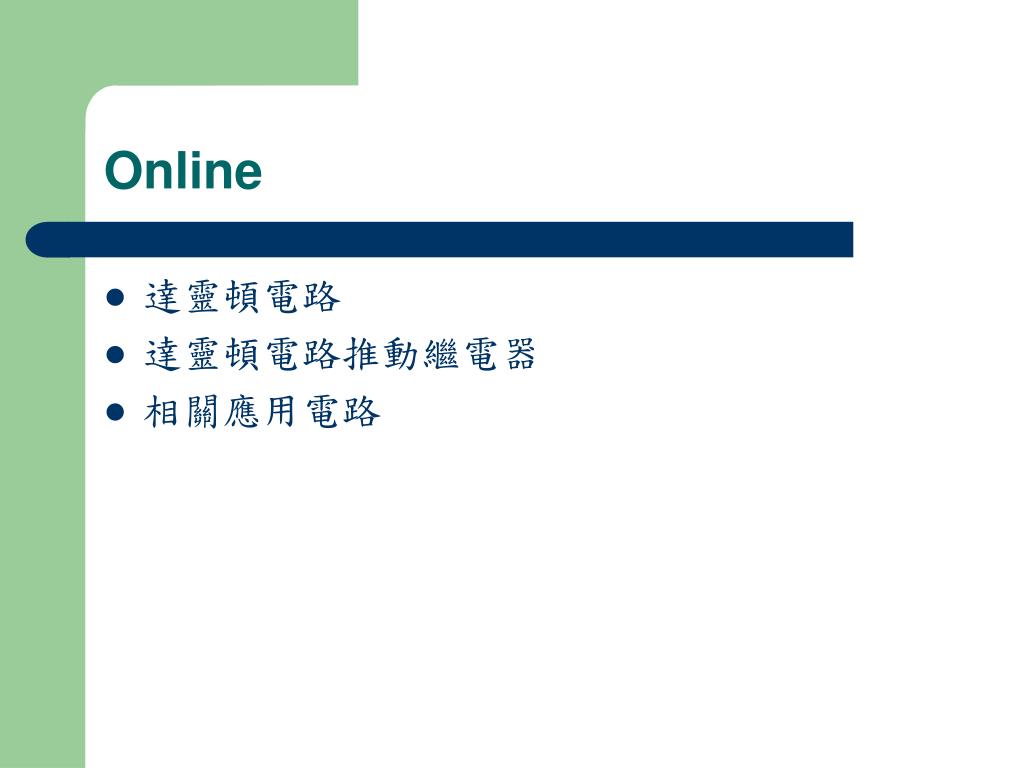

Online • 達靈頓電路 • 達靈頓電路推動繼電器 • 相關應用電路

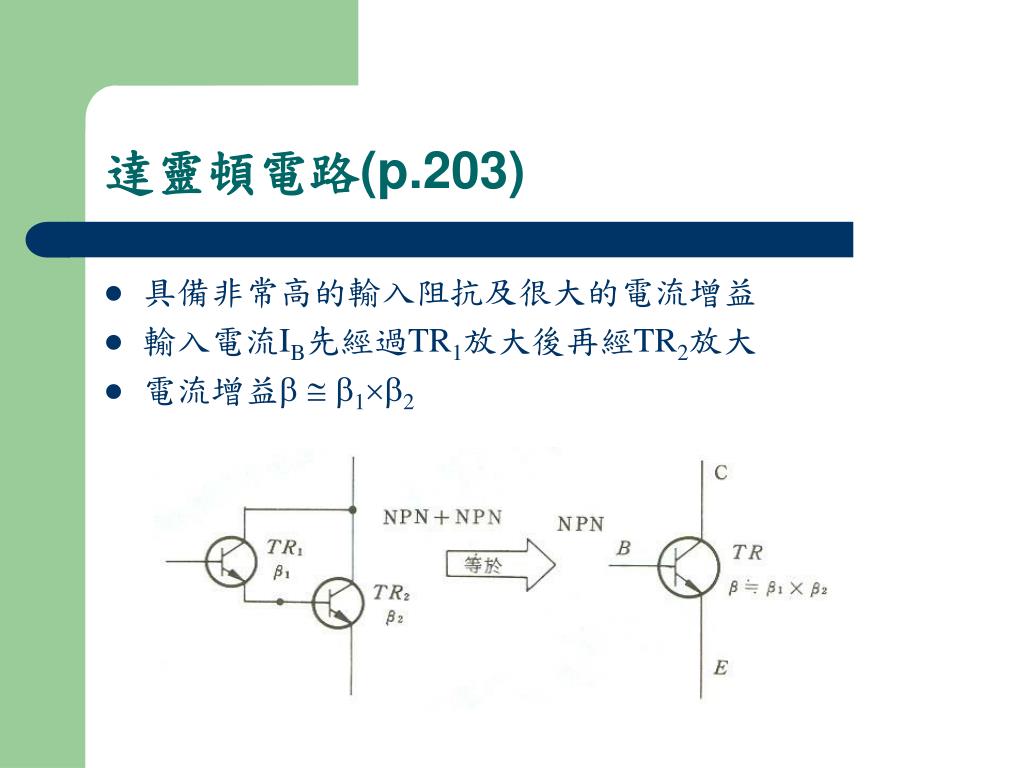

達靈頓電路(p.203) • 具備非常高的輸入阻抗及很大的電流增益 • 輸入電流IB先經過TR1放大後再經TR2放大 • 電流增益  12

達靈頓電路(cont.) • 例題1,使經負載RE的電流為1A

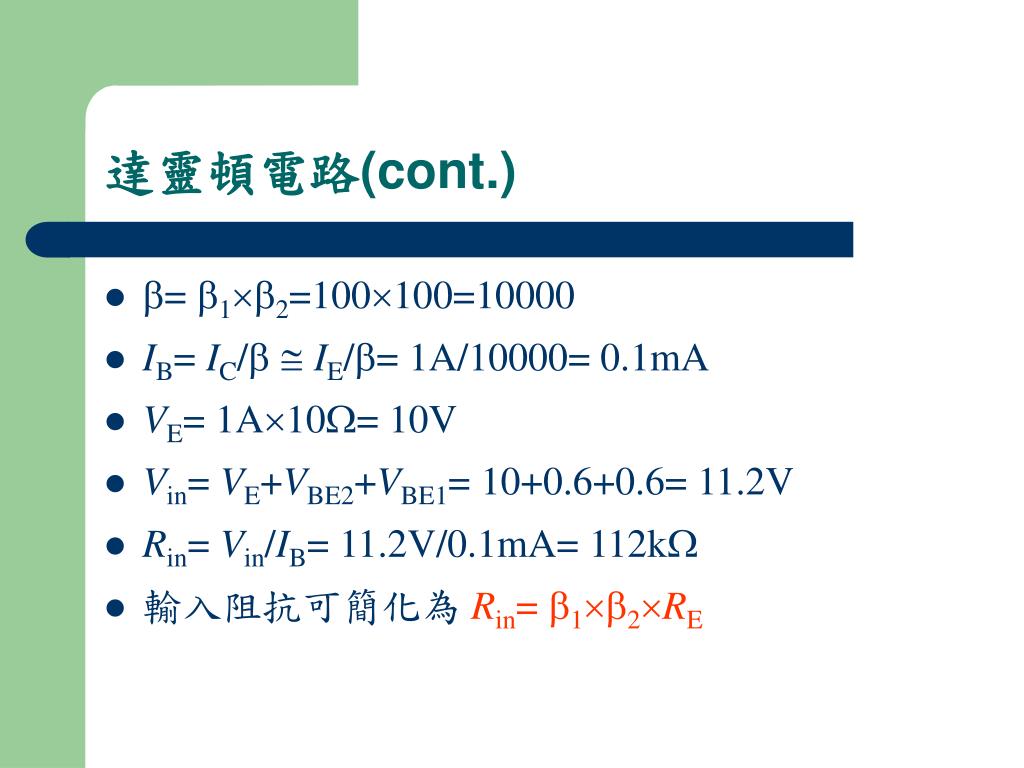

達靈頓電路(cont.) • = 12=100100=10000 • IB= IC/  IE/= 1A/10000= 0.1mA • VE= 1A10= 10V • Vin= VE+VBE2+VBE1= 10+0.6+0.6= 11.2V • Rin= Vin/IB= 11.2V/0.1mA= 112k • 輸入阻抗可簡化為 Rin= 12RE

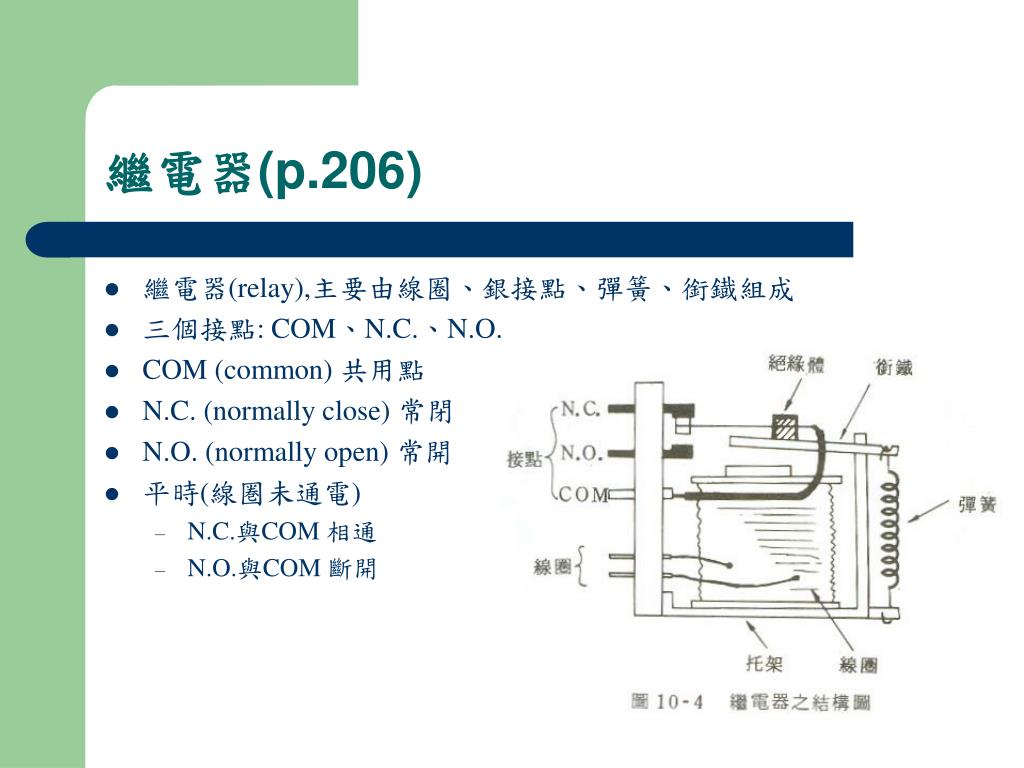

繼電器(p.206) • 繼電器(relay),主要由線圈、銀接點、彈簧、銜鐡組成 • 三個接點: COM、N.C.、N.O. • COM (common) 共用點 • N.C. (normally close) 常閉 • N.O. (normally open) 常開 • 平時(線圏未通電) • N.C.與COM 相通 • N.O.與COM 斷開

繼電器(cont.) • 線圏通電時,線圏產生磁力將銜鐡吸住 • N.C.與COM 斷開, N.O.與COM 相通電路符號線圏通電當線圏通電時

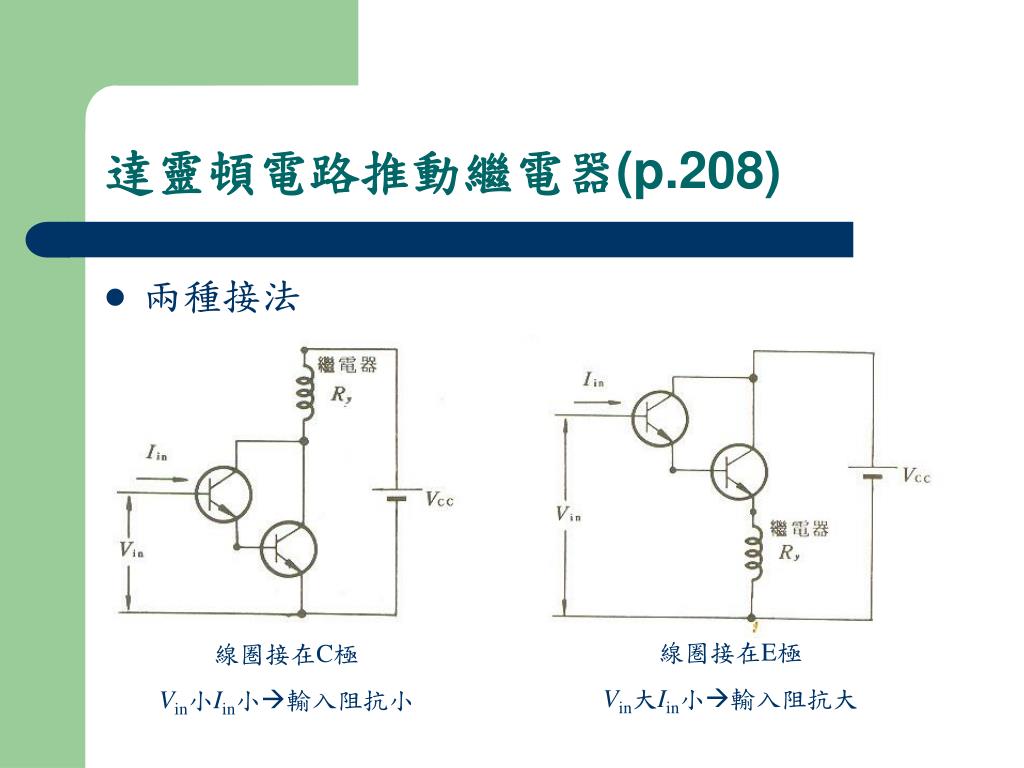

達靈頓電路推動繼電器(p.208) • 兩種接法線圏接在E極 Vin大Iin小輸入阻抗大線圏接在C極 Vin小Iin小輸入阻抗小

應用電路1~光電控制(p.210) • 光敏電阻(CdS): 受光照射時電阻小、光射被遮住時電阻大 • CdS的電阻,則Vin,繼電器不動作 • CdS的電阻,則Vin,經TR1及TR2放大,流經線圏I ,繼電器動作 • 利用小電流(電晶體)控制大電流(負載) I

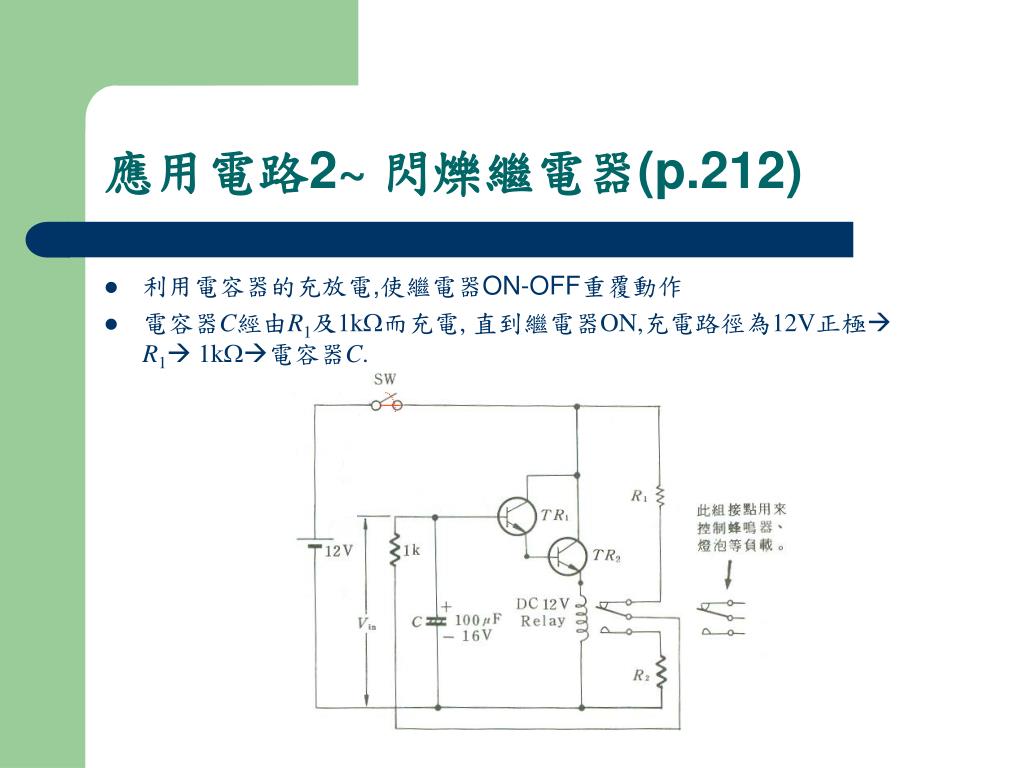

應用電路2~ 閃爍繼電器(p.212) • 利用電容器的充放電,使繼電器ON-OFF重覆動作 • 電容器C經由R1及1k而充電,直到繼電器ON,充電路徑為12V正極 R1 1k電容器C.

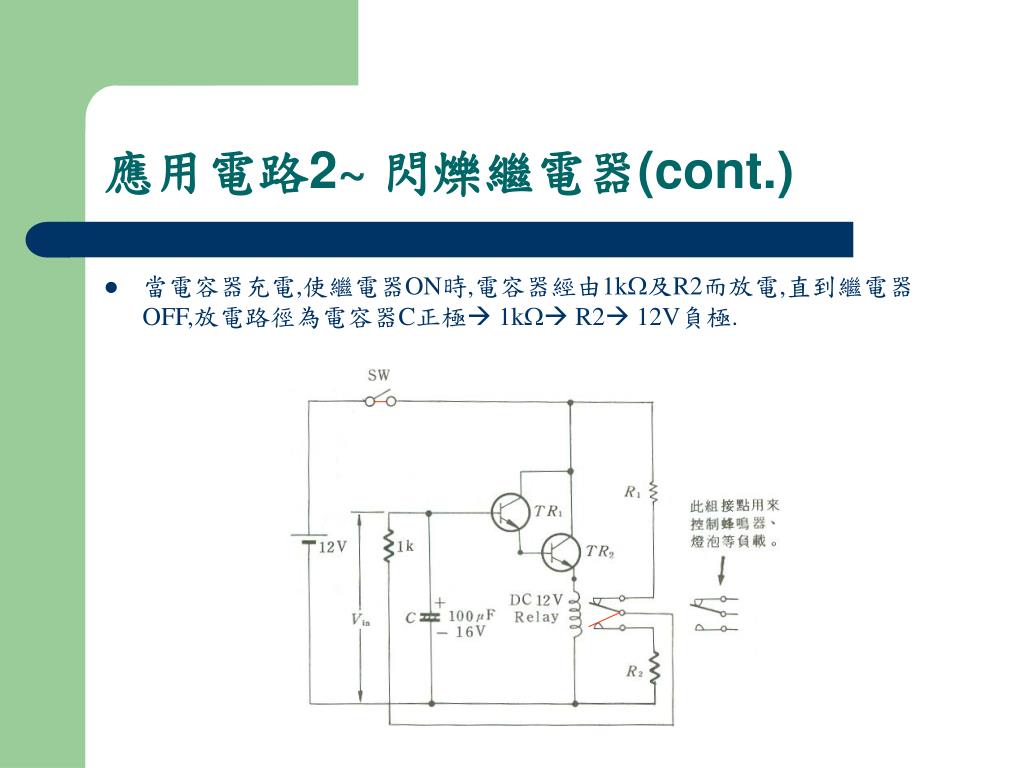

應用電路2~ 閃爍繼電器(cont.) • 當電容器充電,使繼電器ON時,電容器經由1k及R2而放電,直到繼電器OFF,放電路徑為電容器C正極 1k R2 12V負極.

應用電路2~ 閃爍繼電器(cont.) • 由於電容器不斷的充放電,使繼電器重覆ON-OFF • 應用汽/機車的方向燈
