201 2 . 10

1. JRK(쟈릭코)식 유기성 배수처리기술 2012. 10

2. 목차 1. 기술소개 2. 시장현황 및 전망 3. 권리획득현황 4. 마케팅 목표

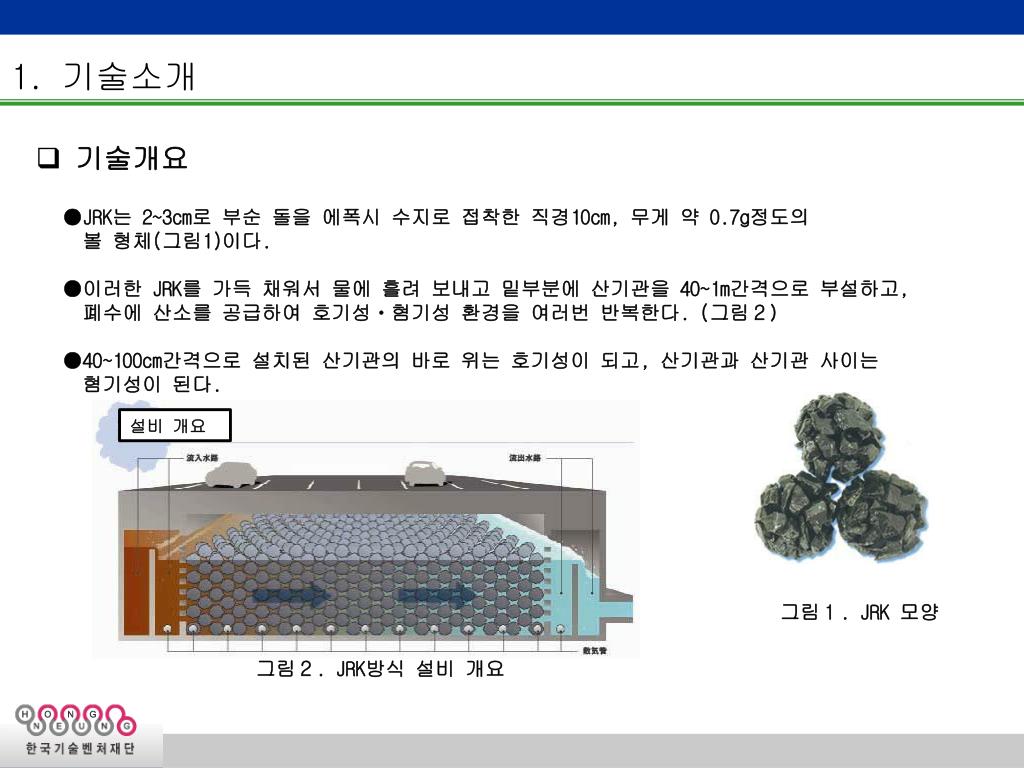

3. 1. 기술소개 • 기술개요 ●JRK는 2~3cm로 부순 돌을 에폭시 수지로 접착한직경10cm, 무게 약 0.7g정도의 볼 형체(그림1)이다. ●이러한 JRK를 가득 채워서 물에 흘려 보내고 밑부분에 산기관을40~1m간격으로 부설하고, 폐수에 산소를 공급하여 호기성・혐기성 환경을 여러번 반복한다.(그림２） ●40~100cm간격으로 설치된 산기관의 바로 위는 호기성이 되고,산기관과 산기관 사이는 혐기성이 된다. 설비 개요 그림１.JRK 모양 그림２.JRK방식 설비 개요

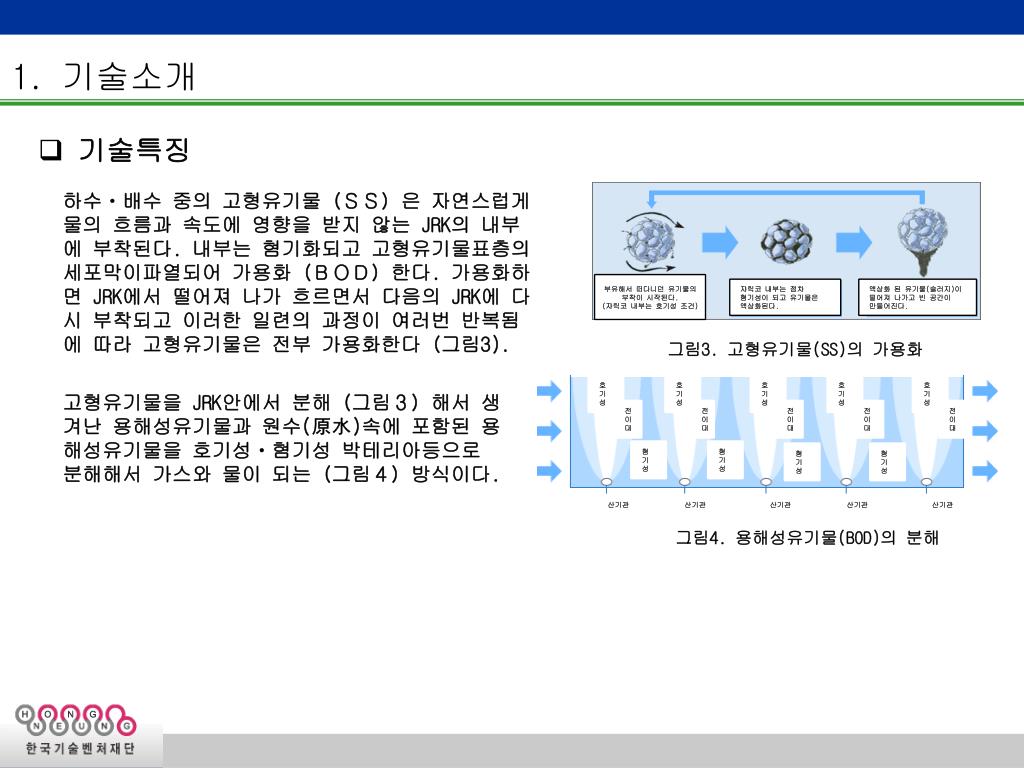

4. 1. 기술소개 • 기술특징 하수・배수 중의 고형유기물（ＳＳ）은 자연스럽게 물의 흐름과 속도에 영향을 받지 않는 JRK의 내부에 부착된다. 내부는 혐기화되고 고형유기물표층의 세포막이파열되어 가용화（ＢＯＤ）한다.가용화하면 JRK에서 떨어져 나가 흐르면서 다음의 JRK에 다시 부착되고 이러한 일련의 과정이 여러번 반복됨에 따라 고형유기물은 전부 가용화한다（그림3). 부유해서 떠다니던 유기물의 부착이 시작된다. (쟈릭코 내부는 호기성 조건) 쟈릭코 내부는 점차 혐기성이 되고 유기물은 액상화된다. 액상화 된 유기물(슬러지)이 떨어져 나가고 빈 공간이 만들어진다. 그림3. 고형유기물(SS)의 가용화 호 기 성 호 기 성 호 기 성 호 기 성 호 기 성 고형유기물을 JRK안에서 분해（그림３）해서 생겨난 용해성유기물과 원수(原水)속에 포함된 용해성유기물을 호기성・혐기성 박테리아등으로 분해해서 가스와 물이 되는（그림４）방식이다. 전 이 대 전 이 대 전 이 대 전 이 대 전 이 대 혐 기 성 혐 기 성 혐 기 성 혐 기 성 산기관 산기관 산기관 산기관 산기관 그림4. 용해성유기물(BOD)의 분해

5. 1. 기술소개 • 기술의 적용범위 및 응용분야 ●하천 정화 처리 　１）JRK식 처리법은 하천정화로 개발되어 26곳에서 실적을 올리고 있다. 가장오래된 곳은 18년동안 무인력으로 지금도 가동되고 있다. 무인력이라해도 무기물(토사)은 분해할 수 없으므로,1년에 한번 공간을 빌려서 토사를 처리하고 있다. 1998년에 건설한 26만ｍ３/일에 달하는 규모가 가장 크다. 　２）하천정화에 대해서는 1992년에 건설부의 기술평가인 건설기술평가 제93301을 획득했고, 2003년에는 국토교통부의 신기술적 요청 등의 평가를 획득했다. ●　공장배수처리 　１）공장배수는 10 여곳에서 실적이 있다. 화학공장은 ５万ｍ３/일 이고, 햄제조공장의 원수(原水)는 ＢＯＤ２，７００ｍｇ／Ｌ，ＳＳ８００ｍｇ／Ｌ이고, 처리수는 ＢＯＤ・ＳＳ 모두 ２０ｍｇ／Ｌ이하이다. 상기의 모든 곳에서 슬러지는 발생하고 있지 않다. 　２）공장배수에 대해서는 2007에 환경성 평가를 획득했고 환경증명 모델 사업확정 로고를 받았다. ●하수처리 　１）하천에서 5년간의 실험을 통해서 슬러지가 발생하지 않았고, 처리수는 ＢＯＤ・ＳＳ 모두 ６～１３ｍｇ/Ｌ 였다. 하천의 잉여 슬러지 분해실험에서 슬러지 분해율은 토사를 포함해서 ７０％, 유기물만의 분해율은 87％였다.6개월간의 잉여 슬러지 분해실험으로 수온이 높은 시기인 여름철에 행해진 실험 결과이다.

6. 1. 기술소개 • 경쟁기술과의 차별성 【활성슬러지와 JRK처리법 비교】 １）원리 하수・배수처리는 원수(原水)안에 포함된 유기물을 박테리아를 이용해서 가스와 물로 분해한다. 이 때 박테리아가 존재하면 산소를 소비하기때문에 만족된 처리를 기대할 수 없다.이러한 이유로 박테리아를 제거하지 않으면 안된다. 활성슬러지법은 원생동물에게 박테리아를 먹이고, 원생동물과 원수(原水)안의 ＳＳ를 슬러지로 거둬들여 깨끗한 물을 얻을 수 있지만, 잉여 슬러지의 처리・처분이 필요하다. JRK처리법은 박테리아 중에 호기성 박테리아는 혐기성 밑으로, 혐기성 박테리아는 호기성 밑으로 환경을 변화시키면서 박테리아를 사멸시키는 방법이다. 환경 변화로 사멸되지 않은 통성균등은 JRK 내부에 자연스럽게 부착되어（부유로 떠다니면서） 사멸・분해(가용화)된다. 그 결과, 깨끗한 물을 얻을 수 있고 잉여 슬러지가 발생하지 않아 슬러지 처리・처분이 필요없게 된다. ２）하수도 시스템 비교 ●활성슬러지법과 ＯＤ법은 대규모 집중형 방식이다. 이 방식은 슬러지 처리가 필요하므로 대형 처리장 한 곳에 설치되어 슬러지 처리설비와 슬러지 처분비용을 발생시킨다. 또한, 광범위한 지역 으로부터 배수가 모이기때문에 지표면의 파이프와 지하의 간선관로로 구성된 배수배관망이 필요하다. ●JRK처리법은 슬러지가 발생하지 않기때문에 소규모 분산형 방식으로 설치할 수 있으며 슬러지 처리설비, 슬러지 처분비가 필요없다. 배관망은 지표면 파이프만으로 충분하다. 　●ＯＤ법과 JRK처리법 건설비를 일본에서의 비용으로 비교하면 거의 비슷하지만, 유지관리 측면에서 보면, JRK처리는 폐수에 산소를 공급시키는 전기비만 필요하고,ＯＤ법은 인건비・약품비・슬러지 처리・처분 비용・전기비가 필요하다.

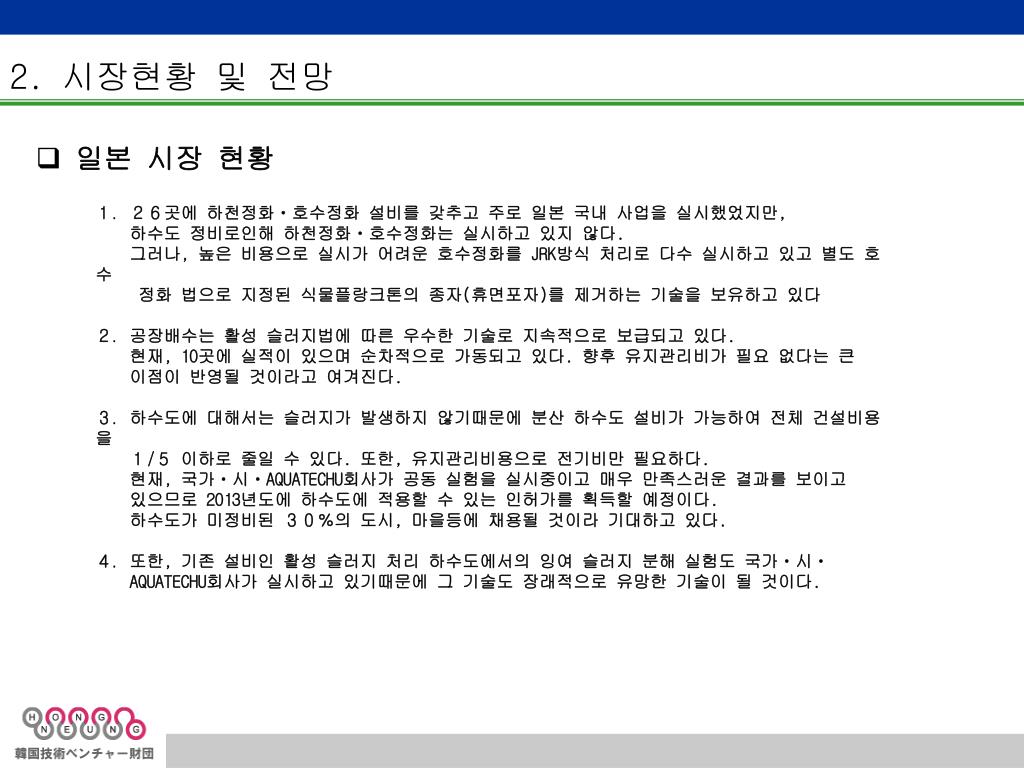

7. 2. 시장현황 및 전망 • 일본 시장 현황 １．２６곳에 하천정화・호수정화 설비를 갖추고 주로 일본 국내 사업을 실시했었지만, 하수도 정비로인해 하천정화・호수정화는 실시하고 있지 않다. 그러나, 높은 비용으로 실시가 어려운 호수정화를 JRK방식 처리로 다수 실시하고 있고 별도 호수 정화 법으로 지정된 식물플랑크톤의 종자(휴면포자)를 제거하는 기술을 보유하고 있다 ２．공장배수는 활성 슬러지법에 따른 우수한 기술로 지속적으로 보급되고 있다. 현재,10곳에 실적이 있으며 순차적으로 가동되고 있다. 향후 유지관리비가 필요 없다는 큰 이점이 반영될 것이라고 여겨진다. ３．하수도에 대해서는 슬러지가 발생하지 않기때문에 분산 하수도 설비가 가능하여 전체 건설비용을 １/５ 이하로 줄일 수 있다. 또한, 유지관리비용으로 전기비만 필요하다. 현재, 국가・시・AQUATECHU회사가 공동 실험을 실시중이고 매우 만족스러운 결과를 보이고 있으므로 2013년도에 하수도에 적용할 수 있는 인허가를 획득할 예정이다. 하수도가 미정비된 ３０％의 도시, 마을등에 채용될 것이라 기대하고 있다. ４．또한, 기존 설비인 활성 슬러지 처리 하수도에서의 잉여 슬러지 분해 실험도 국가・시・ AQUATECHU회사가 실시하고 있기때문에 그 기술도 장래적으로 유망한 기술이 될 것이다.

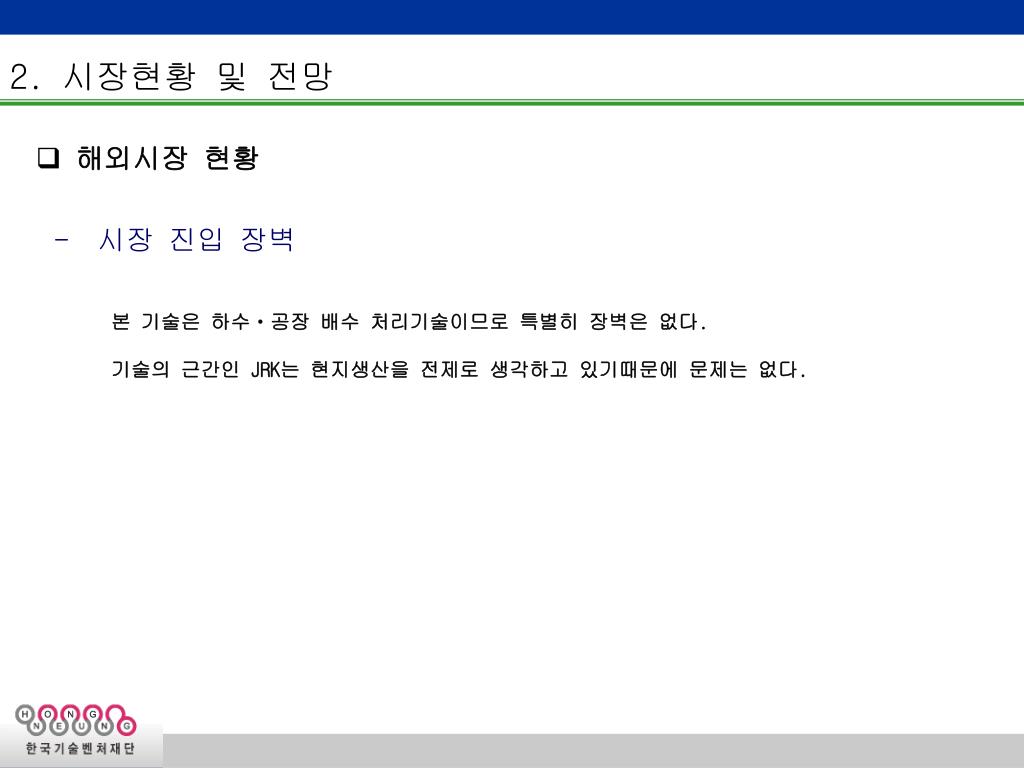

8. 2. 시장현황 및 전망 • 해외시장 현황 -시장 진입 장벽 본 기술은 하수・공장 배수 처리기술이므로 특별히 장벽은 없다. 기술의 근간인 JRK는 현지생산을 전제로 생각하고 있기때문에 문제는 없다.

9. 2. 시장현황 및 전망 • 일본 및 해외시장에서의 제품 판매 실적(계약 포함)

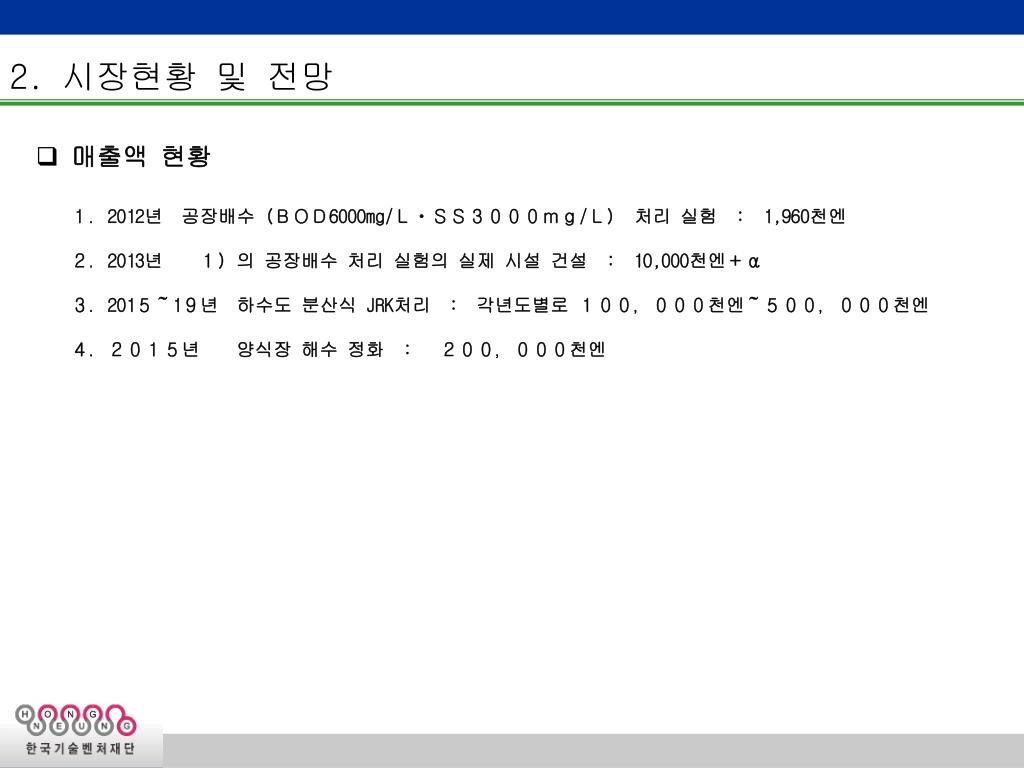

10. 2. 시장현황 및 전망 • 매출액 현황 １．2012년공장배수（ＢＯＤ6000mg/Ｌ・ＳＳ３０００ｍｇ/Ｌ） 처리 실험:1,960천엔 ２．2013년　１）의 공장배수 처리 실험의 실제 시설 건설 :10,000천엔＋α ３．201５～1９년하수도 분산식 JRK처리:각년도별로 １００，０００천엔～５００，０００천엔 ４．２０１５년양식장 해수 정화 :２００，０００천엔

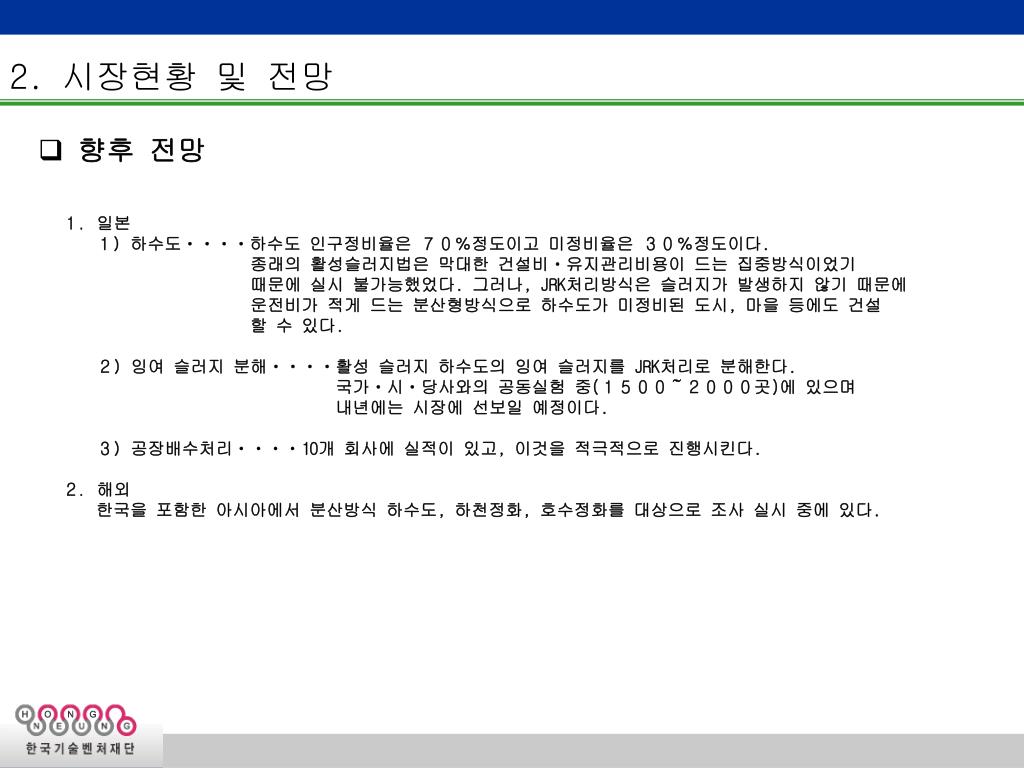

11. 2. 시장현황 및 전망 • 향후 전망 １．일본 　　１）하수도・・・・하수도 인구정비율은 ７０％정도이고 미정비율은 ３０％정도이다. 종래의 활성슬러지법은 막대한 건설비・유지관리비용이드는 집중방식이었기 때문에 실시 불가능했었다. 그러나,JRK처리방식은 슬러지가 발생하지 않기 때문에 운전비가 적게 드는 분산형방식으로 하수도가 미정비된 도시, 마을 등에도 건설 할 수 있다. ２）잉여 슬러지 분해・・・・활성 슬러지 하수도의 잉여 슬러지를 JRK처리로 분해한다. 국가・시・당사와의 공동실험 중(１５００～２０００곳)에 있으며 내년에는 시장에 선보일 예정이다. 　３）공장배수처리・・・・10개 회사에 실적이 있고, 이것을 적극적으로 진행시킨다. ２．해외 한국을 포함한 아시아에서 분산방식 하수도, 하천정화, 호수정화를 대상으로 조사 실시 중에 있다.

12. 3. 권리획득현황 • 지적재산권 현황(종류, 고안 명칭, 등록일자등) １．고형물을 부유시켜 분리하는 방법, 특허번호２９８１９６０,　１９９４년 일본・미국・한국・중국・캐나다・ＥＵ・대만 ２．폐수정화법 및 폐수정화 장치, 특허번호３１７７４３２,　１９９６년 일본・미국・한국・중국・캐나다・ＥＵ・대만 ３．유기성 폐수속의 유기물 분해처리방법 및 유기성 슬러지 분해처리, 특허번호４５９４２４５,　２００６년 일본・미국・한국・중국・ＥＵ

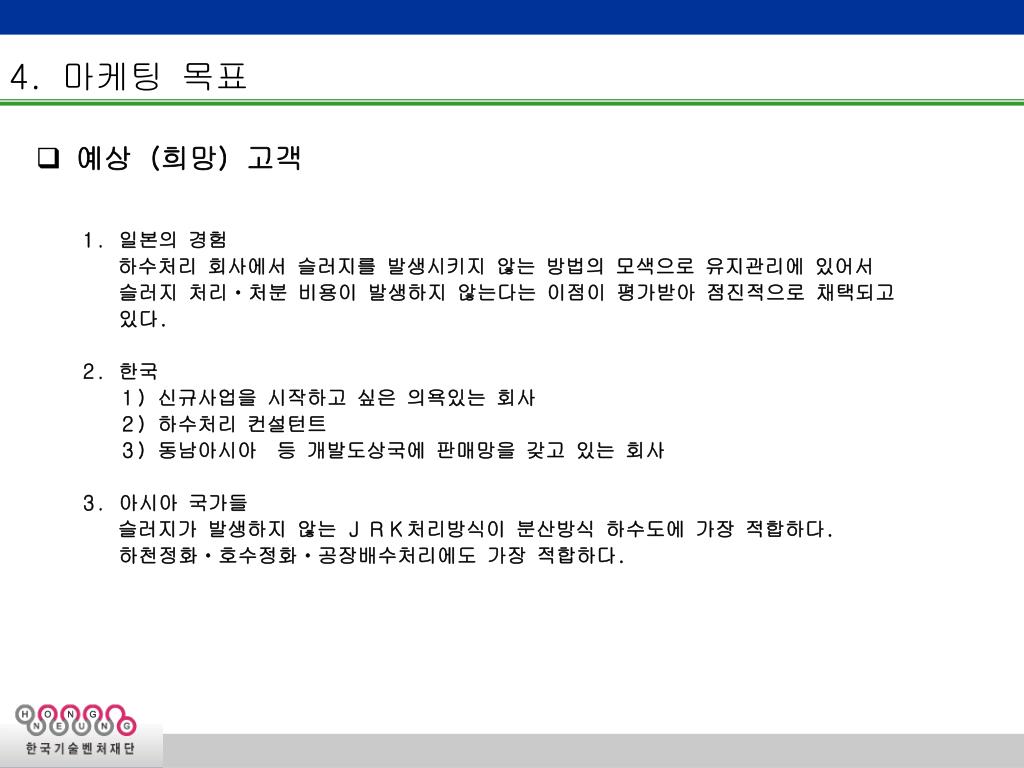

13. 4. 마케팅 목표 • 예상（희망）고객 • １．일본의 경험 • 하수처리 회사에서 슬러지를 발생시키지 않는 방법의 모색으로 유지관리에 있어서 • 슬러지 처리・처분 비용이 발생하지 않는다는 이점이 평가받아 점진적으로 채택되고 • 있다. • ２．한국 • 　　１）신규사업을 시작하고 싶은 의욕있는 회사 • ２）하수처리 컨설턴트 • 　３）동남아시아등 개발도상국에 판매망을 갖고 있는 회사 • ３．아시아 국가들 • 슬러지가 발생하지 않는 ＪＲＫ처리방식이 분산방식 하수도에 가장 적합하다. • 하천정화・호수정화・공장배수처리에도 가장 적합하다.

14. - 기술관련 문의 - 한국기술벤처재단 정책사업팀 오인수 연구원 www.ktvf.or.kr 02-958-6690 insuoh@naver.com
