  1. XmlRuian Převodní software pro získání prvků katastrální mapy z veřejného registru RÚIAN

  2. Princip převodu z RÚIAN • Na portále ČÚZK je k dispozici sekce RÚIAN (registr územní identifikace, adres a nemovitostí) • Tato sekce je přístupná zdarma formou veřejného dálkového přístupu (http://vdp.cuzk.cz/ ) • Obsahuje informace a prostorové prvky strukturované podle obsahu a rozsahu

  3. Postup pro katastrální mapy • Získat prvky katastrální mapy lze z RÚIANu pouze v územích, kde je DKM nebo KMD • Na portále ČÚZK http://vdp.cuzk.cz/ zvolíme „výměnný formát“ • Postupně zaškrtneme políčka „Platné“, „Úplná kopie“, „Obec a podřazené“, „Kompletní“, „Základní údaje“, „Obec“ a zadáme kód obce a klikneme na „Vyhledat“. (Neznáme-li kód obce, zjistíme jej např. postupem uvedeným dále pod nadpisem „Postup pro územní identifikaci“)

  4. Postup pro katastrální mapy

  5. Postup pro katastrální mapy • Detail předchozího snímku • Název souboru obsahuje datum platnosti – klikneme na tlačítko „Uložení“ u horního, nejnovějšího • Soubor se nám uloží na disk

  6. Postup pro katastrální mapy • Soubor s příponou .gz se nám uložil na disk. Jedná se o komprimovaný archiv obsahující příslušný XML soubor. • Archiv rozbalíme například v souborovém manažeru Servant Salamander nebo jinou kompresní-dekompresní utilitou • Spustíme aplikaci XmlRuian

  7. Postup pro katastrální mapy • Po spuštění aplikace XmlRuian klikneme na tlačítko otevření souboru v řádku „Vstupní XML“ (řádek ručně nevyplňujeme), poté tlačítko „Načti XML do databáze MDB“. Dotaz na složku pro databázi jen odklikneme „OK“.

  8. Postup pro katastrální mapy • Zobrazí se seznam převedených prvků • Můžeme vybrat všechny vrstvy a vytvořit DGN

  9. Postup pro katastrální mapy • Vznikly nám DGN výkresy pro jednotlivé vrstvy a databáze obsahující popisné informace • Tyto výkresy jsou zobrazitelné v různých GIS nástrojích, např. také v G-VIEW, a to včetně propojení s databází

  10. Postup pro katastrální mapy • Další možnosti zpracování jsou v programu VKM • Volíme Import/Kresba RUIAN

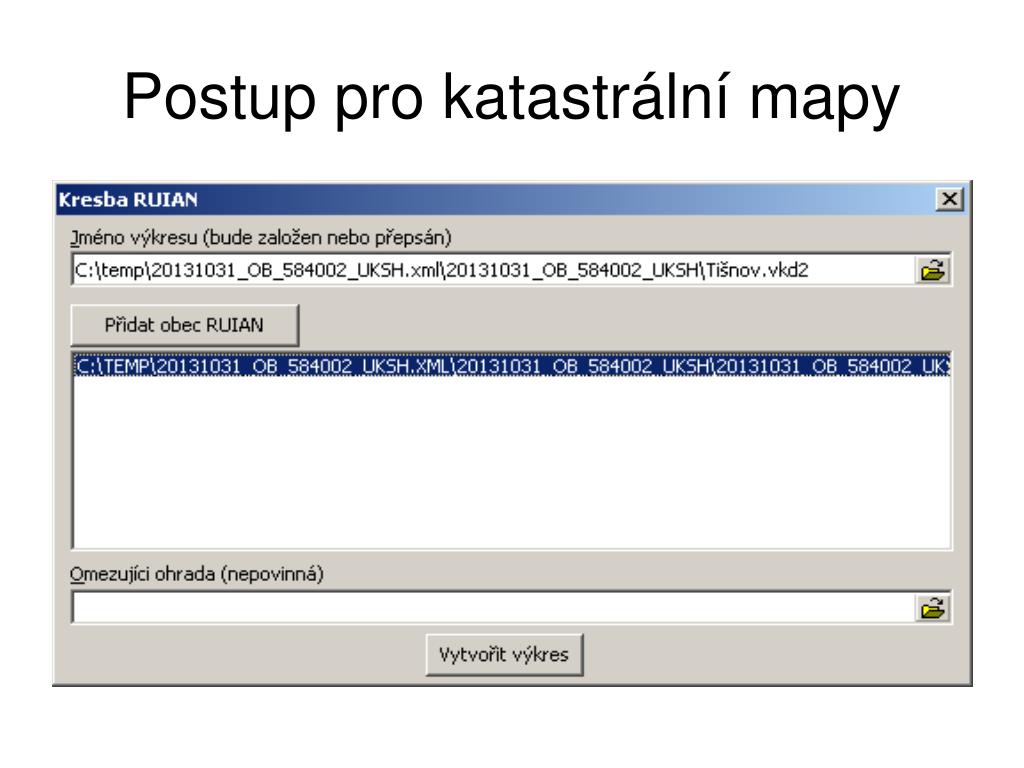

  11. Postup pro katastrální mapy • Na importním panelu klikneme v řádku „Jméno výkresu“ na ikonku otevření souboru a pak teprve nalistujeme složku a ručně vyplníme jméno výkresu, jenž se má vytvořit. • Dále klikneme na tlačítko „Přidat obec RÚIAN“ a vybereme databázi vzniklou v programu XmlRuian pro vybranou obec. Takových databází můžeme přidat více. • Omezující ohradu nemusíme vyplňovat • Klikneme na „Vytvořit výkres“ – viz dále

  12. Postup pro katastrální mapy

  13. Postup pro katastrální mapy • Tím se vygeneroval výkres ve vnitřním formátu programu VKM (VKD2) a databáze ve tvaru, jak bývá importována standardně z výměnného formátu VFK, ale s omezeným množstvím vyplněných dat (chybí např. údaje o vlastníkovi)

  14. Postup pro katastrální mapy • Tím je zpracování v programu VKM ukončeno • Je však možno vyexportovat DGN s jednočarovou kresbou nebo s areály, resp. SHP, DXF atd. • Je také možno připojit namísto databáze SPI z RÚIANu databázi importovanou z VFK

  15. Postupy pro data územní identifikace • Pokud bychom chtěli získat data územně identifikačních jednotek, bylo by nutné vyplnit stránku veřejného dálkového přístupu na portálu ČÚZK (http://vdp.cuzk.cz/ , volba „výměnný formát“) odlišně od získání prvků katastrální mapy • Zaškrtneme „Platné“, „Úplná kopie“, „Stát až ZSJ“, datová sada „Základní“, „Základní údaje“, „ČR“ a klikneme na „Vyhledat“

  16. Postupy pro data územní identifikace

  17. Postupy pro data územní identifikace • Další postup je již shodný s postupem pro katastrální mapy, tedy rozbalení souboru s příponou .gz, spuštění aplikace XmlRuian, nalistování rozbaleného souboru XML a složky pro vytvoření databáze, zaškrtnutí všech vrstev a vygenerování DGN výkresů • Například DGN výkres OBCE lze prohlížet v programu VKM nebo G-VIEW a protože je propojený s databází, lze snadno pro příslušnou obec najít její údaje, např. také kód obce potřebný pro vyhledání dat pro katastrální mapy

  18. Software XmlRuian • Autor: Ing. Zdeněk Konečný • Distribuuje: Ing. Svatopluk Sedláček, Vedlejší 696/4, 625 00 Brno (http://www.gview.cz/, e-mail: ssedlacek@volny.cz, tel 602 764 685) • Cena: Samostatně 14 000 Kč, k softwaru VKM nebo G-VIEW 12 000 Kč

  19. XmlRuian Konec prezentace – děkuji za pozornost
