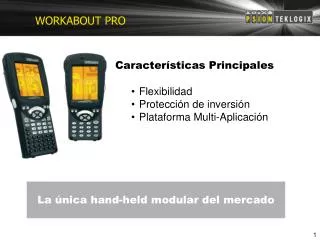

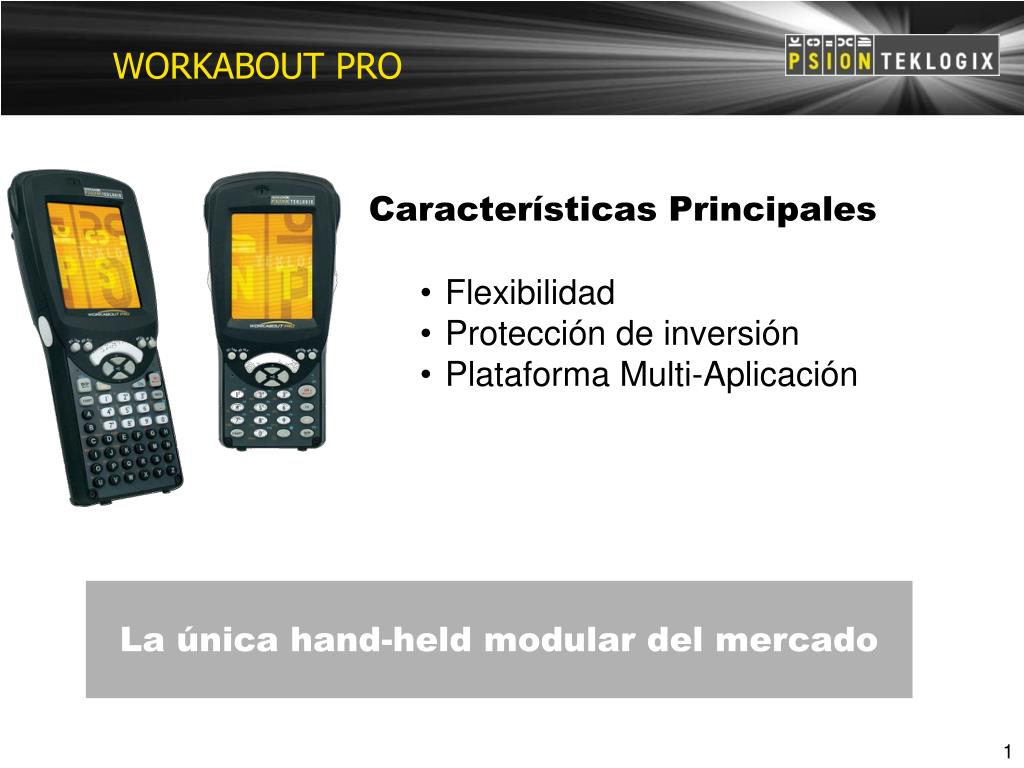

  1. WORKABOUT PRO • Características Principales • Flexibilidad • Protección de inversión • Plataforma Multi-Aplicación La única hand-held modular del mercado

  2. ESPECIFICACIONES • Modelos:C > Alfanumérico 52 teclas • S > Numérico 25 Teclas • Procesador: PXA 270 de 520 MHz • Lenguajes disponibles: • Sistema Operativo:CE 5.0 • 6.1 Classic / • Professional • Pantalla: VGA 480x640 pixeles, TFT Táctil con retroalimentación • Transflectivo, Diagonal de 9 cm o 3,6’’ • Memoria: 256 MB Flash / 128 MB SDRAM • Comunicación: Bluetooth versión 1.2 • Port Tether : RS-232 + USB maestro y esclavo * * Español solo en WM

  3. ESCALABILIDAD Scanners / Imagers Scanner 1D, Imager 1D y 2D Bluetooth 1.2 Connecteurs internes USB con 5V XMod 100 Pines Compact Flash GSM-GPRS-EDGE, UMTS, HSDPA RFID, PCCard, RS-232,IrDA, TTL, APN… WiFi, RS-232, GPS, RFID… Slot SD Scanner Tarjetas de mem industriales USB, TTL, 5V Slot SIM Tarjeta SIM (GSM) Batterie 3,7 V Alta Capacidad - 3300 & 4400 mAh Tapa de batería Accesible sin ningun tipo de herramienta Jack alimentation Para el adaptador de CA y CLA

  4. ROBUSTEZ Puerto Tether Alimentación Conector Dock Station Carcasa: Monocasco de plástico con tapa desmontable Contactos externos anti-corrosión Fijaciones por inserciones moldadas (internas y externas) Estanqueidad: IP65 Caídas: 26 caídas de 1,50m y múltiples caídas de 1,80 m siempre a concreto Temperatura: -20 °C  + 50 °C (En funcionamiento) -40 °C  + 60 °C (Storage)

  5. Como equipar una WAP G2 • Paso 1 - elegir la variante requerida • Teclado completo alfanumérico o solo numérico • CE 5.0 o Windows Mobile 6.1 (Classic o Professional) • Recordar– La función de teléfono celular es solo soportada en CE5 o Windows Mobile Professional (Microsoft dialer) 7527C-G2 WAP C – Standard battery door (no battery). CE 5.0 7527S-G2 WAP S - Standard battery door (no battery). CE 5.0 7527C-G2 WAP C - Standard battery door (no battery). Windows Mobile 6.1 Classic 7527S-G2 WAP S - Standard battery door (no battery). Windows Mobile 6.1 Classic 7527C-G2 WAP C - Standard battery door (no battery). Windows Mobile 6.1 Professional 7527S-G2 WAP S - Standard battery door (no battery). Windows Mobile 6.1 Professional

  6. Como equipar una WAP G2 Paso 2 - elegir la opción de radio: Opciones WiFi : RA2041 - 802.11bg CF Radio RA2043 - 802.11abg(7527C-G2 only, Windows CE only) Opciones WWAN: RA3030-G2 GSM/GPRS módulo Quad band RA3040-G2 UMTS módulo Quad band radio module Voz y datos solo soportado en WCE 5.0 o WM6.1 PRO

  7. Como equipar una WAP G2 Paso 3 – elegir un método de captura: Autorango Ejemplo EAN 13 END CAP • 1D Imager - Close range scanning, 0 - 3 foot range with appropriate barcodes SLIM POD • 1D Laser - Close range scanning, 0 - 8 foot range with appropriate barcodes Ejemplo Code PDF417 POD Ejemplo Code 128

  8. Como equipar una WAP G2 Paso 3 – elegir un método de captura: Lectores de código de barra POD WA9000-G1 – SE1223 High Perf Std Range Laser WA9005-G1 – SE1223 LR Long Range Laser WA9003-G1 – EV15 Low Cost Linear Imager WA6101-G1 – Pistol Grip para todos los scanners/imagers POD listados arriba Lectores 1D & 2D Imagers: WA9212-G1 – Slim Pod HHP 5180 2D Imager WA9008 – Slim Pod SX5400 2D Imager WA9002-G1 – SE955 Estándar range laser para aplicaciones sin pistol grip WA6102-G1 – Slim Pod Pistol Grip

  9. Como equipar una WAP G2 Paso 3 – elegir un método de captura: End cap Imager Options WA9103-G1 – 1D imager end cap sin antena WA8010-G1 – 2D imager end cap sin antena WA9113-G1 – 1D imager end cap con antena End cap Std Range Laser Scanner Options WA9102-G1 – 1D laser end cap sin antena WA9112-G1 – 1D laser end cap con antena

  10. Como equipar una WAP G2 Paso 3 – elegir un método de captura: End cap AutoFoco Laser WA9009 – Laser Autofoco Flush Mount Pistol Grip Kit para endcap 1D laser/imager • End cap SE955 laser, WA9009 y EV15 imager pueden configurarse con pistol grip adicionando el siguiente componente: • WA9300 – Flush Mount pistol grip kit • Incluye trigger back plate + flush mount pistol grip (WA6103)

  11. Como equipar una WAP G2 Paso 3 – elegir un método de captura: Otras opciones de Endcap BR1000 – End-cap 3 Port (RS-232, IrDA, TTL) TIP! Ideado para ser compatible con Workabout MX

  12. Como equipar una WAP G2 Paso 3 – elegir un método de captura: Opciones RFID Y GPS High Frequency (13.56 MHz) Tagsys RFID reader Low Frequency (125/134 KHz) Ultra High Frequency (868 a 915 MHz) Conexión a través del puerto de 100 pines GPS Puede conectarse vía USB o en el puerto del scanner End cap compatible con GSM o Stylus

  13. Como equipar una WAP G2 Paso 3 – elegir un método de captura: • Lectores de • Huellas • Pasaportes • Tarjetas INTEGRACIÓN

  14. Como equipar una WAP G2 • Paso 4 - elegir tipo de batería • Recordar – La tapa de batería es diferente entre la versión C y S pero las baterías no! WA3006 – 3300 mAh High Capacity Battery WA3017-G2 – Super High Capacity Battery Door para WAP C TIP! – Cotizar 2 x equipo WA3010 – 4400 mAh Super High Capacity Battery WA3018-G2 – Super High Capacity Battery Door para WAP S

  15. Como equipar una WAP G2 Paso 5 - elegir un método de carga: WA4003-G2 – Desktop Docking Station para todas WAPs Compatible con pistol grip Carga una batería cualquier batería de backup. Soporta conexiones Master y Esclavo WA4010 brinda conexión ethernet a partir del conector USB WA4015-G1 brinda conexión RS232 a partir del USB El Desktop Docking Station incluye fuente con fichas intercambiables.

  16. Como equipar una WAP G2 Paso 5 - elegir un método de carga: WA4204-G2 – Quad Docking Station para all WAP C WA4304-G2 – Quad Docking Station para all WAP S • Nota: • Provee comunicación WAP-a-Host para aplicaciones batch • Carga la batería dentro del equipo • Únicamente Ethernet – no USB. • Sin cargador extra para batería de backup • Compatible con pistol grip No se incluye cable de power 9008693 – Pwr Cord para North America 9008692 – Pwr Cord para Europe 9008950 – Pwr Cord para UK

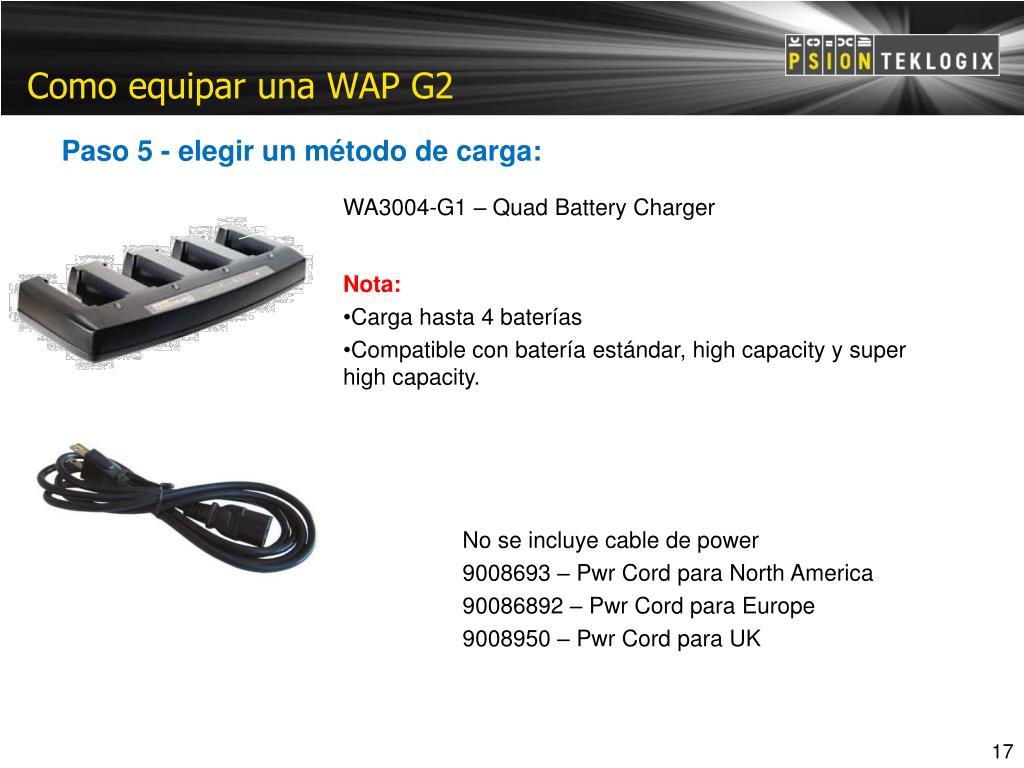

  17. Como equipar una WAP G2 Paso 5 - elegir un método de carga: WA3004-G1 – Quad Battery Charger • Nota: • Carga hasta 4 baterías • Compatible con batería estándar, high capacity y super high capacity. No se incluye cable de power 9008693 – Pwr Cord para North America 90086892 – Pwr Cord para Europe 9008950 – Pwr Cord para UK

  18. Como equipar una WAP G2 Paso 5 - elegir un método de carga: WA3001-G1 – Single Battery Charger • Nota: • Carga 1 batería de WAP • Compatible con estándar y Hi Capacity • Se conecta a corriente alterna o cigarette lighter No se incluye cable de power CA1067 – Pwr Adapter para North America CA1068-G1 – Pwr Adapter para Europe CA1069-G1 – Pwr Adapter para UK WA3113-G2 – Adaptador para autos. Este es un kit que permite conectar el WA3001 al encendedor de cigarrilos del auto (10-30v)

  19. Como equipar una WAP G2 Paso 5 - elegir un método de carga: PS1050-G1 – AC Power Supply • Nota: • Conecta una WAP G2 al cargador de pared para cargar su batería • WA3113-G2 – Adaptador de automóvil: • Nota: • Conecta una WAP G2 en el encendedor de cigarrillos del auto (10-30V input).

  20. Como equipar una WAP G2 Paso 5 - elegir un método de carga: WA1210-G2 – Powered Vehicle Cradle para all WAP C WA1310-G2 – Powered Vehicle Cradle para all WAP S CA1210 – El cable se ordena por separado (9-20V) input • Nota: • Provee una ubicación segura dentro de un vehículo • La versión “Powered” permite cargar la batería TIP! WA4006 RAM mount. Recordar cotizar el equipo para sujetar el Cradle dentro del vehículo. • WA4005-G1 – Replicador de puertos • Nota: • Permite conectar un modem celular, un receptor de GPS u otro dispositivo serial

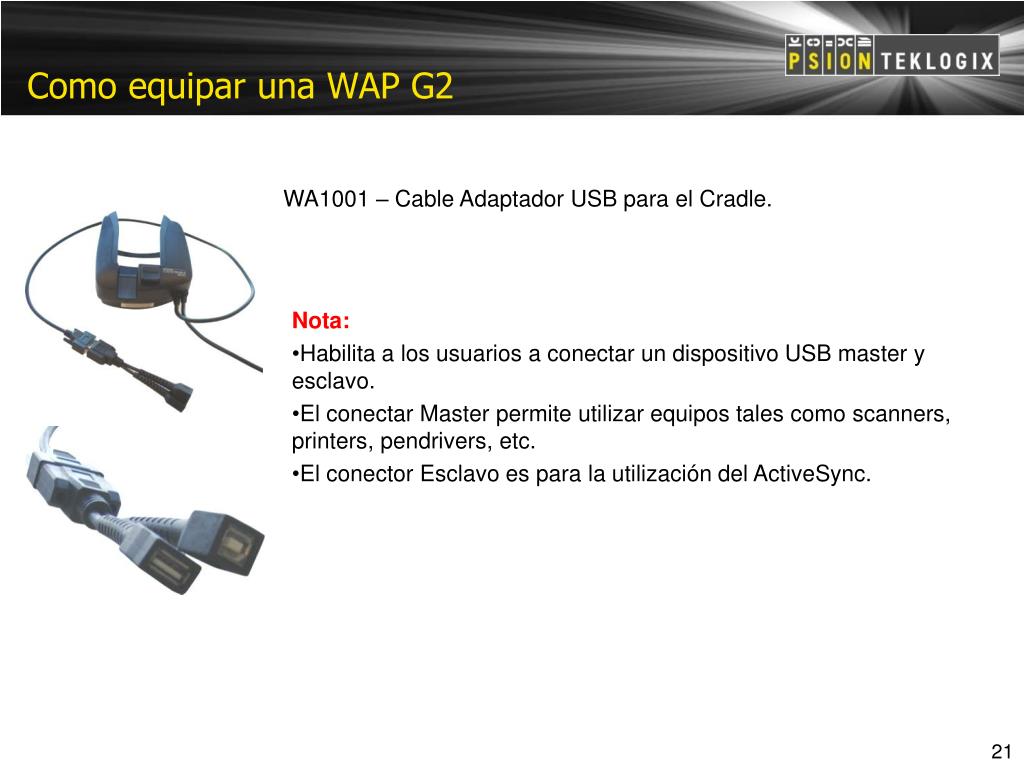

  21. Como equipar una WAP G2 WA1001 – Cable Adaptador USB para el Cradle. • Nota: • Habilita a los usuarios a conectar un dispositivo USB master y esclavo. • El conectar Master permite utilizar equipos tales como scanners, printers, pendrivers, etc. • El conector Esclavo es para la utilización del ActiveSync.

  22. Como equipar una WAP G2 WA1002 – Tether a USB A cable • Nota: • Habilita dispositivos como un GPS o scanner externo.

  23. Como equipar una WAP G2 • WA4001-G2 – Active Sync Cable • Nota: • Permite realizar una conexión Active Sync sin necesidad de utilizar el docking station. WA4025 – Tether a Ethernet adapter WA4020-G2 – Tether a Dsub9

  24. Como equipar una WAP G2 Paso 6 - elegir accesorios WA6090-G2 – Carrying Case para WAP C Batch or WiFi WA6094-G2 – Carrying Case para WAP C GSM WA6095-G2 – Carrying Case para WAP C 1D laser or imager end cap WA6096-G2 – Carrying Case para WAP C 2D imager end cap WA6097-G2 – Carrying case para WAP C Universal end cap (open end) WA6190-G2 – Carrying Case para WAP S Batch or WiFi WA6194-G2 – Carrying Case para WAP S GSM WA6195-G2 – Carrying Case para WAP S 1D laser or imager end cap WA6196-G2 – Carrying Case para WAP S 2D imager end cap WA6197-G2 – Carrying Case para WAP S Universal end cap (open end) 30585 – Shoulder Strap para ser usada con Carrying Case WA6112-G2 – Protector de pantalla x 4 para todas las WAP G2 • Nota: • Incluye clip para sujetar a un cinturón • Compatible con todos los scanners/imagers • Compatible con Pistol Grip con una pequeña modificación

  25. Como equipar una WAP G2 Step Six – choose carrying accessories: WA6091 – Cartuchera de Nylon para todas las versiones of WAP • Nota: • Incluye clip para cinto • Compatible con todos los tipos de scanners WA6050 – Soft Shell Holster • Nota: • Compatible con Pistol Grips • Incluye cinto • Bolsillo para batería extra • Bolsillo extra… WA6025 – Hand strap con stylus para all WAP C WA6125 – Hand strap con stylus para all WAP S WA6310-G1 – Stylus con kit de soporte (no hand strap)

  26. Como equipar una WAP G2 Final Step – choose carrying accessories: WA6400 Rubber boot GSM/WiFi para 7527C-G2 WA6401 Rubber boot GSM/WiFi para 7527S-G2 WA6402 Rubber boot para Auto Range end cap para 7527C-G2 WA6403 Rubber boot para Auto Range end cap para 7527S-G2 WA6404 Rubber boot para 1D/2D end cap para 7527C-G2 WA6405 Rubber boot para 1D/2D end cap para 7527S-G2 • Nota: • Todos los rubber boots son abiertos en su parte inferior para soportar pods y pistols grips • Todos los rubber boots soportan GSM/WiFi excepto el modelo autofoco. Solo WiFi • Todos los rubber boots soportan conexión a shoulder strap

  27. MICROSOFT • ¿Qué es Windows CE? Microsoft Windows CE.NET es el sistema operativo para dispositivos inteligentes, conectados y de tamaño reducido. • Breve historia de Windows CE A principios de 1992 Microsoft Corp. comenzó con el proyecto Win-Pad Noviembre de 1996 Se lanzó al mercado el sistema operativo CE 1.0 4 de octubre de 2001 Lanzamiento del sistema operativo Pocket PC 2002 CE 3 (Merlin). 5 de octubre de 2001 Lanzamiento del sistema Smartphone 2002 CE 3 (Stinger). 23 de abril de 2003 Lanzamiento del sistema operativo CE 4.2 .Net (McKendrick) 23 de junio de 2003 Lanzamiento de Windows Mobile Pocket PC 2003. 24 de marzo de 2004 Lanzamiento de Windows Mobile Pocket PC 2003 SE. Julio de 2005 Lanzamiento de Windows CE 5 y Pocket PC (Magneto) 5. Septiembre de 2006 Lanzamiento de Windows Mobile 6 y eliminación de nombres Pocket PC/Smartphone Septiembre de 2006 Renombramiento de CE a Embedded

  28. MICROSOFT Windows Embedded (CE .NET) es el último lanzamiento de Windows CE que continúa apuntando a una amplia gama de dispositivos incorporados e incluye respaldo para Compact Framework. Platform Builder es el entorno de desarrollo integrado para generar, depurar y desplegar un sistema operativo incorporado y hecho a medida basado en Windows CE .NET. Cada fabricante puede usar un generador de plataformas para definir las funcionalidades que se incluyen en el sistema operativo, lo que permite que cada dispositivo en particular tenga una configuración personalizada. Trabaja en memoria Volatil La plataforma Microsoft Windows Mobile™ está adaptada a tipos específicos de dispositivos y aplicaciones informáticos de mano y móviles, tales como PDA o Smartphone. Actualmente define tres plataformas: • Windows Standard (Smartphone) • Windows Classic (Pocket PC) • Windows Professional (Un híbrido de las dos versiones anteriores al que se solía denominar Pocket PC Phone Edition) Todas estas plataformas utilizan Windows CE como el sistema operativo central, pero cada una sigue un conjunto de normas muy bien definido. Las funcionalidades tanto del software como del hardware están estrechamente definidas en estas plataformas para proporcionar uniformidad a los usuarios finales. Por ejemplo, los dispositivos con Windows Mobile Classic (Pocket PC) utilizan al menos una pantalla táctil 1/4 VGA, microprocesador basado en ARM y están de conformidad con parámetros de software específicos. La funcionalidad de Gestión de Información Personal (PIM) inherente a Pocket PC está orientada hacia los dispositivos de tipo PDA y puede que no sea adecuada para dispositivos orientados al uso empresarial específicos para una tarea. Reside íntegramente en FLASH

  29. MICROSOFT OK
