Conceptos básicos de iluminación

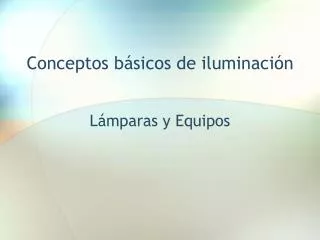

1. Conceptos básicos de iluminación Lámparas y Equipos

2. Introducción • OBJETIVO DOTAR AL PARTICIPANTE DE LOS CONCEPTOS BASICOS RELACIONADOS CON EL MERCADO DE LA ILUMINACION A FIN DE QUE SE DESENVUELVA MEJOR EN SU PUESTO DE TRABAJO.

3. Agenda • I Lámparas • Tipos de lámparas y usos más comunes • Incandescentes & Halógenas • Descarga • Halogenuros Metálicos • Vapor Sodio • Vapor de Mercurio • Fluorescencia • Tubos fluorescentes T8 – T5 • Lámparas Compactas No-integradas • Lámparas Compactas Integradas • Leds(breve mención) • II Equipos. Tipos y características • Equipos para fluorescencia • Equipos para descarga

4. …Agenda • III Luminarias y principales marcas comercializadas • Exterior • Alumbrado Publico: Gewiss, Philips, Carandini… • Proyección: Gewiss, Philips, Carandini… • Interior • Comercial y oficinas: Ilusol, Gewiss, Philips, Frepi,Ornalux… • Industrial: Ilusol, Gewiss, Philips, Frepi… • Emergencias: Normalux, Legrand, Zemper, Daisalux • Hospitalaria: Philips, Ilusol, Legrand, Ornalux • Decorativa: Deltalight, Reggiani, Iguzzini, Secom, Troll, • Lamparas: Osram, Philips, Sylvania, GE Lighting, Megaman

5. Conceptos relacionados • FLUJO LUMINOSO(lumen (lm)):Cantidad total de luz emitida • INTENSIDAD LUMINOSA : Flujo luminoso radiado por una fuente de luz en una dirección específica (cd) • TEMPERATURA DE COLOR DE LAS LAMPARAS (ºK) • INDICE DE REPRODUCCION CROMATICA (I.R.C.): Gama 80. Gama 90. Tonalidad de color 33,54) • Normas de aplicación: Ley de Protección del Cielo, R.E.B.T, Norma UNE12464, C.T.E.

6. TIPOS DE LAMPARAS • INCANDESCENTES: • Emisión de luz por calentamiento de un filamento. • El 90% de la electricidad que utilizan la transforman en calor. • Corta vida y bajo rendimiento • Popular por su bajo precio y el color cálido de su luz • Uso doméstico y decorativo

7. Aplicación de los conceptos….

8. TIPOS DE LAMPARAS • HALOGENAS • Surgen como una mejora de las incandescentes, mediante la utilización de gases halógenos. • Menores dimensiones de la lámpara • Mayor rendimiento luminoso con más larga duración, así como unas luminancias y temperaturas de color más elevadas • Constancia del flujo luminoso y de la temperatura de color durante toda la vida de la lámpara. • Uso decorativo, comercial y doméstico

9. Aplicación de los conceptos….

10. TIPOS DE LAMPARAS • Descarga.Generalidades • Generación de luz mediante una descarga eléctrica, producida entre dos electrodos situados en el interior de un tubo lleno de gas • Proporcionan una fuente luminosa compacta, que permite un buen control de la luz con el uso de luminarias • Elevado rendimiento lumínico (mayor cantidad de lúmenes por vatio de potencia consumida) con reflectores adecuados • No pueden ser conectadas directamente a la red de alimentación sin una reactancia que controle la intensidad de corriente que circula por ellas. • Están recomendadas para la iluminación de escaparates, salas de ventas, estadios, carreteras, industrias, etc…

11. TIPOS DE LAMPARAS • Descarga. Vapor de Mercurio • Eficacia lumínica 40-60 lúmenes/Watt • I.R.C. 40 a 45 normalmente. • Su espectro cromático no contiene radiaciones rojas, recorriendo la zona visible violeta, azul, verde y amarilla • No necesitan arrancador, pero si un balasto (equipo auxiliar) • La alta presión interior no permite el reencendido en caliente de la lámpara una vez apagada. • Aplicaciones: Naves industriales, hangares, parques y jardines, viales. Siendo sustituidas por las lámparas de vapor de sodio alta presión en alumbrado viario y por las lámparas de halogenuros metálicos en alumbrado industrial.

12. Aplicación de los conceptos….

13. TIPOS DE LAMPARAS • Descarga. Vapor de Sodio • La eficacia lumínica entre los 80 y los130 lúm/vatio • I.R.C. 30 a 50 normalmente. • Espectro cromático predominantemente amarillo anaranjado • Admiten cualquier posición de funcionamiento. • Su aplicación más generalizada es en alumbrado viario, naves industriales con poca exigencia en reproducción de colores, estacionamientos abiertos, fachadas, monumentos, etc.

14. Aplicación de los conceptos….

15. TIPOS DE LAMPARAS • Descarga. Halogenuros Metalicos • Son similares a las de vapor de mercurio, pero, además de mercurio, contienen yoduros metálicos, como disprosio, holmio, indio, tulio, sodio, escandio, etc., • Para el reencendido instantáneo en caliente es necesario utilizar arrancadores especiales. • La eficacia lumínica entre los 60 y los 95 lúm/vatio • I.R.C. 65 a 85 normalmente. • Existen varias posiciones de funcionamiento …

16. TIPOS DE LAMPARAS • … Halogenuros Metalicos • Son más sensibles a las variaciones de la tensión de red que otras de descarga, lo que afecta a la duración de la lámpara, y su rendimiento de color. • Su espectro cromático es el más completo de las lámparas de descarga • Para lámparas de una misma potencia, puede ser necesario distinto equipo • Sus aplicaciones son amplias, alumbrado de proyección, estadios deportivos, estudios de cine, monumentos, como iluminación de trabajo en naves industriales, parques y jardines, como iluminación decorativa interior en escaparates, centros comerciales, etc.

17. Aplicación de los conceptos….

18. TIPOS DE LAMPARAS • Descarga. Sodio Baja Presión • Generan una radiación monocromática de color amarillo característico, en la zona del espectro visible para la que el ojo humano tiene mayor sensibilidad. • Permiten una gran agudeza visual y muy buena percepción de contrastes, • Su monocromatismo proporciona un rendimiento de color muy malo, lo que impide distinguir los colores de los objetos iluminados con esta luz. • La eficacia lumínica de estas lámparas es muy elevada, entre 160 y 180 lm/W. • Son lámparas muy estables, manteniendo el flujo luminoso a lo largo de su vida. • Tienen una posición de funcionamiento concreta según el tipo de lámpara

19. Aplicación de los conceptos…. • -Utilizadas en alumbrado de túneles, puertos, autopistas, zonas de niebla, como alumbrado de seguridad en polígonos industriales y grandes áreas, así como refuerzo de alumbrado ornamental y monumentos.

20. TIPOS DE LAMPARAS • FLUORESCENTES • Son fuentes luminosas consecuencia de una descarga eléctrica en atmósfera de vapor de mercurio a baja presión, en las que la luz se genera por el fenómeno de la fluorescencia. • No pueden ser conectadas directamente a la red de alimentación sin un dispositivo que controle la intensidad de corriente que circule por ellas • La vida media está en torno a las 10.000-12.000 horas, aunque su vida útil se puede estimar entre las 5.000 y 7.500 horas, tras cuyo periodo se evidencia la depreciación del flujo luminoso en la lámpara • Su eficacia lumínica se encuentra entre los 50 y 100 lm/W, dependiendo del tipo de lámpara. • El I.R.C, es bastante alto, incluso dentro de la gama de los 90 • Sus usos son muy amplios: Hogar, oficinas, decorativo, industrial….

21. TIPOS DE LAMPARAS • TIPOS DE TUBOS FLUORESCENTES

22. TIPOS DE LAMPARAS • Fluorescentes compactas no integradas

23. TIPOS DE LAMPARAS • Fluorescentes compactas integradas

24. Aplicación de los conceptos….

25. Aplicación de los conceptos….

26. Resumen • Existen diversos tipos de lamparas, dependiendo de su composición. • En función de su composición, tienen diversas aplicaciones. La elección de un tipo de lámpara, dependerá del uso al que estará destinado. • La eficiencia, rendimiento cromático, horas de vida y temperatura de color son elementos a tener en cuenta al momento de elegir una lampara. • Algunas lámparas requieren equipos auxiliares para su conexión y funcionamiento

27. EQUIPOS • Generalidades • Las reactancias o balastos son accesorios para utilizar en combinación con las lámparas halógenas o de descarga (VM,SAP,H.M. o Fl.) con el fin de conseguir un correcto funcionamiento de éstas.Aquellas que por si solas no pueden realizar esta función se auxilian de los arrancadores; se aplican mayormente en las lámparas de sodio y halogenuros metálicos. • Realizan las siguientes funciones: • Suministran la corriente de arranque requerida o, incluso algunos tipos de reactancias, las bajas tensiones necesarias para el precaldeo de los cátodos de la lámpara. • Proporcionan la tensión necesaria para el encendido de la lámpara. • Limitan la corriente que circula por las lámparas a los valores exigidos para un funcionamiento adecuado.

28. EQUIPOS • … Generalidades En función de la tecnología empleada en su construcción, estos pueden ser: • Electromagnéticos o convencionales: Son mas grandes, pesadas, y generan calor por perdidas de potencia. Funcionan bien para lámparas de descarga, pero no así, para las fluorescencias, pues en función de la instalación pueden llegar a aumentar el consumo real de la lámpara. Para evitar esto, se fabrican equipos con condensadores de corrección de potencia o Alto Factor. • Equipos de Doble Nivel: Son reactancias que permiten reducir el nivel de iluminación sin una disminución importante de la visibilidad, pero con un ahorro energético considerable. Su mayor utilidad esta dentro del alumbrado publico • Equipos con línea de mando: en los que el cambio de nivel de potencia se realiza con una señal eléctrica enviada a través de una línea de mando • Equipos sin línea de mando o temporizados: incorporan un circuito temporizador que transcurrido el tiempo programado (normalmente 4,5 horas), cambia automáticamente al modo de potencia reducida.

29. EQUIPOS • … Generalidades En función de la tecnología empleada en su construcción, estos pueden ser: • Electrónicos: Son mas livianos y pequeños. Constituyen un sistema de alimentación sustitutivo de la instalación convencional. • Las principales características de los balastos electrónicos son: • Menor potencia pérdida. • Mayor rendimiento total del circuito. • Estabilidad de la potencia en lámpara ante variaciones de la tensión de red. Alarga la vida de la lámpara. • Estabilidad de color y flujo luminoso. • Sistemas de protección incluidos. • Dimensiones y peso reducidos. • Reducción de efecto estroboscópico (sensación de movimiento irreal) • Funcionamiento silencioso • Pueden ser regulables e integrarse en un sistema centralizado de control del alumbrado (p. ej. DALI)

30. LEDS • Generalidades • Un LED, o Diodo Emisor de Luz (Light Emitting Diode), como su propio nombre indica es un diodo, un semiconductor que polarizado directamente entre ánodo y cátodo emite luz al producirse el fenómeno conocido como electroluminiscencia. • Se trata de una diminuta lámpara en estado sólido, ya que no posee ni filamento, ni gas inerte, ni ampolla de vidrio que lo recubra, como las lámparas comunes. • Los módulos de LEDs se alimentan con fuentes de alimentación de corriente continua, cuya función es proporcionar y controlar con precisión la corriente del circuito. La tensión continua de salida debe estar muy estabilizada para mantener constante tanto la potencia como la intensidad de los LEDs, garantizando su vida y un correcto funcionamiento, por lo que deben ser equipos electrónicos. NUNCA CONECTE UN LED DIRECTO A LA RED

31. LEDS • … Generalidades • VENTAJAS: • - Rápida respuesta: encendido y apagado instantáneo • - Larga duración: en condiciones normales de funcionamiento tienen una vida media de 100.000 horas, lo que supone más de 10 años de vida. • - Robustez mecánica: resistentes a golpes y vibraciones, al ser objetos 100% sólidos. • - Baja tensión de alimentación: • - Bajo consumo:. • - Menos mantenimiento:. • - Conservación medioambiental: Ahorro de energía, menor calor y libres de mercurio. • - Dimables: En amplio rango, desde la potencia nominal hasta el mínimo. • - Depreciación luminosa reducida a lo largo de su vida. • - Obtención de luz de calidad ya que el color lo genera el propio LED

32. LEDS • … Generalidades • DESVENTAJAS DE LOS LEDs: • Problemas de funcionamiento a temperaturas elevadas • Necesidad de usar fuentes de alimentación estabilizadas • Precios elevados • Poca eficacia luminosa (25 lm/W), lejos de los halogenuros metálicos. • RECOMENDACIONES PARA EL USO DE LOS LEDs: • Evitar ambientes con temperaturas elevadas. • Utilización de fuentes de alimentación estabilizadas • APLICACIONES: • Marquesinas y rótulos. • Semáforos. • Indicación de rutas y salidas. • Luces indicadoras de automóviles. • Alumbrado de emergencia. • Señales de tráfico y señalización. • Aplicaciones ornamentales.

33. LEDS
