(四)主令控制器

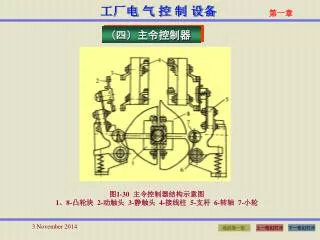

图1-30 主令控制器结构示意图

1、8-凸轮块 2-动触头 3-静触头 4-接线柱 5-支杆 6-转轴 7-小轮


6160208

第七节 常用电子式电器

一、晶体管时间继电器


6160208

阻容延时电路

图1-31 阻容延时电路分析

a)阻容延时电路基本结构形式 b)阻容电路充电曲线


6160208

JS20系列通电延时型继电器电路图分析

图1-32 JS20系列通电延时型继电器电路图


6160208

二、接近开关

图1-33 晶体管停振型接近开关方框图


6160208

接近开关电路图分析

图1-34 晶体管停振型接近开关电路图


6160208

第八节 速度继电器与干簧继电器

一、速度继电器

速度继电器是根据电磁感应原理制成的,它的套有永久磁铁的轴与被控电动机的轴相联,用以接受转速信号。

图1-35 速度继电器结构原理图

1-调节螺钉 2-反力弹簧 3-常闭触头 4-动触头 5-常开触头

6-返回杠杆 7-杠杆 8-定子导条 9-定子 10-转轴 11-转子


6160208

二、干簧继电器

图1-36 干簧继电器结构原理图

a)线圈通电驱动型 b) 外磁场驱动型


6160208

第一章结束谢谢使用!
