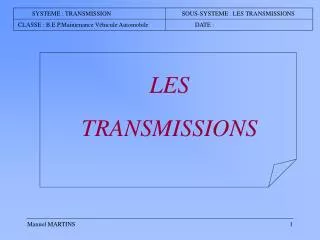

Les transmissions

SYSTEME : TRANSMISSION SOUS-SYSTEME : LES TRANSMISSIONS

CLASSE : B.E.P.Maintenance Véhicule Automobile DATE :

LES

TRANSMISSIONS


Les transmissions

SYSTEME : TRANSMISSION SOUS-SYSTEME : LES TRANSMISSIONS

CLASSE : B.E.P.Maintenance Véhicule Automobile DATE :

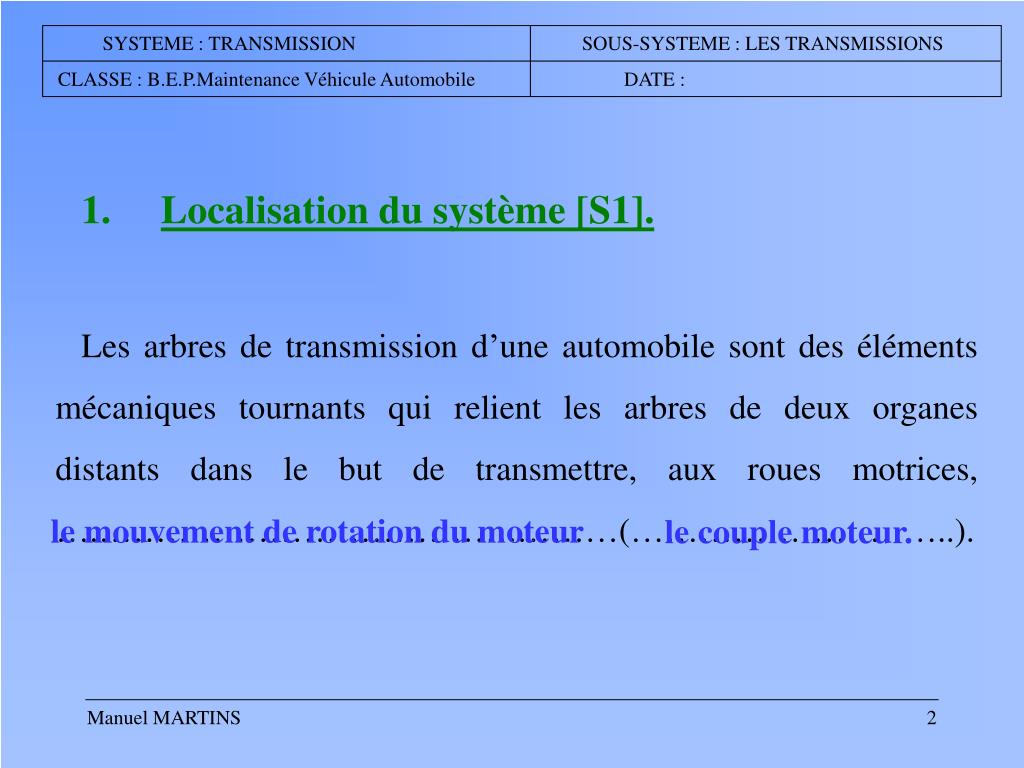

1.     Localisation du système [S1].

Les arbres de transmission d’une automobile sont des éléments mécaniques tournants qui relient les arbres de deux organes distants dans le but de transmettre, aux roues motrices, ….……………………………….………(………………………..).

le mouvement de rotation du moteur

le couple moteur.


Les transmissions

SYSTEME : TRANSMISSION SOUS-SYSTEME : LES TRANSMISSIONS

CLASSE : B.E.P.Maintenance Véhicule Automobile DATE :

Roue

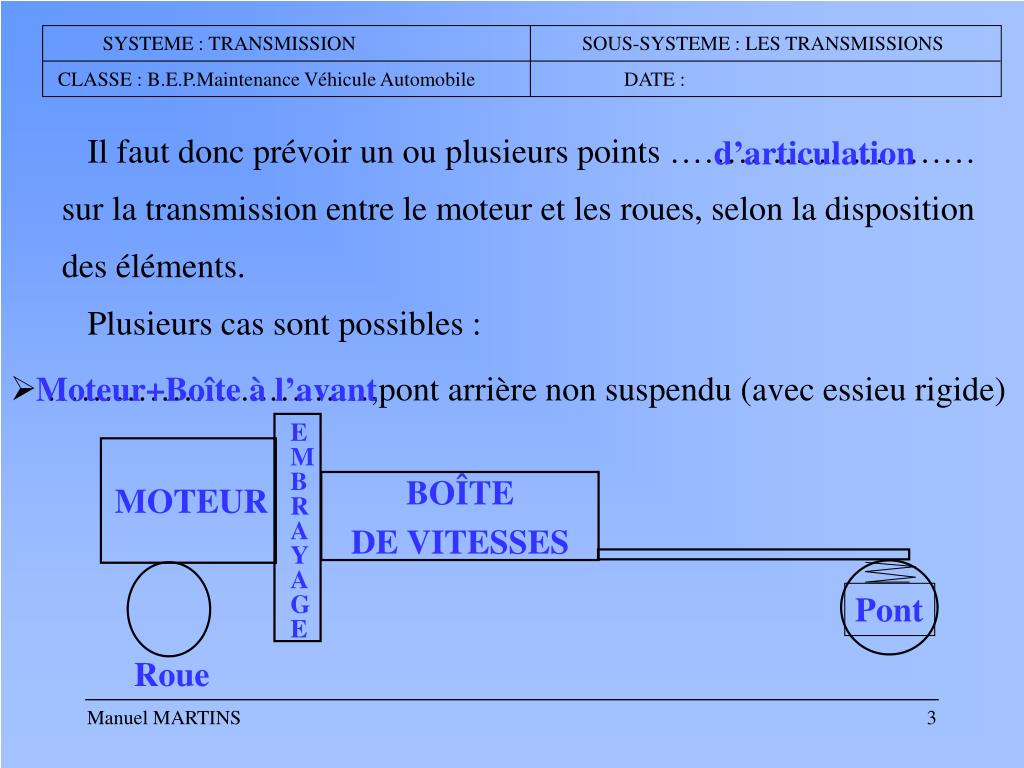

Il faut donc prévoir un ou plusieurs points ……………………… sur la transmission entre le moteur et les roues, selon la disposition des éléments.

Plusieurs cas sont possibles :

d’articulation

  • ………………..………,pont arrière non suspendu (avec essieu rigide)

Moteur+Boîte à l’avant

EMBRAYAGE

MOTEUR

BOÎTE

DE VITESSES

Pont


Les transmissions

SYSTEME : TRANSMISSION SOUS-SYSTEME : LES TRANSMISSIONS

CLASSE : B.E.P.Maintenance Véhicule Automobile DATE :

Moteur + Boîte + Pont

PONT

Il est nécessaire de disposer ……………………………………. et de deux demi-arbres que l’on appelle « …………………… » et très souvent à contre sens «  …………………… ».

d’un arbre de transmission

arbres de roue

le CARDAN

  • ……………………………,Suspendu Avant ou Arrière


Les transmissions

SYSTEME : TRANSMISSION SOUS-SYSTEME : LES TRANSMISSIONS

CLASSE : B.E.P.Maintenance Véhicule Automobile DATE :

des débattements

verticaux

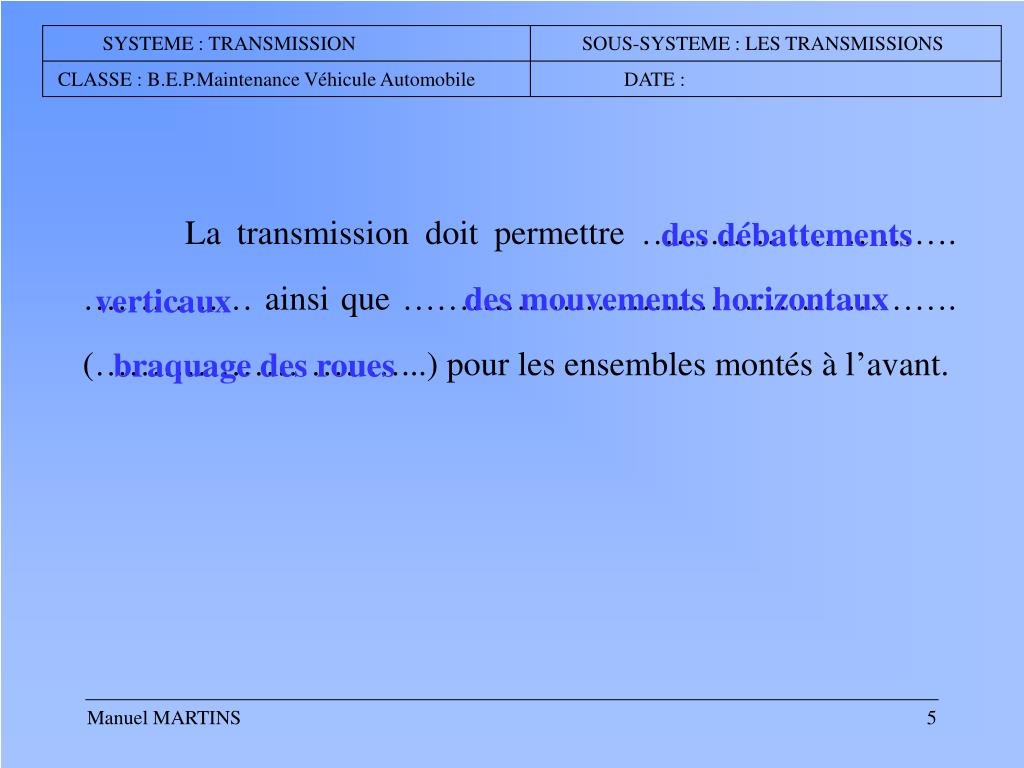

La transmission doit permettre ………………………. …………… ainsi que …………………………………………. (………………………...) pour les ensembles montés à l’avant.

des mouvements horizontaux

braquage des roues


Les transmissions

SYSTEME : TRANSMISSION SOUS-SYSTEME : LES TRANSMISSIONS

CLASSE : B.E.P.Maintenance Véhicule Automobile DATE :

…………………………………………………………………………

Énergie Mécanique

Énergie Mécanique

C1 ω1

C1 ω1

2. Caractéristiques fonctionnelles principales de

la transmission [S2].

Relation entre les variables d’entrée et de sortie [S8].

Transmettre

le couple moteur aux roues

Les Transmissions


Les transmissions

SYSTEME : TRANSMISSION SOUS-SYSTEME : LES TRANSMISSIONS

CLASSE : B.E.P.Maintenance Véhicule Automobile DATE :

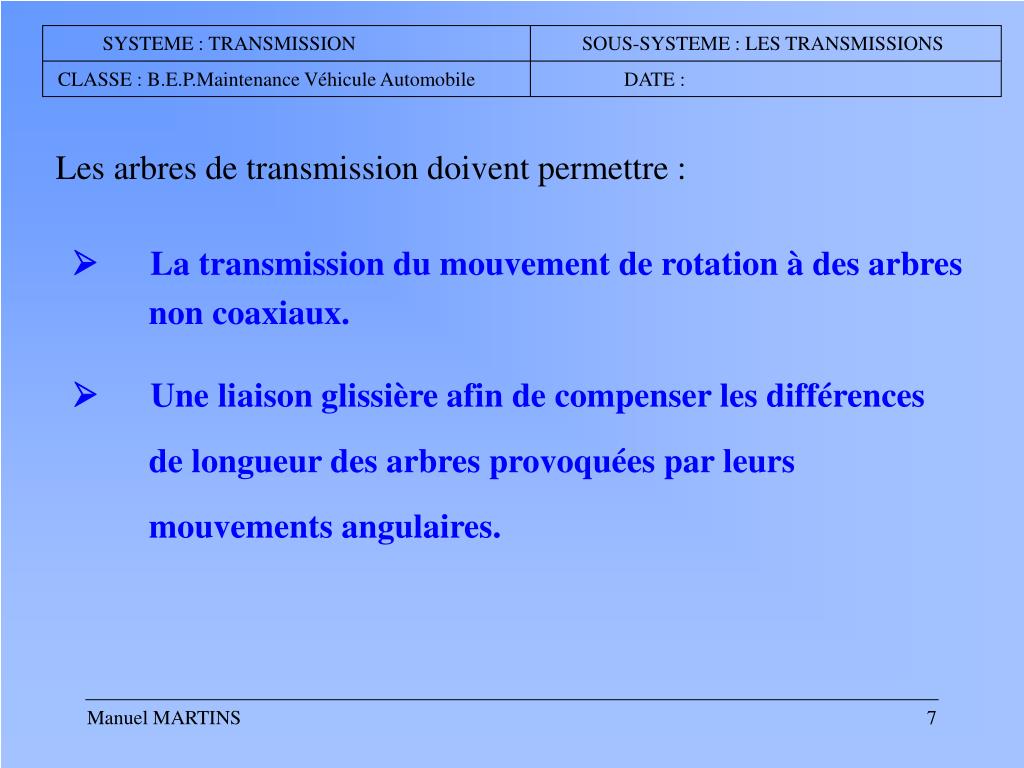

Les arbres de transmission doivent permettre :

Ø      La transmission du mouvement de rotation à des arbres

non coaxiaux.

Ø      Une liaison glissière afin de compenser les différences

de longueur des arbres provoquées par leurs

mouvements angulaires.


Les transmissions

SYSTEME : TRANSMISSION SOUS-SYSTEME : LES TRANSMISSIONS

CLASSE : B.E.P.Maintenance Véhicule Automobile DATE :

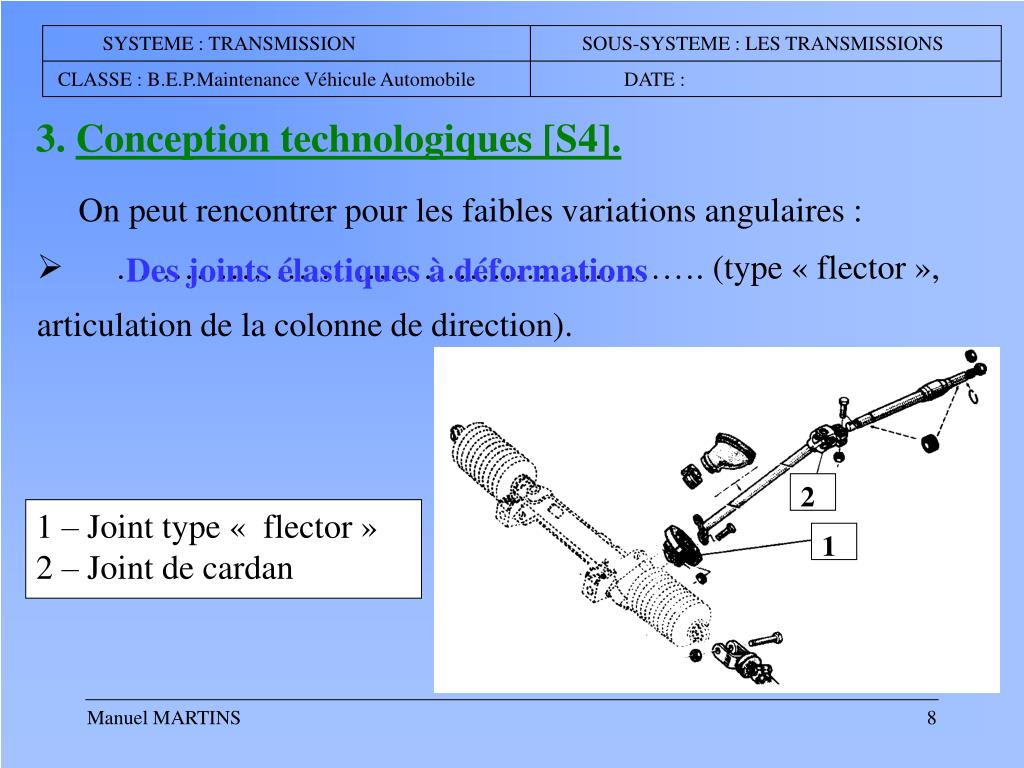

3. Conception technologiques [S4].

On peut rencontrer pour les faibles variations angulaires :

Ø      ……………………………………………. (type « flector »,

articulation de la colonne de direction).

Des joints élastiques à déformations

2

1 – Joint type «  flector »

2 – Joint de cardan

1


Les transmissions

SYSTEME : TRANSMISSION SOUS-SYSTEME : LES TRANSMISSIONS

CLASSE : B.E.P.Maintenance Véhicule Automobile DATE :

1

2

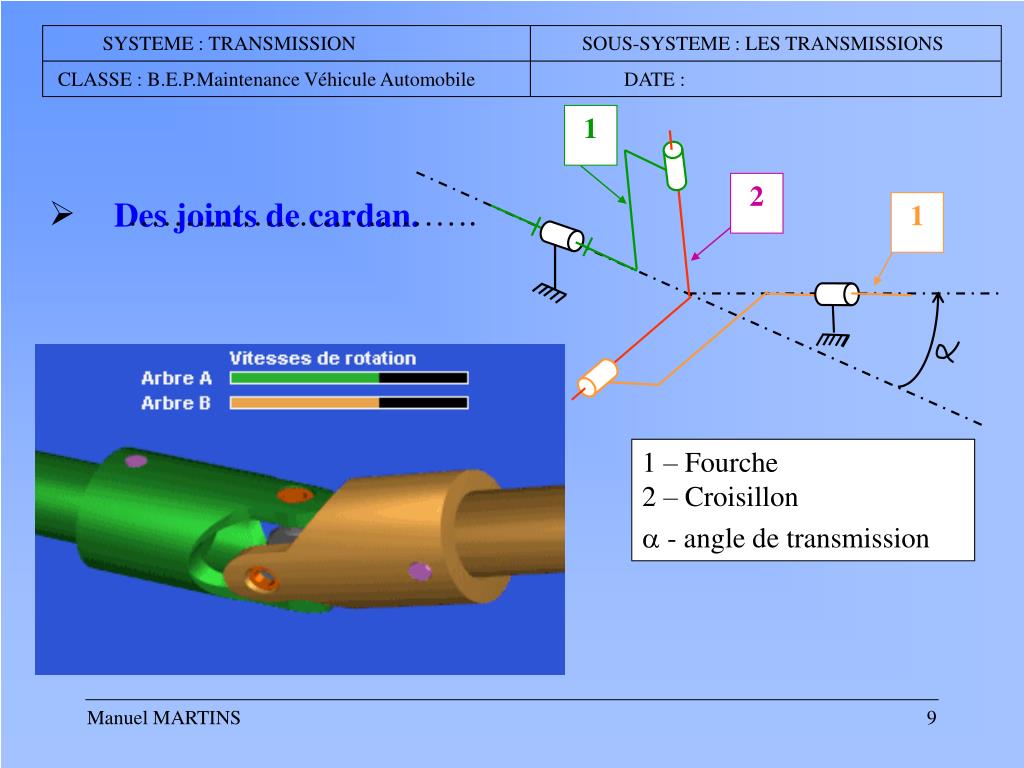

Ø      ………………………….

Des joints de cardan.

1

1 – Fourche

2 – Croisillon

 - angle de transmission


Les transmissions

SYSTEME : TRANSMISSION SOUS-SYSTEME : LES TRANSMISSIONS

CLASSE : B.E.P.Maintenance Véhicule Automobile DATE :

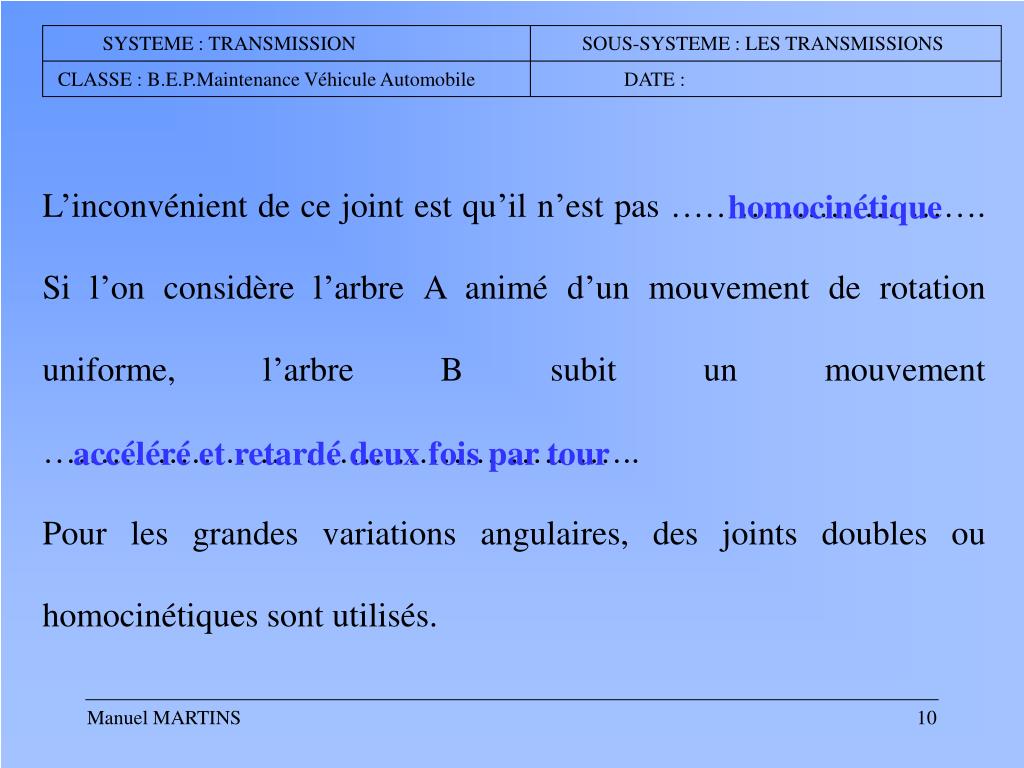

L’inconvénient de ce joint est qu’il n’est pas ………………………. Si l’on considère l’arbre A animé d’un mouvement de rotation uniforme, l’arbre B subit un mouvement ……………………………………………..

Pour les grandes variations angulaires, des joints doubles ou homocinétiques sont utilisés.

homocinétique

accéléré et retardé deux fois par tour


Les transmissions

SYSTEME : TRANSMISSION SOUS-SYSTEME : LES TRANSMISSIONS

CLASSE : B.E.P.Maintenance Véhicule Automobile DATE :

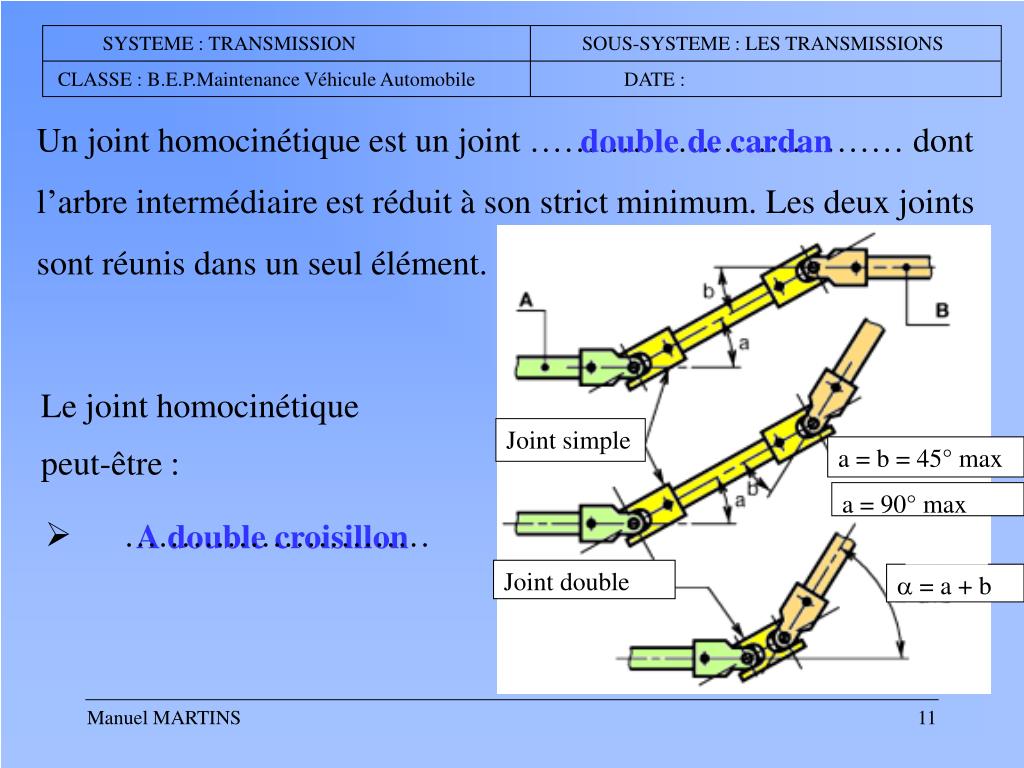

Joint simple

a = b = 45° max

a = 90° max

Joint double

 = a + b

Un joint homocinétique est un joint …………………………… dont l’arbre intermédiaire est réduit à son strict minimum. Les deux joints sont réunis dans un seul élément.

double de cardan

Le joint homocinétique

peut-être :

Ø      ………………………

A double croisillon


Les transmissions

SYSTEME : TRANSMISSION SOUS-SYSTEME : LES TRANSMISSIONS

CLASSE : B.E.P.Maintenance Véhicule Automobile DATE :

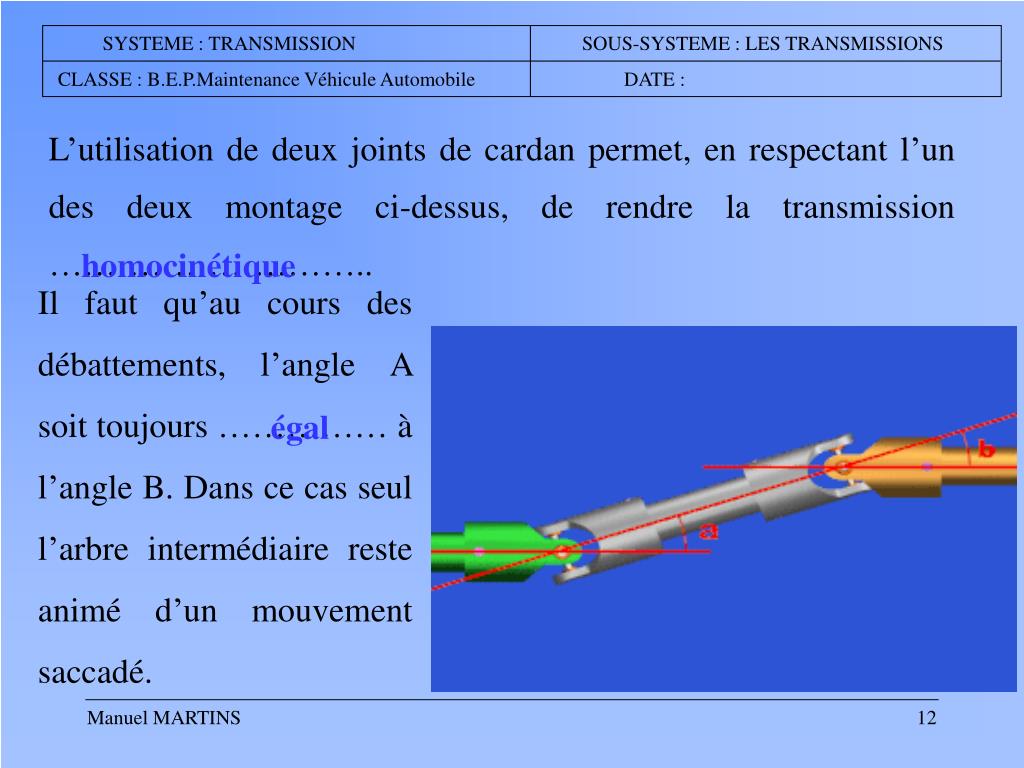

L’utilisation de deux joints de cardan permet, en respectant l’un des deux montage ci-dessus, de rendre la transmission ………………………..

homocinétique

Il faut qu’au cours des débattements, l’angle A soit toujours …………… à l’angle B. Dans ce cas seul l’arbre intermédiaire reste animé d’un mouvement saccadé.

égal


Les transmissions

SYSTEME : TRANSMISSION SOUS-SYSTEME : LES TRANSMISSIONS

CLASSE : B.E.P.Maintenance Véhicule Automobile DATE :

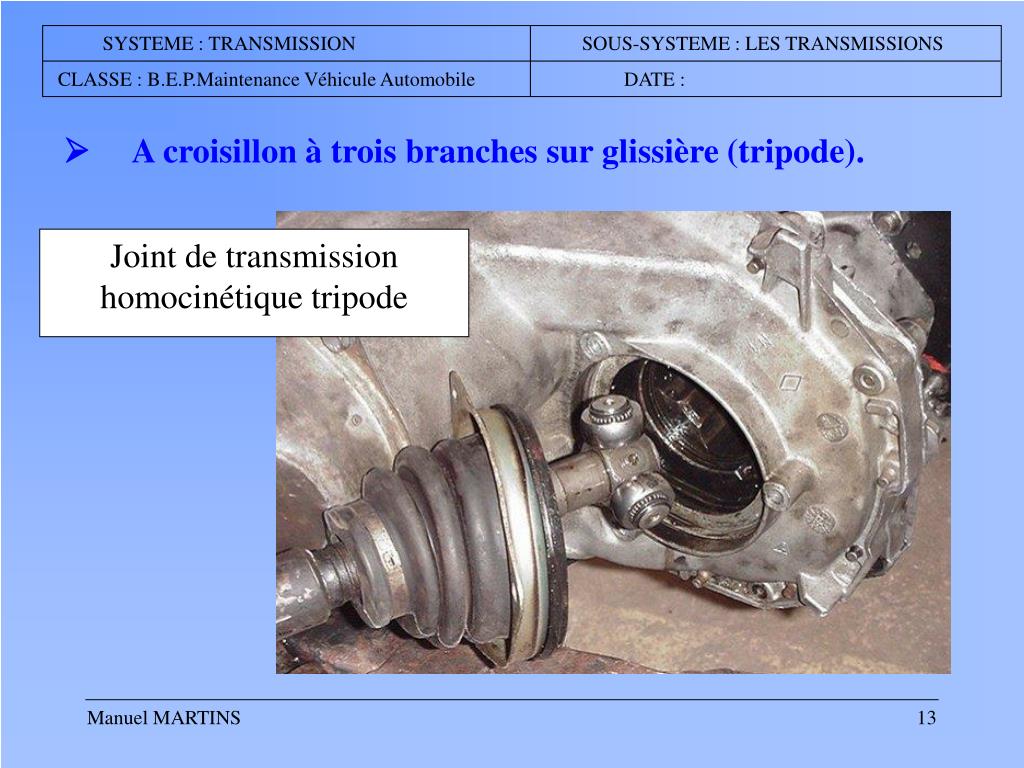

Ø     A croisillon à trois branches sur glissière (tripode).

Joint de transmission homocinétique tripode


Les transmissions

SYSTEME : TRANSMISSION SOUS-SYSTEME : LES TRANSMISSIONS

CLASSE : B.E.P.Maintenance Véhicule Automobile DATE :

  •       Joint tripode centré

  •      Joint Weiss

  • (Joint homocinétique

  • coulissant à quatre

  • billes)


Les transmissions

SYSTEME : TRANSMISSION SOUS-SYSTEME : LES TRANSMISSIONS

CLASSE : B.E.P.Maintenance Véhicule Automobile DATE :

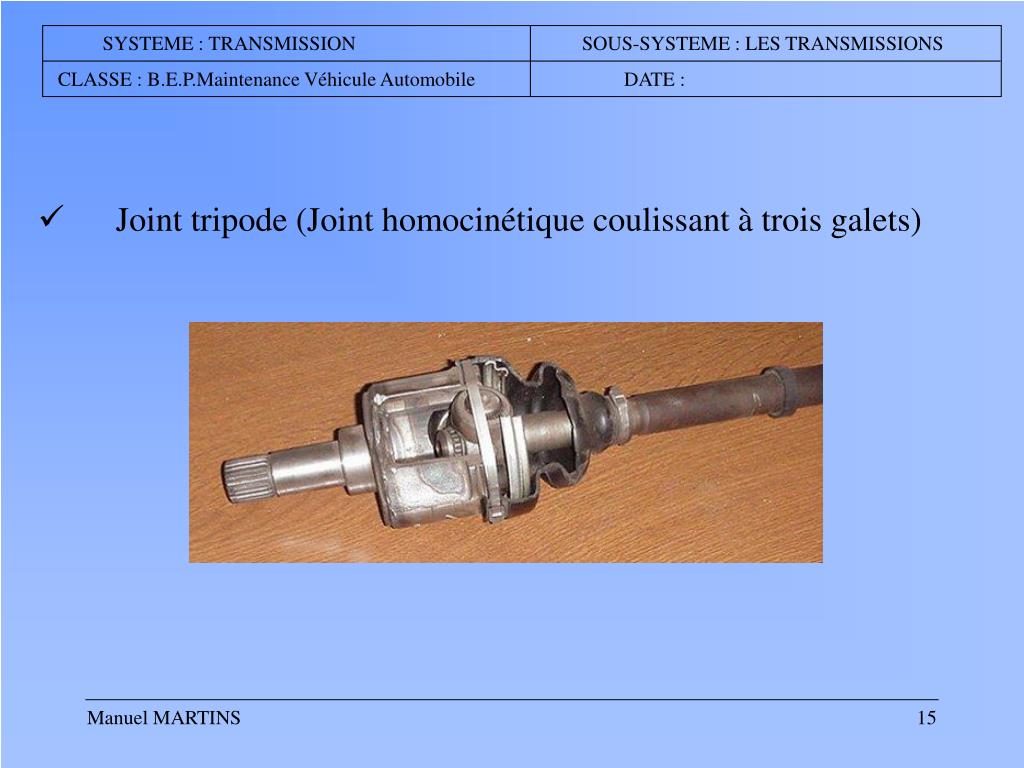

  •       Joint tripode (Joint homocinétique coulissant à trois galets)
