  1. 新型灾备技术在区卫平台下的应用 联想公司

  2. 目 录 • 新型灾备的定义 • 区域卫生平台下的灾备应用

  3. 信息化发展的诺兰模型 • 业务需求驱动技术的发展，技术升级保障业务需求的实现

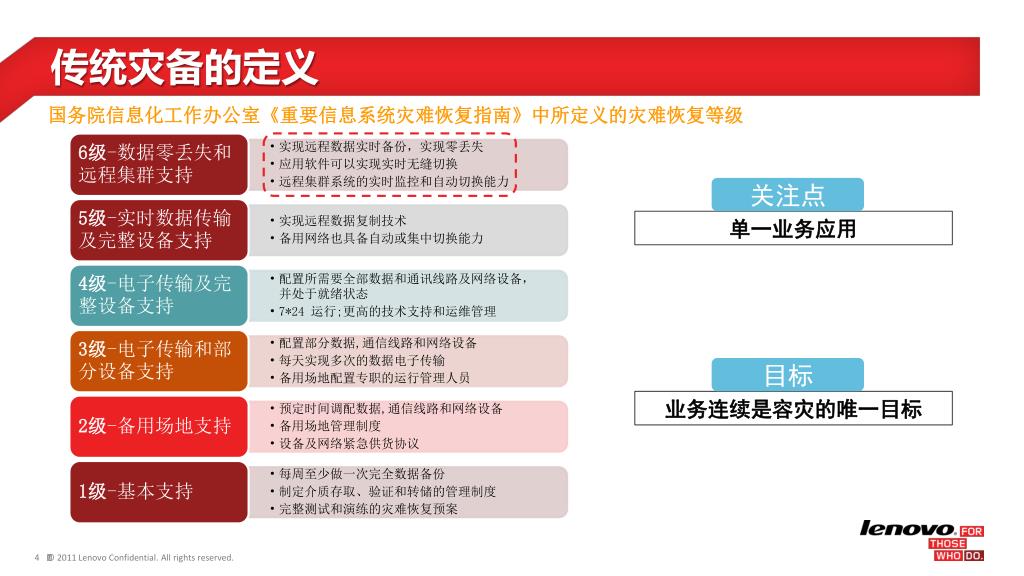

  4. 传统灾备的定义 国务院信息化工作办公室《重要信息系统灾难恢复指南》中所定义的灾难恢复等级 关注点 单一业务应用 目标 业务连续是容灾的唯一目标

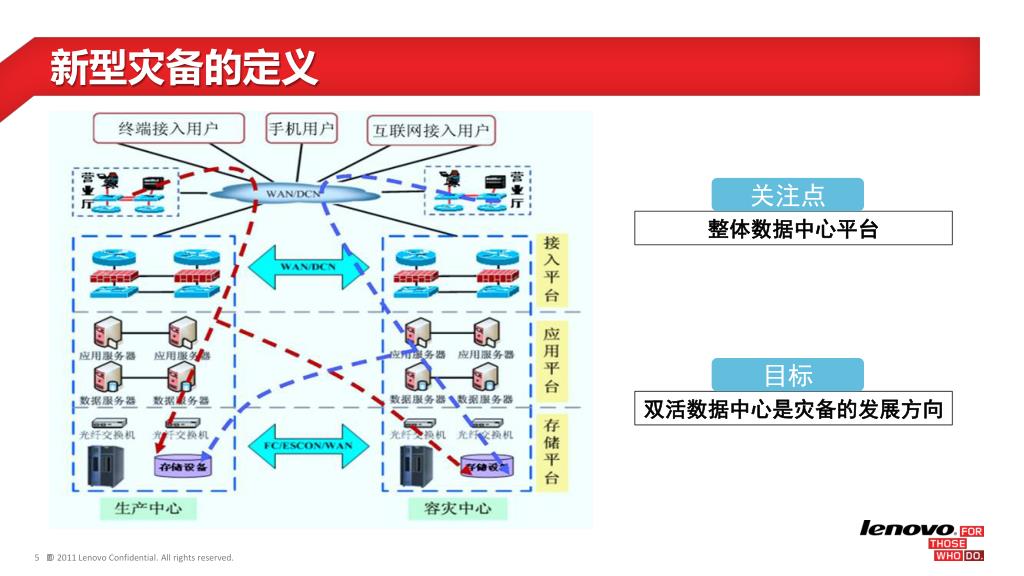

  5. 新型灾备的定义 关注点 整体数据中心平台 目标 双活数据中心是灾备的发展方向

  6. 目 录 • 新型灾备的定义 • 区域卫生平台下的灾备应用 • 区域平台灾备的需求 • 传统灾备技术的问题 • 新型灾备技术的应对

  7. 三级卫生信息平台部署 • 市区域级平台： • 保存健康档案的全部数据 • 并提供向上级平台提供查询访问服务 • 部署区域卫生平台的其它所有功能 • 省级平台： • 存储信息目录索引，实现全省卫生信息相互访问 • 提供省级标准的发布功能，报表汇总功能 • 提供全省卫生健康状况分析报告 • 国家级平台： • 存储信息目录索引，实现全国卫生信息相互访问 • 提供国家级标准的发布功能，报表汇总功能 • 提供全国卫生健康状况分析报告

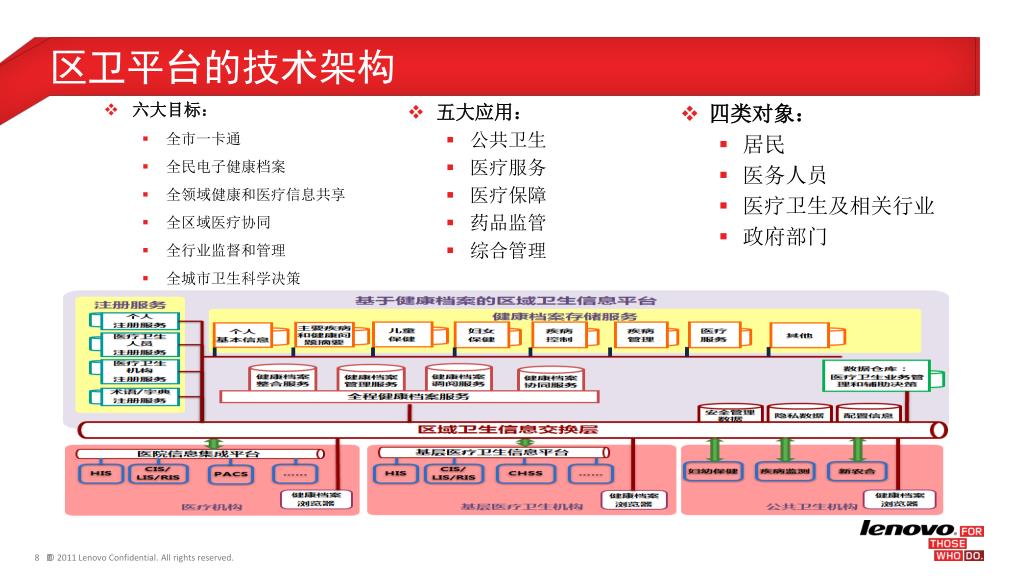

  8. 区卫平台的技术架构 • 六大目标： • 全市一卡通 • 全民电子健康档案 • 全领域健康和医疗信息共享 • 全区域医疗协同 • 全行业监督和管理 • 全城市卫生科学决策 • 五大应用： • 公共卫生 • 医疗服务 • 医疗保障 • 药品监管 • 综合管理 • 四类对象： • 居民 • 医务人员 • 医疗卫生及相关行业 • 政府部门

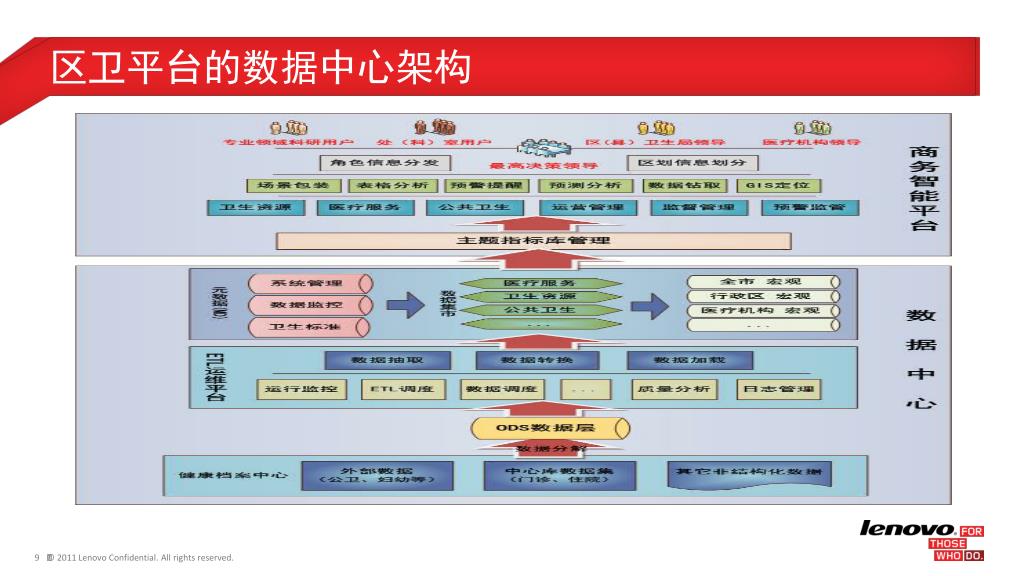

  9. 区卫平台的数据中心架构

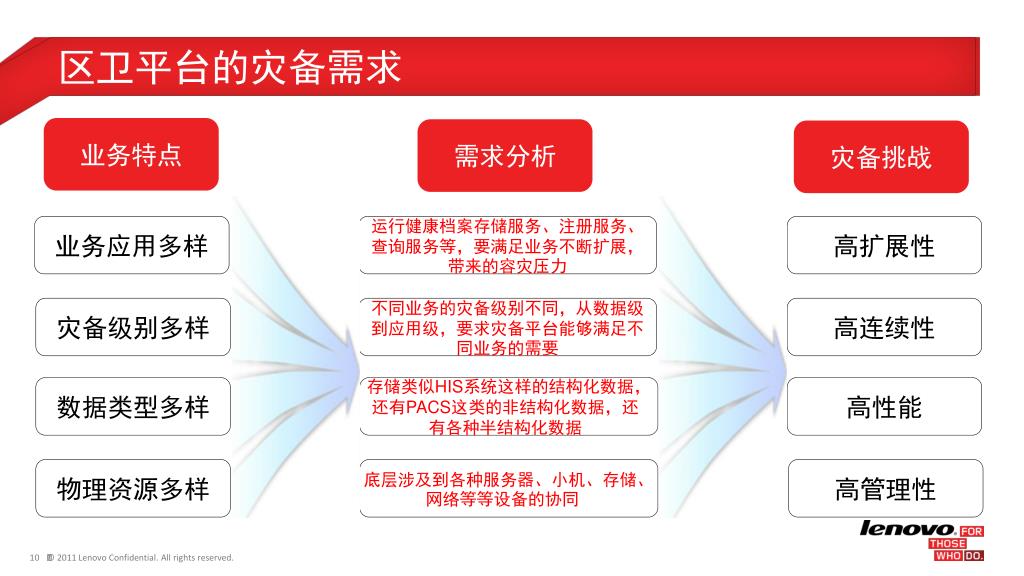

  10. 区卫平台的灾备需求 业务特点 需求分析 灾备挑战 业务应用多样 运行健康档案存储服务、注册服务、查询服务等，要满足业务不断扩展，带来的容灾压力 高扩展性 灾备级别多样 不同业务的灾备级别不同，从数据级到应用级，要求灾备平台能够满足不同业务的需要 高连续性 数据类型多样 存储类似HIS系统这样的结构化数据，还有PACS这类的非结构化数据，还有各种半结构化数据 高性能 物理资源多样 底层涉及到各种服务器、小机、存储、网络等等设备的协同 高管理性

  11. 目 录 • 灾备的新定义 • 区卫平台下的灾备应用 • 区域平台灾备的挑战 • 传统灾备技术的问题 • 新型灾备技术的应对

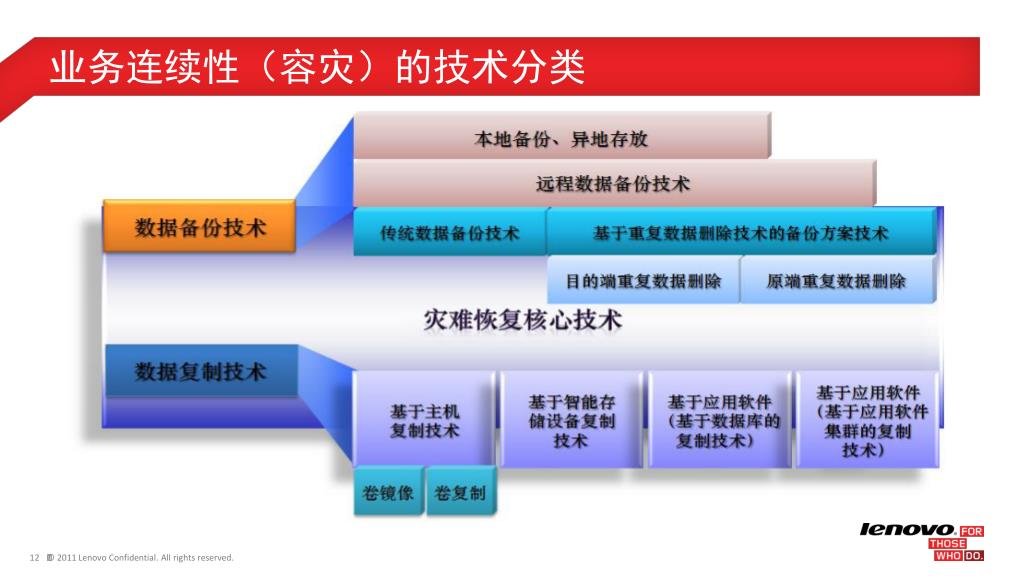

  12. 业务连续性（容灾）的技术分类

  13. NAS、SAN、DAS 网络 数据备份技术—基于目的端重复数据删除技术 备份 归档 中端及 大型环境合作伙伴 VMware Microsoft Microsoft SharePoint Oracle SAP LaserVault Luminex 主存储 归档应用程序 备份应用程序 EMC F5 网络 Symantec CommVault EMC Symantec CommVault CA HP Vizioncore IBM Tivoli Atempo BakBone 灾难恢复 复制 基于 WAN 重复数据消除存储

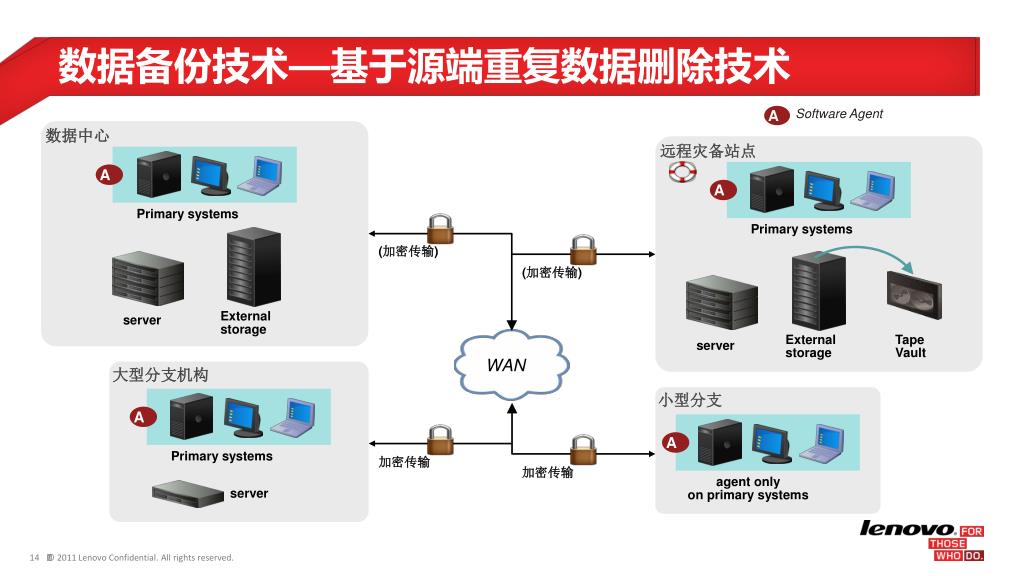

  14. WAN 加密传输 (加密传输) (加密传输) 加密传输 数据备份技术—基于源端重复数据删除技术 Software Agent A 数据中心 远程灾备站点 A A Primary systems Primary systems External storage server External storage Tape Vault server 大型分支机构 小型分支 A A Primary systems agent only on primary systems server

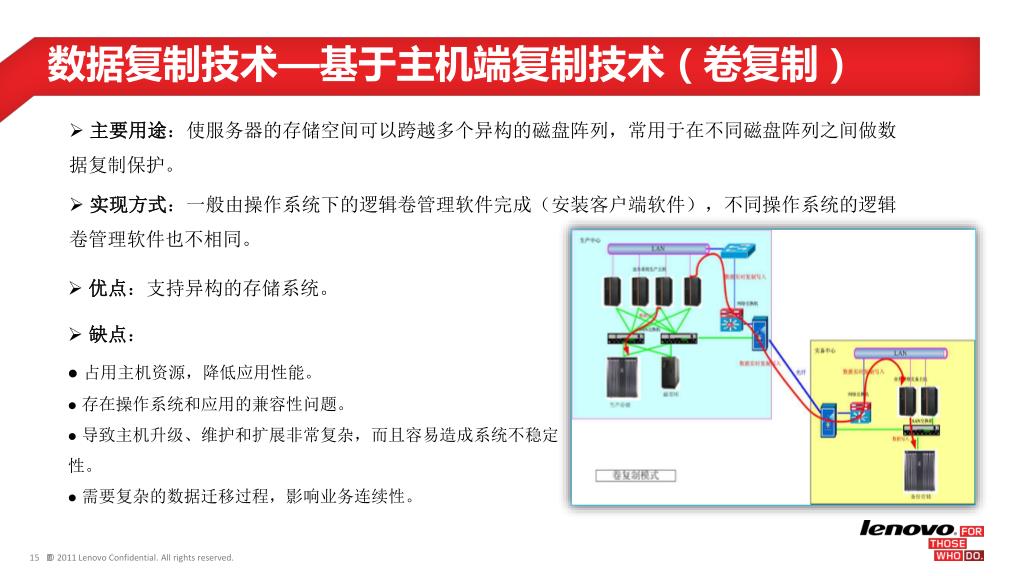

  15. 数据复制技术—基于主机端复制技术（卷复制）数据复制技术—基于主机端复制技术（卷复制） • 主要用途：使服务器的存储空间可以跨越多个异构的磁盘阵列，常用于在不同磁盘阵列之间做数据复制保护。 • 实现方式：一般由操作系统下的逻辑卷管理软件完成（安装客户端软件），不同操作系统的逻辑卷管理软件也不相同。 • 优点：支持异构的存储系统。 • 缺点： • 占用主机资源，降低应用性能。 • 存在操作系统和应用的兼容性问题。 • 导致主机升级、维护和扩展非常复杂，而且容易造成系统不稳定性。 • 需要复杂的数据迁移过程，影响业务连续性。

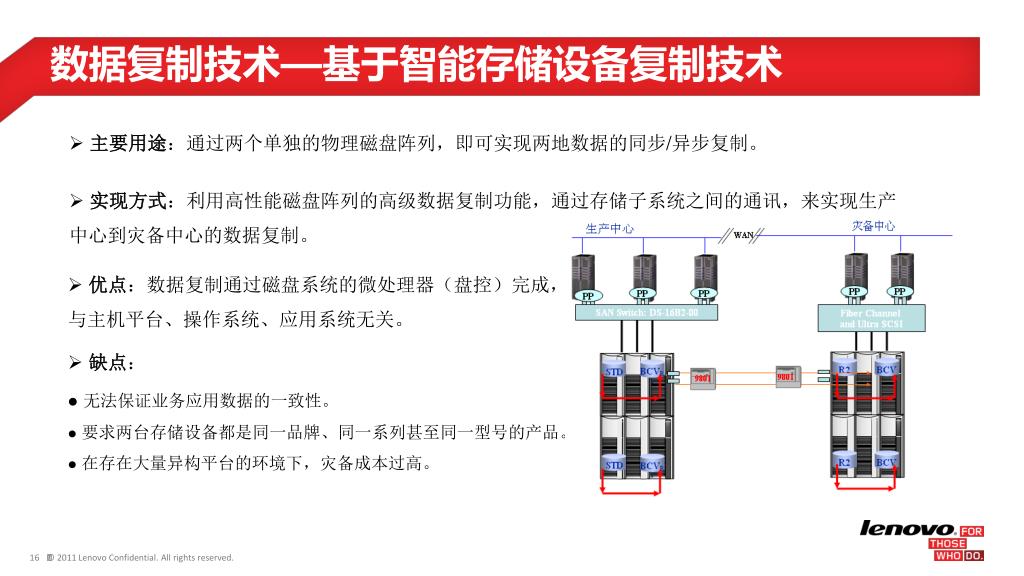

  16. 数据复制技术—基于智能存储设备复制技术 • 主要用途：通过两个单独的物理磁盘阵列，即可实现两地数据的同步/异步复制。 • 实现方式：利用高性能磁盘阵列的高级数据复制功能，通过存储子系统之间的通讯，来实现生产中心到灾备中心的数据复制。 • 优点：数据复制通过磁盘系统的微处理器（盘控）完成，与主机平台、操作系统、应用系统无关。 • 缺点： • 无法保证业务应用数据的一致性。 • 要求两台存储设备都是同一品牌、同一系列甚至同一型号的产品。 • 在存在大量异构平台的环境下，灾备成本过高。

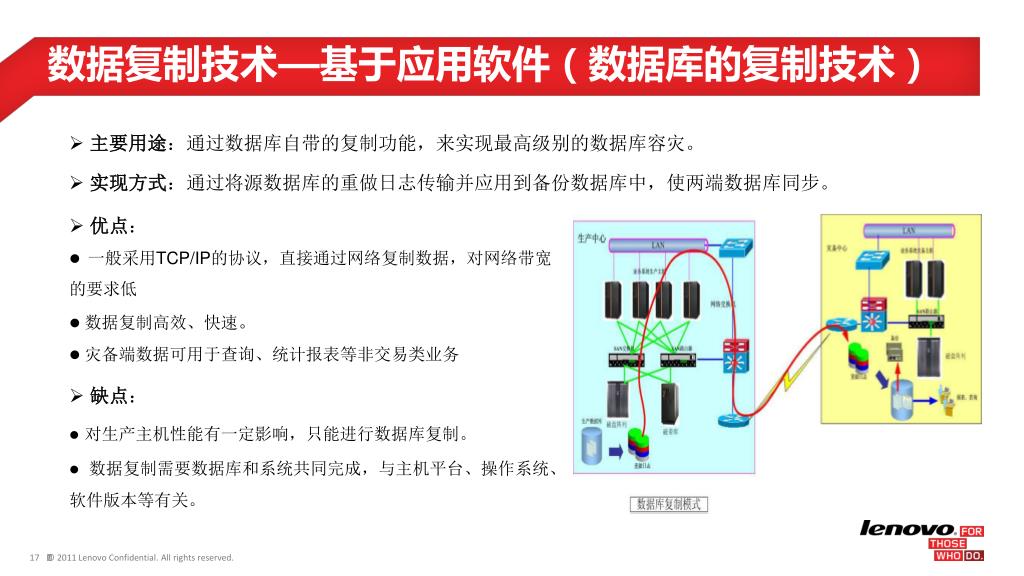

  17. 数据复制技术—基于应用软件（数据库的复制技术）数据复制技术—基于应用软件（数据库的复制技术） • 主要用途：通过数据库自带的复制功能，来实现最高级别的数据库容灾。 • 实现方式：通过将源数据库的重做日志传输并应用到备份数据库中，使两端数据库同步。 • 优点： • 一般采用TCP/IP的协议，直接通过网络复制数据，对网络带宽的要求低 • 数据复制高效、快速。 • 灾备端数据可用于查询、统计报表等非交易类业务 • 缺点： • 对生产主机性能有一定影响，只能进行数据库复制。 • 数据复制需要数据库和系统共同完成，与主机平台、操作系统、软件版本等有关。

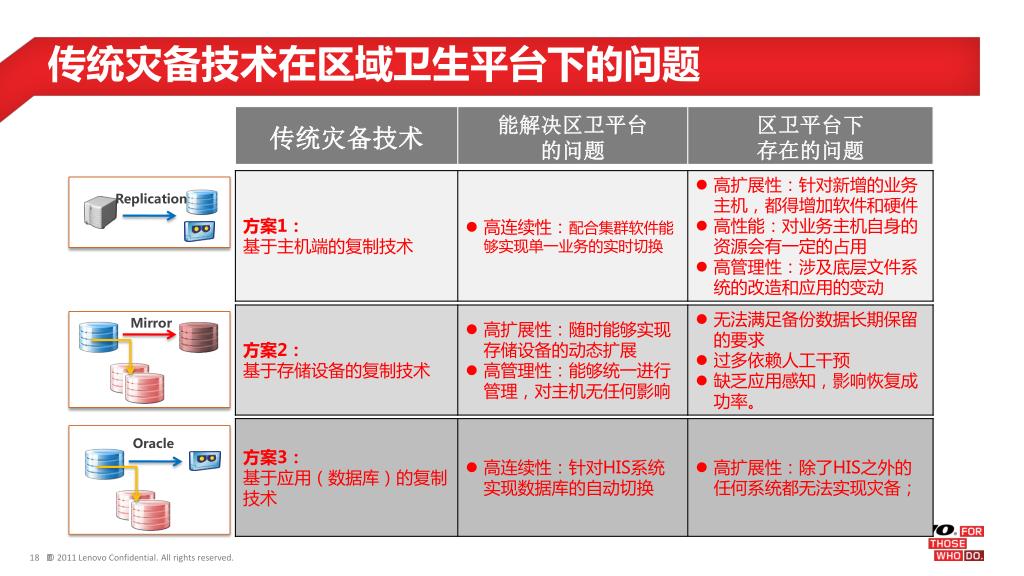

  18. 传统灾备技术在区域卫生平台下的问题 Replication Mirror Oracle

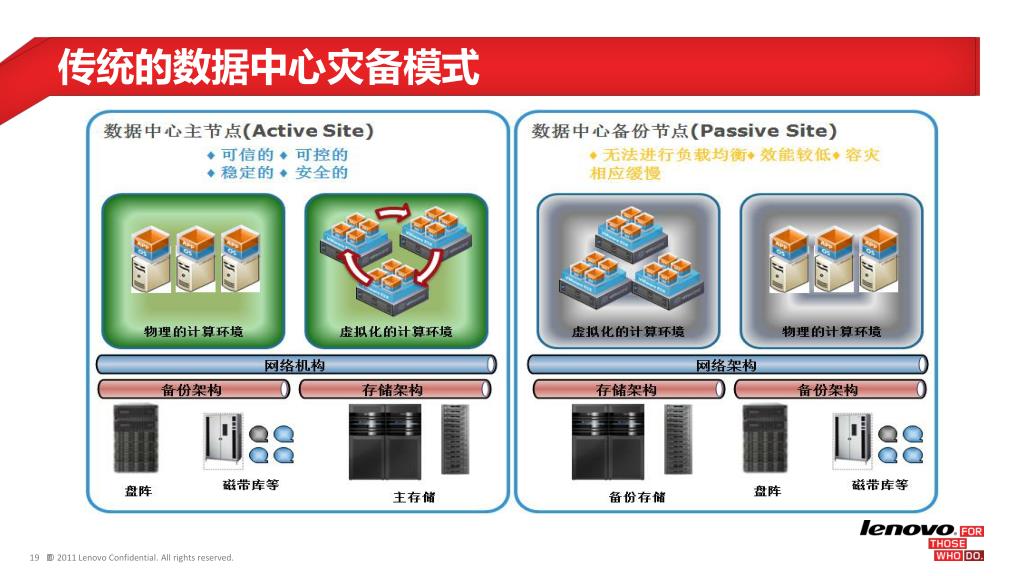

  19. 传统的数据中心灾备模式

  20. 目 录 • 灾备的新定义 • 区卫平台下的灾备应用 • 区域平台灾备的需求 • 传统灾备技术的问题 • 新型灾备技术的应对

  21. 双活数据中心技术介绍 双活数据中心=云计算+存储虚拟化技术

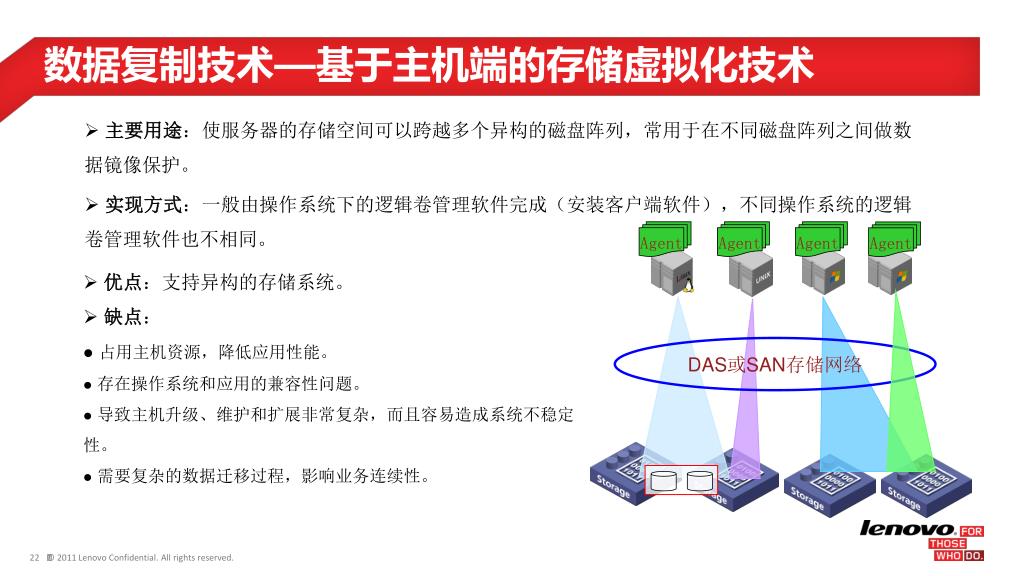

  22. Agent Agent Agent Agent DAS或SAN存储网络 数据复制技术—基于主机端的存储虚拟化技术 • 主要用途：使服务器的存储空间可以跨越多个异构的磁盘阵列，常用于在不同磁盘阵列之间做数据镜像保护。 • 实现方式：一般由操作系统下的逻辑卷管理软件完成（安装客户端软件），不同操作系统的逻辑卷管理软件也不相同。 • 优点：支持异构的存储系统。 • 缺点： • 占用主机资源，降低应用性能。 • 存在操作系统和应用的兼容性问题。 • 导致主机升级、维护和扩展非常复杂，而且容易造成系统不稳定性。 • 需要复杂的数据迁移过程，影响业务连续性。

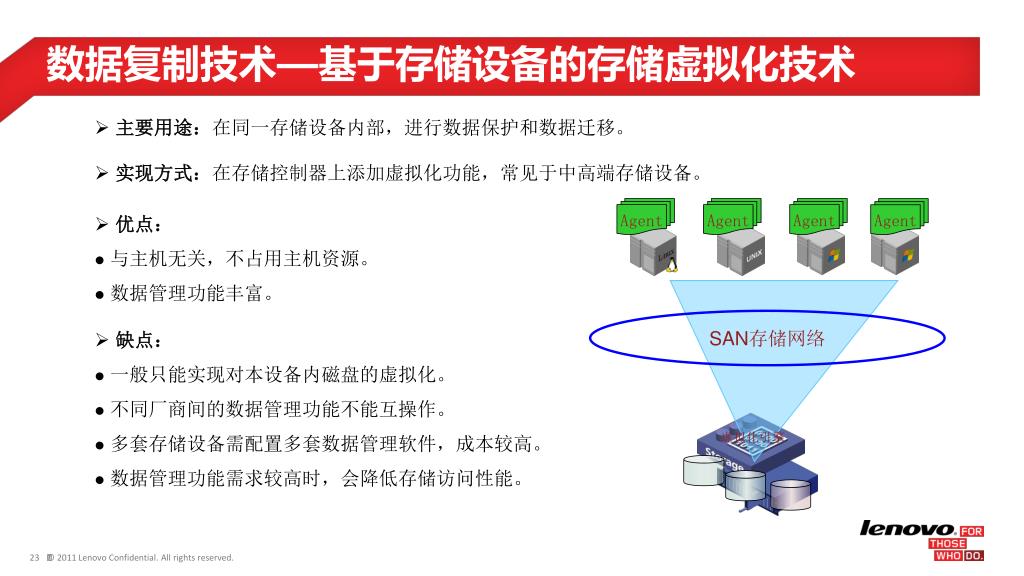

  23. Agent Agent Agent Agent SAN存储网络 虚拟化引擎 数据复制技术—基于存储设备的存储虚拟化技术 • 主要用途：在同一存储设备内部，进行数据保护和数据迁移。 • 实现方式：在存储控制器上添加虚拟化功能，常见于中高端存储设备。 • 优点： • 与主机无关，不占用主机资源。 • 数据管理功能丰富。 • 缺点： • 一般只能实现对本设备内磁盘的虚拟化。 • 不同厂商间的数据管理功能不能互操作。 • 多套存储设备需配置多套数据管理软件，成本较高。 • 数据管理功能需求较高时，会降低存储访问性能。

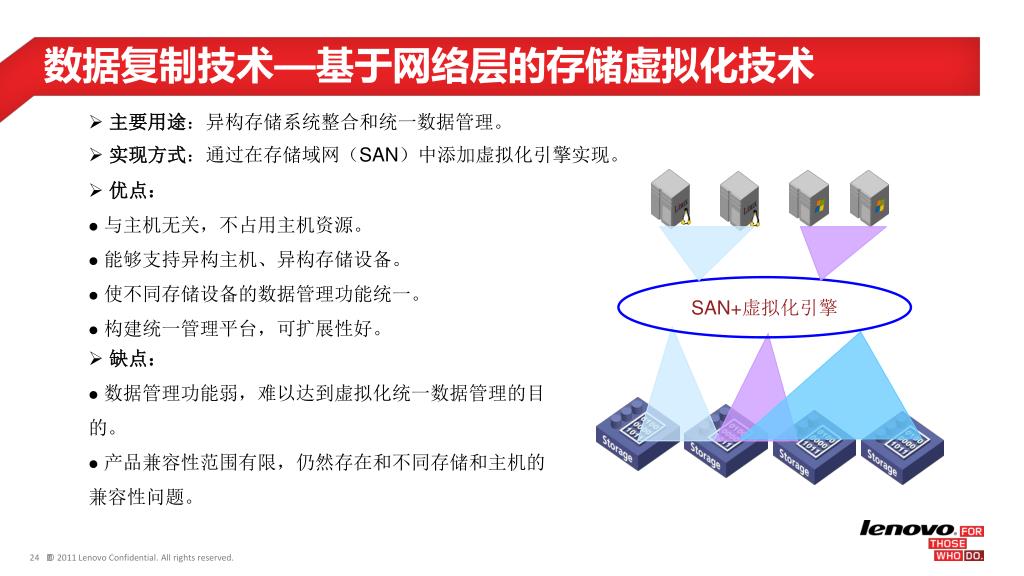

  24. SAN+虚拟化引擎 数据复制技术—基于网络层的存储虚拟化技术 • 主要用途：异构存储系统整合和统一数据管理。 • 实现方式：通过在存储域网（SAN）中添加虚拟化引擎实现。 • 优点： • 与主机无关，不占用主机资源。 • 能够支持异构主机、异构存储设备。 • 使不同存储设备的数据管理功能统一。 • 构建统一管理平台，可扩展性好。 • 缺点： • 数据管理功能弱，难以达到虚拟化统一数据管理的目的。 • 产品兼容性范围有限，仍然存在和不同存储和主机的兼容性问题。

  25. 新型灾备技术在区域卫生平台下的优势-本地 在有新的医院、社区医疗机构接入时，自动实现数据流转和共享 在实现存储设备利用的同时，还能提高现有存储设备的利用率 针对HIS，HER等核心业务系统的高可用性 移动性 在不影响用户的情况下移动数据以减少停机 使 LUN 的表示和管理实现标准化 在不影响主机的情况下跨传统多供应商阵列镜像数据 简化和加快技术更新 提高利用率和聚合容量 提高关键应用程序的高可用性

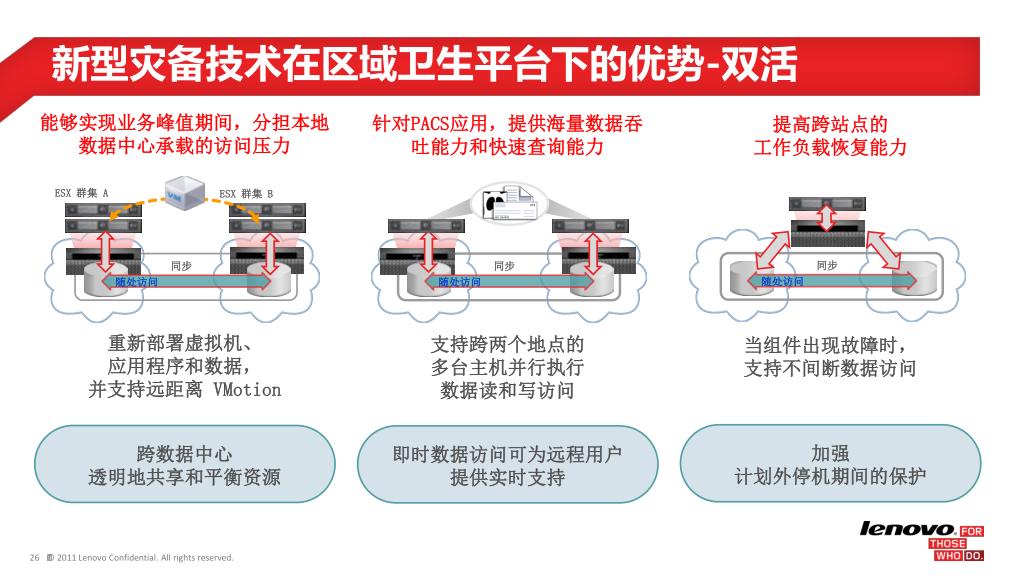

  26. 新型灾备技术在区域卫生平台下的优势-双活 能够实现业务峰值期间，分担本地数据中心承载的访问压力 针对PACS应用，提供海量数据吞吐能力和快速查询能力 提高跨站点的工作负载恢复能力 ESX 群集 A ESX 群集 B 同步 同步 同步 随处访问 随处访问 随处访问 重新部署虚拟机、应用程序和数据，并支持远距离 VMotion 支持跨两个地点的多台主机并行执行数据读和写访问 当组件出现故障时，支持不间断数据访问 加强计划外停机期间的保护 跨数据中心透明地共享和平衡资源 即时数据访问可为远程用户 提供实时支持

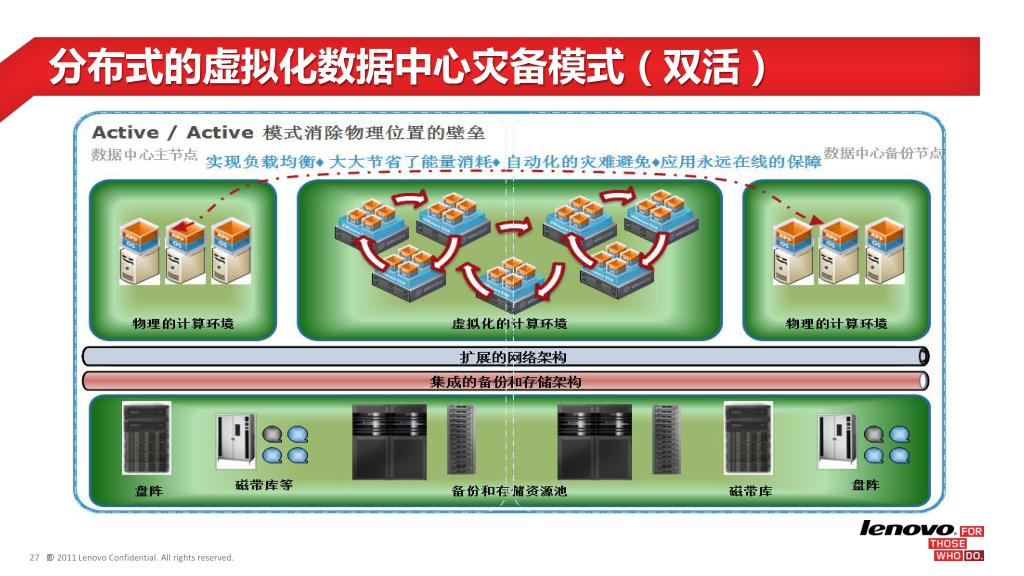

  27. 分布式的虚拟化数据中心灾备模式（双活）

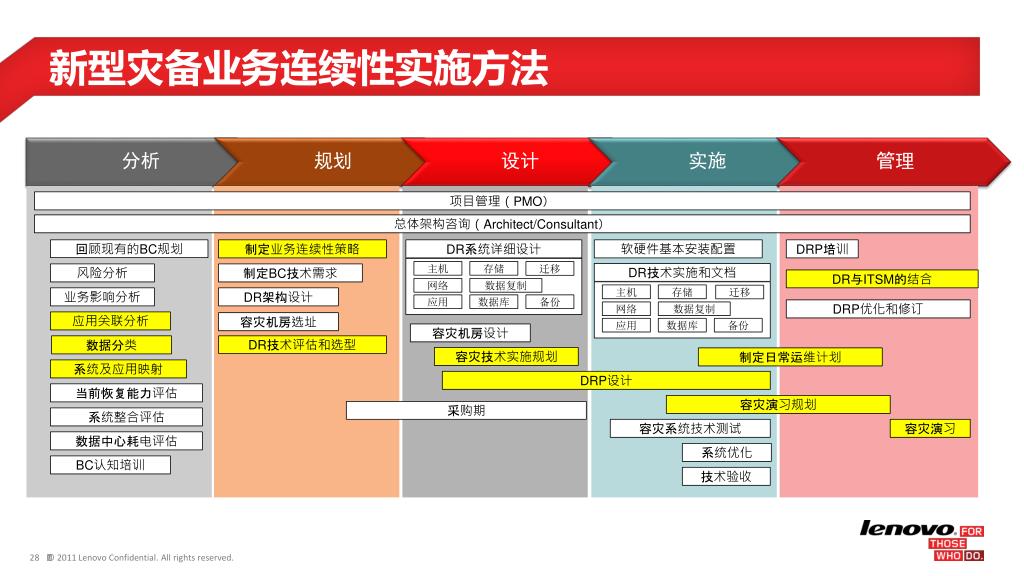

  28. 新型灾备业务连续性实施方法 项目管理（PMO） 总体架构咨询（Architect/Consultant） 制定业务连续性策略 软硬件基本安装配置 DRP培训 回顾现有的BC规划 风险分析 制定BC技术需求 DR与ITSM的结合 业务影响分析 DR架构设计 DRP优化和修订 应用关联分析 容灾机房选址 DR技术实施和文档 容灾机房设计 数据分类 DR技术评估和选型 主机 存储 迁移 容灾技术实施规划 制定日常运维计划 网络 数据复制 系统及应用映射 应用 数据库 备份 DRP设计 当前恢复能力评估 容灾演习规划 采购期 系统整合评估 容灾系统技术测试 容灾演习 数据中心耗电评估 系统优化 BC认知培训 技术验收 DR系统详细设计 主机 存储 迁移 网络 数据复制 应用 数据库 备份
