Presentation Transcript


Hamachi a6

“Hamachi”远程平台搭建及A6应用

姓名:杨克辉

部门:服务中心

日期:2013-06-25


Hamachi a6

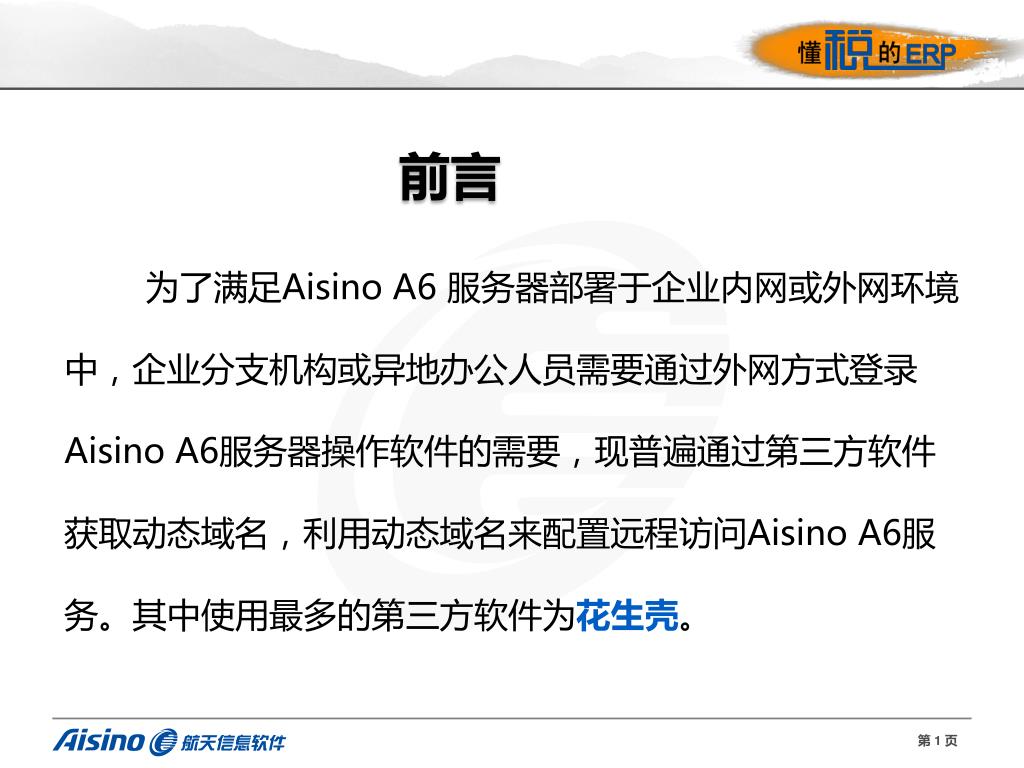

前言

为了满足Aisino A6 服务器部署于企业内网或外网环境中,企业分支机构或异地办公人员需要通过外网方式登录Aisino A6服务器操作软件的需要,现普遍通过第三方软件获取动态域名,利用动态域名来配置远程访问Aisino A6服务。其中使用最多的第三方软件为花生壳。


Hamachi a6

1

2

3

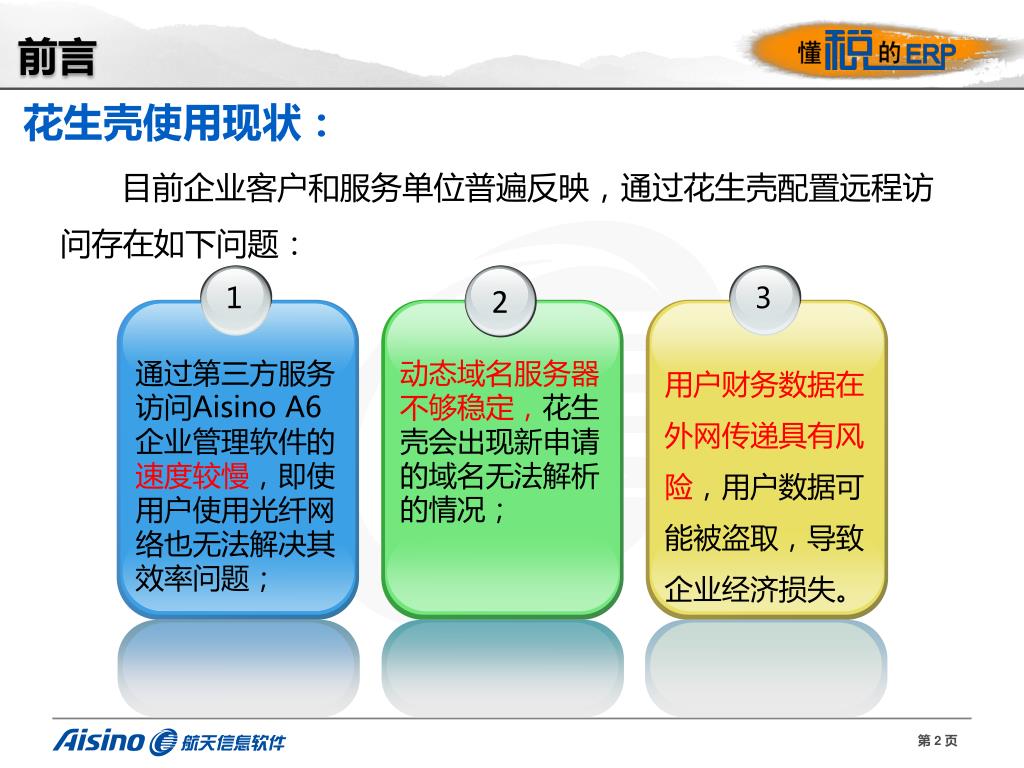

通过第三方服务访问Aisino A6企业管理软件的速度较慢,即使用户使用光纤网络也无法解决其效率问题;

动态域名服务器不够稳定,花生壳会出现新申请的域名无法解析的情况;

用户财务数据在外网传递具有风险,用户数据可能被盗取,导致企业经济损失。

前言

花生壳使用现状:

目前企业客户和服务单位普遍反映,通过花生壳配置远程访问存在如下问题:


Hamachi a6

前言

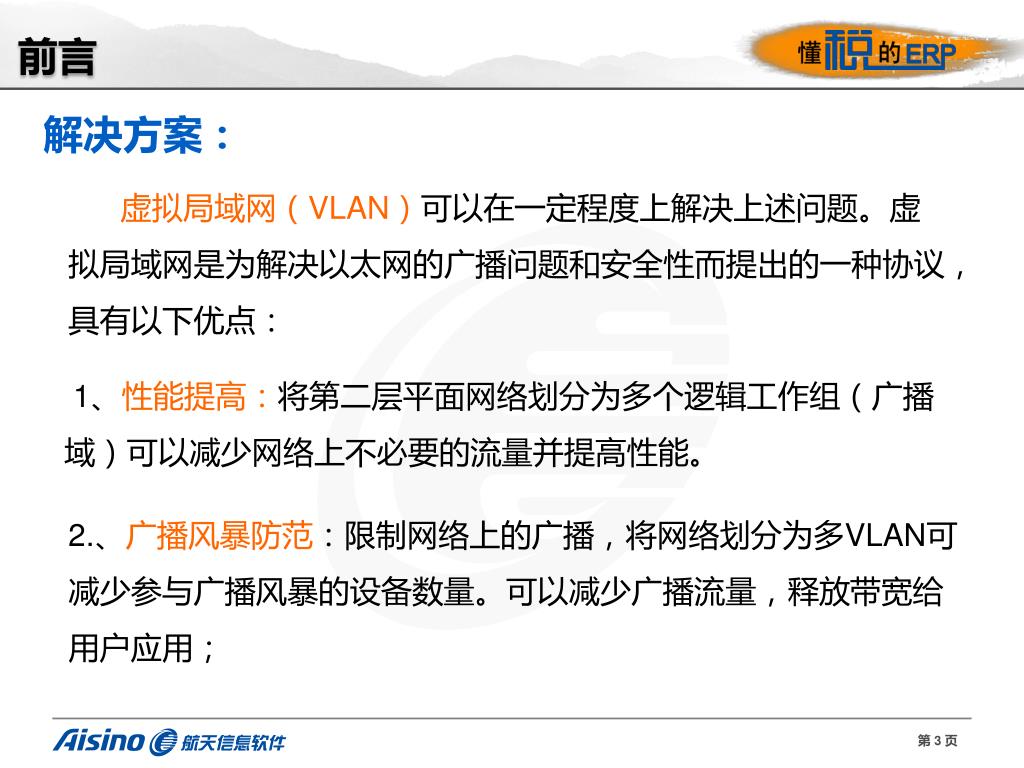

解决方案:

虚拟局域网(VLAN)可以在一定程度上解决上述问题。虚拟局域网是为解决以太网的广播问题和安全性而提出的一种协议,具有以下优点:

1、性能提高:将第二层平面网络划分为多个逻辑工作组(广播域)可以减少网络上不必要的流量并提高性能。

2.、广播风暴防范:限制网络上的广播,将网络划分为多VLAN可减少参与广播风暴的设备数量。可以减少广播流量,释放带宽给用户应用;


Hamachi a6

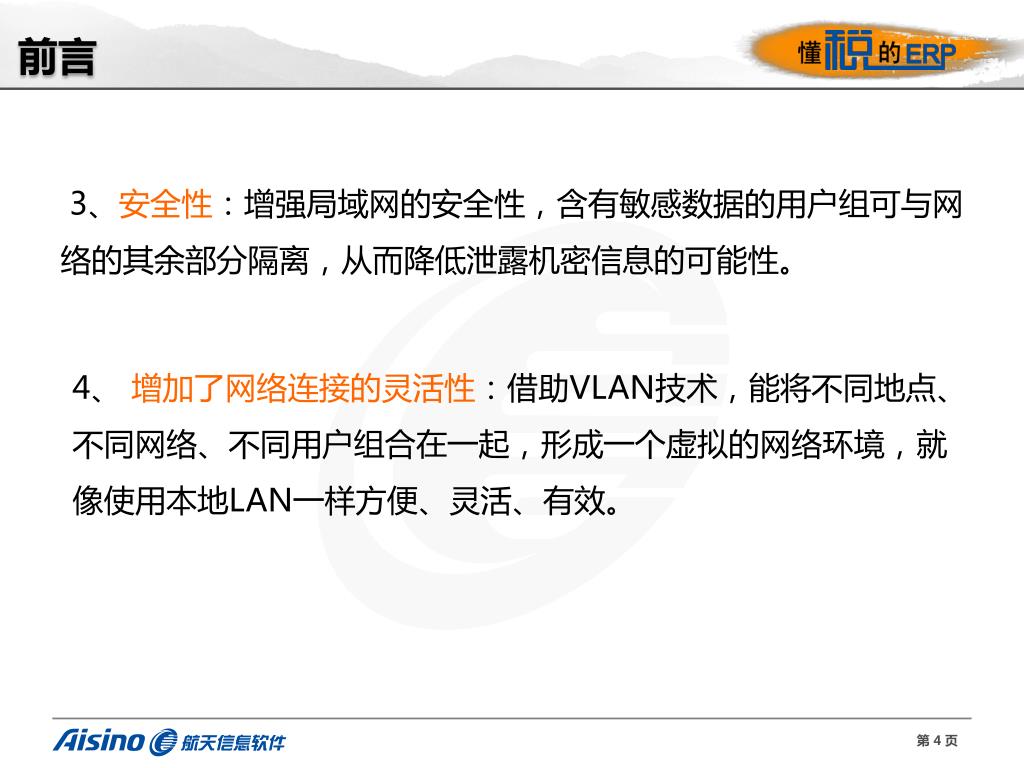

前言

3、安全性:增强局域网的安全性,含有敏感数据的用户组可与网络的其余部分隔离,从而降低泄露机密信息的可能性。

4、 增加了网络连接的灵活性:借助VLAN技术,能将不同地点、不同网络、不同用户组合在一起,形成一个虚拟的网络环境,就像使用本地LAN一样方便、灵活、有效。


Hamachi a6

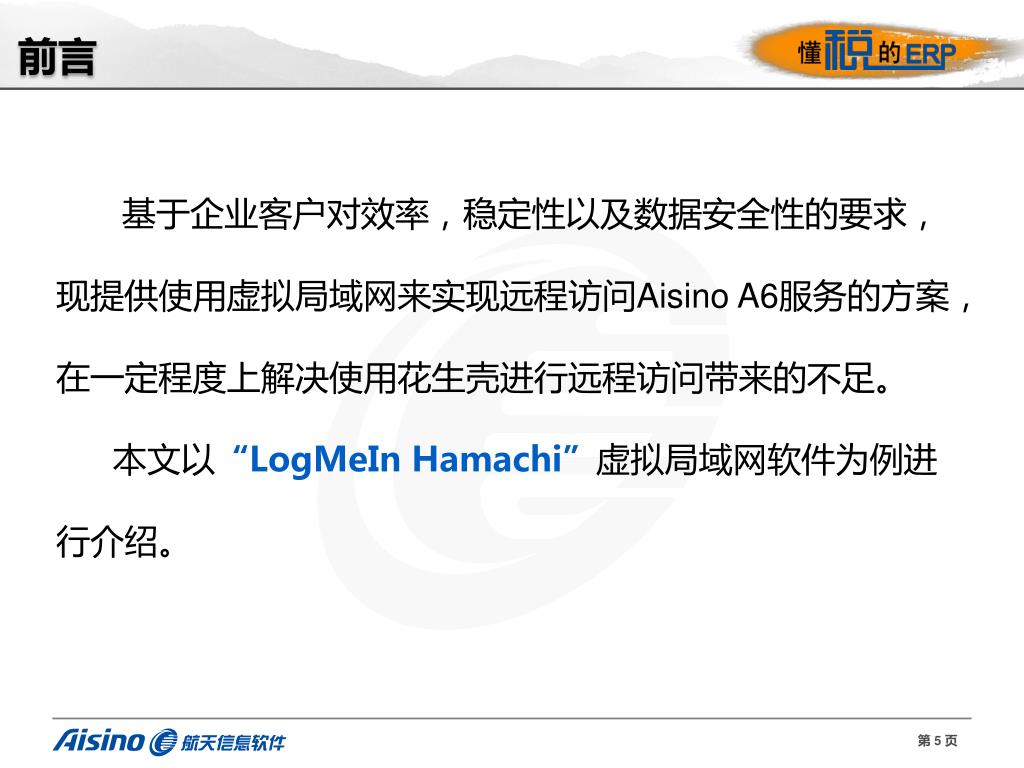

前言

基于企业客户对效率,稳定性以及数据安全性的要求,现提供使用虚拟局域网来实现远程访问Aisino A6服务的方案,在一定程度上解决使用花生壳进行远程访问带来的不足。

本文以“LogMeIn Hamachi”虚拟局域网软件为例进行介绍。


Hamachi a6

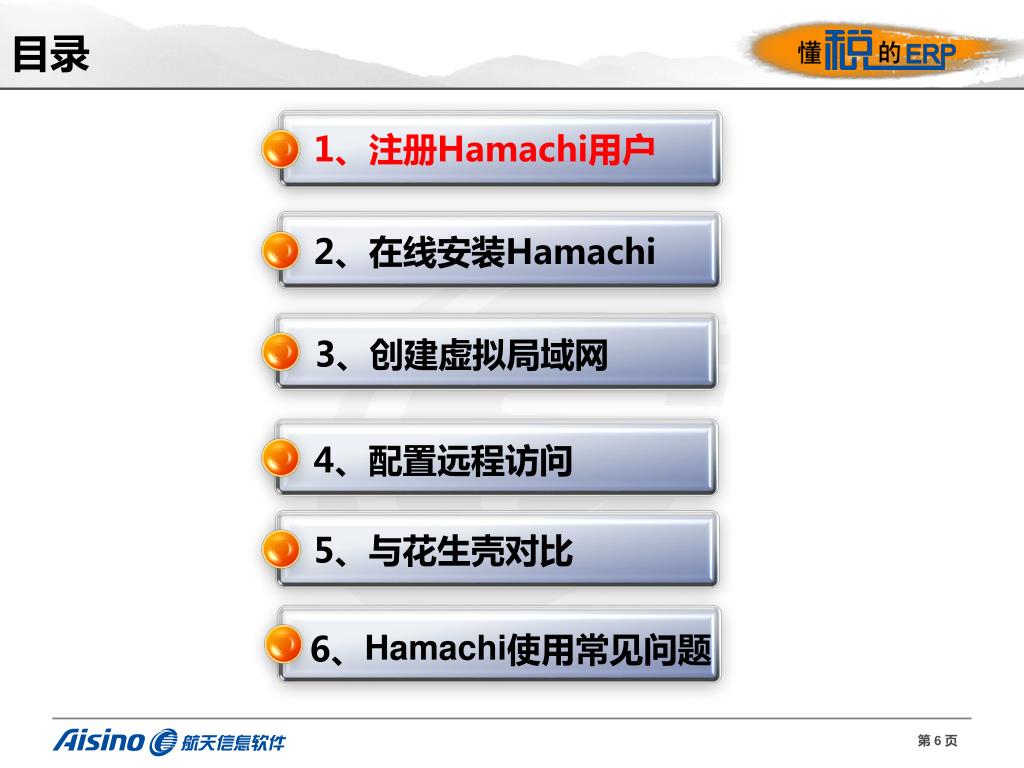

目录

1、注册Hamachi用户

2、在线安装Hamachi

3、创建虚拟局域网

4、配置远程访问

5、与花生壳对比

6、Hamachi使用常见问题


Hamachi a6

注册Hamachi用户

访问网址:https://secure.logmein.com/CN/products/hamachi/

点击图中的“登陆”按钮,录入账号密码登陆,或点击注册,注册一个账号。


Hamachi a6

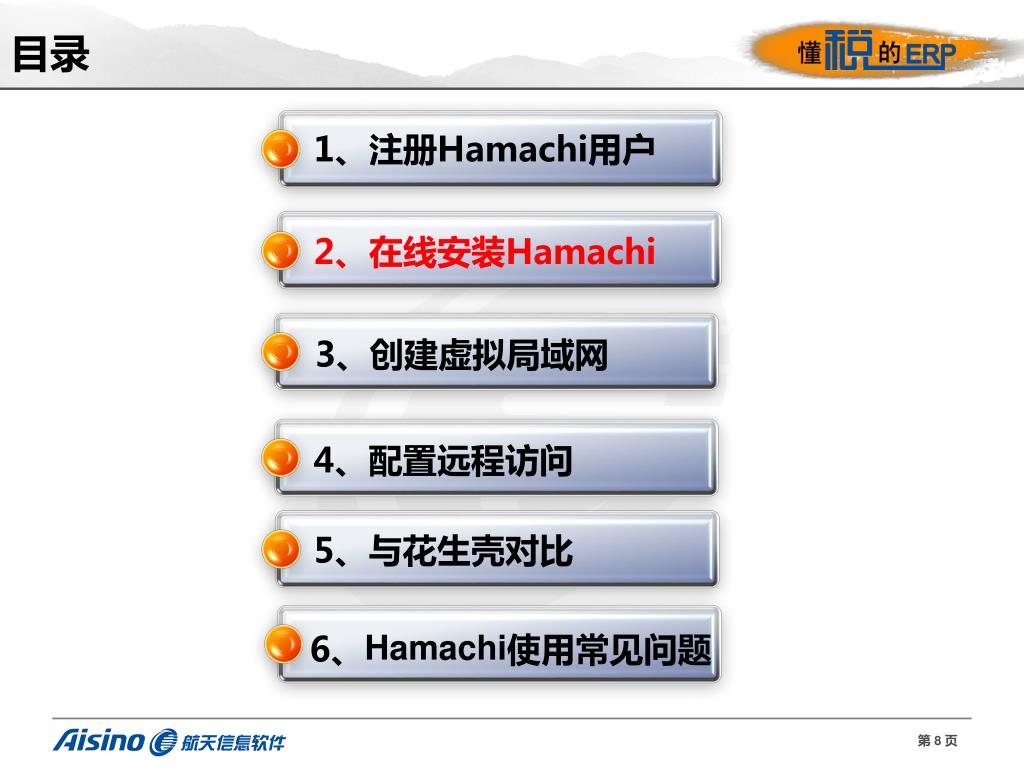

目录

1、注册Hamachi用户

2、在线安装Hamachi

3、创建虚拟局域网

4、配置远程访问

5、与花生壳对比

6、Hamachi使用常见问题


Hamachi a6

在线安装Hamachi

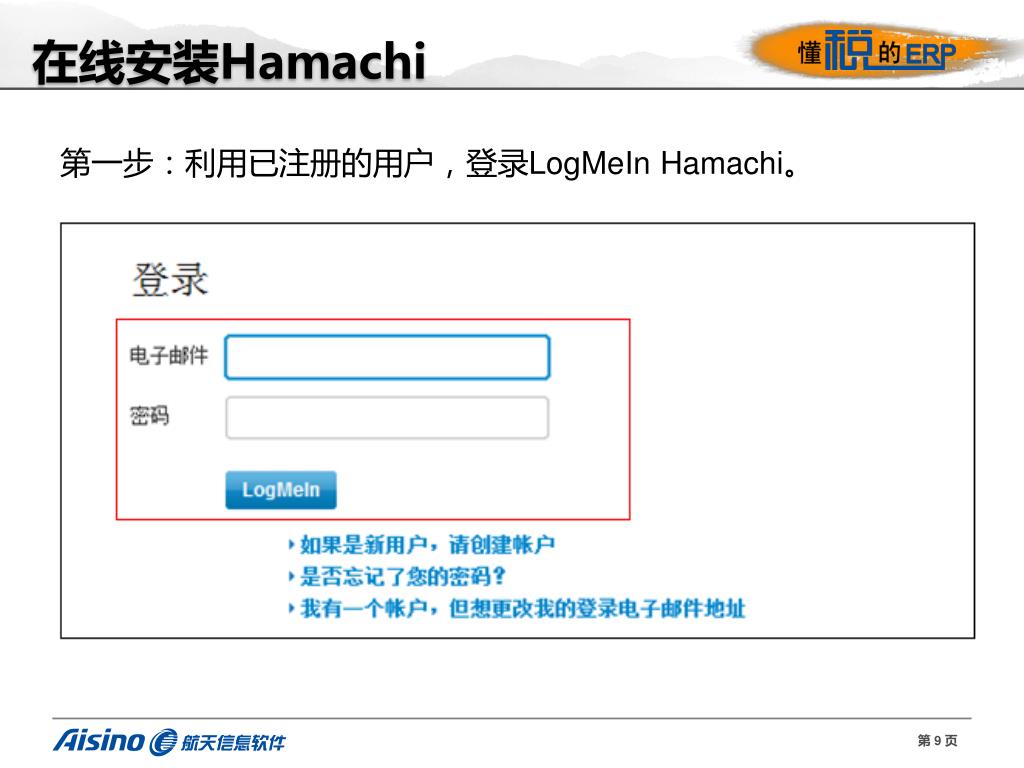

第一步:利用已注册的用户,登录LogMeIn Hamachi。


Hamachi a6

在线安装Hamachi

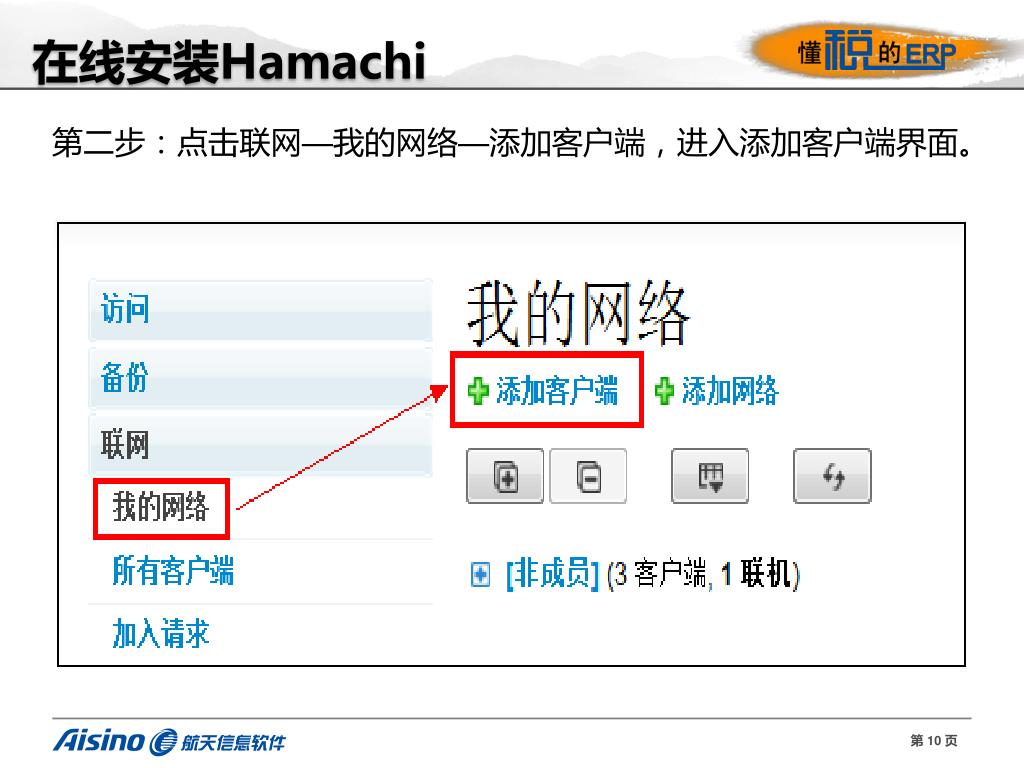

第二步:点击联网—我的网络—添加客户端,进入添加客户端界面。


Hamachi a6

在线安装Hamachi

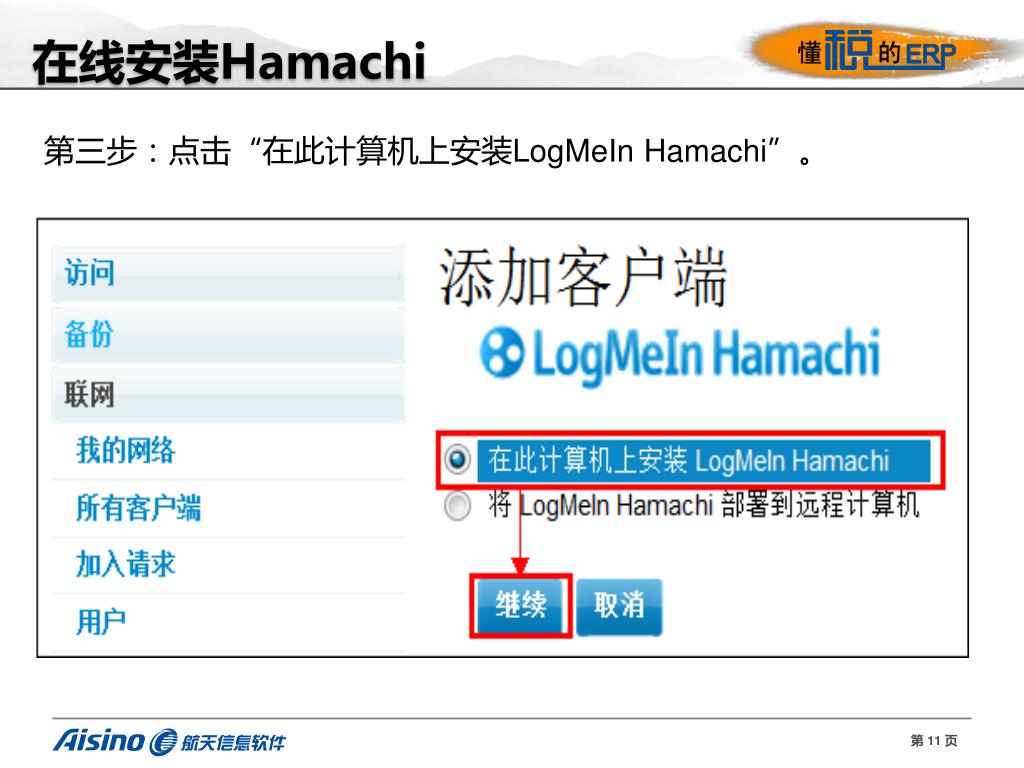

第三步:点击“在此计算机上安装LogMeIn Hamachi”。


Hamachi a6

在线安装Hamachi

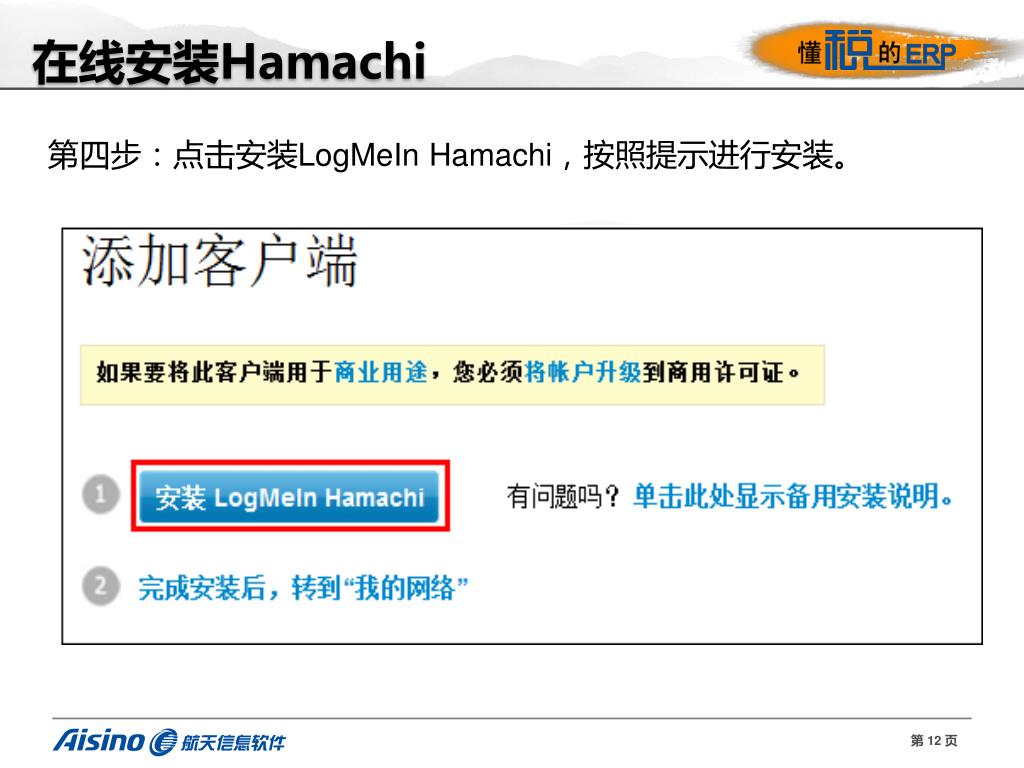

第四步:点击安装LogMeIn Hamachi,按照提示进行安装。


Hamachi a6

在线安装Hamachi

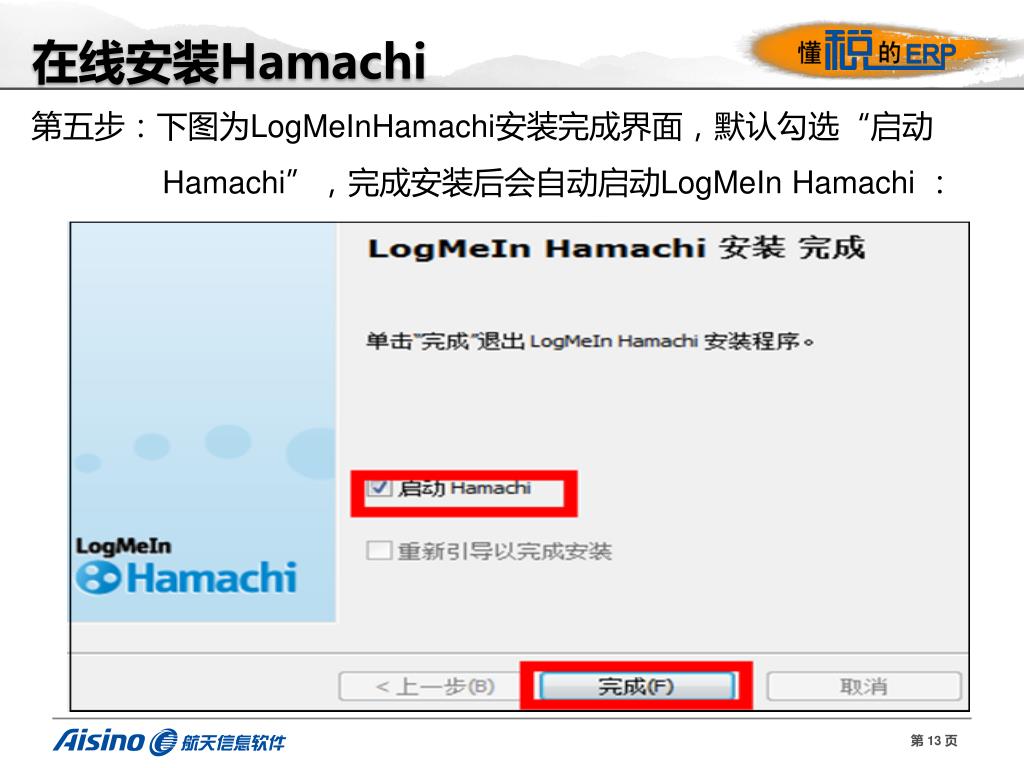

第五步:下图为LogMeInHamachi安装完成界面,默认勾选“启动

Hamachi”,完成安装后会自动启动LogMeIn Hamachi :


Hamachi a6

在线安装Hamachi

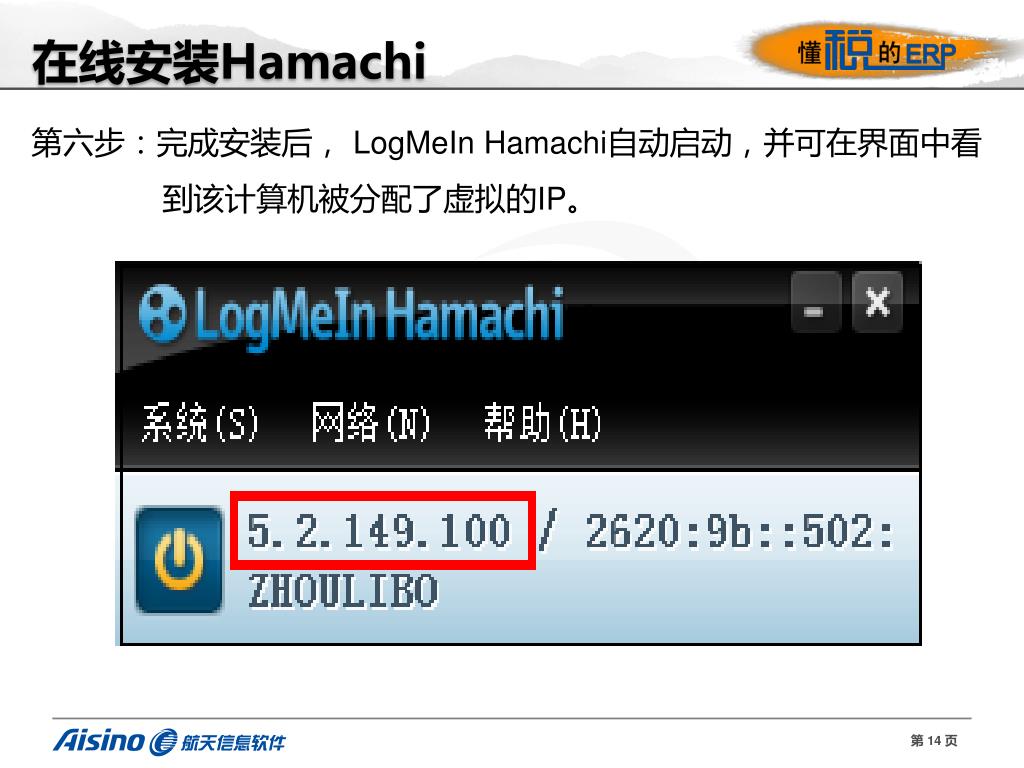

第六步:完成安装后,LogMeIn Hamachi自动启动,并可在界面中看

到该计算机被分配了虚拟的IP。


Hamachi a6

在线安装Hamachi

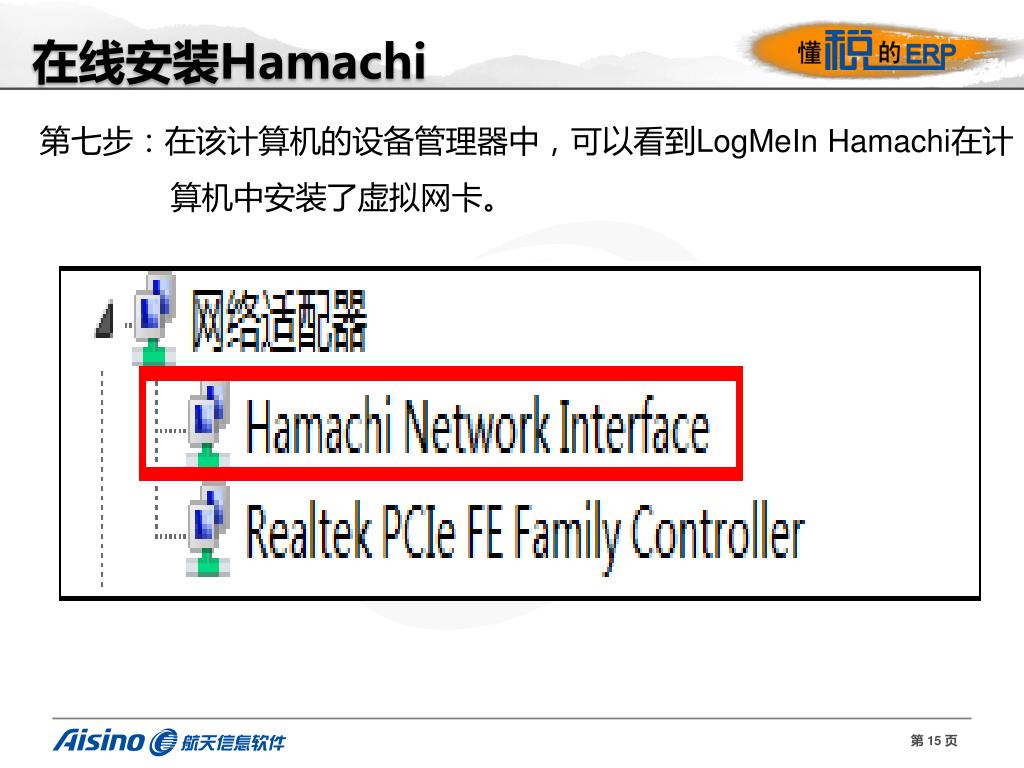

第七步:在该计算机的设备管理器中,可以看到LogMeIn Hamachi在计

算机中安装了虚拟网卡。


Hamachi a6

在线安装Hamachi

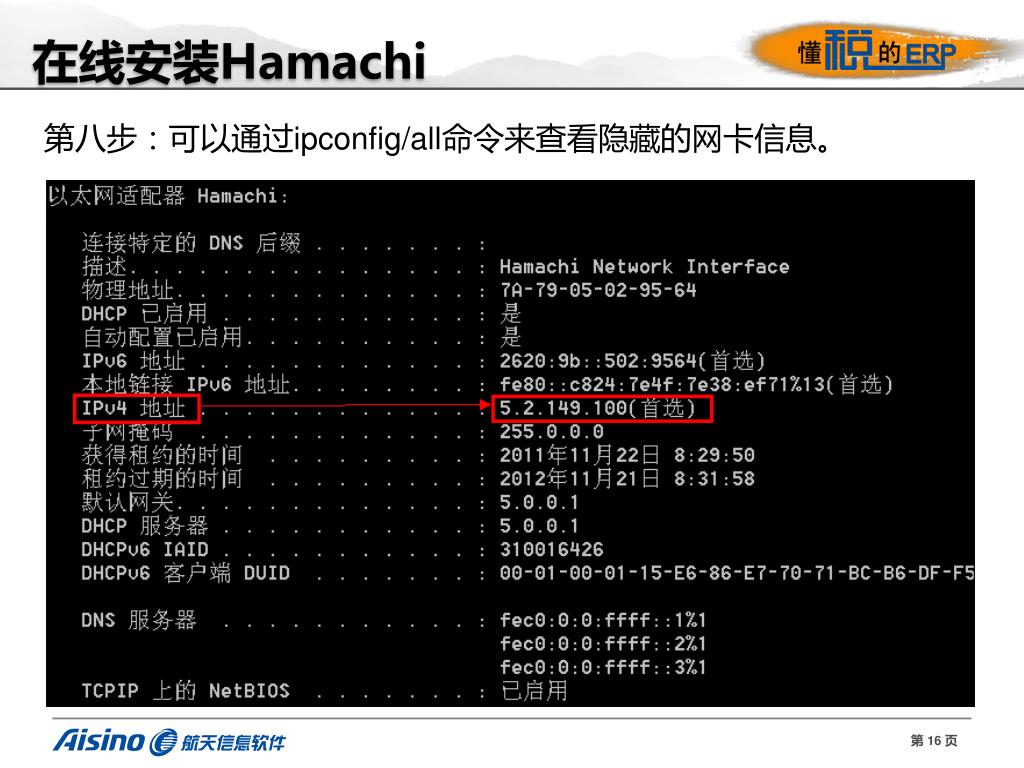

第八步:可以通过ipconfig/all命令来查看隐藏的网卡信息。


Hamachi a6

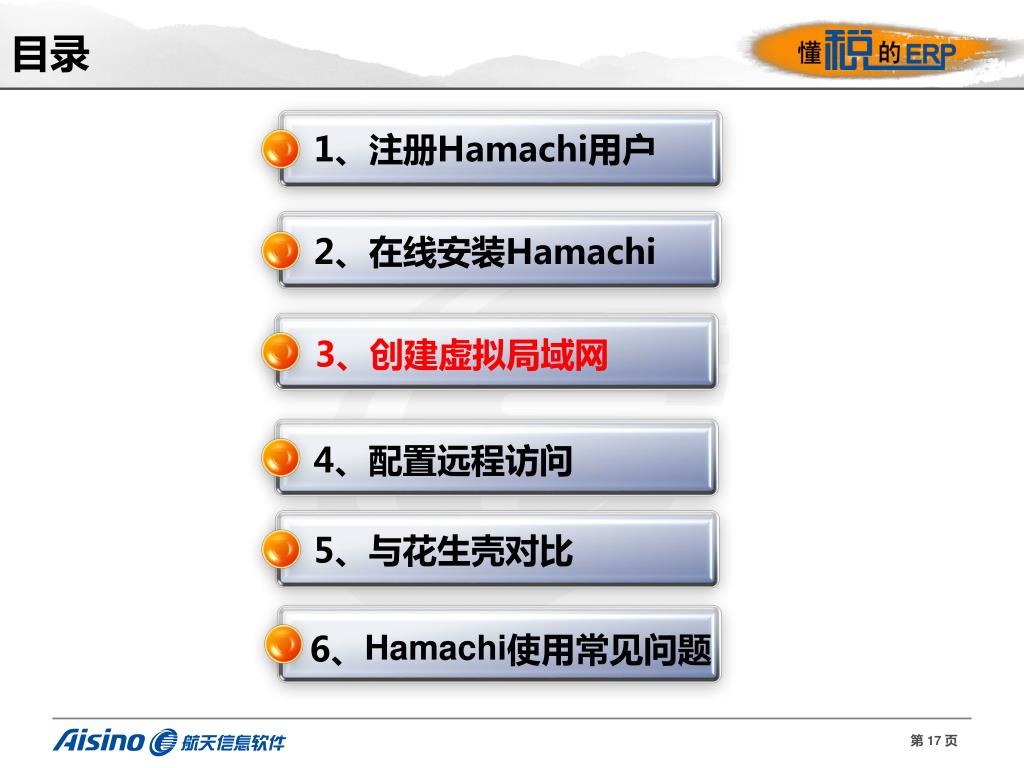

目录

1、注册Hamachi用户

2、在线安装Hamachi

3、创建虚拟局域网

4、配置远程访问

5、与花生壳对比

6、Hamachi使用常见问题


Hamachi a6

创建虚拟局域网

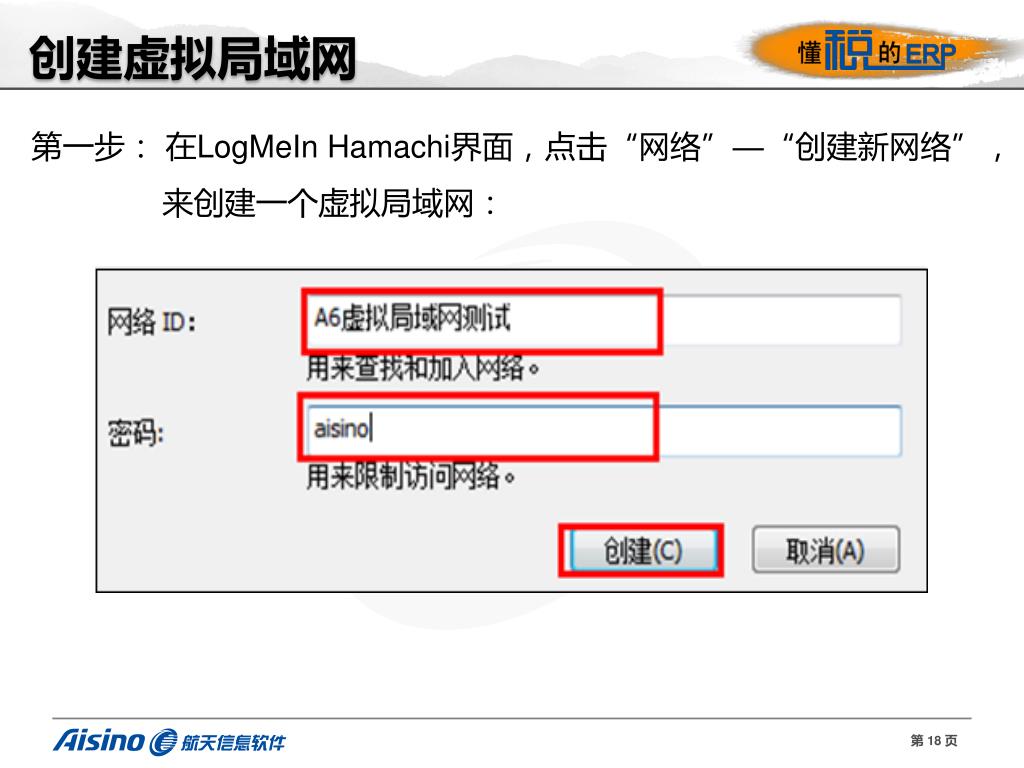

第一步:在LogMeIn Hamachi界面,点击“网络”—“创建新网络”,

来创建一个虚拟局域网:


Hamachi a6

创建虚拟局域网

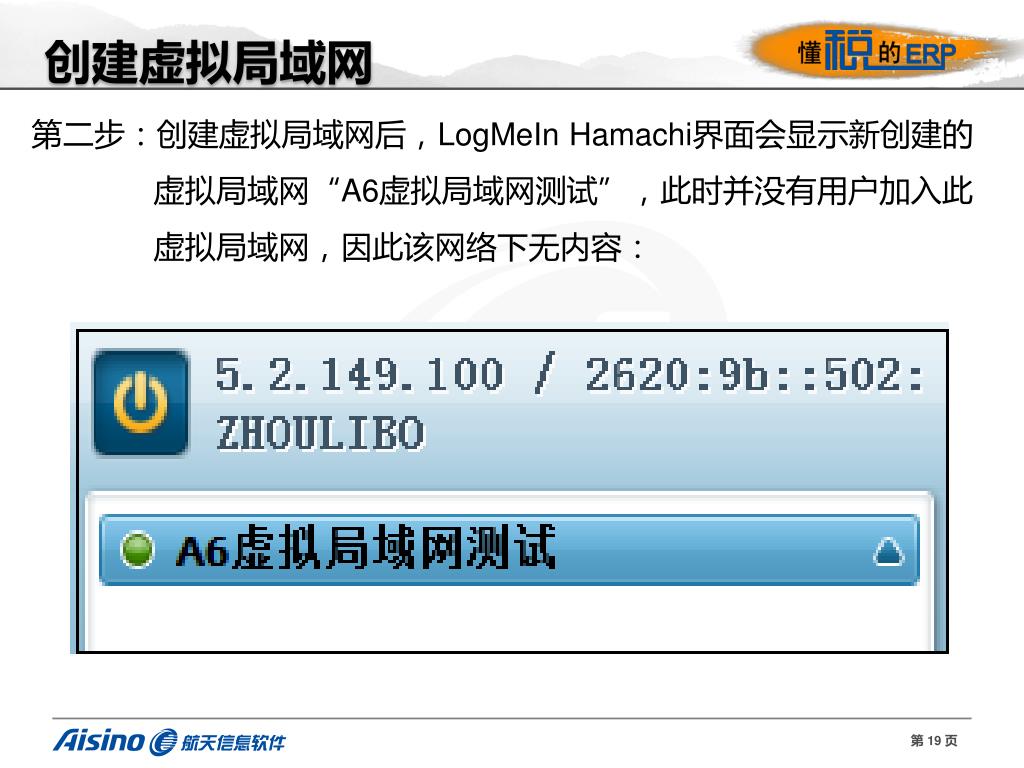

第二步:创建虚拟局域网后,LogMeIn Hamachi界面会显示新创建的

虚拟局域网“A6虚拟局域网测试”,此时并没有用户加入此

虚拟局域网,因此该网络下无内容:


Hamachi a6

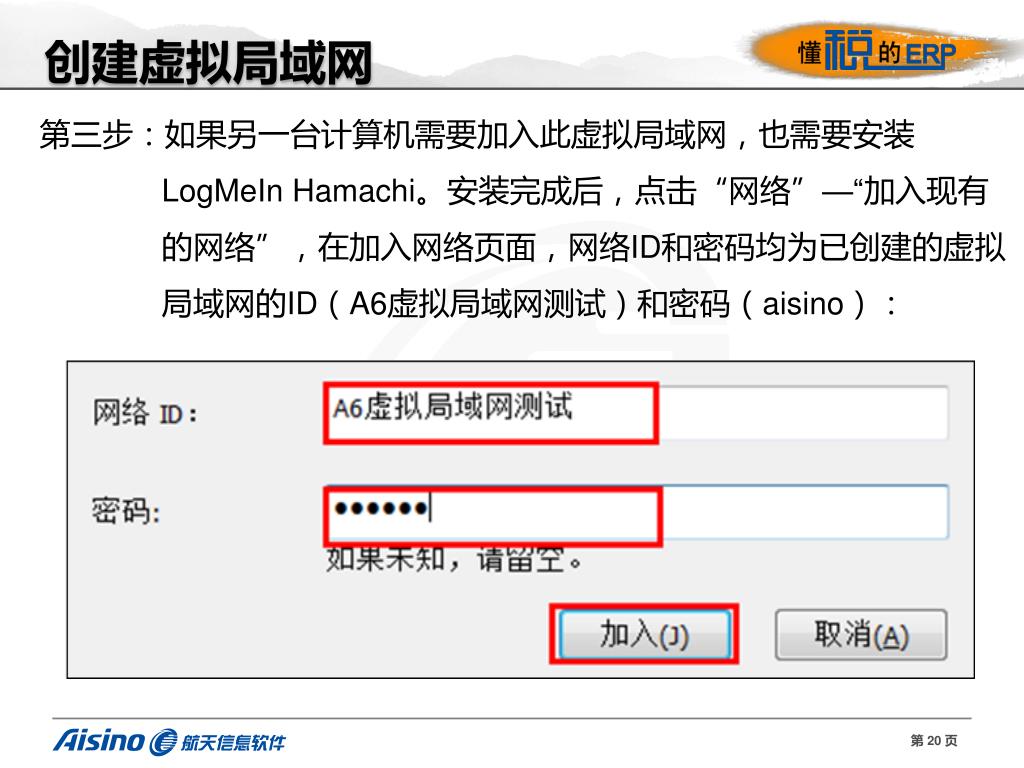

创建虚拟局域网

第三步:如果另一台计算机需要加入此虚拟局域网,也需要安装

LogMeIn Hamachi。安装完成后,点击“网络”—“加入现有

的网络”,在加入网络页面,网络ID和密码均为已创建的虚拟

局域网的ID(A6虚拟局域网测试)和密码(aisino):


Hamachi a6

创建虚拟局域网

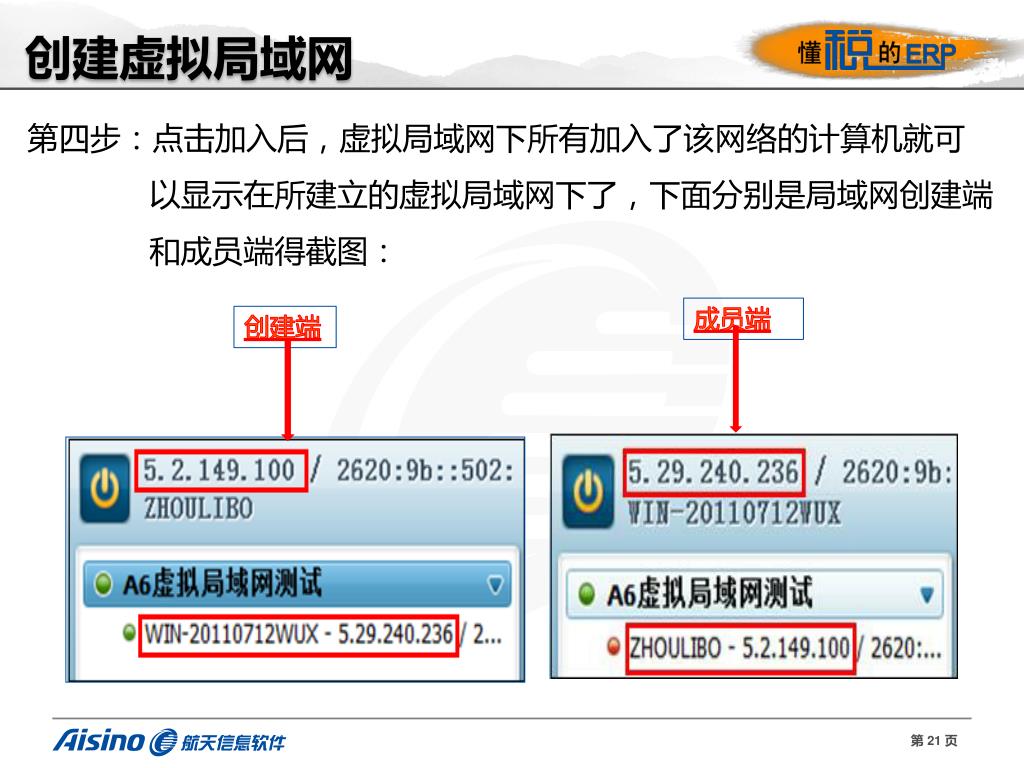

第四步:点击加入后,虚拟局域网下所有加入了该网络的计算机就可

以显示在所建立的虚拟局域网下了,下面分别是局域网创建端

和成员端得截图:

成员端

创建端


Hamachi a6

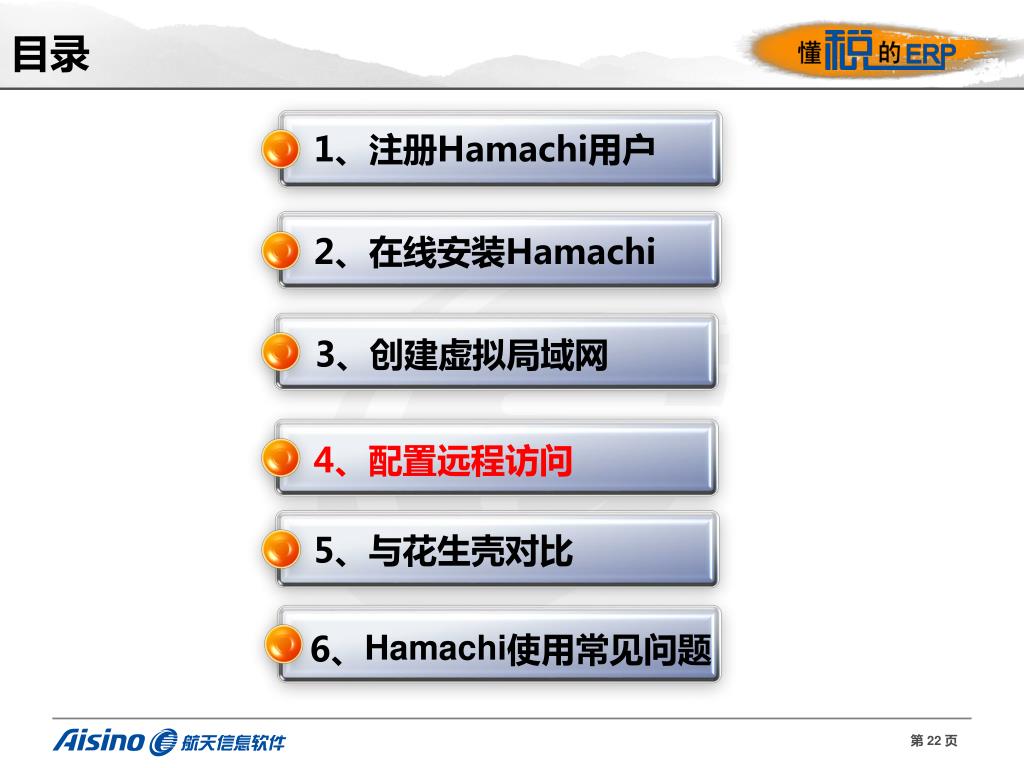

目录

1、注册Hamachi用户

2、在线安装Hamachi

3、创建虚拟局域网

4、配置远程访问

5、与花生壳对比

6、Hamachi使用常见问题


Hamachi a6

配置远程访问

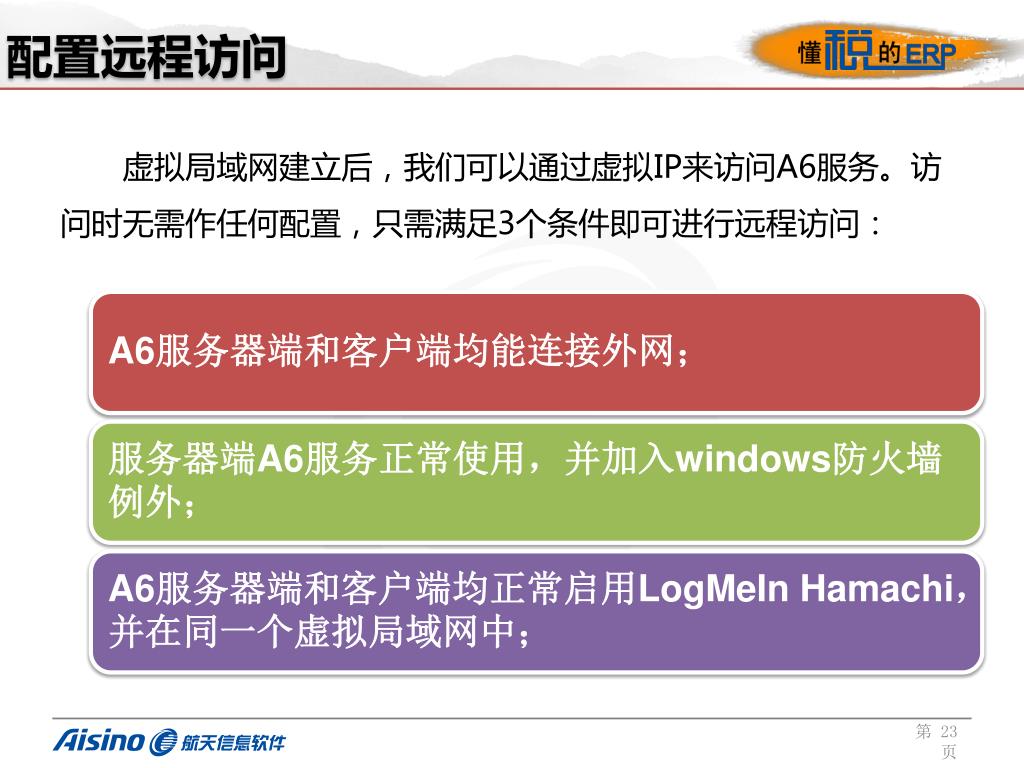

虚拟局域网建立后,我们可以通过虚拟IP来访问A6服务。访问时无需作任何配置,只需满足3个条件即可进行远程访问:


Hamachi a6

配置远程访问

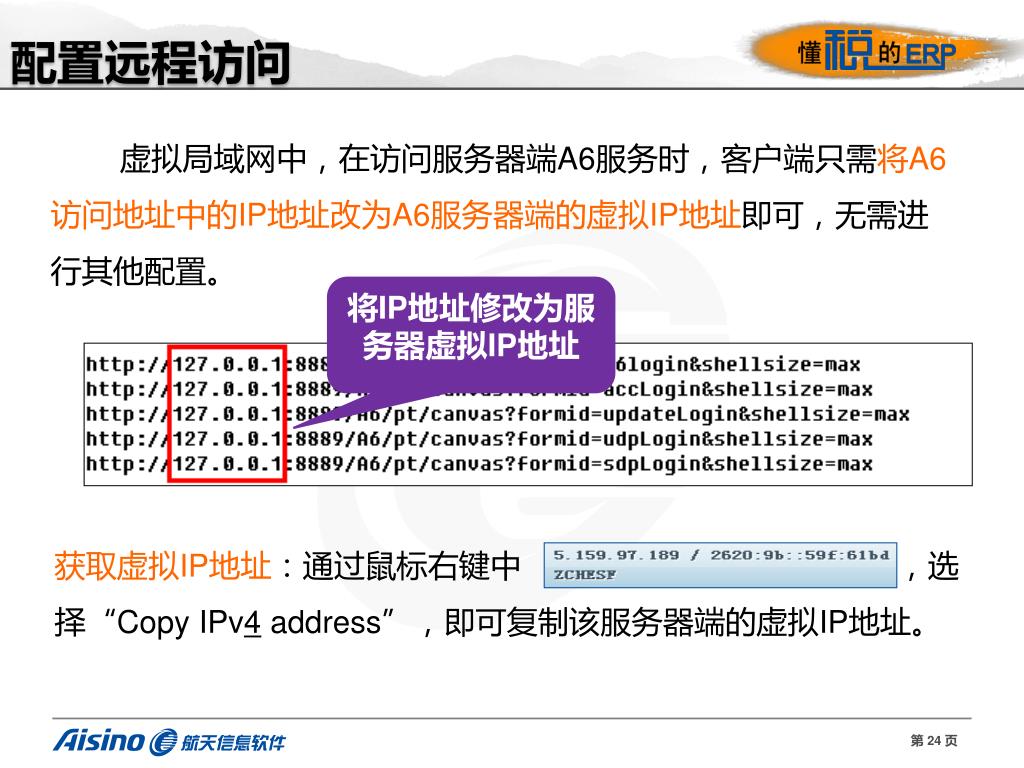

虚拟局域网中,在访问服务器端A6服务时,客户端只需将A6访问地址中的IP地址改为A6服务器端的虚拟IP地址即可,无需进行其他配置。

将IP地址修改为服务器虚拟IP地址

获取虚拟IP地址:通过鼠标右键中,选择“Copy IPv4 address”,即可复制该服务器端的虚拟IP地址。


Hamachi a6

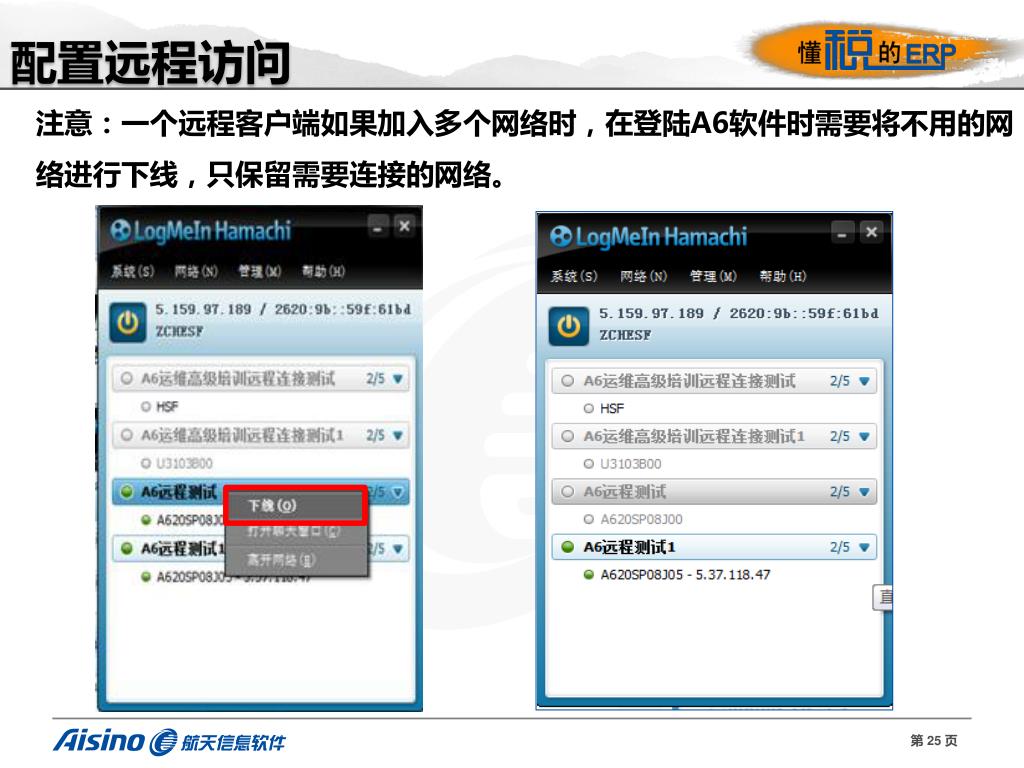

配置远程访问

注意:一个远程客户端如果加入多个网络时,在登陆A6软件时需要将不用的网络进行下线,只保留需要连接的网络。


Hamachi a6

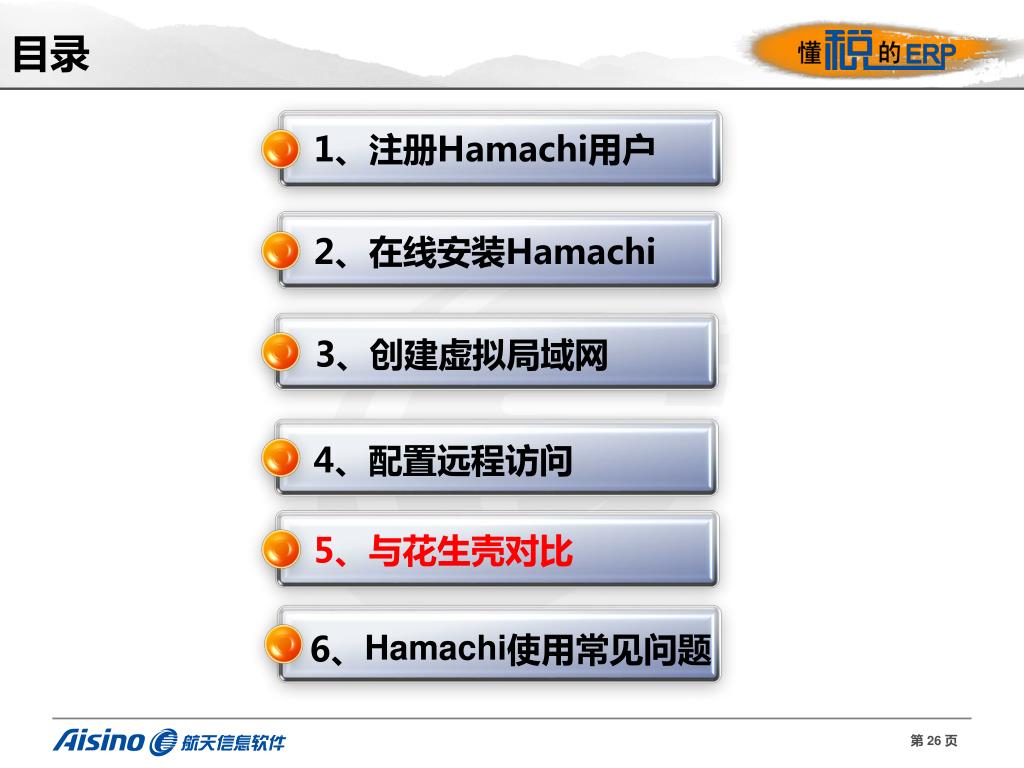

目录

1、注册Hamachi用户

2、在线安装Hamachi

3、创建虚拟局域网

4、配置远程访问

5、与花生壳对比

6、Hamachi使用常见问题


Hamachi a6

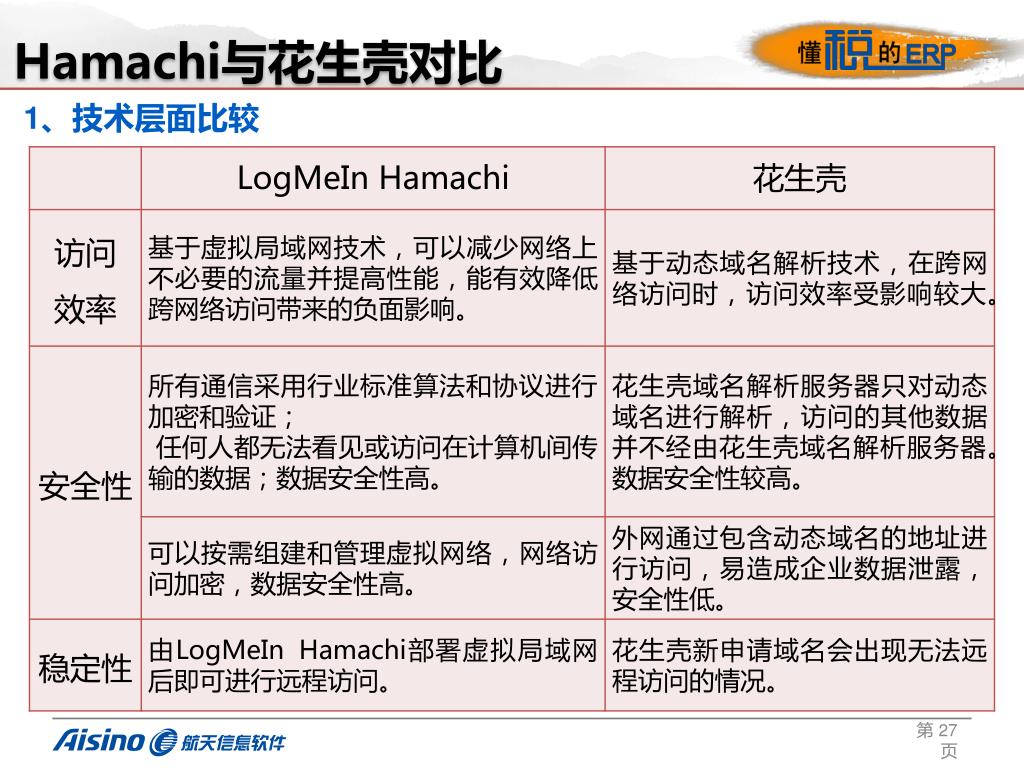

Hamachi与花生壳对比

1、技术层面比较


Hamachi a6

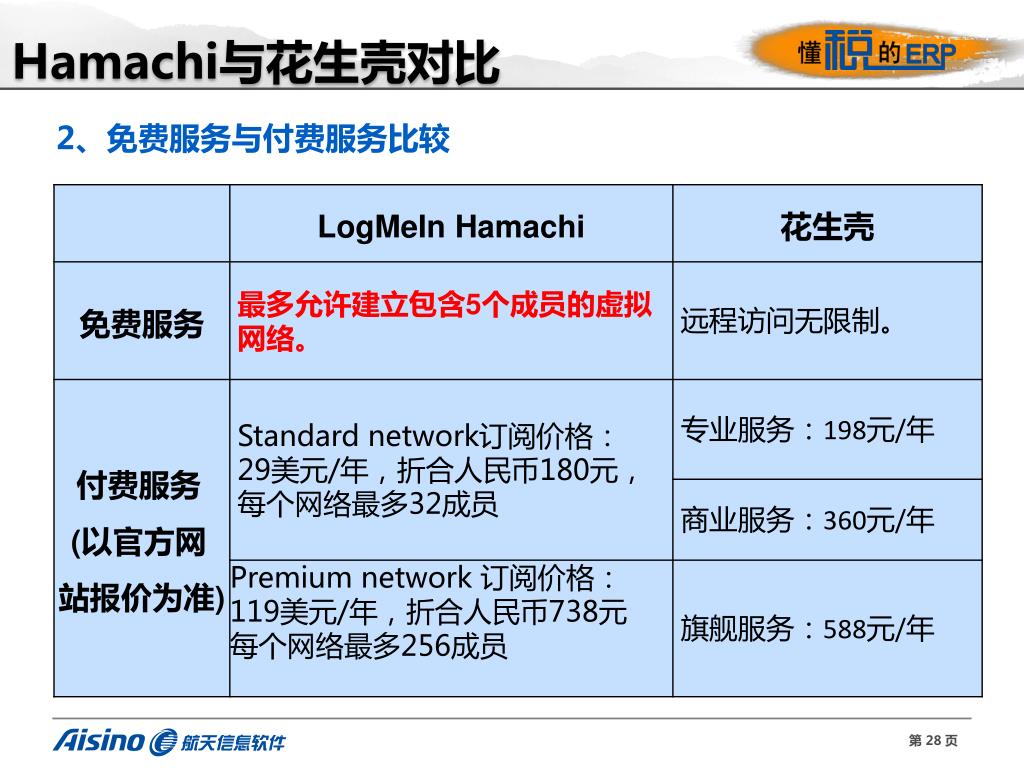

Hamachi与花生壳对比

2、免费服务与付费服务比较


Hamachi a6

Hamachi与花生壳对比

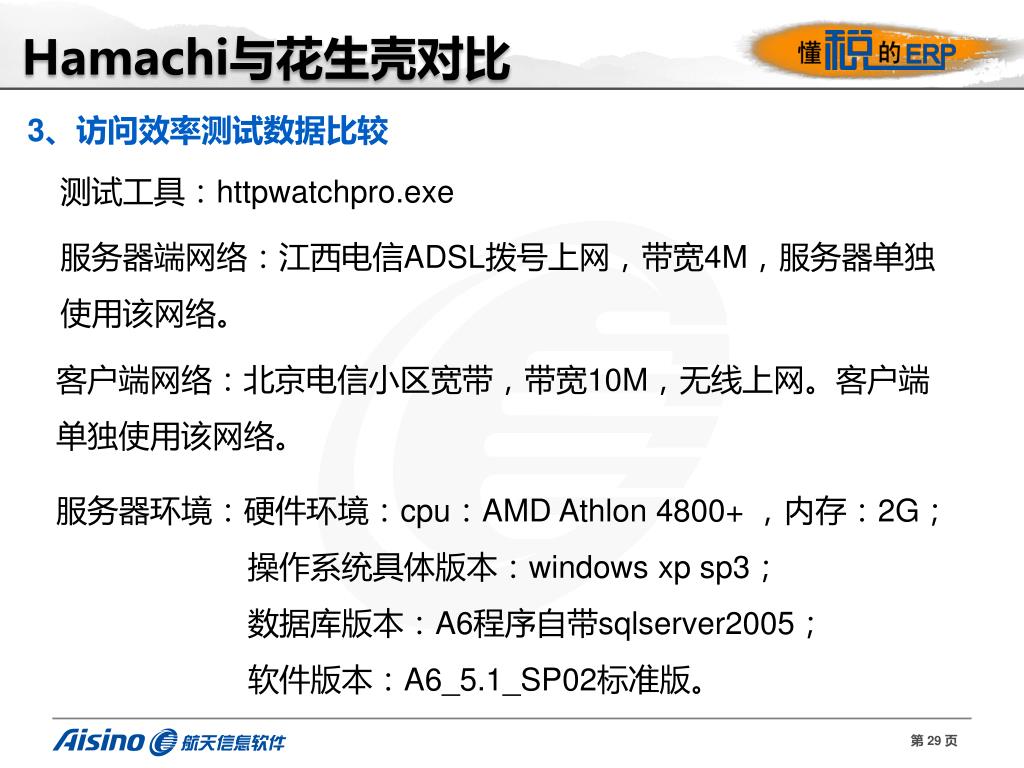

3、访问效率测试数据比较

测试工具:httpwatchpro.exe

服务器端网络:江西电信ADSL拨号上网,带宽4M,服务器单独使用该网络。

客户端网络:北京电信小区宽带,带宽10M,无线上网。客户端单独使用该网络。

服务器环境:硬件环境:cpu:AMD Athlon 4800+ ,内存:2G;

操作系统具体版本:windows xp sp3;

数据库版本:A6程序自带sqlserver2005;

软件版本:A6_5.1_SP02标准版。


Hamachi a6

Hamachi与花生壳对比

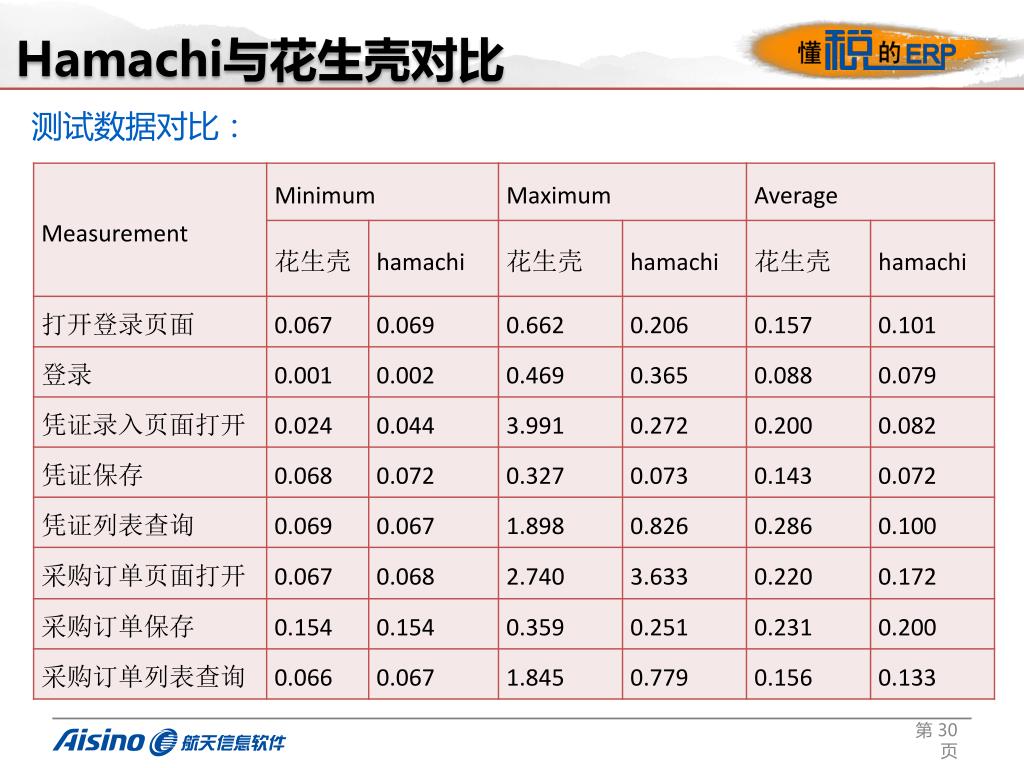

测试数据对比:


Hamachi a6

Hamachi与花生壳对比

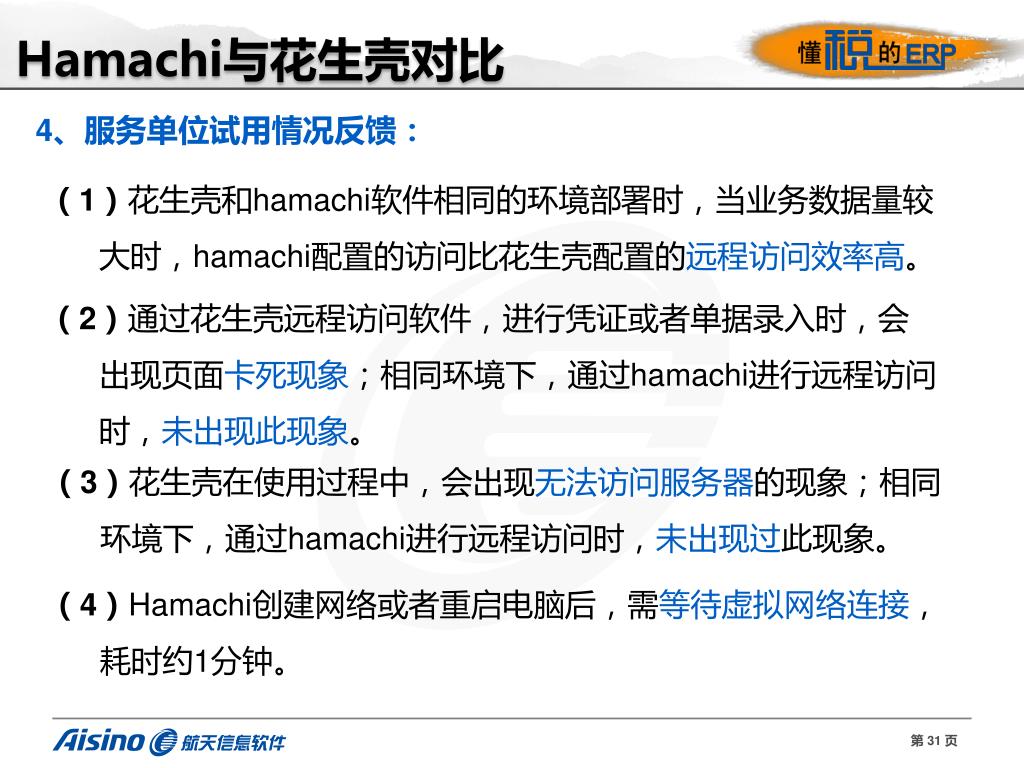

4、服务单位试用情况反馈:

(1)花生壳和hamachi软件相同的环境部署时,当业务数据量较大时,hamachi配置的访问比花生壳配置的远程访问效率高。

(2)通过花生壳远程访问软件,进行凭证或者单据录入时,会出现页面卡死现象;相同环境下,通过hamachi进行远程访问时,未出现此现象。

(3)花生壳在使用过程中,会出现无法访问服务器的现象;相同环境下,通过hamachi进行远程访问时,未出现过此现象。

(4)Hamachi创建网络或者重启电脑后,需等待虚拟网络连接,耗时约1分钟。


Hamachi a6

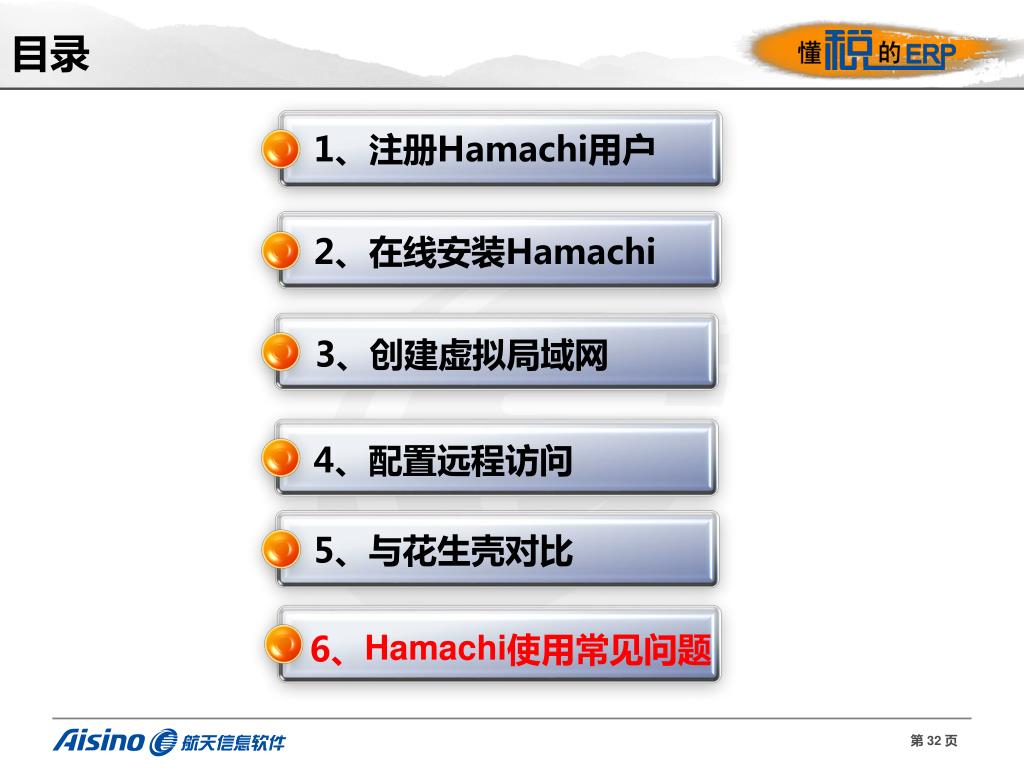

目录

1、注册Hamachi用户

2、在线安装Hamachi

3、创建虚拟局域网

4、配置远程访问

5、与花生壳对比

6、Hamachi使用常见问题


Hamachi a6

Hamachi使用常见问题

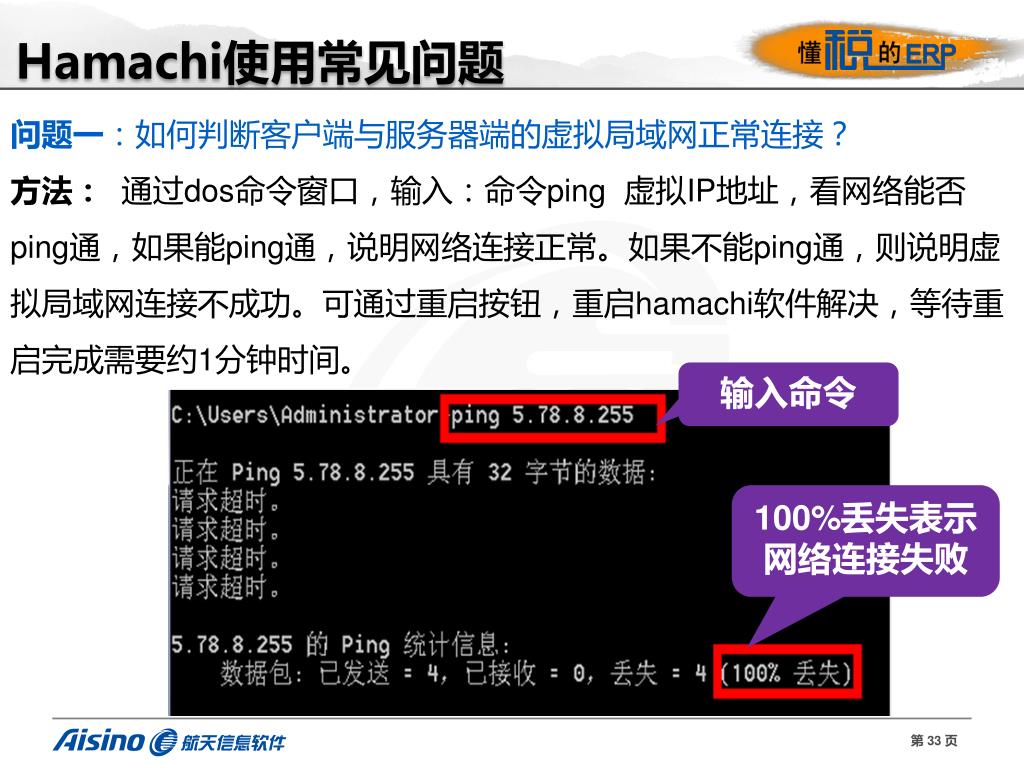

问题一:如何判断客户端与服务器端的虚拟局域网正常连接?

方法: 通过dos命令窗口,输入:命令ping 虚拟IP地址,看网络能否ping通,如果能ping通,说明网络连接正常。如果不能ping通,则说明虚拟局域网连接不成功。可通过重启按钮,重启hamachi软件解决,等待重启完成需要约1分钟时间。

输入命令

100%丢失表示网络连接失败


Hamachi a6

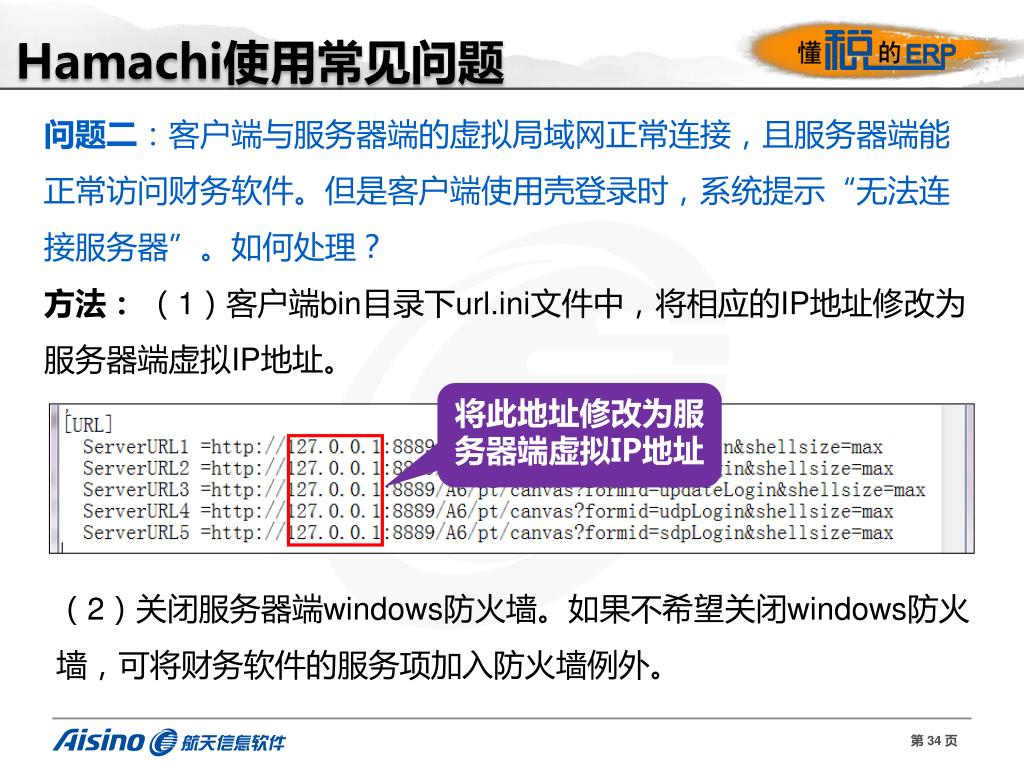

Hamachi使用常见问题

问题二:客户端与服务器端的虚拟局域网正常连接,且服务器端能正常访问财务软件。但是客户端使用壳登录时,系统提示“无法连接服务器”。如何处理?

方法:(1)客户端bin目录下url.ini文件中,将相应的IP地址修改为服务器端虚拟IP地址。

将此地址修改为服务器端虚拟IP地址

(2)关闭服务器端windows防火墙。如果不希望关闭windows防火墙,可将财务软件的服务项加入防火墙例外。


Hamachi a6

Hamachi使用常见问题

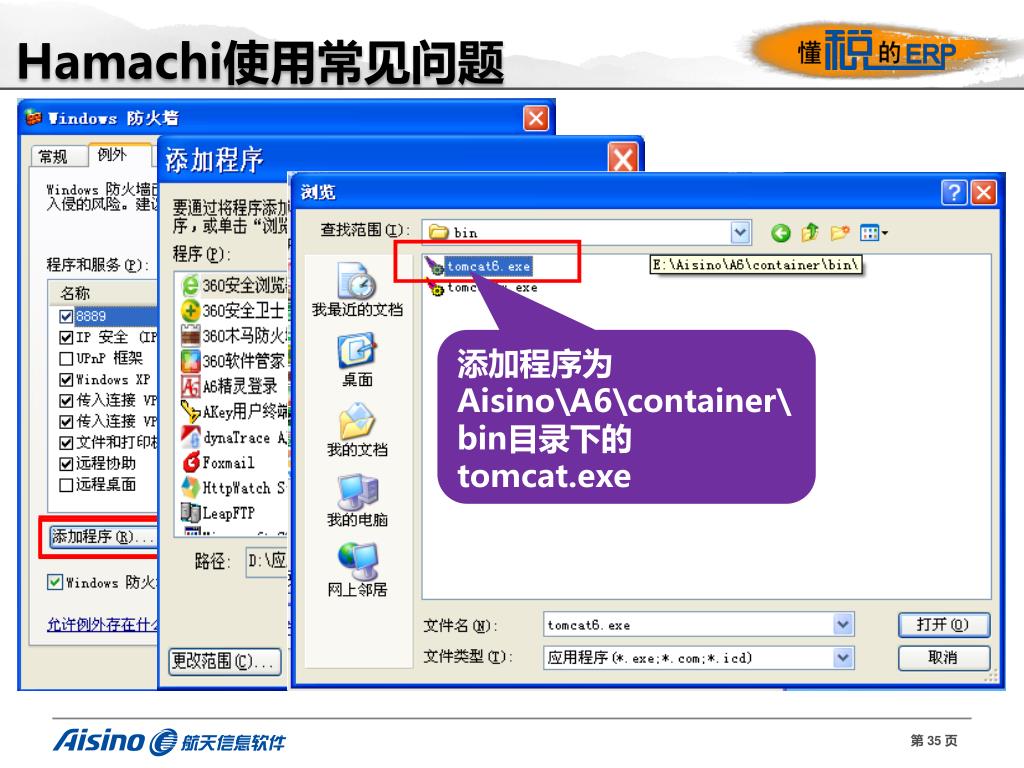

添加程序为Aisino\A6\container\bin目录下的tomcat.exe

第 35页


Hamachi a6

谢谢大家
