Presentation Transcript


Vizijski sustavi

VIZIJSKI SUSTAVI

Matija Šaban


Sadr aj

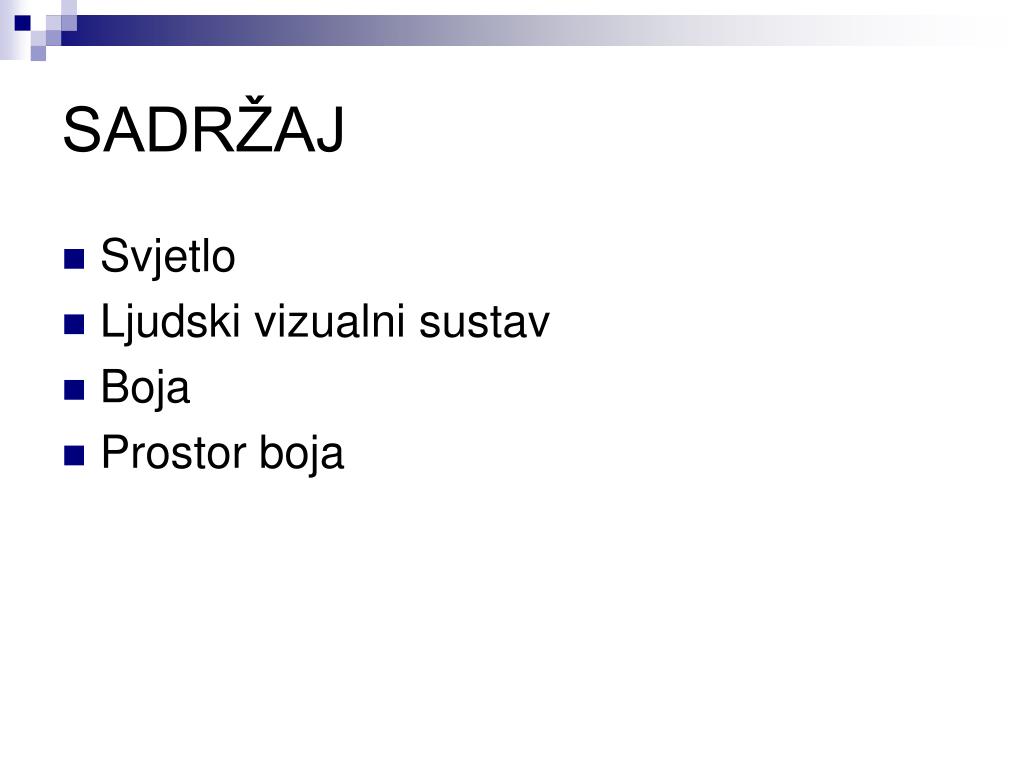

SADRŽAJ

  • Svjetlo

  • Ljudski vizualni sustav

  • Boja

  • Prostor boja


Svjetlo

SVJETLO

  • Vidljivo dio spektra: 380 nm - 780 nm


Svjetlo1

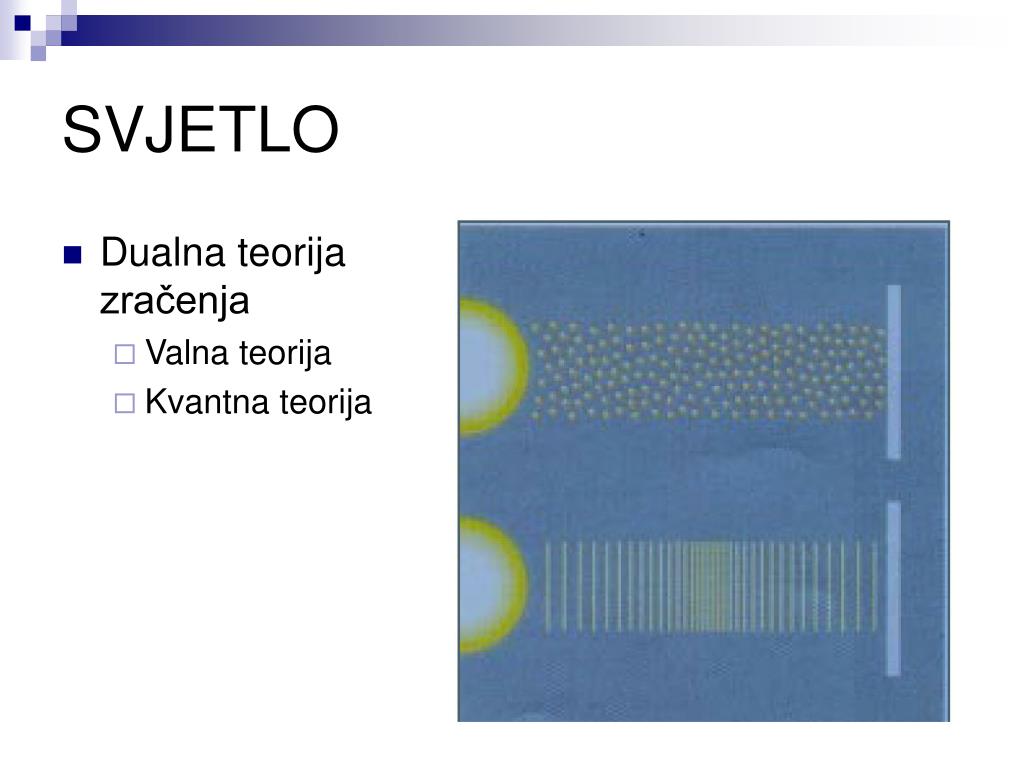

SVJETLO

  • Dualna teorija zračenja

    • Valna teorija

    • Kvantna teorija


Svjetlo2

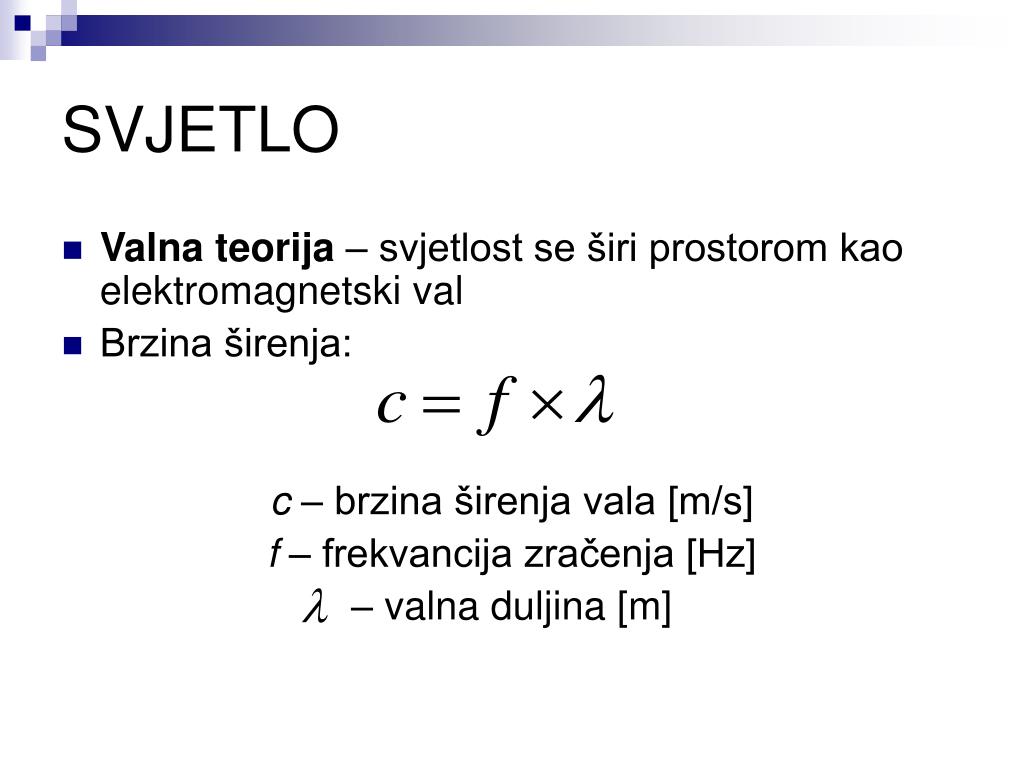

SVJETLO

  • Valna teorija – svjetlost se širi prostorom kao elektromagnetski val

  • Brzina širenja:

    c – brzina širenja vala [m/s]

    f – frekvancija zračenja [Hz]

    – valna duljina [m]


Svjetlo3

SVJETLO

  • Kvantna teorija – svako je zračenje sastavljeno od elementarnih energetskih čestica (fotona)

  • Energija zračenja:

    h = 6,6256 · 10-34

    h – Planckova konstanta

    f – frekvencija zračenja


Svjetlo4

SVJETLO

  • Podjela svjetla s obzirom na frekventni sastav:

    • Monokromatsko

    • Složeno

      • Kontinuirano

      • diskretno


Svjetlo5

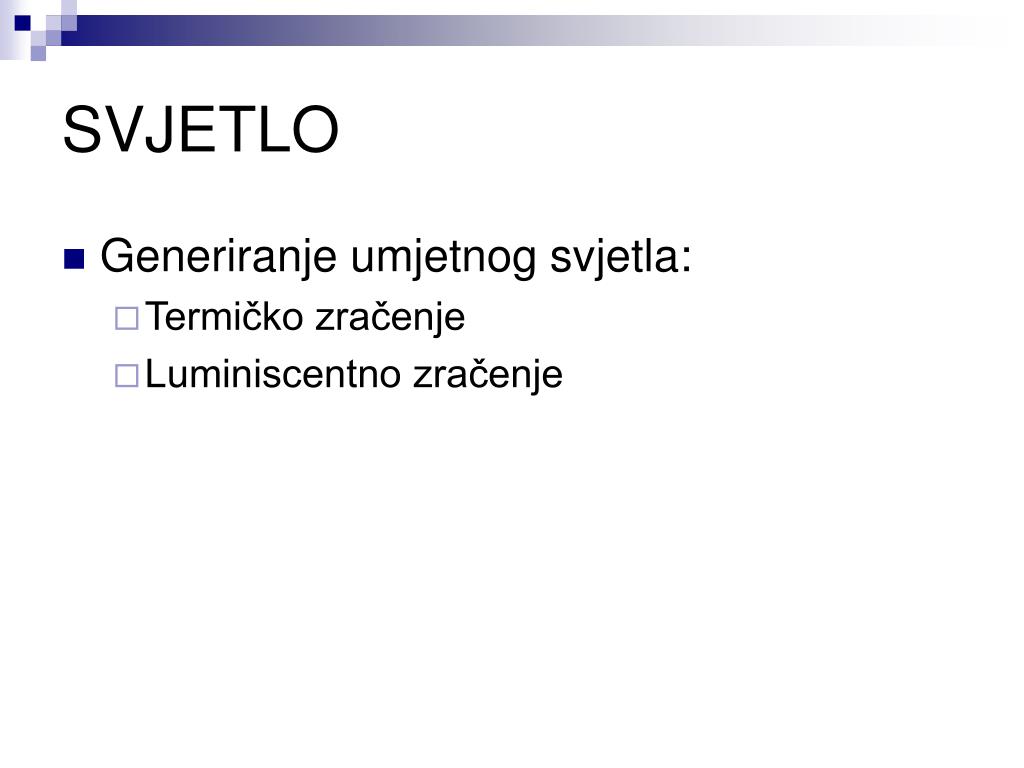

SVJETLO

  • Generiranje umjetnog svjetla:

    • Termičko zračenje

    • Luminiscentno zračenje


Svjetlo6

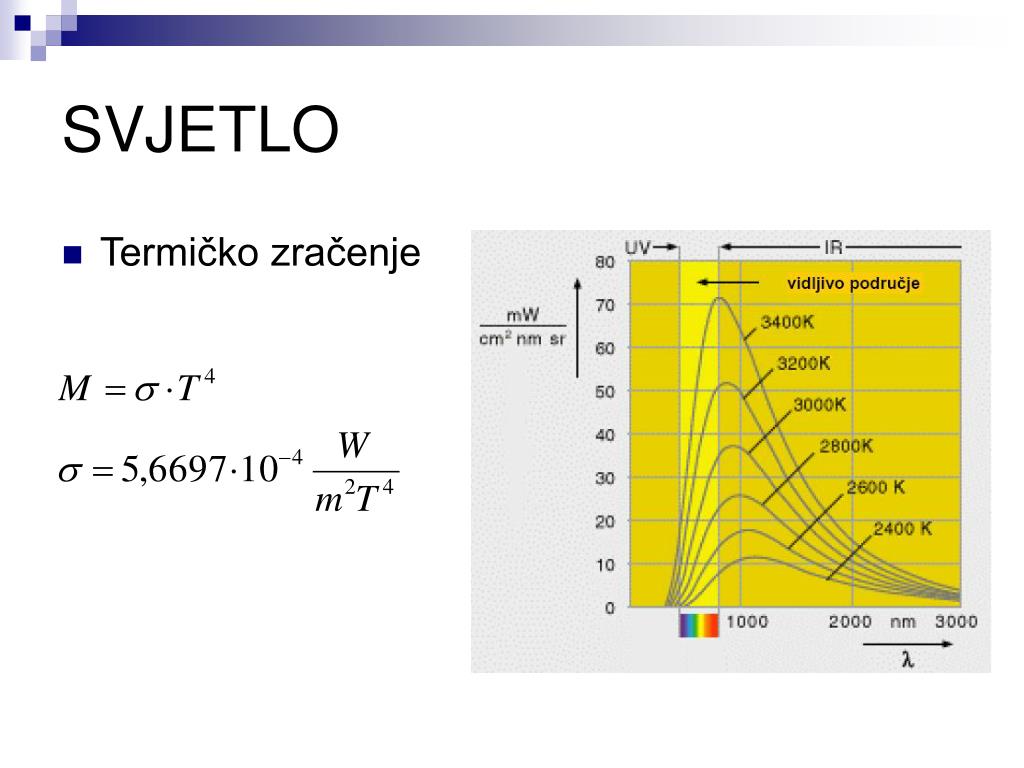

SVJETLO

  • Termičko zračenje


Svjetlo7

SVJETLO

  • Luminiscentno zračenje


Ljudski vizualni sustav

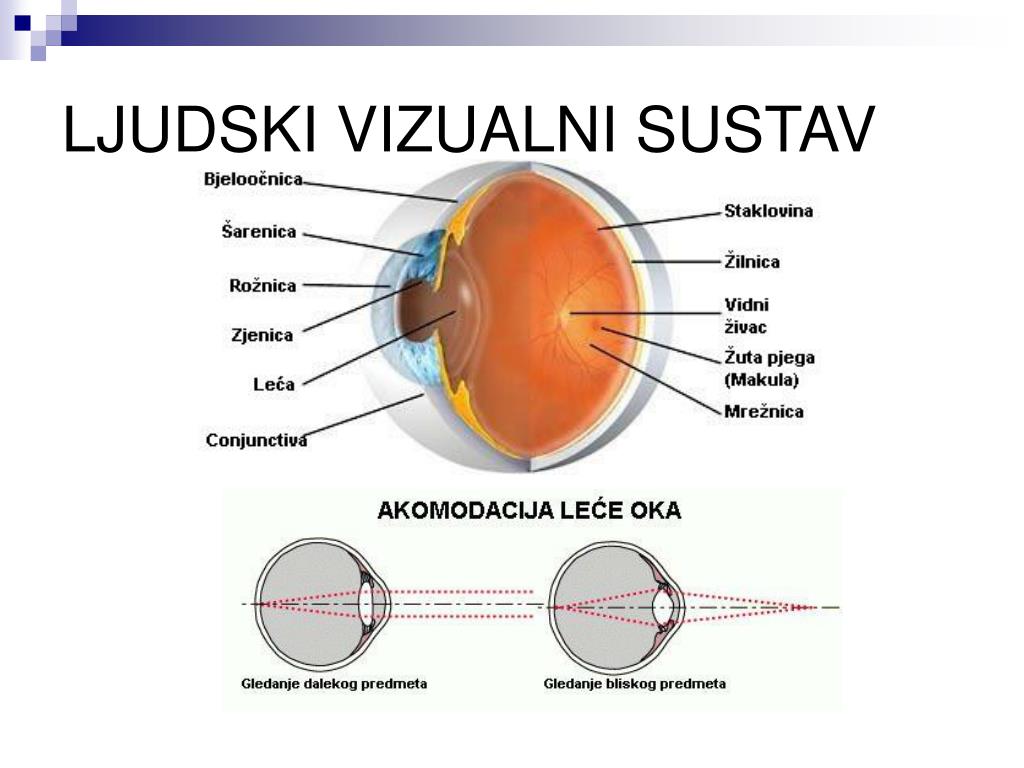

LJUDSKI VIZUALNI SUSTAV


Ljudski vizualni sustav1

LJUDSKI VIZUALNI SUSTAV

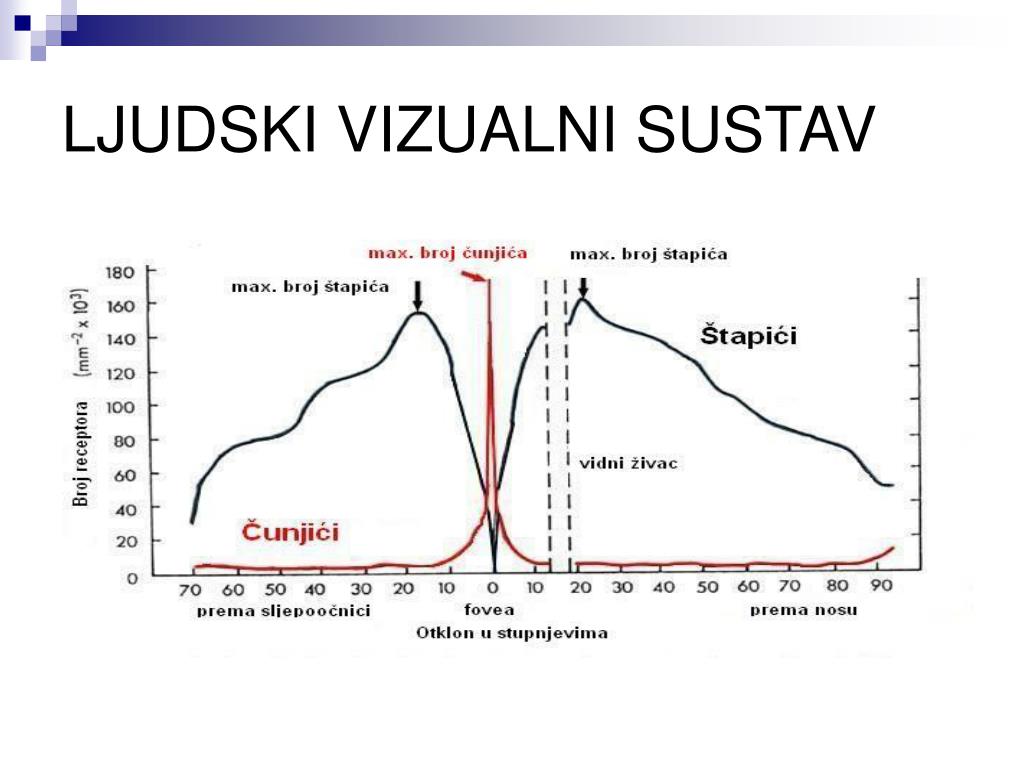

Ljudski vizualni sustav2

LJUDSKI VIZUALNI SUSTAV


Ljudski vizualni sustav3

LJUDSKI VIZUALNI SUSTAV


Vizijski sustavi

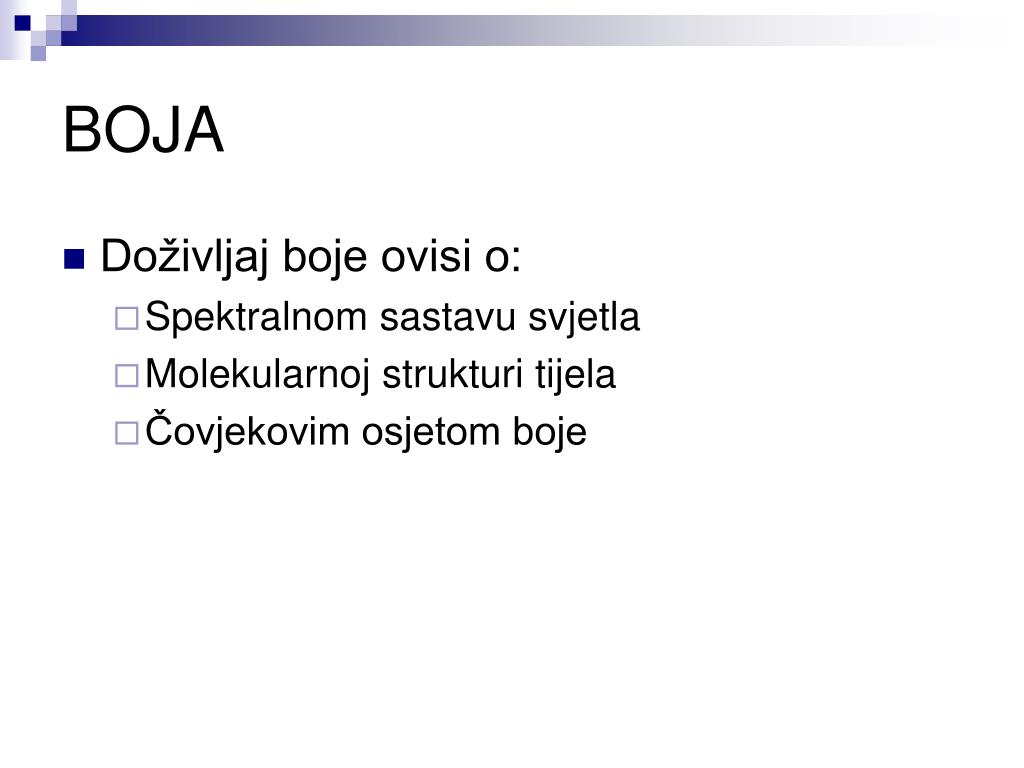

BOJA

  • Doživljaj boje ovisi o:

    • Spektralnom sastavu svjetla

    • Molekularnoj strukturi tijela

    • Čovjekovim osjetom boje


Vizijski sustavi

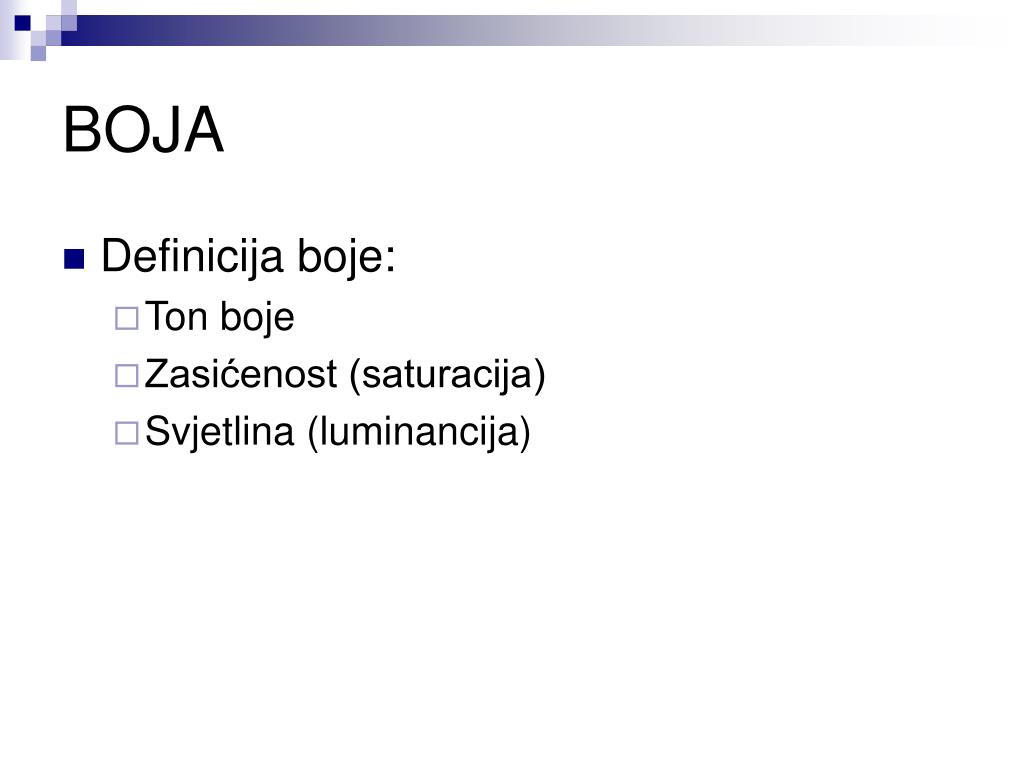

BOJA

  • Definicija boje:

    • Ton boje

    • Zasićenost (saturacija)

    • Svjetlina (luminancija)


Vizijski sustavi

BOJA

  • Skupine boja:

    • Kromatske boje

    • Akromatske boje


Vizijski sustavi

BOJA

  • Svjetlina boje:

  • Zasićenost boje:


Vizijski sustavi

Primarne boje:

Crvena

Zelena

Plava

Sekundarne boje (subtraktivni primari):

Žuta

Magenta

Cijan

BOJA


Vizijski sustavi

BOJA

  • Aditivna sinteza


Vizijski sustavi

BOJA

  • Subtraktivna sinteza


Prostor boja

PROSTOR BOJA

  • CIE RGB

    • ustanovljen 1931. od strane Commision Internationale de l’Eclairage

    • primarne boje: plava = 435.8nm,

      zelena = 546.1nm, crvena =700nm


Prostor boja1

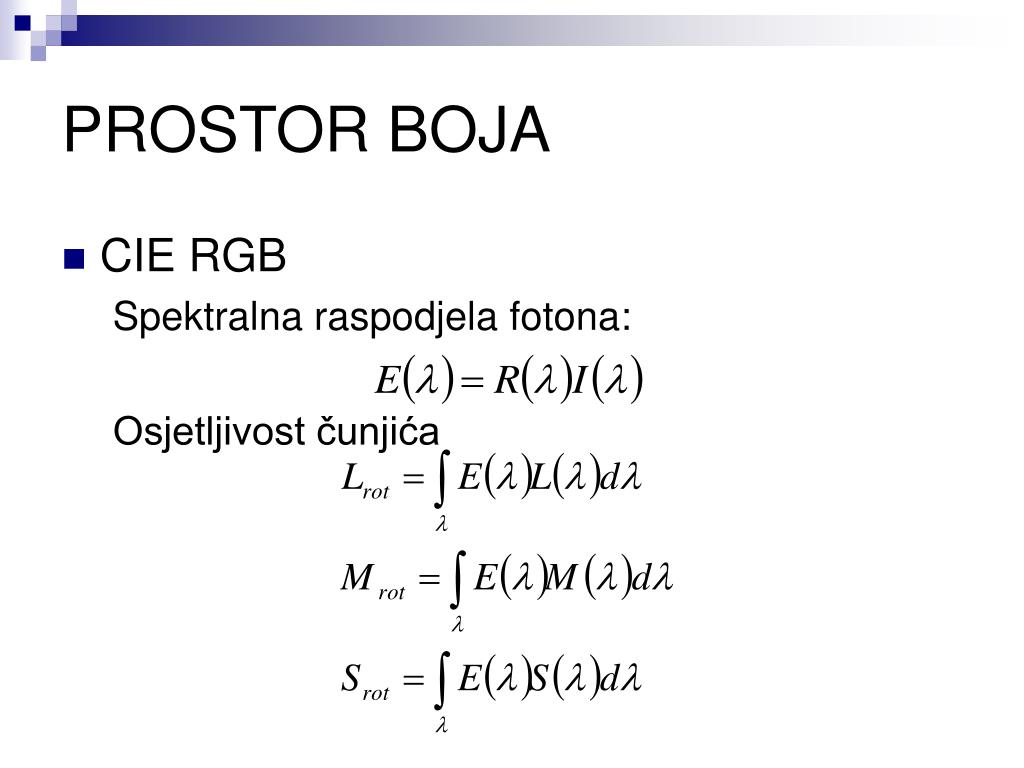

PROSTOR BOJA

  • CIE RGB

    Spektralna raspodjela fotona:

    Osjetljivost čunjića


Prostor boja2

PROSTOR BOJA

  • CIE RGB


Prostor boja3

PROSTOR BOJA

  • CIE xyz


Prostor boja4

PROSTOR BOJA

  • CIE xyz

    Trikromatski koeficijenti:


Prostor boja5

PROSTOR BOJA

  • CIE xyY

    • Kompletni obojani model

    • Preko ovog modela predstavljau se kromatski dijagrami


Prostor boja6

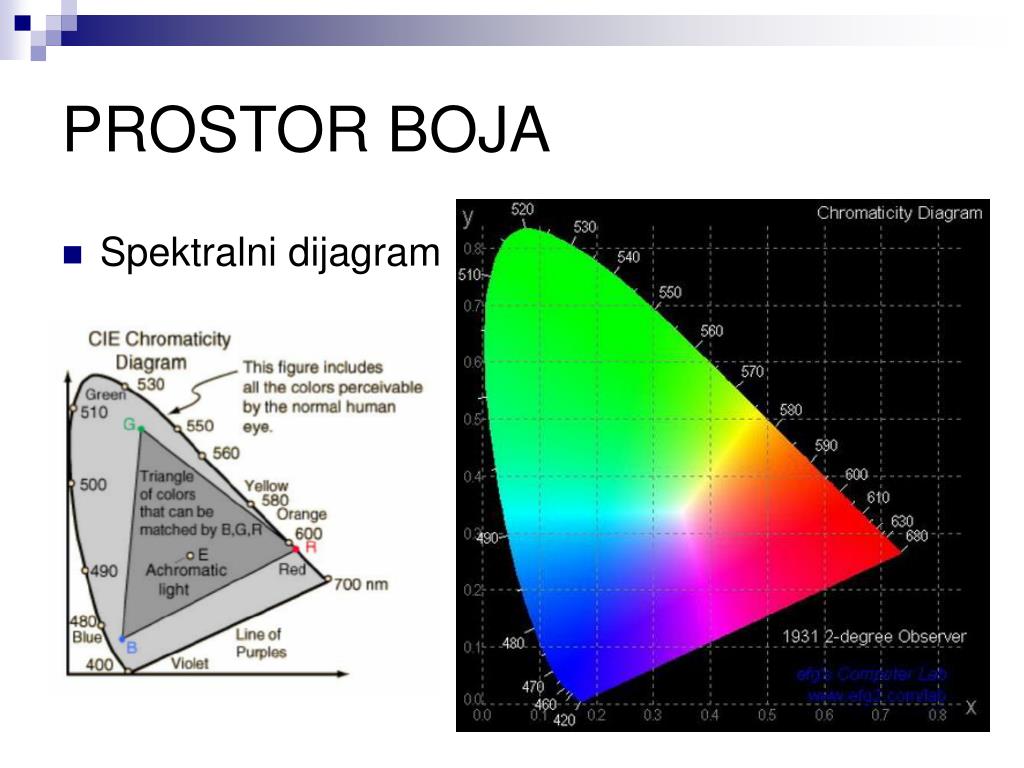

Spektralni dijagram

PROSTOR BOJA


Prostor boja7

PROSTOR BOJA

  • RGB


Prostor boja8

Lab model

L – luminance

(svjetlina)

a – crveno/zeleno

b – žuto/plavo

PROSTOR BOJA


Prostor boja9

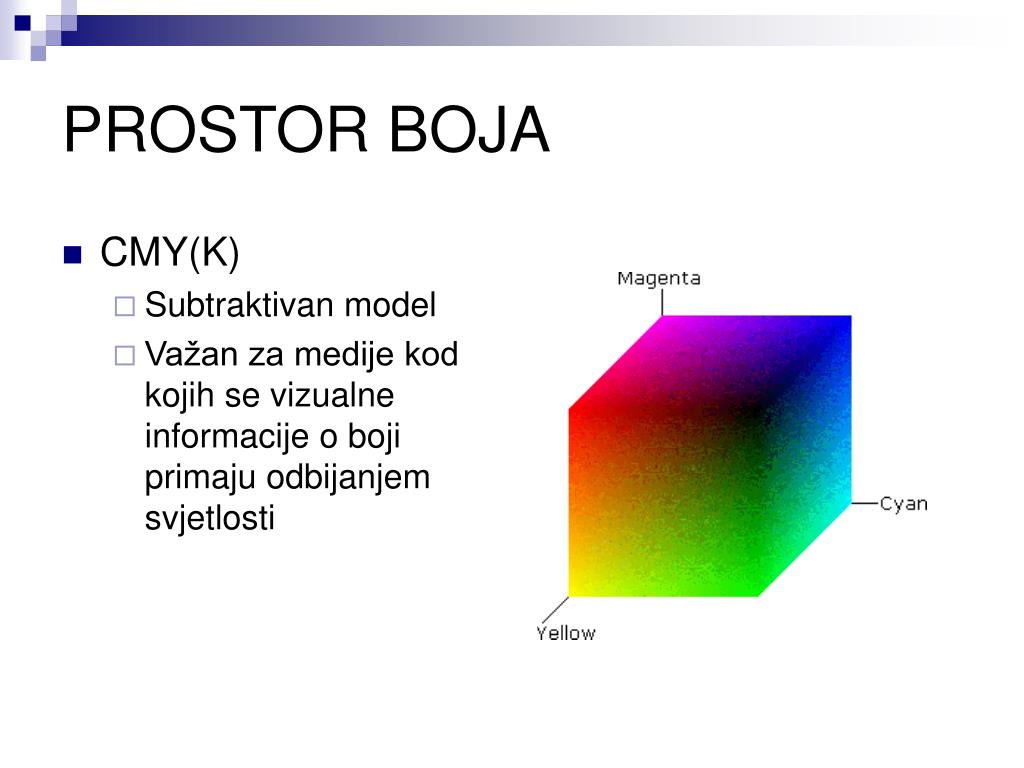

CMY(K)

Subtraktivan model

Važan za medije kod kojih se vizualne informacije o boji primaju odbijanjem svjetlosti

PROSTOR BOJA


Prostor boja10

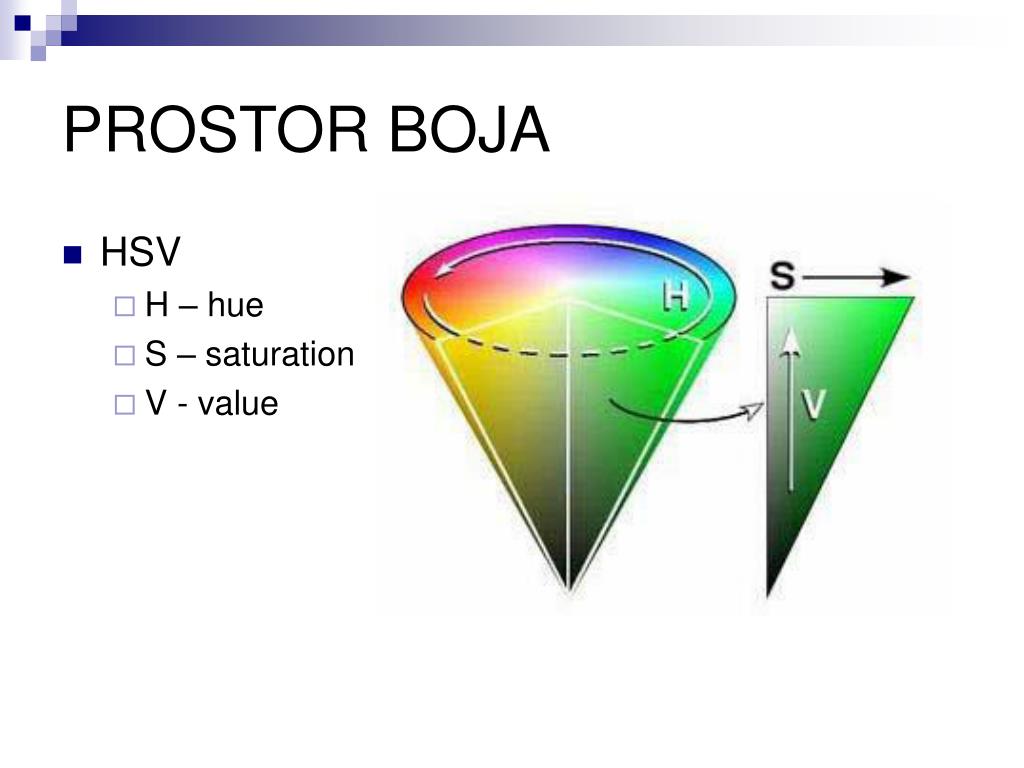

HSV

H – hue

S – saturation

V - value

PROSTOR BOJA
