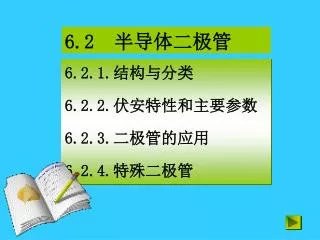

1. 6.2 半导体二极管 6.2.1.结构与分类 6.2.2.伏安特性和主要参数 6.2.3.二极管的应用 6.2.4.特殊二极管

2. 6.2 半导体二极管 触丝线 PN结 外壳线 基片 引线 P N PN 结加上管壳和引线，就成为半导体二极管。 6.2.1.结构与分类 6.2.2伏安特性和主要参数 1.伏安特性 I 点接触型 导通压降: 硅管0.6~0.7V,锗管0.2~0.3V。 死区电压 硅管0.6V,锗管0.2V。 U 面接触型 反向击穿电压UBR 二极管的电路符号：

3. 2.主要参数 1. 最大整流电流IOM 二极管长期使用时，允许流过二极管的最大正向平均电流。 2. 反向击穿电压UBR 二极管反向击穿时的电压值。击穿时反向电流剧增，二极管的单向导电性被破坏，甚至过热而烧坏。手册上给出的最高反向工作电压UWRM一般是UBR的一半。 HOME

4. 3. 反向电流 IR 指二极管加反向峰值工作电压时的反向电流。反向电流大，说明管子的单向导电性差，因此反向电流越小越好。反向电流受温度的影响，温度越高反向电流越大。硅管的反向电流较小，锗管的反向电流要比硅管大几十到几百倍。 以上均是二极管的直流参数，二极管的应用是主要利用它的单向导电性，主要应用于整流、限幅、保护等等。下面介绍两个交流参数。 HOME

5. iD Q ID iD uD UD 4. 微变电阻 rD rD 是二极管特性曲线上工作点Q 附近电压的变化与电流的变化之比： uD 显然，rD是对Q附近的微小变化区域内的电阻。 二极管：死区电压=0 .5V，正向压降0.7V(硅二极管) 理想二极管：死区电压=0 ，正向压降=0 HOME

6. ui t ui uo RL uo t 6.2.3 二极管的应用 1.整流电路 HOME

7. 2.限幅电路 限幅电路是限制输出信号幅度的电路。 （a）电路图 （b）波形图 图6.8 单相限幅电路 HOME

8. 3.钳位电路 钳位电路是使输出电位钳制在某一数值上保持不变的电路。 设二极管为理想元件: 当输入UA＝UB＝3V时，二极管V1，V2正偏导通，输出被钳制在UA和UB上，即UF＝3V； 当UA＝0V，UB＝3V，则V1导通，输出被钳制在UF＝UA＝0V，V2反偏截止。 图6.9 钳位电路（与门） HOME

9. 4.检波电路 检波电路是把信号从已调波中检出来的电路。 图6.10 检波电路 HOME

10. 6.2.4 特殊二极管 1. 发光二极管 有正向电流流过时，发出一定波长范围的光，目前的发光管可以发出从红外到可见波段的光，它的电特性与一般二极管类似。 发光二极管符号 HOME

11. I U 照度增加 2 . 光电二极管 反向电流随光照强度的增加而上升。 光电二极管符号 HOME

12. 3. 光电耦合器 如果把发光二极管和光电二极管组合构成二极管型光电耦合器件。 光电耦合器符号 HOME

13. I 稳定电压 + UZ 工作区 4.稳压二极管 它专门工作在反向击穿区！ 稳压管符号 曲线越陡，电压越稳定。 UZ U IZ 特性曲线 HOME

14. （2）电压温度系数U（%/℃） 稳压值受温度变化影响的的系数。 稳压二极管的参数: （1）稳定电压UZ （3）动态电阻 （4）稳定电流IZ、最大、最小稳定电流Izmax、Izmin。 （5）最大允许功耗 HOME

15. i 电流通路 R ui U0 VZ1 稳压二极管的应用举例 1、已知ui=20V, UZ1=6V，求U0 =？ 分析： 稳压管反向击穿 解： U0 = 6V HOME

16. R VZ1 ui u0 VZ2 2、已知ui=20V, UZ1=6V， UZ1=9V，求U0 =？ 答案： u0 = 6+9 = 15 V HOME
