Presentation Transcript

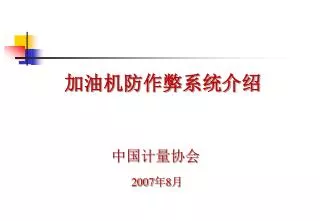

Slide1 l.jpg

加油机防作弊系统介绍

中国计量协会

2007年8月


Slide2 l.jpg
概述

一 、概述

加油机防作弊系统是根据《燃油加油机检定规程》JJG443—2006的要求,在原有税控功能的基础上,增加了防作弊手段。

其目的就是正确生成、完整保存、安全传输加油数据,保证国家税收和消费者合法权益。


Slide3 l.jpg
防作弊系统功能

二、防作弊系统功能

加油机防作弊系统具有以下防作弊功能:

  • 1.编码器和监控微处理器要进行双向验证,一旦任何一方验证失败,监控微处理器就会禁止加油机加油。


Slide4 l.jpg
防作弊系统功能

  • 2.加油机的监控微处理器和编码器都各有一个序列号,加油机出厂的检定证书上将注明该序列号,同时这对序列号将在中国计量协会网站上公布,任何与网站上公布信息不符的加油机肯定就有问题。


Slide5 l.jpg
防作弊系统功能

  • 3.为防止不法分子修改脉冲当量或增加脉冲数作弊,每次加油时,监控微处理器都会对比编码器密文发送的油量数据和计量方发送的油量数据。

    如果出现异常,累计5次两方数据不一致,监控微处理器就会自动锁机,加油机将不允许继续加油,只有通过税务初始化或计量部门的稽查处理才允许重新加油。

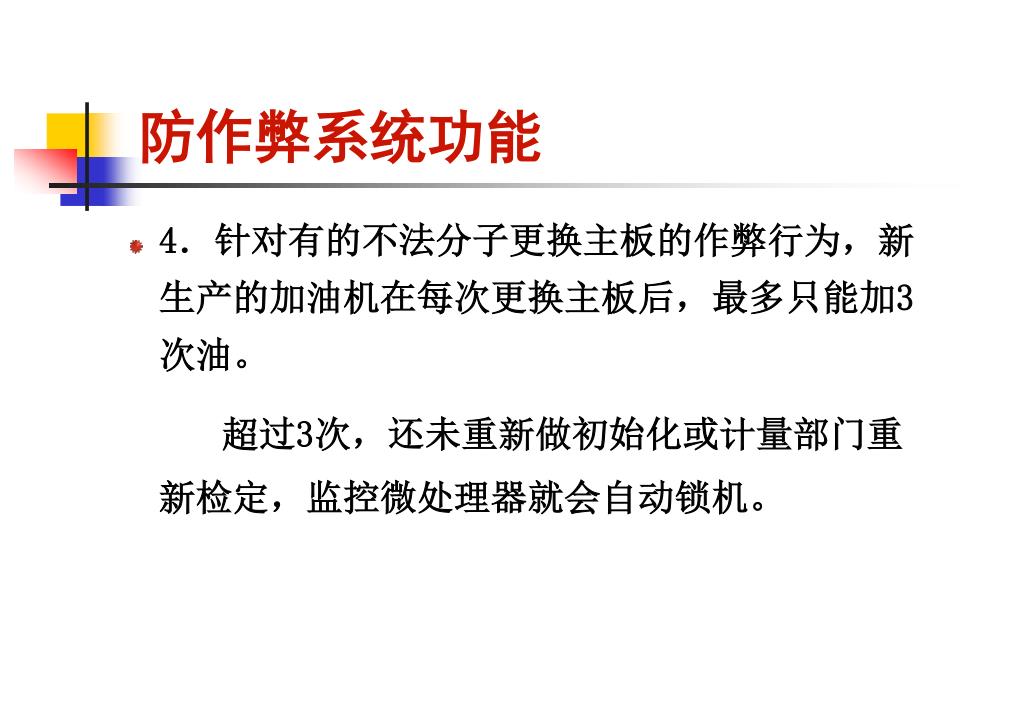

Slide6 l.jpg
防作弊系统功能

  • 4.针对有的不法分子更换主板的作弊行为,新生产的加油机在每次更换主板后,最多只能加3次油。

    超过3次,还未重新做初始化或计量部门重新检定,监控微处理器就会自动锁机。

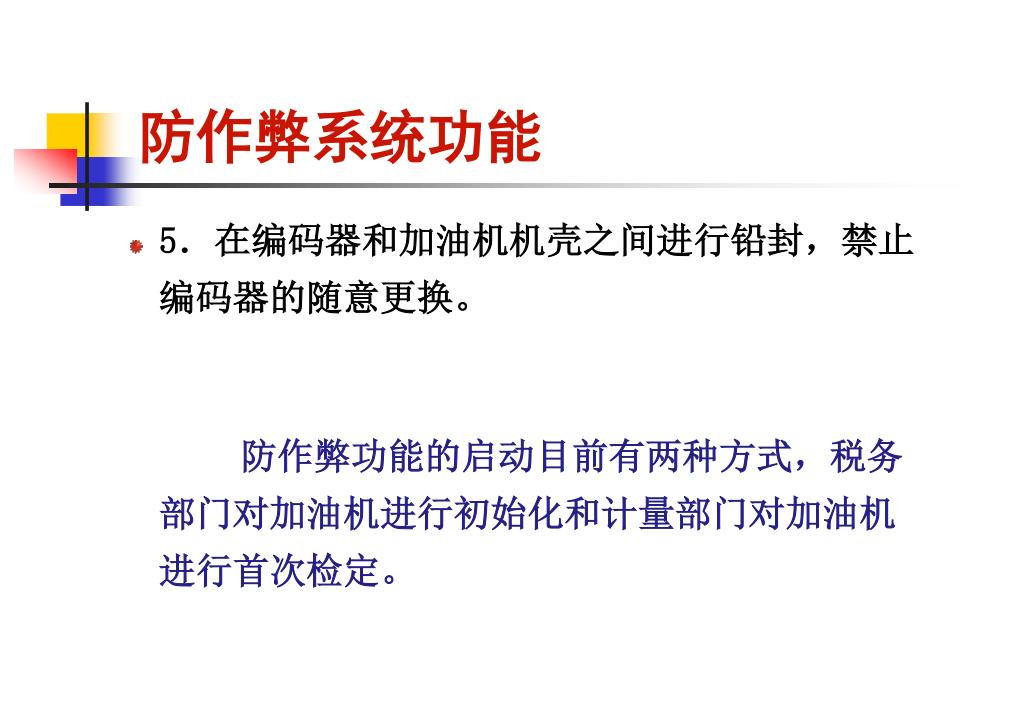

Slide7 l.jpg
防作弊系统功能

  • 5.在编码器和加油机机壳之间进行铅封,禁止编码器的随意更换。

    防作弊功能的启动目前有两种方式,税务部门对加油机进行初始化和计量部门对加油机进行首次检定。


Slide8 l.jpg
组成及作用

三、 组成及作用

加油机防作弊系统由编码器、转接板、计控主板和计量专用POS机组成。

计控主板主要由计量微处理器、监控微处理器、存储器等组成。


Slide9 l.jpg

防作弊系统组成图

计 控 主 板

计量微处理器

监控微处理器

存储器

流量测量变换器

防作弊编码器

计量专用POS机

报税口

防作弊转接板


Slide10 l.jpg
组成及作用

下面具体介绍上述各部件的作用:


Slide11 l.jpg
组成及作用

  • 编码器

    编码器是将流量测量变换器的机械转动信号转换为脉冲信号送给计控主板的部件。与监控微处理器进行相互验证,验证失败时加油机不能工作。

    已初始化或计量部门检定过的加油机更换计控主板后,未经重新初始化或计量部门计量检定,进行三次加油后编码器停止输出脉冲,加油机不能工作并显示“63”。

    加油量异常(偏离正常脉冲当量±0.6%)时,累计加油五次后编码器停止输出脉冲,加油机不能工作并显示“64”,且保存异常数据以备查询。


Slide12 l.jpg
组成及作用

  • 监控微处理器

    在原有税控功能的基础上,增加了与编码器进行相互验证和与编码器实时通讯功能。当相互验证失败时,加油机不能工作。

    实时通讯功能实时检测编码器、转接板在线状况,根据状况及时采取措施进行提示和关闭电机。


Slide13 l.jpg
组成及作用

  • 转接板

    转接板是计量微处理器、编码器、监控微处理器、POS机通讯的纽带和桥梁。

    转接板有两种形式:一种是转接板在计控主板内,称为集成式;另一种为转接板不在计控主板内独立存在,称为分离式。


Slide14 l.jpg
组成及作用

  • 计量专用POS机

    计量专用POS机是计量检定人员检定加油机必备的工具。

    可查询监控微处理器和编码器序列号,通过查询编码器序列号可自动启动加油机防作弊功能。

    与解锁卡配合使用,可以保存、查询加油机异常记录和解除加油机锁机状态。

    目前,北京英泰赛福软件技术有限公司和北京科泰康技术开发有限公司两家生产的POS机具有以上功能。


Slide15 l.jpg

以下两款POS机为计量专用POS机:



Slide17 l.jpg
防作弊系统异常情况处理

  • 异常的显示代码

    当防作弊系统出现异常时,在加油机的单价屏上显示异常情况的相关代码,具体代码是:

  • 61――验证错误。表示编码器与监控微处理器间的双向验证错误。

  • 62――串口通讯错误。表示监控微处理器与转接板或转接板与编码器间通讯不正常。


Slide18 l.jpg
防作弊系统异常情况处理

  • 63――税务初始化或计量检定过的加油机更换新的计控主板后,未初始化或未经计量部门检定,加油3次后锁机并显示。

  • 64――加油机初始化或首次检定后,偏离正常脉冲当量±0.6%,累计加油5次,加油机锁机并显示。

  • 65――编码器硬件异常。编码器自检时,硬件故障。

  • 66――税控芯片使用超过七年。

  • 67――编码器自身复位。


Slide19 l.jpg
防作弊系统异常情况处理

  • 异常情况的原因和处理

  • 显示61故障原因和处理

    原因:

    显示61,是因为编码器与监控微处理器验证失败。只有编码器与监控微处理器通讯正常,而验证数据解析失败时才会显示。

    处理措施:

    检查编码器和监控微处理器的真伪,登录“中国计量协会网”,进入“燃油机防作弊系统查询”,输入编码器和监控微处理器的序列号,验证其真伪。


Slide20 l.jpg
防作弊系统异常情况处理

  • 显示62故障原因和处理

    原因:

    • 转接板与监控微处理器的通讯不正常,通讯电缆未接好或收发信号线连接错误;

    • 转接板与编码器通讯不正常,没有通讯电缆或收发信号线连接错误;

    • 没有转接板或转接板没有供电,或转接板CPU的工作电压过低;

    • 没有接编码器或对编码器没有供电,或编码器损坏。


Slide21 l.jpg
防作弊系统异常情况处理

处理措施:

  • 检查电气连接是否正常;

  • 检查收发信号连接是否正确;

  • 使用模拟编码器,检查62是否消失,如果还存在,很可能转接板出现问题;

  • 使用在线检测卡,检查编码器通讯是否正常,如果与编码器通讯不上,反复操作数次,还是异常,说明编码器出现问题;


Slide22 l.jpg
防作弊系统异常情况处理

  • 显示63故障原因和处理

    原因:

    已初始化或计量检定过的加油机主板损坏,更换新主板,累计加油3次。

    处理措施:

    对该机器重新进行税务初始化或使用计量解锁卡解锁。解锁方法详见计量专用POS机解锁使用说明。


Slide23 l.jpg
防作弊系统异常情况处理

  • 显示64故障原因和处理

    原因:

    加油机防作弊功能启动后,加油量异常(偏离正常脉冲当量±0.6%),累计加油5次。

    处理措施:

    重新进行税务初始化或使用计量解锁卡解锁。解锁方法详见计量专用POS机解锁使用说明。


Slide24 l.jpg
防作弊系统异常情况处理

  • 显示65故障原因和处理

    原因:

    编码器出现故障。

    处理措施:

    更换编码器。


Slide25 l.jpg
防作弊系统异常情况处理

  • 显示66故障原因和处理

    原因:

    监控微处理器使用超过七年。

    处理措施:

    更换新的监控微处理器。


Slide26 l.jpg
防作弊系统异常情况处理

  • 显示67故障原因和处理

    原因:

    编码器内部CPU的电源出现瞬间掉电又上电的情况。

    处理措施:

    检查编码器的相关供电电路。



Slide28 l.jpg
非防作弊系统加油机的改造

非防作弊系统的加油机改造成防作弊系统的加油机,具体方法如下:

  • 将非防作弊加油机的传感器更换为现使用的编码器。

  • 将非防作弊加油机的监控微处理器,更换为有防作弊功能的监控微处理器。

  • 增加一块转接板。


Slide29 l.jpg

燃油加油机防作弊系统计量POS机介绍

中国计量协会

2007年8月


Slide30 l.jpg
目录

  • 防作弊系统计量管理

  • 计量POS机介绍

  • 防作弊系统计量启动和解锁

  • 计量POS机的维护


Slide31 l.jpg
防作弊系统计量管理

防作弊系统计量管理包括的内容:

  • 首次检定要求

  • 后续检定要求

  • 防作弊信息稽查

  • 防作弊系统解锁

    上述构成了一个闭环系统


Slide32 l.jpg
首次检定要求

首次检定和防作弊系统相关的三点要求:

  • 校准加油机的准确度

  • 查序列号

  • 辨别序列号真伪


Slide33 l.jpg
校准加油机的准确度

  • 防作弊系统的准确性依赖于加油机首次检定的计量准确度

    • 首次检定时,需要先将加油机校准

    • 校准加油机,必须在启动防作弊系统之前

  • 首次检定校准加油机准确度方法

    • 调节流量测量变换器的机械调整装置

    • 修改计量脉冲当量系数


Slide34 l.jpg
加油机加封印

  • 检定合格的加油机必须在下列三个位置加以封印(JJG443-2006要求)

    • 流量测量变换器的机械调整装置处。

    • 编码器与流量测量变换器。

    • 计控主板与机壳


Slide35 l.jpg
查序列号

  • 加油机防作弊系统的序列号是加油机的“身份证”号,全国唯一。包括:

    • 编码器序列号:10位

    • 监控微处理器(税控芯片)序列号:10位

  • 可通过计量POS机查询防作弊系统的序列号,此可用来区分加油机是否为防作弊加油机。

  • 按照规程,序列号应记录在《检定记录》中,并存档。

  • 序列号可输入到相关的计量管理系统软件中,以方便后续查询


Slide36 l.jpg
辨别序列号真伪

  • 中国计量协会对加油机防作弊系统的序列号进行统一管理

  • 可通过中国计量协会网来查询编码器和监控微处理器序列号的真伪

    http://www.cma-cma.org/



Slide40 l.jpg
后续检定要求

  • 防作弊系统已经启动后的再次检定

  • 检定加油机的计量准确度

    • 计量准确度不合格的加油机,可对流量测量变换器的机械调整装置进行调节

    • 如果调节计量脉冲当量系数来校准加油机,会导致加油机的防作弊系统锁机


Slide41 l.jpg
后续检定要求

  • 需要通过计量POS机来查询下列信息

    • 编码器序列号和监控微处理器序列号

    • 防作弊系统异常记录

  • 按照规程,查询到的序列号和异常记录要记录在《检定记录》中,并存档;

  • 序列号需要和上次检定的序列号进行核对;

  • 防作弊异常记录达到5条,则防作弊系统将会锁加油机(显示“64”)


Slide42 l.jpg
防作弊信息稽查

  • 可根据需要(如加油机专项检查活动)对加油机进行防作弊稽查;

  • 可通过计量POS机来查询加油机信息

    • 编码器和监控微处理器序列号

    • 防作弊异常记录

    • 加油机的累计数据(包括总累、月累、日累)

    • 加油机的税控信息

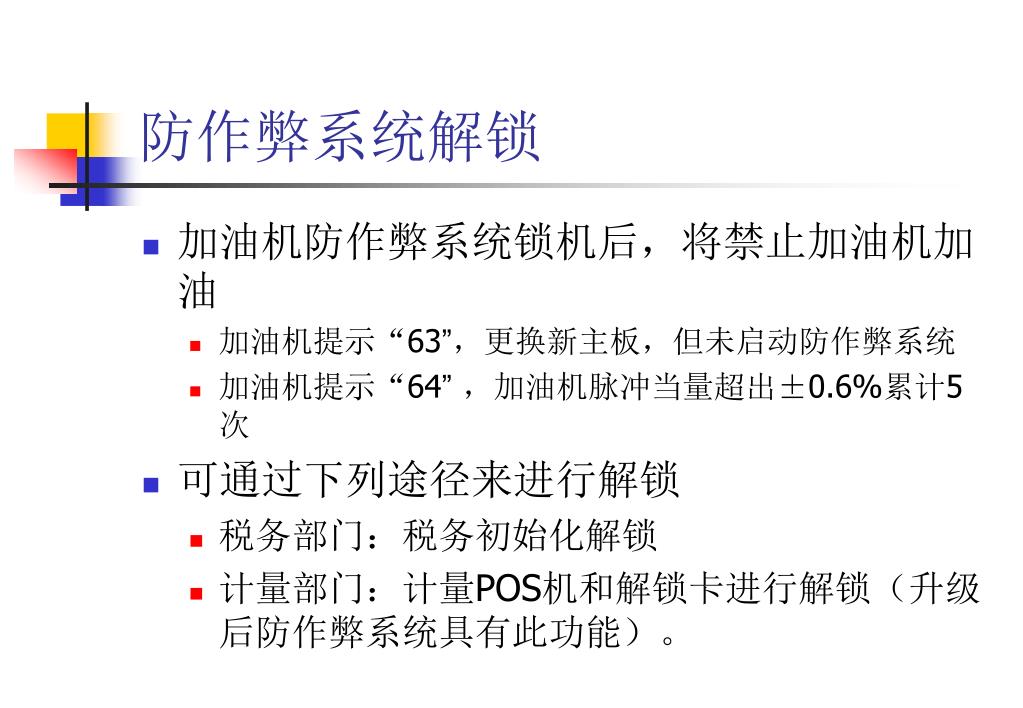

Slide43 l.jpg
防作弊系统解锁

  • 加油机防作弊系统锁机后,将禁止加油机加油

    • 加油机提示“63”,更换新主板,但未启动防作弊系统

    • 加油机提示“64”,加油机脉冲当量超出±0.6%累计5次

  • 可通过下列途径来进行解锁

    • 税务部门:税务初始化解锁

    • 计量部门:计量POS机和解锁卡进行解锁(升级后防作弊系统具有此功能)。


Slide44 l.jpg
升级后防作弊系统区分

  • 以下序列号范围内的防作弊系统具有计量启动和解锁功能:

    • 科泰康公司税控芯片:

      • 序列号为X011000000以上,其中首字母为A~H。

    • 英泰赛福公司税控芯片:

      • 单枪机——序列号为0175600000以上

      • 双枪机——序列号为2007700000以上

      • 多枪机——序列号为X001900000以上,其中首字母为4~9


Slide45 l.jpg
目录

  • 防作弊系统计量管理

  • 计量POS机介绍

  • 防作弊系统计量启动和解锁

  • 计量POS机的维护

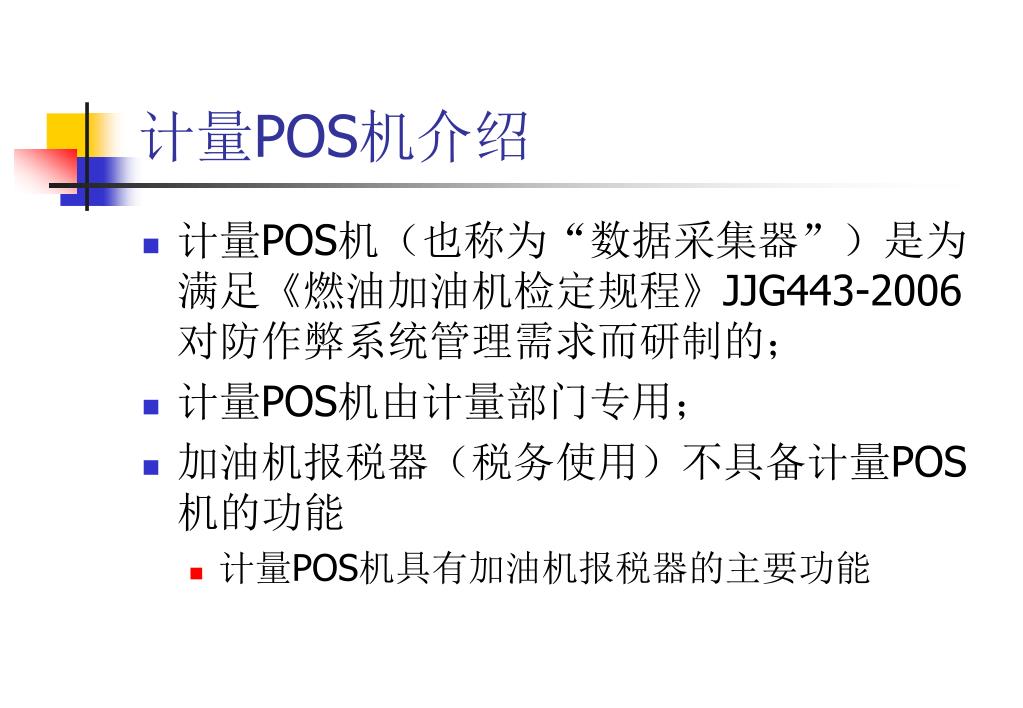

Slide46 l.jpg
计量POS机介绍

  • 计量POS机(也称为“数据采集器”)是为满足《燃油加油机检定规程》JJG443-2006对防作弊系统管理需求而研制的;

  • 计量POS机由计量部门专用;

  • 加油机报税器(税务使用)不具备计量POS机的功能

    • 计量POS机具有加油机报税器的主要功能


Slide47 l.jpg
计量POS机功能(一)

  • 防作弊系统计量查询功能

    • 查编码器序列号和监控微处理器序列号

    • 查防作弊系统异常记录(包括加油量偏差、加油数据、日期等信息)

  • 防作弊系统计量启动和解锁功能

    • 计量启动

    • 计量解锁

    • 查询加油机防作弊状态


Slide48 l.jpg
计量POS机功能(二)

  • 计量检定示值自动计算

    • 示值误差计算

    • 重复性误差计算

  • 加油机税控数据查询

    • 税控累计数据查询

    • 初始化信息查询


Slide49 l.jpg
计量POS机查询--演示界面

查询序列号 查询异常记录

2007-07-20 11:10

显示油量 11.11

实际油量 11.22

当量偏差 0.98%▼

税控CPU序列号

F000368120

编码器序列号

T022222222▼

税控CPU序列号

2000368120

编码器序列号

1022222222▼

2007-07-20 11:10

显示油量 16.11

实际油量 16.32

当量偏差 1.29%▼


Slide50 l.jpg
解锁卡

  • 计量POS机进行解锁操作时,解锁卡授权后才能进行计量解锁

  • 解锁卡:

    计量部门专用,由中国计量协会统一配发。


Slide51 l.jpg
计量POS机的使用

  • 计量POS机通过加油机的报税口(RS-232接口)和加油机进行连接

  • 正式操作前,可通过计量POS机的“串口测试”功能,检测硬件连接是否正常

  • 计量POS机采用液晶显示屏幕,全中文菜单操作,使用简单。


Slide52 l.jpg
目录

  • 防作弊系统计量管理

  • 计量POS机介绍

  • 防作弊系统计量启动和解锁

  • 计量POS机的维护


Slide53 l.jpg
防作弊系统启动

  • 对防作弊系统而言,只有通过防作弊启动后才能真正发挥作用。

  • 防作弊系统启动的方法:

    • 通过税控初始化自动启动

    • 通过计量POS机启动

      • 升级后的防作弊系统才具有此功能,早期的防作弊系统只能通过税控初始化来启动。

      • 计量POS机的防作弊启动是在首次检定时,查询序列号来自动完成的。

      • 当计量POS机不能启动早期的防作弊系统时,会有相关的帮助提示。


Slide54 l.jpg
防作弊系统计量解锁

  • 加油机防作弊系统锁机后,计量解锁通过“计量POS机 + 解锁卡”来完成

    • 税务初始化启动的防作弊系统,也可以进行计量解锁

  • 解锁成功后,加油机的防作弊异常记录将存储在解锁卡中

  • 对于早期的防作弊系统,不能进行计量解锁(只能通过加油机的税务初始化来进行)。


Slide55 l.jpg
解锁卡和计量POS机关系

  • 解锁卡和计量POS机一一对应

  • 一张解锁卡可解锁50次


Slide56 l.jpg
目录

  • 防作弊系统计量管理

  • 计量POS机介绍

  • 防作弊系统计量启动和解锁

  • 计量POS机的管理


Slide57 l.jpg
计量POS机的种类

  • 目前和防作弊系统联调通过的计量POS机有两家单位:

    • 北京科泰康技术开发有限公司

    • 北京英泰赛福软件技术有限公司

  • 两家企业的计量POS机相互兼容,支持所有企业生产的加油机防作弊系统


Slide58 l.jpg

北京科泰康技术开发有限公司 生产的计量POS机

计量POS机外观图

  • 北京英泰赛福软件技术有限公司生产的计量POS机


Slide59 l.jpg
计量POS机的相关管理

  • 解锁卡解锁信息满后(超过50次),交中国计量协会处理;

  • 解锁卡丢失,需要向中国计量协会重新申购。


Slide61 l.jpg

加油机数据采集器 培训课件

计量专用型

北京英泰赛福软件技术有限公司

二○○七年十一月


Slide62 l.jpg
目 录

  • 产品介绍

  • 操作说明

  • 故障分析与排除

  • 防爆说明

  • 维护和保养

  • 环保说明


Slide63 l.jpg
产品介绍

ITSF-Ⅰ加油机数据采集器(计量专用)是为国家计量部门对税控加油机进行计量检定、防作弊功能稽查处理而专门设计生产的。

主要功能如下:

  • 可以通过本机的标准串行通讯接口连接税控加油机,查询加油机初始化信息、检定用油量、调试用油量、当次加油量、日累计油量、月累计油量和总累计油量等,方便计量工作人员查询各种数据。


Slide64 l.jpg
产品介绍

  • 可以查询防作弊系统监控微处理器和编码器序列号,可查询异常记录及相关数据,可以查询防作弊系统的防作弊状态和编码器的复位记录,为计量部门检定税控加油机提供准确真实的数据。

  • 与计量解锁卡配合使用,可以解除防作弊系统锁机状态。

  • 具有计量计算功能。快速简捷的计算出检定税控加油机所需要的示值误差和重复性计算的结果,方便计量部门工作。


Slide65 l.jpg
目 录

  • 产品介绍

  • 操作说明

  • 故障分析与排除

  • 防爆说明

  • 维护和保养

  • 环保说明


Slide66 l.jpg
操作说明

按下ITSF-Ⅰ加油机数据采集器的‘开’键后,液晶屏显示公司名称:

北京

英泰赛福软件

技术有限公司

计量专用V2.1


Slide67 l.jpg
操作说明

然后屏幕提示:

1.检测串口

2.插卡解锁

3.计量查询

4.计量计算

5.查询累计

6.程序升级

按‘▲’ 键或‘▼’ 键选择灰影所在行的内容, 按‘确认’键,屏幕会进入相应的操作界面。


Slide68 l.jpg
操作说明

  • 1.选择“检测串口”项目

    “检测串口”指检测加油机串口与POS机连接是否正常。如正常,显示“串口检测成功”,否则显示“未收到响应”。

    需要先将通讯电缆连接在税控加油机的串行通讯接口上。选择“检测串口”,按‘确认’键,


Slide69 l.jpg
操作说明

屏幕上显示:

正在检测串口

请稍候……

串口检测成功

  • 2.选择“插卡解锁”项目

    1.检测串口

    2.插卡解锁

    3.计量查询

    4.计量计算


Slide70 l.jpg
操作说明

“插卡解锁”指加油机因“63”或“64”锁机后,通过解锁卡对加油机进行解锁,使加油机能够正常工作,并将异常加油记录写入卡片中。

用户插卡前,需要将通讯电缆连接在税控加油机的串行通讯接口上。

按‘确认’键,屏幕显示:

请插卡……


Slide71 l.jpg
操作说明

正确插卡(IC卡触点朝上)后,屏幕显示:

请稍候……

解锁成功

卡剩余解锁枪数:

XX


Slide72 l.jpg
操作说明

  • 3. 选择“计量查询”项目

    1.检测串口

    2.插卡解锁

    3.计量查询

    4.计量计算

    “计量查询”是指通过串口通讯,可查询防作弊加油机的税控芯片序列号、防作弊编码器序列号、加油异常记录(最多五条)、防作弊状态以及加油复位记录(最多五十条)。


Slide73 l.jpg
操作说明

需要将通讯电缆连接在税控加油机的串行通讯接口上。

选择“计量查询”,按‘确认’键,如图显示:

查询序列号

查异常记录

防作弊状态

查复位记录

按‘▲’ 键或‘▼’ 键选择要查询的项目。

下面分别介绍以上四个项目的具体操作方法。


Slide74 l.jpg
操作说明

3.1查询序列号

按‘确认’键,屏幕显示如下:

此机为X枪机

请输入待查枪号

  • 注:A、X=1表示此加油机为单枪机;

    X=2表示此加油机为双枪机;

    X=4表示此加油机为4枪机;

    X=6表示此加油机为6枪机;

    X=8表示此加油机为8枪机。


Slide75 l.jpg
操作说明

  • 注: B、例如查询8枪机,需分别输入8条枪的枪号,方可分别进行查询。如输入1-8中任意数字,查询结果如下:

    监控器XXXXXXXXXX

    编码器XXXXXXXXXX

    防作弊已启用


Slide76 l.jpg
操作说明

3.2查异常记录

按‘确认’键,屏幕显示如下:

此机为X枪机

请输入待查枪号

如输入‘2’,屏幕显示:

X条异常记录

  • 注:X为小于或等于5。


Slide77 l.jpg
操作说明

同时第一条记录显示如下:

2007-08-04 14:30

显示油量:7.64

实际油量:9.39

当量偏差:18.636%

按‘▼’ 键可依次查询其余异常记录。


Slide78 l.jpg
操作说明

3. 3 查防作弊状态

按‘确认’键,屏幕显示如下:

此机为X枪机

请输入待查枪号

如输入‘2’,屏幕显示:

防作弊已启用

此枪未锁枪


Slide79 l.jpg
操作说明

3. 4 查复位记录

按‘确认’键,屏幕显示如下:

此机为X枪机

请输入待查枪号

输入枪号后,若无复位记录显示:

无复位记录


Slide80 l.jpg
操作说明

若有复位记录则显示:

共X条 第01条

2007-09-02 14:52

显示油量:2.34

显示金额:4.68

按‘▼’ 键可依次查询其余复位记录。


Slide81 l.jpg
操作说明

  • 4.选择“计量计算”项目

    1.检测串口

    2.插卡解锁

    3.计量查询

    4.计量计算

    按‘确认’键后显示:

    1示值误差计算

    2重复性计算

  • 注:操作内容详见数据采集器使用说明书。


Slide82 l.jpg
操作说明

  • 5.选择“查询累计”项目

    “查询累计”是指可通过串口,查询加油机是否初始化、税控芯片生产厂家、税控芯片序列号、加油机当笔加油记录、日累计加油量、月累计加油量、总累计加油量、出厂调试用油量和计量检定用油量。

    并且通过上翻或下翻键,可查询相邻月份或日期的加油量,不必重复输入查询时间。


Slide83 l.jpg
操作说明

需要将通讯电缆连接在税控加油机的串行通讯接口上。选择“查询累计”,屏幕显示:

2.插卡解锁

3.计量查询

4.计量计算

5.查询累计

按‘确认’键显示:

枪号:X

查询:初始化信息


Slide84 l.jpg
操作说明

  • 注:A、X代表枪号(1-8),按‘▲’键或‘▼’键进行选择所要查询的枪号。

    B、按‘功能’键切换到下一行“初始化信息”,此时按‘▲’键或‘▼’键选择可查询内容包括:检定用油量、调试用油量、当次用油量、日累计油量、月累计油量、总累计油量。查询完相关内容后,按‘取消’键可返回到上述界面。


Slide85 l.jpg
操作说明

5.1 查询“初始化信息”

按‘确认’键,屏幕显示:

此机已初始化(或:此机未初始化)

XXXX芯片 (税控芯片生产厂家)

CPU号:XXXXXXXXXX

2007/08/01 10:15

按‘▼’键,屏幕显示:

纳税人识别号:

XXXXXXXXXXXXXXX


Slide86 l.jpg
操作说明

5.2 查询“检定用油量”

枪号:X

查询:检定用油量

按‘确认’键,屏幕显示:

油量:

X.XX

金额:

X.XX


Slide87 l.jpg
操作说明

5.3 查询“调试用油量”

枪号:X

查询:调试用油量

按‘确认’键,屏幕显示:

油量:

X.XX

金额:

X.XX


Slide88 l.jpg
操作说明

5.4 查询“当次加油量”

枪号:X

查询:当次加油量

按‘确认’键,屏幕显示:

XX日XX时XX分

油量:X.XX

金额:X.XX

单价:X.XX


Slide89 l.jpg
操作说明

5.5 查询“日累计油量”

枪号:X

查询:日累计油量

2000年01月01日

按‘功能’键,将光标移至下一行,显示:

枪号:X

查询:日累计油量

2000年01月01日

输入所查年的数字键,光标依次后移,输入所查的月份及日期。


Slide90 l.jpg
操作说明

如:输入2007年06月18日,按‘确认’键。

屏幕显示:

2007年06月18日

油量:55.00

金额:261.25

单价:4.75

按‘▲’键或‘▼’键可选择查看前一天或后一天的日累。如果没有加油数据,则显示:“无可显示数据”。


Slide91 l.jpg
操作说明

5.6 查询“月累计油量”

枪号:X

查询:月累计油量

2000年01月

按‘功能’键,将光标移至下一行,显示:

枪号:X

查询:月累计油量

2000年01月

输入所查的年、月。


Slide92 l.jpg
操作说明

如:2007年08月,按‘确认’键。

屏幕显示:

2007年08月

油量:2680.00

金额:12730.00

税金:2164.100

按‘▲’键或‘▼’键可选择查看上月或下月的月累。


Slide93 l.jpg
操作说明

5.7 查询“总累计油量”

枪号:X

查询:总累计油量

按‘确认’键,屏幕显示:

油量:

X.XX

金额:

X.XX


Slide94 l.jpg
操作说明

  • 6.选择“程序升级”项目

    “程序升级”是指把POS机与电脑串口相连接,用上位机升级软件,即可对POS机功能进行升级更新。

    先将通讯电缆连接在PC机的232串行接口上,打开数据采集器电源后,按‘▲’键或‘▼’键选择“程序升级”,屏幕显示:

    3.计量查询

    4.计量计算

    5.查询累计

    6.程序升级


Slide95 l.jpg
操作说明

按‘确认’键,屏幕显示:

正在升级程序

请稍候…

此时运行PC机上的升级程序,PC机屏幕上会有升级进度的显示以及其它的提示。升级完毕后,如果升级程序成功,数据采集器的屏幕会显示:

程序升级成功

然后数据采集器开始运行升级后的新程序。


Slide96 l.jpg
操作说明

序列号说明

以下序列号范围内的防作弊系统具有计量启动和解锁功能:

  • 1.英泰赛福公司税控芯片:

    • 单枪机——序列号为0175600000以上;

    • 双枪机——序列号为2007700000以上;

    • 多枪机——序列号为X001900000以上,其中首字母为4~9。

  • 2.科泰康公司税控芯片:

    • 序列号为X011000000以上,其中首字母为A~H。


  • Slide97 l.jpg
    目 录

    • 产品介绍

    • 操作说明

    • 故障分析与排除

    • 防爆说明

    • 维护和保养

    • 环保说明




    Slide100 l.jpg
    目 录

    • 产品介绍

    • 操作说明

    • 故障分析与排除

    • 防爆说明

    • 维护和保养

    • 环保说明


    Slide101 l.jpg
    防爆说明

    本产品使用于加油站,防爆标志ExibⅡAT3。经国家防爆质检部门检验合格,取得防爆合格证。用户在使用时应注意:

    • 1.不得在危险场所更换电池。

    • 2.请勿自行拆机或更换元器件的型号及规格。

    • 3.和计算机连接升级程序时应在安全区域。


    Slide102 l.jpg
    目 录

    • 产品介绍

    • 操作说明

    • 故障分析与排除

    • 防爆说明

    • 维护和保养

    • 环保说明


    Slide103 l.jpg
    维护和保养

    • 1.长期不使用时请将电池取出。

    • 2.保持机器的干燥整洁,清洁时请勿用湿布擦拭。


    Slide104 l.jpg
    目 录

    • 产品介绍

    • 操作说明

    • 故障分析与排除

    • 防爆说明

    • 维护和保养

    • 环保说明


    Slide105 l.jpg
    环保说明

    焊锡含量:1480.39mg/台

    其中:

    • 金属锡含量932.66mg

    • 金属铅含量547.73mg



    ad
