第一章 喷气发动机概述 第一节 喷气发动机特点和分类 第二节 基本组成及工作 第三节 喷气发动机推力
第一节 喷气发动机特点和分类 一、特点 二、分类
1.1 特点 • 既是热机,又是推进器 • 优点: • 重量轻、推力(功率)大 • 速度性能好 • 种类繁多,应用广泛
1.1 特点 • 缺点: • sfc高 • 燃烧稳定性差 • 使用成本高
1.2 分类 • 火箭发动机:
1.2 分类 • 固体火箭发动机的应用: • 航天器和飞机的助推器 • 战术导弹主推器 AIM-7“麻雀”空空导弹 不死鸟AIM-54A空空导弹 海响尾蛇舰空导弹
1.2 分类 • 液体火箭发动机
1.2 分类 • 液体火箭发动机的应用: 航天器和战略导弹的主推器 白杨SS-25洲际导弹 国产长征系列运载火箭 美国阿波罗11号登月资料
1.2 分类 • 空气喷气发动机: • 无压气机式 • 冲压喷气发动机:适合高超音速飞行,不能单独使用

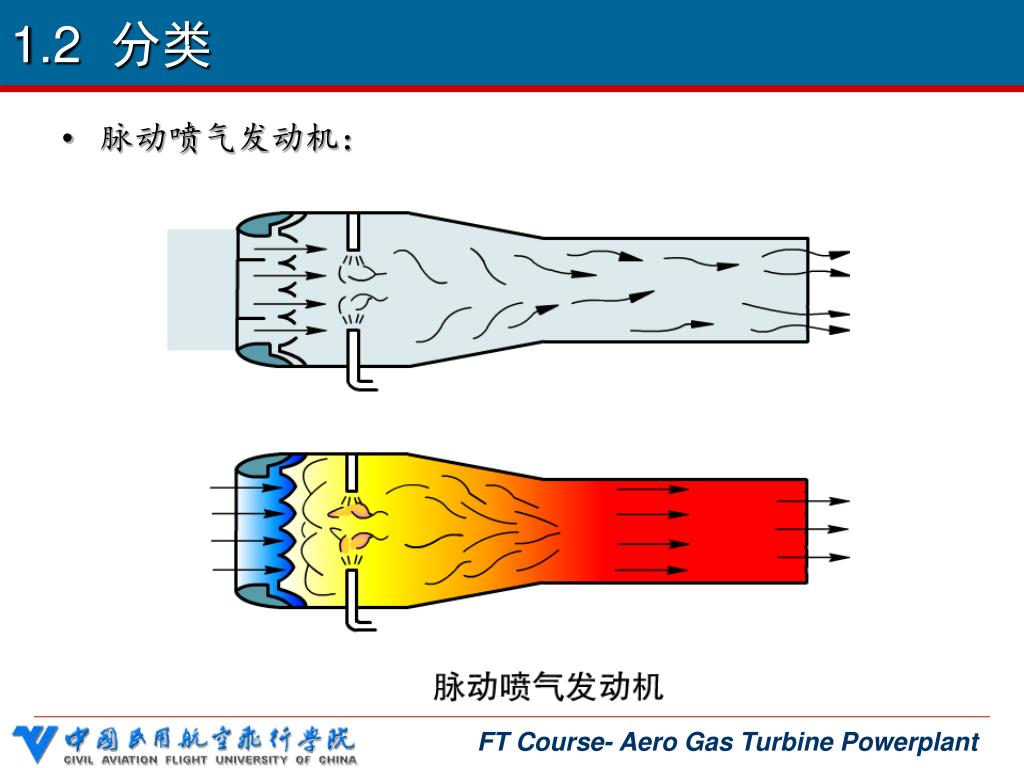

1.2 分类 • 脉动喷气发动机:
1.2 分类 • 脉动发动机的应用—德国V-1导弹

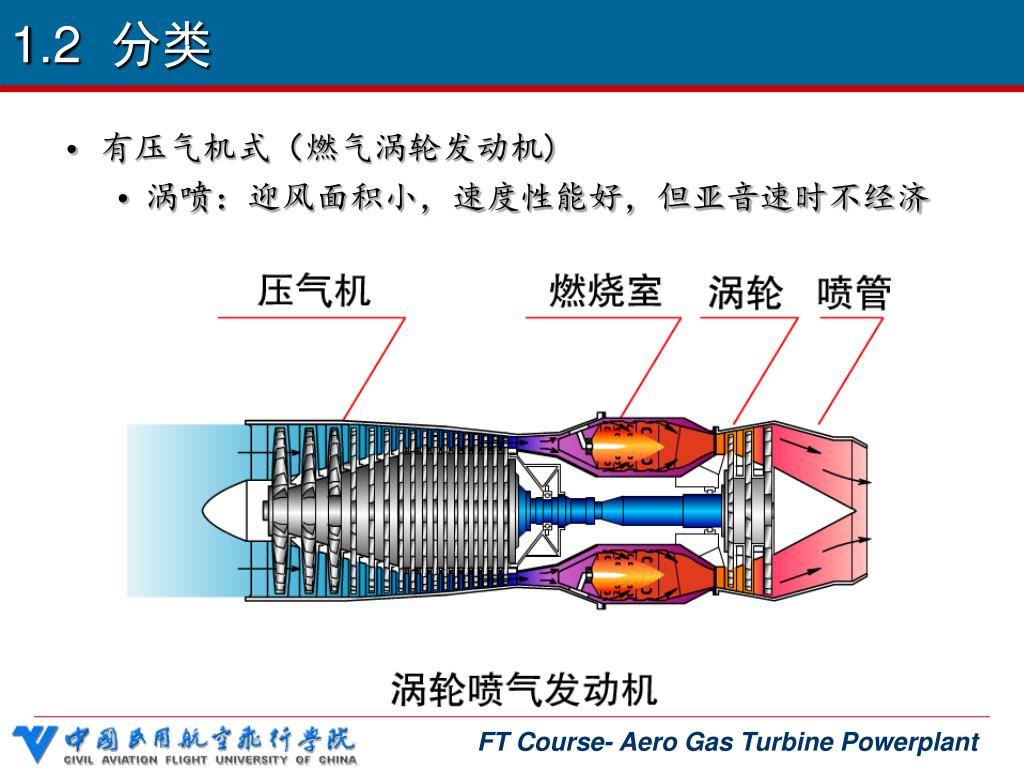

1.2 分类 • 有压气机式(燃气涡轮发动机) • 涡喷:迎风面积小,速度性能好,但亚音速时不经济
1.2 分类 • 涡喷应用:超音速战斗机
1.2 分类 • 涡扇:
1.2 分类 • 涡扇发动机的应用: • 低涵道涡扇发动机适宜做超音速战斗机的动力装置
1.2 分类 • 涡扇发动机的应用: • 高涵道涡扇发动机适宜做高亚音速大中型民航机的动力装置
1.2 分类 • 涡桨:
1.2 分类 • 涡桨应用:中、低速支线民航机、运输机和轰炸机
1.2 分类 • 涡轴:直升机
1.2 分类 • 桨扇
1.2 分类 • 根据转子的数目: • 单转子
1.2 分类 • 双转子
1.2 分类 • 三转子
1.2 分类 • 根据发动机是否加力: • 非加力式
1.2 分类 • 加力式
1.2 分类 • 组合发动机
第二节 基本组成及工作 一、基本组成及工作 二、布莱顿循环
2.1 基本组成及工作 • 五大部件及其功用 • 五大部件 进气道、压气机、燃烧室、涡轮、尾喷管 • 燃气发生器 压气机、燃烧室、涡轮
2.1 基本组成及工作 • 主要工作系统及其功用 • 燃油系统 • 滑油系统 • 防冰系统 • 防火系统 • 起动系统
2.1 基本组成及工作 • 基本工作及流程参数
2.1 基本组成及工作 • 发动机在飞机上的安装
2.1 基本组成及工作 • 发动机在飞机上的安装
2.1 基本组成及工作 • 发动机在飞机上的安装
2.2 布莱顿循环 • 组成
2.2 布莱顿循环 • 热效率 • 定义—在理想情况下与1kg工质气体的动能增量与加给它的热量之比 • 公式
2.2 布莱顿循环 • 热效率曲线
第三节 喷气发动机推力 一、推力的产生 二、推力公式 三、推力的分布
3.1 推力的产生 • 推力的产生
3.1 推力的产生 • 推力的产生
3.1 推力的产生 • 产生连续推力的原因 • 力学角度—作用力与反作用力的结果 • 能量角度—推力是能量转换的表现形式,稳定燃烧是产生推力的能量基础 • 热力学角度—等压循环是产生连续推力的基础
3.2 推力公式 • 公式 • 气体完全膨胀时: • 由动量定理 • 气体不完全膨胀时 • 影响因素
3.3 推力的分布 • 正推力:进气道、压气机、燃烧室 • 对高涵道比涡扇发动机,产生最大正推力的部件是风扇 • 负推力:涡轮、喷管
