9 udp

9. UDP 데이터그램 과 소켓

2000. 6. 2

강 동 호

컴퓨터 네트워크 실험실


9 udp

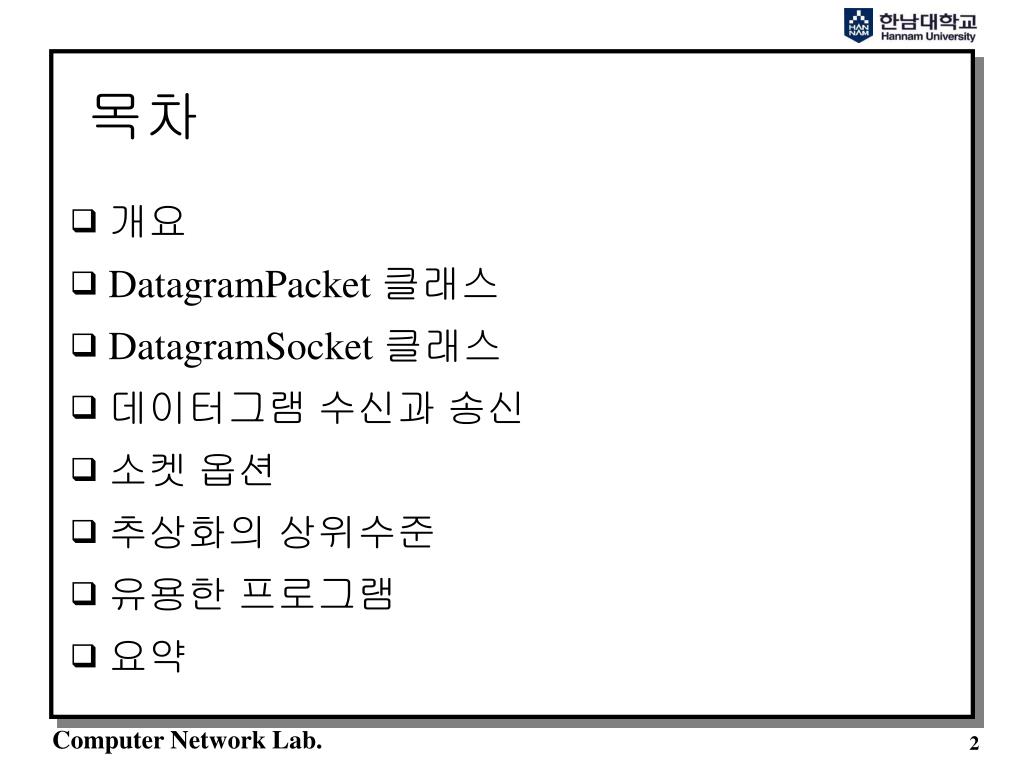

목차

  • 개요

  • DatagramPacket 클래스

  • DatagramSocket 클래스

  • 데이터그램 수신과 송신

  • 소켓 옵션

  • 추상화의 상위수준

  • 유용한 프로그램

  • 요약


9 udp

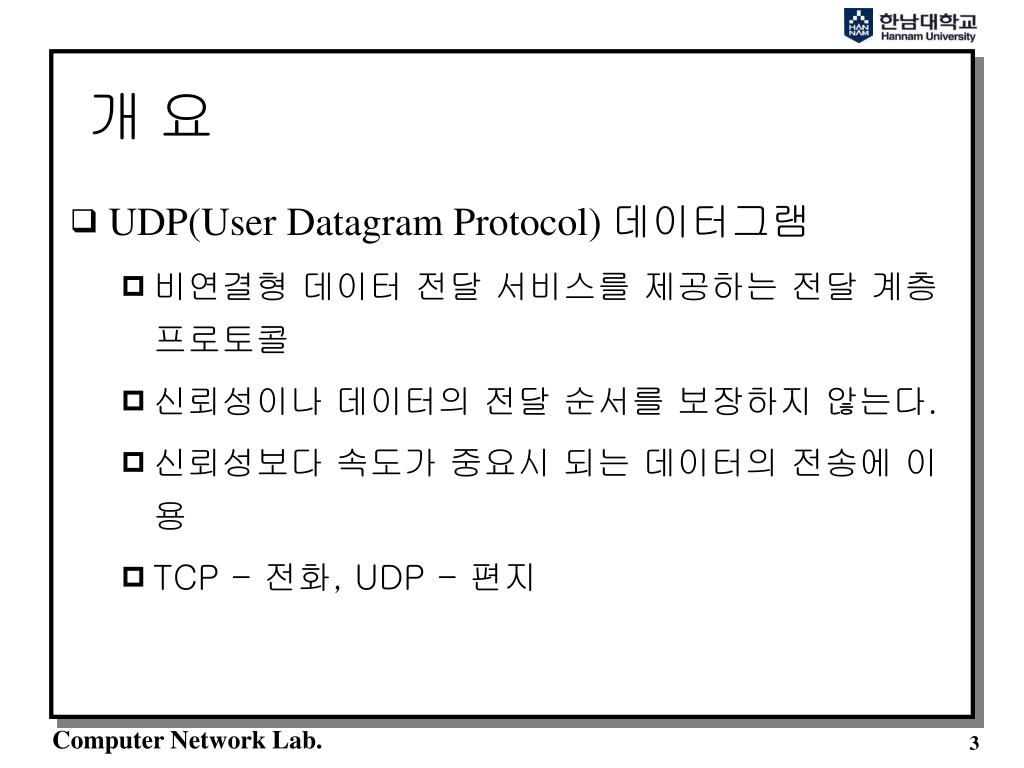

개 요

  • UDP(User Datagram Protocol) 데이터그램

    • 비연결형 데이터 전달 서비스를 제공하는 전달 계층 프로토콜

    • 신뢰성이나 데이터의 전달 순서를 보장하지 않는다.

    • 신뢰성보다 속도가 중요시 되는 데이터의 전송에 이용

    • TCP - 전화, UDP - 편지


Cont d

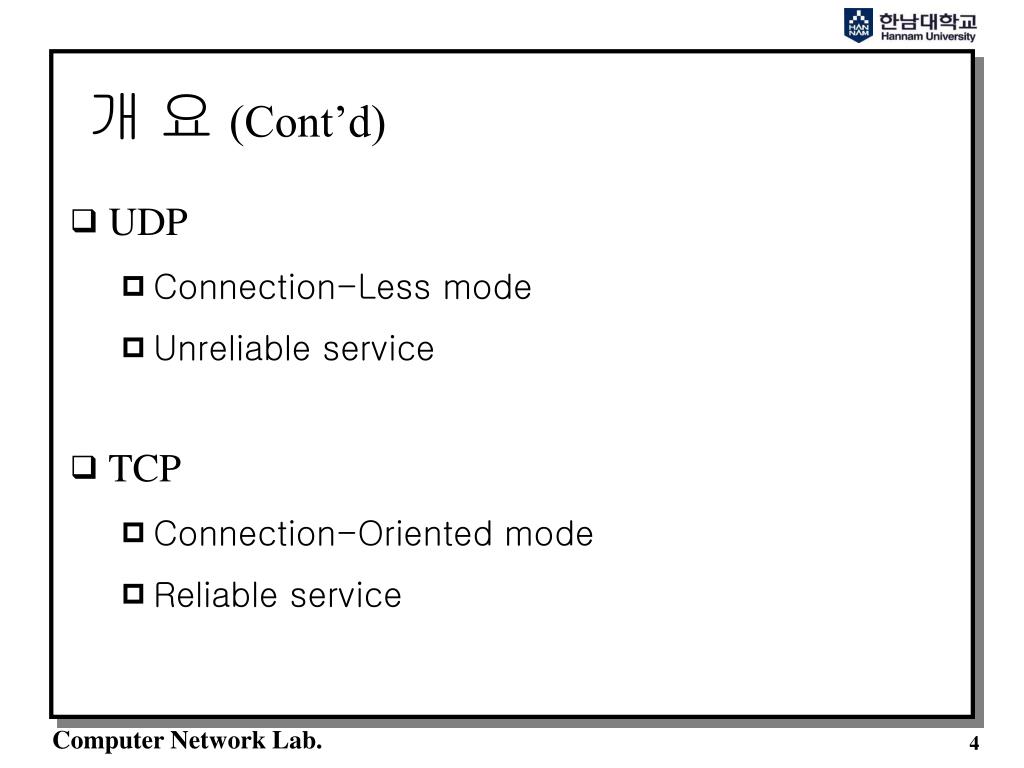

개 요 (Cont’d)

  • UDP

    • Connection-Less mode

    • Unreliable service

  • TCP

    • Connection-Oriented mode

    • Reliable service


Cont d1

개 요 (Cont’d)

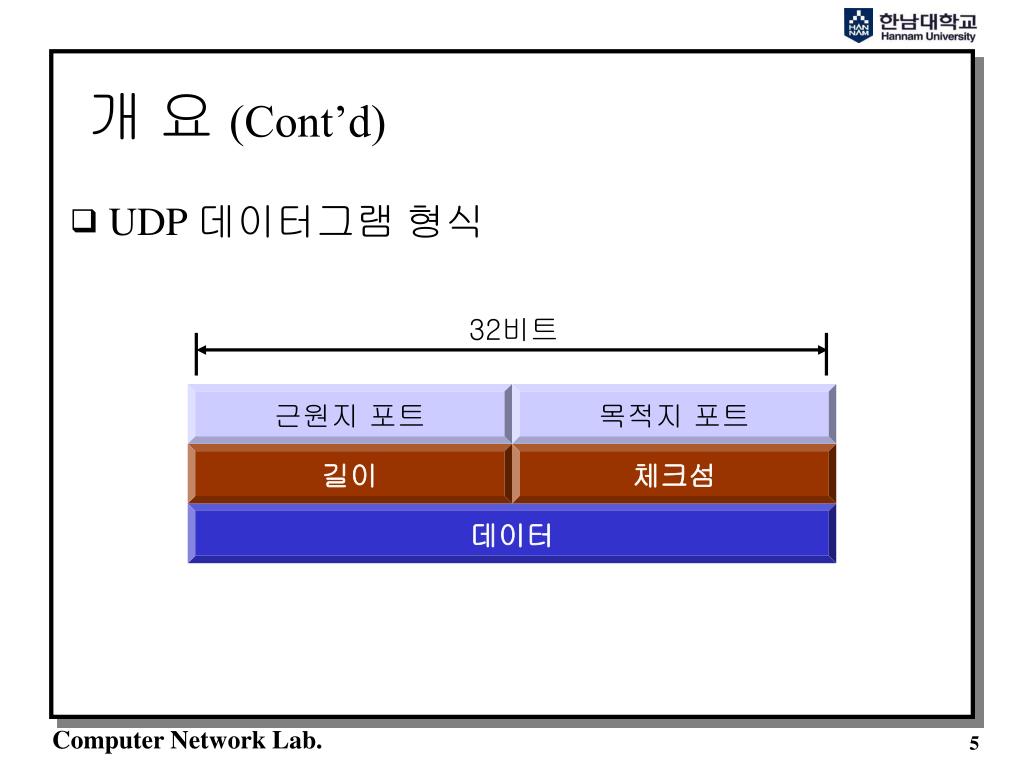

  • UDP 데이터그램 형식

32비트

근원지 포트

목적지 포트

길이

체크섬

데이터


Cont d2

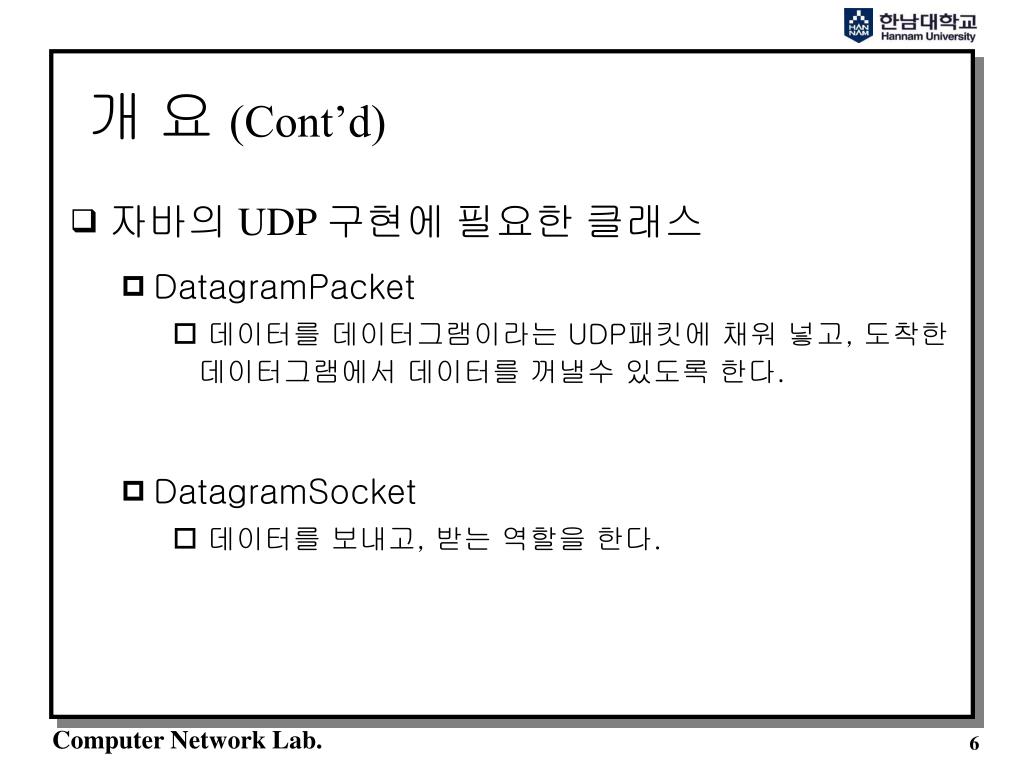

개 요 (Cont’d)

  • 자바의 UDP 구현에 필요한 클래스

    • DatagramPacket

      • 데이터를 데이터그램이라는 UDP패킷에 채워 넣고, 도착한 데이터그램에서 데이터를 꺼낼수 있도록 한다.

    • DatagramSocket

      • 데이터를 보내고, 받는 역할을 한다.


Datagrampacket

DatagramPacket 클래스

  • public DatagramPacket(byte buffer[ ], int length)

    • 데이터를 받기 위해 DatagramPacket 객체를 만드는 생성자

    • buffer[ ]: 데이터가 위치해 있는 바이트 배열

    • length: 버퍼의 길이(buffer.length보다 긴 DatagramPacket을 생성하려고 하면, lIIegalArgumentException 에러 발생)


Datagrampacket cont d

DatagramPacket 클래스 (Cont’d)

  • 데이터를 수신하는 DatagramPacket 생성하기

    import java.net.*;

    public class UDPReceiver {

    public static void main (String args[ ]) {

    byte[] buffer = new byte[8096];

    DatagramPacket dp = new DatagramPacket(buffer, buffer.length);

    }

    }


Datagrampacket cont d1

DatagramPacket 클래스 (Cont’d)

  • public DatagramPacket(byte buffer[ ], int length,

    InetAddress ia, int port)

    • 다른 호스트로 전송할 DatagramPacket 생성

    • buffer[ ]: 전송할 데이터의 바이트 배열

    • length: 버퍼의 길이(buffer.length보다 큰 length를 갖는 DatagramPacket을 생성하려고 하면, IllgalArgumentException이 발생한다.)

    • InetAddress ia: 패킷의 목적지 호스트 주소

    • Port: 목적지 포트 번호


Datagrampacket cont d2

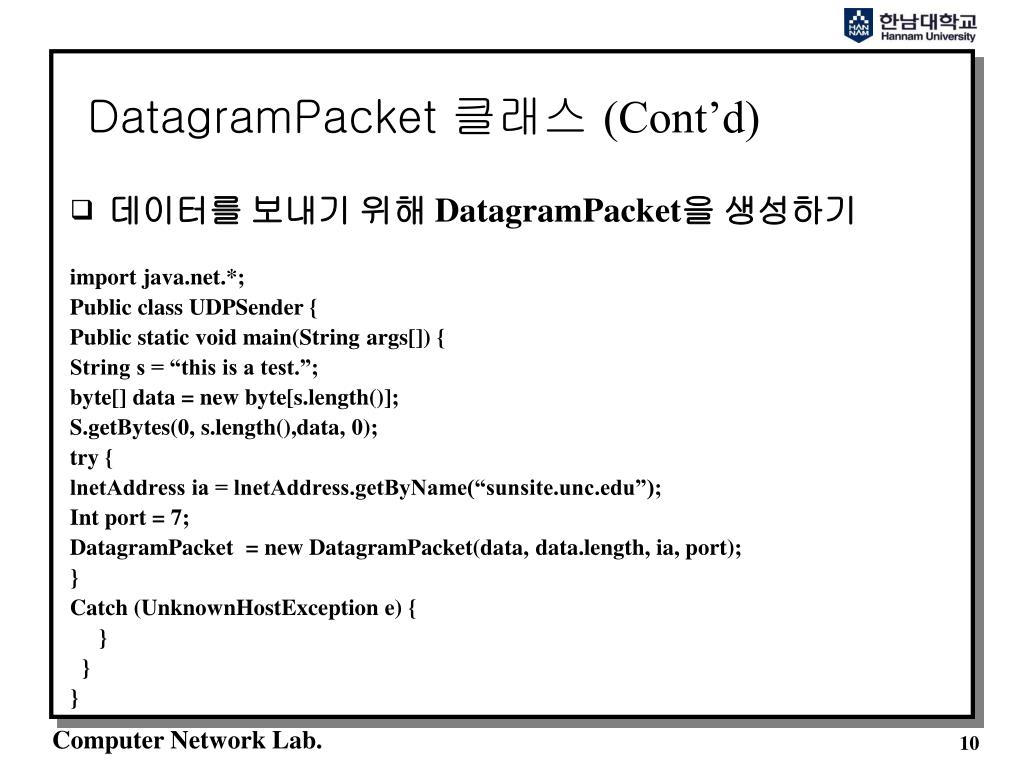

DatagramPacket 클래스 (Cont’d)

  • 데이터를 보내기 위해 DatagramPacket을 생성하기

    import java.net.*;

    Public class UDPSender {

    Public static void main(String args[]) {

    String s = “this is a test.”;

    byte[] data = new byte[s.length()];

    S.getBytes(0, s.length(),data, 0);

    try {

    lnetAddress ia = lnetAddress.getByName(“sunsite.unc.edu”);

    Int port = 7;

    DatagramPacket = new DatagramPacket(data, data.length, ia, port);

    }

    Catch (UnknownHostException e) {

    }

    }

    }


9 udp

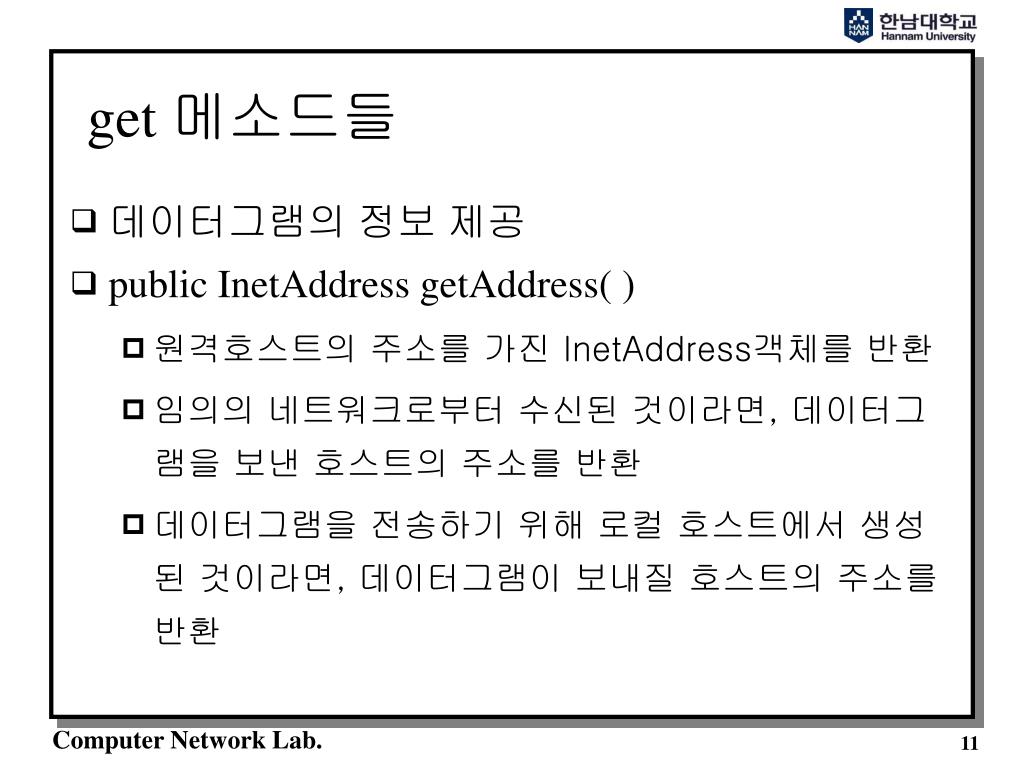

get 메소드들

  • 데이터그램의 정보 제공

  • public InetAddress getAddress( )

    • 원격호스트의 주소를 가진 InetAddress객체를 반환

    • 임의의 네트워크로부터 수신된 것이라면, 데이터그램을 보낸 호스트의 주소를 반환

    • 데이터그램을 전송하기 위해 로컬 호스트에서 생성된 것이라면, 데이터그램이 보내질 호스트의 주소를 반환


Get cont d

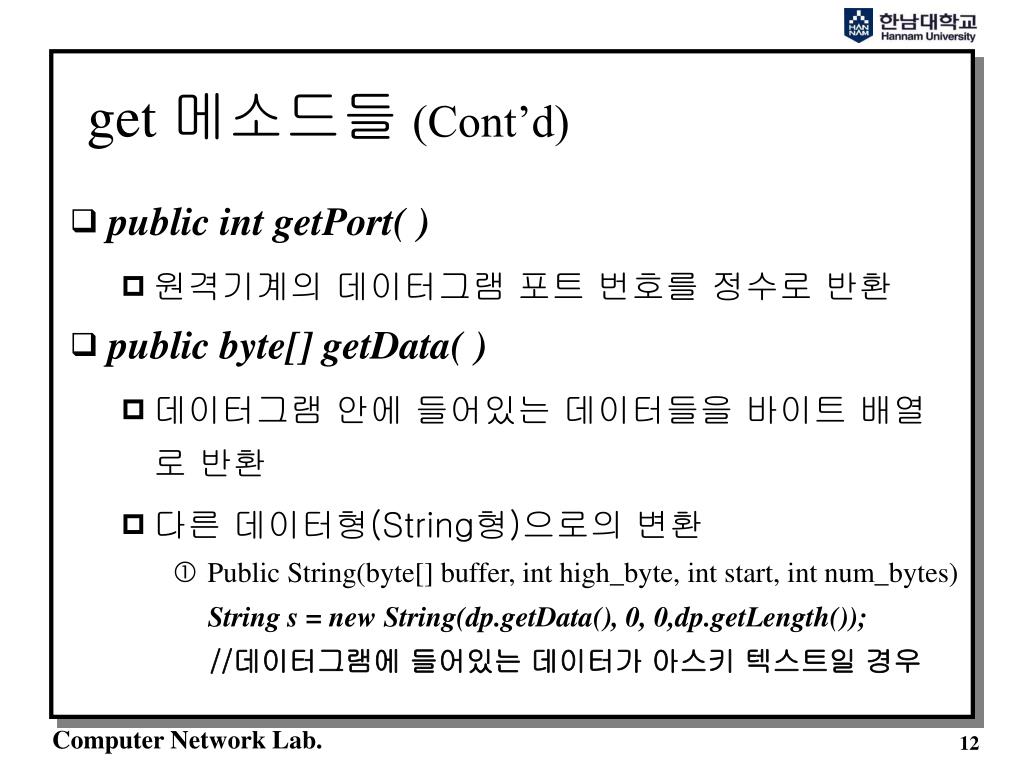

get 메소드들 (Cont’d)

  • public int getPort( )

    • 원격기계의 데이터그램 포트 번호를 정수로 반환

  • public byte[] getData( )

    • 데이터그램 안에 들어있는 데이터들을 바이트 배열로 반환

    • 다른 데이터형(String형)으로의 변환

      • Public String(byte[] buffer, int high_byte, int start, int num_bytes)

        String s = new String(dp.getData(), 0, 0,dp.getLength());

        //데이터그램에 들어있는 데이터가 아스키 텍스트일 경우


Get cont d1

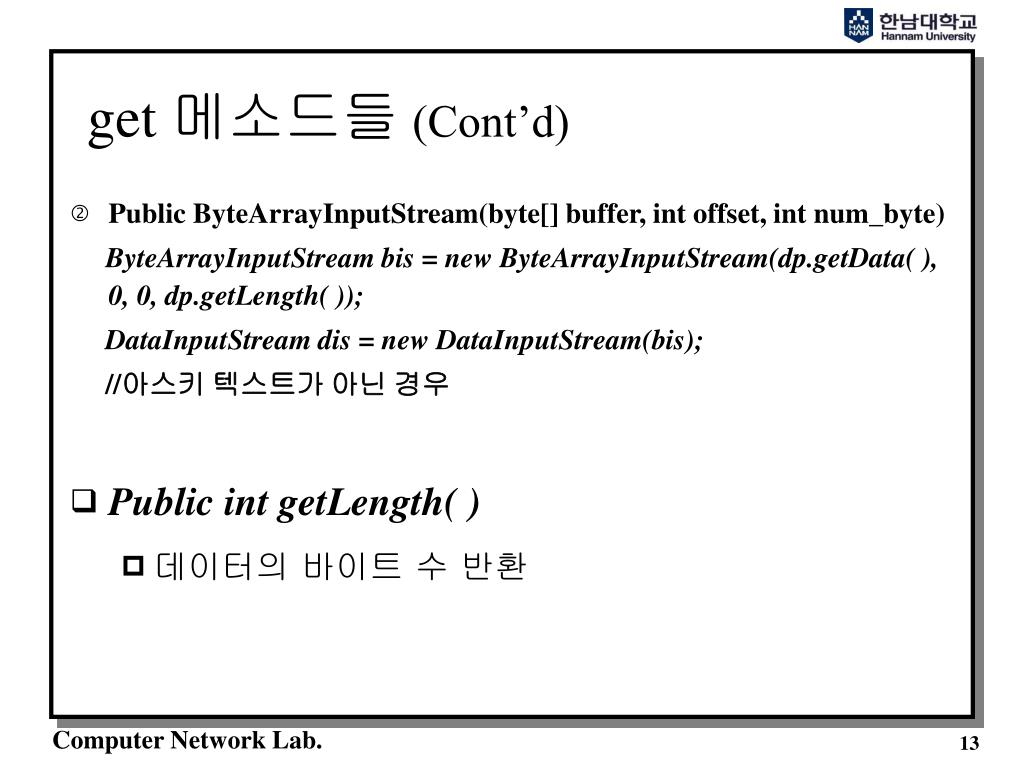

get 메소드들 (Cont’d)

  • Public ByteArrayInputStream(byte[] buffer, int offset, int num_byte)

    ByteArrayInputStream bis = new ByteArrayInputStream(dp.getData( ), 0, 0, dp.getLength( ));

    DataInputStream dis = new DataInputStream(bis);

    //아스키 텍스트가 아닌 경우

  • Public int getLength( )

    • 데이터의 바이트 수 반환


Get cont d2

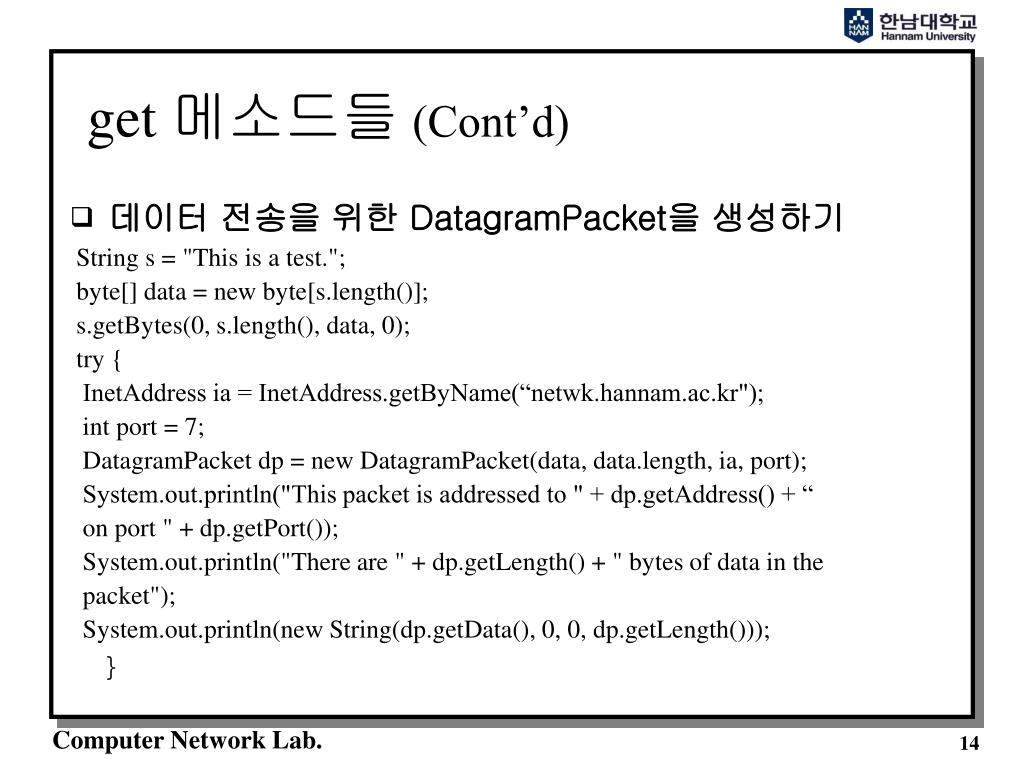

get 메소드들 (Cont’d)

  • 데이터 전송을 위한 DatagramPacket을 생성하기

    String s = "This is a test.";

    byte[] data = new byte[s.length()];

    s.getBytes(0, s.length(), data, 0);

    try {

    InetAddress ia = InetAddress.getByName(“netwk.hannam.ac.kr");

    int port = 7;

    DatagramPacket dp = new DatagramPacket(data, data.length, ia, port);

    System.out.println("This packet is addressed to " + dp.getAddress() + “

    on port " + dp.getPort());

    System.out.println("There are " + dp.getLength() + " bytes of data in the

    packet");

    System.out.println(new String(dp.getData(), 0, 0, dp.getLength()));

    }


Datagramsocket

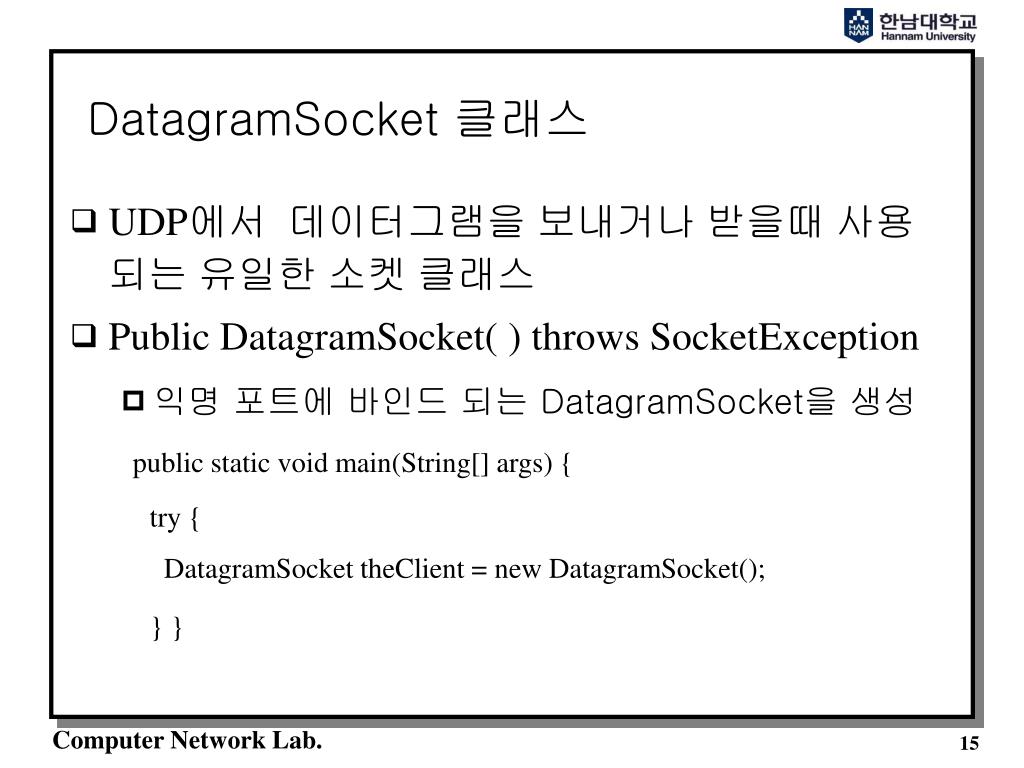

DatagramSocket 클래스

  • UDP에서 데이터그램을 보내거나 받을때 사용되는 유일한 소켓 클래스

  • Public DatagramSocket( ) throws SocketException

    • 익명 포트에 바인드 되는 DatagramSocket을 생성

      public static void main(String[] args) {

      try {

      DatagramSocket theClient = new DatagramSocket();

      } }


Datagramsocket cont d

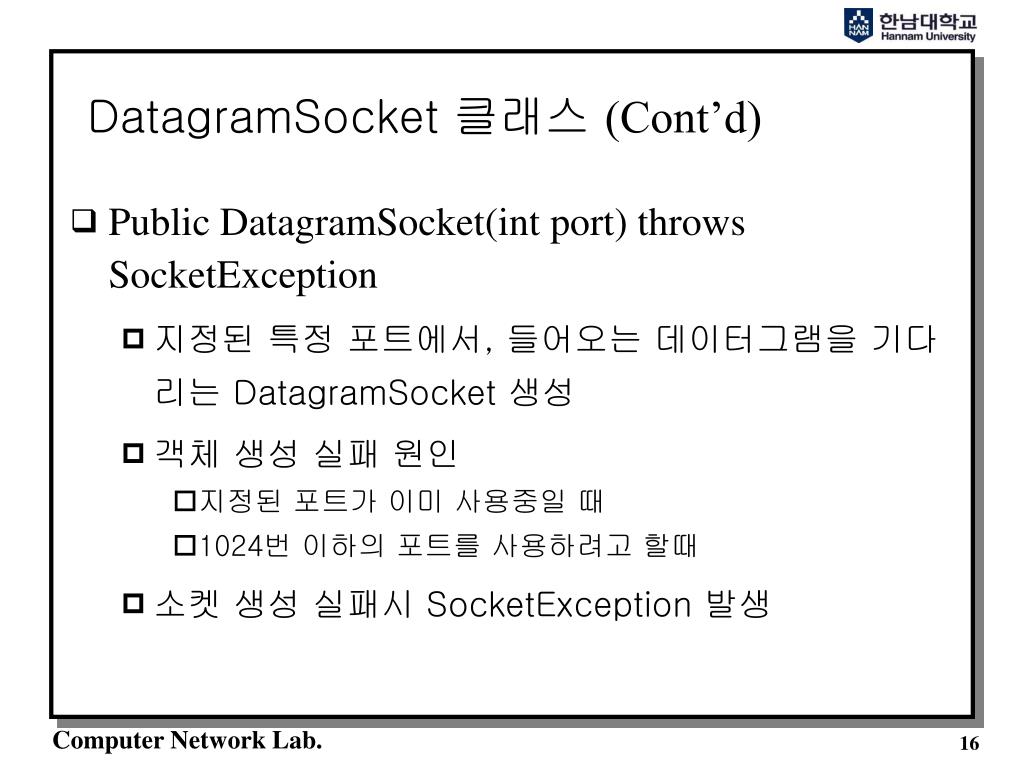

DatagramSocket 클래스 (Cont’d)

  • Public DatagramSocket(int port) throws SocketException

    • 지정된 특정 포트에서, 들어오는 데이터그램을 기다리는 DatagramSocket 생성

    • 객체 생성 실패 원인

      • 지정된 포트가 이미 사용중일 때

      • 1024번 이하의 포트를 사용하려고 할때

    • 소켓 생성 실패시 SocketException 발생


Datagramsocket cont d1

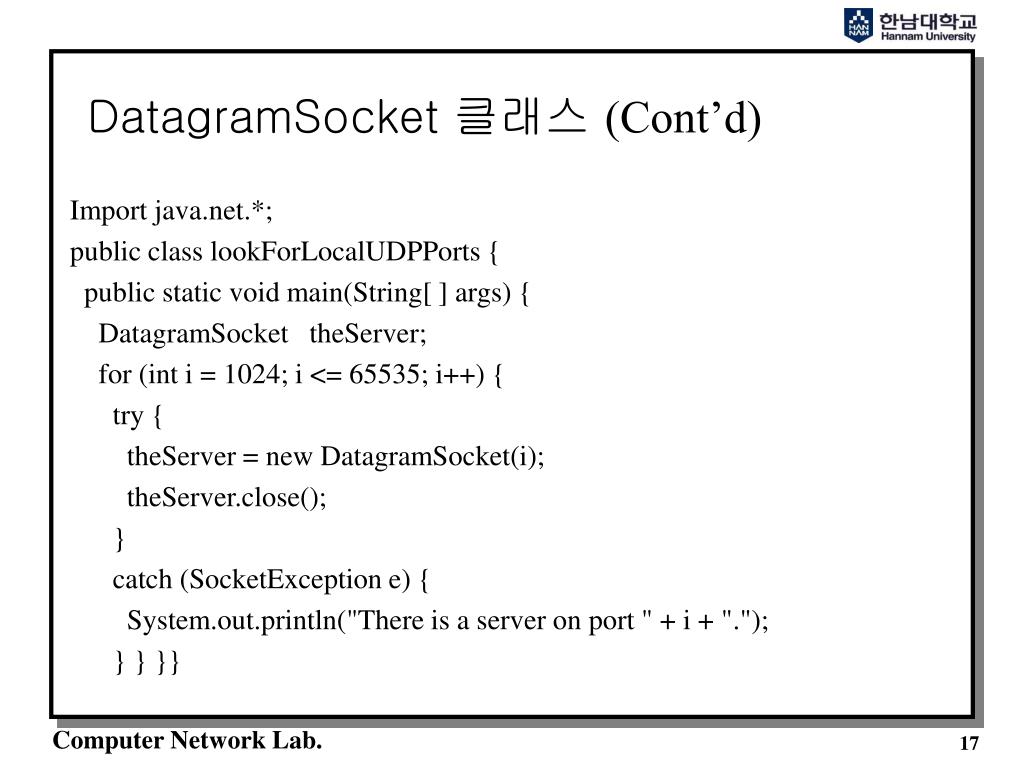

DatagramSocket 클래스 (Cont’d)

Import java.net.*;

public class lookForLocalUDPPorts {

public static void main(String[ ] args) {

DatagramSocket theServer;

for (int i = 1024; i <= 65535; i++) {

try {

theServer = new DatagramSocket(i);

theServer.close();

}

catch (SocketException e) {

System.out.println("There is a server on port " + i + ".");

} } }}


Datagramsocket cont d2

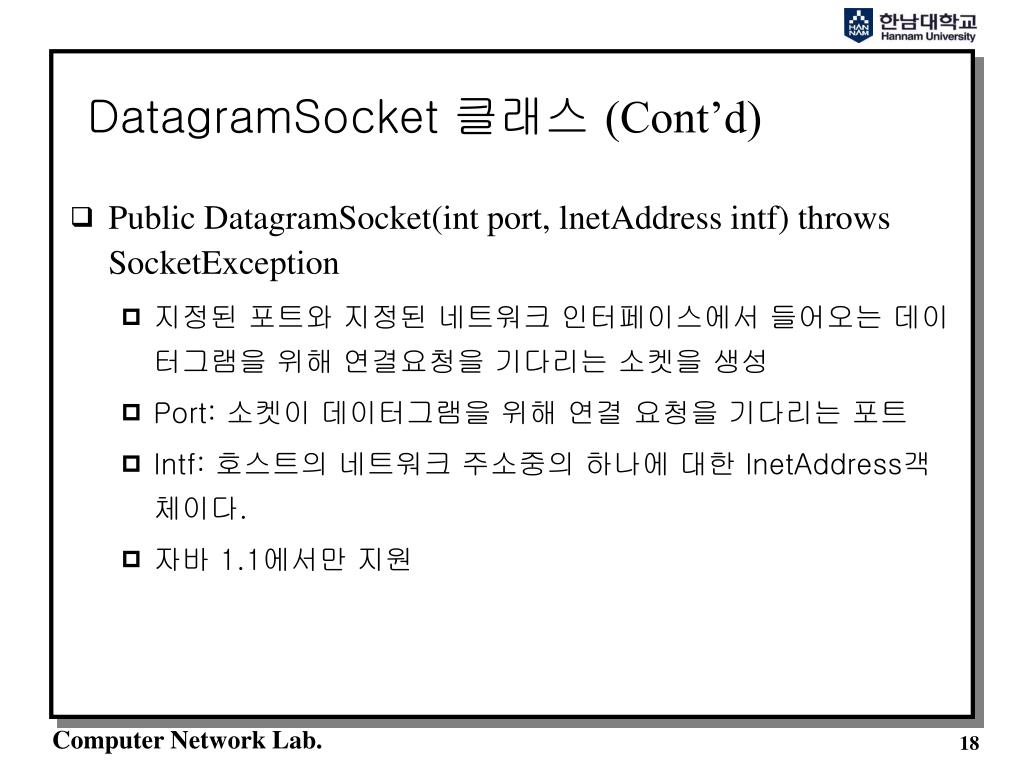

DatagramSocket 클래스 (Cont’d)

  • Public DatagramSocket(int port, lnetAddress intf) throws SocketException

    • 지정된 포트와 지정된 네트워크 인터페이스에서 들어오는 데이터그램을 위해 연결요청을 기다리는 소켓을 생성

    • Port: 소켓이 데이터그램을 위해 연결 요청을 기다리는 포트

    • Intf: 호스트의 네트워크 주소중의 하나에 대한 lnetAddress객체이다.

    • 자바 1.1에서만 지원


9 udp

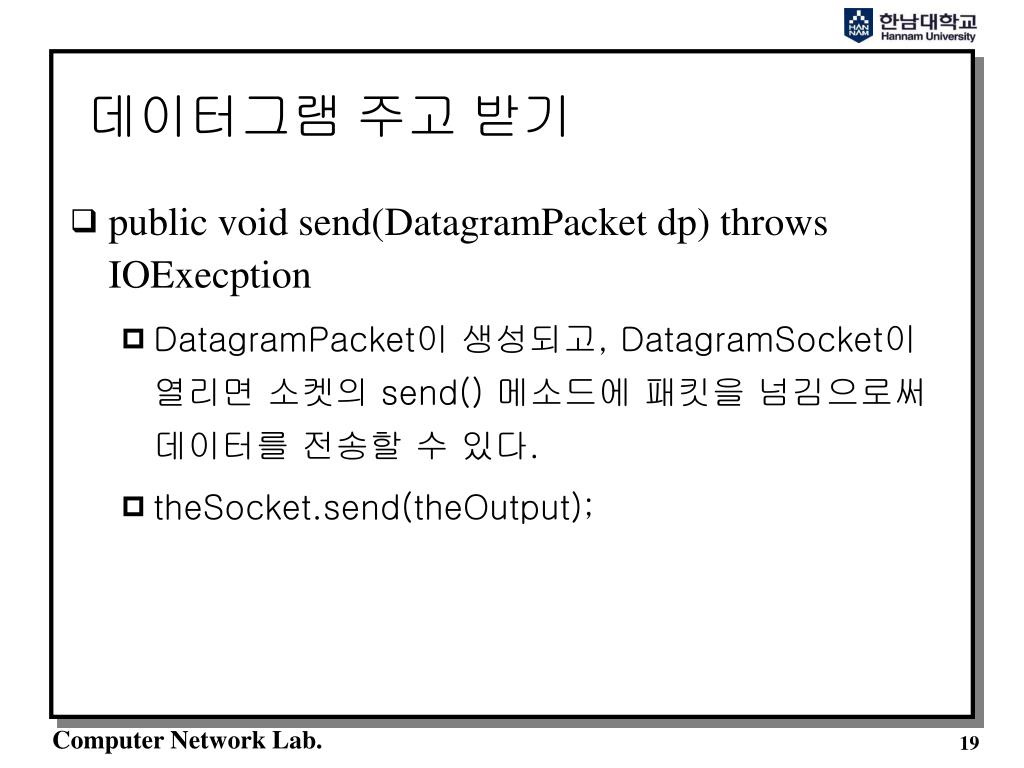

데이터그램 주고 받기

  • public void send(DatagramPacket dp) throws IOExecption

    • DatagramPacket이 생성되고, DatagramSocket이 열리면 소켓의 send() 메소드에 패킷을 넘김으로써 데이터를 전송할 수 있다.

    • theSocket.send(theOutput);


Cont d3

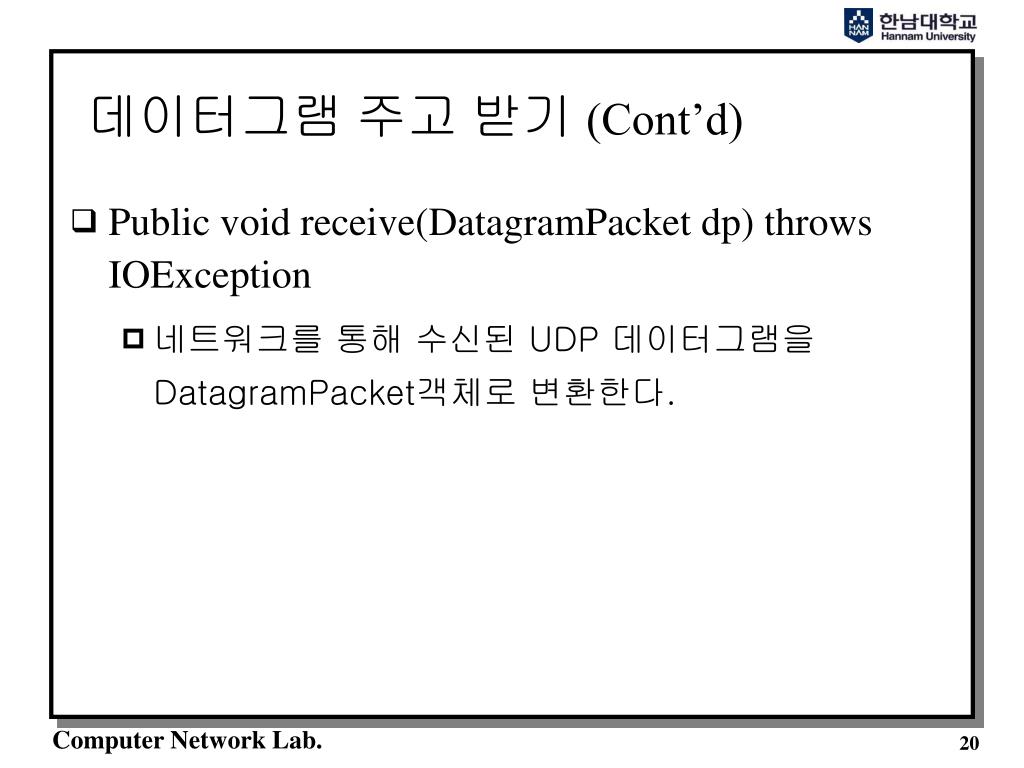

데이터그램 주고 받기 (Cont’d)

  • Public void receive(DatagramPacket dp) throws IOException

    • 네트워크를 통해 수신된 UDP 데이터그램을 DatagramPacket객체로 변환한다.


Cont d4

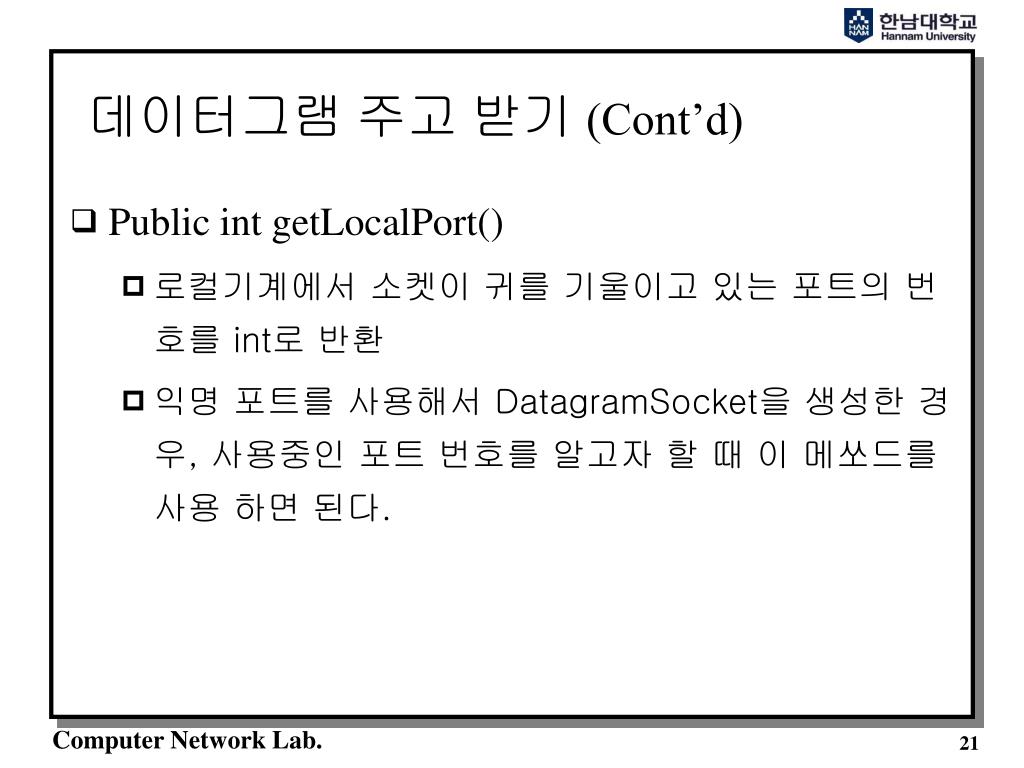

데이터그램 주고 받기 (Cont’d)

  • Public int getLocalPort()

    • 로컬기계에서 소켓이 귀를 기울이고 있는 포트의 번호를 int로 반환

    • 익명 포트를 사용해서 DatagramSocket을 생성한 경우, 사용중인 포트 번호를 알고자 할 때 이 메쏘드를사용 하면 된다.


Cont d5

데이터그램 주고 받기 (Cont’d)

import java.net.*;

public class getLocalPortExample {

public static void main(String[] args) {

try {

DatagramSocket ds = new DatagramSocket();

System.out.println("The DatagramSocket is on port " + ds.getLocalPort());

}

catch (SocketException e) {

}

}

}


Cont d6

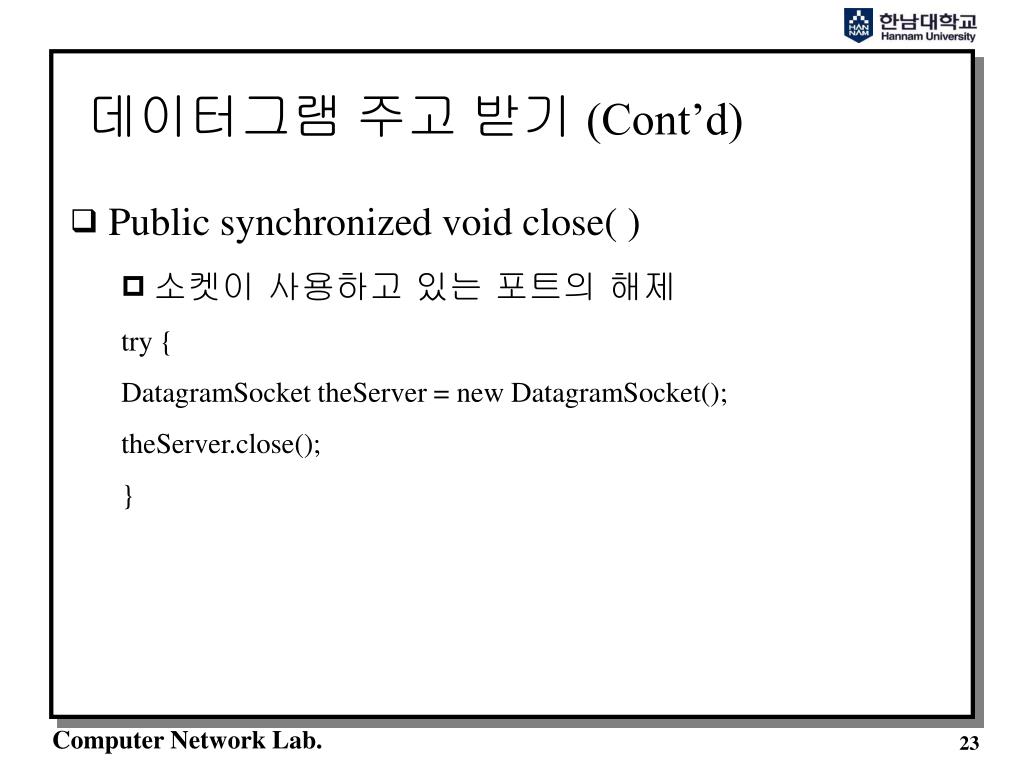

데이터그램 주고 받기 (Cont’d)

  • Public synchronized void close( )

    • 소켓이 사용하고 있는 포트의 해제

      try {

      DatagramSocket theServer = new DatagramSocket();

      theServer.close();

      }


9 udp

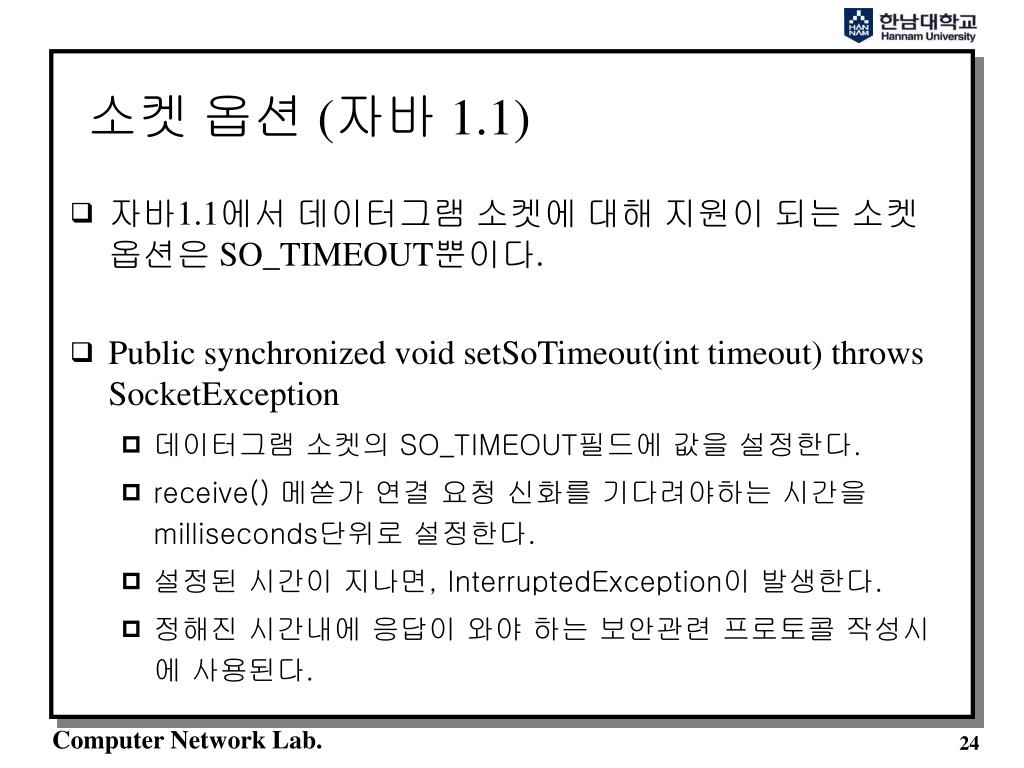

소켓 옵션 (자바 1.1)

  • 자바1.1에서 데이터그램 소켓에 대해 지원이 되는 소켓 옵션은 SO_TIMEOUT뿐이다.

  • Public synchronized void setSoTimeout(int timeout) throws SocketException

    • 데이터그램 소켓의 SO_TIMEOUT필드에 값을 설정한다.

    • receive() 메쏟가 연결 요청 신화를 기다려야하는 시간을 milliseconds단위로 설정한다.

    • 설정된 시간이 지나면, InterruptedException이 발생한다.

    • 정해진 시간내에 응답이 와야 하는 보안관련 프로토콜 작성시에 사용된다.


1 1 cont d

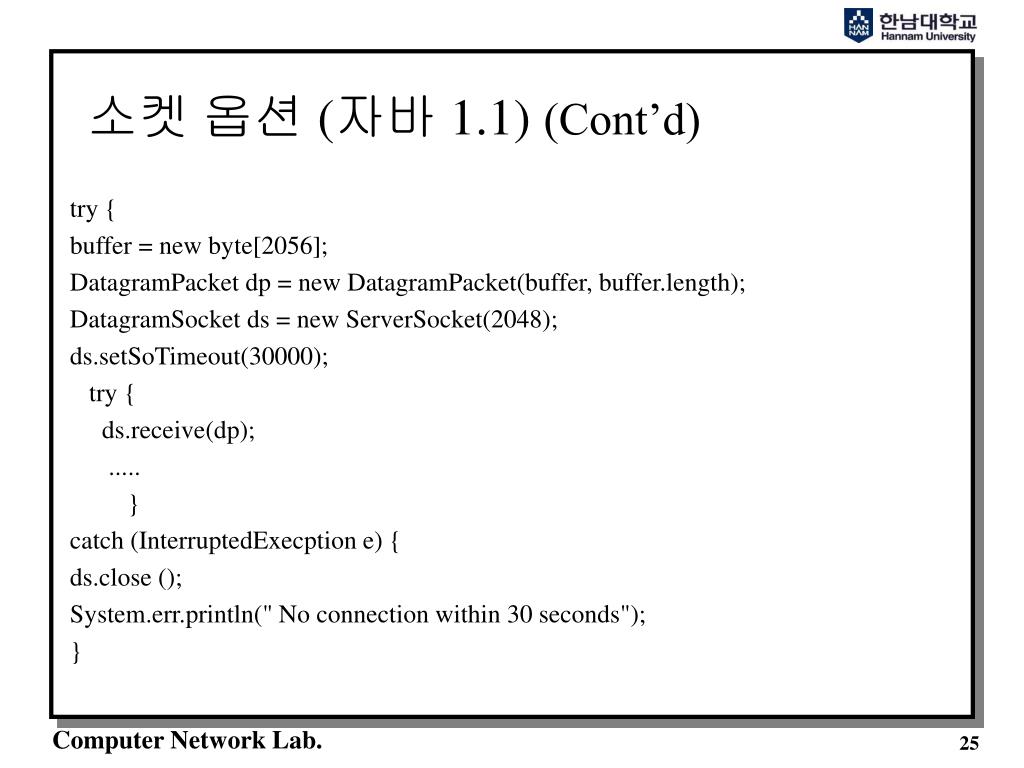

소켓 옵션 (자바 1.1) (Cont’d)

try {

buffer = new byte[2056];

DatagramPacket dp = new DatagramPacket(buffer, buffer.length);

DatagramSocket ds = new ServerSocket(2048);

ds.setSoTimeout(30000);

try {

ds.receive(dp);

.....

}

catch (InterruptedExecption e) {

ds.close ();

System.err.println(" No connection within 30 seconds");

}


1 1 cont d1

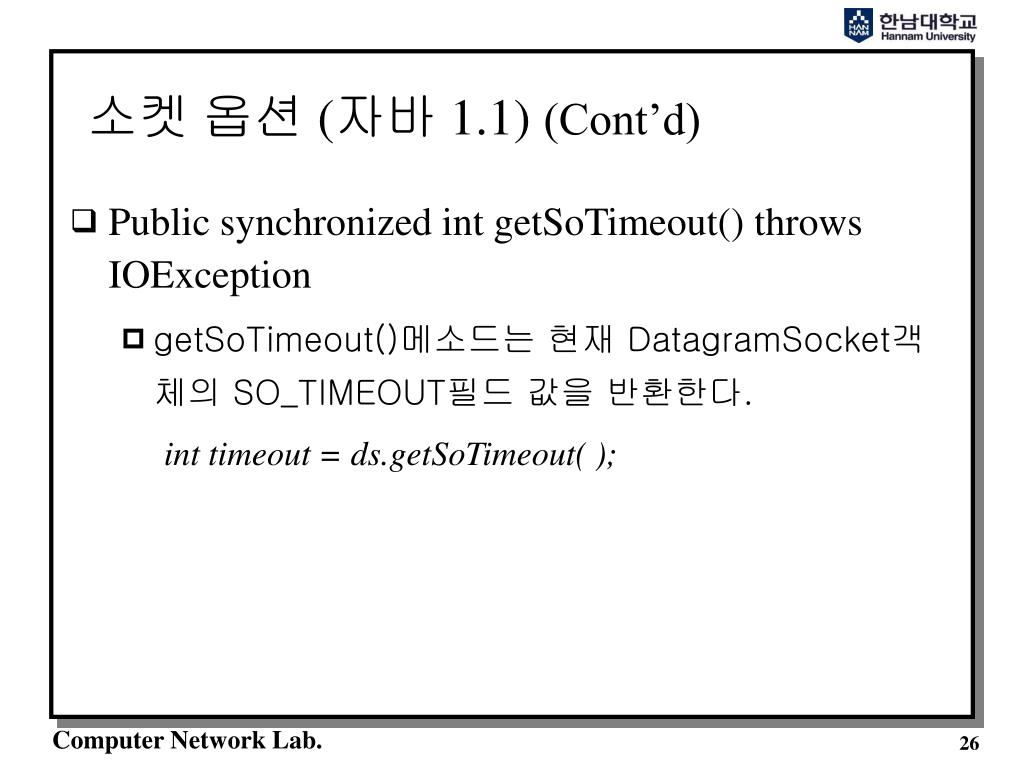

소켓 옵션 (자바 1.1) (Cont’d)

  • Public synchronized int getSoTimeout() throws IOException

    • getSoTimeout()메소드는 현재 DatagramSocket객체의 SO_TIMEOUT필드 값을 반환한다.

      int timeout = ds.getSoTimeout( );


9 udp

객체 메소드들

  • Protected synchronized void finalize()

    • DatagramPacket 또는 DatagramSocket에 의해서 치환되는 java.lang.Object의 유일한 메소드

    • DatagramSocket객체가 쓰레기 수거되기 전에 호출된다.


9 udp

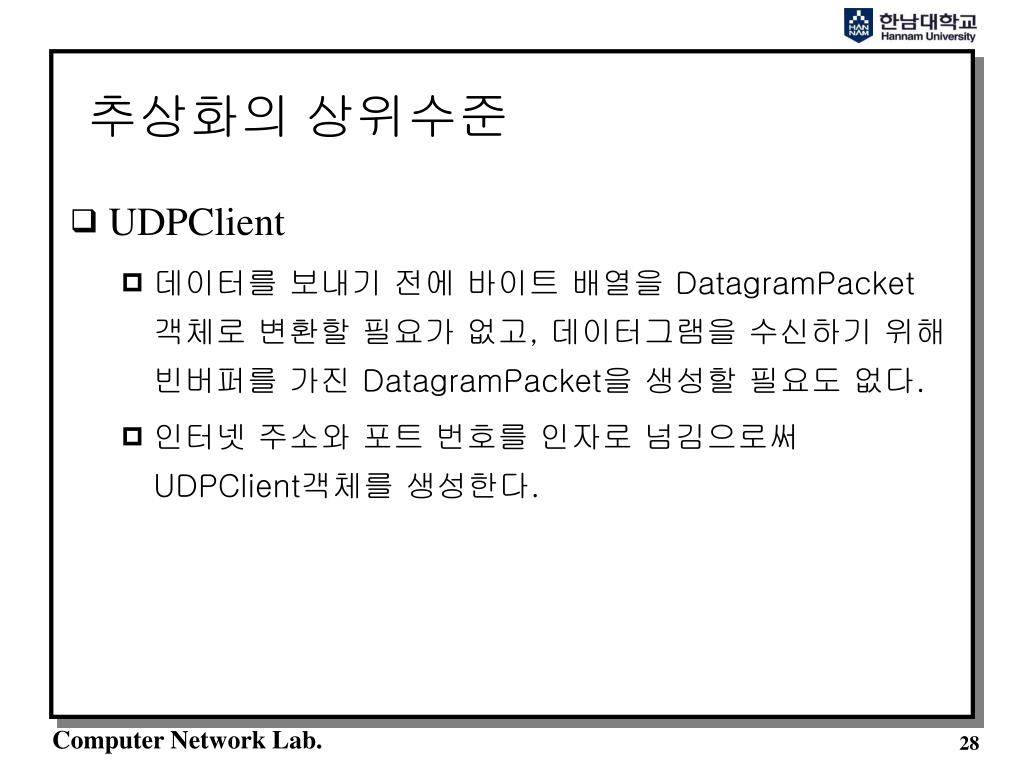

추상화의 상위수준

  • UDPClient

    • 데이터를 보내기 전에 바이트 배열을 DatagramPacket 객체로 변환할 필요가 없고, 데이터그램을 수신하기 위해 빈버퍼를 가진 DatagramPacket을 생성할 필요도 없다.

    • 인터넷 주소와 포트 번호를 인자로 넘김으로써 UDPClient객체를 생성한다.


9 udp

유용한 프로그램

  • 호스트는 패킷의 IP헤더 부분을 조사해서 TCP 패킷 인지 UDP패킷 인지를 판별할수 있다.

  • TCP 서버와 UDP서버는 아무런 문제없이 같은 포트 번호를 공유할 수 있다.


Cont d7

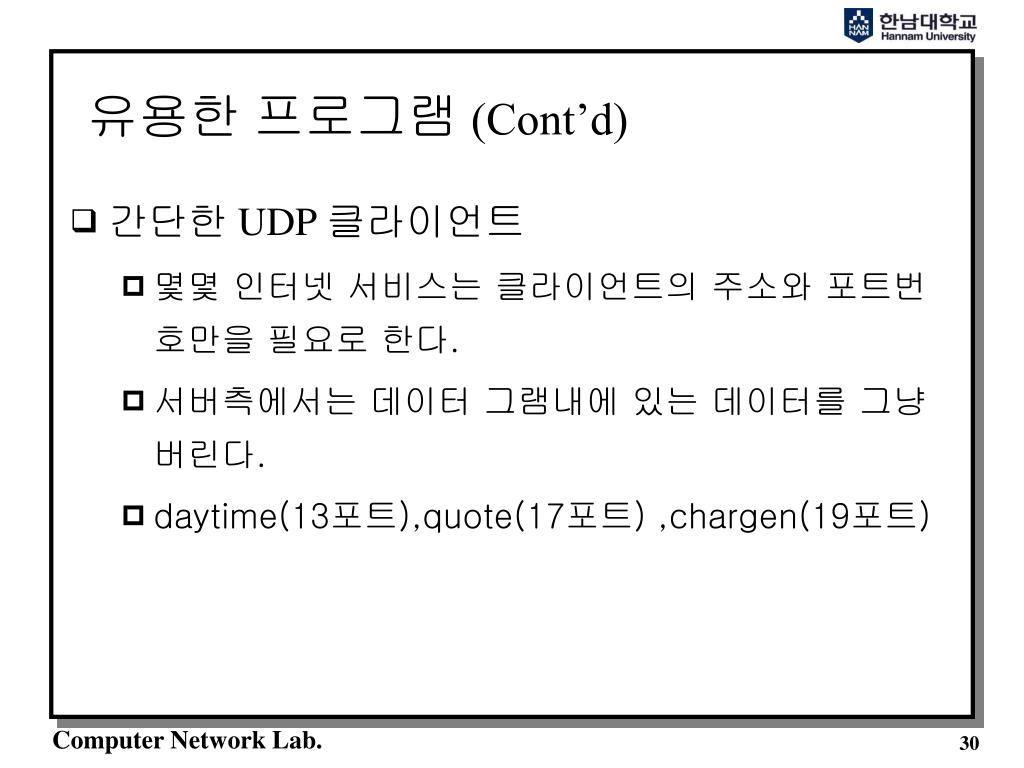

유용한 프로그램 (Cont’d)

  • 간단한 UDP 클라이언트

    • 몇몇 인터넷 서비스는 클라이언트의 주소와 포트번호만을 필요로 한다.

    • 서버측에서는 데이터 그램내에 있는 데이터를 그냥 버린다.

    • daytime(13포트),quote(17포트) ,chargen(19포트)


Cont d8

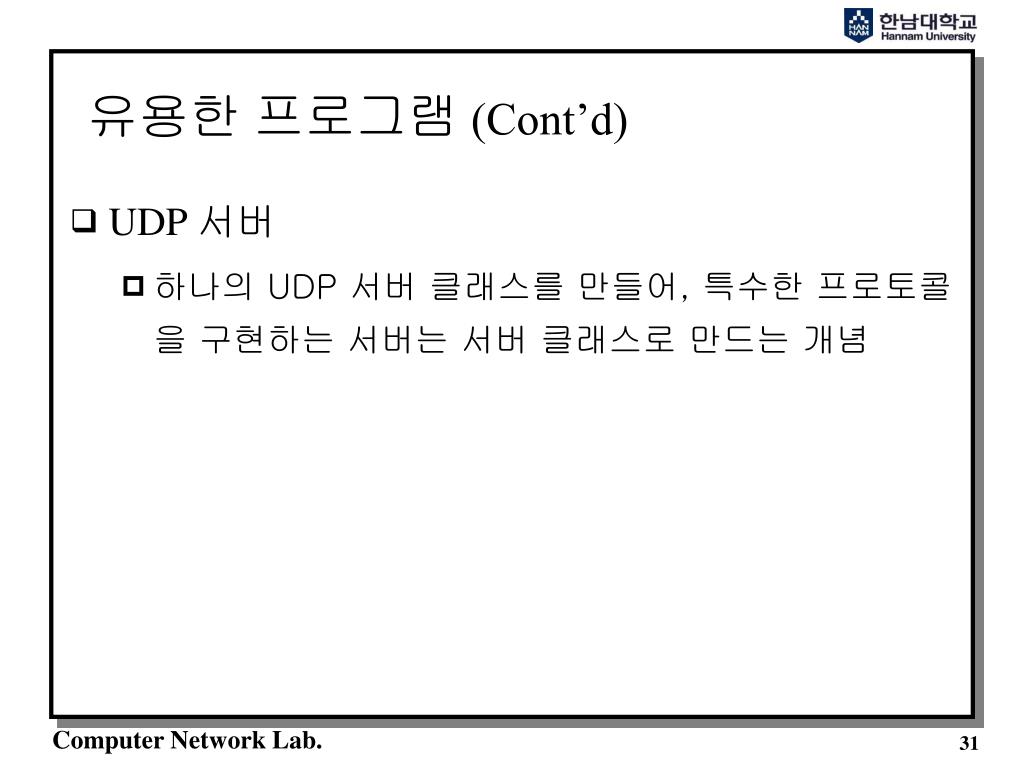

유용한 프로그램 (Cont’d)

  • UDP 서버

    • 하나의 UDP 서버 클래스를 만들어, 특수한 프로토콜을 구현하는 서버는 서버 클래스로 만드는 개념


Cont d9

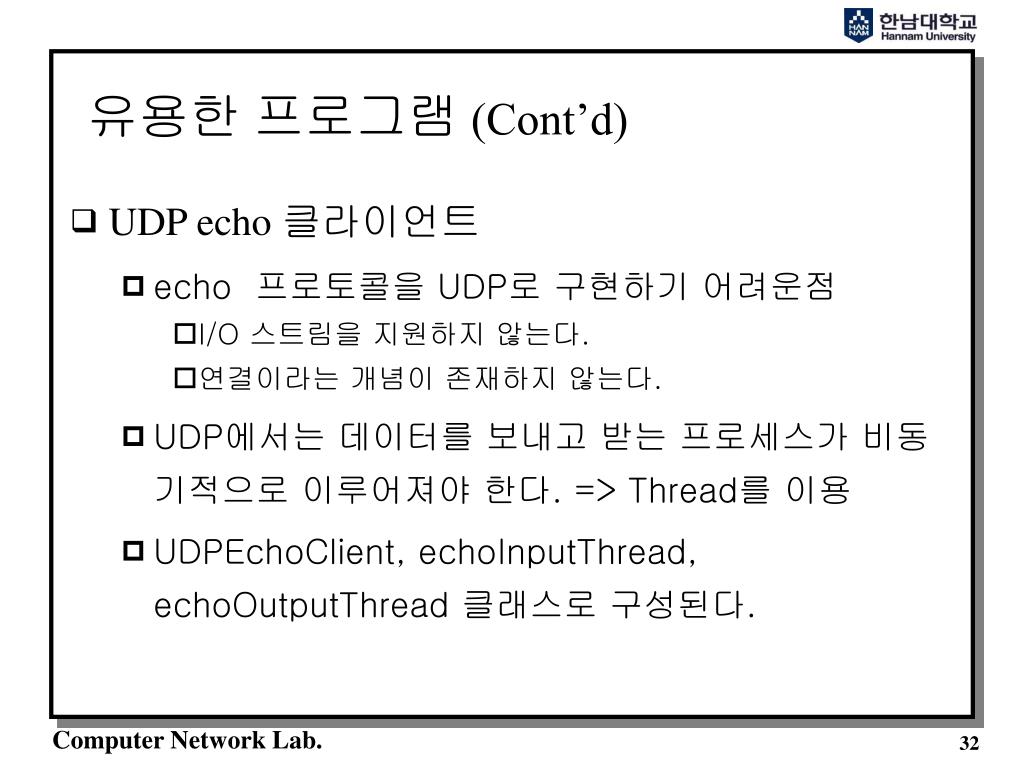

유용한 프로그램 (Cont’d)

  • UDP echo 클라이언트

    • echo 프로토콜을 UDP로 구현하기 어려운점

      • I/O 스트림을 지원하지 않는다.

      • 연결이라는 개념이 존재하지 않는다.

    • UDP에서는 데이터를 보내고 받는 프로세스가 비동기적으로 이루어져야 한다. => Thread를 이용

    • UDPEchoClient, echoInputThread, echoOutputThread 클래스로 구성된다.


Cont d10

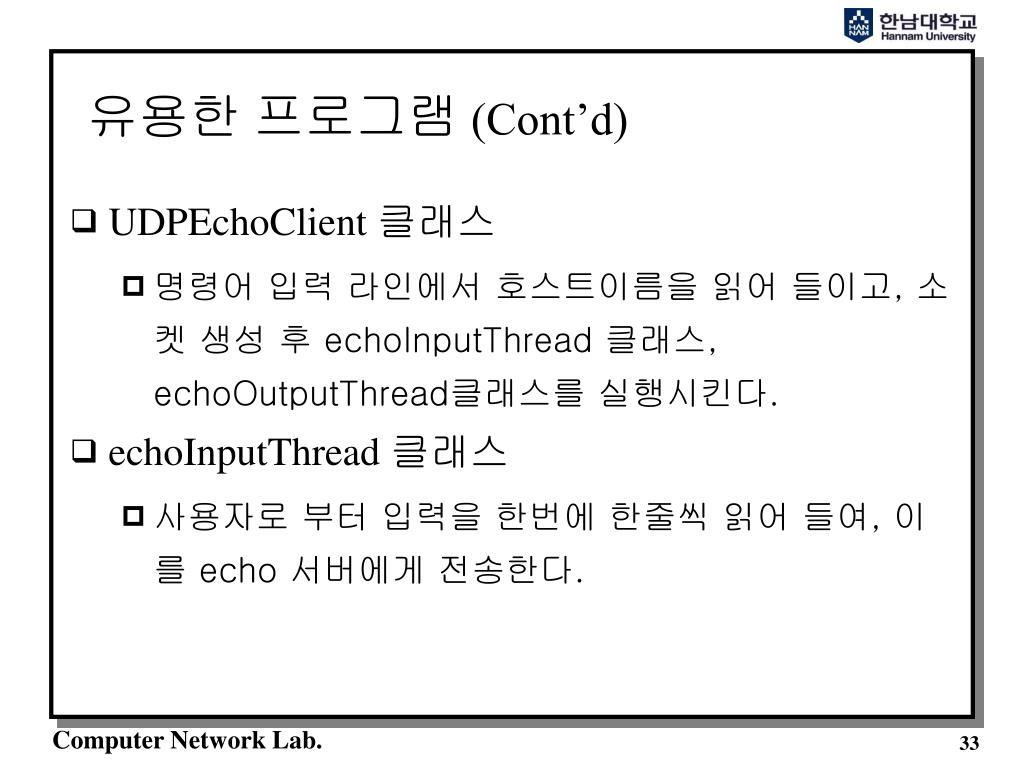

유용한 프로그램 (Cont’d)

  • UDPEchoClient 클래스

    • 명령어 입력 라인에서 호스트이름을 읽어 들이고, 소켓 생성 후 echoInputThread 클래스, echoOutputThread클래스를 실행시킨다.

  • echoInputThread 클래스

    • 사용자로 부터 입력을 한번에 한줄씩 읽어 들여, 이를 echo 서버에게 전송한다.


Cont d11

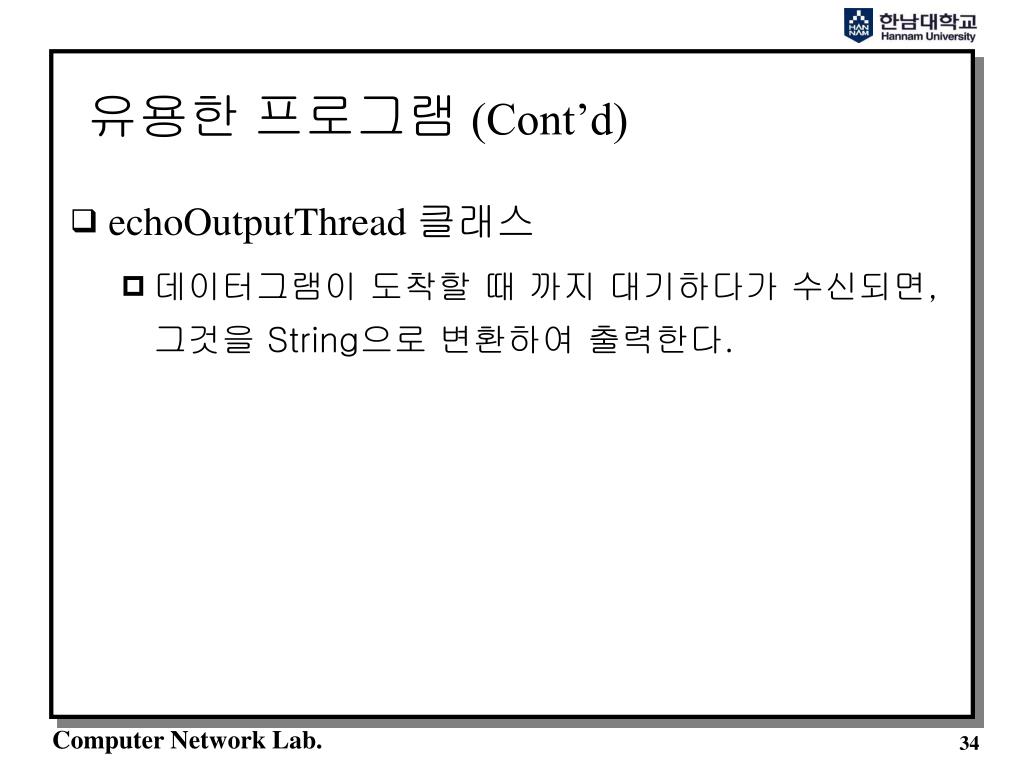

유용한 프로그램 (Cont’d)

  • echoOutputThread 클래스

    • 데이터그램이 도착할 때 까지 대기하다가 수신되면, 그것을 String으로 변환하여 출력한다.


9 udp

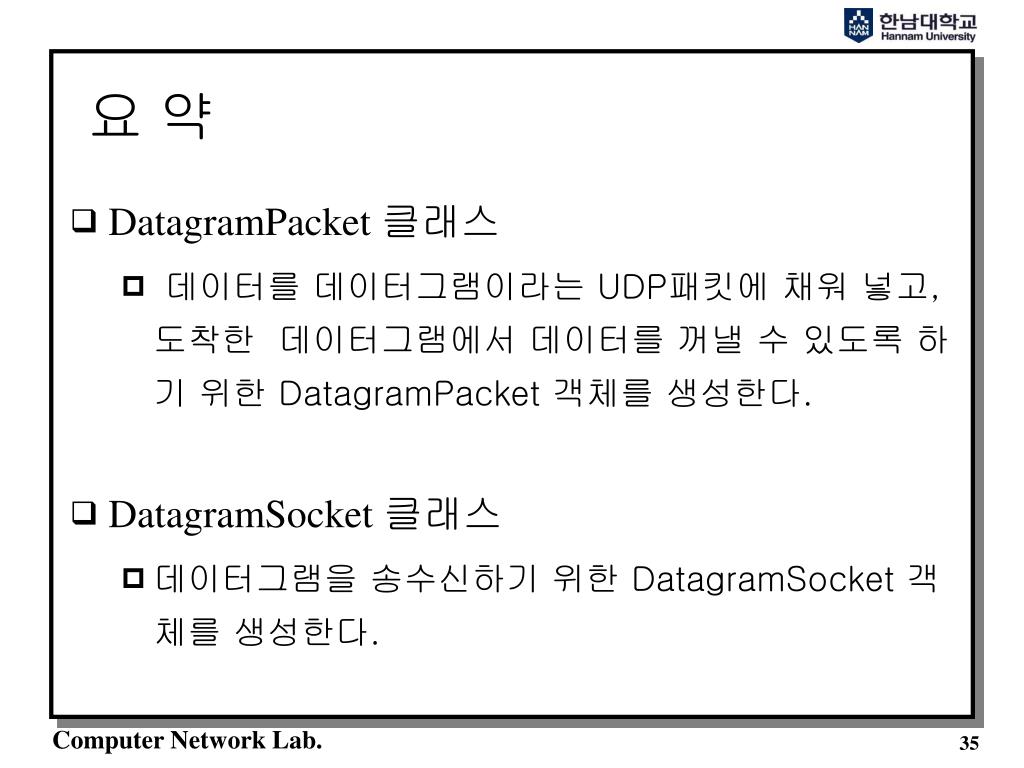

요 약

  • DatagramPacket 클래스

    • 데이터를 데이터그램이라는 UDP패킷에 채워 넣고, 도착한 데이터그램에서 데이터를 꺼낼 수 있도록 하기 위한 DatagramPacket 객체를 생성한다.

  • DatagramSocket 클래스

    • 데이터그램을 송수신하기 위한 DatagramSocket 객체를 생성한다.
