Presentation Transcript


4227107

旋挖钻机液压系统介绍


4227107

液压油泵

方向控制阀

压力控制阀

流量控制阀

液压动力元件

液压系统

液压控制元件

液压执行元件

液压辅助元件

液压油缸

液压马达

管路连接件

滤油器

液压系统的组成


4227107

旋挖钻机液压系统的作用

  • 液压系统的作用:将发动机输出的机械能传递到钻机的各个执行机构。

  • 总而言之一句话:就像自行车的链条、汽车的传动轴一样,液压系统主要起传递能量的作用。


4227107

未控制的液压功率

P x Q

未控制的机功率

T x W

已控制的液压功率

P x Q

液压油缸

压力控制阀

液压传动系统能量转换与控制框图

油泵

(液压能

产生器)

已控制的机械功率

执行机构

控制阀

原动机

F x v

备注: 在功率传递与控制的每一个环节,都有能量损失.

流量控制阀

液压马达

T x w

方向控制阀


4227107

6

5

4

7

9

3

8

2

1

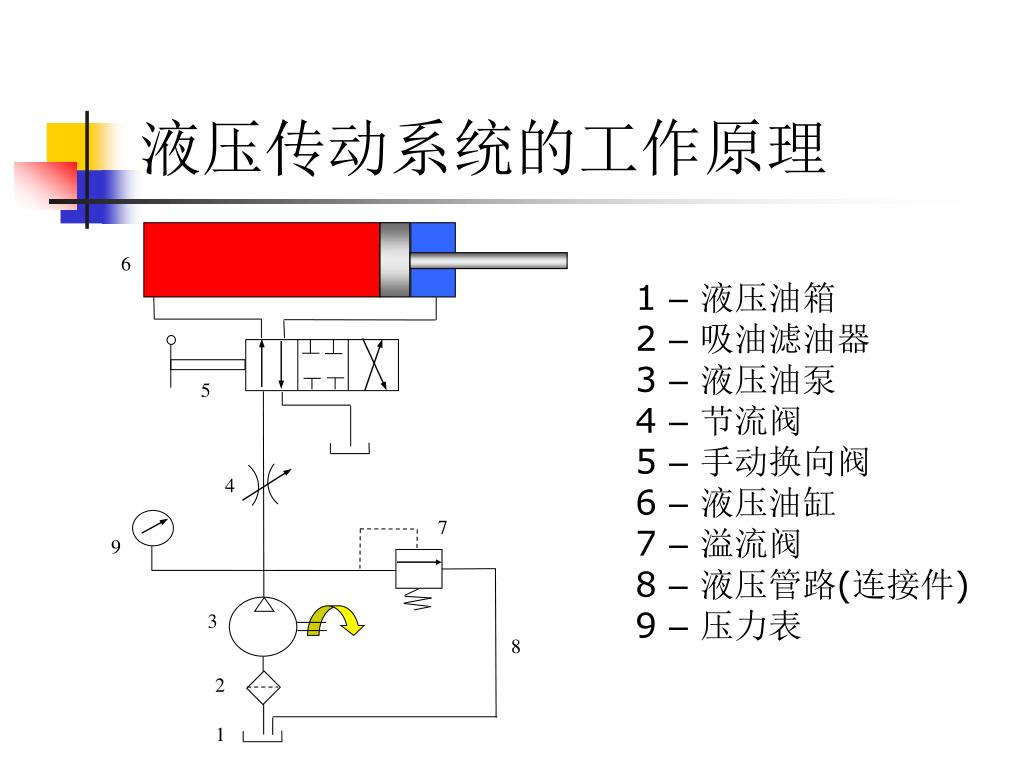

液压传动系统的工作原理

1 –液压油箱

2 –吸油滤油器

3 –液压油泵

4 –节流阀

5 –手动换向阀

6 –液压油缸

7 –溢流阀

8 –液压管路(连接件)

9 –压力表


4227107

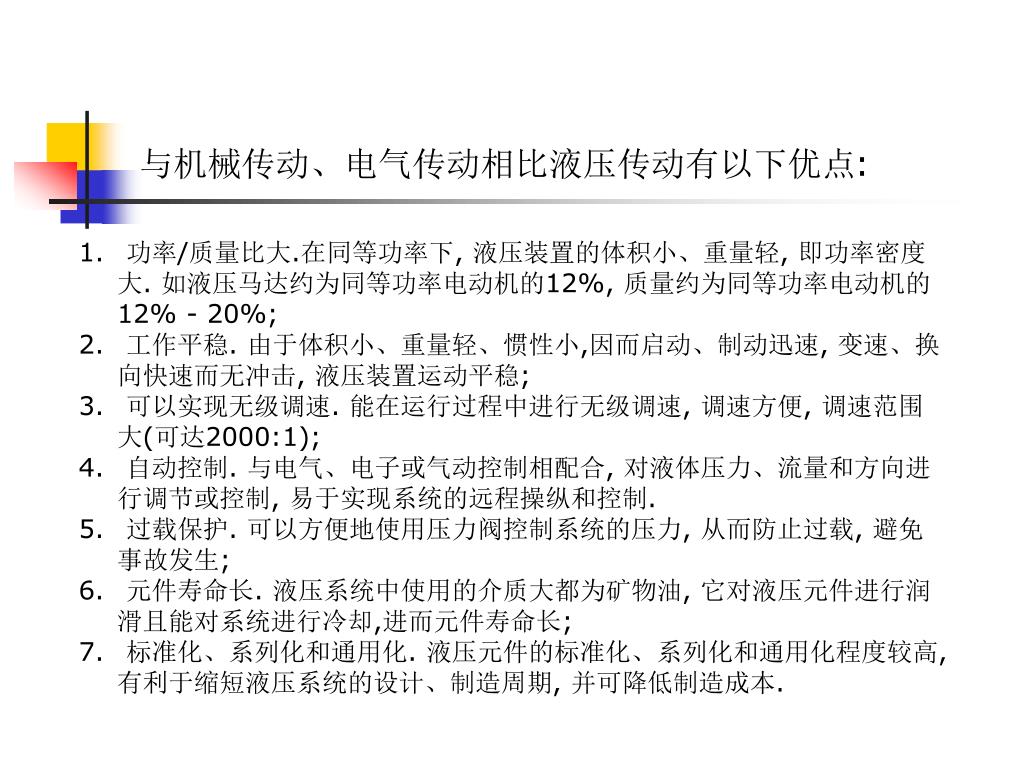

与机械传动、电气传动相比液压传动有以下优点:

  • 功率/质量比大.在同等功率下, 液压装置的体积小、重量轻, 即功率密度 大. 如液压马达约为同等功率电动机的12%, 质量约为同等功率电动机的12% - 20%;

  • 工作平稳. 由于体积小、重量轻、惯性小,因而启动、制动迅速, 变速、换向快速而无冲击, 液压装置运动平稳;

  • 可以实现无级调速. 能在运行过程中进行无级调速, 调速方便, 调速范围大(可达2000:1);

  • 自动控制. 与电气、电子或气动控制相配合, 对液体压力、流量和方向进行调节或控制, 易于实现系统的远程操纵和控制.

  • 过载保护. 可以方便地使用压力阀控制系统的压力, 从而防止过载, 避免事故发生;

  • 元件寿命长. 液压系统中使用的介质大都为矿物油, 它对液压元件进行润滑且能对系统进行冷却,进而元件寿命长;

  • 标准化、系列化和通用化. 液压元件的标准化、系列化和通用化程度较高, 有利于缩短液压系统的设计、制造周期, 并可降低制造成本.


4227107

与机械传动、电气传动相比液压传动有以下缺点:

  • 易出现泄露. 液压系统的压力较高,液压油容易通过密封或间隙产生 泄露,导致液压介质消耗并造成环境污染;

  • 制造成本高.为了减少泄露,液压元件的加工精度要求高, 因而提高了制造成本;

  • 不象电动力那样便利;

  • 对油温敏感.油液的黏度随温度而变, 黏度变化引起流量、泄露量和 阻力变化, 容易引起工作机构运动不稳定;

  • 系统对介质中的污染物较敏感;

  • 较难实现低功率的控制;


4227107

旋挖钻机三大控制方式

  • 负流量控制

  • 负载敏感控制(阀前/阀后两种)

  • 正流量控制


4227107

三大控制方式(之一)

负流量控制


4227107

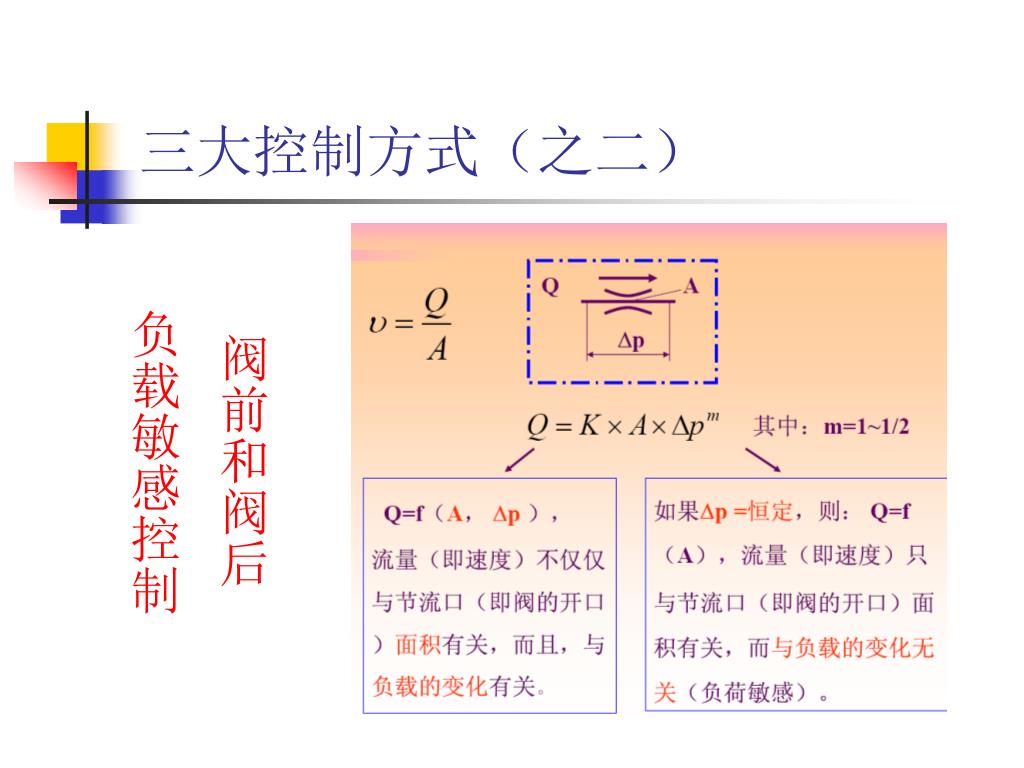

三大控制方式(之二)

负载敏感控制

阀前和阀后


4227107

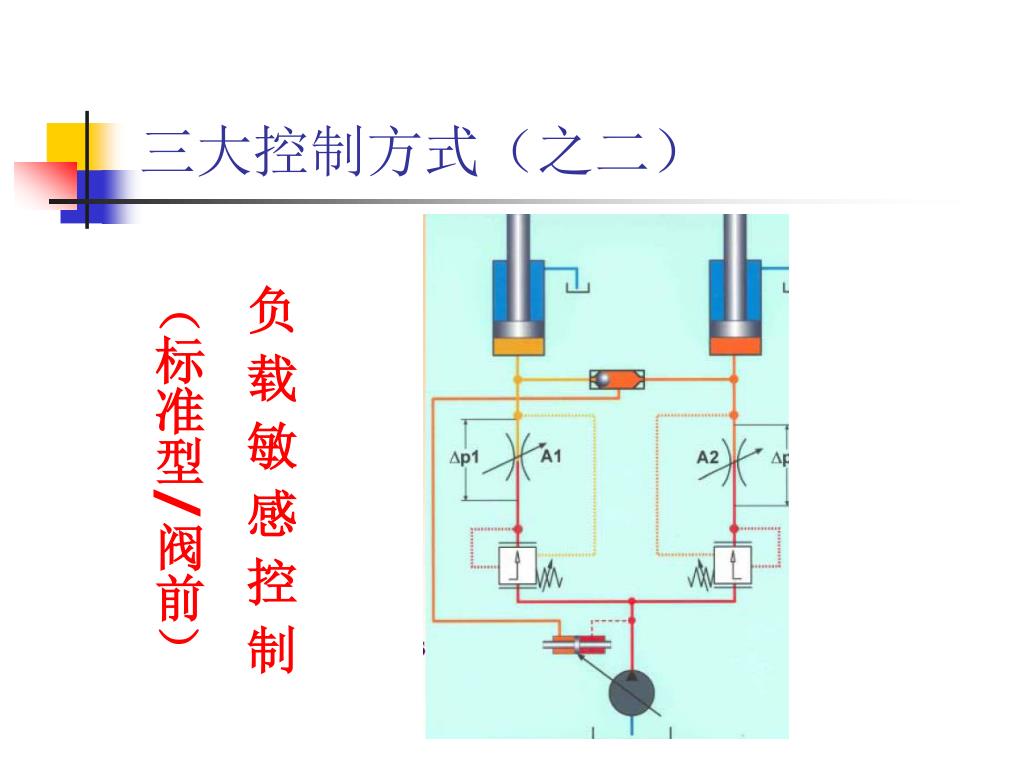

三大控制方式(之二)

负 载 敏 感 控 制

(标准型/阀前)


4227107

三大控制方式(之二)

负 载 敏 感 控 制

(LUDV/阀后)


4227107

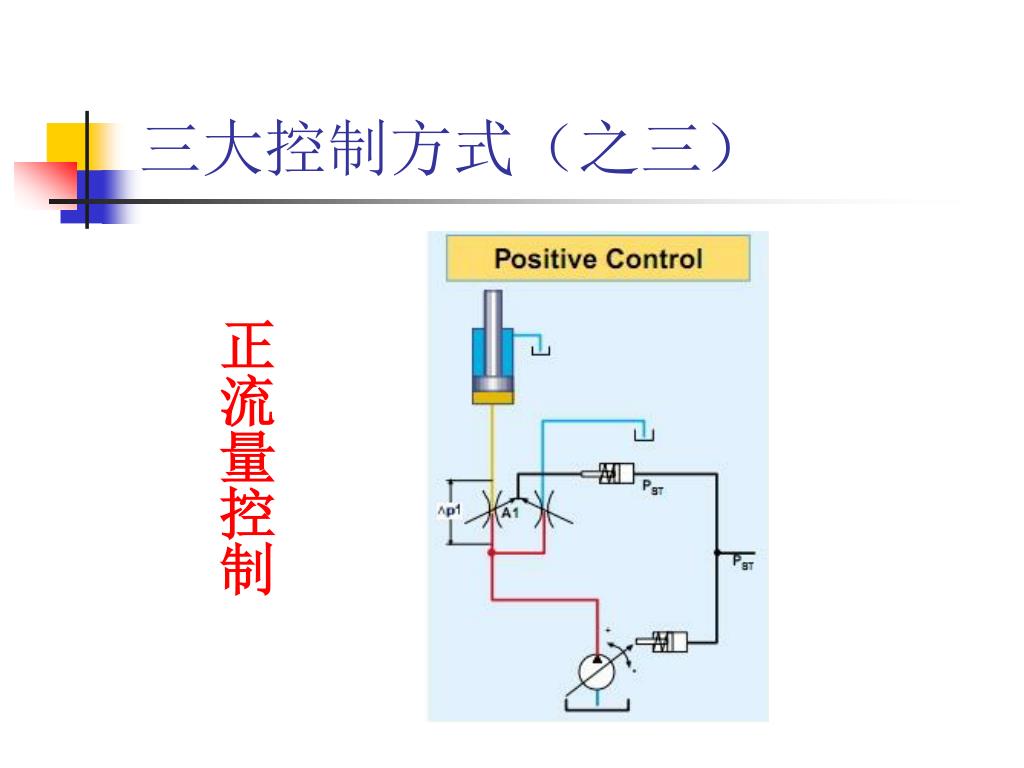

三大控制方式(之三)

正流量控制


4227107

三大回路

1、主回路

2、辅助回路

3、先导回路

主要介绍先导电磁阀快的作用


4227107

主泵原理介绍

  • 1、负控制

  • 2、恒功率控制

  • 3、液压连接

  • 4、电气越权控制


4227107

辅泵原理介绍

  • 1、负载敏感

  • 2、压力切断


4227107

主阀原理介绍

  • 主溢流阀

  • 管路溢流阀


4227107

辅阀介绍

主溢流阀

泵的压力切断

管路溢流阀

LS溢流阀

调压时的注意事项


4227107

主卷扬马达简介

  • 主卷扬马达回路原理

  • 浮动


4227107

动力头马达控制简介

  • HA2控制

  • 调节注意事项
