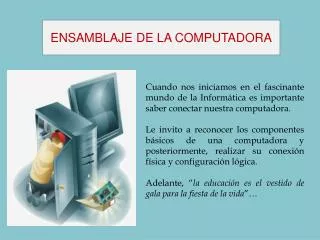

ENSAMBLAJE DE LA COMPUTADORA. Cuando nos iniciamos en el fascinante mundo de la Informática es importante saber conectar nuestra computadora. Le invito a reconocer los componentes básicos de una computadora y posteriormente, realizar su conexión física y configuración lógica.
E N D
ENSAMBLAJE DE LA COMPUTADORA Cuando nos iniciamos en el fascinante mundo de la Informática es importante saber conectar nuestra computadora. Le invito a reconocer los componentes básicos de una computadora y posteriormente, realizar su conexión física y configuración lógica. Adelante, “la educación es el vestido de gala para la fiesta de la vida”…
Ensamblaje de la computadora COMPONENTES FÍSICOS Tarjeta madre (mainboard) Microprocesador Memoria RAM Tarjetas de video, sonido, fax, red, etc. Disco duro, teclado, mouse, parlantes Una unidad de DVD-ROM HERRAMIENTAS Destornillador estrella y plano Alicate de punta METODOLOGÍA Acceda a todo el material de ensamblaje desde el menú de la plantilla 3. Utilice los enlaces a páginas web haciendo clic en los vínculos (palabras en celeste). Haga recorrido dentro de esta presentación utilizando el icono para avanzar a otra diapositiva; el icono le llevará a la diapositiva anterior y el icono le lleva al menú principal (pasos para el ensamblaje de una pc).
Ensamblaje de la computadora ENSAMBLAJE DE COMPONENTES PRINCIPALES • Conexión de la Tarjeta Madre. • Instalación del microprocesador • Instalación de la Memoria RAM • Video de instalación completa
Conexión de la tarjeta madre CASE Para realizar el montaje de la tarjeta madre y todos los componentes internos de la pc, es necesario abrir el case o la caja que ha de contener los componentes más frágiles de la computadora. Entre ellos, el microprocesador, disco duro, buses, etc. Semitorre ATX Parte posterior
Conexión de la tarjeta madre El case por dentro, luego de retirar una tapa Quitar los tornillos de una de las partes laterales
Tomamos la tarjeta madre por los bordes, sin tocar ninguna pieza o parte metálica Conexión de la tarjeta madre Medimos la posición de la tarjeta madre con el case
Instalación de la tarjeta madre Quitamos las Chapas Metálicas, del CASE Empujando con la ayuda del dedo o la ayuda de un destornillador AHORA, ATORNILLAMOS LA TARJETA MADRE Las conexiones USB y demás de la tarjeta madre, encajan perfectamente.
MICROPROCESADOR CONSIDERADO EL CEREBRO DE LA COMPUTADORA, REQUIERE DE MUCHO CUIDADO AL SER MANIPULADO. Colocamos pasta térmica sobre el chip del Microprocesador, lo podemos dispersar con un destornillador; luego, levantamos la palanquita de retención del zócalo.
Instalación del microprocesador En una esquina faltan dos pines En esta posición insertamos el microprocesador. Hacemos coincidir Ahora, colocaremos el ventilador y el disipador; cuya función es refrescar el microprocesador.
Instalación del microprocesador Ventilador para el disipador Colocamos el ventilador sobre el disipador Disipador Luego, de atornillar el ventilador por las esquinas, procedemos a montarlo sobre el microprocesador.
Instalación del microprocesador Parte articulada del disipador Parte articulada enganchada al zócalo del microprocesador. Enganchar la parte articulada en el zócalo
INSTALACIÓN DE LA MEMORIA RAM La memoria RAM es un dispositivo de almacenamiento de mucha importancia, ya que es la que permite tener varias aplicaciones activas al mismo tiempo. Por ejemplo; internet, música, un documento de word, una fotografía. Es una memoria temporal o sólo memoria de trabajo, no es permanente la información que se procesa en ella.
Instalación de la memoria RAM Colocamos el módulo de RAM en una de las ranuras de la tarjeta madre, es importante que sea el DIMM 1, ya que se pueden incluir más tarjetas después. Las palanquitas blancas de los extremos deben ajustar el módulo de RAM.
