  1. 广东数字多媒体广播 研究与发展

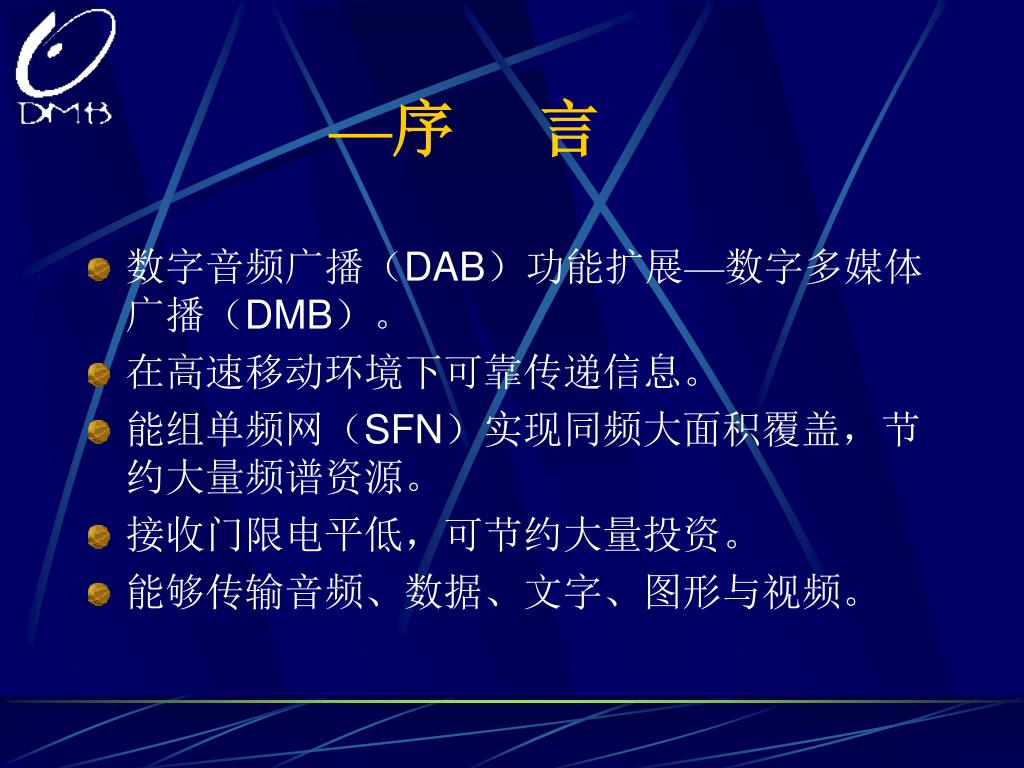

  2. —序 言 • 数字音频广播（DAB）功能扩展—数字多媒体广播（DMB）。 • 在高速移动环境下可靠传递信息。 • 能组单频网（SFN）实现同频大面积覆盖，节约大量频谱资源。 • 接收门限电平低，可节约大量投资。 • 能够传输音频、数据、文字、图形与视频。

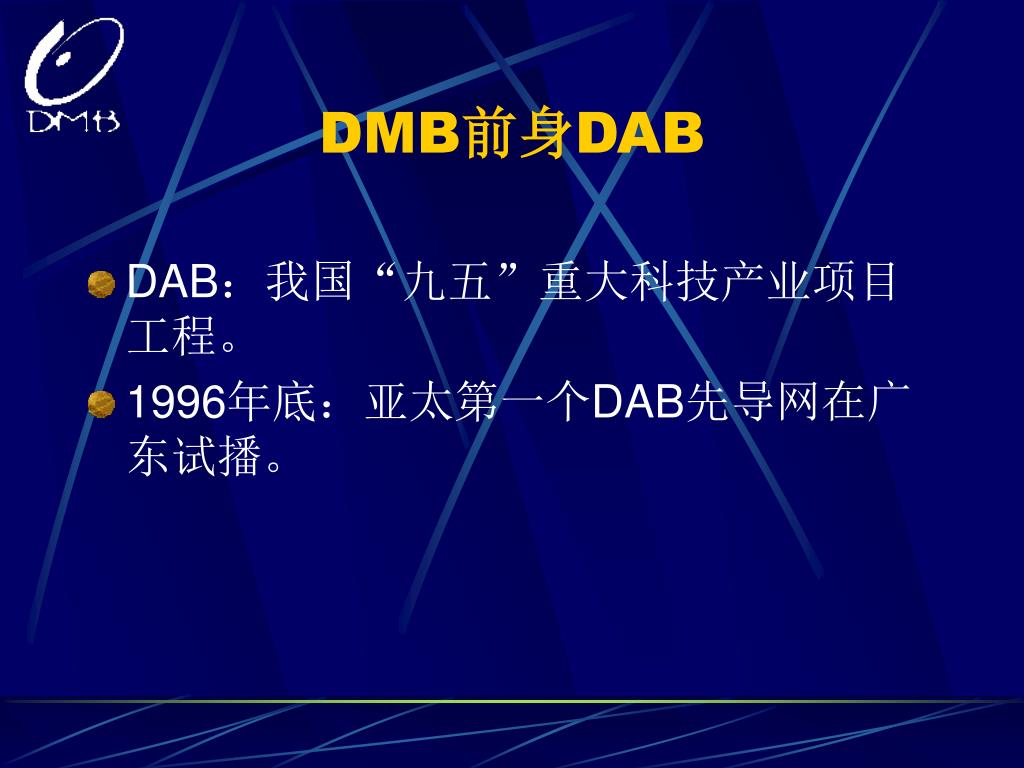

  3. DMB前身DAB • DAB：我国“九五”重大科技产业项目工程。 • 1996年底：亚太第一个DAB先导网在广东试播。

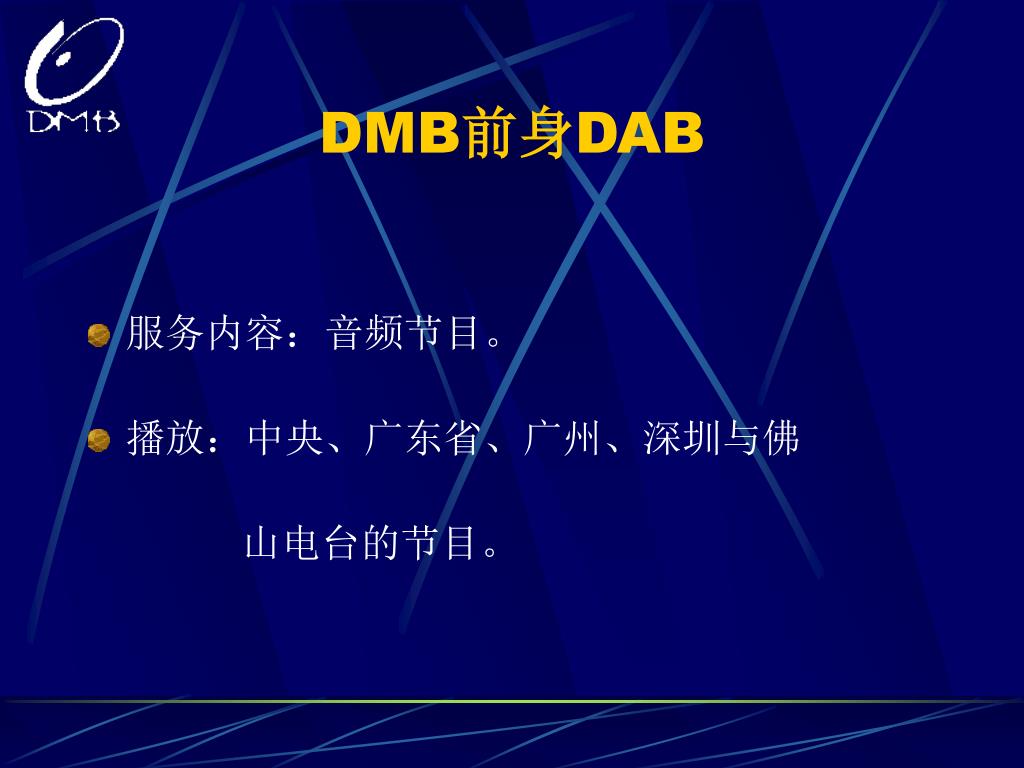

  4. DMB前身DAB • 服务内容：音频节目。 • 播放：中央、广东省、广州、深圳与佛 山电台的节目。

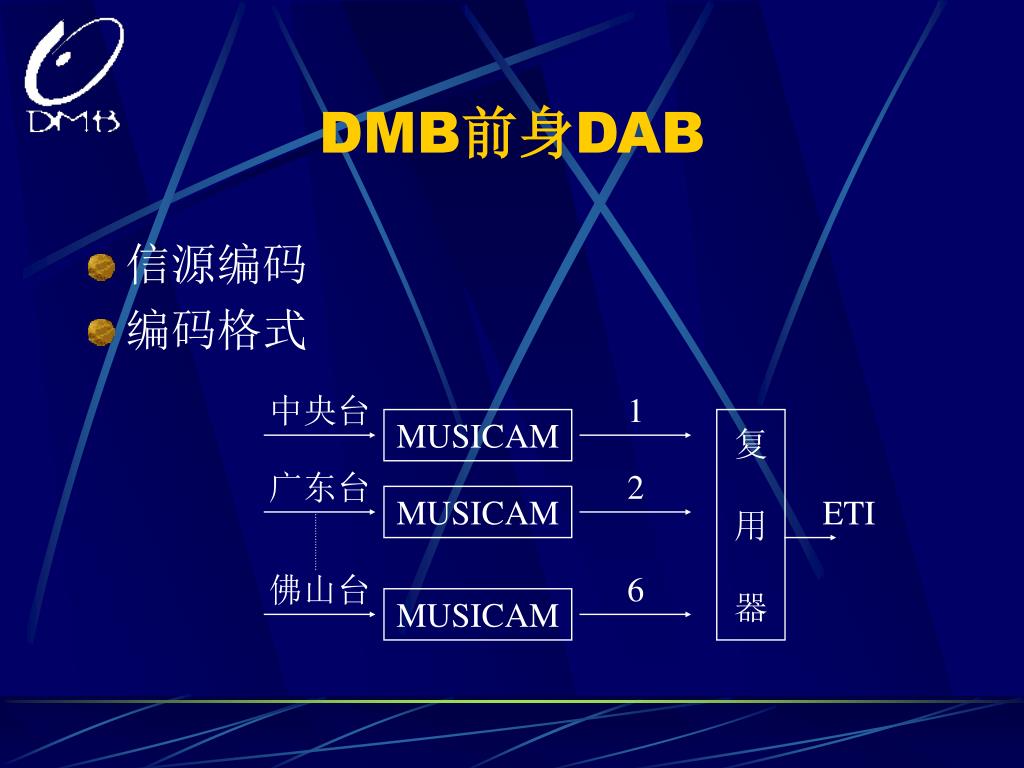

  5. 中央台 1 MUSICAM 复 用 器 广东台 2 MUSICAM ETI 佛山台 6 MUSICAM DMB前身DAB • 信源编码 • 编码格式

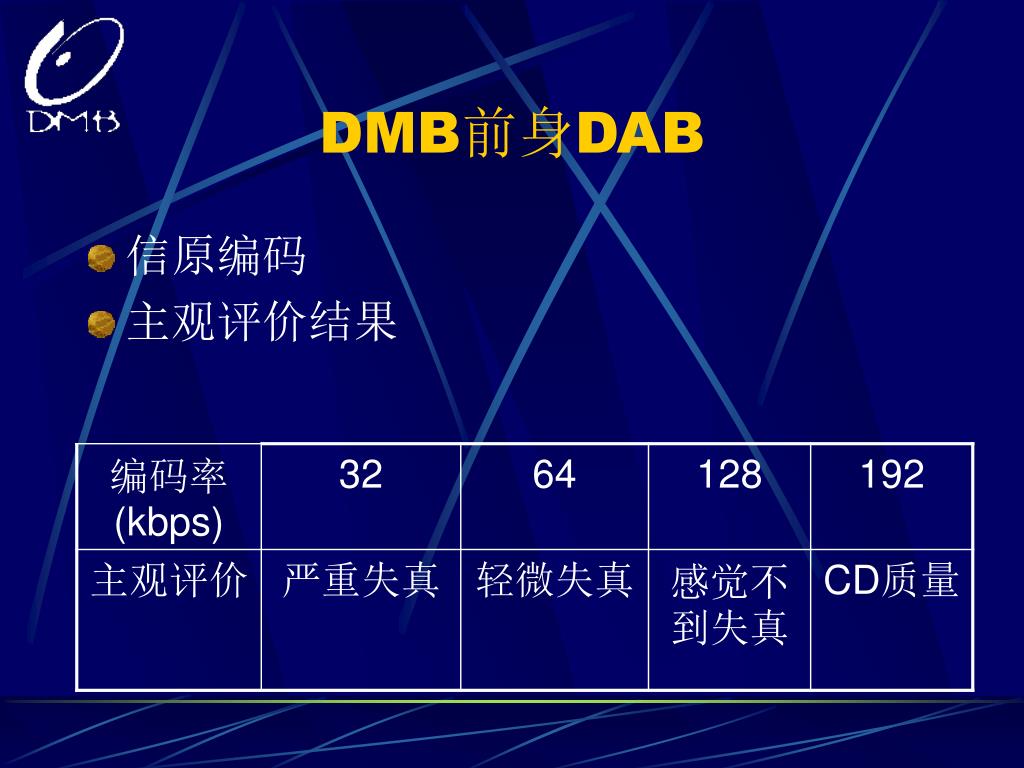

  6. DMB前身DAB • 信原编码 • 主观评价结果

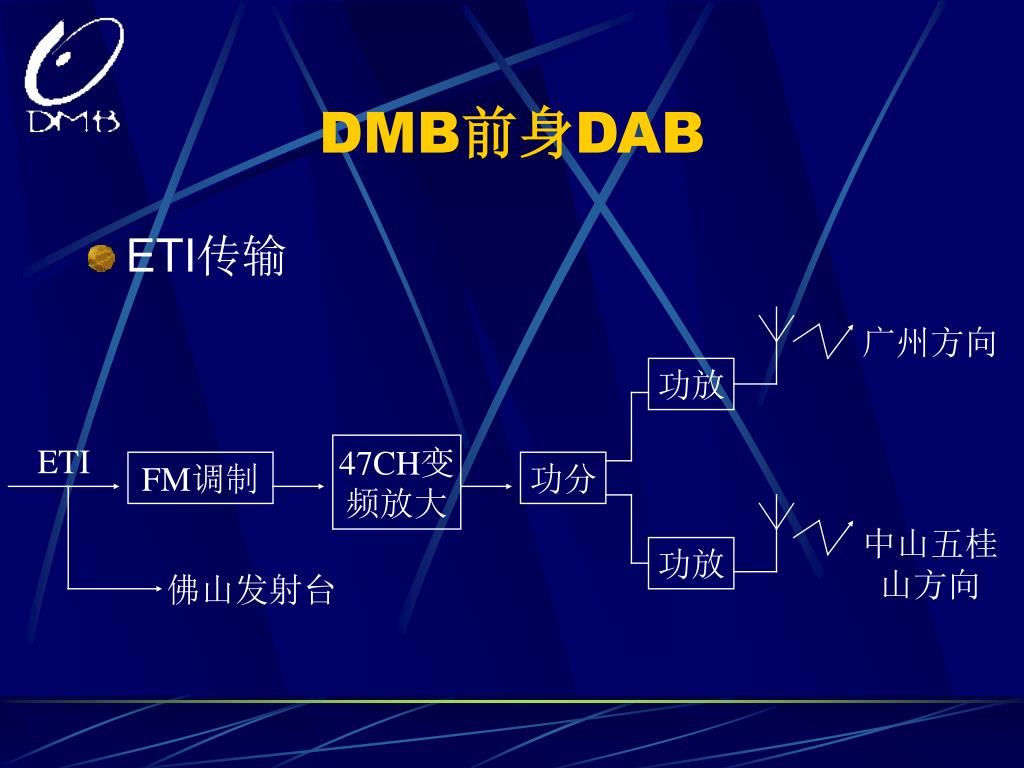

  7. 广州方向 功放 ETI 47CH变 频放大 FM调制 功分 功放 中山五桂 山方向 佛山发射台 DMB前身DAB • ETI传输

  8. 广州 500W 22KM 1、工作频率：85MHz 2、发射台分布 佛山 1KW 80KM 中山五桂山 1KW DMB前身DAB • 单频网

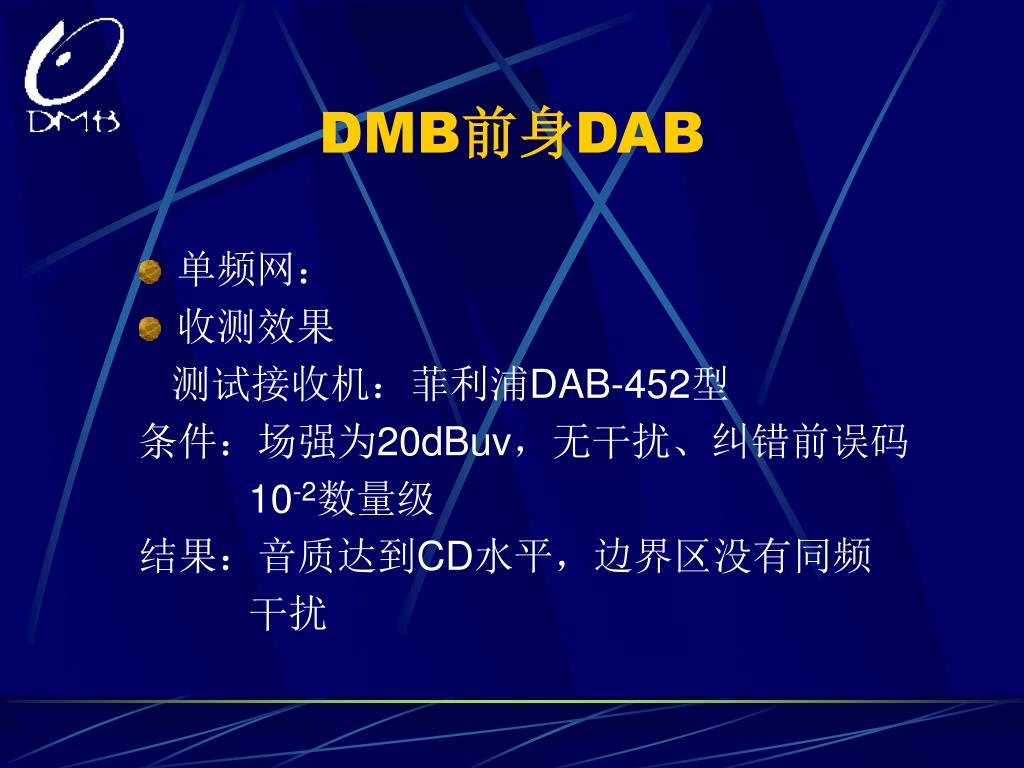

  9. DMB前身DAB • 单频网： • 收测效果 测试接收机：菲利浦DAB-452型 条件：场强为20dBuv，无干扰、纠错前误码 10-2数量级 结果：音质达到CD水平，边界区没有同频 干扰

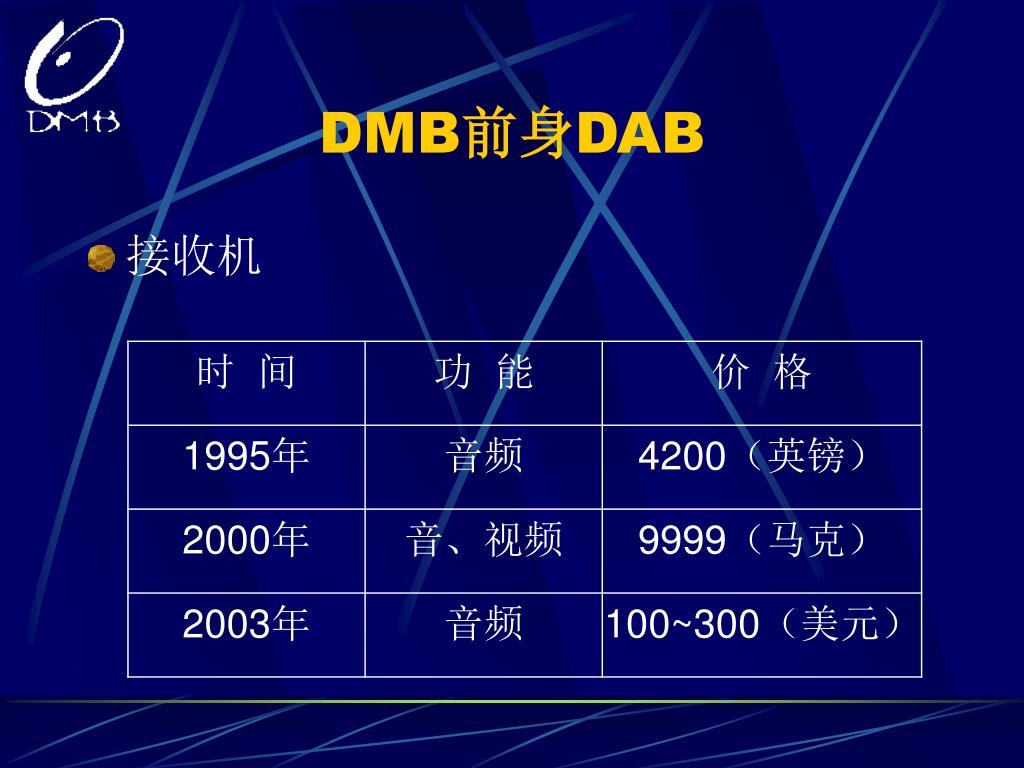

  10. DMB前身DAB • 接收机

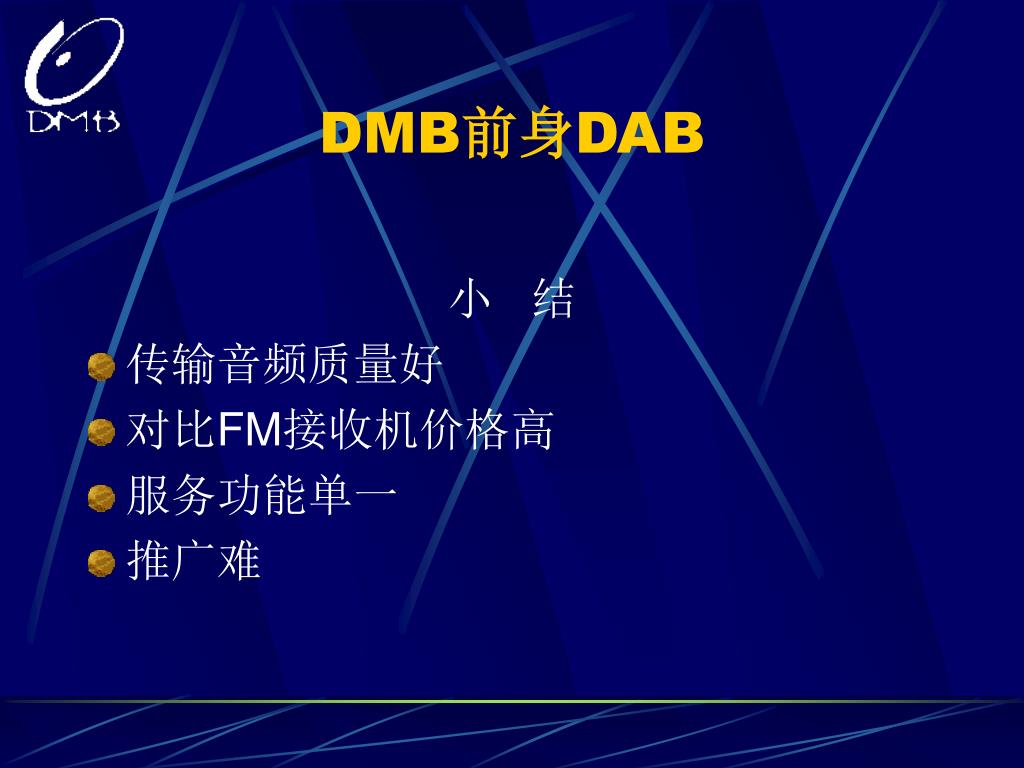

  11. DMB前身DAB 小 结 • 传输音频质量好 • 对比FM接收机价格高 • 服务功能单一 • 推广难

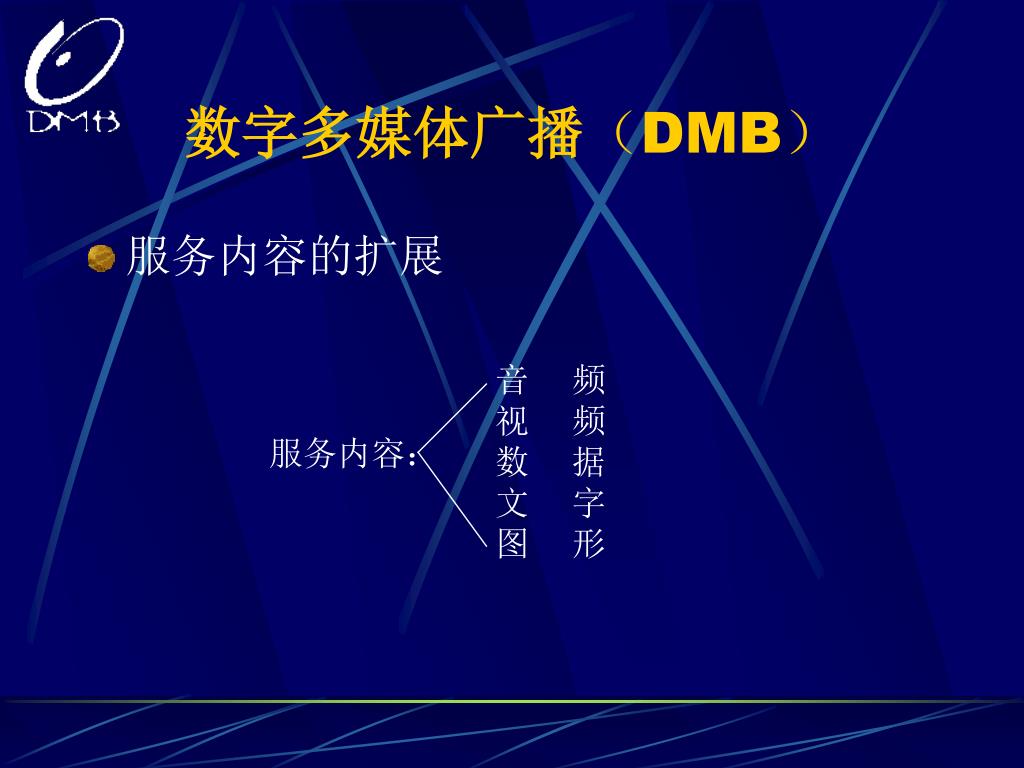

  12. 数字多媒体广播（DMB） • 服务内容的扩展 服务内容： 音 频 视 频 数 据 文 字 图 形

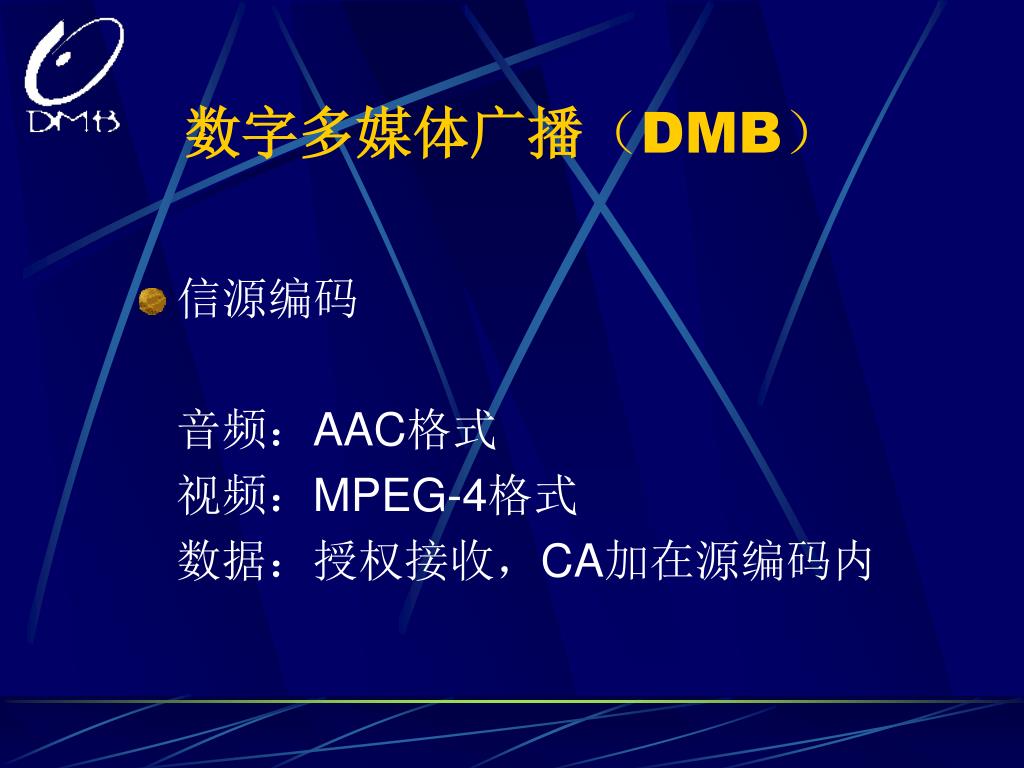

  13. 数字多媒体广播（DMB） • 信源编码 音频：AAC格式 视频：MPEG-4格式 数据：授权接收，CA加在源编码内

  14. ETIA ETIA 复 用 误数 码字 保调 扩制 微 波 功 放 接 收 与 解 调 解 复 用 ETIB ETIB ETIC ETIC ETID ETID 数字多媒体广播（DMB） • ETI复用与传输

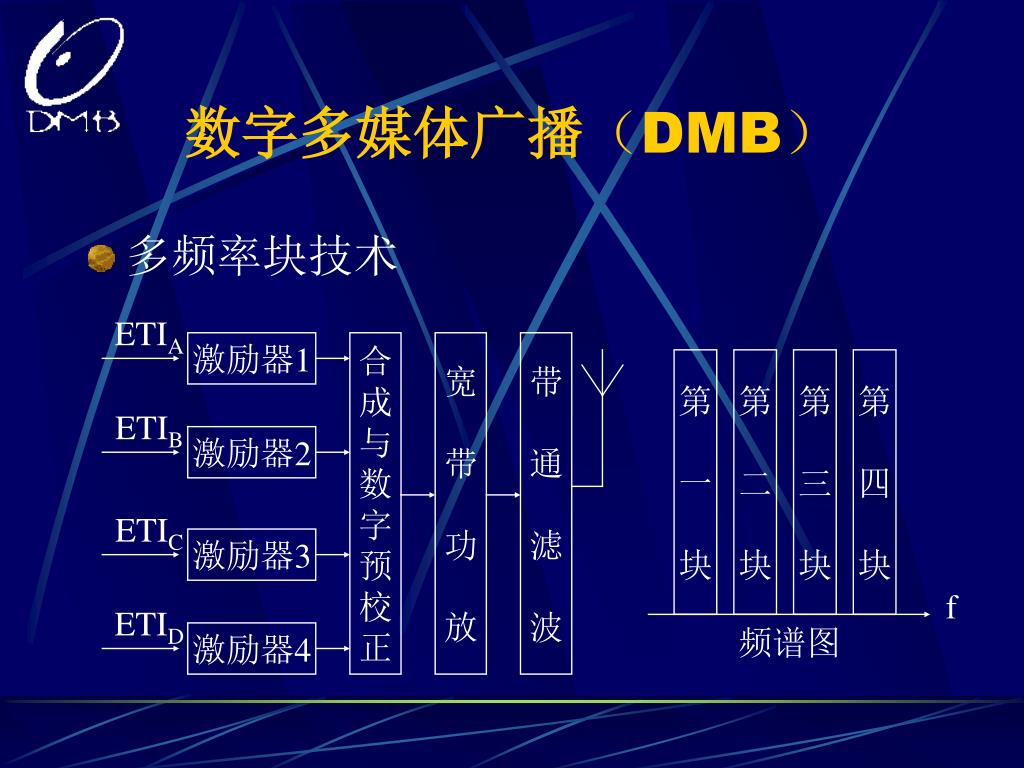

  15. ETIA 激励器1 合 成 与 数 字 预 校 正 宽 带 功 放 带 通 滤 波 第 一 块 第 二 块 第 三 块 第 四 块 ETIB 激励器2 ETIC 激励器3 f ETID 频谱图 激励器4 数字多媒体广播（DMB） • 多频率块技术

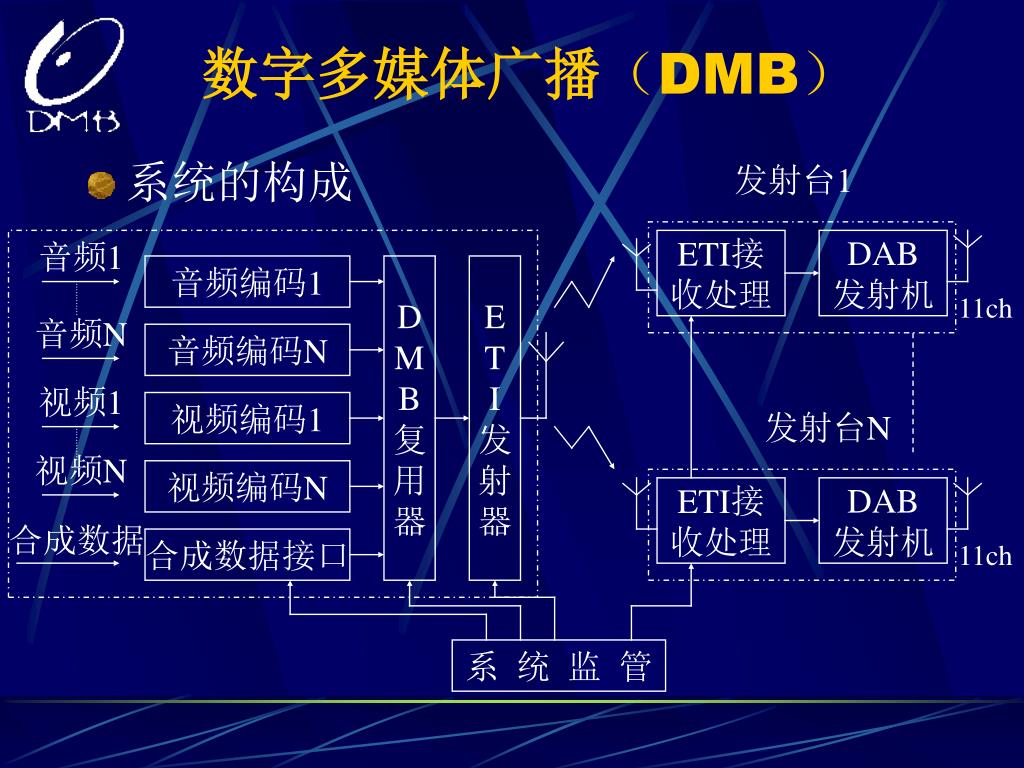

  16. 发射台1 音频1 ETI接 收处理 DAB 发射机 音频编码1 D M B 复 用 器 E T I 发 射 器 11ch 音频N 音频编码N 视频1 视频编码1 发射台N 视频N 视频编码N ETI接 收处理 DAB 发射机 合成数据 合成数据接口 11ch 系 统 监 管 数字多媒体广播（DMB） • 系统的构成

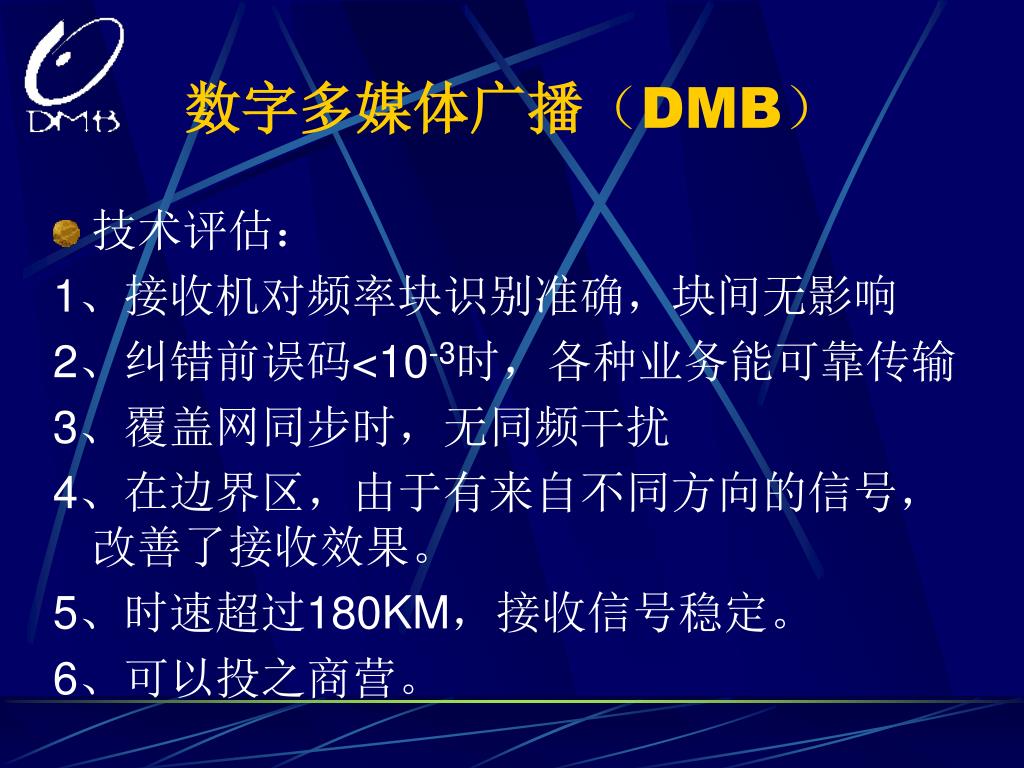

  17. 数字多媒体广播（DMB） • 技术评估： 1、接收机对频率块识别准确，块间无影响 2、纠错前误码<10-3时，各种业务能可靠传输 3、覆盖网同步时，无同频干扰 4、在边界区，由于有来自不同方向的信号，改善了接收效果。 5、时速超过180KM，接收信号稳定。 6、可以投之商营。

  18. 数字多媒体广播（DMB） • 国产接收机 1、第一代DMB接收机已经投入使用，价格不到3000元。 2、第一代电脑USB接收卡已经出厂，价格500元。 3、第一代多功能车载接收机研发成功，价格3500元。 功能：DMB、FM、DVD、VCD、 CD。

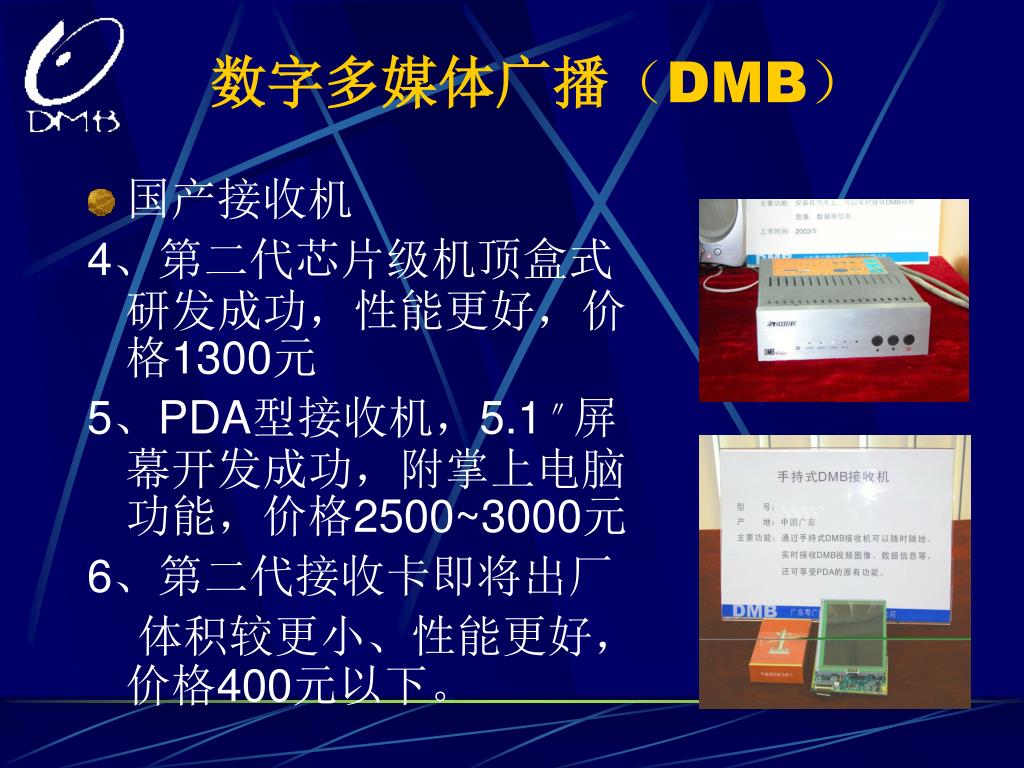

  19. 数字多媒体广播（DMB） • 国产接收机 4、第二代芯片级机顶盒式研发成功，性能更好，价格1300元 5、PDA型接收机，5.1〃屏幕开发成功，附掌上电脑功能，价格2500~3000元 6、第二代接收卡即将出厂 体积较更小、性能更好，价格400元以下。

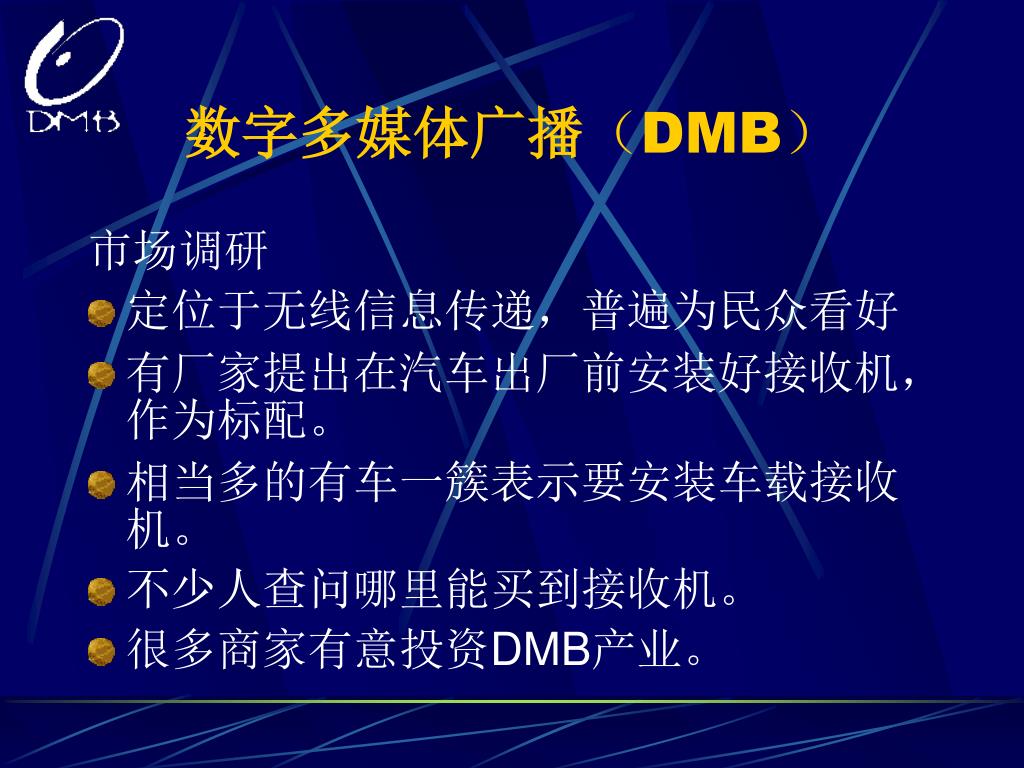

  20. 数字多媒体广播（DMB） 市场调研 • 定位于无线信息传递，普遍为民众看好 • 有厂家提出在汽车出厂前安装好接收机，作为标配。 • 相当多的有车一簇表示要安装车载接收机。 • 不少人查问哪里能买到接收机。 • 很多商家有意投资DMB产业。

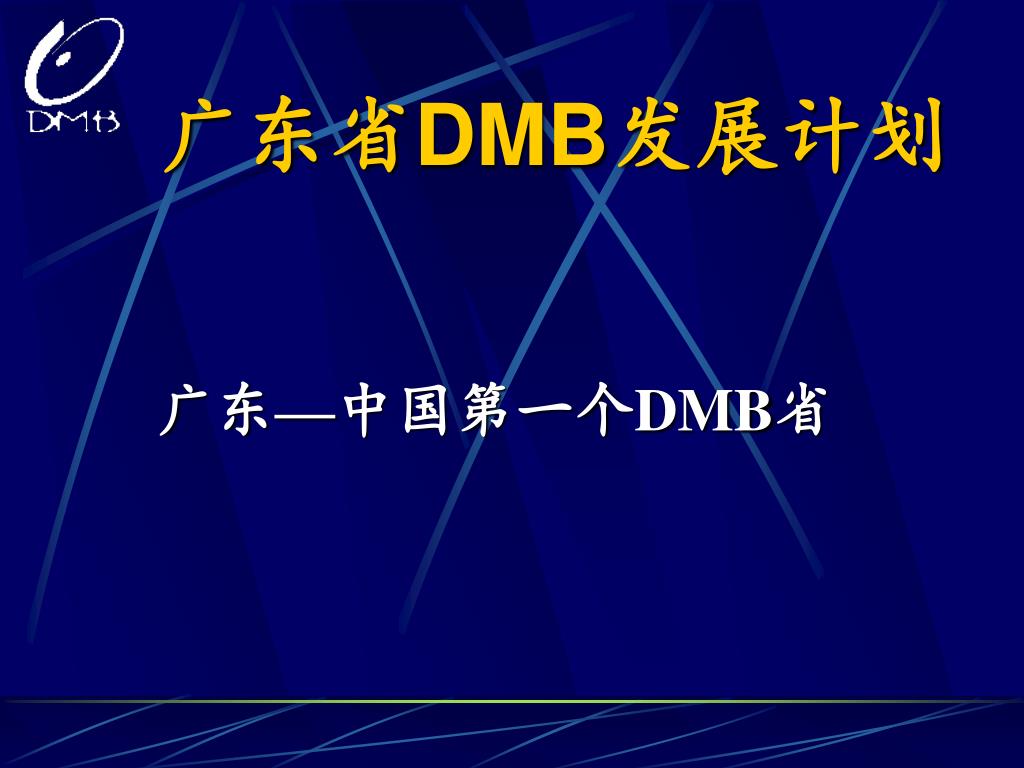

  21. 广东省DMB发展计划 广东—中国第一个DMB省

  22. 广东DMB覆盖图

  23. DMB 服务对像 一、人口总量 8100万(人) 2003年 3500万 2004年 6000万 2005年 全体

  24. DMB 服务对像 二、 机动车总量 550万(辆) 2003年 350万 2004年 480万 2005年 全体

  25. DMB 服务对像 三、 轮船总量 50万(艘) 2003年 35万 2004年 40万 2005年 50万

  26. DMB 服务对像 四、轨道交通 火车 30条线路 地铁 5条线路

  27. DMB 服务对像 五、电脑用户 800万台

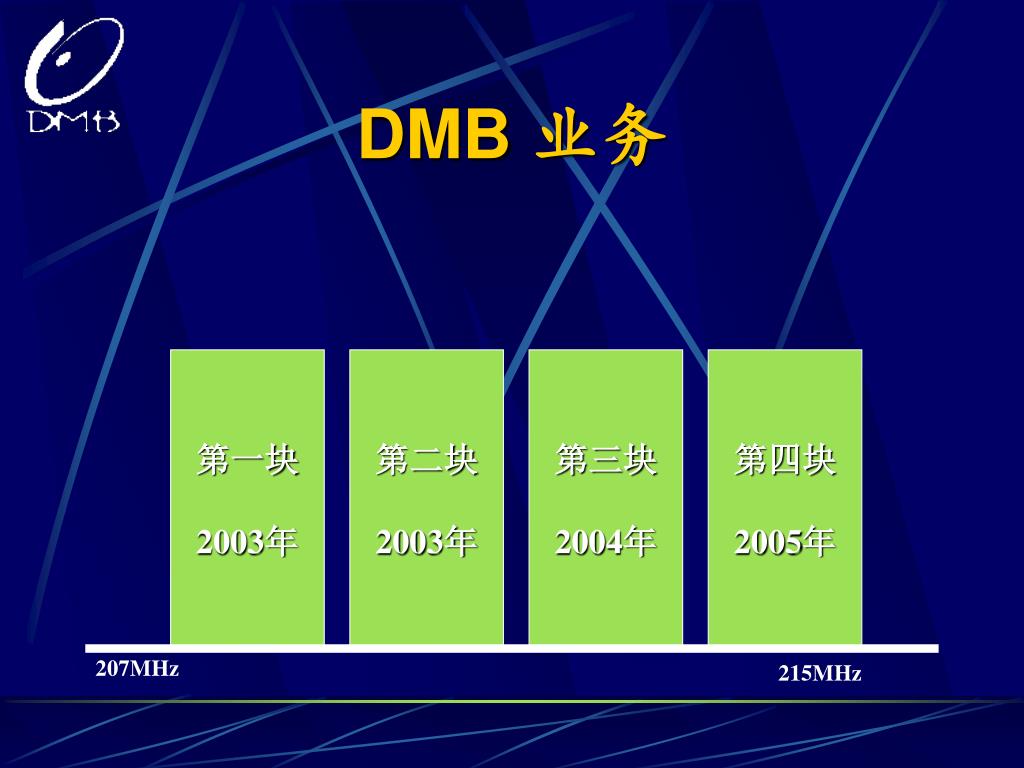

  28. DMB 业务 第一块 2003年 第二块 2003年 第三块 2004年 第四块 2005年 207MHz 215MHz

  29. DMB 业务 第一个频率块 2003年播出 公共汽车、火车、轮船 视频 800kbps 音频1 96kbps 音频2 96kbps 音频3 96kbps

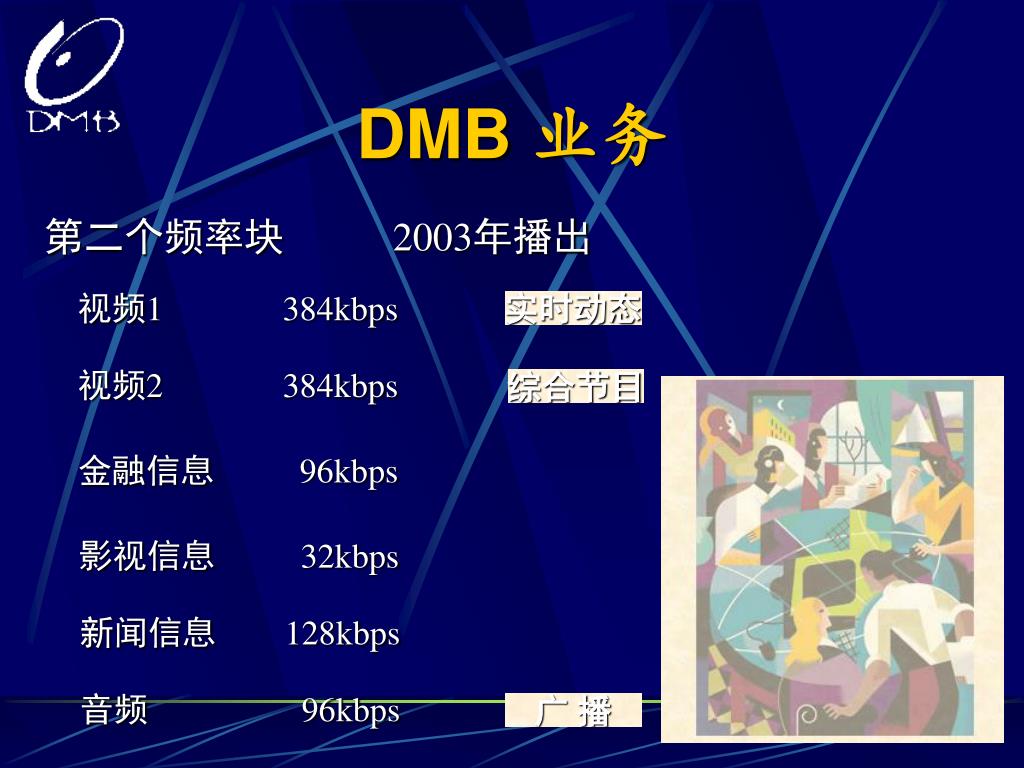

  30. 视频1 384kbps 实时动态 视频2 384kbps 综合节目 DMB 业务 第二个频率块 2003年播出 金融信息 96kbps 影视信息 32kbps 新闻信息 128kbps 音频 96kbps 广 播

  31. 通过手提电脑无线收看股市行情

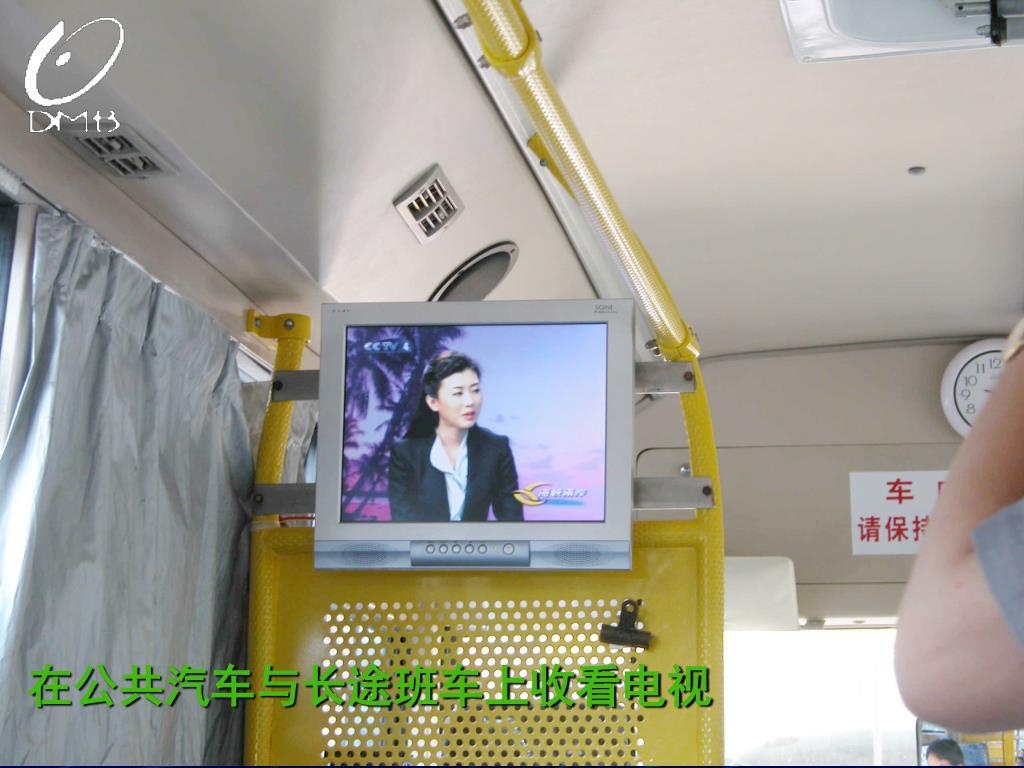

  32. 在公共汽车与长途班车上收看电视

  33. 在汽车上既可以看到电视又可以看到数据信息

  34. 谢 谢 Thanks
