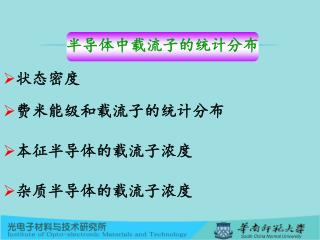

半导体中载流子的统计分布 • 状态密度 • 费米能级和载流子的统计分布 • 本征半导体的载流子浓度 • 杂质半导体的载流子浓度
1、状态密度 量子态按能量的分布;电子在量子态中分布的几率 g(E)=dZ/dE; Z:量子态在能带中的分布; g(E):状态密度,在能带中能量为E附近每单位能量间隔内的量子态数。 导带底附近的状态密度: (3-5) 价带顶附近的状态密度: (3-8) 导带底附近单位能量间隔内的量子态数目,随着电子的能量 增加按抛物线关系增大。电子能量越高,状态密度越大。 价带顶附近单位能量间隔内的量子态数目,随着电子的能量 减小按抛物线关系增大。电子能量越低,状态密度越大。
2、费米能级和载流子的统计分布 (1) 费米分布函数 在热平衡状态下,对于能量为E的一个量子态被电子占据的几率是一定的。 费米分布函数:能量为E的一个量子态被电子占据的几率的函数。 电子的费米分布函数: EF:费米能级,系统的化学势,与温度,半导体的导电类型、杂质的含量有关。 T=0K: E<EF,ƒ(E)=1; E>EF,ƒ(E)=0 T>0K时: E<EF,ƒ(E)>1/2; E=EF,ƒ(E)=1/2; E>EF, ƒ(E)<1/2 T常温时:E- EF>5k0T (0.13eV)时, ƒ(E)<0.007 E- EF<-5k0T(0.13eV)时,ƒ(E)>0.993
2、费米能级和载流子的统计分布 (2) 玻耳兹曼分布函数 当E-EF 》k0T时, 有: 费米分布函数可简化为: 令A=e EF/(k0 T ),则: 在一定温度下,电子占据能量为E的量子态的几率由指数因子exp( -E /k0T )决定。 导带中绝大部分电子分布在导带底附近
2、费米能级和载流子的统计分布 (2)玻耳兹曼分布函数 量子态被空穴占据的几率为: 在EF-E >>k0T时,有: 令 B=exp(-EF/k0T),有: 价带中绝大部分空穴分布在价带顶附近。
2、费米能级和载流子的统计分布 (3) 导带中电子浓度和价带中的空穴浓度 dN= ƒB(E)gC(E)dE 得: 令: Nc:导带有效状态密度 有: 导带底的费米分布函数: 电子浓度可以理解为把导带中的所有量子态都集中在导带底 Ec,它的状态密度为Nc,则导带中的电子浓度为Nc中有电子占 据的量子态数。
2、费米能级和载流子的统计分布 (3) 导带中电子浓度和价带中的空穴浓度 价带中的空穴浓度: 令: Nv:价带有效状态密度 有: 价带顶的费米分布函数: 空穴浓度可以理解为把价带中的所有量子态都集中在导带底Ev,它的状态密度为Nv,则价带中的空穴浓度为Nv中不被电子占 据的量子态数。
2、费米能级和载流子的统计分布 (4)载流子浓度的乘积 载流子浓度的乘积: 得: 半导体中电子和空穴的乘积和费米能级无关,对一定的半导体材料,乘积n0·p0只决定于温度T,与所含的杂质无关。在一定温度下,不同半导体材料的禁带宽度不同,乘积n0·p0也不同。 适用于本征半导体和掺杂半导体。在一定温度下乘积n0·p0一定,电子浓度增大,空穴浓度减少。
3、本征半导体的载流子浓度 首先计算出费米能级,然后根据公式将载流子浓度计算出来。 本征半导体:没有掺杂和缺陷的半导体。在绝对0度时,价带中 全部填满电子,导带中量子态全空。没有自由电子和空穴。 本征激发:电子从价带激发到导带,电子和空穴成对产生。 n0= p0 有: 得: 将Nc,Nv代入,得: Si: mp*/ mn* = 0.55, ln mp*/ mn* = -0.6; Ge: mp*/ mn* = 0.66, ln mp*/ mn* = -0.4; GaAs: mp*/ mn* = 7.0, ln mp*/ mn* = 1.9 。 EF约在禁带中心1.5 k0T范围内
3、本征半导体的载流子浓度 将Ei(EF)的表达式代入n0,p0的表达式,得: 一定的半导体材料,其本征载流子浓度随温度升高迅速增 加;不同的半导体材料在同一温度下,禁带宽度越大,本征载 流子浓度越小。
3、本征半导体的载流子浓度 本征载流子浓度计算: 得: 作出 与1/T的关系直线,从直线的斜率可求出T=0K时的禁带宽度
3、本征半导体的载流子浓度 表3-2: 半导体禁带宽度越大,本征激发要求的杂质浓度越小。 Ge:2.4×1013/cm3, 原子密度:4.5×1022/cm3, 杂质含量低于10-9,浓度低于1013/cm3 GaAs:2.3×107/cm3, 原子密度1022/cm3, 杂质含量低于10-15,浓度低于107/cm3 半导体器件的极限工作温度与禁带宽度有关,禁带宽度越小,极 限工作温度越低。 掺杂浓度 Si Ge 1014 450K 270K 1015 530K 430K 1016 600K 510K
4、杂质半导体的载流子浓度 (1) 杂质能级上的电子和空穴 杂质的量子态密度·几率;杂质的量子态密度就是杂质浓度。 电子占据施主能级的几率: 空穴占据受主能级的几率: 施主能级上的电子浓度: 受主能级上的空穴浓度: 电离施主浓度:
4、杂质半导体的载流子浓度 (1) 杂质能级上的电子和空穴 • 电离受主浓度: 杂质能级与费米能级的相对位置决定了杂质电离程度大小。 • 施主杂质: 当费米能级远在ED之下时,可以认为施主杂质几乎全部电离,当费米能级远在ED之上时,可以认为施主杂质基本没有电离, 当费米能级与ED重合时,nD=2ND/3,有1/3的杂质电离。 • 受主杂质: 当费米能级远在EA之上时,可以认为受主杂质几乎全部电离,当费米能级远在EA之下时,可以认为受主杂质基本没有电离, 当费米能级与EA重合时,pA=2NA/3,有1/3的杂质电离。
4、杂质半导体的载流子浓度 (2) n型半导体的载流子浓度 电中性条件: 自由电子浓度=电离施主浓度+自由空穴浓度。 代入相关公式: 除EF外,其余各参量均为已知,因此在一定温度下可以将 EF计算出来。 a.低温弱电离区:大部分施主杂质没有电离,导带只有少数电子 ; p0=0,有: 由于电离施主杂质少,EF远在ED之上,有:
4、杂质半导体的载流子浓度 (2) n型半导体的载流子浓度 取对数简化得: 在极限温度T趋近0K时,费米能级位于 导带和施主能级间中线处。 低温弱电离区的电子浓度为: 由于NC T3/2,因此,载流子浓度 随温度上升,n0指数上升。
4、杂质半导体的载流子浓度 (2) n型半导体的载流子浓度 b. 中间电离区:约1/3杂质电离的区域。EF =ED n0≈1/3ND c. 强电离区:大部分杂质都电离的区域,电离施主浓度约等于施主浓度,由于此区域载流子浓度随温度变化改变不大,称为饱和区。 有: 解得费米能级为: 在一定温度T时,ND越大,EF越向导带靠近,而在ND一定 时,温度越高,EF就越向本征费米能级Ei靠近。
4、杂质半导体的载流子浓度 (2) n型半导体的载流子浓度 未电离杂质百分比: 未电离施主浓度: 杂质电离的程度与杂质电离能和温度有关,还与杂质浓度有 关,杂质浓度越大,杂质全部电离的温度越高。 杂质全部电离的标准:90%的杂质电离。 根据未电离的杂质百分比,可计算出在一定温度下,杂质全 部电离时的最大浓度: 确定在一定杂质浓度时,杂质全部电离所需温度:
4、杂质半导体的载流子浓度 (2) n型半导体的载流子浓度 d.过渡区:半导体处于饱和区和完全本征激发区之间。 n0=ND+p0 e.高温本征激发区:n0 >> ND; p0>> ND; n0= p0; 费米能级接近禁带中央,载流子浓度随温度升高迅速增加。杂质浓度越高,本征激发起作用的温度也越高。
4、杂质半导体的载流子浓度 (3) p型半导体的载流子浓度 低温弱电离区;强电离区(饱和区);过度区; 高温本征激发区。 强电离区: 电离杂质百分比: 未电离杂质浓度: 根据未电离的杂质百分比,可计算出在一定温度下,杂质全 部电离时的最大浓度,或在一定杂质浓度时,杂质全部电离所需 温度。
4、杂质半导体的载流子浓度 (4) 少数载流子浓度 多数载流子: n型半导体中的电子,p型中的空穴,多子。 少数载流子:n型半导体中的空穴,P型中的电子,少子。 ni2 = n0·p0= Nc·Nv exp(-Eg/ k0T) n型半导体中的空穴浓度: pn0= ni2/n0 p型半导体中的电子浓度: np0= ni2/p0 强电离时:n型半导体中空穴浓度:pn0 = ni2/ND p型半导体中电子浓度:np0 = ni2/NA
4、杂质半导体的载流子浓度 (5) 费米能级的意义 半 导体中的费米能级:反映了半导体的导电类型,掺杂浓度 和自由电子、空穴浓度。 某种意义下可认为费米能级反映了电子的填充水平。 费米能级越低,导带电子越少,价带电子越少;费米能级能 级越高,导带的电子越多,价带的电子也多。
4、杂质半导体的载流子浓度 (6) 简并半导体 一般情况下,ND<NC或NA<NV;费米能级处于禁带之中。 当ND≥NC或NA≥NV时,EF将与EC或EV重合,或进入导带或价 带,此时的半导体称为简并半导体。 简并半导体:费米能级位于导带之中或与导带重合; 费米能级位于价带之中或与价带重合。 选取EF = EC为简并化条件,得到简并时最小 施主杂质浓度: 选取EF = Ev为简并化条件,得到简并时最小受主杂质浓度:
4、杂质半导体的载流子浓度 (6) 简并半导体 半导体发生简并时: (1)ND ≥ NC;NA ≥ NV; (2)ΔED越小,简并所需杂质浓度越小。 (3)简并时施主或受主没有充分电离。 (4)发生杂质带导电,杂质电离能减小,禁带宽度变窄。
