Projekt sieci domowej

1. Projekt sieci domowej mgr inż. Mariola Stróżyk Technologia Informacyjna

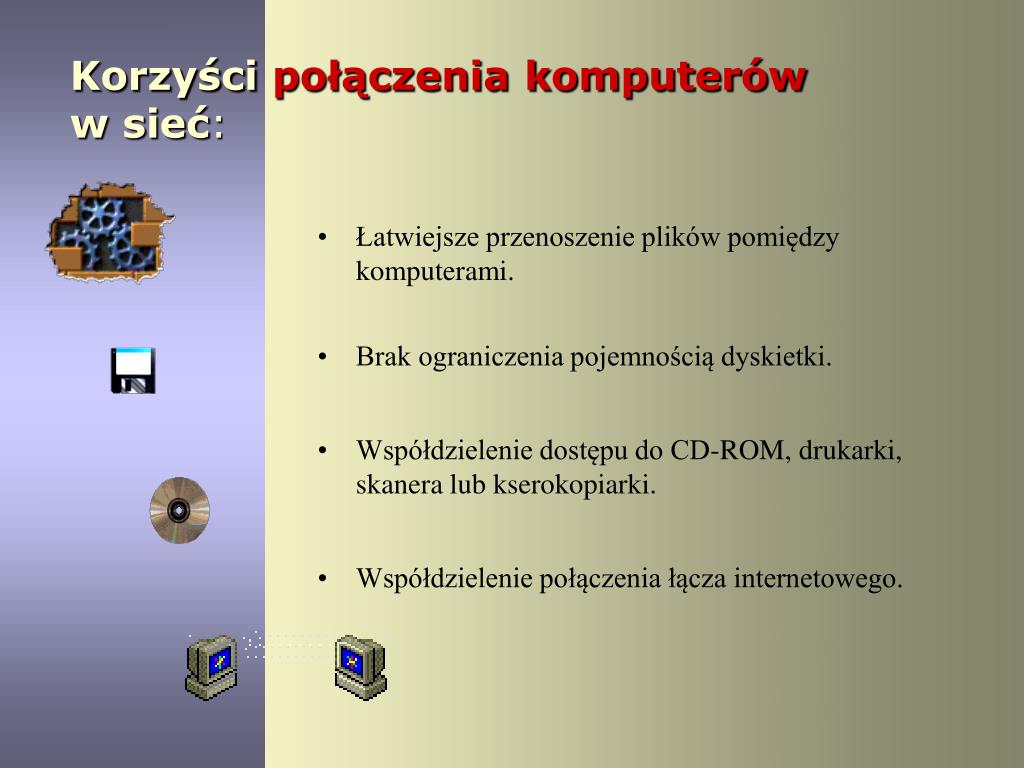

2. Korzyści połączenia komputeróww sieć: • Łatwiejsze przenoszenie plików pomiędzy komputerami. • Brak ograniczenia pojemnością dyskietki. • Współdzielenie dostępu do CD-ROM, drukarki, skanera lub kserokopiarki. • Współdzielenie połączenia łącza internetowego.

3. Wybieramy kabel: Mamy dwa komputery. W obydwu jest zainstalowany system operacyjny Windows 98 SE. Łączymy je za pomocą kabla szeregowego z wtyczką DB-9.

4. Połączenie komputerów: Sprawdzamy czy nasze komputery są wyłączone. Łączymy komputery kablem szeregowym. Powinniśmy zapamiętać, do jakiego portu (COM1 czy COM2) w obu komputerach podłączamy wtyczki. Zwykle do portu COM1 jest podłączona myszka. Po umieszczeniu wtyczek kabla w portach obu komputerów dokręcamy je, pamiętając, że dobre dokręcenie kabla jest bardzo istotne. Pamiętajmy, że obluzowana wtyczka może być powodem uszkodzenia komputera !!!

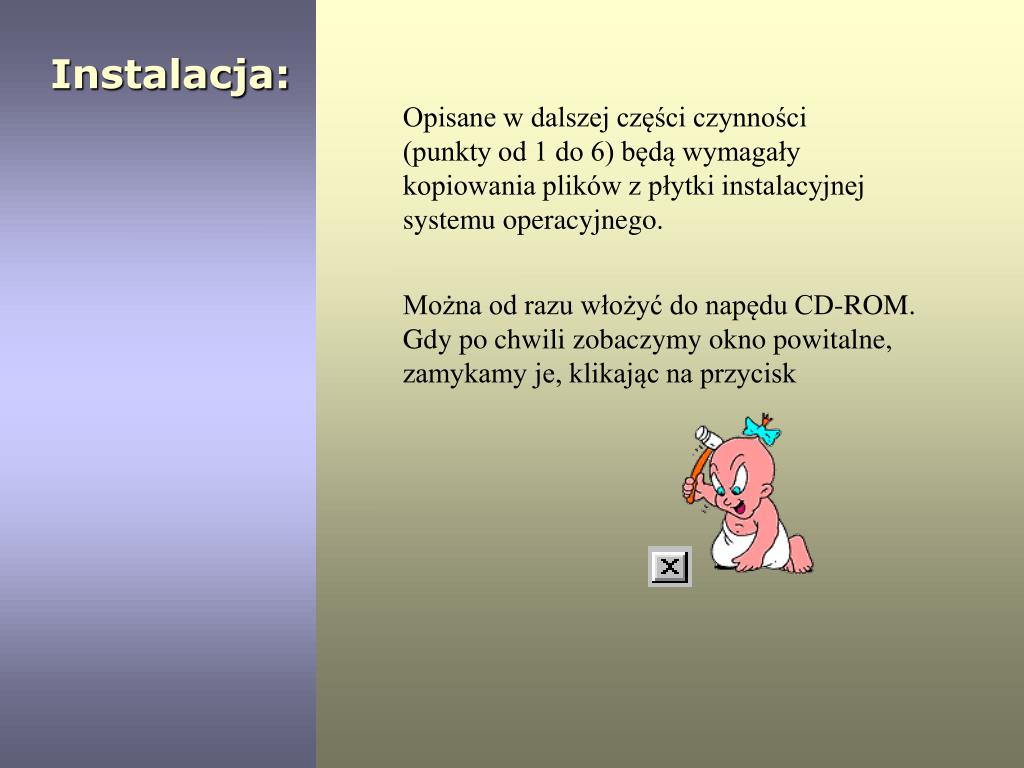

5. Instalacja: Opisane w dalszej części czynności (punkty od 1 do 6) będą wymagały kopiowania plików z płytki instalacyjnej systemu operacyjnego. Można od razu włożyć do napędu CD-ROM. Gdy po chwili zobaczymy okno powitalne, zamykamy je, klikając na przycisk

6. Instalacja : 1. Klikamy myszką: Start > Ustawienia > Panel Sterowania 2. Następnie klikamy 2 razy na ikonę: 3. W kolejnym oknie przechodzimy na zakładkę 4. W następnym oknie wybieramy: Komunikacjai klikamy naSzczegóły 5. Następnie zaznaczamyBezpośrednie połączenie kablowei klikamy 6. Wracamy do poprzedniego okna i klikamy na przycisk

7. Komponenty sieciowe: W każdym z komputerów powinien być co najmniej jeden taki sam protokół. W Windows 98 domyślnie instalowany jest protokółTCP/IP. TCP/IP Klikamy myszką naStart > Ustawienia > Panel Sterowania > (otwieramy aplikacje służącą do konfiguracji sieci) Sieć > Udostępnienie plików i drukarek

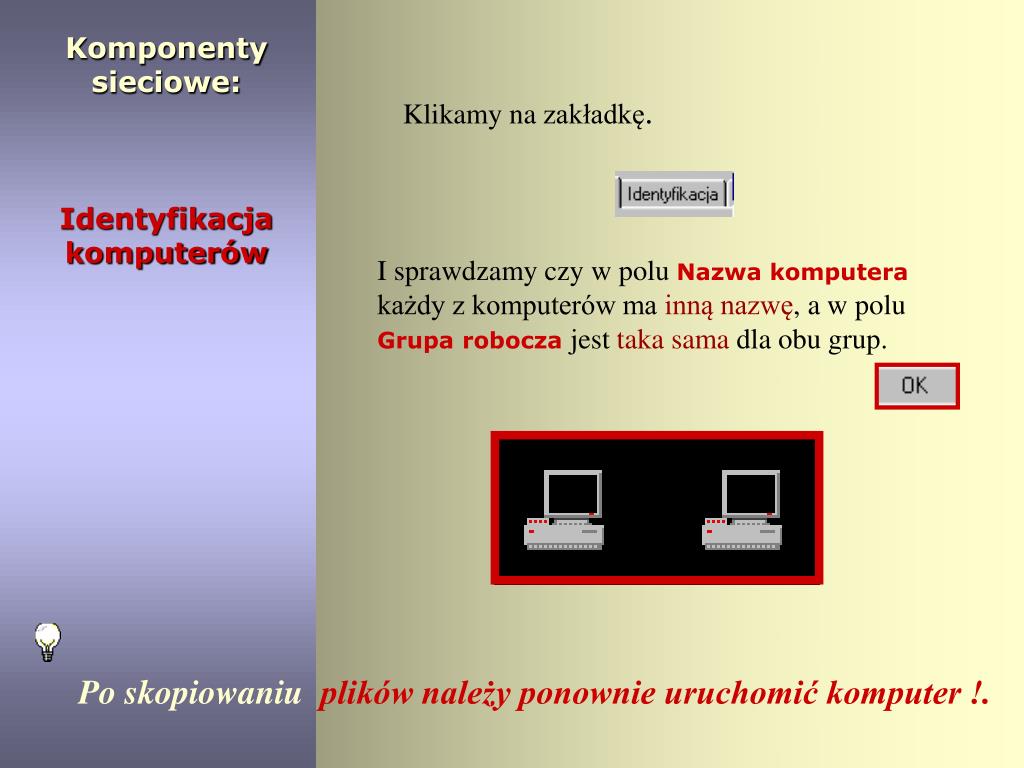

8. Komponenty sieciowe: Klikamy na zakładkę. Identyfikacja komputerów I sprawdzamy czy w polu Nazwa komputera każdy z komputerów ma inną nazwę, a w polu Grupa robocza jest taka sama dla obu grup. Po skopiowaniu plików należy ponownie uruchomić komputer !.

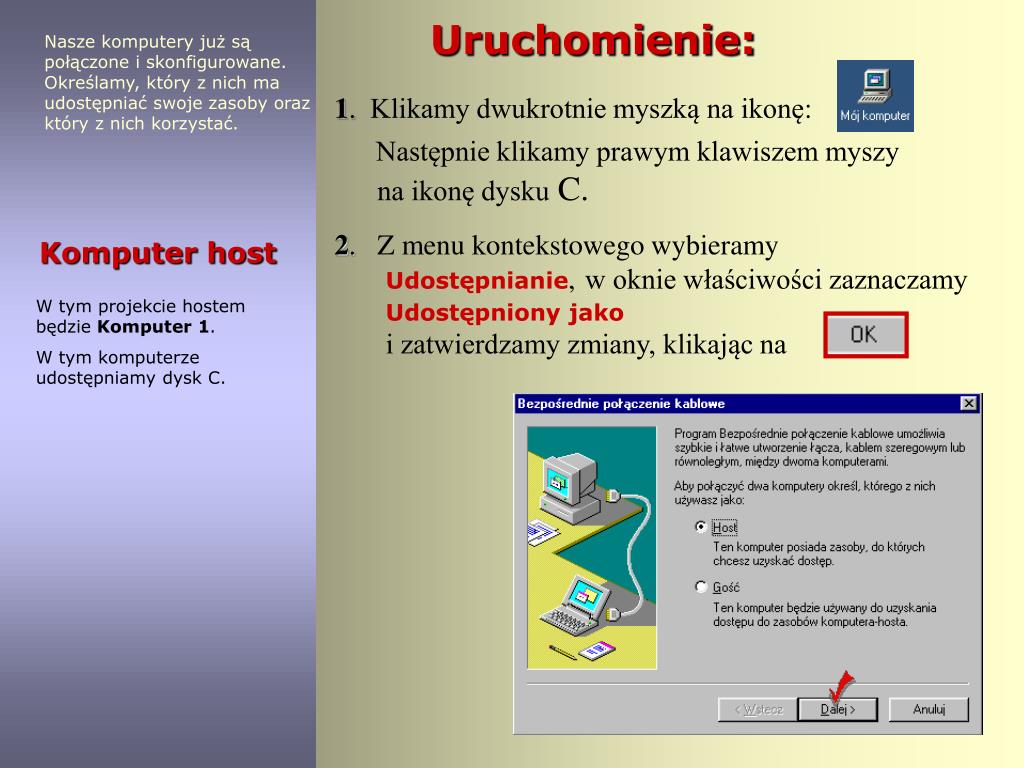

9. Uruchomienie: Nasze komputery już są połączone i skonfigurowane. Określamy, który z nich ma udostępniać swoje zasoby oraz który z nich korzystać. 1. Klikamy dwukrotnie myszką na ikonę: Następnie klikamy prawym klawiszem myszy na ikonę dysku C. 2. Z menu kontekstowego wybieramy Udostępnianie,w oknie właściwości zaznaczamy Udostępniony jakoi zatwierdzamy zmiany, klikając na Komputer host W tym projekcie hostem będzie Komputer 1. W tym komputerze udostępniamy dysk C.

10. Uruchomienie: Komputer host 3. Klikamy na Start > Programy > Akcesoria > Bezpośrednie połączenie kablowe 4. W oknie określamy, że komputer będzie służył jako serwer i klikamy Dalej 5. W kolejnym oknie otrzymujemy informację, że host został pomyślnie zainstalowany i klikamy na Zakończ. Naekranie pojawia się okno oczekiwania na połączenie z komputerem gościem.

11. Uruchomienie: 1. W komputerze gościu klikamy kolejno na: Start > Programy > Akcesoria > Bezpośrednie połączenie kablowe Komputer gość Komputerem korzystającym z zasobów będzie Komputer 2. 2. W oknie określamy, że komputer będzie służył jako gość i klikamy Dalej

12. Nasze komputery już są połączone i skonfigurowane. Określamy, który z nich ma udostępniać swoje zasoby oraz który z nich korzystać. Uruchomienie: 3. W kolejnym oknie otrzymujemy informację, że gość został pomyślnie zainstalowany i klikamy na Zakończ. Komputer gość Komputerem korzystającym z zasobów będzie Komputer 2. 4. Po chwili oczekiwania otwiera się okno z udostępnionym dyskiem C komputera hosta. Teraz korzystając z komputera gościa, możemy przeglądać i kopiować pliki i foldery z komputera hosta, korzystaćz napędu CD-ROM. Niestety, jest to komunikacja jednostronna.

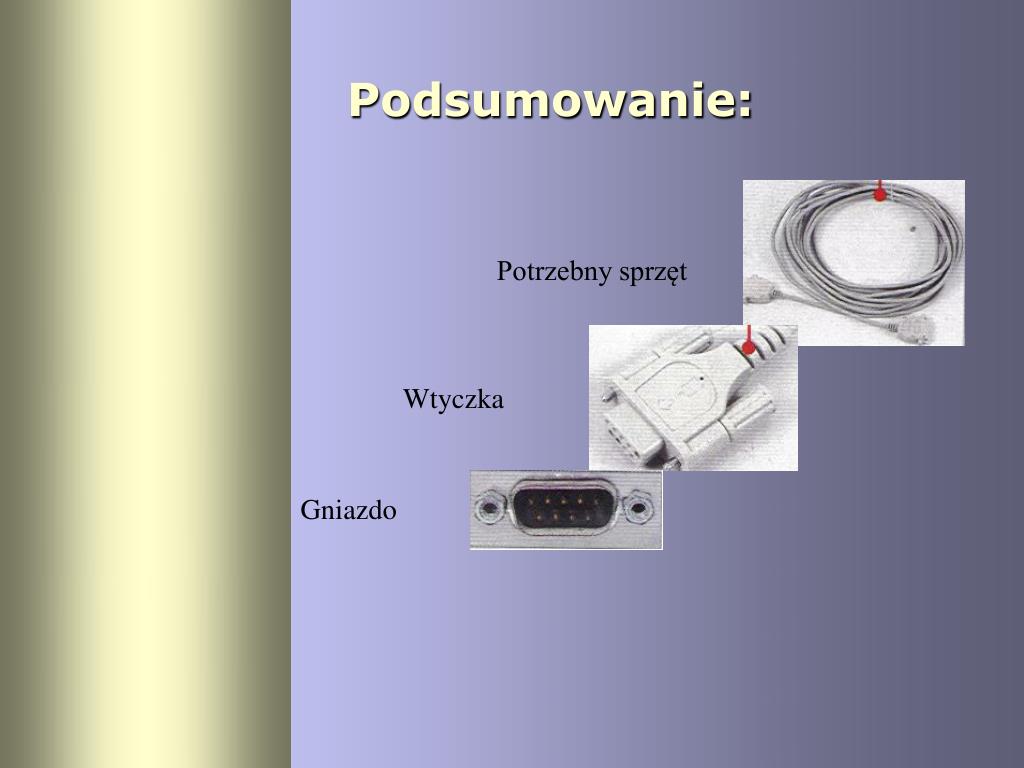

13. Podsumowanie: Potrzebny sprzęt Wtyczka Gniazdo

14. Podsumowanie:
